PAS 800 - Akvarium EDEN - Gratis bruksanvisning och manual

Märke	Eden
Modell	PAS 800
Produkttyp	Akvariepump
Maximal pumpkapacitet	800 l/h
Maximal lyfthöjd	1,5 m
Anslutningsspänning	230 V AC
Nätfrekvens	50 Hz
Maximal effektförbrukning	20 W
Skyddsklass	IPX8 (nedsänkning upp till 1 m)
Maximal nedsänkningsdjup	1 m
Anslutningsdiameter utloppssida	17 mm
Vattentemperaturområde	+4 till 35 °C
Mått (L x B x H)	54 x 65 x 78 mm
Nätkabellängd	1,5 m
Vikt	0,4 kg
Avsedd användning	Vattencirkulation i privat inomhusakvarium
Material	Plast, magnet
Slitdelar	Sugkoppar, funktionsenhet (rotor)
Underhåll	Rengör med rent vatten och mjuk borste minst 2 gånger per år
Medföljande tillbehör	Sugkoppar, flödesregulator, utloppsslang (beroende på modell)

Vanliga frågor - PAS 800 EDEN

Vad är pumpkapaciteten för pumpen PAS 800?

Pumpen Eden PAS 800 har en maximal pumpkapacitet på 800 l/h.

På vilket maximalt djup kan jag sänka ner pumpen?

Skyddsklassen IPX8 tillåter kontinuerlig nedsänkning upp till 1 meter djup.

Hur rengör jag pumpen PAS 800?

Koppla bort pumpen, rengör den med rent vatten och en mjuk borste eller svamp. För envis smuts, använd ett hushållsrengöringsmedel utan vinäger eller klor, skölj sedan noggrant med rent vatten.

Kan pumpen köras torr?

Nej, pumpen får aldrig köras torr. Den måste alltid vara nedsänkt för att undvika skador. Starta den endast när den är under vatten.

Hur justerar jag pumpens flöde?

Använd flödesregulatorn som sitter på pumpen. Vrid den medurs (+) för att öka flödet, eller moturs (-) för att minska det.

Vad gör jag om pumpen inte startar?

Kontrollera först nätspänningen. Om den är korrekt kan rotorblocket vara blockerat. Rengör pumpen (se manual). Om problemet kvarstår, kontakta kundtjänst.

Kan jag använda pumpen i en naturpool?

Nej, pumpen är endast avsedd för inomhusakvarium. Använd den inte i naturpooler eller för andra vätskor än vatten.

Vilka är pumpens slitdelar?

Slitdelarna är sugkopparna och funktionsenheten (rotor). Byt ut dem vid behov.

Hur kopplar jag bort pumpen?

Koppla helt enkelt bort nätkontakten från eluttaget. För att undvika vattendroppar, forma en droppslinga med kabeln så att den lägsta punkten är under uttaget.

Var kan jag få tag i reservdelar?

Använd endast originalreservdelar från Eden. Kontakta auktoriserad service eller din återförsäljare för att få lämpliga delar.

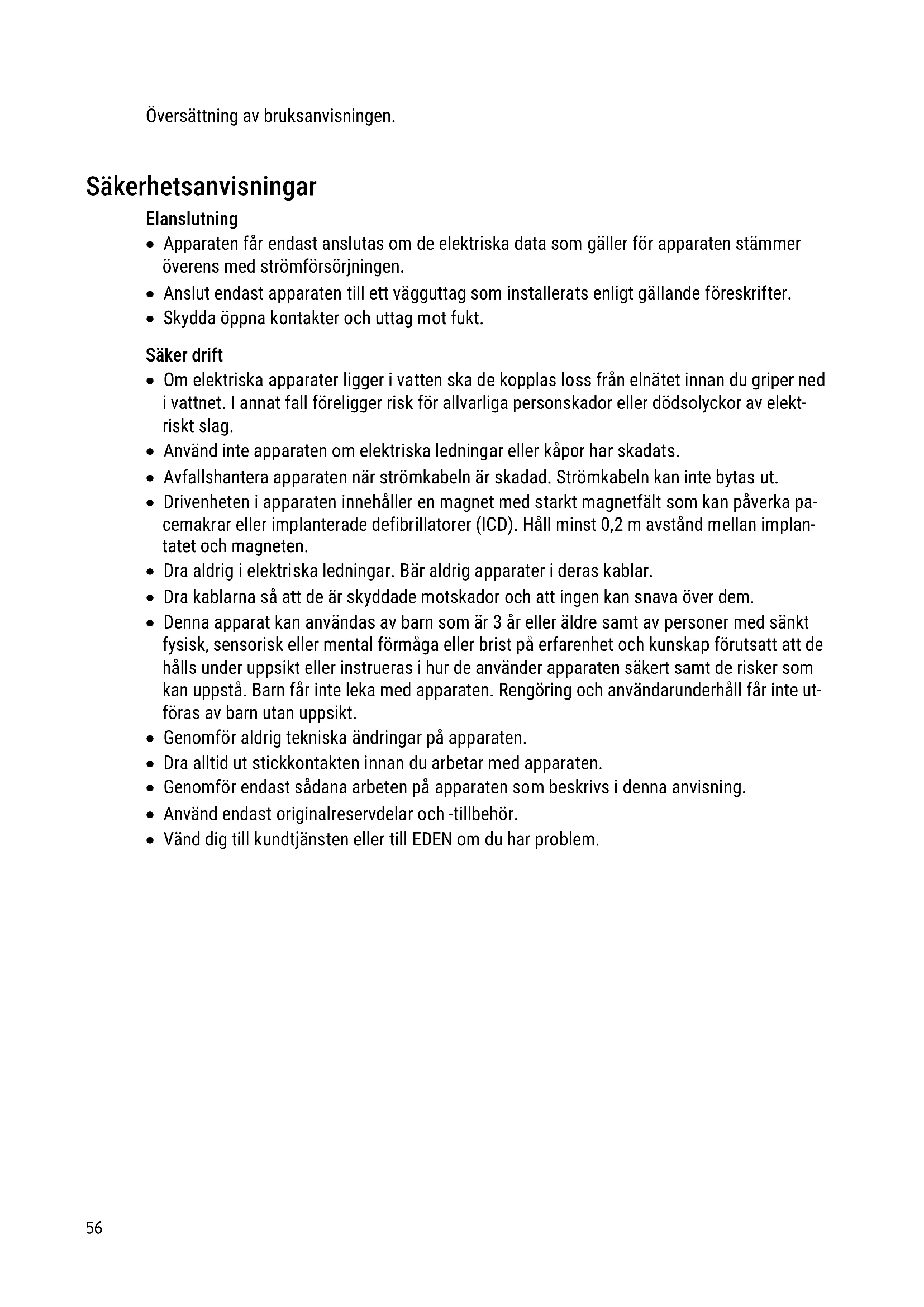

BRUKSANVISNING PAS 800 EDEN

• Apparaten fär endast anslutas om de elektriska data som gäller für apparaten stämmer overens med strömförsörjningen.
• Anslut endast apparaten tillett vagguttag som installerats enligt gallande foreskrifter.
• Skydda öppna kontakter och uttag mot fukt.

Saker drift

• Om elektriska apparater ligger i vatten ske de kopplas loss fran elnätet innan du griper ned i vattnet. I annat fall foreligger risk for allvariga personskador erler dödsolyckor av elektriskt slag.
• Använd inte apparaten om elektriska ledninger erller kapor har skadats.
• Avfallshantera apparaten Near strömkabeln ar skadad. Strömkabeln kan inte bytas ut.
• Drivenheten i apparaten innehäller en magnet med starkt magnetfält som kan pÅverka pacemakrar erler implanterade defibrillatorer (ICD). Håll minst 0,2 m avständ mellan implantatet och magneten.
• Dra aldrig i elektriska ledninger. Bär aldrig apparater i deras kablar.
• Dra kablarna sa att de ar skyddade motskador och att ingen kan snava over dem.
• Denna apparat kan användas av barn som ar 3år erller äldre samt av personer med sankt fysisk, sensorisk eller mental formåga eller brist på erfarenhet och kunskap forutsatt att de hälls under uppsikt eller instrueras i hur de använder apparaten sakkert samt de risker som kan uppsta. Barn fär inte leka med apparaten. Rengöring och använderunderhäll fär inte utforas av barnutan uppsikt.
  Genomfor aldrig tekiska andringar pappa apparaten.
• Dra alltid ut stickkontakten innan du arbetar med apparaten.
  Genomforendast sādana arbeten pa apparaten som beskrivsdenna anvisning.
• Använd endast originalreservdilar och -tillbehör.
  Vandig till kundtjansten ellertill EDEN om du har problem.

Ändamälsenlig användning

Använd Produkten som beskrivs i den har handboken endast på foljande satt:

• Avsedd for att uppratta vattencirkulationen i ett akvarium.
• Om- och utpumpning av behällare eller bassänger.
  Inomhus och for privata akvarier.
  Med hansyn till tekniska data. ( Tekniska data)

For apparaten gäller följande begränsningar:

• Ska inte användas i inte i baddammar.
  Kor aldrigutan vattengenomstromning.
• Använd inte apparaten tillsammans med kemikalier, livsmedel, brännbara, explosiva ämnen aller andra vätskor øn vatten.
• Anslut den inte till husets vattentilledning.
• Använd inte fürCOMMERSIELLEERindustriellaandamål.

Produktbeskrivning

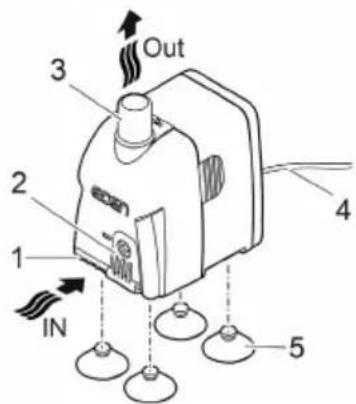

Översikt

EDEN PAS 300,500

EDEN PAS 600,800,1200

SV

PAS0002

1 Ingang
2 Reglage for flodesmangd
3 Utgang (trycksida)
4 Strömkabel
5 Sugproppar

IPX8 1.0 m	Apparaten ar vattentät für permanent placering ned till 1 m djup.
	Använd endast apparaten inomhus.
	Skydda apparaten mot direkt solljus.
	Apparaten fär inte kastas i vanliga hushållssopor.
	Läs bruksanvisingen.

Installation och anslutning

• Montera sugkopparna.

EDEN PAS 300,500 EDEN PAS 600,800,1200

PAS0006

• Om det behövs kan man ansluta en slang till pumpens utgang (trycksidan). ( Tekniska data)
• Fäst pumpen med sugkopparna på akvarieväggen.

PAS0001

Driftstart

ANVISNING

Pumpen fär inte gå torrt. I annat fall finns det risk for att pumpen Förstör.

Använd endast pumpen om den ar komplett nedsänkt i vatten aller flödad.

Påslagning / frånslagning

• Slå på apparaten: Anslut stickkontakten till stickuttaget.
• Apparaten startar direkt.
• Dra ledningarna på att satt att en droppslinga bildas och att den lagsta punkten befindner sig under eluttaget. Då kan inga vattendroppar komma in i uttaget.
• Slå ifrån apparaten: Dra ut stickkontakten ur stickuttaget.

Bilda droppslinga

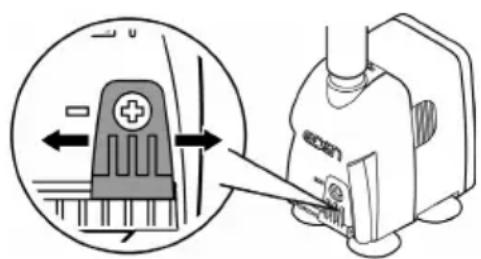

Ställ in flödesmöngd
BSE0003
PAS0004

Rengöring och underhäll

OBS

Risk for personskador vid ovantad start. Apparaten har interna overvakningsfunktioner som kan stanga av och starta den sjalvständigtigen.

Dra ut stickkontakten innan arbeten utfors pa apparaten.

ANVISNING

Använd inga aggressiva rengöringsmedel eller kemiska Lösningar. Dessa medel kan angripa kapan, försämra apparatens Funktion och skada djur, växter och miljön.

Rengör apparaten endast med rent vatten om möjigt och en mjuk borste eller en svamp, använd rekommenderat rengöringsmedel für starkare smuts.

Rengora apparaten

① Rengör apparaten vid behov, men minst 2 ggr/är.

• Rekommenderade rengöringsmedel vid svåra kalkavlgringar:

• Attiks- och klorfritt hushallsrengöringsmedel.

• After rengöringen ske alla delar sköljas av noggrant med klart vatten.

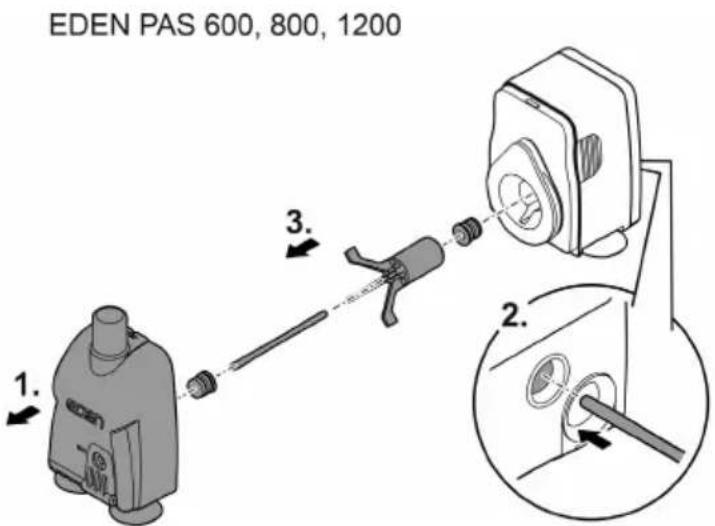

Rengör/byt ut drivenheten

Gor sa har:

• Dra av filterkorgen fran motorblocket med ett kraftigt tryck.
• Ta ut drivenheten, rengör erller byt ut vid behov.
• Montera samman apparaten i omvänd ordningsfoljd.

PAS0003

Felavhjalpning

Störning	Orsak	Åtgård
Apparaten startar inte	Nätspänning saknas	Kontrollera nätspänningen
	Drivenheten År blockerad	Rengöring av apparaten
Ottirräckligt vattenflöde	Pumphuset eller drivenheten År nedsmutsade	Rengöring av apparaten
	Flödesreglering inställd på Forlag	Flytta flödesregleringen mot + flödesmöngd
	Drivenheten År sliten	Byt ut drivenheten
	Pumphuset År tilläppt	Rengöring av apparaten

Slitagedelar

PAS		300	500	600	800	1200
Anslutningsppänning	V AC	230	230	230	230	230
Nätfrekvens	Hz	50	50	50	50	50
Max. effektforbrukning	W	5	5	11	20	25
Max. pumpeffekt	l/h	300	500	600	800	1150
Max. pumpöjd	m	0,5	0,8	1,3	1,5	2
Kapslingsklass		IPx8	IPx8	IPx8	IPx8	IPx8
Max. nedsänkningsdjup	m	1	1	1	1	1
Diameter anslutning trycksidan	mm	13	13	13	17	17
Tillåtet område vattentemperatur	°C	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
MättLängd	mm	35	35	45,5	54	54
Bredd	mm	51	51	65	78	78
Höjd	mm	54	54	78	89	89
Längd strömkabel	m	1,5	1,5	1,5	1,5	1,5
Vikt	kg	0,2	0,2	0,4	0,6	0,6

SV

Avfallschantering

ANVISNING

Denna apparat fär inte kastas i hushällssoporna.

Lämna in apparaten till en Återvinningscentral.
Kontakta lokal Återvinningscentral om frågor uppstår. De lämnar information om korrekt avfallshantering.
Klipp av kabeln sa att apparaten ar obrukbar.
