Marca	Eden
Modelo	PAS 800
Tipo de producto	Bomba de acuario
Capacidad de impulsión máx.	800 l/h
Altura de impulsión máx.	1,5 m
Tensión de conexión	230 V CA
Frecuencia de red	50 Hz
Potencia absorbida máx.	20 W
Índice de protección	IPX8 (inmersión hasta 1 m)
Profundidad de inmersión máx.	1 m
Diámetro de conexión lado de impulsión	17 mm
Rango de temperatura del agua	+4 a 35 °C
Dimensiones (L x l x H)	54 x 65 x 78 mm
Longitud del cable de alimentación	1,5 m
Peso	0,4 kg
Uso previsto	Circulación de agua en acuario interior privado
Materiales	Plástico, imán
Piezas de desgaste	Ventosas, unidad de funcionamiento (rotor)
Mantenimiento	Limpiar con agua clara y cepillo suave al menos 2 veces al año
Accesorios incluidos	Ventosas, regulador de caudal, tubo de salida (según modelo)

Preguntas frecuentes - PAS 800 EDEN

¿Cuál es la capacidad de impulsión de la bomba PAS 800?

La bomba Eden PAS 800 tiene una capacidad de impulsión máxima de 800 l/h.

¿A qué profundidad máxima puedo sumergir la bomba?

El índice de protección IPX8 permite una inmersión continua de hasta 1 metro de profundidad.

¿Cómo limpiar la bomba PAS 800?

Desconecte la bomba, límpiela con agua clara y un cepillo suave o una esponja. Para suciedad persistente, use un detergente doméstico sin vinagre ni cloro, luego enjuague abundantemente con agua clara.

¿Puede la bomba funcionar en seco?

No, la bomba nunca debe funcionar en seco. Siempre debe estar sumergida para evitar daños. Enciéndala solo cuando esté bajo el agua.

¿Cómo ajustar el caudal de la bomba?

Use el regulador de caudal situado en la bomba. Gírelo en el sentido + para aumentar el caudal, o en el sentido - para disminuirlo.

¿Qué hacer si la bomba no arranca?

Verifique primero la tensión de red. Si es correcta, el bloque del rotor puede estar bloqueado. Limpie la bomba (ver manual). Si el problema persiste, contacte al servicio postventa.

¿Puedo usar la bomba en una piscina natural?

No, la bomba está diseñada solo para uso en acuario interior. No la use en piscinas naturales ni para otros líquidos que no sean agua.

¿Cuáles son las piezas de desgaste de la bomba?

Las piezas de desgaste son las ventosas y la unidad de funcionamiento (rotor). Reemplácelas si es necesario.

¿Cómo poner la bomba fuera de circuito?

Simplemente desconecte el enchufe de la toma de corriente. Para evitar gotas de agua, forme un bucle de goteo con el cable asegurándose de que el punto más bajo esté debajo del enchufe.

¿Dónde puedo obtener piezas de repuesto?

Use solo piezas de repuesto originales Eden. Contacte al servicio postventa autorizado o a su distribuidor para obtener las piezas adecuadas.

MANUAL DE USUARIO PAS 800 EDEN

Instrucciones originales.

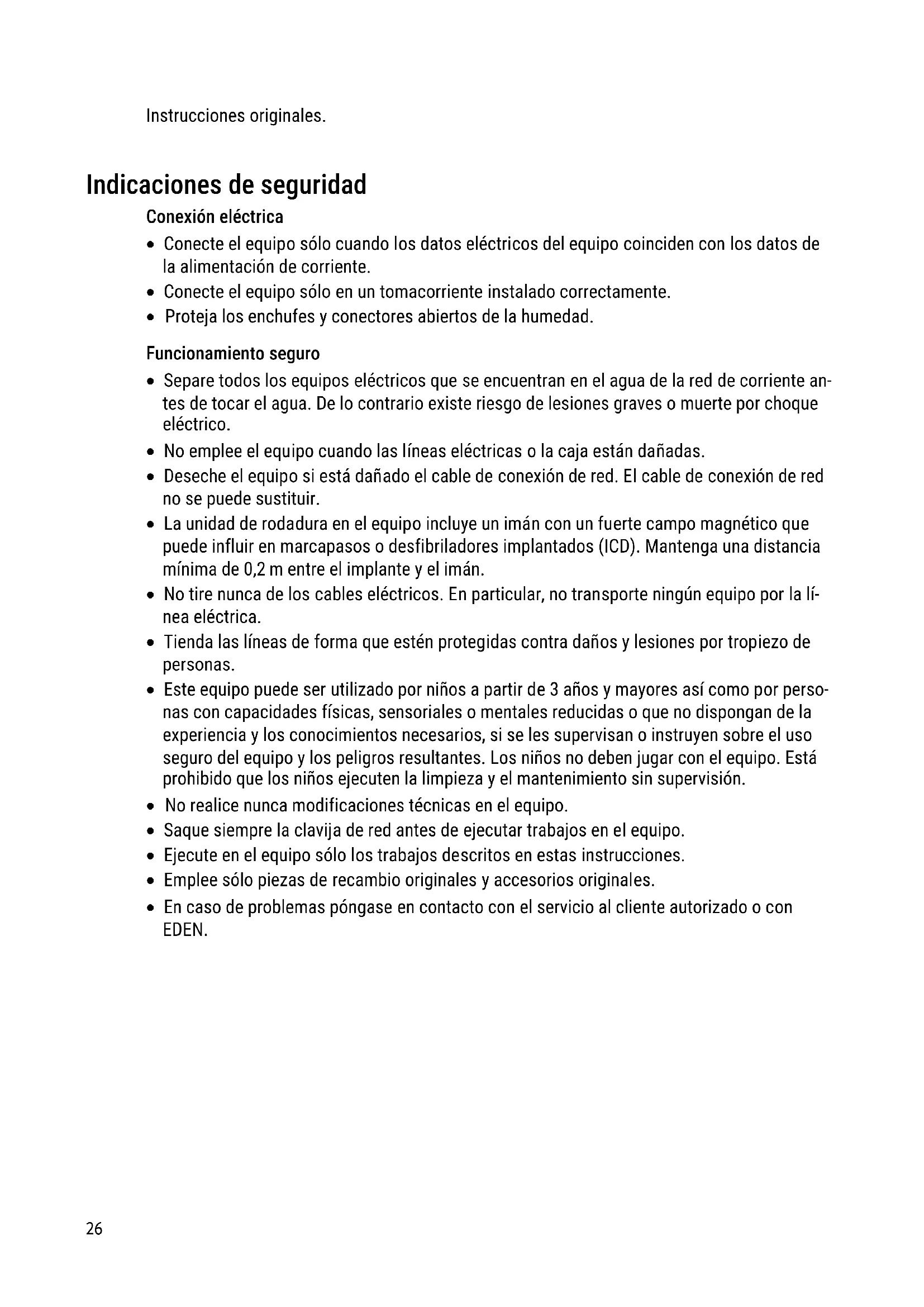

Indicaciones de seguridad

Conexión electrica

• Conecte el equipo solo cuando los datos electricos del equipo coinciden con los datos de la alimentacion de corriente.
• Conecte el equipo solo en un tomacorriente instalado correctamente.
  Proteja los enchufes y conectores abiertos de la humedad.

• Separe todos los equipos electricos que se encuentran en el agua de la red de corriente antes de tocar el agua. De lo contrario existe riesgo de lesiones graves o muerte por什麽 electrico.
• No emplee el equipo cuando las lineas electricas o la caja está danadas.
• Deseche el equipo si está dañado el cable de conexión de red. El cable de conexión de red no se pueda sustituir.
• La unidad de rodadura en el equipo incluye un imán con un fuerte campo magnético que pueda influir en marcapasos o desfibriladores implantados (ICD). Mantenga una distancia minima de 0,2 m entre el implante y el imán.
• No tire nunca de los cables electricos. En particular, no transporte ningún equipo por la linea electrica.
• Tienda las lineas de forma que estén protegidas contra daños y lesiones por tropiezo de personas.
• Este equipo可以选择 ser utilisé por niños a partir de 3 años y mayores como por personas con capacities físicas, sensoriales o mentalares reduidas o que no dispongan de la experiencia y los conocimientos necessarios, si se les supervisionan o instructuyen sobre el uso seguro del equipo y lospeligosresultantes.Los niños no deben hacer con el equipo.Esta prohibido que los niños executen la limpieza y elostenimiento sin supervisión.
• No realice nunca modificaciones痫icas en el equipo.
• Saque siempre la clavija de red antes de executar trabajo en el equipo.
• Ejecute en el equipo solo los problemas descritos en estas instrucciones.
• Emplee solo piezas de recambio originales y accesorios originales.
• En caso de problemas póngase en contacto con el service al cliente autorizado o con EDEN.

Uso conforme a lo prescrito

Emplee el producto descrito en estas instrucciones solo de la forma suiviente:

• Para garantizar la circulación del agua en un acuario.
• Trasvase y vaciado de depósitos o piscinas.
• En interiores y para fines acuáticos privados.
• De(acuerdocon los datos先进技术. ( Datos先进技术)

Para el equipo son validas las siguientes limitaciones:

No emplee en piscinas.
- No opere nunca sin circulación de agua.
- No utilise el equipo jusqu con produits químicos, alimentos, sustancias inflamables y explósivas u otros liquidos que no sean agua.
- No conectar a la linea de alimentacion de agua potable.
- No emplee el equipo para fines industriales.

Descripción del producto

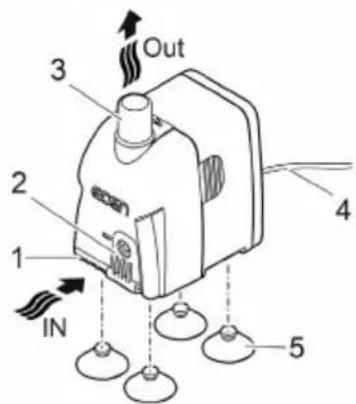

Vista sumaria

EDEN PAS 300,500

EDEN PAS 600,800,1200

1 Entrada
2 Regulador del caudal
3 Salida (lado de presión)
4 Cable de red
5 Ventosas

PAS0002

Simbolos en el equipo

IPX8 1.0 m	El equipo está protegado contra la inmersión permanente hasta 1 m de profundidad.
	Utilice el equipo sólo en interiores.
	Proteja el equipo contra la radiación solar directa.
	No deseche el equipo en la basura domestica normal.
	Lea las instrucciones de uso.

Emplazamente y connexion

Monte las ventosas.

EDEN PAS 300,500

EDEN PAS 600,800,1200

PAS0006

• Si fuera Neededo, se peut conectar una manguera a la calidad (lado de presión) de la bomba. ( Datos技术和icos)
  Fije la bomba con las ventosas a la pared del acuario.

PAS0001

Puesta en marcha

INDICACION

La bomba no debe marchar en seco. De lo contrario se pueda destruir la bomba.

• Opere la bomba solo cuando está sumergida o inundada.

• Conexión: Enchufe la clavija de red en el tomacorriente.
• El equipo se conecta de inmediato.
  -Tienda la linea de conexion de red de forma que se forme un bucle de goteo y el punto mas bajo este por debajo del tomacorriente. Este evita que gotee agua en el tomacorriente.
• Desconexión: Saque la clavija de red del tomacorriente.

Formar un bucle de goteo

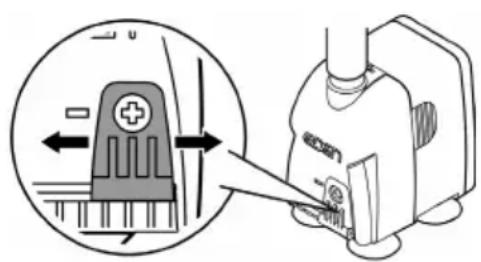

Ajustar el flujo

BSE0003
PAS0004

Limpieza y mantenimiento

CUIDADO

Peligro de lesión por un arranque imprevisible. Las functions de supervisión internas del equipo peuvent desconectar el equipo y conectarlo de nuevo automatístico.

Saque la clavija de la red antes de trabajo en el equipo.

INDICACION

No emplee productos de limpieza agresivos ni soluciones quimicas. Estos productos能把 fazer la carca, mearmar el functionamento del equipo y做不到 a los animales, las plantas y el medio ambiente.

Si fuera possible, limpie el equipo con agua limpia y un cepillo suave o una esponja; si lalicted es muy persistente emplee los productos de limpieza recomendados.

Limpieza del equipo

① Limpie el equipo según sea necesario, pero como minimo 2 veces al ano.
- Productos de limpieza recomendados en caso de calculaciones persistentes:
- Productos de limpieza domesticos sin vinagre y cloro.
- Después de la limpieza enjuague minuciosamente todas las piezas con agua clara.

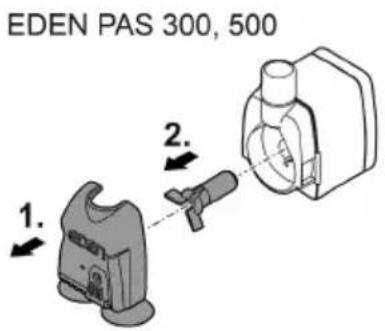

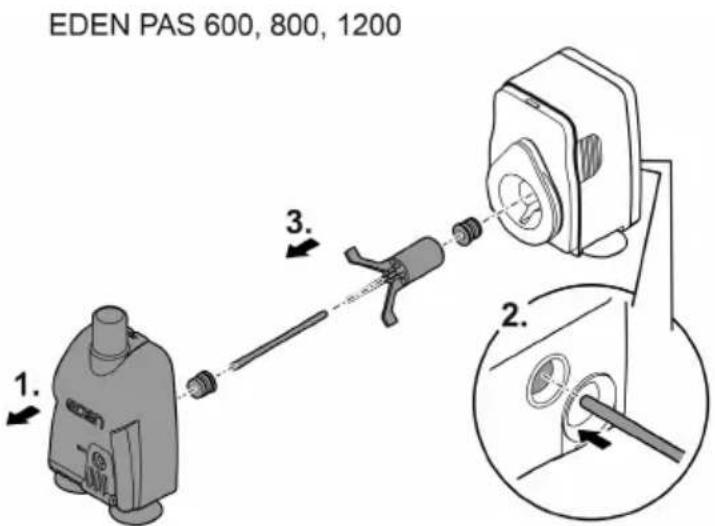

Limpieza/ sustitución de la unidad de rodadura

Procedade de la forma suiviente:

• Quite la cesta del filtró del bloque motor ejerciendo una fuerte presión.
• Quite launidad de rodadura, limpiela o sustituyala.
  Monte el equipo en secuencia contraria.

PAS0003

Eliminación defallos

Fallo	Causa	Acción correctora
El equipo no arranca	No hay tensión de alimentación	Compruebe la tensión de alimentación.
	Unidad de rodadura bloqueada	Limpiar el equipo
Flujo de agua insufiente	Carcasa de la bomba o unidad de rodadura sucia	Limpiar el equipo
	Regulador de caudal ajustado a un caudal demasiado bajo	Mover el regulator de caudal en sentido +
	Unidad de rodadura desgastada	Sustituir la unidad de rodadura
	Carcasa de la bomba obstruida	Limpiar el equipo

Piezas de desgaste

• Ventosas, unidad de rodadura

Datasétécnicos

PAS		300	500	600	800	1200
Tensión de conexión	V CA	230	230	230	230	230
Frecuencia de red	Hz	50	50	50	50	50
Consumo de energia máximo	W	5	5	11	20	25
Capacidad de bombeo máximo.	I/h	300	500	600	800	1150
Altura de bombeo máximo.	m	0,5	0,8	1,3	1,5	2
Categoría de protección		IPx8	IPx8	IPx8	IPx8	IPx8
Profundidad de inmersión的最大ima	m	1	1	1	1	1
Diámetro conexión bajo de presión	mm	13	13	13	17	17
Gama permissible temperatura del agua	°C	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
Dimensiones	Longitud	mm	35	35	45,5	54
	Anchura	mm	51	51	65	78
	Altura	mm	54	54	78	89
Longitud cable de red		m	1,5	1,5	1,5	1,5
Peso		kg	0,2	0,2	0,4	0,6

Desecho

INDICACION

Está prohibido desechar este equipo en la basura domestica.

Deseche el equipo atramves delsystema de recogida previsto.
- Si tiene alguna pregunta,pongase en contacto con suEmpresa local de eliminacion de desechos. Alli recibe las informaciones sobre el desecho adecuado del equipo.
Corte los cables para inutilizar el equipo.

Descartar o aparecido uso

NOTA
