PAS 800 - Aquário EDEN - Manual de utilização gratuito

Marca	Eden
Modelo	PAS 800
Tipo de produto	Bomba de aquário
Capacidade máxima de recalque	800 l/h
Altura máxima de recalque	1,5 m
Tensão de conexão	230 V CA
Frequência da rede	50 Hz
Potência máxima absorvida	20 W
Índice de proteção	IPX8 (imersão até 1 m)
Profundidade máxima de imersão	1 m
Diâmetro da conexão do lado de recalque	17 mm
Faixa de temperatura da água	+4 a 35 °C
Dimensões (C x L x A)	54 x 65 x 78 mm
Comprimento do cabo de alimentação	1,5 m
Peso	0,4 kg
Uso previsto	Circulação de água em aquário interno privado
Materiais	Plástico, ímã
Peças de desgaste	Ventosas, unidade de funcionamento (rotor)
Manutenção	Limpar com água limpa e escova macia pelo menos 2 vezes por ano
Acessórios fornecidos	Ventosas, regulador de fluxo, tubo de saída (conforme modelo)

Perguntas frequentes - PAS 800 EDEN

Qual é a capacidade de recalque da bomba PAS 800?

A bomba Eden PAS 800 tem uma capacidade máxima de recalque de 800 l/h.

A que profundidade máxima posso imergir a bomba?

O índice de proteção IPX8 permite imersão contínua até 1 metro de profundidade.

Como limpar a bomba PAS 800?

Desconecte a bomba, limpe-a com água limpa e uma escova macia ou esponja. Para sujeiras persistentes, use um detergente doméstico sem vinagre ou cloro, depois enxágue abundantemente com água limpa.

A bomba pode funcionar a seco?

Não, a bomba nunca deve funcionar a seco. Ela deve estar sempre imersa para evitar danos. Ligue-a apenas quando estiver debaixo d'água.

Como ajustar o fluxo da bomba?

Use o regulador de fluxo localizado na bomba. Gire-o no sentido + para aumentar o fluxo, ou no sentido - para diminuí-lo.

O que fazer se a bomba não ligar?

Verifique primeiro a tensão da rede. Se estiver correta, o rotor pode estar bloqueado. Limpe a bomba (consulte o manual). Se o problema persistir, contate o serviço de assistência técnica.

Posso usar a bomba em uma piscina natural?

Não, a bomba foi projetada apenas para uso em aquário interno. Não a use em piscinas naturais ou para outros líquidos que não água.

Quais são as peças de desgaste da bomba?

As peças de desgaste são as ventosas e a unidade de funcionamento (rotor). Substitua-as se necessário.

Como desligar a bomba?

Desconecte simplesmente o plugue da tomada. Para evitar gotas de água, forme um laço de gotejamento com o cabo, garantindo que o ponto mais baixo fique abaixo da tomada.

Onde posso adquirir peças de reposição?

Use apenas peças de reposição originais Eden. Contate o serviço de assistência técnica autorizado ou seu revendedor para obter as peças adequadas.

MANUAL DE UTILIZADOR PAS 800 EDEN

Funcionamento seguro

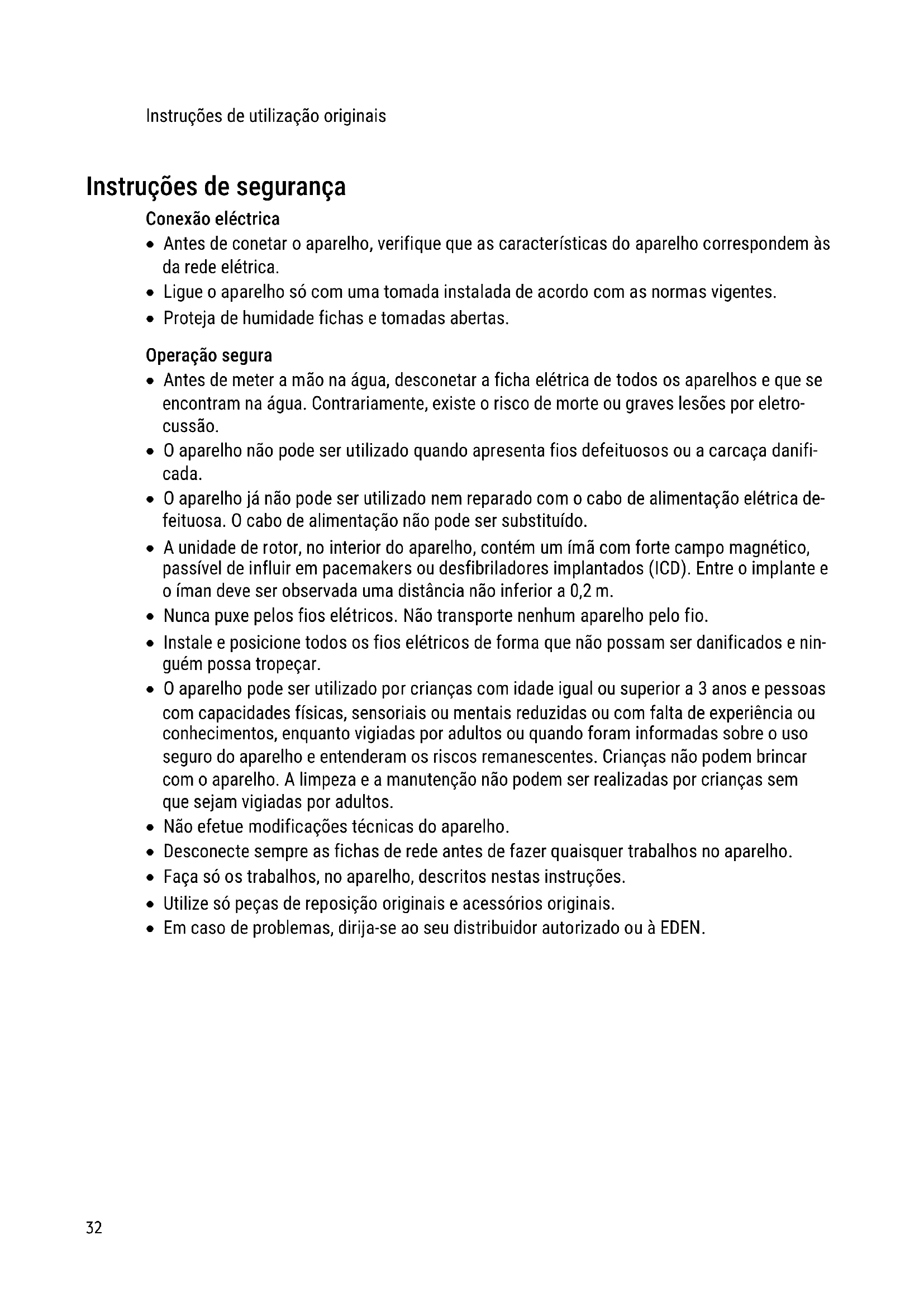

Instruções de segurança

Conexão eletrica

• Antes de conetar o aparelho, verifique que as caracteristicas do aparelho correspondem as da rede eletrica.
  Ligue o aparelho so com una toma instalada de acordo com as normas vigilentes.
  Proteja de humididade fichas e tomadas abertas.

Operação segura

• Antes de meter a mão na água, desconetar a fichaétrica de todos os apareiros e que se encontrar na água. Contrariamente, existe o risco de morte ou graves lesões por eletrô-cussão.
• O aparecido não pode ser utilisé quando aparece fios defeituços ou a carcaça danificada.
• O aparecido já não pode ser utilizado nem reparado com o cabo de alimentação eletrica defeituosa. O cabo de alimentação não pode ser substituído.
• Aunities de rotor, no interior do aparelho, content um ima com forte campo magnético, passivel de inflir em pacemakers ou desfibriladores implantados (ICD). Entre o implante e o iman deve ser observada uma distência não inferior a 0,2 m.
• Nunca puxe性和 fios electrolytics. Não transporte nenhum aparecido pelo fio.
• Instale e posicao todos os fios electrolycos de forma que não possam ser danificados e quando possa tropecar.
• O aparelho pode ser utilizado por crianças com idade ou superior a 3 anos e pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas ou com falta de experiencia ou conheçimentos, quando vigiadas por adultos ou quando foram informadas sobre o uso seguro do aparelho e entendem os riscos remanescentes. Crianças não podem brincar com o aparelho. A limpeza e a manutenção não pode ser realizadas por crianças sem que sejam viciadas poradultos.
• Não efetue modificações superfisicas do aparelho.
• Desconecte sempre as fichas de rede antes de fazer quando travaços no aparelho.
• Faça é osabalhos, no aparelho, descritos nestas instruções.
• Utilize so peças de reposicao originais e acessórios originais.
• Em caso de problemas, dirija-se ao seu distribuidor autorizzato ou à EDEN.

Emprego conforme o fim de'utilisation acordado

O produits descrito nestas instruções são pode serutilizando conforme exposto abaixo:

• Para fazer a circuldação de água num aquário.
• Esvaziare e trasfegar reservatórios ou recipientes.
• Interior e para fins de aquário privado.
• Conforme as caracteristicas sociales obligatorias. ( Dados技术和s)

O aparelho está sujeito a estas restricções:

• Não utilizes em pescinas.
• Nunca operar a bomba sem que seja percorrida por agua.
• Não utilize o disposicao em conta com produits químicos, alimentos, substancias inflammeis, explosivas ou liquidos que não sejamágua.
• Não ligar ao abastecimento de água potável.
• Não serve para utilizesções industriais.

Descrição do produits

Descrição geral

EDEN PAS 300,500

EDEN PAS 600,800,1200

1 Entrada
2 Regulador para controlar o caudal
3 Saia (lado de pressao)
4 Cabo elétrico
5 Ventosas

PAS0002

Símbolos sobre o aparelho

IPX8 1.0 m	O aparecido está protegado contra vergulho permanente até 1 de profundidade.
	O aparecido está pode ser operado sé em interiores.
	Proteja o aparecido contra radiação solar direta.
	O aparecido uso não pode ser eliminado com o lixo dométrico.
	Leia as instruções de uso.

Posicionar e conectar

Monte as ventosas.

EDEN PAS 300,500

EDEN PAS 600,800,1200

PAS0006

• Se necessário, pode ligar uma mangueira à saída (lado de pressão) da bomba. ( Dados téncicos)
  Fixe a bomba à parede do aquário com as ventosas.

PAS0001

Colocação em operação

NOTA

A bomba não pode ser operada sem água. De contrário, a bomba é suscetível de ser destruía.

• Nunca operar a bomba sem que a mesma se encontrar totalmente vergulhada ou percorrida.por agua.

Ligar/Desligar

• Ligar: Conete a ficha elétrica à tomada.
• O aparelho arranca de immediato.
• Instale o cabo de alimentação de modo exista uma curva vertical para gotejamento que tenha o seu punto mais baixo por baixo da tomada. Assim as gotas de água não podem penetrar na tomada.
  Desligar: Desconete a ficha elétrica da tomada.

Praticar curva vertical para gotejamento

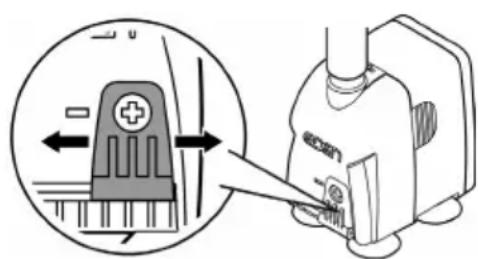

Corrigir o caudal conforme necessário
BSE0003
PAS0004

Limpeza e manutenção

CUIDADO!

Risco de ferimentos por arranque inadvertido. Determinadas funcionalidade de controlo podem desativar o aparecido e reativar automaticamente.

Antes de fazer tratabhos no aparelho, desconectar a ficha eletrica.

NOTA

Nunca utilizes detergentes agressivos ou solventes químicos. Tais produits são susceptíveis de destruir a carcaça, prejudicar o functimento do aparecido e estragem animais, plantas e o meio-ambiente.

• Limpe o aparelho se possivel com agua limpa e uma escova ou esponja macia; no caso de sujidade mais resistente, recorra aos detergentes recomendados.

Limpar o aparelho

① Limpe o aparelho conforme necessario, mas, pelo menos, 2 vezes por ano.
- Solventes de limpeza adequados para remover aderências calcificadas resistentes: - Detergente dométrico, desprovido de vinagre e cloro.
- Após a limpeza, lavar todas as peças em abundante água limpa.

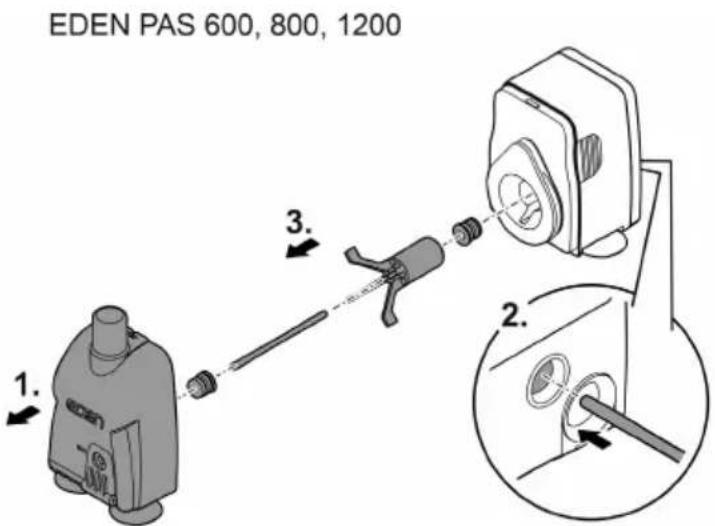

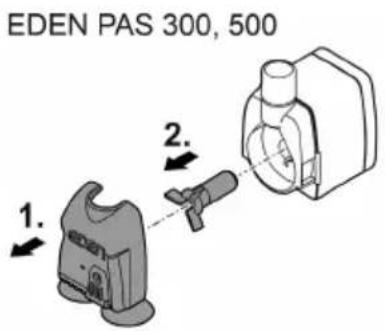

Limpar/Substituir aunities de rotor

Proceder conforme descripto abaixo:

• Retirar o cesto-filtro do bloco do motor exercedo grande pressão.
• Tirar, limpar ou, se preciso, substituir o rotor.
• Montar o aparelho na ordem inversa à desmontagem.

PAS0003

Eliminação de falhas

Problema	Causa	Resolução
O aparecido não arranca	Tensão elétrica ausente	Controlar a tensão elétrica
	Rotor bloqueado	Limar o aparecido
Fluxo de água insufficiente	Caixa da bomba ouunities de ro- tor suja	Limar o aparecido
	O regulador de passagem está configurado para insuficiência do liquido em passagem.	Mover o regulador de passagem no sentido +
	Rotor gasto	Substitir rotor
	Caixa da bomba entupida	Limar o aparecido

Peças de desgaste

• Ventosas, rotor

Dados技术和

PAS		300	500	600	800	1200
Tensão de conexão	V AC	230	230	230	230	230
Frequência	Hz	50	50	50	50	50
Consumo max. de energia	W	5	5	11	20	25
Capacidade maior bomba	I/h	300	500	600	800	1150
Altura de elevação Tmaxa	m	0,5	0,8	1,3	1,5	2
Grau de proteção		IPx8	IPx8	IPx8	IPx8	IPx8
Profundidade max. de imersão	m	1	1	1	1	1
Diámetro da conexão, lado de pressão	mm	13	13	13	17	17
Limites de temperatura admissíveis	°C	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
Dimensoes	Comprimento	mm	35	35	45,5	54
	Largura	mm	51	51	65	78
	Altura	mm	54	54	78	89
Comprimento do caboétrico		m	1,5	1,5	1,5	1,5
Peso		kg	0,2	0,2	0,4	0,6

O aparelho não poderá ser eliminado com o lixo dométrico.

O aparelho uso de ser eliminado atraves do Sistema de recolha seletiva de lixo.
- Em caso de duvida, dirija-se ao centro de recolha de lixo local. Aqui poderá obter informações sobre a eliminação correta do aparelho.
- Inutilize previamente o aparecido cortando o respetivo cabo de alimentação.
