PAS 800 - 水族箱 EDEN - 免费用户手册

品牌	Eden
型号	PAS 800
产品类型	水泵
最大流量	800 l/h
最大扬程	1.5 m
连接电压	230 V AC
电源频率	50 Hz
最大功耗	20 W
防护等级	IPX8（浸没深度达1米）
最大浸没深度	1米
出水口连接直径	17毫米
水温范围	+4 至 35 °C
尺寸（长 x 宽 x 高）	54 x 65 x 78 mm
电源线长度	1.5 m
重量	0.4 kg
预期用途	室内私人水族箱水循环
材质	塑料，磁铁
易损件	吸盘，运行单元（转子）
维护	每年至少用清水和软刷清洗两次
随附配件	吸盘，流量调节器，出水管（视型号而定）

常见问题 - PAS 800 EDEN

PAS 800 泵的流量是多少？

Eden PAS 800 泵的最大流量为 800 升/小时。

泵的最大浸没深度是多少？

IPX8 防护等级允许持续浸没深度达 1 米。

如何清洁 PAS 800 泵？

断开泵的电源，用清水和软刷或海绵清洁。对于顽固污垢，使用不含醋或氯的家用洗涤剂，然后用清水彻底冲洗。

泵可以干运转吗？

不可以，泵绝不能干运转。必须始终浸没以避免损坏。仅在泵处于水中时才能启动。

如何调节泵的流量？

使用泵上的流量调节器。向 + 方向转动增加流量，向 - 方向转动减少流量。

如果泵无法启动怎么办？

首先检查电源电压。如果电压正常，可能是转子单元卡住。清洁泵（参见说明书）。如果问题仍然存在，请联系售后服务。

我可以在天然泳池中使用该泵吗？

不可以，该泵仅设计用于室内水族箱。请勿在天然泳池中或用于水以外的液体。

泵的易损件有哪些？

易损件是 吸盘 和 运行单元（转子）。必要时更换它们。

如何关闭泵？

只需将电源插头从插座中拔出。为防止滴水，将电缆绕成一个滴水环，确保最低点位于插座下方。

哪里可以买到备件？

仅使用 Eden 原装备件。请联系授权售后服务或您的经销商以获取合适的零件。

用户手册 PAS 800 EDEN

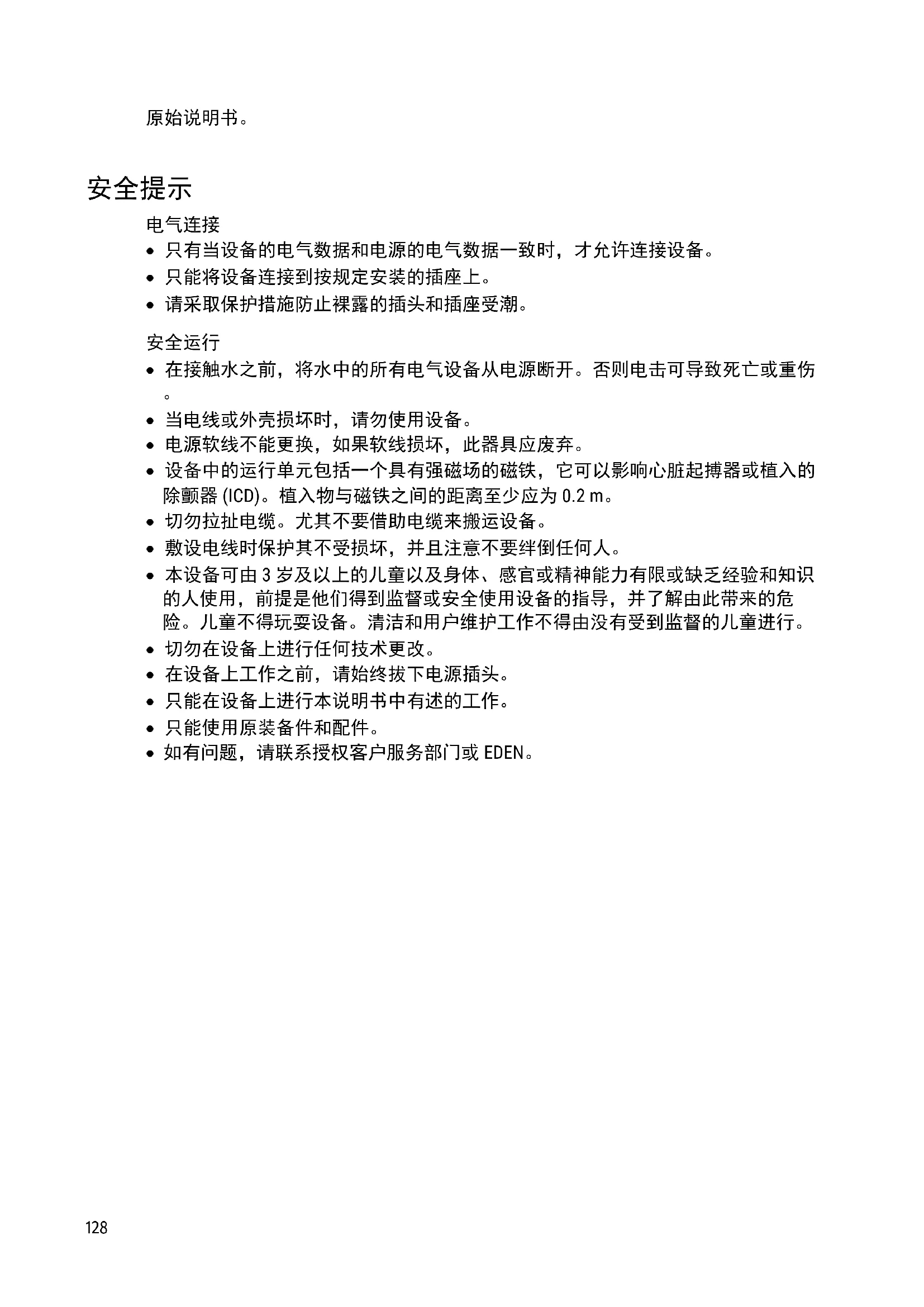

• 只有当设备的电气数据和电源的电气数据一致时，才允许连接设备。
• 只能将设备连接到按规定安装的插座上。
• 请采取保护措施防止裸露的插头和插座受潮。

安全运行

• 在接触水之前，将水中的所有电气设备从电源断开。否则电击可导致死亡或重伤。
• 当电线或外壳损坏时，请勿使用设备。
• 电源软线不能更换，如果软线损坏，此器具应废弃。
• 设备中的运行单元包括一个具有强磁场的磁铁，它可以影响心脏起搏器或植入的除颤器(ICD)。植入物与磁铁之间的距离至少应为 0.2m 。
• 切勿拉扯电缆。尤其不要借助电缆来搬运设备。
• 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。
• 本设备可由3岁及以上的儿童以及身体、感官或精神能力有限或缺乏经验和知识的人使用，前提是他们得到监督或安全使用设备的指导，并了解由此带来的危险。儿童不得玩耍设备。清洁和用户维护工作不得由没有受到监督的儿童进行。
• 切勿在设备上进行任何技术更改。
• 在设备上工作之前，请始终拔下电源插头。
• 只能在设备上进行本说明书中有述的工作。
• 只能使用原装备件和配件。
• 如有问题，请联系授权客户服务部门或EDEN。

按照规定的使用

请仅将本说明书中所述的产品用于如下用途：

• 用于保持玻璃容器中的水循环。
• 对水箱或水槽进行循环泵抽送或抽出。
• 在室内用于个人的水族器材。
• 遵守技术数据。(→技术数据)

以下限制条件适用于本设备：

• 禁止在游泳池中使用。
• 严禁在无水流的情况下运行。
• 请勿将设备与化学品、食品、易燃易爆物质或除水以外的其他液体一起使用。
• 不得接在自来水管上。
• 禁止用于商业或者工业目的。

产品介绍

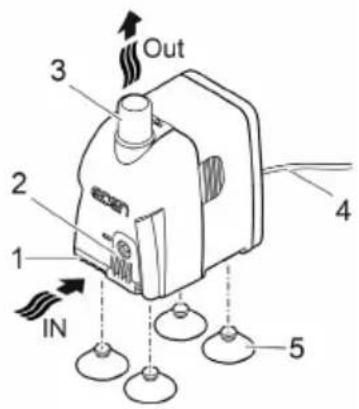

概况

EDEN PAS 300,500

EDEN PAS 600,800,1200

PAS0002

1 入水口
2 流量调节器
3 出水口（压力端）
4 电缆
5 吸盘

设备上的符号

IPX8 1.0 m	本设备的最大防水深度为1m。
	本设备只能在室内使用。
	防止设备受到阳光直射。
	请勿按普通生活垃圾废弃处理本设备。
	请阅读使用说明。

安装和连接

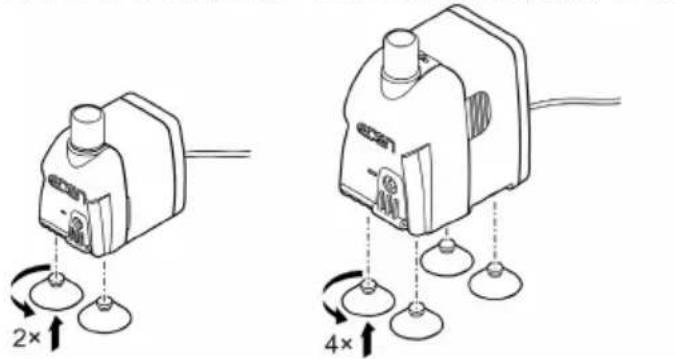

• 安装吸盘。

EDEN PAS 300,500 EDEN PAS 600,800,1200

PAS0006

• 必要时，您可以在泵的出水口（压力端）上连接一根软管。（ 技术数据）
• 使用吸盘将泵固定在水族箱壁上。

PAS0001

调试

提示

泵不得无水运转。否则会毁坏该泵。

只有在泵浸入水中或者被水淹没时才能运行泵。

接通/关闭

• 接通：将电源插头插入插座。
  设备会立刻启动。
• 在铺设电源连接线时，应构成滴液线路并使最低点位于插座下方。这样可以防止水滴进入插座。
• 关闭：从插座中拔出电源插头。

构成滴液线路

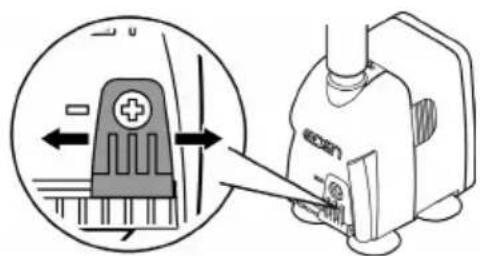

设置流量

PAS0004

清洁和保养

A小心

意外启动可能会造成受伤危险。设备内部监控功能可以自动关闭并重新接通设备。

在设备上作业前，请拔出电源插头。

提示

请勿使用腐蚀性清洁剂或化学溶液。这些用品会损坏外壳，损害设备功能，并且对动植物和环境有害。

尽量使用清水和软刷或海绵清洁设备；污垢顽固时，借助推荐的清洁剂。

清洁设备

① 根据需要清洁设备，但每年至少清洁2次。

• 对于顽固积垢建议采用的清洁剂：
• 不含酸和氯的家用清洁剂。
• 清洁完毕后，用清水彻底冲洗所有部件。

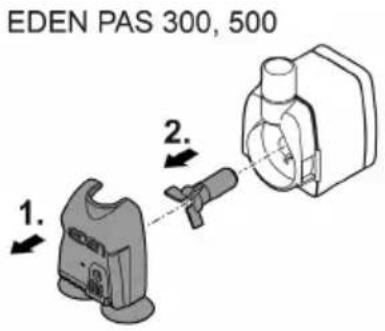

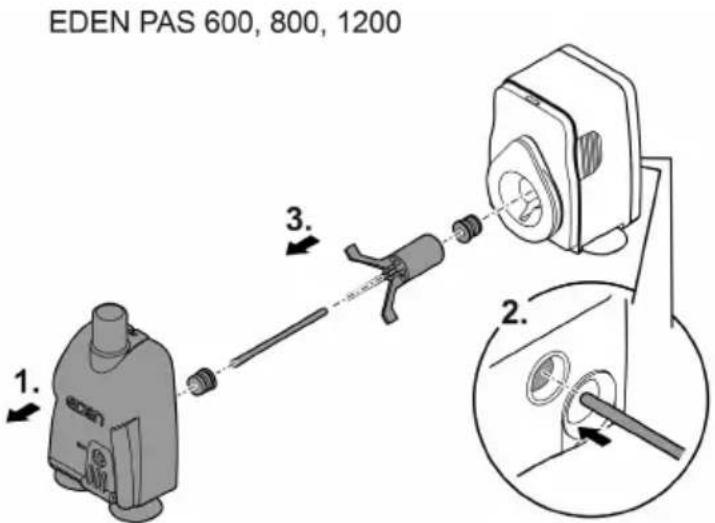

清洁/更换运行单元

步骤如下：

• 用力从发动机缸体上拔下过滤筐。
• 取出、清洁或更换运行单元。
• 按相反的顺序组装设备。

PAS0003

故障排除

故障	原因	对策
设备未起动	未接电	检查接电
	运行单元受阻	清洁设备
水流不足	泵壳体或运行单元脏污	清洁设备
	将流量调节器调整至极低流量	使流量调节器向+方向运动
	运行单元磨损	更换运行单元
	泵壳体堵塞	清洁设备

磨损件

• 吸盘、运行单元

技术数据
丢弃处理

PAS		300	500	600	800	1200
连接电压	V° AC 230		230	230	230	230
电源频率	Hz	50	50	50	50	50
最大功率消耗	W	5	5	11	20	25
最大输送功率	I/h	300	500	600	800	1150
最大输送高度	m	0.5	0.8	1.3	1.5	2
防护等级		IPx8	IPx8	IPx8	IPx8	IPx8
最大浸入深度	m	1	1	1	1	1
压力端接口直径	mm	13	13	13	17	17
允许的水温范围	°C	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
尺寸	长度	35	35	45.5	54	54
	宽度	51	51	65	78	78
	高度	54	54	78	89	89
电缆长度		1.5	1.5	1.5	1.5	1.5
重量		0.2	0.2	0.4	0.6	0.6

提示

本设备不得按生活垃圾进行废弃处理。

通过专门的回收系统废弃处理本设备。
如有疑问，请您咨询当地的垃圾处理公司。您在那里可以获得正确处理设备的信息。
请剪断电线，确保设备无法使用。
