Merkki	Eden
Malli	PAS 800
Tuotetyyppi	Akvaariopumppu
Maksimivirtaama	800 l/h
Maksimi nostokorkeus	1,5 m
Kytkentäjännite	230 V AC
Verkkotaajuus	50 Hz
Maksimi ottoteho	20 W
Suojausluokka	IPX8 (upotus enintään 1 m)
Maksimi upotussyvyys	1 m
Poistopuolen liitäntä halkaisija	17 mm
Veden lämpötila-alue	+4 - 35 °C
Mitat (P x L x K)	54 x 65 x 78 mm
Virtajohdon pituus	1,5 m
Paino	0,4 kg
Käyttötarkoitus	Veden kierto yksityisessä sisäakvaariossa
Materiaalit	Muovi, magneetti
Kulutusosat	Imukupit, toimintayksikkö (roottori)
Huolto	Puhdista kirkkaalla vedellä ja pehmeällä harjalla vähintään 2 kertaa vuodessa
Mukana toimitettavat varusteet	Imukupit, virtaussäädin, poistoletku (mallista riippuen)

Usein kysytyt kysymykset - PAS 800 EDEN

Mikä on PAS 800 -pumpun maksimivirtaama?

Eden PAS 800 -pumpun maksimivirtaama on 800 l/h.

Mihin enimmäissyvyyteen pumpun voi upottaa?

Suojausluokka IPX8 mahdollistaa jatkuvan upotuksen enintään 1 metrin syvyyteen.

Miten puhdistan PAS 800 -pumpun?

Irrota pumppu verkkovirrasta, puhdista se kirkkaalla vedellä ja pehmeällä harjalla tai sienellä. Pinttyneen lian poistoon käytä kotitalouden puhdistusainetta ilman etikkaa tai klooria, huuhtele sitten runsaalla kirkkaalla vedellä.

Voiko pumppu toimia kuivana?

Ei, pumppua ei saa koskaan käyttää kuivana. Sen on aina oltava upotettuna vaurioiden välttämiseksi. Käynnistä se vasta, kun se on veden alla.

Miten pumpun virtausta säädetään?

Käytä pumpussa olevaa virtaussäädintä. Käännä sitä +-suuntaan lisätäksesi virtausta tai --suuntaan vähentääksesi sitä.

Mitä tehdä, jos pumppu ei käynnisty?

Tarkista ensin verkkojännite. Jos se on oikea, roottoriyksikkö saattaa olla tukossa. Puhdista pumppu (katso ohjeet). Jos ongelma jatkuu, ota yhteyttä huoltoon.

Voinko käyttää pumppua luonnonuima-altaassa?

Ei, pumppu on tarkoitettu vain sisäakvaariokäyttöön. Älä käytä sitä luonnonuima-altaissa tai muille nesteille kuin vedelle.

Mitkä ovat pumpun kulutusosat?

Kulutusosia ovat imukupit ja toimintayksikkö (roottori). Vaihda ne tarvittaessa.

Miten pumppu kytketään pois päältä?

Irrota verkkojohto pistorasiasta. Välttääksesi vesipisaroiden valumisen, tee johdosta tippalenkki niin, että alin kohta on pistokkeen alapuolella.

Mistä saan varaosia?

Käytä vain alkuperäisiä Eden-varaosia. Ota yhteyttä valtuutettuun huoltoon tai jälleenmyyjään saadaksesi sopivat osat.

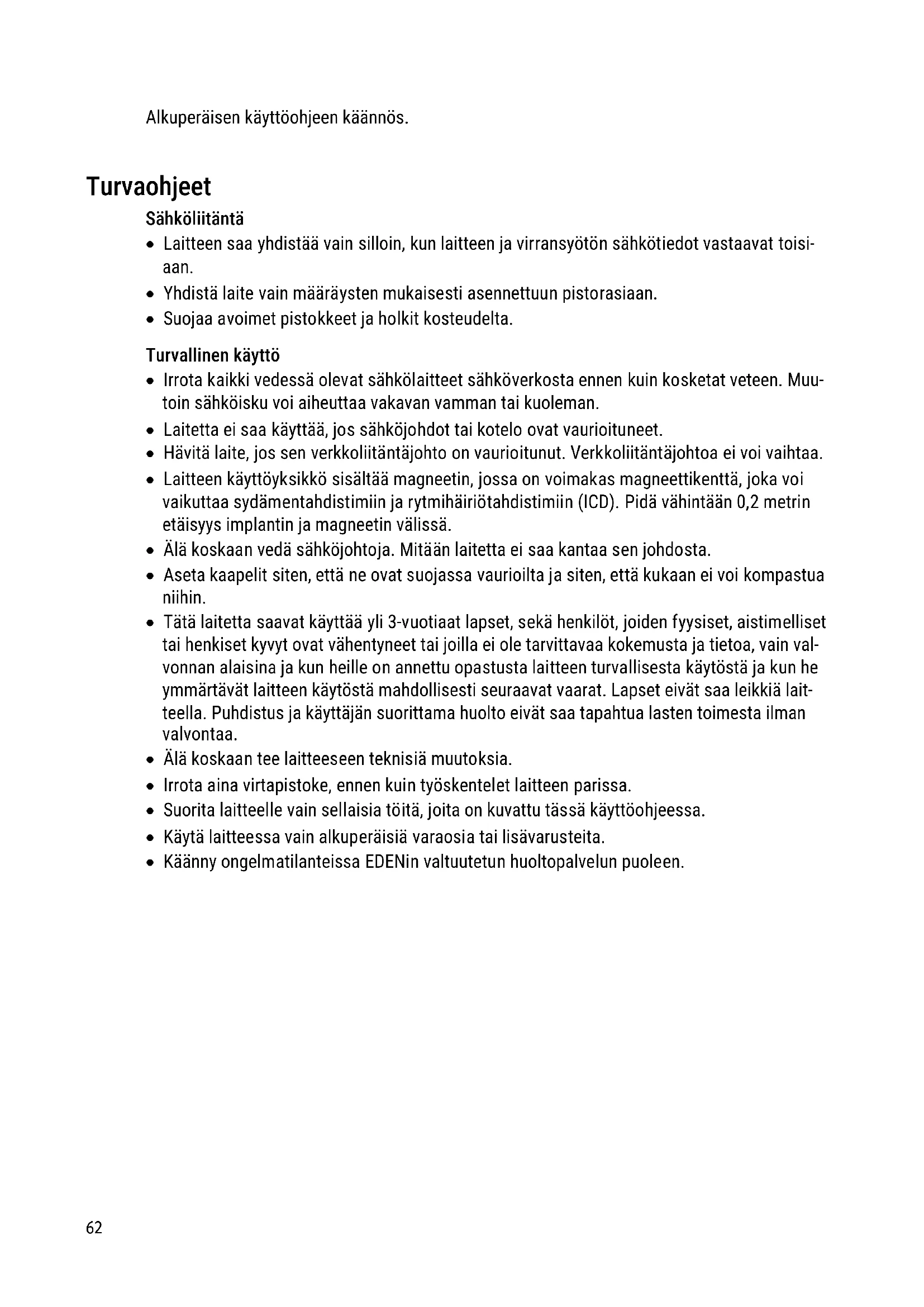

KÄYTTÖOHJE PAS 800 EDEN

Alkuperäisen käytöohjeen kaannös.

Turvaohjeet

Sahkoliitantä

• Laitteen saa yhdistäa vain silloin, kun laitteen ja virransyöton sahkötiedot vastaavat toisi-aan.
• Yhdistä laite vain märäysten mukaisesti asennettuun pistorasiaan.
• Suojaa avoimet pistokkeet ja holkit kosteudelta.

Turvallinen käytto

• Irrota kaikki vedessä olevat sahkölaitteet sahköverkosta ennen kuin kosketat veteen. Muutoin sahköisku voi aiheuttaavakavan vamman tai kuoleman.
• Laitetta ei saa käytä,Jos sahköjohdot tai kotelo ovat vauroituneet.
• Havita laite, jos sen verkkoliitantajohto on vauroitunut. Verkkoliitantajohtoa ei voi vaihtaa.
• Laitteen käytöyksikkö sisältaa magneetin, jossa on voimakas magneettikenttä, joka voi vaikuttaa sydämentahdistimiin ja rytmähärötahdistimiin (ICD). Pidä vähintään 0,2 metrin etäisyys implantin ja magneetin valissä.
• Älä koskaan vedä sahköjohtoja. Mitään laitetta ei saa kantaa sen johdosta.
• Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua niihin.
• Tātā laitetta saavat kāyttāa yli 3-vuotiaat lapset, sekā henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vahentyneet tai joilla ei ole tarvittavaa kokemusta ja tietao, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta kāytostä ja kun he ymmartāvat laitteen kāytostā mahdollisesti seuraavat vaarat. Lapset eivāt saa leikkia laitteella. Puhdistus ja kāyttājan suorittama huolto eivāt saa tapahtua lasten toimesta ilman valvontaa.
• Älä koskaan tee laitteeseen teknisää mutuotsia.
• Irrota aina virtapistoke, ennen kuin tyoskentelet laitteen parissa.
  Suorita laitteelle vain sellaisia toitä, joita on kuvattu tassä kayttöohjeessa.
• Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita.
• Käänny ongelmatilanteissa EDENin valtuutetun huoltopalvelun puoleen.

Märäystenmukainen käytto

Käytä tassä käytöhjeessa kuvattua tuotetta ainoastaan seuraavasti:

Veden kierronyyllapitamiseksi akvaariossa.
- Säiliöiden tai altoiden siirto- ja tyhjennyspumppaus.
- Sisātiloissa ja yksityisiin akvaariotarkoituksiin.
- Teknisä tietoja noudattaen. ( Tekniset tiedot)

Laitteelle ovat voimassa seuraavat rajoitukset:

• Älä kaytä uimalammikoissa.
• Älä kaytä koskaan ilman, etta vettä virtaa lapi.
• Älä käytä laitetta yhdessä kemikaalien, elintarvikkeiden, palavien, rajahtävien aineiden tai muidennesteiden kuin veden kanssa.
• Ei saa yhdistäa talousveden syöttöän.
• Ei ammattimaineen tai teolliseen käyttoön.

Tuotekuvaus

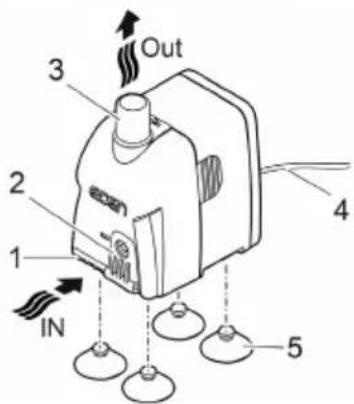

Yleiskatsaus

EDEN PAS 300,500

EDEN PAS 600,800,1200

FI

PAS0002

1 Tulo
2 Virtausmaarän saadin
3 Lähtö (painepuoli)
4 Verkkojohto
5 Imukupit

Laitteessa olevat symbolit

IPX8 1.0 m	Laite on suojattu pysyvää upotusta vastaan 1 m:n syvyyteen asti.
	Käytä laitetta vain sisätiloissa.
	Suojaa laite suoralta auringonsäteilyltä.
	Älä havitälaitetta ravallisen talousjätteen mukana.
	Lue käyttoohje.

Paikoilleen asettaminen ja yhdistäminen

• Asenna imukupit.

EDEN PAS 300,500 EDEN PAS 600,800,1200

PAS0006

• Tarvittaessa pumpun lahtöön (painepuoli) voidaan liittä letku. ( Tekniset tiedot)
• Kiinnitä pumppu imukupeilla akvaarion seinaan.

PAS0001

Käytöönotto

OHJE

Pumppu ei saa käydä kuivana. Muuten pumppu voi rikkoutua.

Käytä pumppuva vain, kun se on tãysin upotettuna veteen.

Päallekytkenta/poiskytkenta

• Päällekytkenta: Työnnä verkkopistoke pistorasiaan.
  Laite kytskytyy heti paalle.
• Vedä virtajohto niin, etta muodostuu tippuvesimutka ja syvin kohta on pistorasian alapuolella. Nain putoava vesi ei paase pistorasiaan.
• Poiskykentä: Irrota pistoke pistorasiasta

Tippuvesimutkan muodostaminen

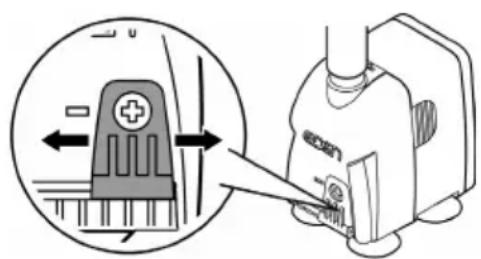

Läpivirtausmaärän asettaminen
BSE0003
PAS0004

Puhdistus ja huolto

HUOMIO

Loukkaantumisvaara odottamattoman käynistymisen johdosta. Laitteen sisäiset valvontatoimnot voivat kytkeä laitteen pois pälä ja automaattisesti takaisin paallee.

Irrota verkkopistoke ennen laitteelle tehtavia toita.

OHJE

Alä kayta mitään syövytäviä puhdistusaineita tai kemiallisia liuoksia. Nämä aineet voivat vaurioittaa koteloa, Haitata laitteen toimintaa ja aiheuttaa vahinkoja eläimille, kasveille ja ympäristolle.

▶ Puhdista laite mahdollisuaksien mukaan vain puhtaalla vedellä ja pehmeällä harjalla tai sienellä. Käytä kovapintaisiin epäpuhtauksiin avuksi suositelua puhdistusainetta.

Laitteen puhdistus

Puhdista laite tarvittaessa, mutta kuitenkin vahintaan 2 kertaa vuodessa.

• Pinttyneisiin kalkjäämän suositelu puhdistusaine:

Yleispuhdistusaineet, jotka eivat sisall etikkaa tai klooria.
- Huuhtele kaikki puhdistetut osat huolellisesti puhtaalla vedella.

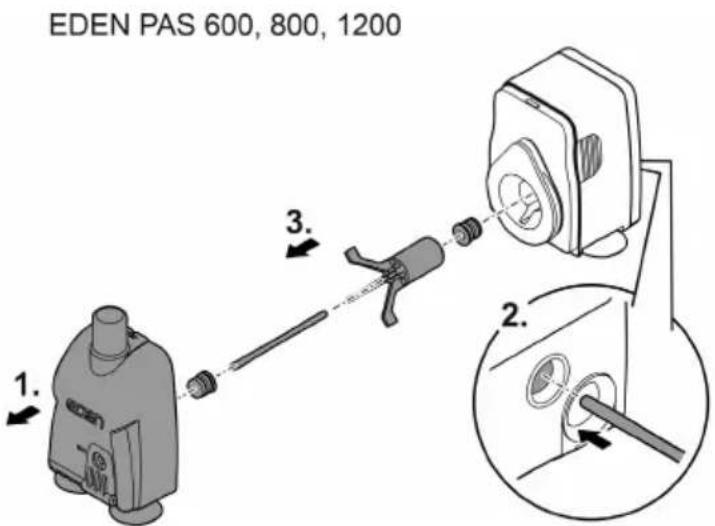

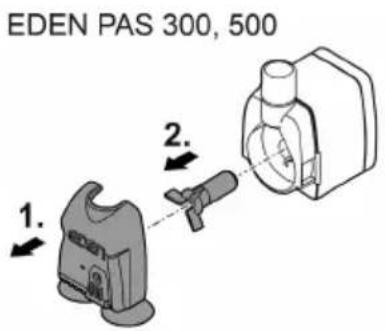

Käytöyksikon puhdistus/vaitho

Toimit nain:

• Vedä suodatinkori voimakkaasti painaen moottorilhkonta.
• Poista käytöyksikko, puhdista se tai vaihda.
• Kokoa laite painvastaisessa järjestykssaa.

PAS0003

Häriöiden korjaaminen

Häirö	Syy	Korjaaminen
Laite ei käynnisty	Verkkojännite puuttuu	Tarkasta verkkojännite
	Käytöyksikkö juniutunut	Laitteen puhdistus
Vesivirtaus riittämätön	Pumppukotelo tai käytöyksikkö likaantunut	Laitteen puhdistus
	Läpivirtaussäädin asetetu liian alhaiselle virtausmärälle	Liikuta läpivirtaussäädintä suun-taan +
	Käytöyksikkö kulunut	Vaihda käytöyksikkö
	Pumppukotelo tukossa	Laitteen puhdistus

Kuluvat osat

• Imukupit, käytöyksikkö

Tekniset tiedot

PAS		300	500	600	800	1200
Liitäntäjännite	V AC	230	230	230	230	230
Verkkotaajuus	Hz	50	50	50	50	50
Maks. tehontarve	W	5	5	11	20	25
Suurin pumppausteho	l/h	300	500	600	800	1150
Suurin pumppauskorkeus	m	0,5	0,8	1,3	1,5	2
Kotelointiluokka		IPx8	IPx8	IPx8	IPx8	IPx8
Suurin upotussyvyys	m	1	1	1	1	1
Painepuolen liitännänhalkaisija	mm	13	13	13	17	17
Veden lämpötilan sallittu alue	°C	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
Mitat	Pituus	mm	35	35	45,5	54
	Leveys	mm	51	51	65	78
	Korkeus	mm	54	54	78	89
Verkkojohdon pituus		m	1,5	1,5	1,5	1,5
Paino		kg	0,2	0,2	0,4	0,6

Havittäminen

FI

OHJE

Tata laitetta ei saa havittaa talousjatteiden mukana.

Havita laite viemalla se vastaavaan jatehuoltopisteeseen.
Jos sinulla on kysmyksiä, känny paikallisen jätehuoltoyrityksen puoleen. Sieltä saat tie-toja laitteen asianmukaisesta havityksesta.
Tee laite tata ennen kayttokelvottomaksi leikkaamalla kaapelit poikki.
