PAS 800 - Acquario EDEN - Manuale utente e istruzioni gratuiti

Marca	Eden
Modello	PAS 800
Tipo di prodotto	Pompa per acquario
Portata massima	800 l/h
Altezza di mandata max.	1,5 m
Tensione di collegamento	230 V CA
Frequenza di rete	50 Hz
Potenza assorbita max.	20 W
Grado di protezione	IPX8 (immersione fino a 1 m)
Profondità di immersione max.	1 m
Diametro raccordo lato mandata	17 mm
Intervallo di temperatura dell'acqua	+4 a 35 °C
Dimensioni (L x l x A)	54 x 65 x 78 mm
Lunghezza del cavo di rete	1,5 m
Peso	0,4 kg
Uso previsto	Circolazione dell'acqua in acquario interno privato
Materiali	Plastica, magnete
Parti di usura	Ventose, unità di funzionamento (rotore)
Manutenzione	Pulire con acqua pulita e spazzola morbida almeno 2 volte all'anno
Accessori forniti	Ventose, regolatore di portata, tubo di uscita (a seconda del modello)

Domande frequenti - PAS 800 EDEN

Qual è la portata della pompa PAS 800?

La pompa Eden PAS 800 ha una portata massima di 800 l/h.

A quale profondità massima posso immergere la pompa?

Il grado di protezione IPX8 consente un'immersione continua fino a 1 metro di profondità.

Come pulire la pompa PAS 800?

Scollega la pompa, puliscila con acqua pulita e una spazzola morbida o una spugna. Per lo sporco ostinato, usa un detergente domestico senza aceto né cloro, quindi risciacqua abbondantemente con acqua pulita.

La pompa può funzionare a secco?

No, la pompa non deve mai funzionare a secco. Deve essere sempre immersa per evitare danni. Accendila solo quando è sott'acqua.

Come regolare la portata della pompa?

Usa il regolatore di portata situato sulla pompa. Giralo in senso + per aumentare la portata, o in senso - per diminuirla.

Cosa fare se la pompa non si avvia?

Controlla prima la tensione di rete. Se è corretta, il gruppo rotore potrebbe essere bloccato. Pulisci la pompa (vedi manuale). Se il problema persiste, contatta il servizio post-vendita.

Posso usare la pompa in una piscina naturale?

No, la pompa è progettata solo per uso in acquario interno. Non usarla in piscine naturali o per altri liquidi diversi dall'acqua.

Quali sono le parti di usura della pompa?

Le parti di usura sono le ventose e l'unità di funzionamento (rotore). Sostituiscile se necessario.

Come scollegare la pompa dall'alimentazione?

Scollega semplicemente la spina di rete dalla presa di corrente. Per evitare gocce d'acqua, forma un anello di gocciolamento con il cavo assicurandoti che il punto più basso sia sotto la presa.

Dove posso procurarmi pezzi di ricambio?

Usa solo pezzi di ricambio originali Eden. Contatta il servizio post-vendita autorizzato o il tuo rivenditore per ottenere i pezzi adatti.

MANUALE UTENTE PAS 800 EDEN

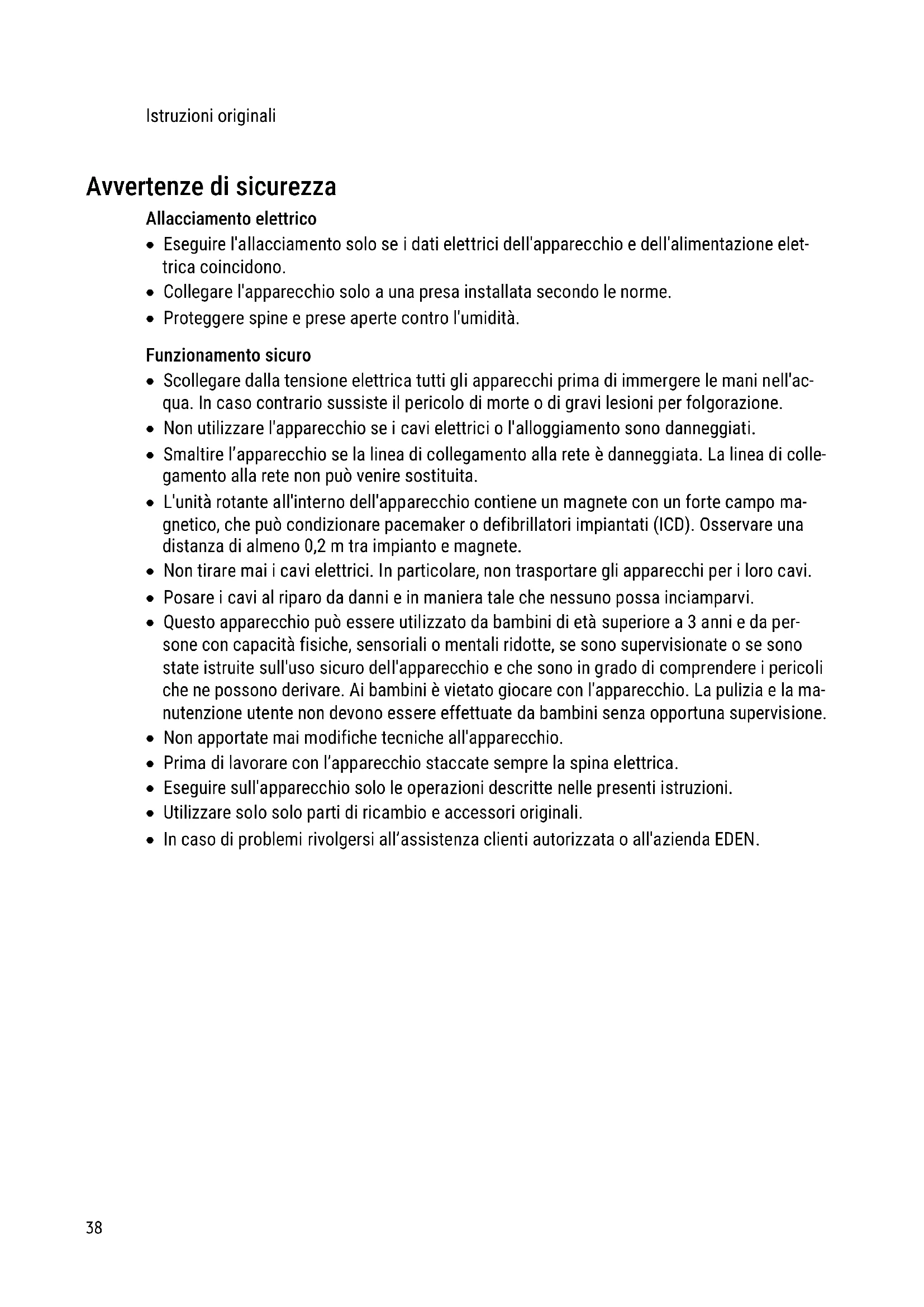

Avverenze di sicurezza

Allacciamento elettrico

• Eseguire l'allacciamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono.
• Collegare l'apparecchio solo a una presa installata secondo le norme.
  Proteggere spine e prese aperte contro l'umidità.

Funzionamento sicuro

• Scollegare alla tensione elettrica tutti gli apparecchi prima di immergere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione.
  Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati.
• Smaltire l'apparecchio se la linea di collegamento alla rete è danneggiata. La linea di collegamento alla rete non può essere sostenuita.
• L'unità rotante all'interno dell'apparecchio contiene un magnete con un forteCampo magnetico, che può condizionale pacemaker o defibrillatori impiantati (ICD). Osservare una distance di almeno 0,2 m tra impianto e magnete.
  Non tirare mai i cavi elettrici. In particolare, non trasportare gli appearecchi per i loro cavi.
• Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi.
• Questo apparecchio può essere utilizzato da bambini di età superiore a 3 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericolì che ne possono derivare. Ai bambini è vietato giocare con l'apparecchio. La pulizia e la manutenzione utente non devono essere effettuate da bambini sulla opportuna supervisione.
• Non apportate mai modifiche tecniche all'apparecchio.
• Prima di lavorare con l'apparecchio staccate sempre la spina elettrica.
• Eseguire sull'apparecchio solo le operazioni descripte nelle presenti istruzioni.
• Utilizzare solo solo parti di ricambio e accessori originali.
• In caso di problemi rivolgersi all'assistenza clienti autorizzata o all'azienda EDEN.

Impiego amesso

Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue:

• Per il mantenimento della circolazione dell'acqua in un acquario.
• Travaso e svuotamento di recipienti o vasche.
• In ambienti e per scopi acquariologici privati.
  Rispettando i dati tecnici. ( Dati tecnici)

Per l'apparecchio valgono le seguenti restrizioni:

Nonutilizzarlo in laghetti destinati al nuoto.
Nonutilizzarlo mai senza flusso d'acqua.
- Non utilizzato l'apparecchio in combinazione con prodotti chimici, alimenti, sostanze in-fiammabili ed esploso v liquidi diversi dall'acqua.
Non allacciare all'impianto di acqua a uso domestico.
Nonutilizzarlo per scopi commerciali o industriali.

Descrizione del prodotto

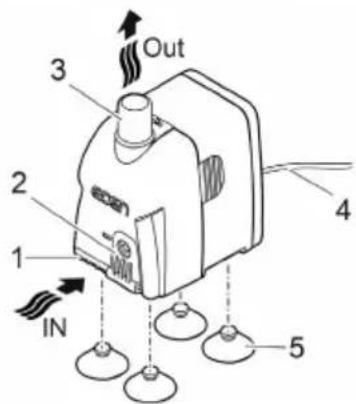

Prospetto

EDEN PAS 300,500

EDEN PAS 600,800,1200

1 Entrata
2 Regolatore di portata
3 Uscita (lato di mandata)
4 Cavo di rete
5 Ventose

PAS0002

Simboli sull'apparecchio

IPX8 1.0 m	L'apparecchio è protetto da immersione continua sfino a 1 m di profondità.
	Utilizzato l'apparecchio solo in ambienti interni.
	Proteggere l'apparecchio alla radiazione solare diretta.
	Non smaltire questo apparecchiogettandolo nei rifiuti domestici.
	Leggere le istruzioni per l'uso

Installazione e allacciamento

Montare le ventose.

EDEN PAS 300,500 EDEN PAS 600,800,1200

PAS0006

• Se necessario, è possibile collegare all'uscita della pompa un tubo flessibile. (→ Dati tec-nici)
• Fissare la pompa alla parete dell'acquario per mezzo delle ventose.

PAS0001

Messa in funzione

NOTA

La pompa non deve funzionare a secco. In caso contrario la pompa cui vire daneggiata irreparabilmente.

• Utilizzare la pompa solo sott'acqua ovvero completeness riempita.

Avviamo / Spegnamento

• Avviamento: Inserire la spina elettrica nella presa.
• L'apparecchio si avvia immediatamente.
• Posare il cavo di alimentazione in maniera tale da formare un'ansa a goccia e che il punto più basso si trovi al di fatto della presa elettrica. In tale maniera, l'acqua gocciolante non può entrare nella presa elettrica.
• Spegnimento: Sfilare la spina elettrica alla presa.

Creazione di un'ansa a goccia

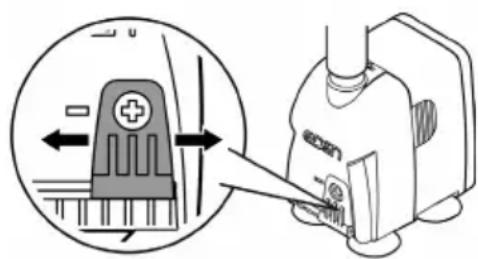

Impostazione della portata

BSE0003
PAS0004

Pulizia e manutenzione

ATTENZIONE

Pericolo di lesioni dovuto a un avviamo imprevisto. Le funzioni di monitoraggio interne dell'apparecchio lo possono spegnere e riaccendere automaticamente.

Staccare la spina elettrica prima di intervenire sull'apparecchio.

NOTA

Non utilizzato detergenti aggressivi o soluzioni chimiche. Questi agenti possono danneggiare l'alloggamento, compromettere la funzionalità dell'apparecchio e sono dannosi per animali, piante e ambiente.

▶ Pulire l'apparecchio possibilmente con acqua limpida e una spazzola morbida o una spugna; per lo sporco più difficile ricorrere al detergente consigliato.

Pulizia dell'apparecchio

Pulire l'apparecchio quando necessario, ma almeno 2 volte all'anno.

• Detergenti consigliati per calcificazioni resistenti:

Detergente per uso domestico penza aceto e cloro.
- Una volta puliti tutti i componenti, risciacquare accuramente con acqua limpida.

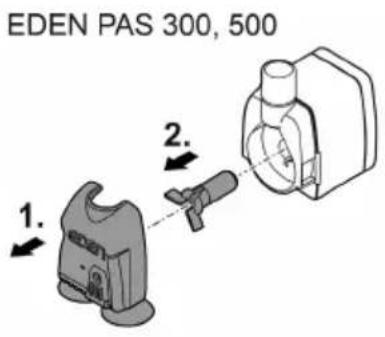

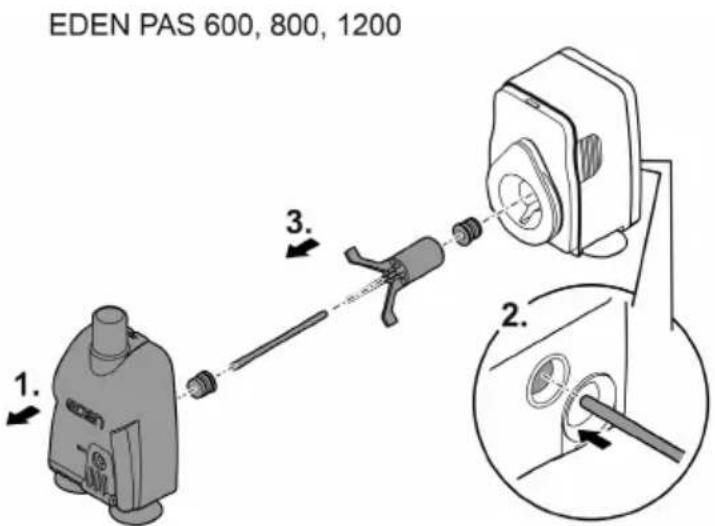

Pulire/sostituire l'unità rotante

Procedere nel modo seguente:

• Sfilare il cestello del filtro dal blocco motore con un energia strattone.
• Estrarre l'unità rotante, pulirla o sostituirla.
• Montare l'apparecchio seguendo l'ordine inverso.

PAS0003

Eliminazione di anomalie

Anomalia	Causa	Rimedio
L'apparecchio non si avvia	Manca la tensione di rete	Verificare la tensione di rete
	Unità rotante bloccata	Pulire l'apparecchio
Flusso d'acqua insufficiente	Corpo della pompa o unità rotante sporchi	Pulire l'apparecchio
	Regolatore di portata impostato su portata troppo Bassa	Spostare il regolatore in direzione +
	Unità rotante usurata	Sostituire l'unità rotante
	Corpo della pompa intasato	Pulire l'apparecchio

Pezzi soggetti a usura

• Ventose, unità rotante

Dati tecnici

PAS		300	500	600	800	1200
Tensione di attacco	V CA	230	230	230	230	230
Frequenza di rete	Hz	50	50	50	50	50
Potenza assorbita max.	W	5	5	11	20	25
Portata max.	I/h	300	500	600	800	1150
Prevalenza max.	m	0,5	0,8	1,3	1,5	2
Grado di protezione		IPx8	IPx8	IPx8	IPx8	IPx8
Profondità di immersione max.	m	1	1	1	1	1
Diametro attacco lato di mandata	mm	13	13	13	17	17
Intervallo ammissibile di temperatura dell'acqua	°C	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
Dimensioni	lunghezza	mm	35	35	45,5	54
	Larghezza	mm	51	51	65	78
	altezza	mm	54	54	78	89
Lunghezza cavo di rete		m	1,5	1,5	1,5	1,5
Peso		kg	0,2	0,2	0,4	0,6

Smaltimento

NOTA

Non smaltire quello apparecchio gettandolo nei rifiuti domestici!

Smaltire l'apparecchio solo atraverso l'appostoistema di ritiro.
In caso di domande rivolgersi all'azienda locale di smaltimento dei rifiuti. Qui si possono ricevere informazioni sul corretto smaltimento dell'apparecchio.
Dopo l'utilizzo renderere inutilizzabile l'apparecchio tagliando i cavi.
