PAS 800 - Aquarium EDEN - Kostenlose Bedienungsanleitung

Marke	Eden
Modell	PAS 800
Produkttyp	Aquarienpumpe
Max. Förderleistung	800 l/h
Max. Förderhöhe	1,5 m
Anschlussspannung	230 V AC
Netzfrequenz	50 Hz
Max. Leistungsaufnahme	20 W
Schutzart	IPX8 (Eintauchtiefe bis 1 m)
Max. Eintauchtiefe	1 m
Durchmesser Druckanschluss	17 mm
Wassertemperaturbereich	+4 bis 35 °C
Abmessungen (L x B x H)	54 x 65 x 78 mm
Netzkabellänge	1,5 m
Gewicht	0,4 kg
Bestimmungsgemäße Verwendung	Wasserumwälzung in privatem Innenaquarium
Materialien	Kunststoff, Magnet
Verschleißteile	Saugnäpfe, Funktionseinheit (Rotor)
Wartung	Mit klarem Wasser und weicher Bürste mindestens 2x pro Jahr reinigen
Mitgeliefertes Zubehör	Saugnäpfe, Durchflussregler, Auslaufschlauch (je nach Modell)

Häufig gestellte Fragen - PAS 800 EDEN

Wie hoch ist die Förderleistung der Pumpe PAS 800?

Die Pumpe Eden PAS 800 hat eine maximale Förderleistung von 800 l/h.

Wie tief kann ich die Pumpe maximal eintauchen?

Die Schutzart IPX8 ermöglicht ein dauerhaftes Eintauchen bis zu einer Tiefe von 1 Meter.

Wie reinige ich die Pumpe PAS 800?

Trennen Sie die Pumpe vom Netz, reinigen Sie sie mit klarem Wasser und einer weichen Bürste oder einem Schwamm. Bei hartnäckigem Schmutz verwenden Sie ein Haushaltsreinigungsmittel ohne Essig oder Chlor und spülen Sie anschließend gründlich mit klarem Wasser nach.

Kann die Pumpe trocken laufen?

Nein, die Pumpe darf niemals trocken laufen. Sie muss stets eingetaucht sein, um Schäden zu vermeiden. Schalten Sie sie nur ein, wenn sie unter Wasser ist.

Wie stelle ich den Durchfluss der Pumpe ein?

Verwenden Sie den Durchflussregler an der Pumpe. Drehen Sie ihn im Uhrzeigersinn (+) zur Erhöhung des Durchflusses oder gegen den Uhrzeigersinn (-) zur Verringerung.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie zunächst die Netzspannung. Wenn diese in Ordnung ist, ist möglicherweise der Rotorblock blockiert. Reinigen Sie die Pumpe (siehe Anleitung). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich die Pumpe in einem Naturpool verwenden?

Nein, die Pumpe ist nur für den Einsatz in Innenaquarien vorgesehen. Verwenden Sie sie nicht in Naturpools oder für andere Flüssigkeiten als Wasser.

Welches sind die Verschleißteile der Pumpe?

Die Verschleißteile sind die Saugnäpfe und die Funktionseinheit (Rotor). Ersetzen Sie sie bei Bedarf.

Wie schalte ich die Pumpe aus?

Ziehen Sie einfach den Netzstecker aus der Steckdose. Um Wassertropfen zu vermeiden, bilden Sie mit dem Kabel eine Tropfschlaufe, wobei der tiefste Punkt unterhalb der Steckdose liegen sollte.

Wo kann ich Ersatzteile beziehen?

Verwenden Sie nur Original-Eden-Ersatzteile. Wenden Sie sich an den autorisierten Kundendienst oder Ihren Händler, um die passenden Teile zu erhalten.

BEDIENUNGSANLEITUNG PAS 800 EDEN

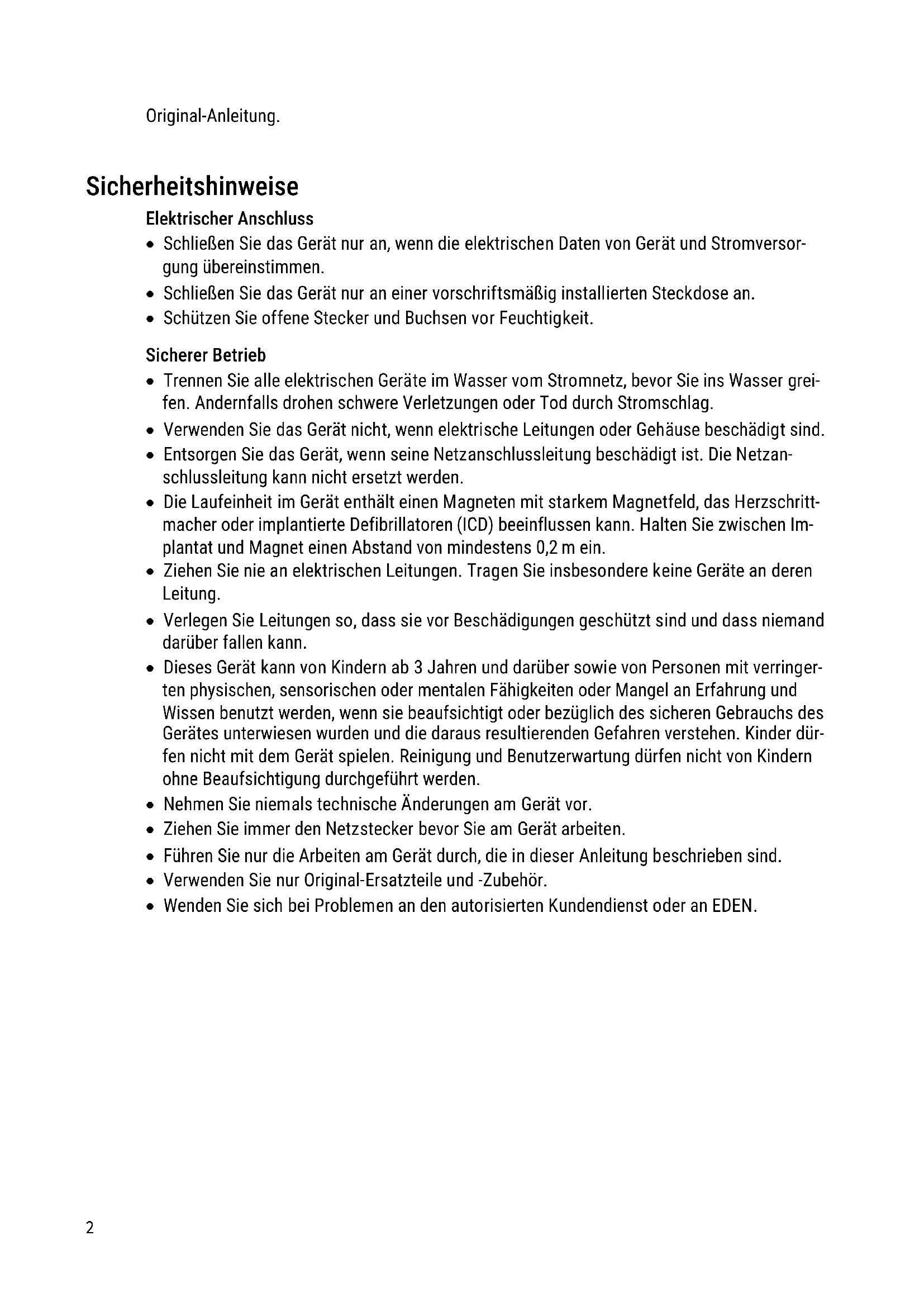

Elektrischer Anschluss

• Schlieben Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen.
• Schlieben Sie das Gerät nur an einer vorschrifsmäßig installierten Steckdose an.
  Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.

Sicherer Betrieb

• Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen oder Tod durch Stromschlag.
• Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
• Entsorgen Sie das Gerät, wenn seine Netzanschlussleitung beschädigt ist. Die Netzanschlussleitung kann nicht ersetzt werden.
  Die Laufeinheit im Gerät enthalt einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Halten Sie zwischen Implantat und Magnet einen Abstand von mindestens 0,2 m ein.
• Ziehen Sie nie an elektrischen Leitungen. Tragen Sie insbesondere keine Geräte an deren Leitung.
• Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschlossen sind und dass niemand darüber fallen kann.
• Dieses Gerät kann von Kindern ab 3 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Ziehen Sie immer den Netzstecker bevor Sie am Gerät arbeiten.
• Führn Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör.
  Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an EDEN.

Bestimmungsgemäß Verwendung

DE

Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:

Zum Aufrechterhalten der Wasserzirkulation in einem Aquarium.
Um- und Auspumpen von Behältern oder Becken.
- In Räumen und für private aquaristische Zwecke.
- Unter Einhaltung der technischen Daten. ( Technische Daten)

Für das Gerät gelten folgende Einschränkungen:

• Nicht in Schwimmteichen verwenden.
• Niemals ohne Wasserdurchfluss betreiben.
• Verwenden Sie das Gerät nicht in Verbindung mit Chemikalien, Lebensmitteln, brennbaren, explosiven Stoffen oder anderen Flüssigkeiten als Wasser.
• Nicht an die Hauswasserversorgung anschließen.
• Nicht für gewerbliche oder industrielle Zwecke verwenden.

Produktbeschreibung

Übersicht

EDEN PAS 300,500

EDEN PAS 600,800,1200

1 Eingang
2 Regler fur Durchflussmenge
3 Ausgang (Druckseite)
4 Netzkabel
5 Saugnapfe

PAS0002

Symbole auf dem Gerät

IPX8

Das Gerät ist geschützt gegen dauerndes Untertauchen bis 1 m Tiefe.

Schutzklasse II. Das Gerät ist durch eine verstärkte oder doppelte Isolie-rung elektrisch sicher vom Netz getrennt.

Verwenden Sie das Gerät nur in Innenräumen.

Schützen Sie das Gerät vor direkter Sonneneinstrahlung.

Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.

Lesen Sie die Gebrauchsanleitung.

Aufstellen und Anschlieben

Montieren Sie die Saugnäpfe.

EDEN PAS 300,500

EDEN PAS 600,800,1200

PAS0006

• Falls erforderlich, können Sie am Ausgang (Druckseite) der Pumpe einen Schlauch anschreiben. ( Technische Daten)
• Befestigen Sie die Pumpe mit den Saugnäpfen an der Aquariumwand.

PAS0001

HINWEIS

Die Pumpe darf nicht trockenlaufen. Andernfalls kann die Pumpe zerstört werden.

• Betreiben Sie die Pumpe nur, wenn sie getaucht bzw. geflutet ist.

Einschalten / Ausschalten

• Einsatzen: Stecken Sie den Netzstecker in die Steckdose.
• Das Gerät schaltet sich sofort ein.
• Verlegen Sie die Netzanschlussleitung so, dass sich eine Tropfschlaufe bildet und der tiefste Punkt unterhalb der Steckdose liegt. Dadurch kann herabtropfendes Wasser nicht in die Steckdose gelangen.
• Ausschalten: Ziehen Sie den Netzstecker aus der Steckdose.

Tropfschlaufe bilden

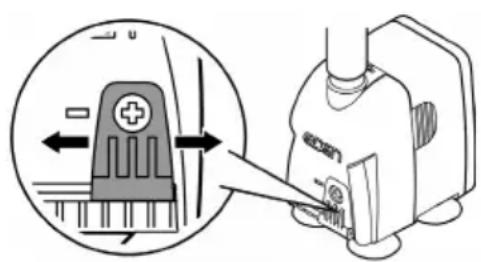

Durchflussmenge einstellen

BSE0003
PAS0004

Reinigung und Wartung

VORSICHT

Verletzungsgefahr durch unvorhersehbares Anlaufen. Geräteinterne Überwachungsfunktionen können das Gerät abschalten und selbstätig wieder eingehalten.

Vor Arbeitsen am Gerät Netzsteckerziehen.

HINWEIS

Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel konnen das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tieren, Pflanzen und der Umwelt.

• Reinigen Sie das Gerät möglichst mit klarem Wasser und einer weichen Bürste oder einem Schwamm; bei hartnäckigen Verschmutzungen unter Zuhlfenahme der empfohlenen Reinigungsmittel.

Gerat reinigen

① Reinigen Sie das Gerät nach Bedarf, aber mindestens 2-mal jährlich.

• Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:

• Essig- und chlorfreien Haushaltsreiniger.

• Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspulen.

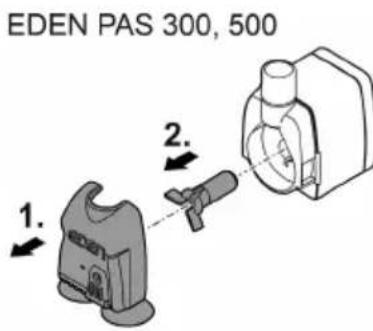

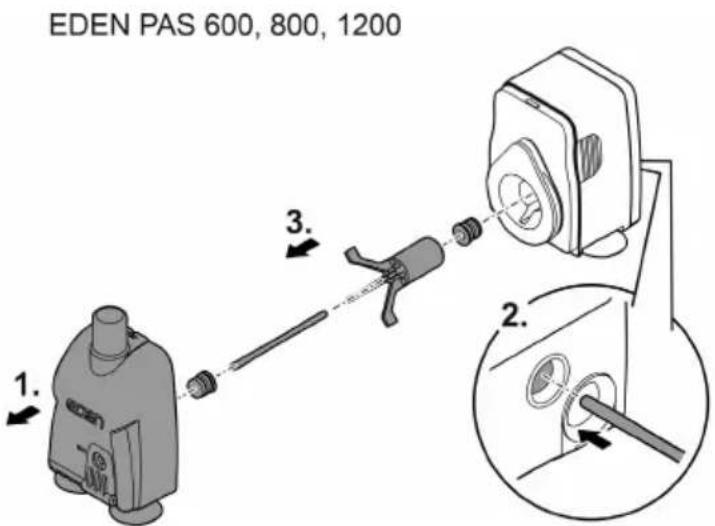

Laufeinheit reinigen/ersetzen

So gehen Sie vor:

• Filterkorb mit kraftigem Druck vom Motorblock abziehen.
• Laufeinheit entnahmen, reinigen oder ersetzen.
• Gerät in umgekehrter Reihenfolge zusammenbauen.

PAS0003

Störungsbeseitigung

Störung	Ursache	Abhilfe
Das Gerätläuft nicht an	Netzspannung fehl	Netzspannung überprüfen
	Laufeinheit blockiert	Gerät reinigen
Wasserfluss ungenügend	Pumpengehäuse oder Laufeinheitverschmutzt	Gerät reinigen
	Durchflussregler auf zu geringedurchflussmenge eingestellt	Durchflussregler in Richtung + be-wegen
	Laufeinheit verschlüssen	Laufeinheit ersetzen
	Pumpengehäuse verstopft	Gerät reinigen

Verschleibsteile

Saugnäpfe, Laufeinheit

Technische Daten

DE

PAS		300	500	600	800	1200
Anschlussspannung	V AC	230	230	230	230	230
Netz Frequenz	Hz	50	50	50	50	50
Max. Leistungsaufnahme	W	5	5	11	20	25
Max. Förderleistung	I/h	300	500	600	800	1150
Max. Förderhöhe	m	0,5	0,8	1,3	1,5	2
Schutzart		IPx8	IPx8	IPx8	IPx8	IPx8
Max. Tauchtiefe	m	1	1	1	1	1
Durchmesser Anschluss Druckseite	mm	13	13	13	17	17
Zulässiger Bereich Wassertemperatur	°C	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
Abmessungen	Länge	mm	35	35	45,5	54
	Breite	mm	51	51	65	78
	Höhe	mm	54	54	78	89
Länge Netzkel		m	1,5	1,5	1,5	1,5
Gewicht		kg	0,2	0,2	0,4	0,6

Entsorgung

HINWEIS

Dieses Gerätarf nicht alsHausmullentsorgtwerden.

Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem.
Bei Fragen wenden Sie sich an ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Informationen über die ordnungsgemäß Entsorgung des Geräts.
- Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.
