PAS 800 - Aquarium EDEN - Gratis gebruiksaanwijzing en handleiding

Merk	Eden
Model	PAS 800
Producttype	Aquariumpomp
Max. opvoercapaciteit	800 l/u
Max. opvoerhoogte	1,5 m
Aansluitspanning	230 V AC
Netfrequentie	50 Hz
Max. opgenomen vermogen	20 W
Beschermingsgraad	IPX8 (onderdompeling tot 1 m)
Maximale onderdompelingsdiepte	1 m
Diameter aansluiting aan opvoerzijde	17 mm
Watertemperatuurbereik	+4 tot 35 °C
Afmetingen (L x B x H)	54 x 65 x 78 mm
Lengte netsnoer	1,5 m
Gewicht	0,4 kg
Beoogd gebruik	Watercirculatie in een privé binnenaquarium
Materialen	Kunststof, magneet
Slijtdelen	Zuignappen, werkeenheid (rotor)
Onderhoud	Minstens 2 keer per jaar reinigen met helder water en een zachte borstel
Meegeleverde accessoires	Zuignappen, debietregelaar, uitlaatslang (afhankelijk van model)

Veelgestelde vragen - PAS 800 EDEN

Wat is de opvoercapaciteit van de pomp PAS 800?

De Eden PAS 800-pomp heeft een maximale opvoercapaciteit van 800 l/u.

Tot welke maximale diepte kan ik de pomp onderdompelen?

De beschermingsgraad IPX8 maakt continue onderdompeling tot 1 meter diepte mogelijk.

Hoe reinig ik de pomp PAS 800?

Koppel de pomp los, reinig deze met helder water en een zachte borstel of spons. Gebruik voor hardnekkig vuil een huishoudelijk reinigingsmiddel zonder azijn of chloor en spoel daarna grondig met helder water.

Kan de pomp droog draaien?

Nee, de pomp mag nooit droog draaien. Hij moet altijd ondergedompeld zijn om schade te voorkomen. Schakel hem alleen in wanneer hij onder water staat.

Hoe stel ik het debiet van de pomp in?

Gebruik de debietregelaar op de pomp. Draai deze in de + richting om het debiet te verhogen, of in de - richting om het te verlagen.

Wat moet ik doen als de pomp niet start?

Controleer eerst de netspanning. Als deze correct is, is de rotor mogelijk geblokkeerd. Reinig de pomp (zie handleiding). Als het probleem aanhoudt, neem contact op met de klantendienst.

Kan ik de pomp gebruiken in een natuurlijk zwembad?

Nee, de pomp is alleen ontworpen voor gebruik in een binnenaquarium. Gebruik hem niet in natuurlijke zwembaden of voor andere vloeistoffen dan water.

Wat zijn de slijtdelen van de pomp?

De slijtdelen zijn de zuignappen en de werkeenheid (rotor). Vervang ze indien nodig.

Hoe schakel ik de pomp uit?

Trek de stekker uit het stopcontact. Om waterdruppels te voorkomen, maak een druipius met de kabel en zorg dat het laagste punt onder het stopcontact ligt.

Waar kan ik reserveonderdelen krijgen?

Gebruik uitsluitend originele Eden reserveonderdelen. Neem contact op met de erkende klantendienst of uw verkoper om de juiste onderdelen te verkrijgen.

GEBRUIKSAANWIJZING PAS 800 EDEN

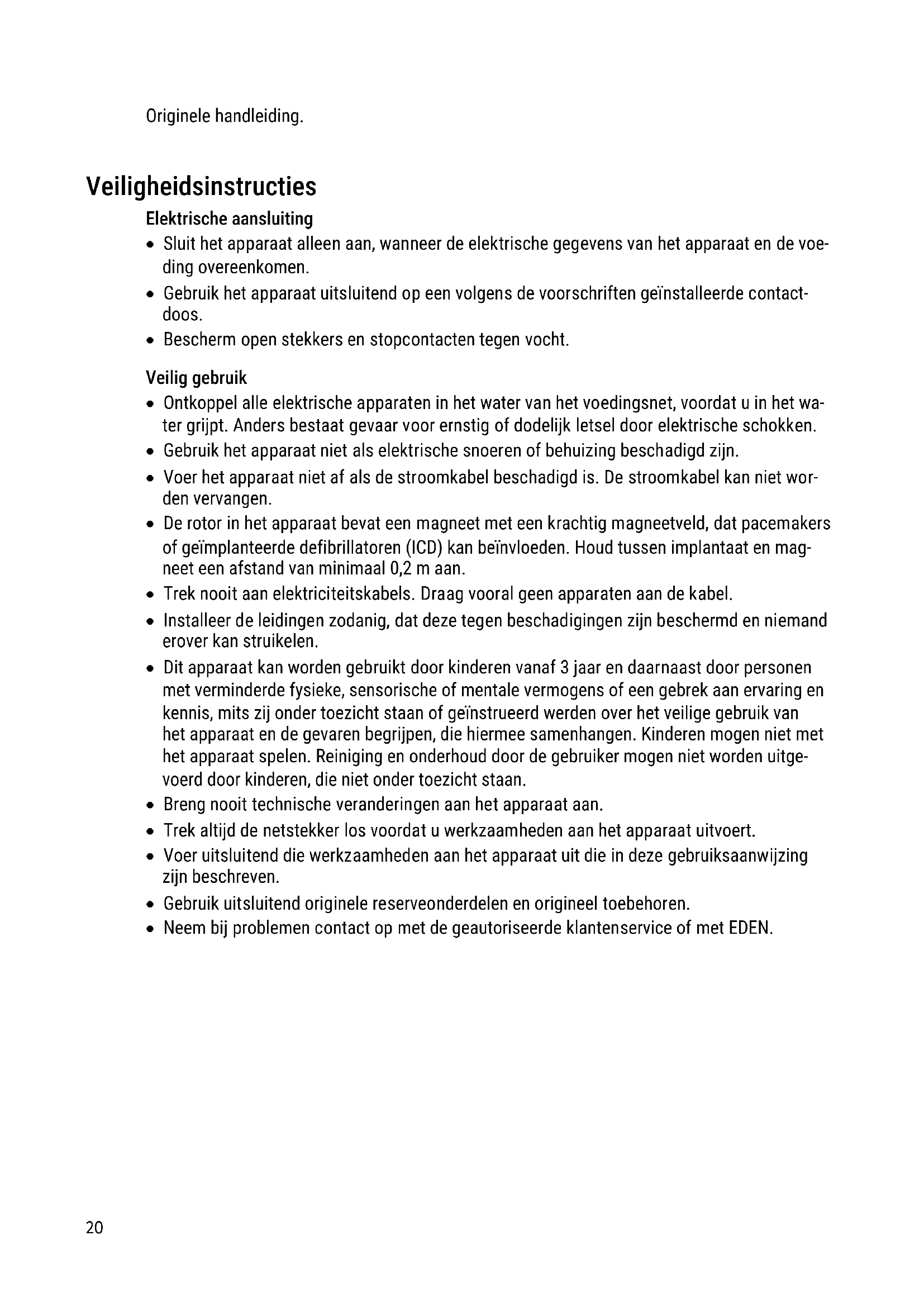

Veiligheidsinstructies

Elektrische aansluiting

• Sluit het apparaat alleen aan, wonneer de elektrische gegevens van het apparaat en de voeding overeenkomen.
• Gebruik het apparaat uitsluitend op een volgens de voorschriften geinstalleerde contact-does.
• Bescherm open stekkers en stopcontacten gegen vocht.

Veilig gebruik

• Ontkoppel alle elektrische apparaten in het water van het voedingsnet, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.
• Gebruik het apparaat Niet als elektrische snoeren of behuizing beschadiqd়n.
• Voer het apparaat Niet af als de stroomkabel beschadigd is. De stroomkabel kan nicht worden verrangen.
• De rotor in het apparaat bevat een magneet met een krachtig magneetveld, dat pacemakers of geimplanteerde defibrillatoren (ICD) kan beinvloeden. Houdussen implantaat en magneet een afstand van minimaal 0.2 m aan.
• Trek nooit aan elektriciteitskabels. Draag vooral geen apparaten aan de kabel.
• Installee de leidingen zodanig, dat deutsche gegen beschadigingen zich beschermd en niemand erover kan struikelen.
• Dit apparaat kan worden gebruikt door kinderen vanaf 3aar en daarnaast door Personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geinstruereeerd werden over het veilige gebruik van het apparaat en de bevaren begrijpen, die hiermee samenhangen. Kinderen mogen nicht met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen nicht worden uitgevoerd door kinderen, die nicht onder toezicht staan.
• Breng nooit technische veranderingen aan het apparaat aan.
• Trek altoij de netstekker los voordat u werkzaamheden aan het apparaat uityoert.
• Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zichen beschreiben.
• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.
• Neem bij problemen contact op met de geauthoriserde klantenservice of met EDEN.

Beoogd gebruik

Gebruik het in deze gebruiksaanwijzing beschreiben product uitsluitend op de volgende manier:

• Voor het instandhouden van de watercirculatie in een aquarium.
• Ompompen en leegpompen van reservoirs of bassins.
• Alleen binnenshuis en voor privé aquaria.
• Met in achtneming van deze technische gegevens. ( Technische gegevens)

De volgende imperkingen gelden voor het apparaat:

• Niet gebruiken in zwemvijvers.
• Nooit gebruiken zonder doorstromend water.
• Gebruik het apparaat Niet in combinatie met chemicaliën, voedsel, ontvlambare, explosieve stoffen of andere vloeistoffen dan water.
• Niet op de drinkwatervoorzieening aansluiten.
• Niet gebruiken voor commerciele of industriuele doeleinden.

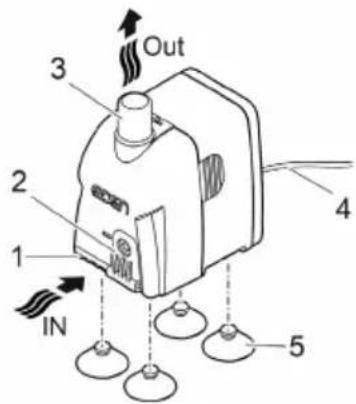

Productbeschrijving Overzicht

EDEN PAS 300,500

EDEN PAS 600,800,1200

PAS0002

1 Ingang
2 Regelaar voor debiethoeveelheid
3 Uitgang (drukzijde)
4 Netspanningskabel
5 Zuignappen

Symbolen op het apparatusat

IPX8 1.0 m	Het apparaat is beschermd gegen lang onderdompelen tot 1 m.
	Gebruik het apparaat alleen binnen.
	Beschem het apparaat gegen direct zonlicht.
	Voer het apparaat nicht af met het normale huisvuil.
	Lees de gebruikershandleiding.

Plaatsen en aansluiten

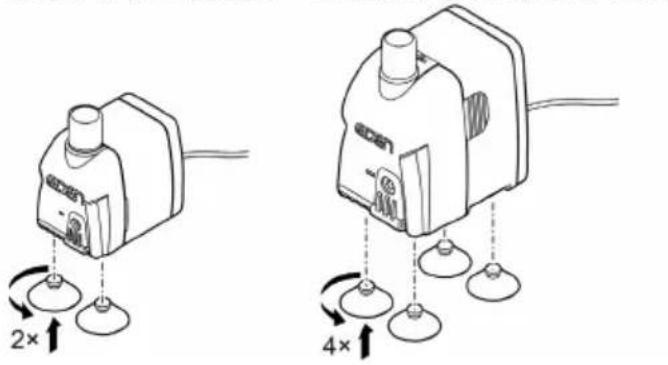

• Monteer de zuignappen.

EDEN PAS 300,500

EDEN PAS 600,800,1200

PAS0006

• Indienoodzakelijk, kunt u op de uitgang (drukzijde) van de pomp een slang aansluten. ( Technische gegevens)
• Bevestig de pomp met de zuignappen aan de aquariumwand.

PAS0001

Ingebruikname

OPMERKING

De pomp mag nicht drooglopen. Anders kan de pomp defect raken.

• Gebruik de pomp alleen, als deze ondergedompeld is.

NL

Inschakelen/uitschakelen

• Inschakelen: Steek de netstekker in het stopcontact.
• Het apparatus schakelt onmiddellij k aan.
• Installer de netvoedingskabel zodanig, dat er een druppellus worden gevormd en het diepste punt onder het stopcontact ligt. Daardoor kan omlaag druppelend water Niet in het stopcontactkommen.
• Uitschakelen: Trek de netstekker uit het stopcontact.

Zorg voor een druppellus

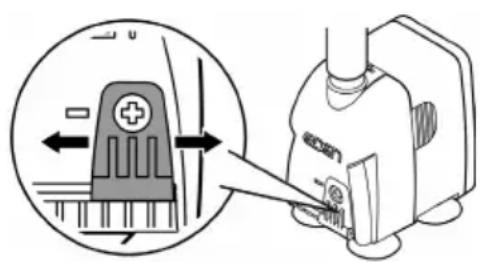

Stel het debiet in

BSE0003
PAS0004

Reiniging en onderhoud

VOORZICHTIG

Gevaar voor letsel door onvoorzienbaar starten. Apparaatinterne bewakingsfuncties konnen het apparaat uitschakelen en zichstandig weeinschakelen.

Trek de stekker uit het stopcontact voordat u aan het apparaat.gaat werken.

OPMERKING

Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen. Deze middelen kunnen de behuizing beschadigen en de werkung van het apparaat in het gedrang brengen; ze zich tevens schadelijk voor dieren, planten en het milieu.

Reinig het apparaat zo möglichk met schoon water en een zachté borstel of een spon; bij hardnekkige verruiling met behulp van het geadviseerde reinigingsmiddel.

Apparaat reinigen

① Reinig het apparaat indien nodig, maar minstens 2 maal peraar.

• Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag: - Azijn- en chloorvrije huishoudreiniger.
• Na het reinigen alle delen met schoon water afspoelen.

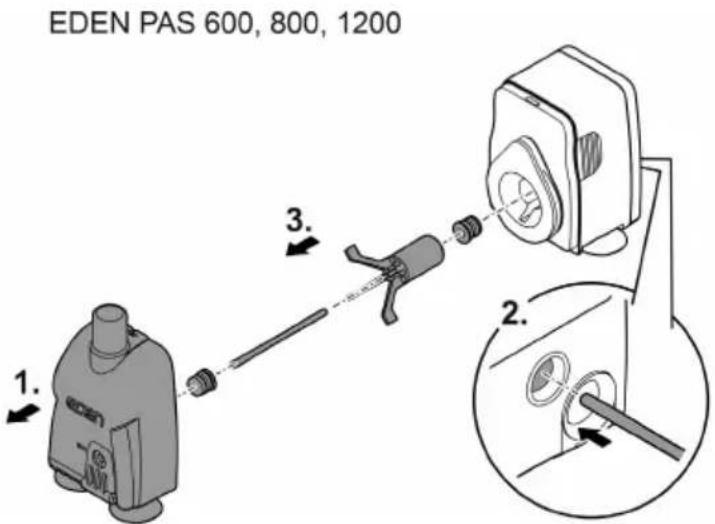

Rotor reinigen/ervangen

Zogaatutewerk:

• Filterkorf met stevige druk van het motorblok trekken.
• Rotor uittnemen, schoonmaken of verrangen
• Bouw het apparaat in omgekeerde volgorde samen.

EDEN PAS 300,500

PAS0003

Storingverhelpen

Storing	Oorzaak	Oplossing
Het apparaat start nicht	Er is geen netspanning	Netspanning controleren
	Rotor geblokkeerd	Apparaat reinigen
Waterstroom onvoldoende	Pomphuis of rotor verontreinigd	Apparaat reinigen
	Debiethoeveelheid op een te laag debiet ingesteld	Debietregelaar in de richting + be- wegen
	Rotor versleten	Rotor verrangen
	Pomphuis verstocht	Apparaat reinigen

Slijtagedelen

• Zuignappen, rotor

Technische gegevens

PAS		300	500	600	800	1200
Aansluitspanning	V AC	230	230	230	230	230
Netfrequentie	Hz	50	50	50	50	50
Maximaal opgenomen vermogen	W	5	5	11	20	25
Max. capaciteit	I/h	300	500	600	800	1150
Max. toevoerhoogte	m	0,5	0,8	1,3	1,5	2
Beschermingsgraad		IPx8	IPx8	IPx8	IPx8	IPx8
Max. dompeldiepte	m	1	1	1	1	1
Diameter aansluiting drukzijde	mm	13	13	13	17	17
Toelaatbaar bereik watertemperatuur	°C	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
Afmetingen	Lengte	mm	35	35	45,5	54
	Breedte	mm	51	51	65	78
	Hoogte	mm	54	54	78	89
Lengte netspanningskabel	m	1,5	1,5	1,5	1,5	1,5
Gewicht	kg	0,2	0,2	0,4	0,6	0,6

NL

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat nicht met het huishoudelijk afval afvoeren.

Verwijder het apparaat via het daartoe bedoelde retourstelsel.
Als u vragen heeft, neem dan contact op met uwplaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparaat conform de voorschriften.
Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.
