MODE D'EMPLOI PondoMax Eco 11000 Pontec

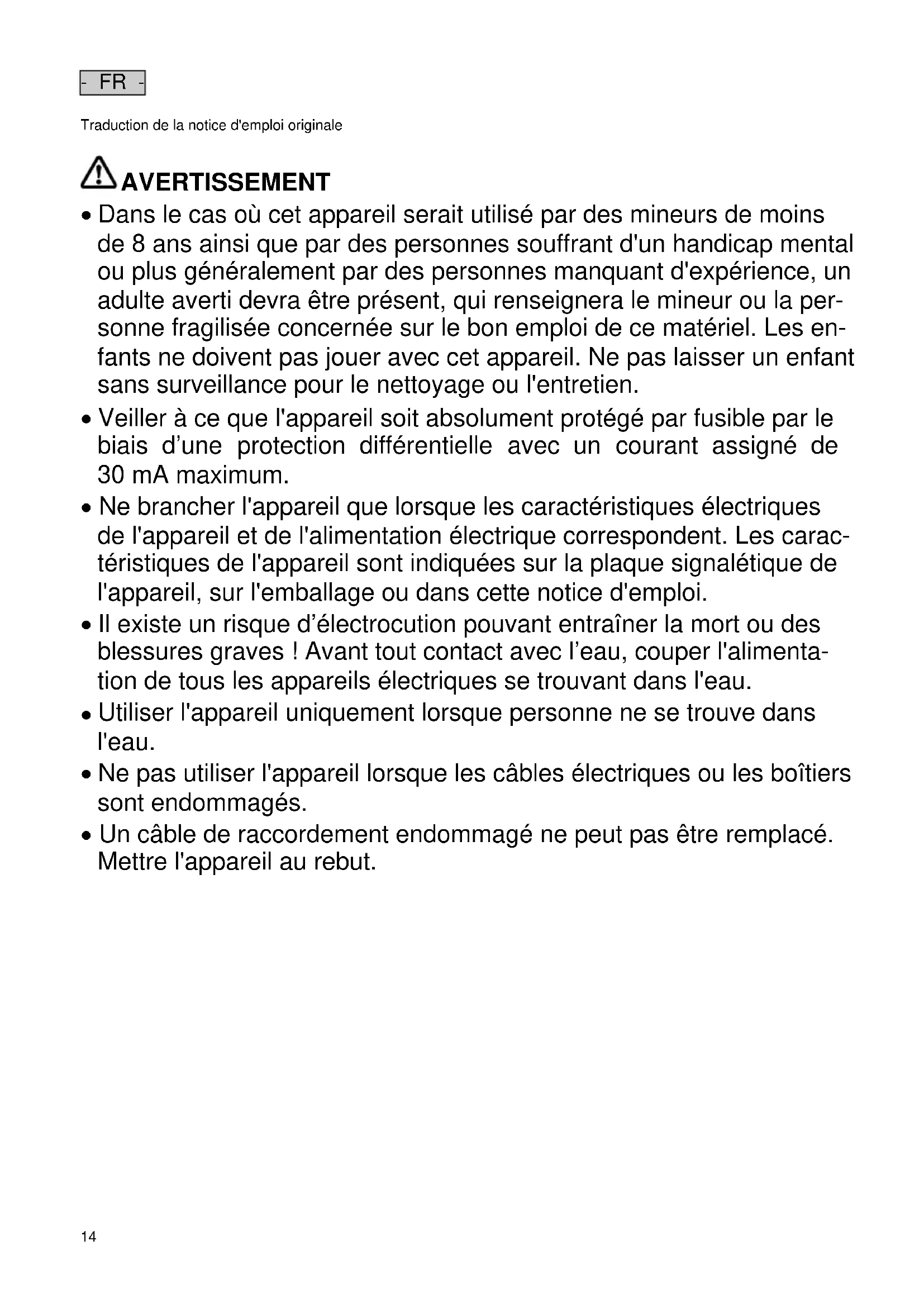

- FR - Traduction de la notice d'emploi originale

Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la per- sonne fragilisée concernée sur le bon emploi de ce matériel. Les en- fants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.

Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d’une protection différentielle avec un courant assigné de 30 mA maximum. Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimentation électrique correspondent. Les carac- téristiques de l'appareil sont indiquées sur la plaque signalétique de l'appareil, sur l'emballage ou dans cette notice d'emploi.

Il existe un risque d’électrocution pouvant entraîner la mort ou des blessures graves ! Avant tout contact avec l’eau, couper l'alimenta- tion de tous les appareils électriques se trouvant dans l'eau.

Utiliser l'appareil uniquement lorsque personne ne se trouve dans l'eau.

Ne pas utiliser l'appareil lorsque les câbles électriques ou les boîtiers sont endommagés. Un câble de raccordement endommagé ne peut pas être remplacé. Mettre l'appareil au rebut.- FR -

Consignes de sécurité Installation électrique correspondant aux prescriptions Les installations électriques doivent répondre aux règlements d'installation nationaux et leur exécution est exclusive- ment réservée à un technicien électricien. Une personne est considérée comme technicien électricien lorsqu'elle est capable et habilitée à apprécier et réaliser les travaux qui lui sont confiés en raison de sa formation technique, de ses connaissances et de son expérience. Travailler en tant que technicien consiste également à identifier d'éventuels dangers et à respecter les normes régio- nales et nationales, les règlements et les dispositions en vigueur qui se rapportent aux tâches à exécuter. En cas de questions et de problèmes, prière de vous adresser à un technicien électricien. Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation en extérieur (protégé contre les projections d'eau). Protéger les raccordements à fiche contre l'humidité. Raccorder l'appareil uniquement à une prise installée de manière réglementaire. Exploitation sécurisée L'unité de fonctionnement dans l'appareil contient un aimant à champ magnétique puissant qui risque d'avoir un im- pact sur les stimulateurs cardiaques ou les défibrillateurs implantés (ICD). Maintenir une distance d'au moins 0,2 m entre l'implant et l'aimant. Tenir la prise de courant et la prise de secteur au sec. Ne pas porter ou tirer l'appareil par les câbles électriques. Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que personne ne puisse trébucher. Ne jamais procéder à des modifications techniques sur l’appareil. Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossible de remédier aux problèmes, contacter le SAV agréé ou en cas de doute le constructeur. N’utiliser que des pièces de rechange et des accessoires d’origine pour l’appareil. Remarques relatives à cette notice d'emploi Avec l'acquisition du produit, PondoMax Eco 1500/2500/3500/5000/8000/11000/14000/17000 vous avez fait le bon choix. Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes. Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité. Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre égale- ment cette notice d'emploi. Avertissements dans cette notice d'emploi Dans cette notice, les avertissements sont classés par mots de signalisation qui indiquent l'ampleur du risque. A V E R T I S S E M E N T signale une situation éventuellement dangereuse. Le non-respect risque d'entraîner la mort ou des blessures graves. A T T E N T I O N signale une situation éventuellement dangereuse. Le non-respect risque d'entraîner de légères blessures et futiles. R E M A R Q U E Informations permettant d’assurer une meilleure compréhension et d’éviter des dommages matériels ou envi- ronnementaux. Références dans cette notice d'emploi A Renvoi à l'illustration, p. ex. Figure A. Renvoi à un autre chapitre.- FR -

Utilisation conforme à la finalité N'utilisez le produit décrit dans ce manuel que de la manière suivante : Pour le pompage d’eau normale d’étang/de bassin pour des jets d’eau et des fontaines. Exploitation dans le respect des données techniques. Les restrictions suivantes sont valables pour l'appareil : Ne pas utiliser dans des piscines naturelles. Ne jamais utiliser dans d'autres liquides que de l'eau. Ne jamais utiliser sans débit d'eau. Ne pas utiliser à des fins commerciales ou industrielles. Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement inflam- mables ou explosifs. A ne pas raccorder à l'alimentation en eau potable. Mise en place et raccordement Raccordement du tuyau Voici comment procéder :

1. Si nécessaire raccourcir le manchon au diamètre de la conduite souple utilisée.

– On réduit de cette manière les pertes de charge.

2. Visser l'embout à étages sur la sortie.

3. Glisser le collier de serrage sur le tuyau, enfiler le tuyau sur le raccord de tuyau et le fixer avec le collier de serrage. Mise en place de l'appareil

Ne jamais exploiter l’appareil dans un bassin de baignade. Le raccordement au secteur doit se trouver à au moins 2 m du bassin. Placer l'appareil à l'horizontale et de manière à ce qu'il soit stable sur une surface d'appui solide. Mise en service R E M A R Q U E L'appareil est détérioré lorsqu’il est utilisé avec un variateur. Il contient des composants électriques fragiles. Ne pas raccorder l'appareil à une alimentation en courant avec variateur. Allumer : Brancher l'appareil sur la tension secteur. L'appareil se met immédiatement en marche. Éteindre : Débrancher l'appareil de la tension secteur. Dépannage Problème Cause Remède La pompe ne démarre pas Absence de tension de réseau Contrôler la tension de réseau Nettoyer/contrôler les conduites d’amenée La pompe ne refoule pas Carter du filtre bouché Nettoyer les enveloppes filtrantes Réduire la longueur du tuyau au minimum, évi- ter les pièces de raccordement inutiles Débit de la pompe insuffisant Carter du filtre bouché Il y a des pertes trop importantes dans les con- duites d'amenée Nettoyer les enveloppes filtrantes Réduire la longueur du tuyau au minimum, évi- ter les pièces de raccordement inutiles La pompe s’arrête après une courte période La pollution de l'eau est trop importante La température de l'eau est trop élevée Nettoyer la pompe Température maximale de l'eau admissible : + +35 °C- FR -

Nettoyage et entretien Nettoyage de l'appareil Recommandations de nettoyage : Nettoyer l'appareil lorsque nécessaire, mais au moins 2 fois par an. Nettoyer en particulier l'unité de fonctionnement et le corps de la pompe. Lorsque la performance se réduit, nettoyer le carter de filtre à l'aide d'une brosse douce en le passant sous l'eau courante. Ne pas utiliser de produits de nettoyage ou de solutions chimiques. Produits de nettoyage recommandés en cas d'entartrages tenaces : – Détergents ménagers exempts de vinaigre et de chlore. Après le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire. PondoMax Eco 1500/2500 Nettoyage/Remplacement de l'unité de fonctionnement Voici comment procéder :

– Les vis servent de sécurité de transport et ne sont pas requises pour le fonctionnement.

2. Actionner le crochet et rabattre la coque supérieure du filtre pour l'ouvrir.

3. Enlever la pompe.

4. Dévisser le corps de pompe et sortir l'unité de fonctionnement.

– Nettoyer toutes les pièces sous l'eau courante avec une brosse douce, les vérifier et, éventuellement, remplacer les pièces endommagées.

5. Remonter l'appareil en suivant l'ordre inverse.

– Poser la conduite de la pompe dans l'ouverture à câble de la coque inférieure de sorte qu'elle à ne pas pouvoir l'écraser lors de la fermeture du carter de filtre. PondoMax Eco 3500 Nettoyage/Remplacement de l'unité de fonctionnement Voici comment procéder :

– Les vis servent de sécurité de transport et ne sont pas requises pour le fonctionnement.

2. Actionner le crochet et rabattre la coque supérieure du filtre pour l'ouvrir.

3. Enlever la pompe.

4. Tourner le carter de pompe dans le sens anti-horaire et le retirer (verrouillage à baïonnette).

– Nettoyer toutes les pièces sous l'eau courante avec une brosse douce, les vérifier et, éventuellement, remplacer les pièces endommagées.

5. Remonter l'appareil en suivant l'ordre inverse.

– Poser la conduite de la pompe dans l'ouverture à câble de la coque inférieure de sorte qu'elle à ne pas pouvoir l'écraser lors de la fermeture du carter de filtre.- FR -

PondoMax Eco 5000/8000/11000/14000/17000 Nettoyage/Remplacement de l'unité de fonctionnement Voici comment procéder :

– Les vis servent de sécurité de transport et ne sont pas requises pour le fonctionnement.

2. Actionner le crochet et rabattre la coque supérieure du filtre pour l'ouvrir.

5. Enlever le corps de pompe, anneau de maintien, joint et unité de fonctionnement compris.

– Nettoyer toutes les pièces sous l'eau courante avec une brosse douce, les vérifier et, éventuellement, remplacer les pièces endommagées.

6. Remonter l'appareil en suivant l'ordre inverse.

– Poser la conduite de la pompe dans l'ouverture à câble de la coque inférieure de sorte qu'elle à ne pas pouvoir l'écraser lors de la fermeture du carter de filtre. Stockage / entreposage pour l'hiver L'appareil n'est pas résistant au gel et doit absolument être désinstallé et entreposé lorsque du gel est prévu. Ci-après, la méthode optimale pour entreposer l'appareil : Nettoyer méticuleusement l'appareil, l'inspecter pour déceler toute présence éventuelle de dommages, absolument remplacer toute pièce endommagée. Protéger les prises électriques contre l'humidité et les salissures. Conserver la pompe immergée et à l'abri du gel. Protéger les fiches ouvertes contre l'humidité et les salissures. Pièces d'usure Unité de fonctionnement Recyclage R E M A R Q U E Il est interdit de mettre cet appareil au rebut en l'évacuant vers la gestion des ordures ménagères. Rendre l'appareil inutilisable en coupant le câble et le mettre au rebut en utilisant le système de retour prévu à cet effet. Conditions de garantie PfG assure une garantie de 3 ans à partir de la date de vente pour tout défaut de matériel ou de fabrication. Les pièces d’usure, comme p.ex. les ampoules, etc., ne tombent pas sous le coup de la garantie. La garantie est valable unique- ment sur présentation du bon d’achat. Le recours en garantie s’annule lors d’une manipulation non conforme à la fina- lité, lors de dommage électrique ou mécanique entraîné par une utilisation abusive ainsi que lors de réparation incor- recte effectuée par un atelier de réparation non autorisé. Les réparations ne doivent être effectuées que par PfG ou par des ateliers de réparation habilités par PfG. Lors de la déclaration de recours en garantie, prière de faire parvenir à PfG la pièce ou l’appareil défectueux avec une description du défaut ainsi que le bon d’achat franco domicile. PfG se réserve le droit de facturer des coûts de main d'œuvre. PfG décline toute responsabilité pour des dommages survenus pendant le transport. Ces derniers devront être immédiatement déclarés auprès du transporteur. Toutes réclamations ultérieures, de quelque nature que ce soit, en particulier les dommages consécutifs, sont exclues. Cette garantie n’a aucun effet sur les réclamations du consommateur final vis-à-vis du négociant.- NL -

Type Tension de raccordement Puissance absorbée Capacité de refoulement Colonne d'eau Profondeur d'immersion Température de l’eau

Type Poids Raccordement arrivée de pompe Raccordement sortie de pompe Longueur de câble

Imperméable aux poussières. Etanche à l'eau jusqu'à une profondeur de 2 m Imperméable aux poussières. Etanche à l'eau jusqu'à une profondeur de 4 m Retirer l’appareil en cas de gel Dangers possibles pour des per- sonnes ayant des stimulateurs cardiaques ! Protéger contre les rayons di- rects du soleil. Ne pas recycler dans les ordures ménagères ! Lire la notice d'emploi
