BEDIENUNGSANLEITUNG PondoMax Eco 11000 Pontec

Gebrauchsan leitung EN Operating instructions

- DE - Original Gebrauchsanleitung

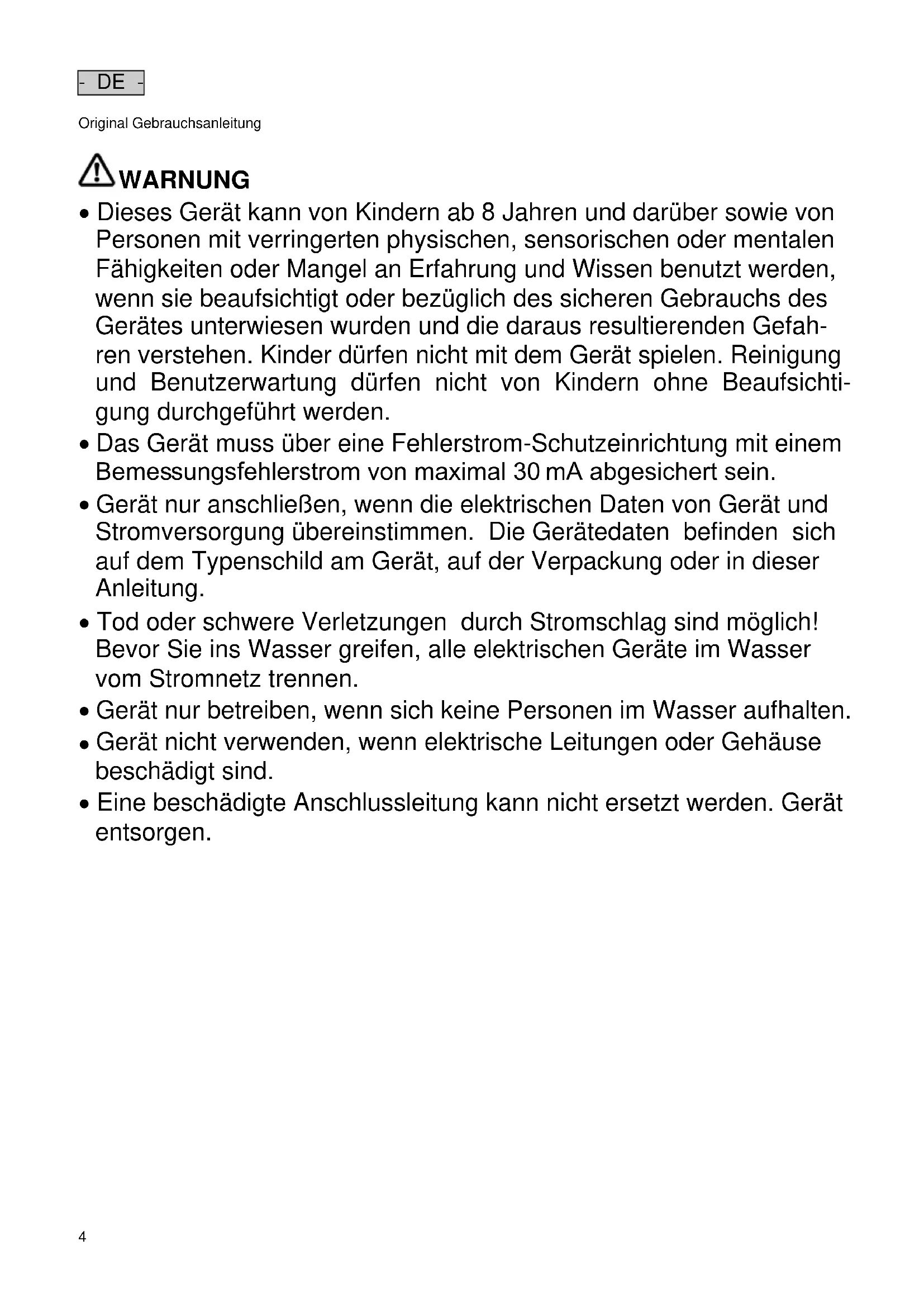

WARNUNG WARNUNG Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah- ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichti- gung durchgeführt werden.

Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemes sungsfehlerstrom von maximal 30 mA abgesichert sein.

Gerät nur anschließen, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anleitung. Tod oder schwere Verletzungen durch Stromschlag sind möglich! Bevor Sie ins Wasser greifen, alle elektrischen Geräte im Wasser vom Stromnetz trennen.

Gerät nur betreiben, wenn sich keine Personen im Wasser aufhalten.

Gerät nicht verwenden, wenn elektrische Leitungen oder Gehäuse beschädigt sind. Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Gerät entsorgen.- DE -

Sicherheitshinweise Vorschriftsmäßige elektrische Installation Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elekt- rofachkraft vorgenommen werden. Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen, Vorschriften und Bestimmungen. Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft. Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt). Steckerverbindungen vor Feuchtigkeit schützen. Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen. Sicherer Betrieb Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Mindestens 0,2 m Abstand zwischen Implantat und Magnet einhalten. Halten Sie die Steckdose und den Netzstecker trocken. Gerät nicht an der elektrischen Leitung tragen oder ziehen. Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann. Niemals technische Änderungen am Gerät vornehmen. Nur die Arbeiten am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben lassen, eine autorisierte Kundendienststelle oder im Zweifelsfall den Hersteller kontaktieren. Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden. Hinweise zu dieser Gebrauchsanleitung Mit dem Kauf des Produkts PondoMax Eco 1500/2500/3500/5000/8000/11000/14000/17000 haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch. Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter. Warnhinweise in dieser Anleitung Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen. W A R N U N G Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein. V O R S I C H T Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachtung kann leichte oder geringfügige Verletzung die Folge sein. H I N W E I S Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden dienen. Verweise in dieser Anleitung A Verweis auf eine Abbildung, z. B. Abbildung A. Verweis auf ein anderes Kapitel.- DE -

Bestimmungsgemäße Verwendung Das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt verwenden: Zum Pumpen von normalem Teichwasser für Springbrunnen und Fontänen. Betrieb unter Einhaltung der technischen Daten. Für das Gerät gelten folgende Einschränkungen: Nicht in Schwimmteichen verwenden. Niemals mit anderen Flüssigkeiten als Wasser betreiben. Niemals ohne Wasserdurchfluss betreiben. Nicht für gewerbliche oder industrielle Zwecke verwenden. Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen. Nicht an die Hauswasserversorgung anschließen. Aufstellen und Anschließen Schlauch anschließen So gehen Sie vor:

1. Falls erforderlich, Stufenschlauchtülle auf den Durchmesser des verwendeten Schlauchs kürzen.

– Dadurch werden Druckverluste reduziert.

2. Die Stufenschlauchtülle auf den Ausgang schrauben.

3. Schlauchschelle über den Schlauch schieben, Schlauch auf die Schlauchtülle stecken und mit Schlauchschelle si-

chern. Gerät aufstellen

Gerät niemals im Schwimmteich betreiben. Netzanschluss muss mindestens 2 m vom Teich entfernt liegen. Das Gerät waagerecht und standsicher auf festem Untergrund aufstellen. Inbetriebnahme H I N W E I S Gerät wird zerstört, wenn es mit einem Dimmer betrieben wird. Es enthält empfindliche elektrische Bauteile. Gerät nicht an eine dimmbare Stromversorgung anschließen. Einschalten: Gerät mit dem Netz verbinden. Das Gerät schaltet sich sofort ein. Ausschalten: Gerät vom Netz trennen. Störungsbeseitigung Störung Ursache Abhilfe Die Pumpe läuft nicht an Netzspannung fehlt Netzspannung überprüfen Zuleitungen kontrollieren Pumpe fördert nicht Filtergehäuse verstopft Filterschalen reinigen Schlauchlänge auf nötiges Minimum reduzie- ren Unnötige Verbindungsteile vermeiden Fördermenge ungenügend Filtergehäuse verstopft Filterschalen reinigen Zu hohe Verluste in den Zuleitungen Größeren Schlauchdurchmesser wählen Stufenschlauchtülle auf Schlauchdurchmesser anpassen Pumpe schaltet nach kurzer Laufzeit ab Starke Wasserverschmutzung Pumpe reinigen Wassertemperatur zu hoch Maximale Wassertemperatur von +35 °C ein- halten- DE -

Reinigung und Wartung Gerät reinigen Empfehlung zur Reinigung: Gerät nach Bedarf, aber mindestens 2-mal jährlich, reinigen. An der Pumpe besonders Laufeinheit und Pumpengehäuse reinigen. Bei nachlassender Leistung das Filtergehäuse mit einer weichen Bürste unter fließendem Wasser reinigen. Keine Reinigungsmittel oder chemische Lösungen verwenden. Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen: – Essig- und chlorfreien Haushaltsreiniger. Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen. PondoMax Eco 1500/2500 Laufeinheit reinigen/ersetzen So gehen Sie vor:

1. Die Schrauben entfernen.

– Die Schrauben dienen als Transportsicherung und sind für den Betrieb nicht erforderlich.

2. Den Rasthaken betätigen und die Filteroberschale aufklappen.

3. Die Pumpe herausnehmen.

4. Das Pumpengehäuse abdrehen und Laufeinheit herausziehen.

– Alle Teile unter fließendem Wasser und mit einer weichen Bürste reinigen, beschädigte Teile ersetzen.

5. Gerät in umgekehrter Reihenfolge zusammenbauen.

– Die Leitung der Pumpe so in die Kabelöffnung der Filterunterschale legen, dass die Leitung beim Schließen des Filtergehäuses nicht gequetscht wird. PondoMax Eco 3500 Laufeinheit reinigen/ersetzen So gehen Sie vor:

1. Die Schrauben entfernen.

– Die Schrauben dienen als Transportsicherung und sind für den Betrieb nicht erforderlich.

2. Den Rasthaken betätigen und die Filteroberschale aufklappen.

3. Die Pumpe herausnehmen.

4. Pumpengehäuse entgegen dem Uhrzeigersinn drehen und entfernen (Bajonettverschluss).

– Alle Teile unter fließendem Wasser und mit einer weichen Bürste reinigen, beschädigte Teile ersetzen.

5. Gerät in umgekehrter Reihenfolge zusammenbauen.

– Die Leitung der Pumpe so in die Kabelöffnung der Filterunterschale legen, dass die Leitung beim Schließen des Filtergehäuses nicht gequetscht wird. PondoMax Eco 5000/8000/11000/14000/17000 Laufeinheit reinigen/ersetzen So gehen Sie vor:

1. Die Schrauben entfernen.

– Die Schrauben dienen als Transportsicherung und sind für den Betrieb nicht erforderlich.

2. Den Rasthaken betätigen und die Filteroberschale aufklappen.

3. Die Pumpe herausnehmen.

4. Die Schrauben entfernen.

5. Das Pumpengehäuse mit Haltering, Dichtung und Laufeinheit abnehmen.

– Alle Teile unter fließendem Wasser und mit einer weichen Bürste reinigen, beschädigte Teile ersetzen.

6. Gerät in umgekehrter Reihenfolge zusammenbauen.

– Die Leitung der Pumpe so in die Kabelöffnung der Filterunterschale legen, dass die Leitung beim Schließen des Filtergehäuses nicht gequetscht wird.- DE -

Lagern/Überwintern Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert werden. So lagern Sie das Gerät richtig: Gerät gründlich reinigen, auf Beschädigungen prüfen, beschädigte Teile ersetzen. Elektrische Anschlüsse vor Feuchtigkeit und Verschmutzung schützen. Pumpe getaucht und frostfrei lagern. Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen. Verschleißteile Laufeinheit Entsorgung H I N W E I S Dieses Gerät darf nicht als Hausmüll entsorgt werden. Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahme- system entsorgen. Garantiebedingungen PfG gewährt 3 Jahre Garantie ab Verkaufsdatum auf nachweisbare Material- und Fabrikationsfehler. Verschleißteile, wie z.B. Leuchtmittel etc. sind nicht Bestandteile der Garantie. Voraussetzung für die Garantieleistung ist die Vorlage des Kaufbeleges. Der Garantieanspruch erlischt bei unsachgemäßer Handhabung, elektrischer oder mechanischer Beschädigung durch missbräuchliche Anwendung sowie bei unsachgemäßer Reparatur durch nicht autorisierte Werk- stätten. Reparaturen dürfen nur von PfG oder von PfG autorisierten Werkstätten durchgeführt werden. Bei der Anmel- dung von Garantieansprüchen senden Sie das beanstandete Gerät oder das defekte Teil mit Fehlerbeschreibung und Kaufbeleg frei Haus an PfG. PfG behält sich vor Montagekosten in Rechnung zu stellen. Für Transportschäden haftet PfG nicht. Diese müssen umgehend gegen den Transporteur geltend gemacht werden. Weitergehende Ansprüche, gleich welcher Art, insbesondere für Folgeschäden, sind ausgeschlossen. Diese Garantie berührt nicht die Ansprüche des Endkunden gegen den Händler.- EN -

1. Falls erforderlich, Stufenschlauchtülle auf den Durchmesser des verwendeten Schlauchs kürzen.

– Dadurch werden Druckverluste reduziert.

Typ Anschlussspannung Leistungsaufname Förderleistung Wassersäule Tauchtiefe Wassertemperatur

Typ Gewicht Anschluss Pumpeneingang Anschluss Pumpenausgang Kabellänge

Staubdicht. Wasserdicht bis 2 m Tiefe Staubdicht. Wasserdicht bis 4 m Tiefe Bei Frost das Gerät deinstallie- ren Mögliche Gefahren für Personen mit Herzschrittmachern! Vor direkter Sonnen-einstrahlung schützen. Nicht mit normalem Hausmüll entsorgen! Lesen Sie die Ge- brauchsanleitung
