MANUALE UTENTE PondoMax Eco 11000 Pontec

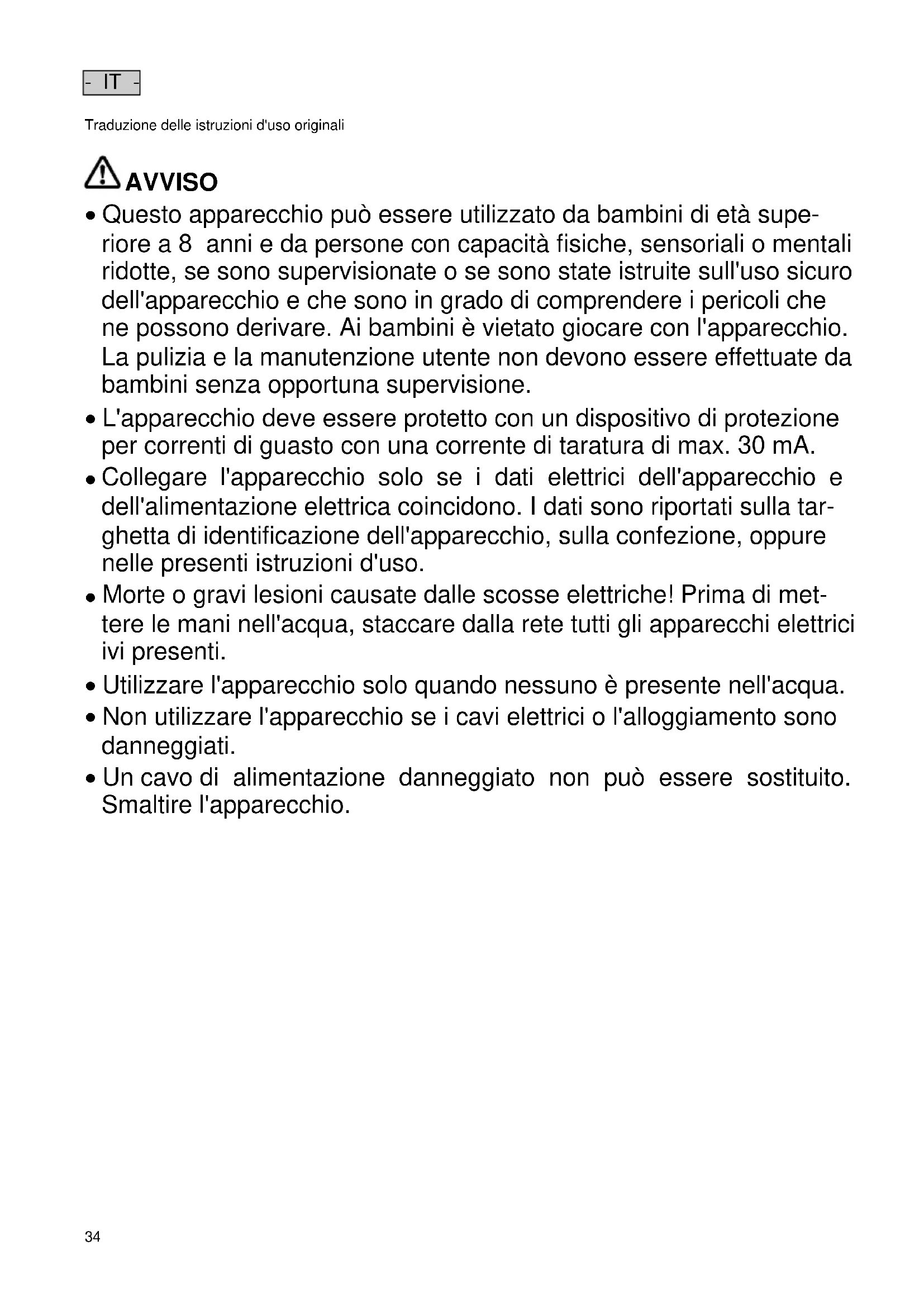

- IT - Traduzione delle istruzioni d'uso originali

Questo apparecchio può essere utilizzato da bambini di età supe- riore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare. Ai bambini è vietato giocare con l'apparecchio. La pulizia e la manutenzione utente non devono essere effettuate da bambini senza opportuna supervisione.

L'apparecchio deve essere protetto con un dispositivo di protezione per correnti di guasto con una corrente di taratura di max. 30 mA.

Collegare l'apparecchio solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono. I dati sono riportati sulla tar- ghetta di identificazione dell'apparecchio, sulla confezione, oppure nelle presenti istruzioni d'uso.

Morte o gravi lesioni causate dalle scosse elettriche! Prima di met- tere le mani nell'acqua, staccare dalla rete tutti gli apparecchi elettrici ivi presenti.

Utilizzare l'apparecchio solo quando nessuno è presente nell'acqua.

Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati.

Un cavo di alimentazione danneggiato non può essere sostituito. Smaltire l'apparecchio.- IT -

Avvertenze di sicurezza Installazione elettrica conforme alle norme Le installazioni elettriche devono soddisfare le disposizioni d'installazione nazionali e possono essere eseguite solo da un elettricista specializzato. Una persona viene considerata un elettricista specializzato se essa è abilitata e autorizzata - data la formazione professionale, le cognizioni tecniche e l'esperienza - a valutare e ad eseguire gli interventi conferiti. Il lavoro del tecnico comprende anche il saper riconoscere eventuali pericoli e l'osservanza delle norme, prescrizioni e disposizioni nazio- nali vigenti in materia. Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi. I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua). Proteggere i connettori dall'infiltrazione di umidità. Collegare l'apparecchio solo ad una presa installata secondo le norme. Funzionamento sicuro L'unità rotante all'interno dell'apparecchio contiene un magnete con un forte campo magnetico, che può condizionare pacemaker o defibrillatori impiantati (ICD). Mantenere una distanza di almeno 0,2 m fra impianto e magnete. Mantenere presa e spina sempre asciutte. Non trasportare né tirare l'apparecchio per il cavo elettrico. Posare i cavi in modo che siano protetti contro i danni e assicurarsi che nessuno possa cadervi sopra. Non apportare mai modifiche tecniche all'apparecchio. Eseguire sull'apparecchio solo le operazioni descritte in queste istruzioni. In caso di mancata risoluzione dei problemi, rivolgersi ad un centro d'assistenza autorizzato o in caso di dubbio al produttore. Impiegare per l'apparecchio solo parti di ricambio ed accessori originali. Note sulle presenti istruzioni d'uso Avete fatto un'ottima scelta acquistando il prodotto PondoMax Eco 1500/2500/3500/5000/8000/11000/14000/17000. Prima della messa in servizio leggere attentamente le istruzioni d'uso e familiarizzare con l'apparecchio. Eseguire tutte le operazioni su e con questo apparecchio osservando sempre le presenti istruzioni. Osservare attentamente le norme di sicurezza al fine di garantire un impiego corretto e sicuro dell'apparecchio. Conservare accuratamente queste istruzioni d'uso. Consegnarle al nuovo acquirente in caso di cambio di proprietà. Indicazioni di pericolo utilizzate in queste istruzioni Le avvertenze contenute in queste istruzioni sono contrassegnate da parole segnaletiche che indicano l'entità del ri- schio. A V V I S O Definisce una situazione possibilmente pericolosa. In caso di inosservanza ne possono conseguire la morte o serie lesioni. C A U T E L A Definisce una situazione possibilmente pericolosa. In caso di inosservanza ne possono conseguire leggere o lievi lesioni. N O T A Informazioni destinate ad una migliore comprensione o alla prevenzione di possibili danni materiali o all'am- biente. Riferimenti utilizzati in queste istruzioni A Rimando ad una figura, ad es. figura A. Rimando ad un altro capitolo.- IT -

Impiego ammesso Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue: Per il pompaggio di normale acqua di laghetto per fontane a zampillo e fontane. Funzionamento in conformità alle caratteristiche tecniche. Per l'apparecchio valgono le seguenti restrizioni: Non utilizzarlo in laghetti destinati al nuoto. Non utilizzare l'apparecchio con liquidi diversi dall'acqua. Non utilizzarlo mai senza flusso d'acqua. Non utilizzarlo per scopi commerciali o industriali. Non utilizzarlo unitamente a prodotti chimici, generi alimentari, sostanze facilmente infiammabili o esplosive. Non allacciare all'impianto di acqua a uso domestico. Installazione e allacciamento Collegare il tubo flessibile Procedere nel modo seguente:

1. Se necessario accorciare la boccola a gradini sul diametro del tubo flessibile utilizzato.

– In tal modo vengono ridotte le perdite di pressione.

2. Avvitare la boccola a gradini sull'uscita.

3. Spingere la fascetta sul tubo flessibile, innestare il tubo flessibile sul manicotto a gradini e poi bloccare con la fa- scetta. Installare l'apparecchio

Non utilizzare mai l'apparecchio nel laghetto adibito a piscina. L'allacciamento alla rete deve distare minimo 2 m dal laghetto. Installare l'apparecchio in posizione orizzontale e in modo stabile su un fondo resistente. Messa in funzione N O T A L'apparecchio viene danneggiato irreparabilmente se viene utilizzato con un dimmer. Nell'apparecchio sono incorporati componenti elettrici sensibili. Non collegare l'apparecchio ad una alimentazione elettrica regolabile. Avviamento: Collegare l'apparecchio alla rete. L'apparecchio si avvia immediatamente. Spegnimento: Staccare l'apparecchio dalla rete. Eliminazione di anomalie Guasto Causa Rimedio La pompa non si avvia Manca tensione di rete Controllare la tensione di rete Pulire/controllare le condutture di alimenta- zione La pompa non alimenta Scatola del filtro intasata Pulire le coppe dei filtri Ridurre la lunghezza del tubo flessibile al mi- nimo necessario, rinunciare a parti di collega- mento non necessarie Portata insufficiente Scatola del filtro intasata Perdite troppo evidenti nelle condutture di ali- mentazione Pulire le coppe dei filtri Ridurre la lunghezza del tubo flessibile al mi- nimo necessario, rinunciare a parti di collega- mento non necessarie La pompa si disinserisce dopo un breve tempo di funzionamento Forte inquinamento dell'acqua Temperatura dell'acqua troppo alta Pulire la pompa Badare che la temperatura massima dell'acqua non s uperi i +35 °C- IT -

Pulizia e manutenzione Pulizia dell'apparecchio Suggerimento per la pulizia: Pulire l'apparecchio quando necessario, ma almeno 2 volte all'anno. Nella pompa, pulire soprattutto l'unità rotante e la scatola della pompa. Se le prestazioni dovessero diminuire, pulire la scatola del filtro sotto acqua corrente utilizzando una spazzola mor- bida. Non utilizzare detergenti o soluzioni chimiche. Detergenti consigliati per calcificazioni resistenti: – Detergente per uso domestico senza aceto e cloro. Una volta puliti tutti i componenti, risciacquare accuratamente con acqua limpida. PondoMax Eco 1500/2500 Pulire/sostituire l'unità rotante Procedere nel modo seguente:

1. Rimuovere le viti.

– Le viti servono come fermo per il trasporto e non sono necessarie per il funzionamento.

2. Attivare il gancio di arresto e aprire la tazza superiore del filtro.

3. Estrarre la pompa.

4. Svitare il corpo della pompa ed estrarre l'unità di funzionamento.

– Pulire tutti i componenti sotto acqua corrente utilizzando una spazzola morbida ed eventualmente sostituire le parti danneggiate.

5. Montare l'apparecchio seguendo l'ordine inverso.

– Posare il cavo della pompa facendolo passare attraverso l'apertura del cavo sulla tazza inferiore del filtro in modo tale che non venga schiacciato durante la chiusura della scatola del filtro. PondoMax Eco 3500 Pulire/sostituire l'unità rotante Procedere nel modo seguente:

1. Rimuovere le viti.

– Le viti servono come fermo per il trasporto e non sono necessarie per il funzionamento.

2. Attivare il gancio di arresto e aprire la tazza superiore del filtro.

3. Estrarre la pompa.

4. Girare il corpo della pompa in senso antiorario e poi rimuoverlo (chiusura a baionetta).

– Pulire tutti i componenti sotto acqua corrente utilizzando una spazzola morbida ed eventualmente sostituire le parti danneggiate.

5. Montare l'apparecchio seguendo l'ordine inverso.

– Posare il cavo della pompa facendolo passare attraverso l'apertura del cavo sulla tazza inferiore del filtro in modo tale che non venga schiacciato durante la chiusura della scatola del filtro.- IT -

PondoMax Eco 5000/8000/11000/14000/17000 Pulire/sostituire l'unità rotante Procedere nel modo seguente:

1. Rimuovere le viti.

– Le viti servono come fermo per il trasporto e non sono necessarie per il funzionamento.

2. Attivare il gancio di arresto e aprire la tazza superiore del filtro.

3. Estrarre la pompa.

4. Rimuovere le viti.

5. Rimuovere il corpo della pompa con anello di fissaggio, guarnizione e unità di funzionamento.

– Pulire tutti i componenti sotto acqua corrente utilizzando una spazzola morbida ed eventualmente sostituire le parti danneggiate.

6. Montare l'apparecchio seguendo l'ordine inverso.

– Posare il cavo della pompa facendolo passare attraverso l'apertura del cavo sulla tazza inferiore del filtro in modo tale che non venga schiacciato durante la chiusura della scatola del filtro. Immagazzinaggio/Invernaggio L'apparecchio non è a prova di gelo e quindi deve essere smontato e immagazzinato se si prevede l'arrivo del gelo. Immagazzinare correttamente l'apparecchio procedendo nel modo seguente: Pulire accuratamente l'apparecchio, controllare se sono presenti dei danni, sostituire i componenti danneggiati. Proteggere i collegamenti elettrici contro l'umidità e lo sporco. Conservare la pompa in posizione immersa e al riparo dal gelo. Proteggere i collegamenti elettrici aperti contro l'umidità e lo sporco. Pezzi soggetti a usura Unità rotante Smaltimento N O T A Non smaltire questo apparecchio gettandolo nei rifiuti domestici! Rendere inutilizzabile l'apparecchio tagliando i cavi e poi smaltirlo attraverso l'apposito sistema di ritiro. Condizioni di garanzia PfG concede 3 anni di garanzia a partire dalla data di vendita su difetti comprovabili di materiale e fabbricazione. Non sono coperte da garanzia le parti soggette a usura, ad es. i corpi luminosi. Condizione per la prestazione della garan- zia è la presentazione del documento di prova dell'acquisto. Il diritto di garanzia si estingue in caso di uso non appro- priato, danno elettrico o meccanico dovuto a impiego improprio nonché in caso di riparazione non idonea da parte di officine non autorizzate. Le riparazioni possono venire eseguite solo da PfG o da officine autorizzate da PfG. In caso di domanda di garanzia inviate franco domicilio a PfG l'apparecchio oggetto del reclamo o la parte difettosa con la descri- zione dei difetti ed il documento di prova dell'acquisto. PfG si riserva di fatturare le spese di montaggio. PfG non ri- sponde per danni da trasporto. Questi vanno fatti valere immediatamente nei confronti del trasportatore. Ulteriori diritti di qualsiasi genere, in particolare per danni indiretti, sono esclusi. Questa garanzia non tocca i diritti del cliente finale nei riguardi del rivenditore.- DA -

Tipo Tensione di attacco Potenza assorbita Portata Colonna d'acqua Profondità d'immersione Temperatura dell'acqua

Tipo Peso Collegamento ingresso della pompa Collegamento uscita della pompa Lunghezza cavo

A tenuta di polvere. Imper- meabile all'acqua fino a 2 m di profondità. A tenuta di polvere. Imper- meabile all'acqua fino a 4 m di profondità. In caso di gelo disinstalllare l'ap- parecchio Possibili pericoli per persone con pace-maker! Proteggere contro i raggi solari diretti. Non smaltire con normali rifiuti domestici! Leggete le istruzioni d'uso!
