ПОСІБНИК КОРИСТУВАЧА PondoMax Eco 11000 Pontec

експлуатації RU Руководство по эксплуатации PondoMax Eco 1500/2500/3500/5000/8000/11000/14000/17000- -

- UK - Переклад оригінального посібника з експлуатації

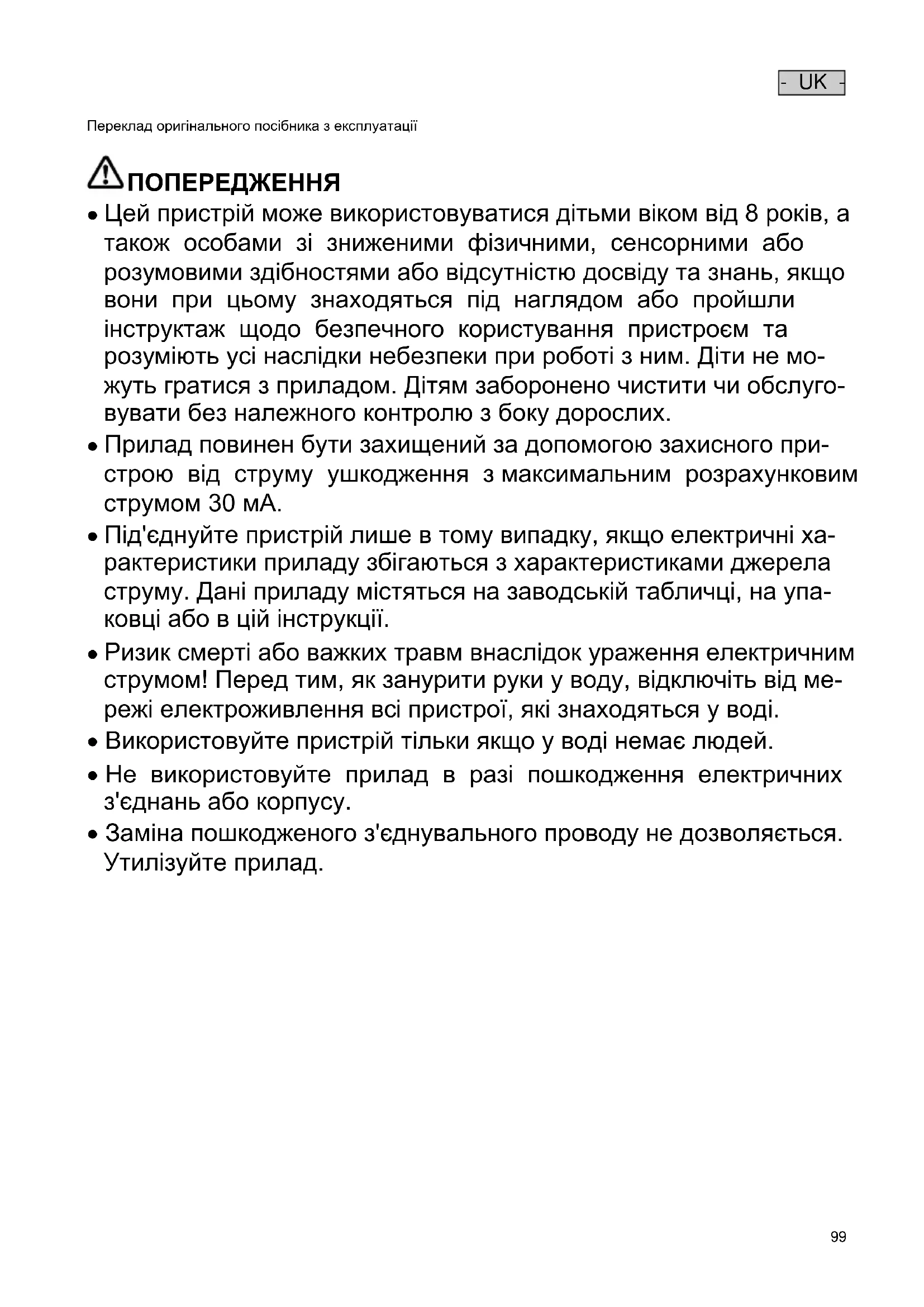

ПОПЕРЕДЖЕННЯ ПОПЕРЕДЖЕННЯ

Цей пристрій може використовуватися дітьми віком від 8 років, а також особами зі зниженими фізичними, сенсорними або

мовими здібностями або відсутністю досвіду та знань, якщо вони при цьому знаходяться під наглядом або пройшли

труктаж щодо безпечного користування пристроєм та

міють усі наслідки небезпеки при роботі з ним. Діти не мо- жуть гратися з приладом. Дітям заборонено чистити чи обслуго-

вати без належного контролю з боку дорослих.

Прилад повинен бути захищений за допомогою захисного при-

трою від струму ушкодження з максимальним розрахунковим струмом 30 мА.

Під'єднуйте пристрій лише в тому випадку, якщо електричні ха- рактеристики приладу збігаються з характеристиками джерела

труму. Дані приладу містяться на заводській табличці, на упа- ковці або в цій інструкції.

Ризик смерті або важких травм внаслідок ураження електричним струмом! Перед тим, як занурити руки у воду, відключіть від ме- режі електроживлення вс і пристрої, які знаходяться у воді. Використовуйте пристрій тільки якщо у воді немає людей. Не використовуйте прилад в разі пошкодження електричних з'єднань або корпусу. Заміна пошкодженого з'єднувального проводу не дозволяється. Утилізуйте прилад.- UK -

Інструкція з техніки безпеки Електричний монтаж згідно з правилами Електромонтаж повинен відповідати національним будівельним інструкціям і виконуватися тільки кваліфікова- ними електриками. Особа вважається кваліфікованим електриком, тільки якщо вона на підставі професійного навчання, знання й досвіду підходить для виконання й оцінки доручених робіт. Спеціаліст також повинен вміти визначати можливі небезпеки, дотримуватися чинних регіональних і національних норм, приписів і положень. У разі виникнення питань і проблем звертайтеся до фахівця-електрика. Подовжувачі й розподільники (наприклад, колодки) повинні бути призначені для використання на відкритому повітрі (захищені від водяних бризок). Штепсельні роз’єми необхідно захистити від впливу вологи. Підключайте прилад тільки до розетки, встановленої згідно з інструкцією. Безпечна робота Турбіна пристрою містить у своїй конструкції магніт із сильним магнітним полем, що може вплинути на роботу кардіостимулятора або імплантованого дефібрилятора (ICD). Мінімальна відстань між імплантатом і магнітом має бути принаймні 0,2 м. Розетку та мережевий штекер берегти від попадання вологи. Забороняється тягнути або нести пристрій за електричні кабелі. Кабелі слід прокладати так, щоб захистити їх від ушкоджень і не створювати небезпеку падіння для людей. Забороняється змінювати конструкцію пристрою. Проводьте на пристрої тільки ті роботи, які описані в цій інструкції. Якщо проблеми не вдається усунути, зверніться до авторизованого сервісного центру або, в разі сумнівів, до виробника. Для пристрою можна використовувати тільки оригінальні запасні частини й оригінальне оснащення. Вказівки до цієї інструкції з експлуатації Придбавши дану продукцію PondoMax Eco 1500/2500/3500/5000/8000/11000/14000/17000, Ви зробили гарний

Перед першим використанням пристрою ретельно прочитайте інструкцію з експлуатації і ознайомтеся з при- строєм. Всі роботи з даним приладом та на ньому дозволяється проводити тільки при дотриманні умов цієї ін- струкції по експлуатації. Обов’язково дотримуйтеся правил техніки безпеки для правильного та безпечного використання пристрою. Ретельно зберігайте цю інструкцію з експлуатації. У випадку зміни власника передайте йому інструкцію з експлуатації. Попередження, що використовуються у цій інструкції з експлуатації Попереджувальні сигнали в цій інструкції класифікуються за допомогою сигнальних слів, які позначають розмір

П О П Е Р Е Д Ж Е Н Н Я Означає можливо небезпечну ситуацію. При недотримання може призвести до смерті або важкої травми. О Б Е Р Е Ж Н О Означає можливо небезпечну ситуацію. Недотримання може призвести до легкої або незначної травми. В К А З І В К А Інформація, що слугує кращому розумінню або запобіганню можливої шкоди майну чи навколишньому середовищу. Примітки, що використовуються у цій інструкції з експлуатації A Посилання на малюнок, наприклад малюнок А. Посилання на іншу главу.- UK -

Використання пристрою за призначенням Використовуйте пристрій, описаний у цій інструкції, лише наступним чином: Для циркуляції звичайної ставкової води в фонтанах. Експлуатація з дотриманням технічних характеристик. На прилад поширюються наступні обмеження: Не використовувати у ставку, призначеному для плавання. Ніколи не перекачуйте іншу рідину, крім води. Ніколи не експлуатувати без подачі води. Не для комерційного або промислового використання. Не допускати контакту з хімікатами, харчовими продуктами, легкозаймистими та вибуховими матеріалами Не підключати до водопроводу в будинку. Встановлення та підключення Під’єднання шланга Необхідно виконати наступні дії:

2. Накрутити насадку шланга на вихід.

3. Насунути шланговий хомут на шланг, вдягнути шланг на шланговий штуцер і зафіксувати шланговим хому-

Встановлення пристрою

Ніколи не використовуйте прилад у водоймі. Підключення до мережі повинно бути на відстані не менше 2 м від ставка. Встановлювати прилад на твердій основі в горизонтальному стійкому положенні. Введення в експлуатацію П Р И М І Т К А Пристрій пошкоджується, коли він використовується з реостатом. Він містить чутливі електричні еле-

Не приєднуйте пристрій до джерела живлення з можливістю регулювання. Увімкнення. Підключіть пристрій до електромережі. Пристрій вмикається одразу. Вимкнення. Від’єднайте пристрій від електромережі. Усунення несправностей Несправність

Насос не вмикається Відсутня напруга в мережі Перевірити мережу

ити пристрій/перевірити шланг Насос не перекачує воду Засмітився корпус фільтра Почистити фільтраційні пластини Скоротити до необхідного мінімуму довжину шлангу, відмовитись від використання непо- трібних з’єднувачів Недостатня потужність Засмітився корпус фільтра Великі втрати під час перекачування по

Почистити фільтраційні пластини Скоротити до необхідного мінімуму довжину шлангу, відмовитися від використання непо- трібних з’єднувачів Через короткий проміжок часу насос вимика-

Дуже забруднена вода Занадто висока температура води Прочистити насос Температура води не повинна перевищу-

Чистка і догляд Очищення пристрою Рекомендації щодо очищення: Очищуйте прилад у разі необхідності, але щонайменше 2 рази на рік. В насосі очищуйте, передусім, турбіну та кожух насоса. При зменшенні продуктивності очистити корпус фільтра м’якою щіткою під проточною водою. Не використовуйте мийні засоби або хімічні розчини. Рекомендовані засоби для чищення при стійкому вапняному відкладенні: – Побутові засоби для чищення на основі оцтової кислоти та хлору. Ретельно промити всі деталі чистою водою після чистки. PondoMax Eco 1500/2500 Очищення/заміна турбіни Необхідно виконати наступні дії:

– Гвинти використовуються для кріплення при транспортуванні і непотрібні для роботи пристрою.

2. Натиснути на фіксатор і підняти верхню частину фільтра вгору.

4. Відкрутити корпус насоса і витягнути турбіну.

– Очистити всі деталі під проточною водою м’якою щіткою, замінити пошкоджені.

5. Зібрати пристрій у зворотній послідовності.

– Провести кабель насоса в отвір для кабелю у нижній частині фільтра таким чином, щоб він не стискався при закриванні корпусу фільтра. PondoMax Eco 3500 Очищення/заміна турбіни Необхідно виконати наступні дії:

– Гвинти використовуються для кріплення при транспортуванні і непотрібні для роботи пристрою.

2. Натиснути на фіксатор і підняти верхню частину фільтра вгору.

4. Поверніть корпус насоса проти годинникової стрілки і видаліть (байонетне з’єднання).

– Очистити всі деталі під проточною водою м’якою щіткою, замінити пошкоджені.

5. Зібрати пристрій у зворотній послідовності.

– Провести кабель насоса в отвір для кабелю у нижній частині фільтра таким чином, щоб він не стискався при закриванні корпусу фільтра. PondoMax Eco 5000/8000/11000/14000/17000 Очищення/заміна турбіни Необхідно виконати наступні дії:

– Гвинти використовуються для кріплення при транспортуванні і непотрібні для роботи пристрою.

2. Натиснути на фіксатор і підняти верхню частину фільтра вгору.

5. Зняти корпус насоса зі стопорним кільцем, ущільненням та турбіною.

– Очистити всі деталі під проточною водою м’якою щіткою, замінити пошкоджені.

6. Зібрати пристрій у зворотній послідовності.

– Провести кабель насоса в отвір для кабелю у нижній частині фільтра таким чином, щоб він не стискався при закриванні корпусу фільтра.- UK -

Зберігання пристрою, в т. ч. взимку Пристрій не морозостійкий і в умовах очікування морозу його необхідно витягнути та зберігати. Зберігайте пристрій відповідним способом: Повністю очистіть прилад. Перевірте його на наявність пошкоджень та замініть пошкоджені деталі. Забезпечте захист електричних з'єднань від вологи та забруднення. Занурте насос у воду та забезпечте захист від замерзання. Забезпечте захист відкритих роз'ємів від вологи та забруднення. Деталі, що швидко зношуються

В К А З І В К А Цей пристрій заборонено утилізувати разом із побутовими відходами. Треба, відрізавши кабель, зробити пристрій непрацездатним і утилізувати через передбачену си- стему повторного використання. Умови гарантії Компанія PfG надає 3 роки гарантії, починаючи від дати продажу, на всі доведені випадки дефектів у матеріа- лах чи дефектів виробництва. Гарантія не поширюється на витратні матеріали та деталі, які швид-ко зношу- ються, наприклад, лампочки. Передумовою надання гарантійних послуг є пред’явлення документа, який засвід- чує факт придбання пристрою. Покупець втрачає право на гарантійне обслуговування у випадку використання пристрою не за призначенням, електричного чи механічного пошкодження, яке виникло в результаті неправиль- ного використання, а також у випадку виконання ремонтних робіт в не уповноваженій майстерні. Ремонтні ро- боти можуть виконуватися лише компанією PfG та уповноваженими нею майстернями. Разом із заявкою на на- дання послуг у рамках гарантії необхідно відправити бракований пристрій або компонент, опис пошкодження і документ, який засвідчує придбання (на умовах врахування вартості доставки додому). Компанія PfG залишає за собою право включити у рахунок вартість монтажу. Компанія PfG не відповідає за пошкодження, які виникли у процесі транспортування. У таких випадках звертайтеся за відшкодуванням збитків до перевізника. Інші пре- тензії, незалежно від їхнього характеру, особливо на відшкодування опосередкованих збитків, цією гарантією не передбачені. Ця гарантія не регулює взаємовідносини між покупцем і продавцем пристрою.- RU -

Тип Напруга мережі живлення Споживання електроенергії Продуктивність Водяний стовп Глибина занурення Температура води

Тип Вага Під’єднання Вхід насосу Під’єднання Вихід насосу Довжина кабелю

Пилонепроникний. Водонеп- роникний до 2 м Пилонепроникний. Водонеп- роникний до 4 м Перед морозами пристрій не- обхідно демонтувати Небезпека для осіб з кардіос- тимулятором Пристрій повинен бути захище- ний від прямого сонячного ви- промінювання. Не викидайте разом із побуто- вим сміттям! Читайте інструкцію.
