PondoMax Eco 11000 - Szivattyú Pontec - Ingyenes használati útmutató

HASZNÁLATI ÚTMUTATÓ PondoMax Eco 11000 Pontec

- HU - Az eredeti használati útmutató fordítása

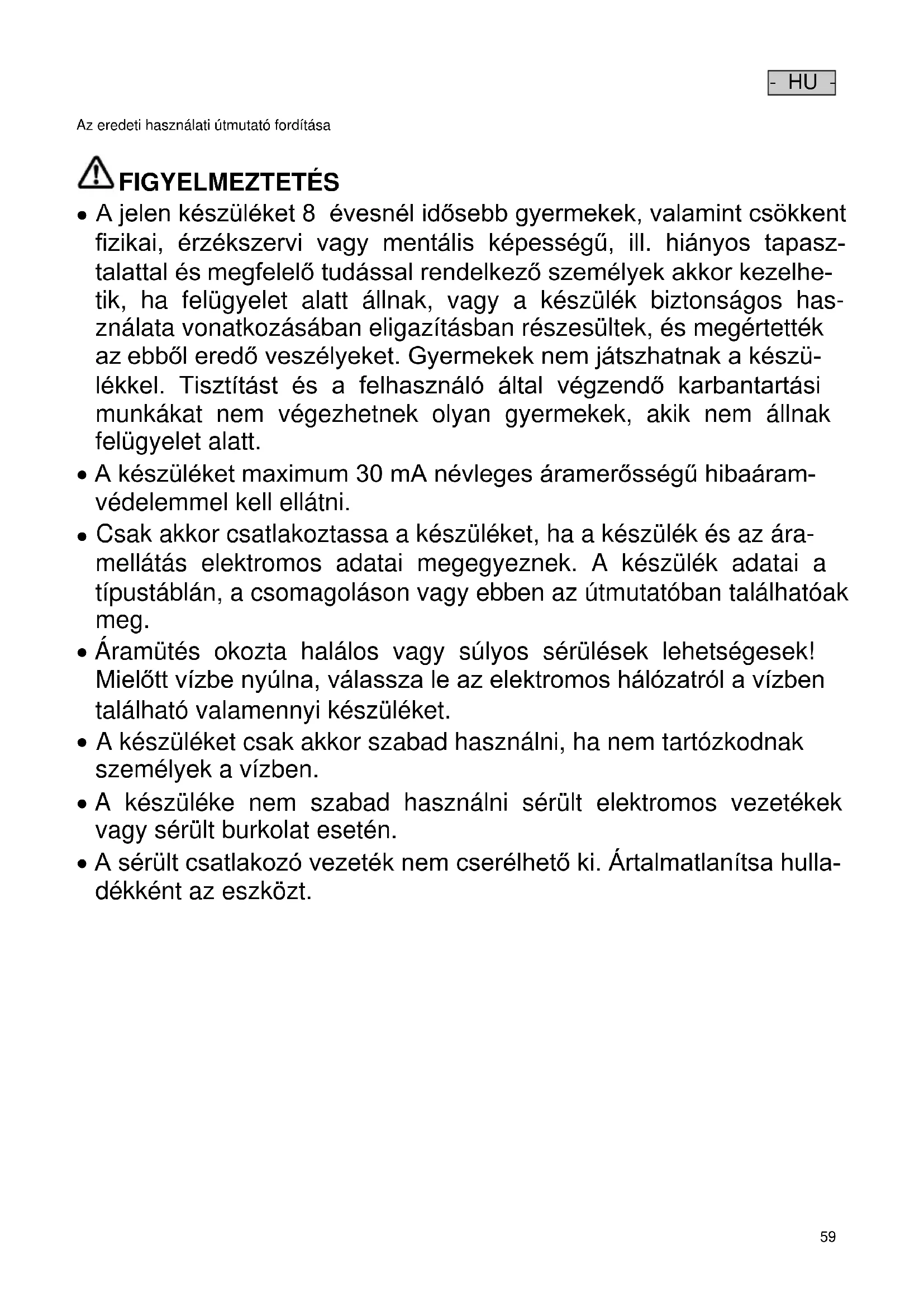

A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasz- talattal és megfelelő tudással rendelkező személyek akkor kezelhe- tik, ha felügyelet alatt állnak, vagy a készülék biztonságos has- ználata vonatkozásában eligazításban részesültek, és megértették

ebből eredő veszélyeket. Gyermekek nem játszhatnak a készü- lékkel. Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt. A készüléket maximum 30 mA névleges áramerősségű hibaáram- védelemmel kell ellátni.

Csak akkor csatlakoztassa a készüléket, ha a készülék és az ára- mellátás elektromos adatai megegyeznek. A készülék adatai a típustáblán, a csomagoláson vagy ebben az útmutatóban találhatóak meg. Áramütés okozta halálos vagy súlyos sérülések lehetségesek! Mielőtt vízbe nyúlna, válassza le az elektromos hálózatról a vízben található valamennyi készüléket.

A készüléket csak akkor szabad használni, ha nem tartózkodnak személyek a vízben. A készüléke nem szabad használni sérült elektromos vezetékek vagy sérült burkolat esetén. A sérült csatlakozó vezeték nem cserélhető ki. Ártalmatlanítsa hulla- dékként az eszközt.- HU -

Biztonsági útmutatások Előírásszerű elektromos telepítés Az elektromos szerelési munkálatoknak meg kell felelniük a létesítésre vonatkozó nemzeti rendelkezéseknek, és e- zeket kizárólag villamossági szakember végezheti el. Egy személy akkor számít villamossági szakembernek, ha szakmai képesítése, ismeretei és tapasztalatai alapján képes és jogosult a rábízott munkát felmérni és elvégezni. A szakembernek képesnek kell lennie a lehetséges ves- zélyek felismerésére, valamint a vonatkozó regionális és nemzeti szabványok, előírások és rendelkezések be- tartására is. Kérdések és problémák esetén forduljon villamossági szakemberhez. A hosszabbító vezetékeknek és elosztóknak (pl. elosztósáv) alkalmasnak kell lenniük szabadban történő használatra (fröccsenő víz elleni védelem). Óvja a dugós csatlakozókat a nedvességtől. A készüléket csak előírásszerűen telepített dugaszolóaljzatra csatlakoztassa. Biztonságos üzemeltetés A készülékben lévő járóegység erős mágneses mezővel rendelkező mágnessel van felszerelve, amely befolyásol- hatja a szívritmus-szabályozókat vagy implantált defibrillátorokat (ICD). Az implantátum és a mágnes között legalább 0,2 méter távolságot kell tartani. A csatlakozót és az aljzatot tartsa szárazon. A készüléket nem szabad az elektromos vezetéknél fogva hordozni vagy húzni. A vezetékeket sérülésektől védetten fektesse le és ügyeljen arra, hogy senki ne eshessen el bennük. Soha ne hajtson végre műszaki változtatásokat a készüléken. Csak olyan munkálatokat végezzen a készüléken, amelyek a jelen útmutatóban ismertetve vannak. Ha az adott prob- léma nem szüntethető meg, forduljon felhatalmazott ügyfélszolgálati ponthoz vagy kétség esetén a gyártóhoz. A készülékhez csak eredeti pótalkatrészeket és tartozékokat használjon. Információk ehhez a használati útmutatóhoz Ön ezen termék PondoMax Eco 1500/2500/3500/5000/8000/11000/14000/17000 megvásárlásával jó döntést hozott. Az első használatba vétel előtt olvassa el gondosan a használati útmutatót és ismerkedjen meg a készülékkel. Az kés- zülékkel, vagy a készüléken végzett bármilyen munka esetén tartsa be a jelen útmutatóban leírtakat. A készülék helyes és biztonságos haszálata érdekében feltétlenül vegye figyelembe a biztonsági előírásokat. Őrizze meg gondosan a jelen használati útmutatót. Ha másnak adja a készüléket, adja oda ezt a használati útmutatót is. A jelen útmutatóban használt figyelmeztető utasítások A jelen útmutatóban található figyelmeztetések jelzőszavak segítségével vannak csoportosítva, amelyek jelzik a ves- zély mértékét. F I G Y E L M E Z T E T É S Lehetséges veszélyes helyzetet jelöl. A figyelmeztetés figyelmen kívül hagyása halált vagy rendkívül súlyos sérüléseket okozhat. V I G Y Á Z A T Lehetséges veszélyes helyzetet jelöl. A figyelmeztetés figyelmen kívül hagyása enyhe vagy könnyű sérüléseket okozhat. Ú T M U T A T Á S A jobb megértést vagy a lehetséges anyagi és környezeti károk megelőzésére szolgáló információk. A jelen útmutatóban használt utalások A Hivatkozás ábrára, pl. A ábra. Hivatkozás egy másik fejezetre.- HU -

Rendeltetésszerű használat Az útmutatóban leírt terméket kizárólag a következők szerint használja: Normál tóvíz szivattyúzására szökőkutakhoz. Üzemeltetés a műszaki adatok betartása mellett. A készülékre a következő korlátozások érvényesek: Fürdésre használt tavakban használni tilos. A készüléket soha nem szabad vízen kívül más folyadékkal üzemeltetni. Soha nem szabad vízátfolyás nélkül működtetni. Nem szabad kisipari- vagy ipari célokra használni. Nem szabad vegyszerekkel, élelmiszerekkel, gyúlékony vagy robbanékony anyagokkal együtt alkalmazni. Ne csatlakoztassa a házi vízellátásra. Felállítás és csatlakoztatás A tömlő csatlakoztatása Ez az alábbiak szerint végezhető el:

1. Ha szükséges, rövidítse le a lépcsőzetes tömlővéget a használt tömlő átmérőjére.

– Ezzel csökkenthetők a nyomásveszteségek.

2. Csavarja fel a lépcsőzetes tömlővéget a kimenetre.

3. Tolja rá a csőbilincset a tömlőre, illessze rá a tömlőt a tömlővégre, és biztosítsa a bilinccsel.

A készülék felállítása

A készüléket soha nem szabad úszásra használt tavakban működtetni. A hálózati csatlakozónak legalább 2 m-re kell lennie a tótól. A készüléket vízszintes helyzetben állítsa szilárd talapzatra. Üzembe helyezés M E G J E G Y Z É S A készülék tönkremegy, ha szabályozóval üzemeltetik. Érzékeny elektromos alkatrészeket tartalmaz. Tilos a készüléket fokozatmentesen állítható áramforrásra kapcsolni. Bekapcsolás: Csatlakoztassa a készüléket a hálózatra. A készülék azonnal bekapcsol. Kikapcsolás: Válassza le a készüléket a hálózatról. Hibaelhárítás Üzemzavar

Megoldás A szivattyú nem indul el Hiányzik a hálózati feszültség Ellenőrizze a hálózati feszültséget Végezzen tisztítást/Ellenőrizze a betápveze- tékeket A szivattyú nem szállít A szűrőház eldugult Tisztítsa ki a szűrőtokokat Csökkentse a tömlőhosszt a szükséges mini- mumra, kerülje a szükségtelen összekötő ele- mek használatát A szállított mennyiség nem elegendő A szűrőház eldugult Túl nagy veszteség a betápvezetékekben Tisztítsa ki a szűrőtokokat Csökkentse a tömlőhosszt a szükséges mini- mumra, kerülje a szükségtelen összekötő ele- mek használatát A szivattyú rövid ideig tartó működés után leáll Erősen szennyezett víz Túl magas a vízhőmérséklet Tisztítsa meg a szivattyút Ügyeljen a max. +35 °C-os vízhőmérsékletre- HU -

Tisztítás és karbantartás A készülék tisztítása A tisztításra vonatkozó ajánlás: A készüléket szükség szerint, de legalább évente 2-szer tisztítsa meg. A szivattyún különösen a járóegységet és a szivattyúházat tisztítsa meg. Teljesítmény csökkenésekor folyó vízben, puha kefével tisztítsa meg a szűrőházat. Ne használjon tisztítószereket vagy kémiai oldatokat. Ajánlott tisztítószerek makacs vízkövesedés esetén: – Ecet- és klórmentes háztartási tisztító. A tisztítás után tiszta vízzel alaposan tisztítsa meg az összes alkatrészt. PondoMax Eco 1500/2500 A járóegység tisztítása/cseréje Ez az alábbiak szerint végezhető el:

1. Távolítsa el a csavarokat.

– A csavarok szállítási biztosítóként szolgálnak, és a működéshez nem szükségesek.

2. Nyomja be a bepattintható rögzítőkampót, és hajtsa fel a szűrő felső részét.

3. Vegye ki a szivattyút.

4. Csavarja le a szivattyúházat, és húzza ki a járóegységet.

– Az összes alkatrészt folyó víz alatt tisztítsa ki kefével, szükség esetén cserélje ki a sérült alkatrészeket.

5. Fordított sorrendben szerelje össze a készüléket.

– Helyezze a szivattyú vezetékét a szűrő alsó részének kábelnyílásába úgy, hogy a vezeték ne csípődjön be a szű- rőház lezárásakor. PondoMax Eco 3500 A járóegység tisztítása/cseréje Ez az alábbiak szerint végezhető el:

1. Távolítsa el a csavarokat.

– A csavarok szállítási biztosítóként szolgálnak, és a működéshez nem szükségesek.

2. Nyomja be a bepattintható rögzítőkampót, és hajtsa fel a szűrő felső részét.

3. Vegye ki a szivattyút.

4. Forgassa el a szivattyúházat az óramutató járásával ellentétes irányba, és távolítsa el (bajonettzár).

– Az összes alkatrészt folyó víz alatt tisztítsa ki kefével, szükség esetén cserélje ki a sérült alkatrészeket.

5. Fordított sorrendben szerelje össze a készüléket.

– Helyezze a szivattyú vezetékét a szűrő alsó részének kábelnyílásába úgy, hogy a vezeték ne csípődjön be a szű- rőház lezárásakor. PondoMax Eco 5000/8000/11000/14000/17000 A járóegység tisztítása/cseréje Ez az alábbiak szerint végezhető el:

1. Távolítsa el a csavarokat.

– A csavarok szállítási biztosítóként szolgálnak, és a működéshez nem szükségesek.

2. Nyomja be a bepattintható rögzítőkampót, és hajtsa fel a szűrő felső részét.

3. Vegye ki a szivattyút.

4. Távolítsa el a csavarokat.

5. Vegye le a szivattyúházat tartógyűrűvel, tömítéssel és járóegységgel együtt.

– Az összes alkatrészt folyó víz alatt tisztítsa ki kefével, szükség esetén cserélje ki a sérült alkatrészeket.

6. Fordított sorrendben szerelje össze a készüléket.

– Helyezze a szivattyú vezetékét a szűrő alsó részének kábelnyílásába úgy, hogy a vezeték ne csípődjön be a szű- rőház lezárásakor.- HU -

Tárolás/Telelés A készülék nem fagyálló, és várható fagy esetén le kell szerelni és megfelelően el kell tárolni. Így tárolja helyesen a készüléket: Alaposan tisztítsa meg a készüléket, ellenőrizze az épségét, és cserélje ki a sérült alkatrészeket. Az elektromos csatlakozásokat óvni kell a nedvességtől és a szennyeződéstől. A szivattyút vízbe merítve, fagymentes helyen kell tárolni. A nyitott dugaszos csatlakozásokat óvni kell a nedvességtől és a szennyeződéstől. Kopóalkatrészek Járóegység Megsemmisítés Ú T M U T A T Á S A készüléket nem szabad háztartási hulladékként ártalmatlanítani. A készüléket a kábel levágásával használhatatlanná kell tenni, és az arra előirányzott visszavételi rendsze- ren keresztül kell ártalmatlanítani. Garanciális feltételek A PfG 3 év garanciát vállal a vásárlás dátumától bizonyítható anyag- és gyártási hibákra. A kopóalkatrészekre, mint pl. izzók stb. szintén nem terjed ki a garancia. A garanciavállalás feltétele az eredeti vásárlást igazoló bizonylat. A garan- cia megszűnik szakszerűtlen kezelés, a visszaélésszerű használat által bekövetkezett elektromos vagy mechanikus sérülés, valamint az arra fel nem jogosított szervizek által végzett szakszerűtlen javítások miatt. Javítást csak a PfG vagy az általa felhatalmazott szervizek végezhetnek. Garanciaigény bejelentése esetén küldje el a reklamált készüléket vagy a meghibásodott alkatrészt a hiba leírásával és a vásárlást igazoló bizonylattal a Pfg-hez. A PfG fenn- tartja magának a szerelési költségek kiszámlázásának jogát. A PfG nem felel a szállításból keletkezett károkért. Ezeket azonnal a szállítóval szemben kell érvényesíteni. Bármilyen fajta további igény – kiváltképpen a követ- kezményes károkat - kizárt. A garancia nem érinti a végfelhasználó kereskedővel szemben támasztott igényeit.- PL -

Típus Csatlakoztatási feszültség Teljesítményfelvétel Szállítási teljesítmény Vízoszlop Merülési mélység Vízhőmérséklet

Típus Súly Szivattyúbemenet csatlakozás Szivattyúkimenet csatlakozás Kábelhossz

Portömített. Vízálló 2 m-es mélységig Portömített. Vízálló 4 m-es mélységig Fagy esetén a készüléket sze- relje le A készülék veszélyes lehet szívritmus-szabályozóval rendel- kező személyekre! Óvja közvetlen napsugárzástól. A készüléket nem a normál ház- tartási szeméttel együtt kell me- gsemmisíteni! Olvassa el a haszná- lati útmutatót
