GEBRUIKSAANWIJZING PondoMax Eco 11000 Pontec

- NL - Vertaling van de oorspronkelijke gebruiksaanwijzing

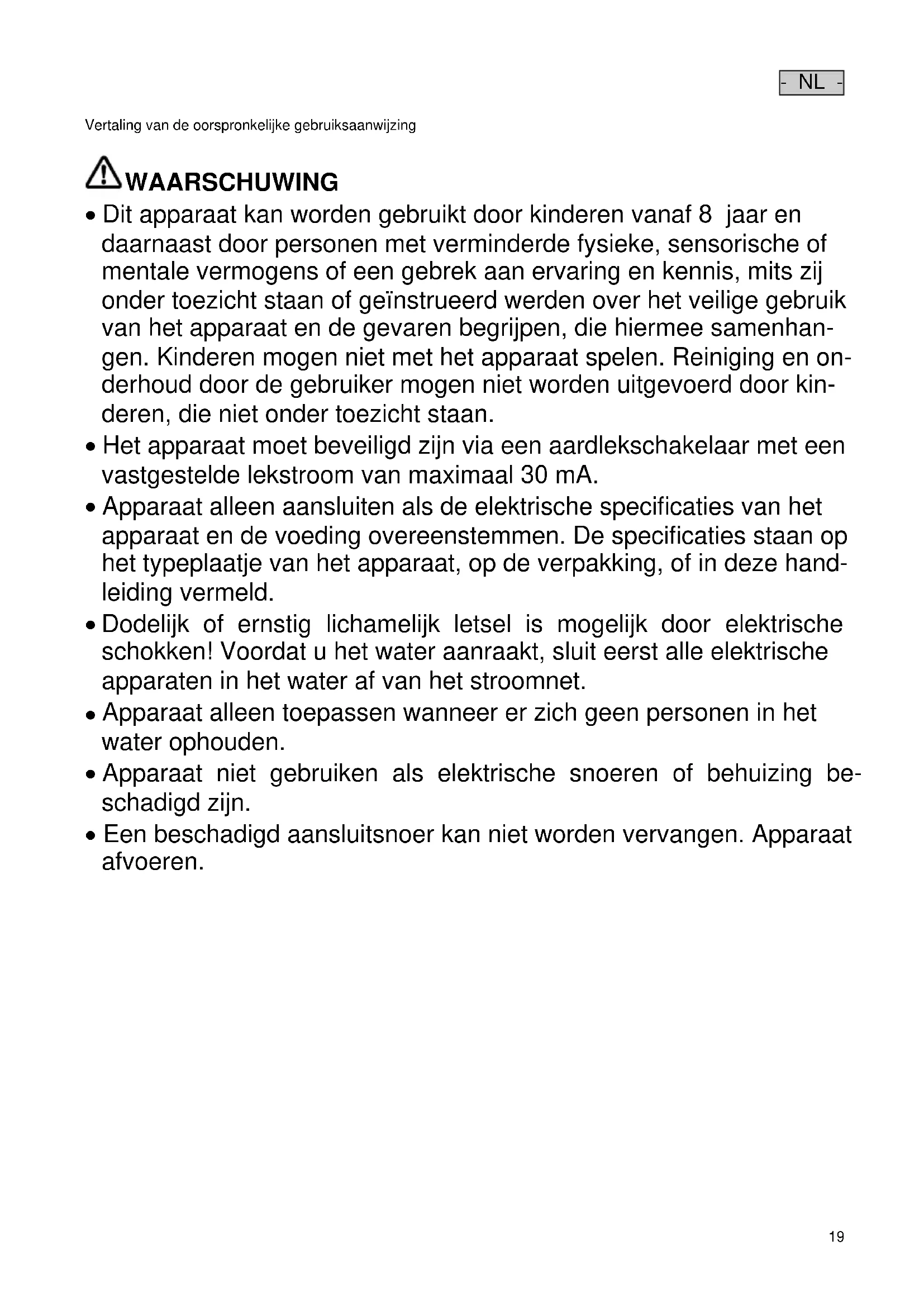

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhan- gen. Kinderen mogen niet met het apparaat spelen. Reiniging en on- derhoud door de gebruiker mogen niet worden uitgevoerd door kin- deren, die niet onder toezicht staan.

Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA.

Apparaat alleen aansluiten als de elektrische specificaties van het apparaat en de voeding overeenstemmen. De specificaties staan op het typeplaatje van het apparaat, op de verpakking, of in deze hand- leiding vermeld.

Dodelijk of ernstig lichamelijk letsel is mogelijk door elektrische schokken! Voordat u het water aanraakt, sluit eerst alle elektrische apparaten in het water af van het stroomnet.

Apparaat alleen toepassen wanneer er zich geen personen in het water ophouden.

Apparaat niet gebruiken als elektrische snoeren of behuizing be- schadigd zijn. Een beschadigd aansluitsnoer kan niet worden vervangen. Apparaat afvoeren.- NL -

Veiligheidsinstructies Elektrische installatie volgens de voorschriften Elektrische installaties dienen te voldoen aan de nationale opstellingsvoorschriften en mogen slechts door een elek- tricien worden uitgevoerd. Een persoon is een elektricien als hij of zij op grond van zijn of haar opleiding, kennis en ervaring in staat en bevoegd is, de aan hem of haar overgedragen werkzaamheden te beoordelen en uit te voeren. De werkzaamheden als spe- cialist omvatten ook het herkennen van mogelijke gevaren en het in acht nemen van geldige regionale en nationale normen, voorschriften en bepalingen. Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien. Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwater- bestendig). Stekkerverbindingen tegen vocht beschermen. Apparaat alleen op een volgens de voorschriften geïnstalleerde wandcontactdoos aansluiten. Veilig gebruik De rotor in het apparaat bevat een magneet met een krachtig magneetveld, dat pacemakers of geïmplanteerde defi- brillatoren (ICD) kan beïnvloeden. Minimaal 0,2 meter afstand tussen het implantaat en de magneet aanhouden. Houd de contactdoos en de netsteker droog. Apparaat niet aan het elektrische snoer dragen of trekken. Snoeren beschermd tegen beschadigingen aanleggen en erop letten dat niemand erover kan struikelen. Het apparaat nooit aan technische modificaties onderwerpen. Alleen werkzaamheden aan het apparaat uitvoeren die in deze handleiding beschreven staan. Als problemen zich niet laten verhelpen contact opnemen met een klantenservice of in geval van twijfel met de fabrikant. Alleen originele onderdelen en toebehoren voor het apparaat toepassen. Instructies betreft deze gebruiksaanwijzing Met de aanschaf van het product PondoMax Eco 1500/2500/3500/5000/8000/11000/14000/17000 heeft u een goede keuze gemaakt. Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het appa- raat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze con- form de onderhavige handleiding zijn. Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften. Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het appa- raat van eigenaar verwisselt. Waarschuwingen in deze handleiding De waarschuwingen in deze handleiding zijn met signaalwoorden gemarkeerd, die de mate van gevaar aangeven. W A A R S C H U W I N G Betekent een mogelijk gevaarlijke situatie. Bij niet aanhouden van de instructie kan dodelijk of ernstig lichamelijk letsel het gevolg zijn. V O O R Z I C H T I G Betekent een mogelijk gevaarlijke situatie. Bij niet aanhouden van de instructie kan licht lichamelijk letsel het gevolg zijn. O P M E R K I N G Informatie, die voor een beter begrip of preventie van mogelijke materiële of milieuschade is bedoeld. Verwijzingen in deze handleiding A Verwijst naar een afbeelding, bijvoorbeeld afbeelding A. Verwijst naar een ander hoofdstuk.- NL -

Beoogd gebruik Gebruik het in de gebruiksaanwijzing beschreven product uitsluitend op de volgende manier: Voor het verpompen van normaal vijverwater voor springbronnen en fonteinen. Gebruik onder naleving van de technische gegevens. De volgende inperkingen gelden voor het apparaat: Niet gebruiken in zwemvijvers. Nooit met andere vloeistoffen dan water gebruiken. Nooit gebruiken zonder doorstromend water. Niet gebruiken voor commerciële of industriële doeleinden. Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen. Niet op de drinkwatervoorziening aansluiten. Plaatsen en aansluiten Slang aansluiten Zo gaat u te werk:

1. Indien nodig, slangpilaar op de diameter van de gebruikte slang inkorten.

– Hierdoor worden drukverliezen verminderd.

2. Het trapsgewijze slangmondstuk op de uitgang schroeven.

3. Schuif de slangklem over de slang, steek de slang op de slangtule en zet deze vast met de slangklem.

Gebruik het apparaat nooit in een Zwemvijver De netaansluiting moet tenminste 2 m van de vijverrand vandaan liggen. Het apparaat waterpas en stevig op een vaste ondergrond plaatsen. Ingebruikname O P M E R K I N G Apparaat wordt onherstelbaar beschadigd als deze met een dimmer wordt gebruikt. Het bevat gevoelige elekt- rische componenten. Sluit het apparaat niet aan op een dimbare voeding. Inschakelen: Apparaat aansluiten op het elektriciteitsnet. Het apparaat schakelt onmiddellijk aan. Uitschakelen: Koppel het apparaat van het elektriciteitsnet af. Storing verhelpen Storing Oorzaak Remedie De pomp begint niet te lopen Geen netspanning Controleer de netspanning. Reinigen; toevoeren controleren De pomp verpompt niet Filterhuis verstopt Filterhouders reinigen Slang inkorten op de benodigde minimum- lengte, onnodige verbindingsstukken weglaten. De pompopbrengst is onvoldoende. Filterhuis verstopt Te veel verlies in de toevoerleidingen Filterhouders reinigen Slang inkorten op de benodigde minimum- lengte, onnodige verbindingsstukken weglaten. Pomp schakelt na korte tijd uit. Water sterk verontreinigd Watertemperatuur te hoog Reinig de pomp. Houdt u zich aan de maximale watertempera- tuur van +35 °C.- NL -

Reiniging en onderhoud Apparaat reinigen Aanbeveling voor het reinigen: Apparaat naar behoefte, maar minstens 2 maal per jaar reinigen. Aan de pomp vooral rotor en pomphuis reinigen. Bij teruglopende prestaties, het filter met een zachte borstel onder stromend water reinigen. Gebruik geen reinigingsmiddelen of chemische oplossingen. Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag: – Azijn- en chloorvrije huishoudreiniger. Na het reinigen alle delen met schoon water afspoelen. PondoMax Eco 1500/2500 Rotor reinigen/vervangen Zo gaat u te werk:

1. De schroeven verwijderen.

– De schroeven dienen als transportbeveiliging en zijn niet noodzakelijk voor het gebruik.

2. De vergrendeling losmaken en de bovenschaal van de filter omhoog klappen.

3. De pomp eruitnemen.

4. De pompbehuizing afdraaien en de rotor eruitnemen.

– Alle delen onder stromend water en met een zachte borstel reinigen, beschadigde delen vervangen.

5. Bouw het apparaat in omgekeerde volgorde samen.

– De kabel van de pomp zodanig in de kabelopening van de onderste filterschaal leggen, dat de kabel bij het slui- ten van de filter niet bekneld raakt. PondoMax Eco 3500 Rotor reinigen/vervangen Zo gaat u te werk:

1. De schroeven verwijderen.

– De schroeven dienen als transportbeveiliging en zijn niet noodzakelijk voor het gebruik.

2. De vergrendeling losmaken en de bovenschaal van de filter omhoog klappen.

3. De pomp eruitnemen.

4. Draai het pomphuis linksom en verwijder deze (bajonetsluiting).

– Alle delen onder stromend water en met een zachte borstel reinigen, beschadigde delen vervangen.

5. Bouw het apparaat in omgekeerde volgorde samen.

– De kabel van de pomp zodanig in de kabelopening van de onderste filterschaal leggen, dat de kabel bij het slui- ten van de filter niet bekneld raakt. PondoMax Eco 5000/8000/11000/14000/17000 Rotor reinigen/vervangen Zo gaat u te werk:

1. De schroeven verwijderen.

– De schroeven dienen als transportbeveiliging en zijn niet noodzakelijk voor het gebruik.

2. De vergrendeling losmaken en de bovenschaal van de filter omhoog klappen.

3. De pomp eruitnemen.

4. De schroeven verwijderen.

5. De pompbehuizing met houder, afdichting en rotor uitnemen.

– Alle delen onder stromend water en met een zachte borstel reinigen, beschadigde delen vervangen.

6. Bouw het apparaat in omgekeerde volgorde samen.

– De kabel van de pomp zodanig in de kabelopening van de onderste filterschaal leggen, dat de kabel bij het slui- ten van de filter niet bekneld raakt.- NL -

Opslag/overwinteren Het apparaat is niet bestand tegen vorst en moet bij verwachte vorst gedemonteerd en opgeslagen worden. Zo slaat u het apparaat correct op: Apparaat grondig reinigen, op beschadigingen controleren, beschadigde onderdelen vervangen. Elektrische aansluitingen beschermen tegen vocht en vuil. Pomp ondergedompeld en vorstvrij opslaan. Open connectoren beschermen tegen vocht en vuil. Slijtagedelen Rotor Afvoer van het afgedankte apparaat O P M E R K I N G Dit apparaat niet met het huishoudelijk afval afvoeren! Apparaat door afknippen van de netvoedingskabel onbruikbar maken en via het daarvoor bedoelde inname- systeem afvoeren. Garantievoorwaarden PfG geeft vanaf de verkoopdatum gedurende 3 jaar garantie op aantoonbare materiaal- en fabricagefouten. Op slijtde- len, zoals lampen, is geen garantie van toepassing. Om aanspraak te kunnen maken op garantie moet u in het bezit zijn van de kassabon. De aanspraak op garantie vervalt bij onoordeelkundig gebruik, elektrische of mechanische be- schadiging als gevolg van misbruik en tevens in geval van onvakkundige reparatie door niet bevoegde monteurs. Re- paraties mogen uitsluitend worden verricht door PfG of door monteurs die door PfG hiervoor de bevoegdheid hebben gekregen. Om gebruik te maken van de garantie, kunt u het beschadigde apparaat of het defecte onderdeel samen met een foutenbeschrijving en de kassabon opsturen aan PfG. PfG behoudt zich het recht voor montagekosten aan te rekenen. PfG is niet aansprakelijk voor transportschade. Deze dient u onmiddellijk te verhalen op het transportbedrijf. Andere aanspraken, om het even van welke aard, maar in het bijzonder voor gevolgschade, zijn uitgesloten. Deze ga- rantie is geen inbreuk op de aanspraken van de eindverbruiker jegens de dealer.- ES -

Type Aansluitspanning Vermogensopname Pompcapaciteit Waterkolom Dompeldiepte Watertemperatuur

Type Gewicht Aansluiting pompinlaat Aansluiting pompuitlaat Kabellengte

Stofdicht. Waterdicht tot een diepte van 2 m Stofdicht. Waterdicht tot een diepte van 4 m Bij vorst het apparaat deïnstalle- ren Mogelijke gevaren voor mensen met een pacemaker! Beschermen tegen direct zon- licht. Niet bij het normale huisvuil doen! Lees de gebruiksaan- wijzing
