RB33J3515S9 - Réfrigérateur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Capacité totale	339 litres
Capacité réfrigérateur	231 litres
Capacité congélateur	108 litres
Classe énergétique	E
Consommation annuelle	253 kWh
Niveau sonore	37 dBA
Classe climatique	SN, N, ST, T
Type de dégivrage	No Frost - froid ventilé
Technologie SpaceMax	Oui
Technologie Multi-Flow	Oui
Compresseur	Digital Inverter - garantie 10 ans
Gaz réfrigérant	R-600a
Hauteur	185 cm
Largeur	59,5 cm
Profondeur (poignées incluses)	73,5 cm
Poids net	67 kg
Pouvoir de congélation	8 kg/24h
Autonomie coupure courant	9 heures
Clayettes réfrigérateur	4 en verre trempé
Balconnets de porte	4
Tiroirs congélateur	3
Couleur / Finition	Inox Platinum
Eclairage intérieur	LED
Porte réversible	Oui
Alarme porte ouverte	Oui

FOIRE AUX QUESTIONS - RB33J3515S9 SAMSUNG

Quelle est la capacité totale du Samsung RB33J3515S9 ?

Le RB33J3515S9 offre une capacité totale de 339 litres, répartis entre 231 litres pour le réfrigérateur et 108 litres pour le congélateur. La technologie SpaceMax optimise le volume intérieur en réduisant l'épaisseur des parois isolantes.

Comment fonctionne le No Frost sur ce réfrigérateur combiné ?

Le système No Frost fait circuler l'air en permanence grâce à un ventilateur interne, ce qui empêche toute formation de givre dans le réfrigérateur comme dans le congélateur. Vous n'avez donc jamais besoin de dégivrer manuellement l'appareil.

À quelle température régler le réfrigérateur et le congélateur ?

La température conseillée est de 4 °C pour le compartiment réfrigérateur et de -18 °C pour le congélateur. Ces réglages assurent une bonne conservation des aliments et correspondent aux normes sanitaires en vigueur.

Qu'est-ce que la Fresh Zone sur le RB33J3515S9 ?

La Fresh Zone est un tiroir maintenu à une température légèrement plus basse que le reste du réfrigérateur. Il est idéal pour conserver la viande fraîche, le poisson et la charcuterie plus longtemps sans les congeler.

Le compresseur Digital Inverter est-il bruyant ?

Non, le compresseur Digital Inverter adapte sa vitesse à la charge, ce qui réduit les vibrations et le bruit. Le niveau sonore de cet appareil est de seulement 37 dBA, très discret pour un réfrigérateur de 339 litres.

Quelle est la garantie du compresseur sur ce modèle ?

Le compresseur Digital Inverter du RB33J3515S9 bénéficie d'une garantie Samsung de 10 ans. Ce compresseur est plus durable et plus économe en énergie qu'un compresseur à régime fixe classique.

Peut-on inverser le sens d'ouverture de la porte ?

Oui, la porte du RB33J3515S9 est réversible. Vous pouvez changer le côté d'ouverture pour l'adapter à la configuration de votre cuisine en suivant les instructions détaillées dans le manuel utilisateur fourni.

Que faire si l'alarme sonore se déclenche ?

L'alarme s'active si la porte est restée ouverte trop longtemps ou si la température intérieure est anormalement élevée. Vérifiez d'abord que la porte se ferme correctement et que le joint d'étanchéité n'est pas endommagé. Si l'alarme persiste, contactez le service après-vente Samsung.

Combien de temps le congélateur conserve-t-il les aliments en cas de coupure de courant ?

Le congélateur garantit une autonomie de 9 heures en cas de panne de courant, à condition de ne pas ouvrir la porte. Passé ce délai, vérifiez l'état des aliments avant toute consommation.

Dans quelles conditions ambiantes ce réfrigérateur peut-il fonctionner ?

Le RB33J3515S9 est certifié classes climatiques SN, N, ST et T, ce qui signifie qu'il fonctionne correctement entre 10 °C et 43 °C de température ambiante. Il convient aussi bien à une cuisine tempérée qu'à une pièce plus chaude.

Quelle est la consommation électrique annuelle de ce modèle ?

La consommation annuelle officielle est de 253 kWh selon l'étiquette énergie (classe E). La consommation réelle peut varier selon la température ambiante, la fréquence d'ouverture de la porte et la quantité d'aliments stockés.

Quel gaz réfrigérant utilise le Samsung RB33J3515S9 ?

Cet appareil utilise le réfrigérant R-600a (isobutane), un gaz naturel à très faible potentiel de réchauffement climatique (PRG = 3). En cas de fuite, contactez un technicien agréé : ce gaz est inflammable.

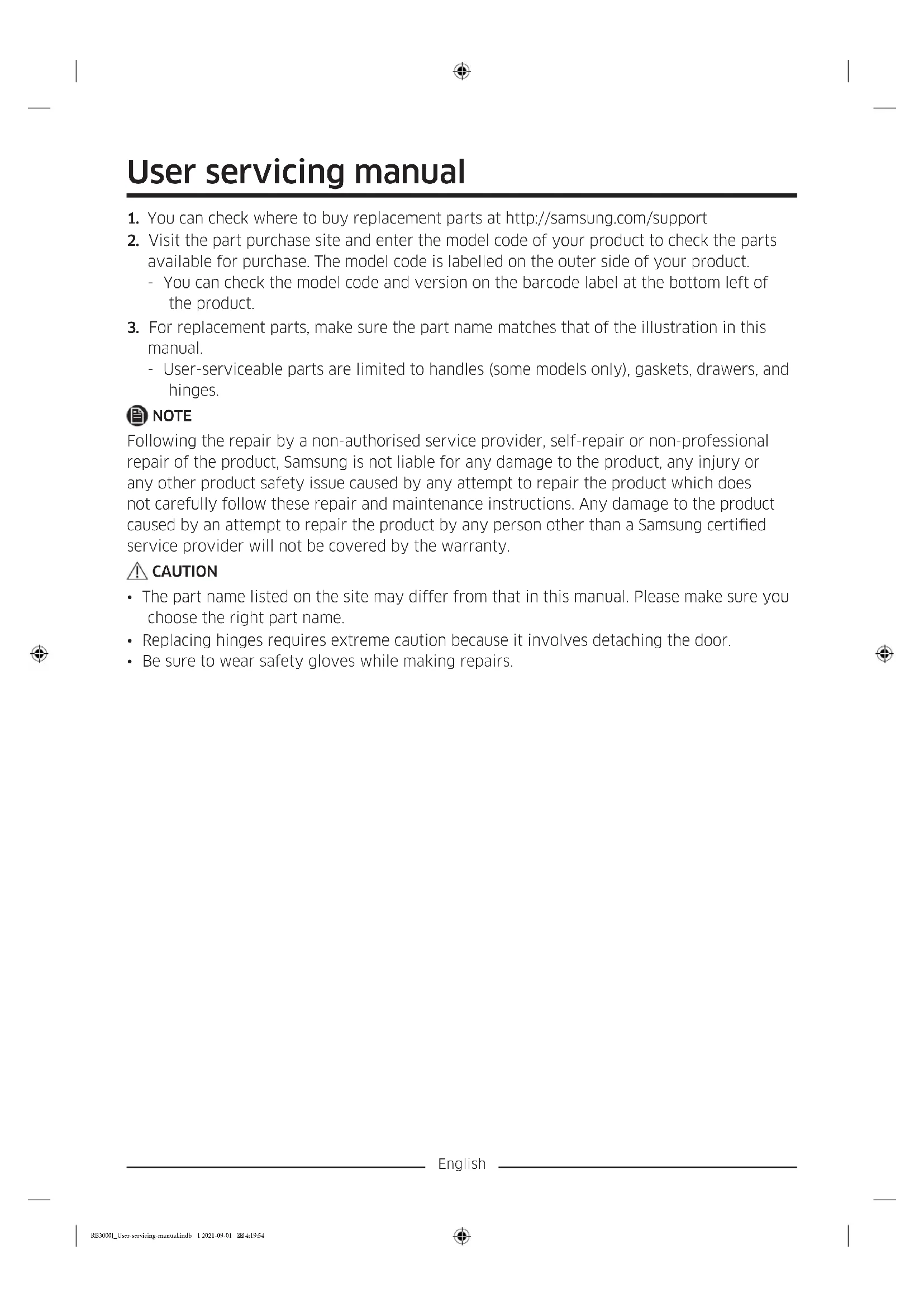

MODE D'EMPLOI RB33J3515S9 SAMSUNG

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com/support.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour vérifier les pièces disponibles à l'achat. Le code du modèle est affiché sur le côté extérieur de votre produit.

- Vous pouvez vérifier le code et la version du modèle sur l'étiquette du code à barres situé en bas à gauche du produit.

1. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration figurant dans ce manuel.

- Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

REMARQUE

Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certifié par Samsung ne sera pas couvert par la garantie.

ATTENTION

• Le nom de la pièce figurant sur le site peut être différent de celui figurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié.
• Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.
• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.

Français

L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.

01 Cache de la charnière 02 Tiroir

03 Charnière centrale 04 Étiquette du code à barres

05 Charnière inférieure 06 Poignées

(modèles applicables uniquement)

Français

Remplacement de la poignée

ATTENTION

• Lorsque vous remplacez la poignée de la porte, veillez à ne pas érafler la partie avant de la porte.
• Pressez fermement les poignées sur les supports. Assurez-vous qu'il n'y ait pas d'espace entre les supports et la porte.
• Serrez fermement les vis lors du montage de la poignée.
• Vérifiez que la poignée est correctement fixée avant d'utiliser le produit.

Outils requis (non fournis)

Tournevis cruciforme

Tournevis à tête plate

Pour détacher les poignées

Retirez le cache de la poignée et les vis à l'aide du tournevis à tête plate (-).

REMARQUE

Retirez le cache à l'aide du tournevis à tête plate (-) et installez la poignée et son cache.

Français

Remplacement du joint

ATTENTION

Veillez à fixer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

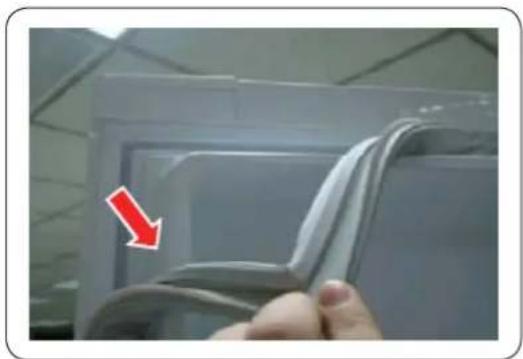

Retrait du joint

Ouvrez la porte et retirez le joint de la porte.

Remplacement du joint

Fixez un joint neuf à la porte du réfrigérateur.

Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte.

Français

Remplacement du tiroir

ATTENTION

Vérifiez que le tiroir est correctement inséré dans le rail durant l'assemblage.

Retrait du tiroir

1. Tirez le tiroir jusqu'en butée.

2. Inclinez le tiroir vers le haut et tirez-le jusqu'à ce qu'il soit retiré.

Réinstallation des tiroirs

Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait.

Français

Remplacement de la charnière

Pour remplacer les charnières, vous devez commencer par retirer les portes.

ATTENTION

• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.
• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait.
• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.
• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.
• Vérifiez que l'arbre est correctement serré sur la charnière.
• Vérifiez que la charnière est correctement fixée à la caisse.
• Assurez-vous que les connecteurs de câble sont correctement branchés.
• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

AVERTISSEMENT

• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum.
• Débranchez le cordon d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate Clé de 11 mm

Clé à douille de 8 mm (pour les boulons)

Clé hexagonale (5 mm)

Français

Inversion de la porte

*Modèle RB37* uniquement

Protection de l'espace de la porte

*Modèle RB37* uniquement

1. Retirez le volet de protection des câbles.

2. Démontez la protection de l'espace de la porte.

3. Retirez la charnière du cache pour pousser le crochet comme illustré dans les figures ci-dessous.

- Insérez un tournevis plat et poussez-le en arrière comme indiqué sur la figure n° 1.

- Comme indiqué sur la figure n° 2, soulevez le cache et poussez le crochet comme indiqué sur la figure n° 3. (Veillez à ne pas endommager le câble de la charnière du cache en appliquant une force excessive.)

- Démontez la charnière en poussant manuellement la partie indiquée par un A sur la figure n° 4 et en procédant comme indiqué sur la figure n° 5.

Français

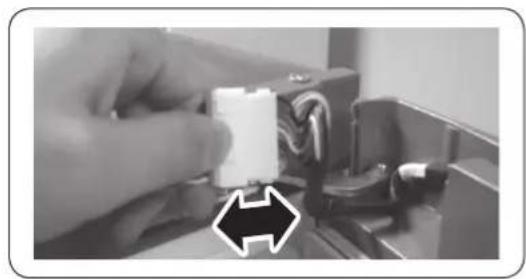

1. Débranchez le connecteur du câblage de la porte du réfrigérateur. (Sur les modèles avec affichage externe uniquement)

2. Retirez les vis. (Veillez à ne pas faire tomber la porte lors de son démontage.)

3. Retirez la porte du réfrigérateur de la charnière centrale en soulevant doucement la porte verticalement.

ATTENTION

La porte étant lourde, prenez garde à ne pas vous blesser lors de son retrait.

1. Démontez la charnière centrale en retirant les vis à l'aide d'un tournevis cruciforme (+).

ATTENTION

Veillez à soutenir la porte du congélateur car elle peut basculer vers l'avant.

Français

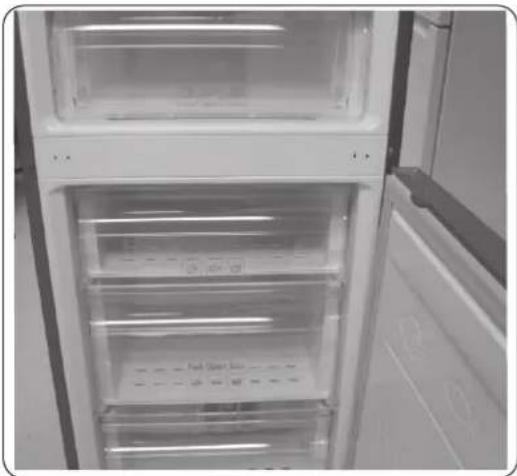

1. Retirez la porte du congélateur au niveau de la charnière inférieure en soulevant prudemment la porte verticalement.

2. Couchez doucement le réfrigérateur sur sa face arrière. Retirez le pied (dévissez-le dans le sens antihoraire) et la charnière inférieure.

REMARQUE

Afin de protéger le réfrigérateur contre tout dommage, coupez un grand morceau de carton et placez-le sous le réfrigérateur.

1. Procédez au réassemblage en suivant la procédure de démontage dans le sens inverse, après avoir réinstallé les charnières supérieure, centrale et/ou inférieure.

ATTENTION

• Assurez-vous que les connecteurs de câble sont correctement branchés.
• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

Français
