INSTRUKCJA OBSŁUGI RB33J3515S9 SAMSUNG
Instrukcja serwisowania
- Możesz sprawdzić, gdzie kupić części zamienne na http://samsung.com/support
- Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu.
- Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.
- Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji w niniejszej instrukcji.
- Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów.
UWAGA
Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją.
⚠️ PRZESTROGA
- Nazwa części podana w punkcie sprzedaży może różnic się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.
- Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.
- Pamiętaj, aby dokonując napraw, nosić rękawice ochronne.
Polski
Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.
01 Ostona zawiasu 02 Szuflada
03 Zawias środkowy 04 Etykieta z kodem kreskowym
05 Zawias dolny 06 Uchwyty
(tylko w odpowiednich modelach)
Polski
Wymiana uchwytu
PRZESTROGA
- Podczas wymiany uchwytu drzwi uważaj, aby nie zarysować przedniej strony drzwi.
- Silnie dociśnij uchwyty na podpórkach. Upewnij się, że pomiędzy podpórkami i drzwiami nie ma szczeliny.
- Montując uchwyt, mocno dokręć wkręty.
- Przed rozpoczęciem używania produktu sprawdź, czy uchwyt jest solidnie przymocowany.
Wymagane narzędzia (brak w zestawie)
Wkrętak krzyżakowy
Wkrętak płaski
Demontaż uchwytów
Zdejmij zaślepkę uchwytu i wykręć wkręty wkrętakiem z płaską końcówką (-).
UWAGA
Zdejmij zaślepkę za pomocą wkrętaka z płaską końcówką (-) i zamocuj uchwyt i zaślepkę uchwytu.
Polski
Wymiana uszczelki.
PRZESTROGA
Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać.

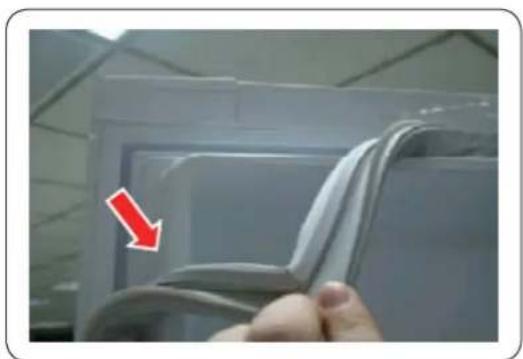

Zdejmowanie uszczelki
Otwórz drzwi i zdejmij uszczelkę.
Wymiana uszczelki
Przymocuj nową uszczelkę do drzwi lodówki.
Upewnij się, że pomiędzy nową uszczelką i drzwiami nie ma szczeliny.
Polski
Wymiana szuflady
PRZESTROGA
Sprawdź, czy szuflada została w trakcie montażu poprawnie wsunięta w prowadnice.
Wyjmowanie szuflady
- Wyciągnij szufladę maksymalnie daleko.
- Przechyl szufladę do góry i wyciągnij.
Ponowny montaż szuflad
Ponowny montaż szuflad wymaga wykonania instrukcji demontażu w odwrotnej kolejności.
Polski
Wymiana zawiasów
Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi.
PRZESTROGA
- Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.
- Przed wymianą zawiasów położ na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniem drzwi po ich położeniu.
- Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.
- Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.
- Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.
- Sprawdź, czy zawias jest pewnie przymocowany do obudowy.
- Sprawdź, czy złącza przewodów są prawidłowo podłączone.
- Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony.
OSTRZEŻENIE
- Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.
- Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający.
Wymagane narzędzia (brak w zestawie)
Wkrętak krzyżakowy Wkrętak płaski Klucz płaski 11 mm
Klucz nasadowy 8 mm
(do śrub)
Klucz imbusowy (5 mm)
Zmiana kierunku otwierania drzwi
Tylko model *RB37*
- Zdejmij pokrywę przewodów.
Polski
-

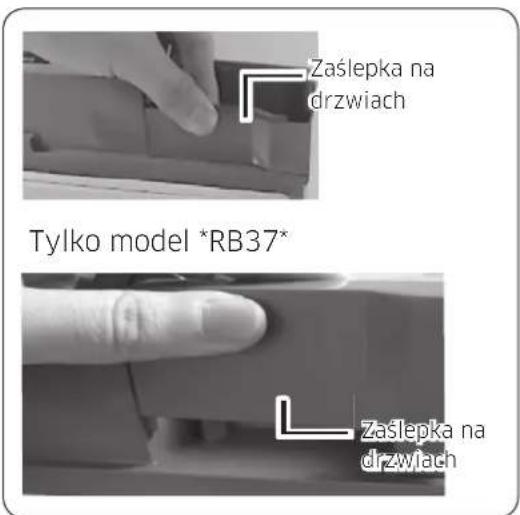

Zdemontuj zaślepkę na drzwiach.
-

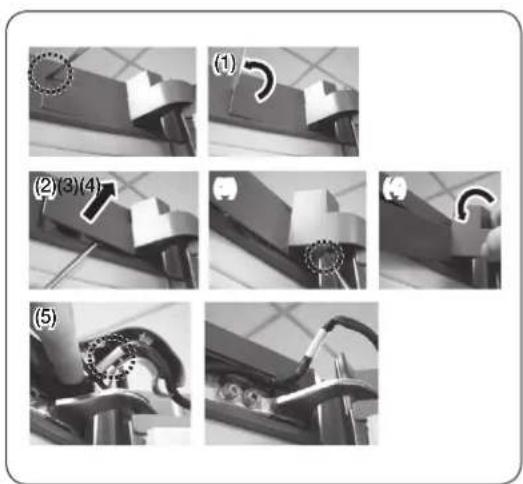

Zdejmij ostonę zawiasu, aby wypchnąć zawieszenie jak na poniższych rysunkach.
- Wsuń wkrętak z płaską końcówką i ustaw go jak pokazano na rysunku 1.
- Unieś osłonę jak pokazano na rysunku 2 i wypchnij zawieszenie jak pokazano na rysunku 3. (Zachowaj ostrożność, aby nie uszkodzić przewodu w osłonie zawiasu przez zbyt mocny nacisk).
- Zdemontuj element jak pokazano na rysunku 5, naciskając ręką w miejscu oznaczonym literą A na rysunku 4.
-
Odłącz złącze okablowania drzwi lodówki. (Tylko modele z zewnętrznym wyświetlaczem).
-
Odkręć wkręty. (Zachowaj ostrożność, aby nie upuścić drzwi po ich zdemontowaniu).
Polski
- Zdejmij drzwi lodówki ze środkowego zawiasu, ostrożnie unosząc je prosto do góry.
PRZESTROGA
Drzwi lodówki są ciężkie – należy uważać, aby nie odnieść obrażeń ciała podczas ich zdejmowania.
- Zdemontuj środkowy zawias, wykręcając wkręty za pomocą wkrętaka krzyżakowego (+).
PRZESTROGA
Drzwi zamrażarki należy zabezpieczyć, ponieważ mogą wypaść do przodu.
- Zdejmij drzwi zamrażarki z dolnego zawiasu, ostrożnie unosząc je prosto do góry.
Polski
- Położ ostrożnie lodówkę na tylnej ścianie. Zdejmij nóżkę (odkręć w lewo) i dolny zawias.
UWAGA
Aby zabezpieczyć podłoże przed uszkodzeniem spowodowanym leżącą lodówką, przytnij duży fragment kartonu i podóż go pod lodówkę.
- Zamocuj ponownie, wykonując instrukcję demontażu w odwrotnej kolejności po wymianie zawiasu górnego, środkowego i (lub) dolnego.
⚠️ PRZESTROGA
- Sprawdź, czy złącza przewodów są prawidłowo podłączone.
- Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony.
Polski

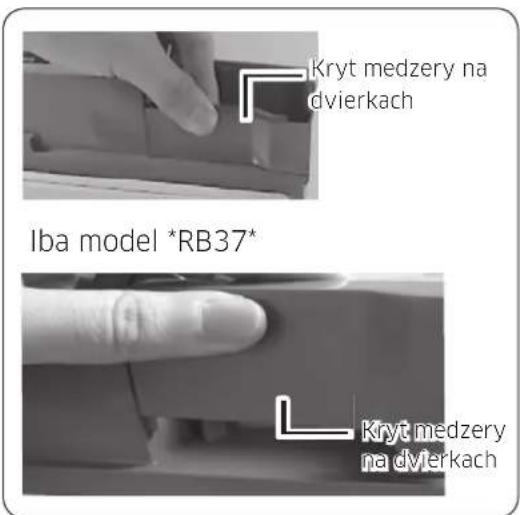

- Odmontujte kryt kabeláže na dvierkach.
