NAUDOJIMO INSTRUKCIJA RB33J3515S9 SAMSUNG
Naudotojo atliekamos priežiūros vadovas
- Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com/support
- Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje.
- Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.
- leškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo iliustracija.
- Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai.
PASTABA
Jei gaminio remonto darbus atliko neigaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertifikuotas priežiūros paslaugų teikėjas.
DÉMESIO
- Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies pavadinimą.
- Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.
- Atliekant remonto darbus būtina mūvėti apsaugines pirštines.
Lietuvių kalba
Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.
01 Lanksto gaubtas 02 Stalčius
03 Vidurinis lankstas 04 Brūkšninio kodo etiketė
05 Apatinis Iankstas
06 Rankenos (tik atitinkamuose modeliuose)
Lietuvių kalba
Rankenos keitimas
DÊMESIO
- Keisdami durelių rankeną, būkite atsargūs, kad nesubraižytumėte durelių fasadinės pusės.
- Tvirtai prispauskite rankenėles prie atramų. Įsitikinkite, kad tarp laikiklių ir durelių neliko tarpo.
- Tvirtindami rankeną gerai priveržkite varžtus.
- Prieš naudodami gaminj patikrinkite, ar rankena laikosi tvirtai.
Reikalingi jrankiai (nepateikiami)
Kryžminio
atsuktuvo
Plokščiasis
atsuktuvas
Kaip nuimti rankenas?
Nuimkite rankenos dangtelj ir išsukite varžtus plokščiuoju (-) atsuktuvu.
PASTABA
Nuimkite dangtelj plokščiuoju (-) atsuktuvu ir sumontuokite rankeną ir rankenos dangtelj.
Lietuvių kalba
Tarpinės keitimas
DÉMESIO
Isitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju galī atsirasti nuotėkis iš šaldytuvo.

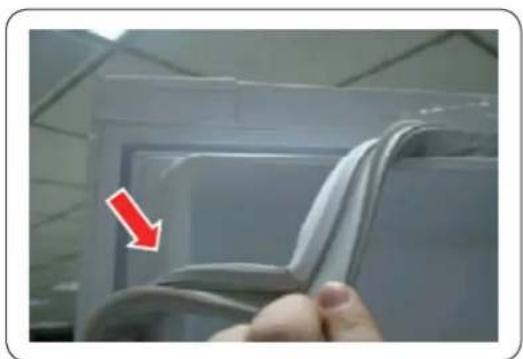

Kaip nuimti tarpinę
Atidarykite dureles ir nuimkite nuo jų tarpinę.
Kaip užděti tarpinę
Pritvirtinkite nauja tarpinę prie šaldytuvo durelių.
Isitikinkite, kad tarp naujo tarpiklio ir durelių neliko tarpo.
Lietuvių kalba
Stalčiaus pakeitimas
DÉMESIO
Įstatydami patikrinkite ar stalčius gerai įkištas i bėgelį.
Kaip išimti stalčių
-
Ištraukite stalčių iki galo.
-
Pakreipkite stalčių kilstelėdami ir traukite, kol išimsite.
Kaip įstatyti stalčius
Istatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus.
Lietuvių kalba
Lanksto keitimas
Norėdami pakeisti lankstus visų pirma turite nuimti dureles.
DÈMESIO
- Nuimdami dureles, būkite itin atsargūs, nes durelès yra sunkios.
- Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.
- Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.
- Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.
- Isitikinkite, kad ašis tvirtai laikosi lankste.
- Patikrinkite, ar lankstas gerai pritvirtintas prie korpuso.
- Isitikinkite, kad laido jungtys prijungtos tinkamai.
- Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.
ISPÉJIMAS
- Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.
- Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą.
Reikalingi jrankiai (nepateikiami)
Kryžminio atsuktuvo Plokščiasis atsuktuvas 11 mm veržliaraktis
8 mm lizdinis veržliaraktis (varžtams)
Šešiabriaunis veržliaraktis (5 mm)
Durelių atidarymo krypties pakeitimas
- Išimkite durelių laido dangtelį.
Lietuvių kalba
-

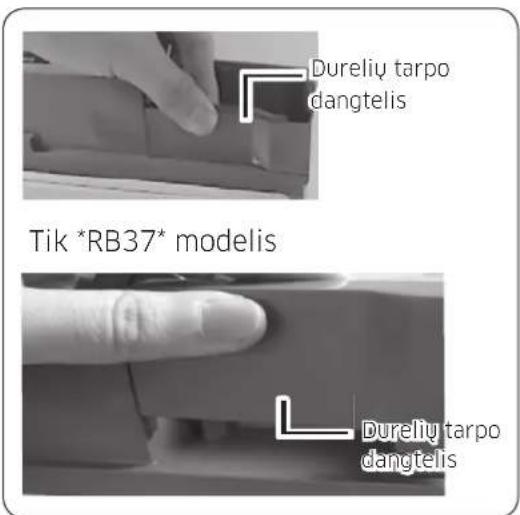

Nuimkite durelių tarpo dangtelį.
-

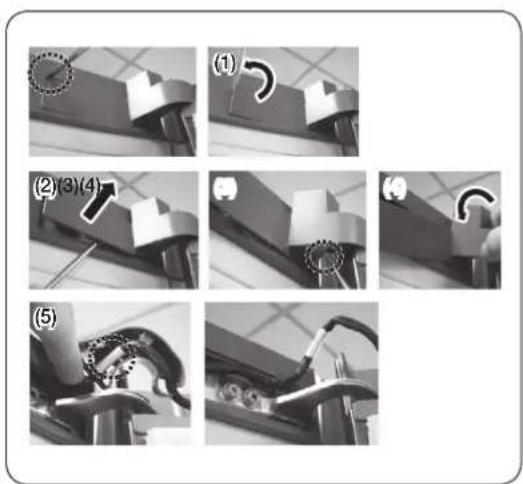

Nuimkite lanksto dangtelj, kad galėtumėte jkišti kablj, kaip parodyta paveikslėliuose.
- Ikiškite plokščiaji atsuktuvą ir palenkite, kaip parodyta 1 paveikslėlyje.
- Kaip parodyta 2 paveikslélyje, tolygiai iškelkite dangtelj ir stumkite kablj, kaip pavaizduota 3 paveikslélyje. (Nespauskite jo per stipriai, kad neapgadintumète po dangteliu esančio laido.)
- Išimkite ranka spausdami tašką A 4 paveikslėlyje, kaip pavaizduota 5 paveikslėlyje.
-
Atjunkite šaldytuvo durelių jungiamojo laido elementą. (Tik modeliuose su išoriniu ekranu).
-
Išsukite varžtus. (Nuimdami būkite atsargūs, kad durelių nenumestumėte).
Lietuvių kalba
- Nuimkite šaldytuvo dureles nuo vidurinio lanksto, atsargiai pakeldami jas aukštyn.
DÉMESIO
Šaldytuvo durelės yra sunkios, nesusižeiskite jas nukeldami.
- Išimkite vidurinį lankstą išsukdami varžtus kryžminiu (+) atsuktuvu.
DÉMESIO
Šaldiklio durelės gali nukristi į priekį, todėl paremkite jas.
- Nuimkite šaldiklio dureles nuo apatinio lanksto, atsargiai pakeldami jas aukštyn.
Lietuvių kalba
- Atsargiai paguldykite šaldytuvą ant galinės pusės. Išsukite kojelę (sukdami prieš laikrodžio rodyklę) ir nuimkite apatinį lankstą.
PASTABA
Norėdami apsaugoti šaldytuvą nuo pažeidimų, išpjaukite didelį gabalą kartono dėžės ir paklokite jį po šaldytuvu.
- Pakeitus viršutinį, vidurinį ir (arba) apatinį lankstą, surinkite atlikdami išėmimo veiksmus priešinga eilės tvarka.
DÉMESIO
- Isitikinkite, kad laido jungtys prijungtos tinkamai.
- Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.
