KASUTUSJUHEND RB33J3515S9 SAMSUNG
Kasutaja hooldusjuhend
- Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com/support
- Külastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil.
- Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.
- Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.
- Ise vahetatavad osad on vaid käepidemed (vaid mönedel mudelitel), tihendid, sahtlid ja hinged.
MÄRKUS
Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung üksköik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertifitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud.
ETTEVAATUST!
- Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.
- Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.
- Kasutage parandusi tehes kindlasti kaitsekindaid.
Eesti
Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.
01 Hingekate 02 Sahtel
03 Keskmine hing 04 Triipkoodi silt
05 Alumine hing
06 Käepidemed (ainult teatud mudelitel)
Eesti
Käepideme asendamine
ETTEVAATUST!
- Ukse käepidet vahetades olge hoolas, et ukse esiosa mitte kriimustada.
- Suruge käepidemed tugevalt kinnituste külge. Veenduge, et tugede ja ukse vahel ei oleks vahet.
- Käepidet kinnitades keerake kruvid tugevalt kinni.
- Enne toote kasutamist kontrollige, et käepide oleks tugevalt kinni.
Vajalikud tööriistad (pole kaasas)
Ristpeakruvikeeraja Lamepeakruvikeeraja
Käepidemete eemaldamine
Eemaldage käepideme kattekork ja kruvid, kasutades lamepeakruvikeerajat (-).
MÄRKUS
Eemaldage kattekork
lamepeakruvikeerajaga (-) ning pange
käepide ja käepideme kattekork kokku.
Eesti
Tihendi asendamine
ETTEVAATUST!
Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm õhk külmikust välja tulla.

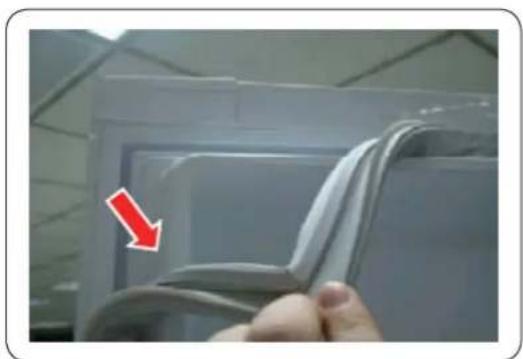

Tihendi eemaldamiseks
Avage luuk ja eemaldage tihend ukse küljest.
Tihendi asendamiseks
Paigaldage külmiku uksele uus tihend.
Veenduge, et uue tihendi ja ukse vahel ei oleks vahet.
Eesti
Sahtli asendamine
ETTEVAATUST!
Kontrollige, et sahtel oleks paigaldamisel öigesti siinidele paigutatud.
Sahtli eemaldamiseks
-
Tömmake sahtel maksimaalselt välja.
-
Kallutage sahtlit üles ja tömmake seda eemaldamiseks välja.
Sahtlite tagasipanek
Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras.
Eesti
Hinge asendamine
Hingede asendamiseks tuleb esmalt uks eemaldada.
ETTEVAATUST!
- Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.
- Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.
- Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.
- Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.
- Veenduge, et völl oleks hingel tugevalt kinni.
- Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.
- Veenduge, et juhtmeühendused oleks öigesti ühendatud.
- Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.
HOIATUS!
- Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.
- Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust.
Vajalikud tööriistad (pole kaasas)
Ristpeakruvikeeraja Lamepeakruvikeeraja 11 mm mutrivõti
8 mm otsvõti (poltide jaoks)
Kuuskantvõti (5 mm)
Uksepoolsuse vahetamine
- Eemaldage ukse juhtmekate.
Eesti
-

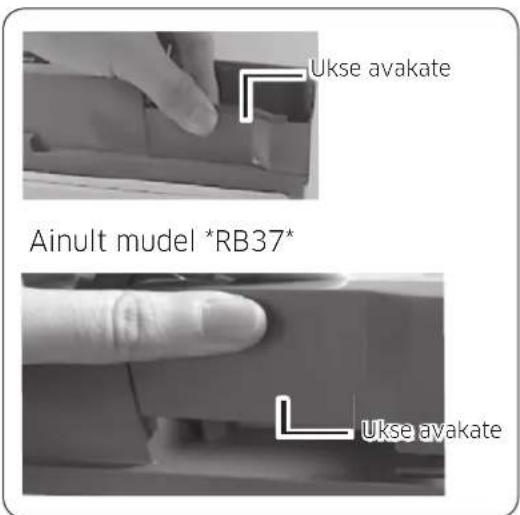

Eemaldage ukse avakate.
-
Eemaldage hingekate, et vajutada konksu, nagu on näidatud allolevate piltidel.
- Sisestage lamepeakruvikeeraja ja lükake seda tahapoole, nagu on näidatud pildil 1.
- Lükake katet ülespoole, nagu on näidatud pildil 2, ja vajutage konksu, nagu on näidatud pildil 3. (Jälgige, et te ei kahjustaks hingekattega juhet seda liiga kövasti vajutades)
- Eemaldage see, vajutades pildil 4 kujutatud üksust käega, nagu on näidatud pildil 5.
-
Ühendage lahti külmiku ukse juhtmeühendus. (Ainult välise ekraaniga mudelitel.)
-
Eemaldage kruvid. (Olge ettevaatlik, et uks selle lahtivõtmisel maha ei kukuks.)
Eesti
- Eemaldage külmiku uks keskmiselt hingelt, töstes ust ettevaatlikult otse üles.
ETTEVAATUST!
Uks on raske, seega olge ettevaatlik, et te end selle eemaldamisel ei vigastaks.
- Eemaldage keskmine hing, eemaldades ristpeakruvikeerajaga (+) kruvid.
ETTEVAATUST!
Sügavkülmiku uks võib kukkuda ettepoole, mistõttu seda on vaja toetada.
- Eemaldage sügavkülmiku uks alumiselt hingelt, töstes ust ettevaatlikult otse üles.
Eesti
- Asetage külmik ettevaatlikult pikali.
Eemaldage jalg (keerake päripäeva lahti)
ja alumine hing.
MÄRKUS
Külmiku kaitsmiseks kahjustuste eest lõigake papist suur tükk ja pange see külmiku alla.
- Pärast ülemise, keskmise ja/või alumise hinge asendamist paigaldage need uuesti lahtivõtmisele vastupidises järjekorras.
ETTEVAATUST!
- Veenduge, et juhtmeühendused oleks öigesti ühendatud.
- Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.
Eesti
