BRUGSANVISNING RB33J3515S9 SAMSUNG
06 Handtag (endast på tillämpliga modeller)
Svenska
Byte av handtag
VAR FÖRSIKTIG
Phillips-
skruvmejsel
Spärmejsel
Ta loss handtagen
Phillips-skruvmejsel Spårmejsel 11 mm skruvnyckel
- Du kan kontrollere, hvor du kan købe reservedele, på http://samsung.com/support
- Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at kontrollere de reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit produkt.
- Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.
- For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i illustrationen i denne vejledning.
- Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle modeller), pakninger, skuffer og hængsler.
BEMÆRK
Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke-professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certificeret servicetekniker vil ikke være dækket af garantien.
FORSIGTIG
- Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.
- Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren.
- Sørg for at bære sikkerhedshandsker, mens du foretager reparationer.
Dansk
Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.
01 Hængseldæksel 02 Skuffe
03 Midterste hængsel 04 Stregkodeetiket
05 Nederste hængsel
06 Håndtag (kun relevante modeller)
Udskiftning af håndtag
FORSIGTIG
- Når du udskifter dørhåndtaget, skal du passe på ikke at ridse fronten på døren.
- Pres på håndtagene ved fødderne. Sørg for, at der ikke er noget mellemrum mellem fødderne og døren.
- Skru skruerne godt fast, när du fastgør håndtaget.
- Kontrollér, at håndtaget sidder godt fast, før du bruger produktet.
Krævede værktøjer (medfølger ikke)
Phillips-
skruetrækker
Skruetrækker med
lige kærv
Sådan afmonteres håndtagene
Fjern håndtagets dæksel og skruerne med en flad (-) skruetrækker.
BEMÆRK
Fjern dækslet med en flad (-) skruetrækker, og saml håndtaget og dækslet.
Dansk
Udskiftning af pakning
FORSIGTIG
Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække.

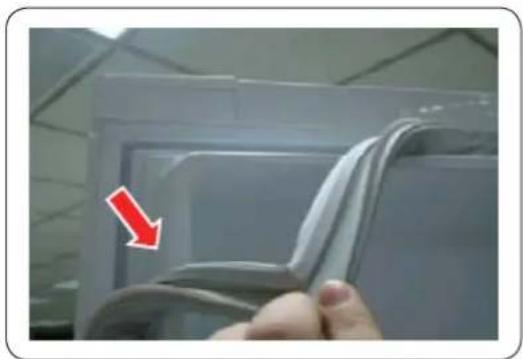

Sådan fjernes pakningen
Åbn døren, og fjern pakningen fra døren.
Sådan udskiftes pakningen
Fastgør en ny pakning til køleskabsdøren.
Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren.
Dansk
Udskiftning af skuffe
FORSIGTIG
Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen.
Sådan fjernes skuffen
-
Træk skuffen ud, så langt den kan.
-
Vip skuffen opad, og træk den ud, indtil den er fjernet.
Sådan monteres skufferne igen
Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin.
Dansk
Udskiftning af hængsel
For at udskifte hængslerne skal du først fjerne dørene.
FORSIGTIG
- Når du fjerner dørene, skal du være meget forsigtig, da dørene er tunge.
- Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for at forhindre ridser på døren, när du sætter dørene ned.
- Da hængslerne skal håndteres forsigtigt og udskiftes af to eller flere personer, anbefaler vi dig at ringe efter professionel teknisk service.
- Hvis du fjerner hængslet uden at holde døren, kan døren falde ned og forårsage skader.
- Sørg for, at akslen er strammet ordentligt på hængslet.
- Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.
- Sørg for, at ledningsstikkene er korrekt tilsluttede.
- Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet.
ADVARSEL
- At vippe/lægge køleskabet ned kræver mindst to personer.
- Tag strømstikket ud af køleskabet, før du vender dørene.
Krævede værktøjer (medfølger ikke)
Phillips-skruetrækker
Skruetrækker med lige kærv
11 mm skruenøgle
8 mm topnøgle
(til bolte)
Unbrakonøgle (5 mm)
Vending af døren
Kun model *RB37*
- Fjern ledningsdækslet.
Dansk
-

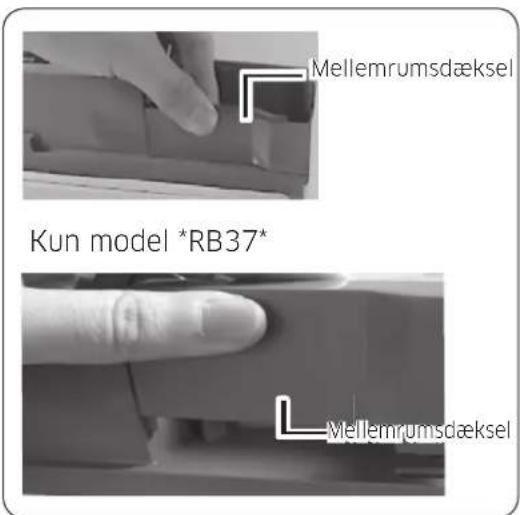

Fjern mellemrumsdækslet.
-

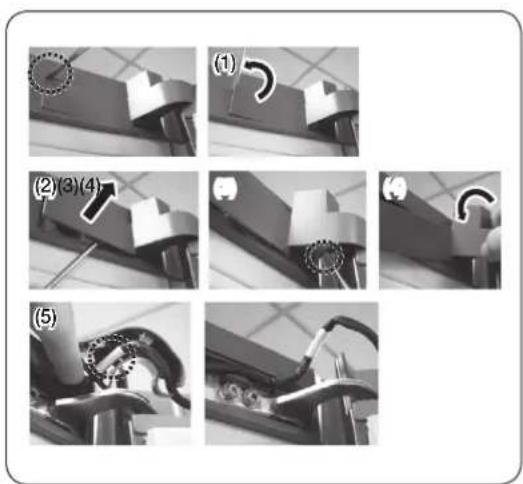

Fjern hængseldækslet, og tryk på en hage som på billedet herunder.
- Sæt en flad skruetrækker i, og skub den bagover som angivet i figur 1.
- Som det fremgår af figur 2, løfter du dækslet og trykker på en hage som vist i figur 3. (Pas på ikke at beskadige ledningen til dækselhængslet ved at presse for hårdt)
- Afmonter det ved at trykke på A i figur 4 med hånden som vist i figur 5.
- Afmonter kabelstikket til køleskabsdøren. (Kun på modeller med eksternt display).
- Fjern skruerne. (Pas på ikke at tabe døren, när du afmonterer den).
Dansk
- Fjern køleskabsdøren fra det mellemste hængsel ved forsigtigt at løfte døren lige op.
⚠️ FORSIGTIG
Døren er tung, pas på du ikke kommer til skade, när du fjerner døren.
- Afmonter midterste hængsel ved at fjerne skruerne med en stjerneskruetrækker (+).
⚠️ FORSIGTIG
Fryserdøren kan vælte forover, så støt døren.
- Fjern fryserdøren fra det nederste hængsel ved forsigtigt at løfte døren lige op.
Dansk
- Læg køleskabet forsigtigt på ryggen.
Fjern benene (skru mod urets retning) og
nederste hængsel.
BEMÆRK
For at beskytte køleskabet mod skader bør du skære et stort stykke af kartonen ud og anbringe det under køleskabet.
- For at montere igen, følg instruktionerne i omvendt rækkefølge for afmontering efter udskiftning af det øverste, midterste og/eller nederste hængsel.
! FORSIGTIG
- Sørg for, at ledningsstikkene er korrekt tilsluttede.
- Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet.
Dansk
Brukerhåndbok
Slik fjerner du håndtakene
Slik fjerner du pakningen
Slik bytter du pakningen
Slik fjerner du skuffen
-
Dra ut skuffen så langt det går.
-
Løft skuffen opp og trekk den ut til den er fjernet.
Døren er tung, så pass på at du ikke skader deg när du kobler den fra.
