HASZNÁLATI ÚTMUTATÓ RB33J3515S9 SAMSUNG
Szervizelési útmutató felhasználók számára
- A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com/support weboldalt.
- Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le.
- A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.
- Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján látható névvel.
- A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a fiókokra és a zsanérokra korlátozódik.
MEGJEGYZÉS
Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett.
⚠ VIGYÁZAT!
- Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.
- A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.
- A javítási munkálatok során viseljen védőkesztyűt.
Magyar

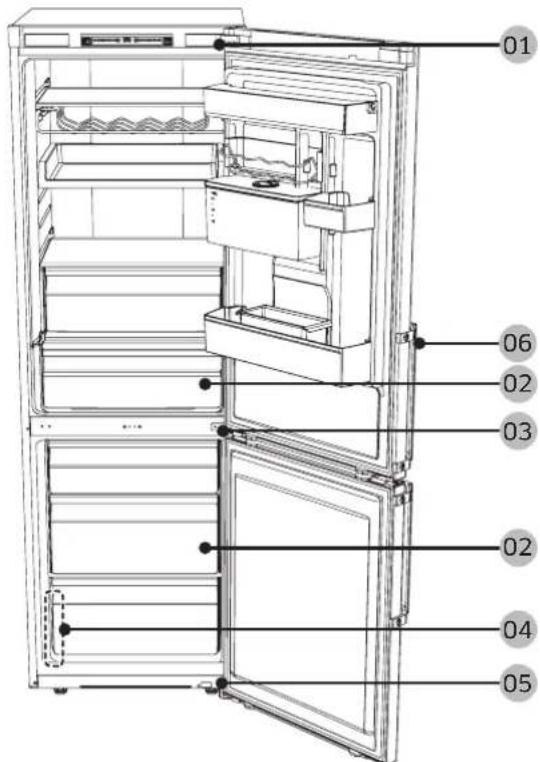

A hütőszekrény kinézete és kínált alkatrészeinek köre a modelltöl és az országtól függően eltérő lehet.
01 Zsanérburkolat 02 Fiók
03 Középső zsanér 04 Vonalkódos címke
05 Alsó zsanér 06 Fogantyúk (csak adott modelleknél)
Magyar
Fogantyúcsere
VIGYÁZAT!
- Az ajtófogantyú cseréje során ügyeljen arra, hogy ne karcolódjon meg az ajtó felülete.
- A tartóelemeket fogva erősen nyomja be a fogantyúkat. Ügyeljen arra, hogy ne legyen rés a tartóelemek és az ajtó között.
• A fogantyú felszerelésekor húzza szorosra a csavarokat.
- A termék használata előtt ellenőrizze, hogy a fogantyú biztonságosan van-e rögzítve.
Szükséges szerszámok (nem tartozék)
Csillagcsavarhúzó Lapos csavarhúzó
A fogantyúk leszerelése
Egy lapos (-) csavarhúzó segítségével távolítsa el a fedél fogantyúját és csavarjait.
MEGJEGYZÉS
Egy lapos (-) csavarhúzó segítségével távolítsa el a fedelet, majd szerelje össze a fogantyút és a fedél fogantyúját.
Magyar
Tömítéscsere
VIGYÁZAT!
Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből.

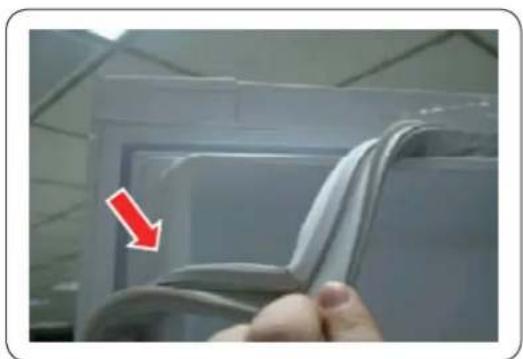

A tömítés eltávolítása
Nyissa ki az ajtót, és vegye le a tömítést az ajtóról.
A tömítés felszerelése
Rögzítse az új tömítést a hűtő ajtajára.
Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között.
Magyar
Fiókcsere
VIGYÁZAT!
A fiók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe.
A fiók eltávolítása
-
Húzza ki ütközésig a fiókot.
-
Billentse meg felfelé a fiókot, majd húzza ki teljesen az eltávolításához.
A fiókok visszaszerelése
A fiókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el.
Magyar
Zsanércsere
A zsanérok lecseréléséhez először le kell szerelnie az ajtókat.
VIGYÁZAT!
- Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.
- A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.
- Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.
- Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.
- Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.
- Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.
- Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
- Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.
FIGYELMEZTETÉS
- A hütőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.
- Az ajtók felcserélése előtt húzza ki a tápkábelt.
Szükséges szerszámok (nem tartozék)
Csillagcsavarhúzó Lapos csavarhúzó 11 mm-es csavarkulcs
8 mm-es dugókulcs (a csavarokhoz)
Imbuszkulcs (5 mm)
Magyar
Az ajtók megfordítása
* Csak az RB37* típus esetén
* Csak az RB37* típus esetén
-
Távolítsa el az ajtókábel burkolatát.
-
Szerelje szét a fedélrekesz burkolatát.
-
Távolítsa el a zsanér burkolatát az alábbi ábrákon látható módon kipattintva.
- Csúsztasson be egy lapos csavarhúzót, majd húzza fel az 1. ábrának megfelelően.
- Emelje ki a burkolatot a 2. ábrán látható módon, majd pattintsa ki a 3. ábrának megfelelően. (Ügyeljen arra, hogy ne nyomja túl erősen, nehogy az ajtókábel burkolata megsérüljön.)
- A szétszereléshez az 5. ábrán látható módon kézzel nyomja meg a 4. ábrán található „A” jelzésű részt.
Magyar

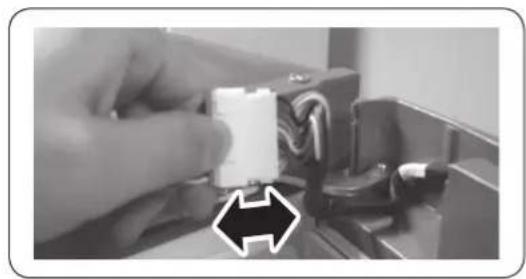

- Válassza szét a hűtőszekrényajtó kábelének csatlakozóját. (Csak külső kijelzővel ellátott típusok esetén.)
- Szerelje ki a csavarokat. (Ügyeljen arra, nehogy szétszereléskor leejtse az ajtót.)
- Óvatosan és egyenesen felemelve vegye le a hütőszekrényajtót a középső zsanérról.
VIGYÁZAT!
Az ajtó nehéz, ezért ügyeljen arra, nehogy sérülést szenvedjen a levétel során.
- Csillagcsavarhúzó (+) segítségével szerelje le a középső zsanért.
VIGYÁZAT!
A fagyasztó ajtaja előreeshet, ezért támassza meg az ajtót.
Magyar
-
Óvatosan és egyenesen felemelve vegye le a fagyasztó ajtaját az ajtó zsanérról.
-

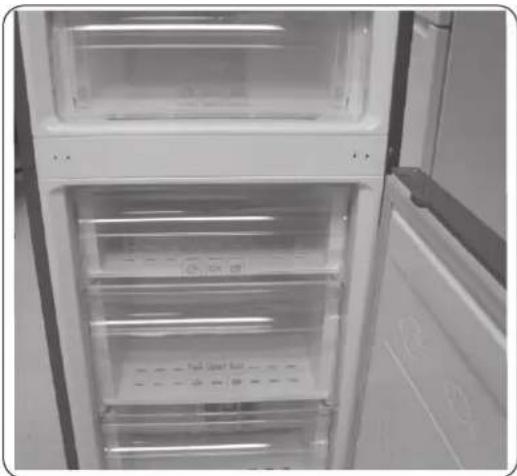

Óvatosan fektesse a hütőszekrényt a hátára. Szerelje le a lábat (csavarja ki az óramutató járásával ellentétes irányban) és az alsó zsanért.
MEGJEGYZÉS
A hütőszekrény védelme érdekében vágjon ki egy nagy darabot a kartondobozból, és helyezze a hütőszekrény alá.
- A felső, a középső és/vagy az alsó zsanér átcserélését követően az összeszerelést a szétszereléshez képest fordított sorrendjében végezze el.
⚠ VIGYÁZAT!
- Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
- Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.
