GEBRUIKSAANWIJZING RB33J3515S9 SAMSUNG
Onderhoudshandleiding voor gebruikers
- U kunt kijken waar u vervangende onderdelen kunt kopen via http://samsung.com/support
- Ga naar de site voor het kopen van onderdelen en voer de modelcode van uw product in om de verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de buitenkant van uw product.
- U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.
- Zorg er bij vervangende onderdelen voor dat de naam van het onderdeel overeenkomt met die in de afbeelding in deze handleiding.
- Onderdelen die door de gebruiker onderhouden kunnen worden, zijn beperkt tot handgrepen (alleen voor sommige modellen), pakkingen, laden en scharnieren.
OPMERKING
Na reparatie door een niet-geautoriseerde serviceprovider, zelfreparatie of niet-professionele reparatie van het product, is Samsung niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveiligheid als gevolg van een poging om het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet zorgvuldig zijn opgevolgd. Eventuele schade aan het product die wordt veroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecertificeerde serviceprovider, wordt niet gedekt door de garantie.
LET OP
- De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.
- Bij het vervangen van scharnieren moet u uiterst voorzichtig te werk gaan, omdat de deur moet worden verwijderd.
- Draag veiligheidshandschoenen bij het uitvoeren van reparaties.
Nederlands
Het werkelijke uiterlijk en de meegeleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

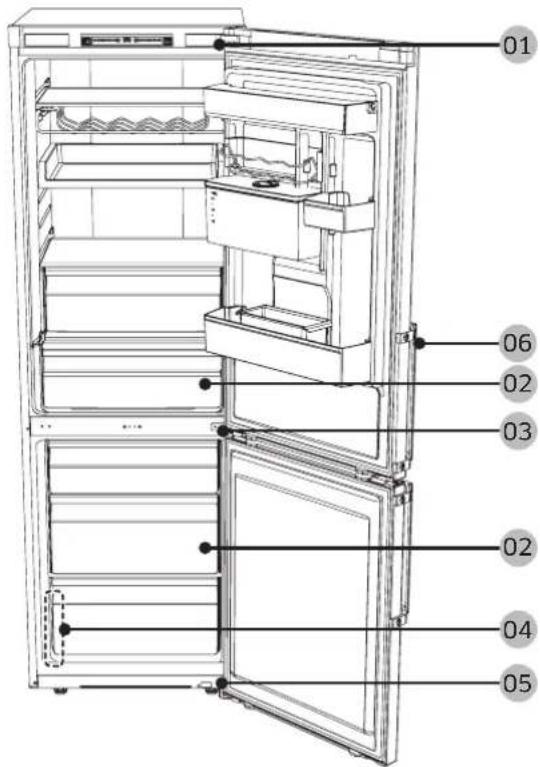

01 Afdekking scharnier 02 Lade
03 Middelste scharnier 04 Etiket met streepjescode
05 Onderste scharnier
06 Handgrepen (alleen bepaalde modellen)
Nederlands
Vervangen van handgrepen
LET OP
- Wees voorzichtig bij het vervangen van de handgreep op de deur om de voorkant van de deur niet te bekrassen.
- Druk de handgrepen stevig aan bij de steunen. Zorg ervoor dat er geen ruimte is tussen de steunen en de deur.
- Draai de schroeven stevig aan bij het bevestigen van de handgreep.
- Controleer of de handgreep stevig vastzit voordat u het product gebruikt.
Vereist gereedschap (niet meegeleverd)
Kruiskopschroevendraaier Platte schroevendraaier
De handgrepen verwijderen
Verwijder de kap van de handgreep en de schroeven met een platte schroevendraaier.
OPMERKING
Verwijder de kap met een platte schroevendraaier en monteer de handgreep en kap van de handgreep.
Nederlands
Vervangen van pakkingen
LET OP
Zorg ervoor dat u de pakkingen stevig vastzet. Anders kan er koude lucht uit de koelkast lekken.

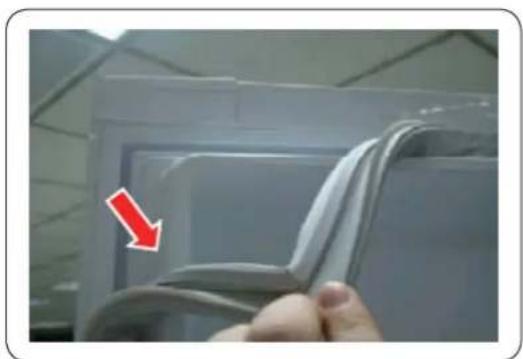

De pakking verwijderen
Open de deur en verwijder de pakking van de deur.
De pakking vervangen
Bevestig een nieuwe pakking aan de koelkastdeur.
Zorg ervoor dat er geen ruimte is tussen de nieuwe pakking en de deur.
Nederlands
Vervangen van laden
LET OP
Controleer dat de lade op juiste wijze in de rail wordt geplaatst tijdens de montage.
De lade verwijderen
-
Trek de lade zo ver als het kan naar buiten.
-
Kantel de lade omhoog en trek deze naar buiten om te verwijderen.
De laden opnieuw plaatsen
Bij het opnieuw plaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering.
Nederlands
Vervangen van scharnieren
Voor het vervangen van de scharnieren moet u eerst de deur verwijderen.
LET OP
- Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zijn zwaar.
- Plaats voordat u de scharnieren vervangt een zachte ondergrond zoals karton op de vloer om te voorkomen dat de deur bekrast wordt wanneer u deze neerzet.
- Aangezien de scharnieren zorgvuldig moeten worden behandeld en vervangen door twee of meer personen, raden we u aan de hulp van een professionele technische service in te roepen.
- Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken.
- Zorg ervoor dat de pen stevig is vastgezet op het scharnier.
- Controleer of het scharnier stevig vastzit op de kast.
- Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.
- Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.
WAARSCHUWING
- Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen.
- Haal de stekker uit het stopcontact voordat u de deuren omkeert.
Vereist gereedschap (niet meegeleverd)
Kruiskopschroevendraaier Platte schroevendraaier Steeksleutel van 11 mm
8 mm copsleutel
(voor bouten)
Inbussleutel (5 mm)
Nederlands
De deur omkeren
-
Verwijder de afdekking van de deurkabels.
-
Demonteer het afdekkingstussenstuk van de deur.
-
Verwijder de scharnierafdekking om op een haak te drukken zoals aangegeven in onderstaande afbeeldingen.
-
Steek er een platte schroevendraaier in en plaats het terug zoals in afbeelding 1.
- Druk de kap omhoog (afbeelding 2) en druk op een haak zoals in afbeelding 3. (Druk niet te hard, want dan kan de scharnierkapbedrading beschadigd raken)
- Demonteer dit door met de hand (afbeelding 5) op de A in afbeelding 4 te duwen.
Nederlands

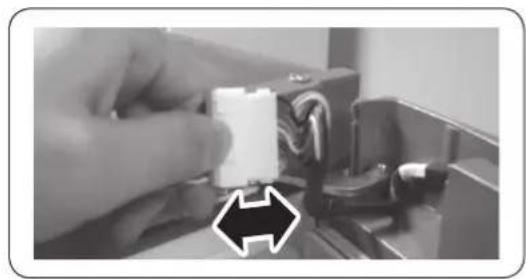

- Maak de draadaansluiting voor de koelkastdeur los. (Alleen bij modellen met een extern display).
- Verwijder de schroeven. (Let erop dat u de deur niet laat vallen wanneer u deze demonteert).
- Til de deur voorzichtig recht omhoog om deze van het middelste scharnier te verwijderen.
LET OP
De deur is zwaar. Let erop dat u zich tijdens het verwijderen van de deur niet verwondt.
- Demonteer het middelste scharnier door de schroeven met een kruiskopschroevendraaier te verwijderen.
LET OP

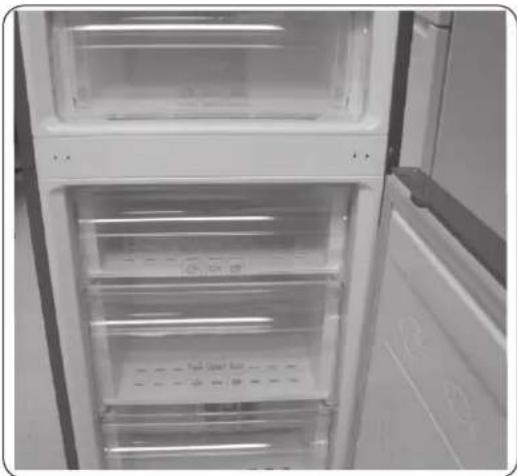

De vriezerdeur kan naar voren vallen, dus ondersteun de deur.
Nederlands
-
Til de vriezerdeur voorzichtig recht omhoog om deze van het onderste scharnier te verwijderen.
-
Leg de koelkast voorzichtig op zijn achterzijde. Verwijder de poot (tegen de klok in losschroeven) en het onderste scharnier.
OPMERKING
Leg tijdens uw werkzaamheden een groot stuk karton onder de koelkast, om de koelkast te beschermen.
- Monteer in omgekeerde volgorde van het demonteren nadat het bovenste, middelste en/of onderste scharnier is vervangen.
LET OP
- Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.
- Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.
