КОРИСНИЧКИ ПРИРАЧНИК RB33J3515S9 SAMSUNG
Само за модел *RB37*
Прирачник за сервисирање за корисниците
- Можете да проверите каде се купуваат резервни делови на http://samsung.com/support
- Посетете ја локацијата за купување делови и внесете го кодот на моделот на вашиот производ за да ги проверите достапните делови за купување. Кодот на моделот е означен на другата страна на производот.
- Може да го проверите кодот на моделот и верзијата на етикетата на баркодот во долниот лев дел од производот.
- За резервни делови, осигурете се дека името на делот се совпаѓа со она од илустрацијата во овој прирачник.
- Деловите што може да ги поправат корисниците се ограничени на рачки (само некои модели), заптивки, фиоки и шарки.
ЗАБЕЛЕШКА
По поправка од страна на неовластен сервисер, самостојна поправка или непрофесионална поправка на производот, Samsung не е одговорен за каква било штета на производот, каква било повреда или кој и да е безбедносен проблем со производот предизвикани од обид за поправка на производот што не ги следи внимателно овие упатства за поправка и одржување. Секоја штета на производот предизвикана од обид за поправка на производот од било кое друго лице освен сервисер овластен од Samsung не е покриена со гаранцијата.
⚠️ ВНИМАНИЕ
- Името на делот наведено на локацијата може да се разликува од она во овој прирачник. Осигурете се дека сте го избрале точното име на делот.
- За замена на шарките е потребно крајно внимание бидејќи вклучува одвојување на вратата.
- Додека правите поправки, не заборавајте да носите заштитни ракавици.
Македонски

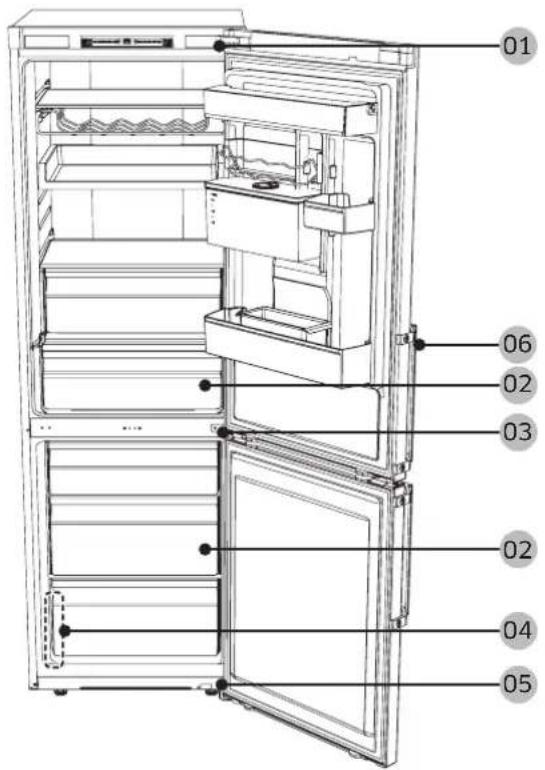

Фактичкиот изглед и обезбедените делови на фрижидерот може да се разликуваат, зависно од моделот и земјата.
01 Капак на шарката 02 Фиока 03 Средна шарка 04 Етикета на баркодот 05 Долна шарка 06 Рачки (само кај соодветни модели)
Македонски
Замена на рачката
ВНИМАНИЕ
- Кога ја заменувате рачката за вратата, внимавајте да не го изгребете предниот дел од вратата.
- Притиснете ги цврсто рачките во подлогите. Погрижете се да нема простор помеѓу подлогите и вратата.
- Цврсто затегнете ги завртките кога ја прицврстувате рачката.
- Пред да започнете да го користите производот, проверете дали рачката е цврсто затегната.
Потребни алати (не се испорачани)

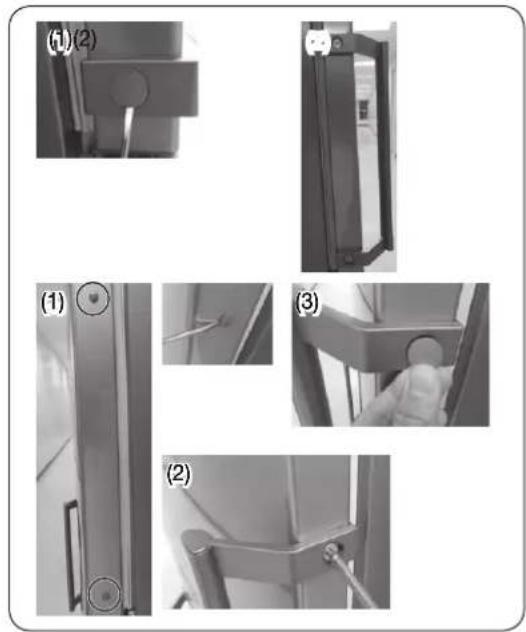

За одвојување на рачките
Отстранете ги капачето на рачката и шрафовите со плоснат (-) шрафцигер.
ЗАБЕЛЕШКА
Отстранете го капачето со плоснат (-) шрафцигер и склопете ги рачката и капачето на рачката.
Македонски
Проверете дали цврсто сте ја поставиле заптивката. Во спротивно, од фрижидерот може да излегува ладен воздух.

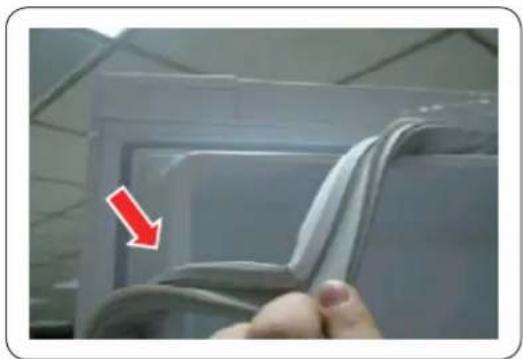

За отстранување на заптивката
Отворете ја вратата и отстранете ја заптивката од вратата.
Поставете нова заптивка на вратата од фрижидерот.
Осигурете се дека нема отвор помеѓу новата заптивка и вратата.
Замена на фиоката
ВНИМАНИЕ
Проверете дали фиоката е правилно вметната во шината за време на монтирањето.
За отстранување на фиоката
- Извлечете ја фиоката до каде што оди.
- Навалете ја нагоре и извлекувајте ја додека не се извади.
За повторно поставување на фиоките
Повторното поставување на фиоките го следи обратниот редослед од соодветните чекори за отстранување.
Македонски
Замена на шарките
За да ги замените шарките, прво мора да ги извадите вратите.
ВНИМАНИЕ
- Кога ги вадите вратите, обратете посебно внимание бидејќи вратите се тешки.
- Пред да ги замените шарките, ставете мека подлога, како на пример картон, на подот за да спречите гребаници на вратата кога ќе ги спуштате вратите.
- Бидејќи со шарките треба да се ракува внимателно и да ги заменуваат две или повеќе лица, ви препорачуваме да повикате професионален технички сервис.
- Ако ја отстраните шарката без да ја држите вратата, вратата може да падне и да ве повреди.
- Осигурете се дека оската е цврсто затегната на шарката.
- Проверете дали шарката е цврсто затегната на витрината.
- Проверете дали кабелските приклучоци се поврзани правилно.
- Внимавајте да не ги оштетите жиците кога ќе го затегнувате горниот капак.
ПРЕДУПРЕДУВАЊЕ
- Навалување/легнување на фрижидерот бара најмалку двајца.
- Откачете го кабелот за напојување пред превртување на вратите.
Потребни алати (не се испорачуваат)
Крстен шрафцигер, плоснат шрафцигер, клуч 11 mm
Крцкало од 8 mm (за завртките)
Имбус клуч (5 mm)
Завртување на вратата
Само за моделот *RB37*
- Отстранете ја жицата на капакот над вратата.

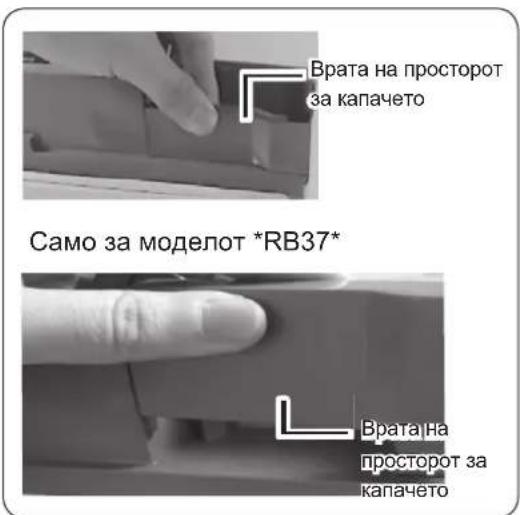

- Расклопете ја вратата на просторот за капачето.

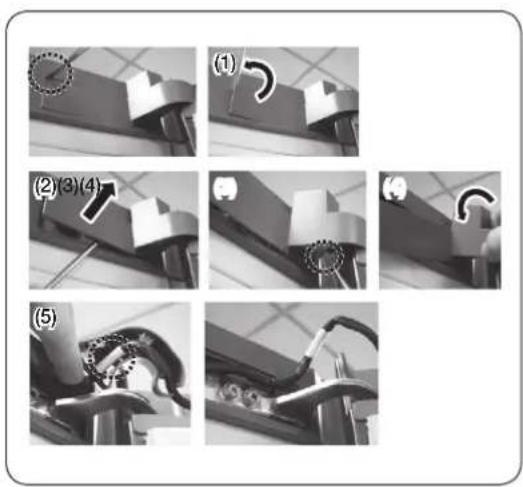

- Отстранете го капакот на шарката за да ја притиснете куката како на сликите подолу.
- Вметнете плоснат шрафцигер и вратете го назад како што е покажано на слика #1.
- Како што е покажано на слика #2, подигнете го капакот нагоре и притиснете ја куката како што е прикажано на слика #3. (Внимавајте да не ја оштетите жицата на капакот на шарката со пресилно притискање)
- Расклопете со притискање на ставката прикажана на слика #4 со рака како слика #5.
- Исклучете го приклучокот за поврзување со кабли за вратата од фрижидерот. (Само на модели со надворешен екран).
- Отстранете ги шрафовите. (Внимавајте да не ја испуштите вратата кога ќе ја расклопувате.)
- Отстранете ја вратата од фрижидерот од средната шарка со внимателно подигање на вратата право нагоре.
⚠️ ВНИМАНИЕ
Вратата е тешка, внимавајте да не се повредите кога ќе ја вадите.
- Расклопете ја средната шарка со отстранување на шрафовите користејќи крстач (+).
⚠️ ВНИМАНИЕ
Вратата од замрзнувачот може да падне нанапред, па затоа поддржувајте ја.
- Отстранете ја вратата од замрзнувачот од долната шарка со внимателно подигање на вратата право нагоре.
- Внимателно легнете го фрижидерот на неговата задна страна. Извадете ги ногарката (отшрафувајте во насока обратна од стрелките на часовникот) и долната шарка.
ЗАБЕЛЕШКА
За да го заштитите фрижидерот од оштетување, исечете големо парче картон и ставете го под фрижидерот.
- Составете повторно во обратен редослед откако сте ги замениле горната, средната и/или долната шарка.
ВНИМАНИЕ
- Проверете дали кабелските приклучоци се поврзани правилно.
- Внимавајте да не ги оштетите жиците кога ќе го затегнувате горниот капак.
