LIETOŠANAS INSTRUKCIJA RB33J3515S9 SAMSUNG
Lietotāja apkopes rokasgrāmata
- Jüs vietnē http://samsung.com/support varat pārbaudīt, kur iegādāties rezerves daļas
- Apmeklējiet daļu iegādes vietni un ievadiet sava produkta modeļa kodu, lai pārbaudītu iegādei pieejamās daļas. Modeļa kods ir norādīts uz jūsu produkta ārējiem sāniem.
- Jūs varat pārbaudīt modela kodu un versiju uz svītrkoda uzlīmes produkta kreisajā apakšējā daļā.
- Rezerves daļām pārliecinieties, ka detaļas nosaukums atbilst tam, kas norādīts šajā rokasgrāmatā.
- Dalas, kurām lietotājs var veikt apkopi, ir tikai rokturi (tikai dažiem modeliem), blīves, atvilktnes un enğes.
PIEZIME
Pēc nepilnvarota pakalpojumu sniedzēja veikta remonta, paša lietotāja veikta vai neprofesionāla produkta remonta Samsung neuzņemas atbildību par produkta bojājumiem, personas ievainojumiem vai produkta drošības problēmām, kas radušās, veicot jebkādu produkta remonta mēģinājumu, kas precīzi neievēro šīs remonta un apkopes instrukcijas. Garantija nesegs nevienu produkta bojājumu, kas radies, ja produktu mēģina remontēt persona, kas nav Samsung sertificēts pakalpojumu sniedzējs.
⚠ UZMANĪBU!
- Vietnē norādītais detaļas nosaukums var atšķirties no tā, kas norādīts šajā rokasgrāmatā. Lūdzu, pārliecinieties, ka izvēlaties pareizo detaļas nosaukumu.
- Veicot enğu nomaiņu, ir jāpievērš īpaša uzmanība, jo šī darbība ietver durvju atvienošanu.
- Remonta laikā valkājiet aizsargcimdus.
Latviešu
Atkarībā no modela un valsts ledusskapja faktiskais attēls un daļas var atšķirties.
03 Vidējā enğe 04 Svītrkoda uzlīme
05 Apakšējā eṅge
06 Rokturi (tikai attiecīgajiem modeliem)
Latviešu
Roktura nomaina
UZMANĪBU!
- Nomainot durvju rokturi, pārliecinieties, ka nesaskrāpējat durvju priekšpusi.
- Cieši uzspiediet uz rokturu vadotnēm. Raugieties, lai starp rokturu vadotnēm un durvīm nav spraugu.
- Pievienojot rokturi, cieši pievelciet skrūves.
- Pirms produkta izmantošanas pārbaudiet, vai rokturis ir stingri pievienots.
Nepieciešamie instrumenti (nav iekļauti komplektācijā)
Phillips
skrūvgriezis
Plakanais
skrūvgriezis
Lai nonemtu rokturus
Ar plakano skrūvgriezi (-) noņemiet vāciņa rokturi un skrūves.
PIEZIME
Ar plakano skrūvgriezi (-) noņemiet vāciņu un salieciet rokturi un vāciņa rokturi.
Latviešu
Blīves nomaiņa
UZMANĪBU!
Pārliecinieties, ka cieši pievienojat blīvi. Pretējā gadījumā var noplust aukstais gaiss no ledusskapja.

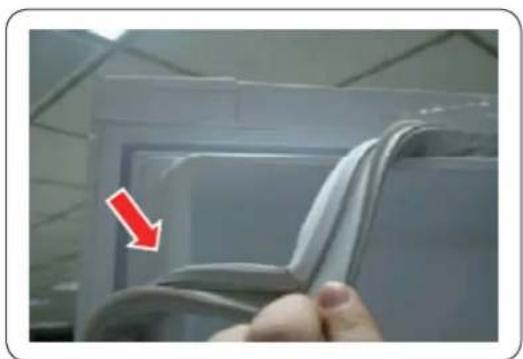

Lai nonemtu blivi
Raugieties, lai starp jauno blīvi un durvīm nav spraugu.
Latviešu
Atvilktnes nomaiņa
UZMANĪBU!
Pārliecinieties, vai atvilkte montāžas laikā ir pareizi ievietota sliedē.
-
Izvelciet atvilktni tik tālu, cik iespējams.
-
Sasveriet atvilktni uz augšu un pavelciet to uz āru, līdz tā ir izņemta.
Lai atkārtoti ievietotu atvilktnes
Atkārtota atvilktņu ievietošana tiek veikta pretējā to izņemšanas darbību secībā.
Latviešu
Enges nomaina
Lai nomainītu en̩ges, jums vispirms ir jāizņem durvis.
UZMANĪBU!
- Uzmanīgi izņemiet durvis, jo tās ir smagas.
- Pirms enğu nomainas uz grīdas nolieciet mīkstu paliktni, piemēram, kartonu, lai novērstu skrāpējumus uz durvīm, novietojot tās uz grīdas.
- Tā kā ar enğēm ir jādarbojas uzmanīgi un nomaiņa jāveic diviem vai vairāk cilvēkiem, mēs iesakām izsaukt profesionālu tehnisko atbalstu.
- Ja enğes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.
- Pārliecinieties, ka vārpsta uz enğes ir cieši pievilkta.
- Pârbaudiet, vai enge ir cieši pievienota pie korpusa.
- Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
- Raugieties nesabojāt vadus, fiksējot augšējo pārsegu.
BRĪDINĀJUMS
• Ledusskapja sasvēršanai/nolikšanai nepieciešami vismaz 2 cilvēki.
- Atvienojiet barošanas vadu pirms durvju apgriešanas otrādi.
Nepieciešamie instrumenti (nav iekļauti komplektācijā)
Phillips skrūvgriezis Plakanais skrūvgriezis 11 mm uzgriežnu atslēga
8 mm ārējā galatslēga (skrūvēm)
Seškanšu uzgriežnu atslēga
(5 mm)
Durvju apgriešana otrādi
-
Izjauciet vāciņa vietas durvis.
-

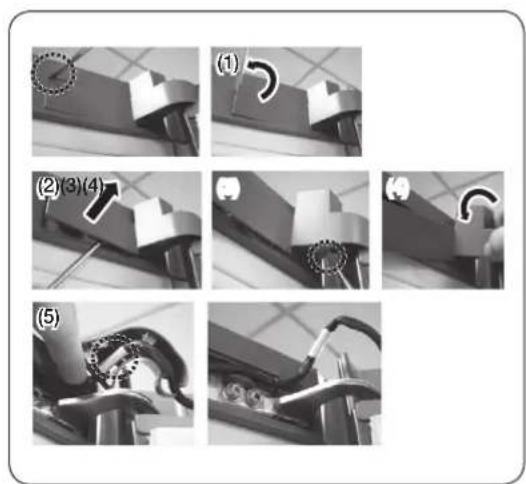

Nonemiet enges pârsegu, spiežot sakabi, kā parādīts tālāk attēlos.
-
levietojiet plakano skrūvgriezi un nolieciet to atpakal, kā parādīts attēlā #1.
- Kā parādīts attēlā #2, pacelīet pārsegu un spiediet sakabi, kā parādīts attēlā #3. (levērojiet piesardzību, lai nesabojātu enģes vadu pārsegu, pielietojot pārāk lielu spēku.)
- Izjauciet to, spiežot attelā #4 parādīto vienumu ar roku, kā parādīts attelā #5.
- Atvienojiet vada savienotāju ledusskapja durvīs. (Tikai modeliem ar ārējo displeju).
- Izņemiet skrūves. (Uzmanieties, lai nenomestu durvis, tās izjaucot.)
Latviešu
- Atvienojiet ledusskapja durvis no vidējās enģes, uzmanīgi paceļot tās taisni uz augšu.
⚠ UZMANĪBU!
Durvis ir smagas, tāpēc ievērojiet piesardzību, lai nesavainotos durvju atvienošanas laikā.
- Izjauciet vidējo eṉgi, izņemot skrūves, izmantojot Phillips skrūvgriezi (+).
⚠ UZMANĪBU!
Saldētavas durvis var krist uz priekšu, tādēl, lūdzu, atbalstiet durvis.
- Atvienojiet saldētavas durvis no apakšējās enģes, uzmanīgi paceļot tās taisni uz augšu.
Latviešu
- Uzmanīgi novietojiet ledusskapi horizontālā pozīcijā. Noņemiet kāju (atskrūvējiet pretēji pulkstenrādītāju kustības virzienam) un apakšējo enģi.
PIEZIME
Lai pasargātu ledusskapi pret bojājumiem, nogrieziet lielu kartona gabalu un novietojiet to zem ledusskapja.
- Pēc augšējās, vidējās un/vai apakšējās enģes nomaiņas veiciet salikšanu pretējā izjaukšanas darbību secībā.
⚠️ UZMANĪBU!
- Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
- Raugieties nesabojāt vadus, fiksējot augšējo pārsegu.
