NÁVOD NA OBSLUHU RB33J3515S9 SAMSUNG
- Informácie o predajných miestach náhradných dielov nájdete na adrese http://samsung.com/support.
- Prejdite na predajnú lokalitu dielov a zadajte kód modelu svojho produktu, na základe čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu.
- Kód a verziu modelu nájdete na štítku s čiarovým kódom v l'avej spodnej časti produktu.
- Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným v tejto príručke.
- Používatelom servisovatelné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty.
POZNÁMKA
Po opravách zo strany neautorizovaných poskytovatel'ov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnosť Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnostou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékol'vek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovatela spoločnosti Samsung, nebude spadať pod záručné krytie.
⚠️ POZOR
- Názov dielu uvedený na lokalite sa môže líšit od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.
- Pri výmene pántov je potrebné postupovať mimoriadne opatrne, kedže tento postup zahíňa aj demontáž dvierok.
- Počas opráv si nezabudnite nasadit bezpečnostné rukavice.
Slovenčina
Skutočný vzhľad a uvedené diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.
01 Kryt pántu 02 Zásuvka
03 Stredný pánt 04 Štítok s čiarovým kódom
05 Spodný pánt 06 Rúčky (iba príslušné modely)
Slovenčina
Výmena rukoväte
POZOR
- Pri výmene růčok na dvierkach dbajte na to, aby ste nepoškrabali prednú stranu dvierok
- Pevne zatlačte rúčky na držiaky. Dbajte na to, aby medzi držiakmi a dverami nezostal žiadny priestor.
- Pri upevňovaní rúčok skrutky silno utiahnite.
- Pred použitím sa presvedčte, že sú rúčky dôsledne upevnené.
Potrebné nástroje (nedodávajú sa)
Krížový skrutkovač Plochý skrutkovač

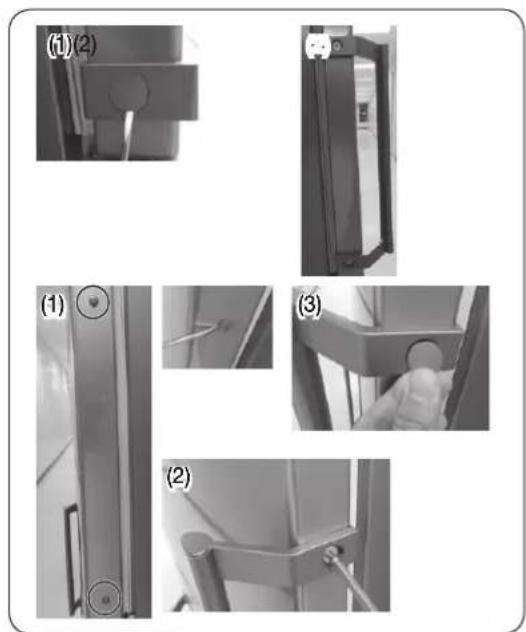

Demontáž rúčok
Plochým skrutkovačom demontujte kryt rukoväte a skrutky.
POZNÁMKA
Plochým skrutkovačom demontujte kryt a zostavte rukovat s krytom rukováte.
Slovenčina
Výmena tesnenia
POZOR
Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch.

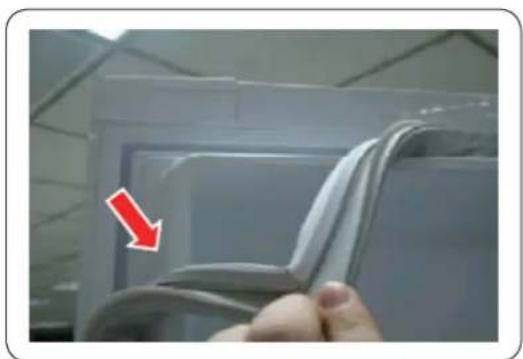

Demontáž tesnenia
Dbajte na to, aby medzi novým tesnením a dverami nezostal žiadny priestor.
Slovenčina
Výmena zásuvky
POZOR
Počas montáže dbajte na to, aby bola zásuvka správne vložená do kol'ajničky.
Demontáž zásuvky
Opätovná montáž zásuviek prebieha v opačnom poradí ako pri ich demontáži.
Slovenčina
Výmena pántu
Pred výmenou pántu je najprv potrebné demontovať dvierka.
POZOR
- Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnost.
- Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.
- Kedže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zverit do rúk odborným technikom.
- Ak pánt demontujete bez podržania dvierok, môže sa stat, že spadnú a spôsobia vám zranenie.
- Presvedčte sa, že je valček dôsledne upevnený k pántu.
- Skontrolujte, či je pánt dôsledne upevnený k samotnej chladničke.
- Ubezpečte sa, že sú káblové konektory správne pripojené.
- Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.
VÝSTRAHA
- Pri náklone/pokladaní chladničky je potrebná využit silu minimálne 2 ludí.
- Pred zmenou smeru otáčania dvierok odpojte napájací kábel.
Potrebné nástroje (nedodávajú sa)
Križový skrutkovač Plochý skrutkovač 11 mm klúč
8 mm nástrčkový klúč
(na skrutky)
Imbusový klúč (5 mm)
Zmena smeru otvárania dvierok
-
Rozoberte kryt medzery na dvierkach.
-
Odmontujte kryt pántu, aby ste mohli zatlačit hák podľa obrázkov.
- Zasuňte plochý skrutkovač a odstráňte ho podľa obrázka č. 1.
- Demontujte ho zatlačením na A na obr. č. 4 rukou podľa obrázka č. 5.
-
Odpojte káblový konektor dvierok chladničky. (Len v prípade modelov s externým displejom).
-
Odskrutkujte skrutky. (Dávajte pozor, aby vám dvierka pri demontovaní nespadli.)
Slovenčina
Dvierka sú tažké, a preto pri ich demontáži dávajte pozor, aby ste sa nezranili.
- Odskrutkovaním skrutiek pomocou krížového skrutkovača demontujte stredný pánt.
POZOR
Dvierka mrazničky môžu spadnút smerom dopredu, a preto ich podopierajte.
- Opätovná montáž po výmene horného, stredného a/alebo spodného pántu spočíva v opačnom poradí krokov demontáže.
POZOR
- Ubezpečte sa, že sú káblové konektory správne pripojené.
- Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.
