РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RB33J3515S9 SAMSUNG
Сервизно ръководство за потребителя
- Можеме да проверите откъге да закупите резервни части на агрес http://samsung.com/support
- Посетете сайта за поръчка на части и въведете кода на могела на вашия продукт, за да проверите дали частите са налични за поръчка. Кодът на могела е поставен на етикем от външната страна на вашия продукт.
- Можеме да проверите кода и версията на могела на етикета с барког в долната лява част на продукта.
- За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията в настоящото ръководство.
- Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмежетата и пантите.
БЕЛЕЖКА
Слег ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.
ВНИМАНИЕ
- Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.
- Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на вратата.
- Не забравяйте да носите предпазни ръкавици, докато ремонтирате.
Български

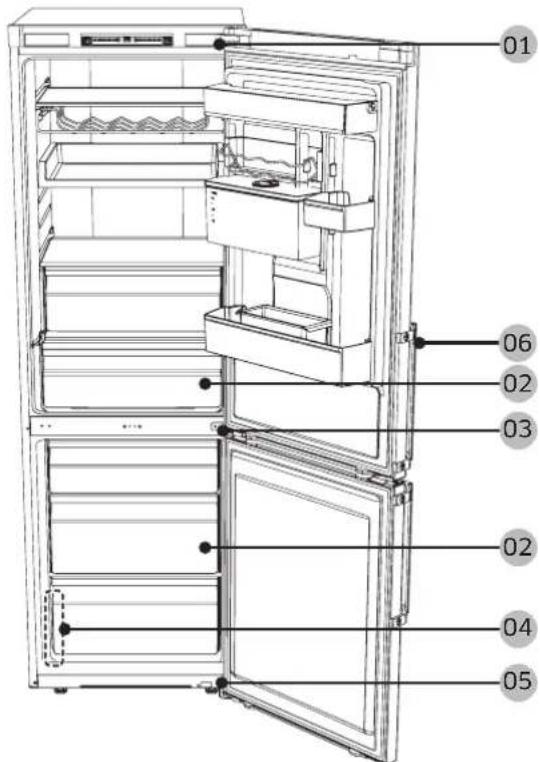

Действителното изображение и предоставените части на хладилника могат да се различават, в зависимости от модела и страната.
01 Капак на пантата 02 Чекмегже
06 Дръжки (само при съответните модели)
Български
Смяна на дръжките
ВНИМАНИЕ
- Когато сменяте дръжката на Вратата, внимавайте да не надраскате pregnата част на Вратата.
- Натиснете силно дръжките върху подложките. Уверете се, че няма разстояние между подложките и вратата.
- Здраво затегнете винтовете, когато поставите дръжката.
- Проверете гали дръжката е здраво закрепена, преди да използвате продукта.
Необходими инструменти (не са предоставени)
Кръстата отвертка Плоска отвертка

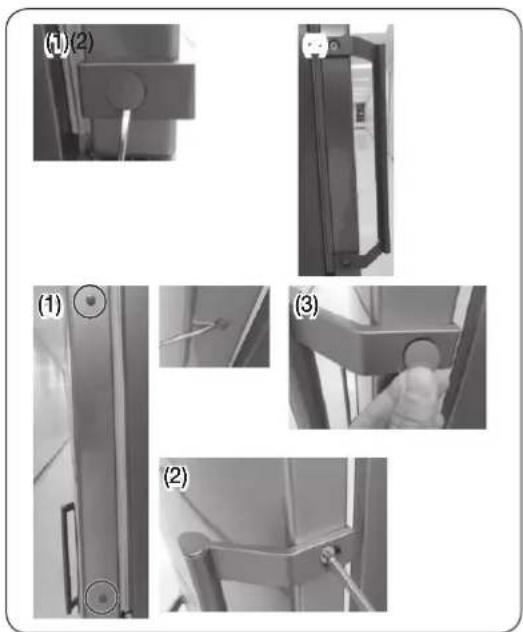

За сваляне на дръжките
Отстранете капачката на дръжката и
винтовете с права (–) отвертка.
ЗАБЕЛЕЖКА
Отстранете капачката с права (−) отвертка и сглобете дръжката и капачката.
Смяна на уплътненията
ВНИМАНИЕ
Уверете се, че здраво сте поставили уплътнението. В противен случай студениям въздух от хладилника може да излезе.

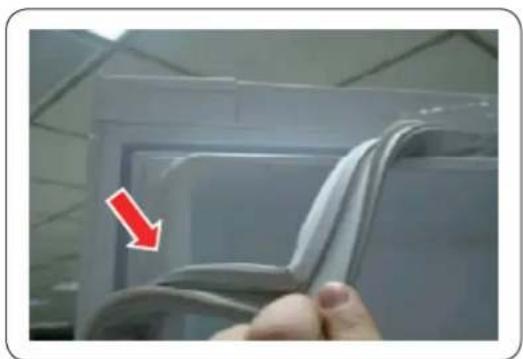

За премахване на уплътнението
Отворете Вратата и премахнете уплътнението от Вратата.
За смяна на уплътнението
Поставете ново уплътнение на вратата на хладилника.
Уверете се, че няма разстояние между новото уплътнение и вратата.
Български
Смяна на чекмежжета
ВНИМАНИЕ
Проверете дали чекмежжето е вкарано правилно в релсата по време на поставянето.
За премахване на чекмежкето
-
Издърпайте чекмежжемо гокрай.
-
Наклонете чекмежжето нагоре и го издърпайте, докато не бъде извадено.
За повторно поставяне на чекмежжетата
Повторното поставяне на чекмежетата следва обратния рег на съответните стъпки на премахване.
Български
Смяна на панти
За да смените пантите, трябва първо да свалите Вратите.
ВНИМАНИЕ
- Когато сваляте Вратите, бъдете особено внимателни, тъй като Вратите са межки.
- Преди да смените пантите, поставете мека подложка като картон на пода, за да pregnазите вратата от надрасквания, когато я поставяте на земята.
- Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от гвама или повече души, препоръчваме ви да повикате профессионально техническо обслужване.
- Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.
- Уверете се, че оста е здраво затегната на пантата.
- Проверете дали пантата е здраво закрепена към основната част на уреда.
- Проверете дали конекторите на проводниците са включени, както трябва.
• Внимавайте да не повредите проводниците, докато затягате горния капак.
ПРЕДУПРЕЖДЕНИЕ
- Накланянето/разполагането на хладилника изисква минимум 2 души.
- Преди да обърнете Вратите, изключете захранващия кабел.
Необходими инструменти (не са предоставени)
Кръстата отвертка Плоска отвертка 11-мм гаечен ключ
Гаечен ключ с 8-мм вложка
(за болтовете)
- Отстранете капака на кабела на вратама.
Български
-

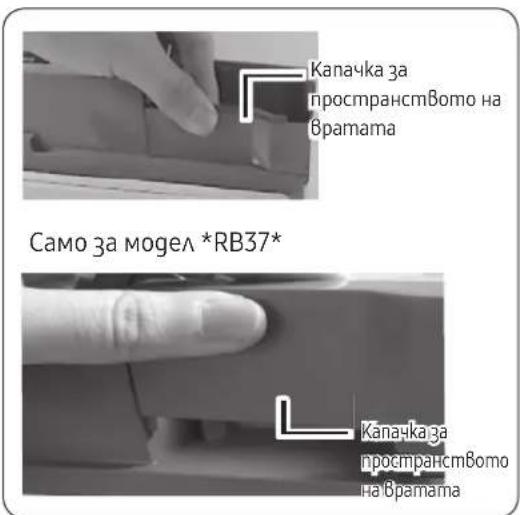

Премахнете капачката за пространството на вратата.
-
Отстранете kanaka на пантата, за да натиснете куката, както е показано на волните изображения.
- Повдигнете капака, както е показано на фигура № 2, и натиснете куката, както е показано на фигура № 3. (Внимавайте да не повредите капака на пантата за кабела, като го натиснете твърге силно)
- Разглобете 20, като натиснете А на фигура № 4 с ръка, както е показано на фигура № 5.
-
Разкачете конектора на кабела за вратата на хладилника. (Само при модели с външен дисплей.)
-
Отстранете винтовете. (Внимавайте да не изпуснете вратата, когато я разглобявате.)
Български
- Отстранете Вратата на хладилника от средната панта, като внимателно я повдигнете нагоре.
⚠️ ВНИМАНИЕ
Врамата е межка, внимавайте да не се нараните, когато я отстранявате.
- Разглобете средната панта, като отстраните Винтовете с кръстата (+) отвертка.
⚠️ ВНИМАНИЕ
Вратама на фризера може да падне, така че я придържайте.
- Отстранете вратата на фризера от
голната панта, като внимателно я
повдигнете нагоре.
Български
- Поставете внимателно хладилника ga легне на загната си част. Отстранете крака (развийте го в посока, обратна на часовниковата стрелка) и долната панта.
ЗАБЕЛЕЖКА
За да prepназите хладилника от повреда,
изрежете голямо парче от картонената кутия и
го поставете под хладилника.
- Сглобете отново в обрания рег на разглобяването, след като поставите горната, средната и/или долната панта.
⚠️ ВНИМАНИЕ
- Проверете гали конекторите на проводниците са включени, както трябба.
- Внимавайте да не повредите проводниците, докато затягаме горния капак.
Български
Замена на заптивката
ВНИМАНИЕ
За замена на заптивката
