MANUALE UTENTE RB33J3515S9 SAMSUNG
Manuale di manutenzione dell'utente
- Per acquistare eventuali ricambi vedere http://samsung.com/support
- Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per verificare i ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.
- È possibile verificare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.
- Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in questo manuale.
- I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere.
NOTA
Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certificati Samsung non sarà coperto da garanzia.
ATTENZIONE
- Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.
- La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.
- Per effettuare la riparazione indossare i guanti protettivi.
Italiano
Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

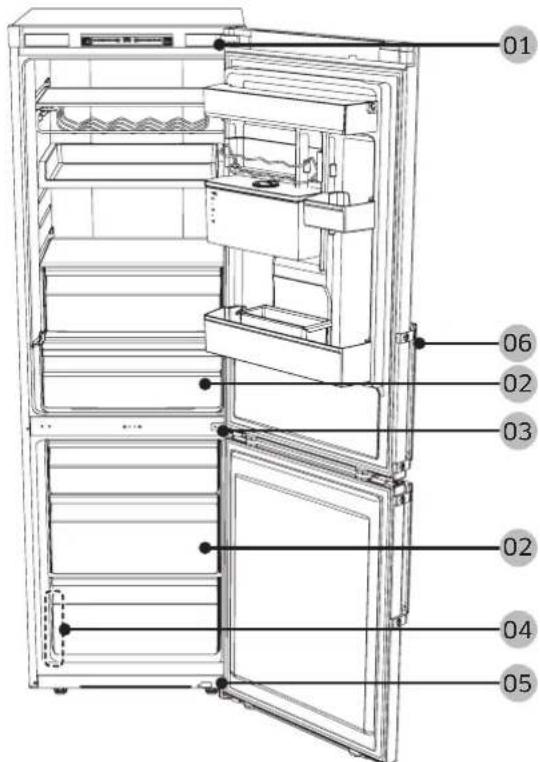

01 Copri cerniera 02 Cassetto
03 Cerniera centrale 04 Etichetta con codice a barre
05 Cerniera inferiore 06 Maniglie
(solo modelli che ne sono dotati)
Italiano
Sostituzione di una maniglia
ATTENZIONE
- Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non graffiare il frontale della porta.
- Premere saldamente le maniglie sui supporti. Accertarsi che non vi sia spazio tra i supporti delle maniglie e la porta.
- Nel fissaggio delle maniglie, serrare con forza le viti.
- Prima di usare il prodotto verificare che la maniglia sia fissata saldamente.
Strumenti necessari (non forniti)
Cacciavite a croce Cacciavite piatto

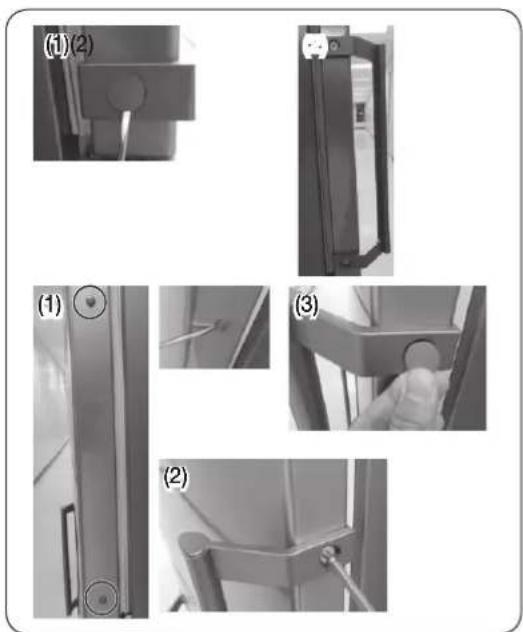

Per staccare le maniglie
Rimuovere il copri maniglia e le viti servendosi di un cacciavite piatto (-).
NOTA
Rimuovere il tappo con un cacciavite piatto (-) quindi montare maniglia e copri maniglia.
Italiano
Sostituzione della guarnizione
ATTENZIONE
Accertarsi di fissare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda.

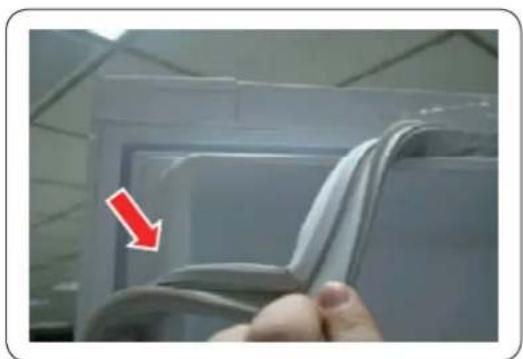

Per rimuovere la guarnizione
Aprire la porta e rimuovere la guarnizione.
Sostituire la guarnizione
Montare la nuova guarnizione alla porta.
Accertarsi che non vi sia spazio tra le nuove guarnizioni e la porta.
Italiano
Sostituire un cassetto
ATTENZIONE
Verificare che il cassetto sia correttamente inserito nella guida durante il montaggio.
Per rimuovere il cassetto
-
Estrarre il cassetto il più possibile.
-
Inclinare il cassetto verso l'alto ed estarlo completamente.
Per rimontare i cassetti
Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.
Italiano
Sostituzione delle cerniere
Per sostituire le cerniere, rimuovere prima la porta.
ATTENZIONE
- Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.
- Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di graffiare la porta nell'appoggiarla.
- Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.
- Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.
- Accertarsi che il perno sia saldamente fissato alla cerniera.
- Verificare che la cerniera sia fissata saldamente all'armadio.
- Assicurarsi che i connettori siano collegati correttamente.
- Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.
AVVERTENZA
• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.
- Scollegare il cavo di alimentazione prima di invertire le porte.
Strumenti necessari (non forniti)
Cacciavite a croce Cacciavite piatto Chiave inglese da 11 mm
Chiave a bussola da 8 mm (per i bulloni)
Chiave a brugola (5 mm)
Inversione della porta
solo modello *RB37*
- Rimuovere il coprifilo della porta.
Italiano
-

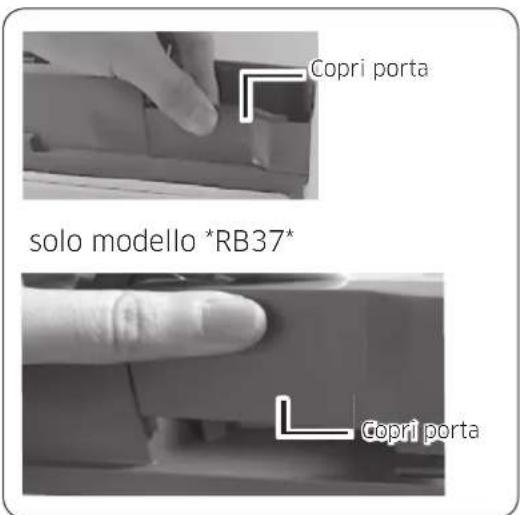

Smontare il copri porta.
-

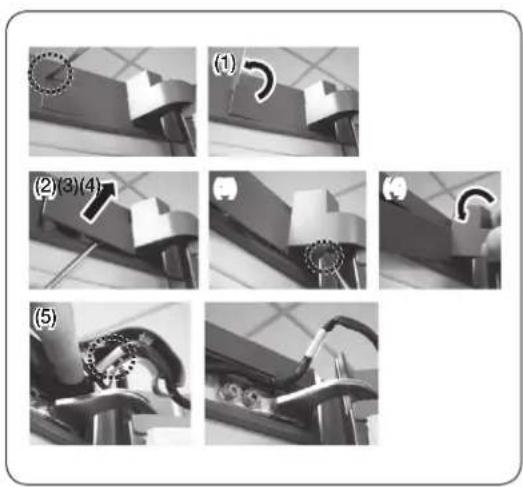

Rimuovere il copri cerniera per premere il gancio come mostrato nell'immagine sottostante.
- Inserire un cacciavite a lama quindi estrarlo come mostrato nella Figura 1.
- Come nella Figura 2, sollevare il coperchio e premere il gancio come mostrato nella Figura 3 (prestare attenzione a non danneggiare il cavo del copri cerniera premendolo eccessivamente)
- Disassemblarlo premendo manualmente A nella Figura 4 come mostrato nella Figura 5.
-
Scollegare il connettore di cablaggio della porta frigo. (Solo su modelli dotati di display esterno).
-
Rimuovere le viti. (Prestare attenzione a non far cadere la porta in fase di smontaggio.)
Italiano

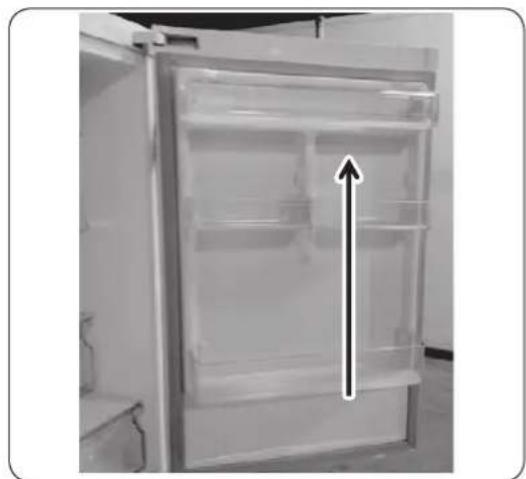

- Sollevandola delicatamente, rimuovere la porta del frigorifero dalla cerniera centrale.
ATTENZIONE
La porta è pesante, prestare attenzione a non ferirsi durante la rimozione.
- Smontare la cerniera centrale rimuovendo le viti con un cacciavite a croce (+).
ATTENZIONE
La porta del freezer potrebbe cadere in avanti, si consiglia pertanto di trattenere saldamente la porta.
- Sollevandola delicatamente, rimuovere la porta del freezer dalla cerniera inferiore.
Italiano

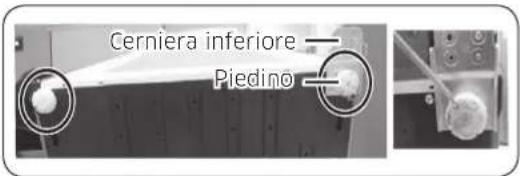

- Reclinare il frigorifero appoggiando il retro a terra. Rimuovere il piedino (svitare in senso antiorario) e la cerniera inferiore.
NOTA
Proteggere il frigorifero da eventuali danni posizionando sotto di esso un'ampia sezione del cartone da imballo.
- Rimontare seguendo l'ordine opposto dopo aver sostituito le cerniere superiore, centrale ed/o inferiore.
ATTENZIONE
• Assicurarsi che i connettori siano collegati correttamente.
- Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.
