NÁVOD K OBSLUZE RB33J3515S9 SAMSUNG

Návod k servisním úkonům

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.com/support.
2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku.
3. Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.
4. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.
5. Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

⚠️ UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.
  • Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.
• Při provádění oprav mějte ochranné rukavice.

Čeština

Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Krytka závěsu 02 Zásuvka
03 Prostřední závěs 04 Štítek s čárovým kódem
05 Spodní závěs 06 Rukojeti (pouze vybrané modely)

Čeština

Výměna rukojeti

UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.
• Pevně zatlačte rukojetí na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.
• Při nasazování rukojeti pevně utáhněte šrouby.
• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák

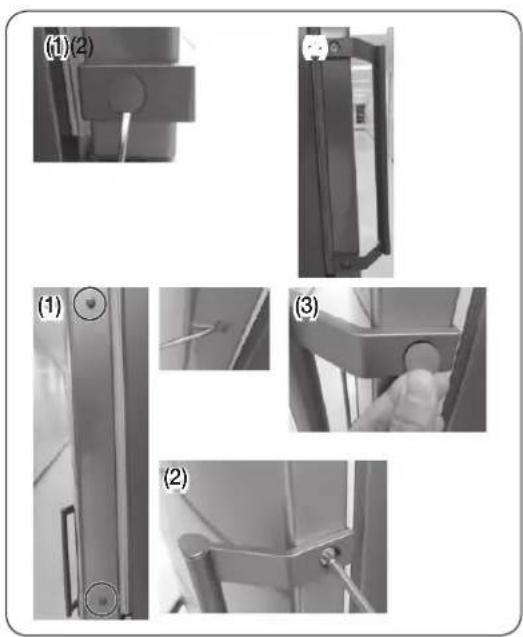

Demontáž rukojetí

Sejměte víčko rukojeti a plochým šroubovákem vyšroubujte šrouby.

POZNÁMKA

Plochým šroubovákem sejměte víčko a smontujte rukojeť a krytku rukojeti.

Čeština

Výměna těsnění

UPOZORNĚNÍ

Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch.

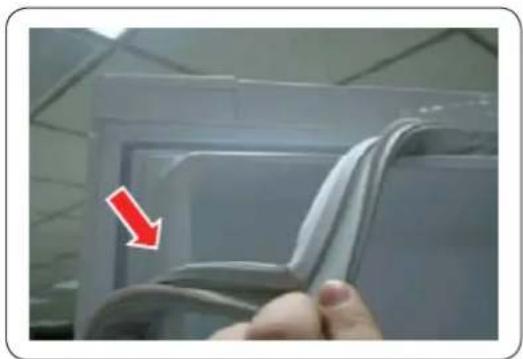

Sejmutí těsnění

Otevřete dveře a sejměte těsnění ze dveří.

Výměna těsnění

Nasadte nové těsnění na dveře chladničky.

Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera.

Čeština

Výměna zásuvky

UPOZORNĚNÍ

Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách.

Vytažení zásuvky

1. Zásuvky vytáhněte, co nejvíce to bude možné.

2. Nakloňte zásuvku směrem nahoru a pak ji tahem vyjměte ven.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí.

Čeština

Výměna závěsu

Při výměně závěsů je třeba nejprve demontovat dveře.

UPOZORNĚNÍ

• Při demontáži dveří budťe velmi opatrní, protože dveře jsou těžké.
• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.
• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.
• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.
• Ujistěte se, že dřík je k závěsu pevně připojen.
• Zkontrolujte, že je závěs pevně připojen ke skříni.
• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.
• Před obrácením směru otvírání dveří odpojte sítový kabel.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák Plochý klíč 11 mm

Nástrčkový klíč 8 mm (pro šrouby)

Inbusový klíč (5 mm)

Změna směru otevírání dveří

1. Sejměte kryt kabelu dveří.

Čeština

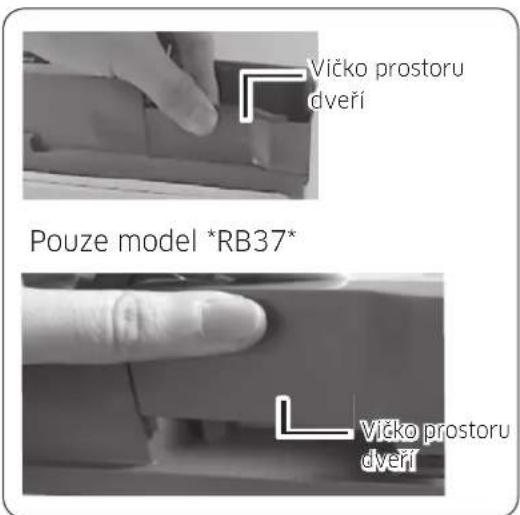

1. Demontujte víčko prostoru dveří.

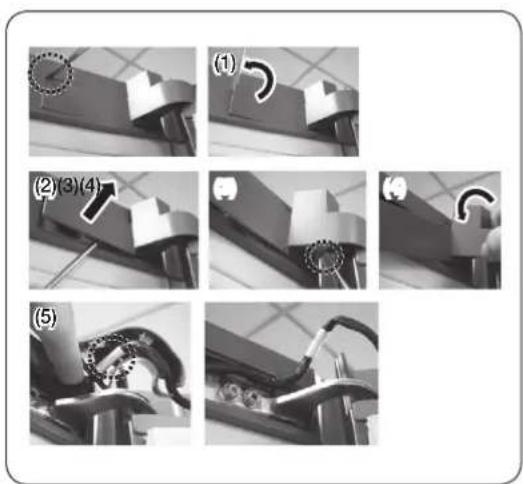

2. Sejměte krytku závěsu a zatlačte hák tak, jak je znázorněno na obrázcích níže.

- Vložte plochý šroubovák a vytáhněte jej tak, jak je znázorněno na obr. 1.

- Dle obrázku 2 zvedněte kryt a hák zatlačte tak, jak je znázorněno na obr. 3. (Dbejte na to, aby nedošlo k poškození krytu kabelu závěsu v důsledku příliš silného zatlačení.)

- Demontujte ho tím, že podle obr. 5 rukou zatlačíte na část A na obr. 4.

1. Na dveřích chladničky odpojte konektory kabelů. (Pouze u modelů s externím displejem).

2. Demontujte šrouby. (Dbejte na to, abyste pri demontáži dveře neupustili.)

Čeština

1. Vytáhněte dveře chladničky ze středového závěsu. Opatrně je přitom zvedejte rovně nahoru.

⚠️ UPOZORNĚNÍ

Dveře jsou těžké, dávejte tedy pozor, abyste se při jejich demontáži nezranili.

1. Demontujte prostřední závěs tak, že křížovým šroubovákem vyšroubujete šrouby.

⚠️ UPOZORNĚNÍ

Dveře mrazničky mohou spadnout dopredu, proto je prosím podeprete.

1. Vytáhněte dveře mrazničky ze spodního závěsu. Opatrně je přitom zvedejte rovně nahoru.

Čeština

1. Chladničku opatrně položte na její zadní část. Odstraňte nohu (odšroubujte ji proti směru hodinových ručiček) a spodní závěs.

POZNÁMKA

Abyste chladničku ochránili před poškozením, odřízněte velký kus kartonu a chladničku jím podložte.

1. Po výměně horního, prostředního a/nebo spodního závěsu provedte opětovnou montáz v opačném pořadí kroků postupu demontáže.

⚠️ UPOZORNĚNÍ

- Ujistěte se, že jsou konektory kabelů správně připojeny.

- Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

Čeština

Používatelšká servisná príručka

1. Zásuvku vytiahnite na maximum.

2. Zásuvku nakloňte nahor a vytiahnite ju tak, aby sa dala odstrániť.

Opätovná montáž zásuvky

- Podl'a obrázka č. 2 vypáčte kryt a zatlačte na hák podl'a obrázka č. 3. (Dávajte pozor, aby ste nadmerným tlakom nepoškodili kábel v kryte pántu.)

1. Dvere chladničky uvolnite zo stredného pántu ich opatrným nadvihnutím smerom priamo nahor.

POZOR

1. Dvere mrazničky uvolnite zo spodného pántu ich opatrným nadvihnutím smerom priamo nahor.

Slovenčina

1. Chladničku opatrne položte na zadnú stranu. Demontujte nožičku (odskrutkujte ju proti smeru hodinových ručičiek) a spodný pánt.

POZNÁMKA

Na ochranu mrazničky pred poškodením vystrihnite velký kus kartónovej škatule a umiestnite ho pod chladničku.
