KÄYTTÖOHJE RB33J3515S9 SAMSUNG
Käyttäjän huolto-opas
- Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com/support
- Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle.
- Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.
- Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa ilmoitettua nimeä.
- Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat.
HUOM.
Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertifioiman palveluntarjoajan yrityksestä korjata tuotetta.
HUOMIO
- Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.
- Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.
- Muista käyttää suojakäsineitä korjaustöitä tehdessäsi.
Suomi
Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.
01 Saranasuojus 02 Lokero
03 Keskisarana 04 Viivakooditarra
05 Sarana, ala 06 Kahvat (vain soveltuvissa malleissa)
Suomi
Kahvan vaihto
HUOMIO
- Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.
- Paina kahvat tiiviisti kiinni tukiinsa. Varmista, että tukien ja oven väliin ei jää rakoa.
- Kiristä ruuvit tiukasti, kun kiinnität kahvaa.
- Varmista kahvan tiukkuus, ennen kuin käytät tuotetta.
Tarvittavat työkalut (eivät sisälly toimitukseen)
Ristipääruuvimeisseli Litteäpäinen
ruuvimeisseli
Kahvojen irrottaminen
Irrota kahvan tulppa ja ruuvit litteäpäisellä ruuvimeisselillä (-).
HUOM.
Irrota kahva litteäpäisellä ruuvimeisselillä (-) ja kokoa kahva ja kahvan tulppa.
Suomi
Tiivisteen vaihto
HUOMIO
Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa.

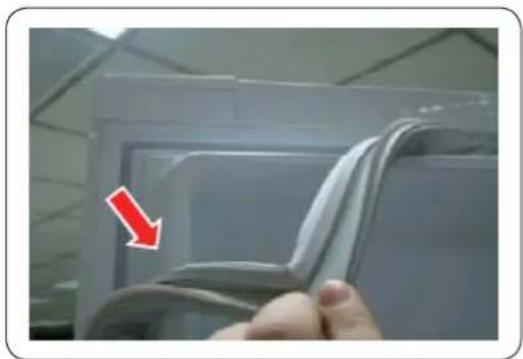

Tiivisteen irrottaminen
Avaa ovi ja irrota tiiviste ovesta.
Tiivisteen asettaminen paikalleen
Kiinnitä uusi tiiviste jääkaapin oveen.
Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa.
Suomi
Lokeron vaihto
HUOMIO
Aseta lokero huolellisesti kiskoille kokoamisen aikana.
Lokeron poistaminen
-
Vedä lokero mahdollisimman pitkälle ulos.
-
Kallista lokeroa ylös ja vedä se pois paikaltaan.
Lokeron asettaminen paikalleen
Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä.
Suomi
Saranan vaihto
Ovet on irrotettava ennen saranoiden vaihtamista.
HUOMIO
- Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.
- Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.
- Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.
- Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.
- Varmista, että tappi on kiristetty saranaan tiukasti.
- Tarkista, että sarana on tiukasti kiinni kaapissa.
• Varmista, että johtoliittimet on liitetty oikein.
- Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.
VAROITUS
- Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.
- Irrota virtajohto ennen kätisyyden vaihtamista.
Tarvittavat työkalut (eivät sisälly toimitukseen)
Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli 11 mm ruuviavain
Kuusiokoloavain (5 mm)
Oven kätisyyden vaihtaminen
Vain malli RB37
- Irrota oven johtosuojus.
Suomi
-

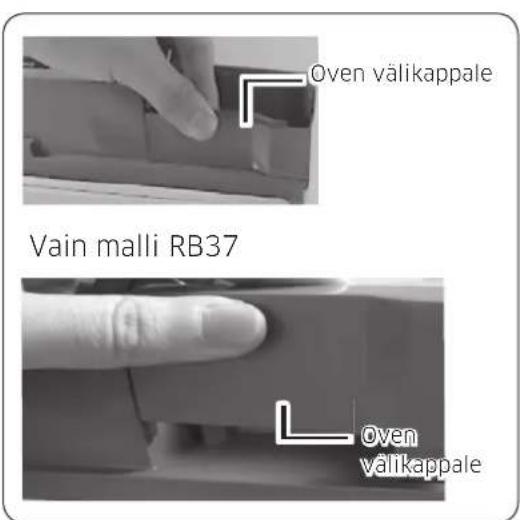

Irrota oven välikappale.
-
Irrota saranasuojus ja paina koukkua seuraavissa kuvissa näytetyllä tavalla.
- Aseta litteäpäinen ruuvimeisseli ja aseta se takaisin kuten kuvassa 1.
- Kuten kuvassa 2, aseta suojus samaan linjaan ja paina koukkua kuten kuvassa 3. (Älä paina sarana- ja johtosuojusta liian voimakkaasti, jottei se vaurioituisi.)
- Irrota se painamalla kohdetta A (kuva 4) kädellä kuten kuvassa 5.

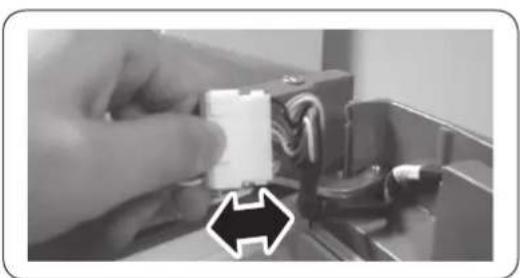

- Irrota jääkaapin oven johtoliitin. (Vain mallit, joissa on ulkoinen näyttö).

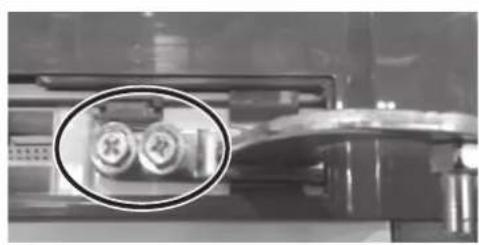

- Irrota ruuvit. (Varo pudottamasta ovea irrottaessasi sitä.)
Suomi
- Nosta jääkaapin ovea suoraan ylöspäin ja irrota se varovasti keskisaranasta.
HUOMIO
Ovi on painava, joten varo loukkaamasta itseäsi, kun irrotat sitä.
- Irrota keskisarana irrottamalla ruuvit ristipääruuvimeissellillä (+).
HUOMIO
Pakastimen ovi saattaa alkaa kaatua eteenpäin, joten tue ovea alati.
- Nosta pakastimen ovea suoraan ylöspäin ja irrota se varovasti alasaranasta.
Suomi
- Aseta jääkaappi varovasti vaakatasoon taustapuoli alaspäin. Irrota jalka (ruuvaamalla vastapäivään) ja alasarana.
HUOM.
Suojaa jääkaappia vaurioilta käyttämällä sen alla suurta pahvinpalaa.
- Kun olet vaihtanut ylä-, keski- ja/tai alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä.
HUOMIO
- Varmista, että johtoliittimet on liitetty oikein.
- Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.
