MANUAL DE UTILIZARE RB33J3515S9 SAMSUNG
Manualul de service al utilizatorului
- Consultați http://samsung.com/support pentru a vedea de unde puteți cumpăra piese de schimb.
- Accesați site-ul de achiziționare a pieselor și introduceți codul modelului pentru produsul dvs. pentru a vedea piesele care se pot cumpăra. Codul modelului este etichetat pe partea exterioară a produsului.
- Puteți vedea codul și versiunea modelului pe eticheta cu codul de bare din partea stângă jos a produsului.
- Pentru piesele de schimb, verificați ca denumirea piesei să corespundă cu cea din imaginea prezentată în acest manual.
- Piesele care pot fi reparate de utilizator sunt limitate la mânere (doar la anumite modele), garnituri, sertare și balamale.
NOTĂ
În urma reparației efectuate de un furnizor de service neautorizat, a reparației de către utilizator sau a reparației neprofesioniste a produsului, Samsung nu mai este răspunzătoare pentru nicio deteriorare a produsului, nicio vătămare sau altă problemă privind siguranța produsului generate de orice încercare de a repara produsul și care nu respectă cu strictețe aceste instrucțiuni privind repararea și întreținerea. Orice deteriorare a produsului generată de o încercare de reparare a produsului de către orice altă persoană în afară de furnizorul de service autorizat de Samsung nu va fi acoperită de garanție.
⚠️ ATENTIE
- Denumirea piesei afișată pe site poate fi diferită de cea din acest manual. Asigurați-vă că alegeți denumirea corectă a piesei.
- Pentru înlocuirea balamalelor este necesară foarte multă atenție, deoarece implică demontarea ușii.
- Nu uitați să purtați mănuși de protecție atunci când efectuați reparații.
Română
Imaginea efectivă și piesele furnizate ale frigiderului pot diferi, în funcție de model și de țară.
01 Balamaua de la capac 02 Sertar
03 Balama mijlocie 04 Etichetă cu codul de bare
05 Balamaua inferioară
06 Mânere (doar la anumite modele)
Română
Înlocuirea mânerului
ATENTIE
- Atunci când înlocuți mânerul ușii, fiți atenți să nu zgâriatii partea frontală a ușii.
- Apăsați ferm mânerele în suporturi. Asigurați-vă că nu există spațiu între suporturi și usă.
- Strângeti bine şuruburile atunci când prindeți mânerul.
- Verificați mânerul să fie bine prins înainte de a utiliza produsul.
Şurubelniţă Phillips Şurubelniţă cu cap plat

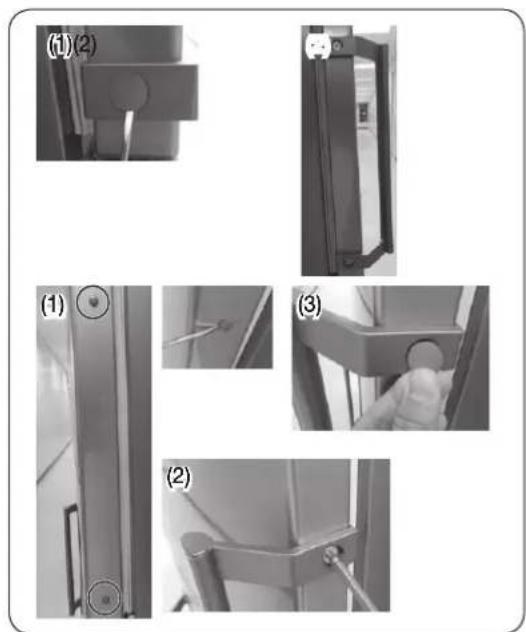

Pentru a demonta mânerele
Scoateți mânerul cu cap hexagonal și șuruburile cu ajutorul șurubelnitei cu cap plat (-).
NOTĂ
Scoateți capacul cu ajutorul unei
şurubelnițe plate (-) și montați mânerul și
mânerul cu cap hexagonal.
Română
Înlocuirea garniturii
ATENTIE
Asigurați-vă că fixați bine garnitura. În mod contrar, se poate pierde aerul rece din frigider.

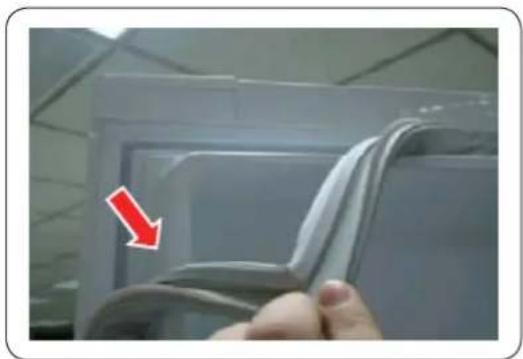

Pentru a scoate garnitura
Deschideți ușa și îndepărtați garnitura de la ușă.
Pentru a înlocui garnitura
Prindeți o garnitură nouă la ușa frigiderului.
Asigurați-vă că nu există spațiu între garnitura nouă și ușă.
Română
Înlocuirea sertarului
ATENTIE
Verificați sertarul să fie introdus corect în șină în timpul asamblării.
Pentru a scoate sertarul
-
Trageți sertarul până la capăt.
-
Înclinați sertarul în sus și trageți-l afară până când este scos.
Pentru a remonta sertarele
Remontarea sertarelor se face în ordine inversă față de pașii pentru scoatere.
Română
Înlocuirea balamalei
Pentru a înlocui balamalele, trebuie mai întâi să scoateți uşile.
ATENTIE
- Când scoateți ușile, fiți foarte atenți, deoarece ușile sunt grele.
- Înainte de a înlocui balamalele, puneti un covoraș moale sau un carton pe podea pentru a împiedica zgârierea ușii atunci când așezați ușile pe jos.
- Deoarece balamalele trebuie manevrate cu grijă și înlocuite de două sau mai multe persoane, vă recomandăm să apelati la un service tehnic profesionist.
- Dacă scoateți balamaua fără a ține ușa, aceasta poate să cadă și să cauzeze vătămare corporală.
- Asigurati-vă că axul este bine strâns pe balama.
- Verificați ca balamaua să fie bine prinsă pe cadru.
- Asigurati-vă că sunt conectați corect conectorii cu fir.
- Aveți grijă să nu deteriorați firele când fixați capacul superior.
AVERTIZARE
- Înclinarea/aşezarea frigiderului necesită minimum 2 persoane.
- Deconectați cablul de alimentare înainte de a inversa ușile.
Şurubelniță Phillips Şurubelniță cu cap plat Cheie de 11 mm
Cheie tubulară de 8 mm (pentru bolțuri)
Cheie Allen (5 mm)
Inversarea uşii

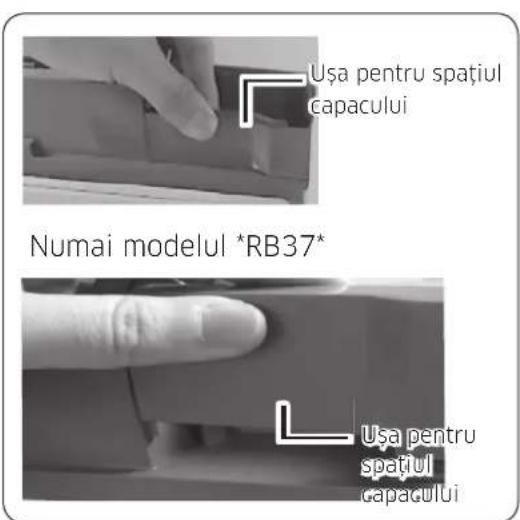

Numai modelul *RB37*
- Scoateți ușa cablului capacului.
Română
-
Demontați ușa pentru spațiul capacului.
-
Scoateți balamaua capacului pentru a împinge un cârlig ca în imaginile de mai ios.
- Introduceți o şurubelniță cu cap plat și puneți-o la loc, după cum este indicat în Figura #1.
- După cum se arată în figura #2, ridicati capacul și împingeți un cârlig ca în figura #3. (Aveți grijă să nu deteriorați cablul capacului balamalei, dacă îl împingeți prea tare)
- Dezasamblati-l împingând A din Figura #4 cu mâna, ca în Figura #5.

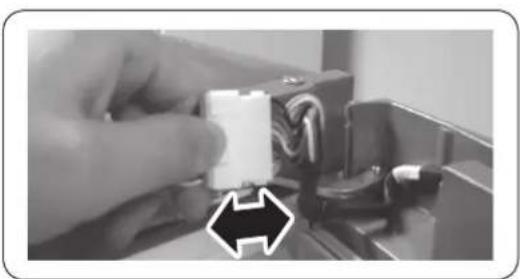

- Debranşati conectorul cablajului de la uşa frigiderului. (Numai la modelele cu afişaj extern).

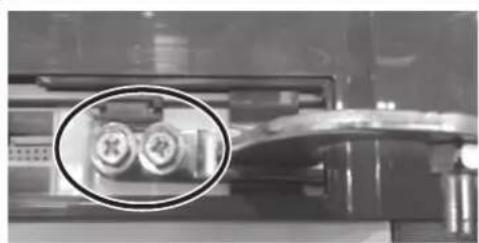

- Scoateți șuruburile. (Aveți grijă să nu scăpați ușa atunci când o demontați.)
Română
- Scoateți ușa frigiderului din balamaua din mijloc ridicând cu atenție ușa drept în sus.
ATENTIE
Uşa este grea, procedați cu atenție pentru a nu vă accidenta în timpul îndepărtării ușii.
- Scoateți mânerul cu cap hexagonal și şuruburile cu ajutorul şurubelniței Phillips cu cap plat (+).
ATENTIE
Uşa congelatorului poate cădea în față, așadar sprijiniți ușa.
- Scoateți ușa congelatorului din balamaua inferioară, ridicând cu atenție ușa drept în sus.
Română
- Asezați frigiderul cu grijă pe spate. Scoateți piciorul (deşurubați în sensul invers acelor de ceasornic) și balamaua inferioară.
NOTĂ
Pentru a proteja frigiderul, tăiați o bucată mare de carton și amplasati-o sub frigider.
- Reasamblati în ordine inversă dezasamblării după ce ați înlocuit balamaua superioară, mijlocie și/sau inferioară.
⚠️ ATENTIE
- Asigurati-vă că sunt conectați corect conectorii cu fir.
- Aveți grijă să nu deteriorați firele când fixați capacul superior.
