BEDIENUNGSANLEITUNG RB33J3515S9 SAMSUNG
Servicehandbuch für Benutzer
- Auf http://samsung.com/support erfahren Sie, wo Sie Ersatzteile kaufen können.
- Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist.
- Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.
- Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in diesem Handbuch übereinstimmt.
- Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden.
HINWEIS
Nach einer etwaigen Reparatur durch einen anderen als einen offiziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.
⚠ VORSICHT
- Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.
- Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.
- Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.
Deutsch
Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

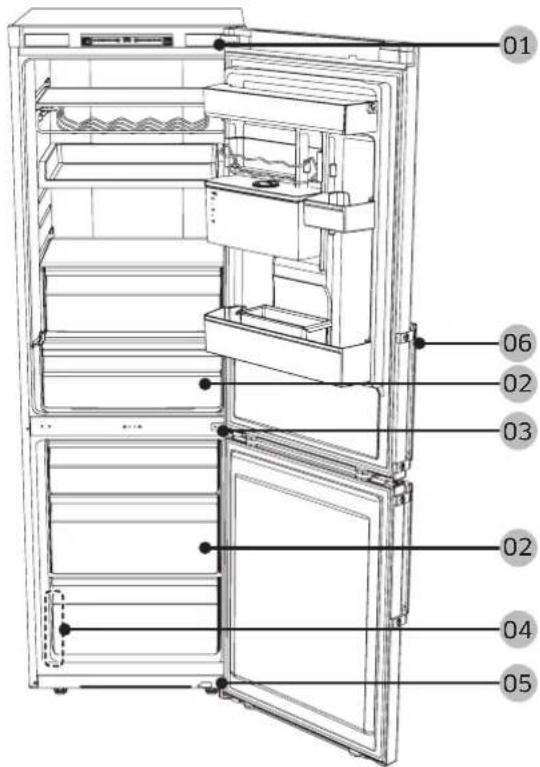

01 Scharnierabdeckung 02 Auszug
03 Mittleres Scharnier 04 Strichcode-Aufkleber
05 Unteres Scharnier 06 Handgriffe (nur entsprechend
ausgestattete Modelle)
Deutsch
Austausch des Handgriffs
VORSICHT
- Achten Sie beim Auswechseln des Türgriffs darauf, die Vorderseite der Tür nicht zu zerkratzen.
- Drücken Sie die Griffe fest auf die Halterungen. Stellen Sie sicher, dass zwischen den Stützen und der Tür keine Lücke bleibt.
• Ziehen Sie die Schrauben beim Anbringen des Griffs fest an.
- Prüfen Sie vor Verwendung des Geräts, ob der Griff fest angebracht ist.
Benötigte Werkzeuge (nicht mitgeliefert)
Kreuzschlitzschraubendreher Schlitzschraubendreher
Befestigen der Griffe
Entfernen Sie mit einem Schlitzschraubendreher (-) zunächst die Kappen an den Griffen und dann die Schrauben.
HINWEIS
Entfernen Sie auf der anderen Seite der Gerätetür ebenfalls die Abdeckkappen mit dem Schlitzschraubendreher (-). Befestigen Sie dann den Türgriff in den nun zugänglichen Bohrungen, und setzen Sie anschließend die Kappen auf die Schrauben in den Griffen.
Deutsch
Austausch der Dichtung
VORSICHT
Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.
So bauen Sie die Dichtung aus

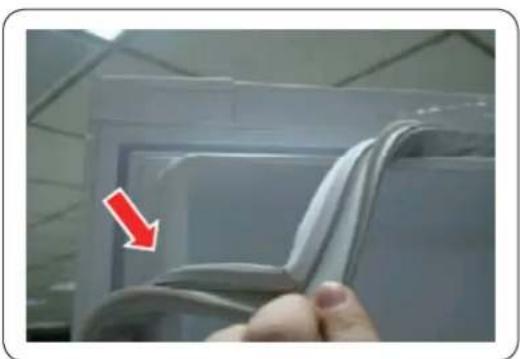

Öffnen Sie die Gerätetür, und entfernen Sie
die Dichtung von der Tür.
So bauen Sie die neue Dichtung ein
Bringen Sie eine neue Dichtung an der Kühlschranktür an.
Stellen Sie sicher, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.
Deutsch
Austausch des Auszugs
VORSICHT
Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.
Ausbauen des Auszugs
-
Ziehen Sie den Auszug bis zum Anschlag heraus.
-
Kippen Sie den Auszug nach oben und ziehen Sie ihn ganz heraus.
Einbauen des Auszugs
Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.
Deutsch
Austauschen des Scharniers
Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.
VORSICHT
- Da die Türen schwer sind, ist beim Ausbauen der Türen ä ußerste Vorsicht geboten.
- Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.
- Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.
- Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.
- Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.
- Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.
- Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
- Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.
⚠️ WARNING
- Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.
- Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.
Benötigte Werkzeuge (nicht mitgeliefert)
Kreuzschlitzschraubendreher
Schlitzschraubendreher 11 mm-Schlüssel
8 mm-Steckschlüssel (für Schrauben)
Wechseln des Türanschlags
Abdeckung für die
Türaussparung
Nur Modell *RB37*
-
Entfernen Sie die Kabelabdeckung.
-
Nehmen Sie die Abdeckung für die Türaussparung heraus.
-
Entfernen Sie wie in den folgenden Abbildungen gezeigt die Scharnierabdeckung.
- Schieben Sie einen Schlitzschraubendreher ein und setzen Sie sie wieder ein (siehe Abbildung 1).
- Wie in Abbildung 2 dargestellt, hebeln Sie die Abdeckung hoch und drücken Sie einen Haken wie in Abbildung 3 gezeigt hinein. (Achten Sie darauf, den Draht der Scharnierabdeckung nicht durch übermäßige Krafteinwirkung zu beschädigen.)
- Entfernen Sie die Scharnierabdeckung, in dem Sie von unten gegen den in Abbildung 4 rot markierten Bereich drücken (Abbildung 5).
Deutsch

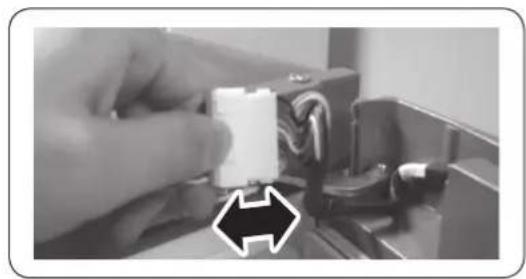

- Trennen Sie den Kabelverbinder für die Kühlschranktür. (Nur bei Modellen mit externem Display).
- Lösen Sie die Schrauben. (Achten Sie darauf, dass die Gerätetür dabei nicht herunterfällt.)
- Entfernen Sie die Tür des Kühlabteils, indem Sie sie vorsichtig gerade nach oben aus dem mittleren Scharnier heben.
⚠ VORSICHT
Seien Sie beim Entfernen der Gerätetür vorsichtig, da diese schwer ist und Sie sich verletzen könnten.
- Zum Entfernen des mittleren Scharniers lösen Sie die Schrauben mit einem Kreuzschlitz-Schraubendreher (+).
VORSICHT
Sie müssen die Kühlschranktür abstützen, da sie nach vorne fallen kann.
Deutsch
-
Heben Sie die Tür des Gefrierabteils vorsichtig gerade nach oben aus dem unteren Scharnier.
-

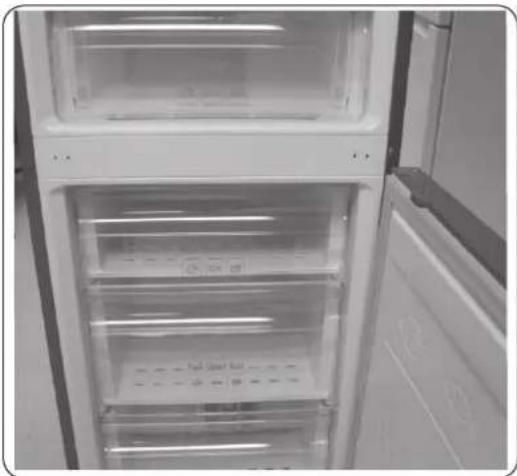

Legen Sie den Kühlschrank vorsichtig auf den Rücken. Entfernen Sie das Bein (gegen den Uhrzeigersinn abschrauben) und das untere Scharnier.
HINWEIS
Um das Gerät zu schützen, schneiden Sie ein großes Pappstück von der Verpackung ab und legen Sie es unter das Gerät.
- Nach dem Austausch des oberen, mittleren und/oder unteren Scharniers können Sie die Tür in umgekehrter Reihenfolge wieder einbauen.
⚠ VORSICHT
- Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
- Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.
Deutsch
