MODE D'EMPLOI RS502AC Vonroc

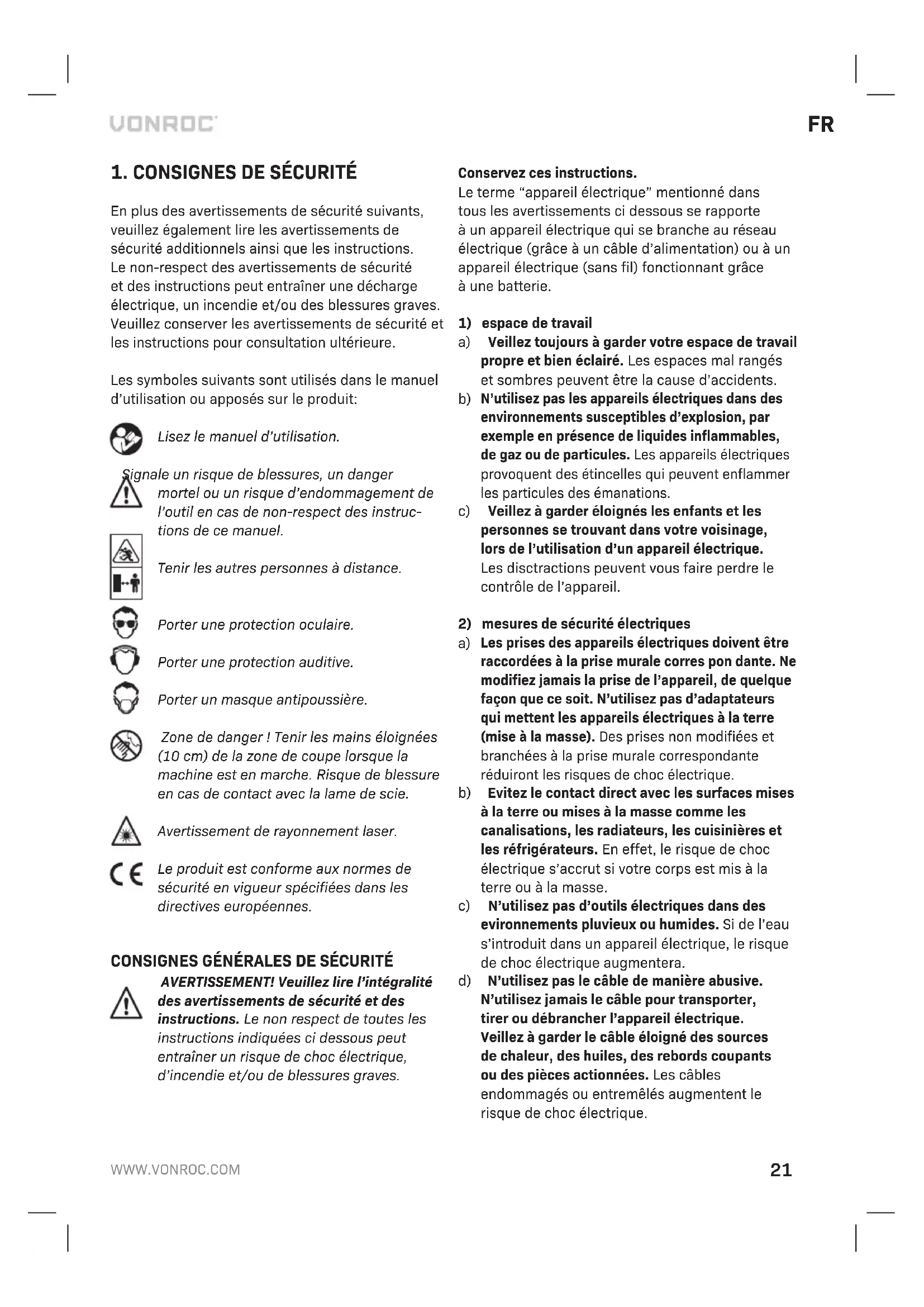

En plus des avertissements de sécurité suivants, veuillez également lire les avertissements de sécurité additionnels ainsi que les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les avertissements de sécurité et les instructions pour consultation ultérieure. Les symboles suivants sont utilisés dans le manuel d’utilisation ou apposés sur le produit: Lisez le manuel d’utilisation. Signale un risque de blessures, un danger mortel ou un risque d’endommagement de l’outil en cas de non-respect des instruc- tions de ce manuel. Tenir les autres personnes àdistance. Porter une protection oculaire. Porter une protection auditive. Porter un masque antipoussière. Zone de danger ! Tenir les mains éloignées (10 cm) de la zone de coupe lorsque la machine est en marche. Risque de blessure en cas de contact avec la lame de scie. Avertissement de rayonnement laser. Le produit est conforme aux normes de sécurité en vigueur spécifiées dans les directives européennes. CONSIGNES GÉNÉRALES DE SÉCURITÉ AVERTISSEMENT! Veuillez lire l’intégralité des avertissements de sécurité et des instructions. Le non respect de toutes les instructions indiquées ci dessous peut entraîner un risque de choc électrique, d’incendie et/ou de blessures graves. Conservez ces instructions. Le terme “appareil électrique” mentionné dans tous les avertissements ci dessous se rapporte àun appareil électrique qui se branche au réseau électrique (grâce àun câble d’alimentation) ou àun appareil électrique (sans fil) fonctionnant grâce àune batterie.

1) espace de travail

a) Veillez toujours àgarder votre espace de travail propre et bien éclairé. Les espaces mal rangés et sombres peuvent être la cause d’accidents.

N’utilisez pas les appareils électriques dans des environnements susceptibles d’explosion, par exemple en présence de liquides inflammables, de gaz ou de particules. Les appareils électriques provoquent des étincelles qui peuvent enflammer les particules des émanations. c) Veillez àgarder éloignés les enfants et les personnes se trouvant dans votre voisinage, lors de l’utilisation d’un appareil électrique. Les disctractions peuvent vous faire perdre le contrôle de l’appareil.

2) mesures de sécurité électriques

Les prises des appareils électriques doivent être raccordées àla prise murale corres pon dante. Ne modifiez jamais la prise de l’appareil, de quelque façon que ce soit. N’utilisez pas d’adaptateurs qui mettent les appareils électriques àla terre (mise àla masse). Des prises non modifiées et branchées àla prise murale correspondante réduiront les risques de choc électrique. b) Evitez le contact direct avec les surfaces mises àla terre ou mises àla masse comme les canalisations, les radiateurs, les cuisinières et les réfrigérateurs. En effet, le risque de choc électrique s’accrut si votre corps est mis àla terre ou àla masse. c) N’utilisez pas d’outils électriques dans des evironnements pluvieux ou humides. Si de l’eau s’introduit dans un appareil électrique, le risque de choc électrique augmentera. d) N’utilisez pas le câble de manière abusive. N’utilisez jamais le câble pour transporter, tirer ou débrancher l’appareil électrique. Veillez àgarder le câble éloigné des sources de chaleur, des huiles, des rebords coupants ou des pièces actionnées. Les câbles endommagés ou entremêlés augmentent le risque de choc électrique.22

Lorsque un appareil est utilisé àl’extérieur, utilisez uniquement un câble prolongateur prévu àcet effet. L’utilisation d’un câble àusage extérieur réduit le risque de choc électrique.

Si vous êtes contraint d’utiliser un outil électrique dans un environnement humide, utilisez une alimentation protégée par un dispositif àcourant résiduel (RCD). L’utilisation d’un RCD réduit le risque de décharge électrique.

3) Sécurité personnelle

Restez vigilant, gardez un œil sur ce que vous faites et utilisez votre sens commun lors de l’utilisation d’un appareil électrique. N’utilisez pas un appareil électrique si vous êtes fatigué ou si vous êtes sous l’influence de drogues, d’alcool ou si vous prenez des médicaments. Un moment d’inattention lors de l’utilisation des appareils électriques peut entraîner des blessures graves. b) Utilisez un équipement de protection personnelle. Protégez vous toujours les yeux. Les équipements de protection, tels qu’un masque àpoussière, des chaussures antidérapantes, des protections auditives ou un casque de sécurité, utilisés dans de bonnes conditions, réduiront le risque de blessures. c) Prévenez tout démarrage involontaire. Assurez- vous que l’interrupteur est sur la position “arrêt avant de brancher l’appareil. En effet, le transport des appareils électriques en gardant vos doigts sur l’interrupteur, ou le branchement de ces appareils en ayant l’interrupteur sur “marche accidents.

Retirez les clés de réglage ou les clés de vis de réglage avant d’allumer l’appareil électrique. Une clé de vis de réglage ou une clé, laissée sur une pièce en mouvement de l’appareil électrique, peut entraîner des lésions corporelles. e) Ne pas se précipiter. Gardez toujours vos pieds àplat et gardez votre équilibre. Ceci permet de mieux contrôler l’appareil électrique dans des situations imprévues. f) Habillez vous convenablement. Ne portez pas de vêtements lâches ou de bijoux. Gardez vos cheveux, vêtements et gants éloignés des pièces actionnées. En effet, ces derniers peuvent être pris dans les pièces en action. g) Si les appareils sont fournis pour la connexion des équipements d’évacuation et de récupération de la poussière, assurez vous que ces derniers soient correctement connectés et utilisés. L’utilisation de ces appareils peut réduire les risques liès àla poussière. h) Ne pensez pas être familiarisé avec l’outil après l’avoir utilisé àde nombreuses reprises, au point de ne plus rester vigilant et d’en oublier les consignes de sécurité. Toute action imprudente peut engendrer de graves blessures en une fraction de seconde.

4) Utilisation et entretien d’un appareil électrique

Ne forcez pas l’appareil électrique. Utilisez l’appareil électrique adéquat pour votre application. Un appareil électrique correc te ment choisi assurera un meilleur travail et un travail sans danger, au rythme auquel il aété conçu. b) N’utilisez pas l’appareil électrique si l’interrupteur marche/arrêt ne fonctionne pas. Un appareil électrique qui ne peut pas être commandé par l’interrupteur de contrôle est dangereux et doit être réparé. c) Débranchez la prise du bloc d’alimentation avant d’effectuer des réglages, de changer des acces soires, ou de ranger les appreils élec tri ques. Ces mesures de sécurité préventives réduiront le risque de démarrage involontaire de l’appareil électrique. d) Rangez les appareils électriques arrêtés hors de la portée des enfants et ne laissez aucune personne, non familiarisée avec l’outil ou ces instructions, utiliser l’appareil électrique. Les appareils électriques sont dangereux entre les mains d’utilisateurs non formés. e) Entretenez les appareils électriques. Vérifiez tout défaut d’alignement et l’enchaînement des pièces actionnées, la rupture de ces dernières, et les autres conditions qui peuvent affecter le fonctionnement des appareils électriques. En cas de dommages, faites réparer l’appareil électrique avant de le réutiliser. Nombreux sont les accidents provoqués par des appareils électriques mal entretenus. f) Veillez àgarder les outils coupants aiguisés et propres. Des outils coupants correctement entretenus avec des lames aiguisées sont moins susceptibles de se bloquer et sont plus faciles àcontrôler. g) Utilisez l’appareil électrique, les accessoires et les embouts, etc., conformément àces instructions et de la manière prévue pour le type spécifique de l’appareil électrique, en prenant en compte les conditions de travail etFR

le travail àeffectuer. L’utilisation de l’appareil électrique dans des applications différentes de celles prévues peut entraîner des situations dangereuses. h) Gardez les poignées et les surfaces de préhension sèches, propres et exemptes d’huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l’outil correctement en cas de situations inattendues. h) Gardez les poignées et les surfaces de pré- hension sèches, propres et exemptes d’huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l’outil correctement en cas de situations inattendues.

5) Utiliser et soigner les outils àbatterie

a) Rechargez la batterie uniquement avec le chargeur spécifié par le fabricant. Un chargeur adapté àune certaine batterie peut être cause de danger d’incendie quand on l’utilise avec une batterie différente. b) Utilisez chaque outil uniquement avec la batterie conçue pour lui. L’utilisation de toute autre batterie peut être cause de danger de blessure ou d’incendie.

Lorsque une batterie n’est pas en usage, gardez- la hors d’atteinte d’objets métalliques tels que les trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques pouvant faire le contact entre une borne et l’autre. Un court circuit entre les bornes de la batterie peut être cause de brûlures ou d’incendie.

Dans des circonstances extrêmes, du liquide peut gicler hors de la batterie ; évitez tout contact. En cas de contact accidentel, rincez àl’eau. En cas de contact du liquide avec les yeux, consultez un médecin. Le liquide qui gicle d’une batterie peut causer irritations ou brûlures. e) N’utilisez pas un bloc-batterie ou un outil endommagé ou modifié. Une batterie endommagée ou altérée peut avoir un comportement imprévisible qui peut conduire àun incendie, une explosion ou un risque de blessure. f) N’exposez pas le bloc-batterie ou l’outil au feu ou àdes températures excessives. L’exposition au feu ou àdes températures dépassant 130 °C peut provoquer une explosion. REMARQUE La température de “130°C” peut être remplacé par la température de “265°F”. g) Respectez les instructions pour la charge et ne rechargez pas le bloc-batterie ou l’outil àune plage de températures hors de celle spécifiée dans les instructions. Une charge mal effectuée ou àdes températures hors de la plage spécifiée peut endommager la batterie et augmente le risque d’incendie.

a) L’entretien de votre outil électrique doit être confié àun réparateur qualifié qui utilise uniquement des pièces de rechange identiques aux pièces d’origine. Cela permet d’assurer la sécurité de l’outil électrique. b) Ne réparez jamais des blocs-batteries endommagés. Les réparations sur les blocs- batteries ne doivent être effectuées que par le fabricant ou l’un de ses prestataires de services agréés.

• Tenir l’outil par les surfaces de préhension isolées, lors de la réalisation d’une opération au cours de laquelle l’organe de coupe peut en- trer en contact avec un câblage non apparent. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur.

• Garder les mains àdistance de la zone de sciage. Ne pas passer les mains sous la pièce àtravailler. Lors d’un contact avec la lame de scie, il yarisque de blessures.

• N’approchez l’outil électroportatif de la pièce àtravailler que quand l’appareil est en marche. Sinon, il yarisque d’un contrecoup, au cas où l’outil se coincerait dans la pièce.

• Veiller àce que la plaque de base repose bien sur la pièce àtravailler lors du sciage. La lame de scie risque de se coincer, ce qui entraîne une perte de contrôle de l’outil électroportatif.

• Une fois l’opération terminée, arrêter l’outil électroportatif et ne retirer la lame de scie de sa ligne de coupe que lorsque celle-ci est complètement àl’arrêt. Ainsi, un contrecoup est évité et l’outil électroportatif peut être retiré en toute sécurité.24

• N’utiliser que des lames de scie en parfait état. Les lames de scie déformées ou émoussées peuvent se casser, avoir des effets négatifs sur la qualité de la coupe ou causer un contrecoup.

• Une fois l’appareil arrêté, ne pas stopper la lame de scie en exerçant une pression latérale sur celle-ci. La lame de scie peut être endom- magée, se casser ou causer un contrecoup.

• Bien serrer le matériau dans l’étau. Ne pas sou- tenir la pièce àtravailler avec la main ou le pied. Ne pas toucher d’objets ou le sol avec la scie en fonctionnement. Il yarisque de contrecoup.

• Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d’approvisionnement locales. Un contact avec des conduites d’électricité peut provoquer un incendie ou un choc électrique. Un endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels.

Toujours bien tenir l’outil électroportatif des deux mains et veiller àtoujours garder une posi- tion de travail stable. Avec les deux mains, l’outil électroportatif est guidé de manière plus sûre.

• Bloquer la pièce àtravailler. Une pièce àtravail- ler serrée par des dispositifs de serrage appro- priés ou dans un étau est fixée de manière plus sûre que tenue dans les mains.

• Avant de déposer l’outil électroportatif, at- tendre que celui-ci soit complètement àl’arrêt. L’outil risque de se coincer, ce qui entraînerait une perte de contrôle de l’outil électroportatif.

2. INFORMATIONS RELATIVES

À LA MACHINE Utilisation prévue La machine est conçue pour scier le bois, le plas- tique et le métal tout, en maintenant la semelle reposer fermement sur l’ouvrage. Il convient aux coupes droites et incurvées. Il est également possible de couper au ras de la surface de la pièce. Une lame de scie adaptée doit toujours être utilisée.

SPÉCIFICATIONS TECHNIQUES

N° de modèle RS502AC Tension du réseau 220-240V Frequence 50/60HzVitesse àvide 2600/minCourse de la scie 20mmCapacité maximale, bois 115mmCapacité maximale, acier 5mmPoids 2,74 kgpression sonore L

Niveau de vibrations Le niveau des vibrations émises, indiqué dans ce manuel, aété mesuré conformément àla procédure décrite par la norme EN60745. Il peut être utilisé pour comparer deux outils ou pour réaliser une estimation préalable de l’exposition aux vibrations lors de l’utili- sation de l’outil pour les applications mentionnées.

• L’utilisation de l’outil dans d’autres applications ou avec des accessoires différents ou mal entretenus peut considérablement augmenter le niveau d’exposition.

• La mise hors tension de l’outil et sa non-utilisa- tion pendant qu’il est allumé peuvent considé- rablement réduire le niveau d’exposition. Protégez-vous contre les effets des vibrations par un entretien correct de l’outil et de ses accessoires, en vous échauffant les mains et en organisant vos rythmes de travail. DESCRIPTION Les numéros dans le texte se rapportent aux sché- mas des pages 2-3.

2. Bouton de verrouillage

3. Bouton marche / arrêt

4. Bouton de déverrouillage

5. Poignée auxiliaire

9. Levier de serrage

Si vous voulez procéder àdes travaux d’entretien sur le mécanisme, mettez la machine hors secteur. Remplacer la lame de scie (Fig. A) Portez des gants de protection pour installer la lame de scie. Risque de blessure en cas de contact avec la lame. N’utilisez que des lames de scie correspon- dant aux caractéristiques mentionnées dans les instructions d’utilisation. Installer la lame de scie Assurez-vous que le porte-lame est exempt de tout débris de matériau (éclats de bois ou de métal par exemple).

Tournez le levier de serrage (9) aussi loin que pos- sible vers la gauche et maintenez-le en position.

2. Insérez la lame de scie dans le mandrin (8).

Contrôlez que la lame de scie est bien sécurisée et que les dents pointent vers le bas.

3. Relâchez le levier de serrage. Contrôlez que la

lame de scie est bien verrouillée en place. Assurez-vous d’utiliser la bonne lame de scie pour le matériau correspondant. Inclus avec la machine est une lame de scie grossière pour le bois et une lame de scie fine pour le métal et les plastiques. Retirer la lame de scie

Tournez le levier de serrage (9) aussi loin que pos- sible vers la gauche et maintenez-le en position.

2. Retirez la lame de scie du mandrin (8).

3. Relâchez le levier de serrage.

Mise en marche et arrêt (Fig. A)

• Pour mettre la machine en marche, appuyez sur l’interrupteur marche/arrêt (3).

• Pour mettre la machine en fonctionnement continu, enfoncez l’interrupteur marche/arrêt (3) sans le relâcher et appuyez sur le bouton de verrouillage (2).

• Pour arrêter la machine en fonctionnement continu, appuyez encore une fois sur l’interrup- teur marche/arrêt (3).

• Pour arrêter la machine, relâchez l’interrupteur marche/arrêt (3). Régler la semelle (Fig. B) Du fait de sa mobilité, l’angle de la semelle (6) peut s’adapter àl’ouvrage. De plus, la longueur de la se- melle peut être réglée en fonction de la profondeur de coupe voulue.

1. Dévissez les boulons de la semelle (10) àl’aide

de la clé àsix pans fournie. Sciage en plongée (Fig. D) Le sciage en plongée peut être effectuée unique- ment sur des matériaux tendres comme le bois, les bétons cellulaires, les plaques de plâtre platre etc.. Cela exige cependant une certaine pratique et est uniquement possible avec des lames courtes.

1. Appuyez la scie sur la pièce àdécouper et met-

tez la sous tension.

2. Assurez-vous que le bord inférieur de la semelle

est en appui sur la surface de la pièce àdécou- per comme le montre le schéma.

Commencez àdécouper en pénétrant la scie selon un angle incliné, puis mettez la scie verticalement et continuez àscier long de la ligne de coupe.

4. Mettez la scie hors tension et retirez la de la

pièce lorsque le travail est terminé. Sciage des pièces affleurantes (Fig. E) Les lames souples bi métal vous permettent de scier les objets rencontrés dans le mur (ex: tuyaux, barreaux etc.)

1. Posez directement contre le mur la lame de la

scie et ensuite incurvez-la de manière àce que la semelle reste en appui contre le mur.

2. Mettez l’outil sous tension et découpez la pièce

en maintenant une pression latérale constante contre le mur. Réglage de la poignée principale Avant de commencer, vous pouvez régler la poi- gnée principale (1) sur le position la plus confor- table pour la tâche. La poignée peut être mise en place en 5 positions dans la plage de rotation de 180 ° dans l’axe long du corps de l’outil (90 ° àgauche ou àdroite de la position de base).

1. Déplacez le bouton de déverrouillage de la

poignée (4) vers l’arrière.26

2. Tournez la poignée principale autour de l’axe

long de l’outil pour obtenir position (fig. F).

3. La poignée principale se verrouille automati-

quement dans la position souhaitée. Utilisation optimale

• Réglez la lame de sciage et la cadence en fonc- tion du matériau. Pour des découpes àangle droit il est conseillé d’utiliser une lame étroite. Utilisez un produit refroidissant ou lubrifiant pour éviter les vibrations se manifestant le long de la ligne de coupe des métaux.

Préalablement àtoute découpe, vérifiez que le bois, l’aggloméré, les matériaux de construction ne comportent pas de corps étrangers (clous, vis, etc...), le cas échéant les retirer, si nécessaire.

• Fixez correctement le matériau. Ne le mainte- nez pas en place manuellement ou avec le pied. Ne touchez pas les objets ou le sol avec la scie sous tension (risque de coup de fouet).

• Appuyez la semelle sur la surface de la pièce àdécouper et sciez en effectuant une pression et progression constantes. En cas de blocage de la lame, éteignez immédiatement l’outil. Écartez les deux bords de la pièce avec un outil approprié et dégagez la lame.

• la fin de la découpe, éteignez l’outil et attendez qu’il soit complètement arrêté avec de le poser.

Avant le nettoyage et l’entretien, mettez toujours la machine hors tension et retirez la batterie de la machine. Nettoyez le corps de la machine régulièrement au moyen d’un chiffon doux, de préférence après chaque utilisation. Vérifiez que les ouvertures d’aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifié avec de la mousse de savon pour nettoyer les taches per- sistantes. N’utilisez pas de produits de nettoyage tels que l’essence, l’alcool, l’ammoniac, etc.; ces produits peuvent endommager les parties synthé- tiques. ENVIRONNEMENT Les équipements électroniques ou électriques défectueux ou destinés àêtre mis au rebut doivent être déposés aux points de recyclage appropriés. Uniquement pour les pays de l’UE Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/CE relative aux déchets d’équipements électriques et électroniques et sa mise en œuvre dans le droit national, les outils électriques hors d’usage doivent être collectés séparément et mis au rebut de manière écologique. GARANTIE

es produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pièces et de main d’oeuvre pendant la durée légale stipulée àpartir de la date d’achat d’origine du produit. En cas d’une quelconque panne du produit pendant cette durée qui serait due àun défaut matériel et/ou de main d’oeuvre, contactez directement VONROC. Les circonstances suivantes ne sont pas prises en charge par la garantie:

• Des réparations ou altérations ont été effec- tuées ou tentées sur la machine par un centre de réparation non agréé.

• L’outil aété maltraité, mal utilisé ou mal entre- tenu.

• Des pièces détachées non d’origine ont été utilisées. Ceci constitue l’unique garantie accordée par la so- ciété explicitement ou implicitement. Il n’existe au- cune autre garantie, explicite ou implicite, qui peut s’étendre au delà du contenu ici présent, ycompris les garanties marchandes ou d’adaptation àdes fins particulières. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécu- tifs. Les solutions proposées par les revendeurs de- vront se limiter àla réparation ou le remplacement des éléments ou pièces non conformes.ES

Le produit et le manuel d’utilisation sont sujets àmodifications. Les spécifications peuvent chan- ger sans préavis.
