BRUKSANVISNING RS502AC Vonroc

Läs de medföljande säkerhetsvarningarna, de kompletterande säkerhetsvarningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara säkerhetsvarningarna och anvisningarna för framtida referens.

Följande symboler används i användarhandboken eller på produkten:

Läs användarhandboken.

Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs.

Håll åskådare, särskilt barn och husdjur på ett avständ mer än 10 meter.

Använd skyddsglasögon.

Använd hörselskydd.

Använd en dammask.

Riskområde! Håll händerna långt borta (10 cm) från skärområdet när maskinen är igång. Risk för skador om man kommer i kontakt med sågklingan.

Produkten uppfyller gällande säkerhetsnormer i EU-direktiven.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG

WARNING! Läs alla säkerhetsvarningar och alla anvisningar. Underlåtenhet att följa varningar och instruktioner kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elverktyg" i varningarna avser ditt nätanslutna (med sladd) verktyg eller batteridrivna (sladdlösa) elektriska verktyg.

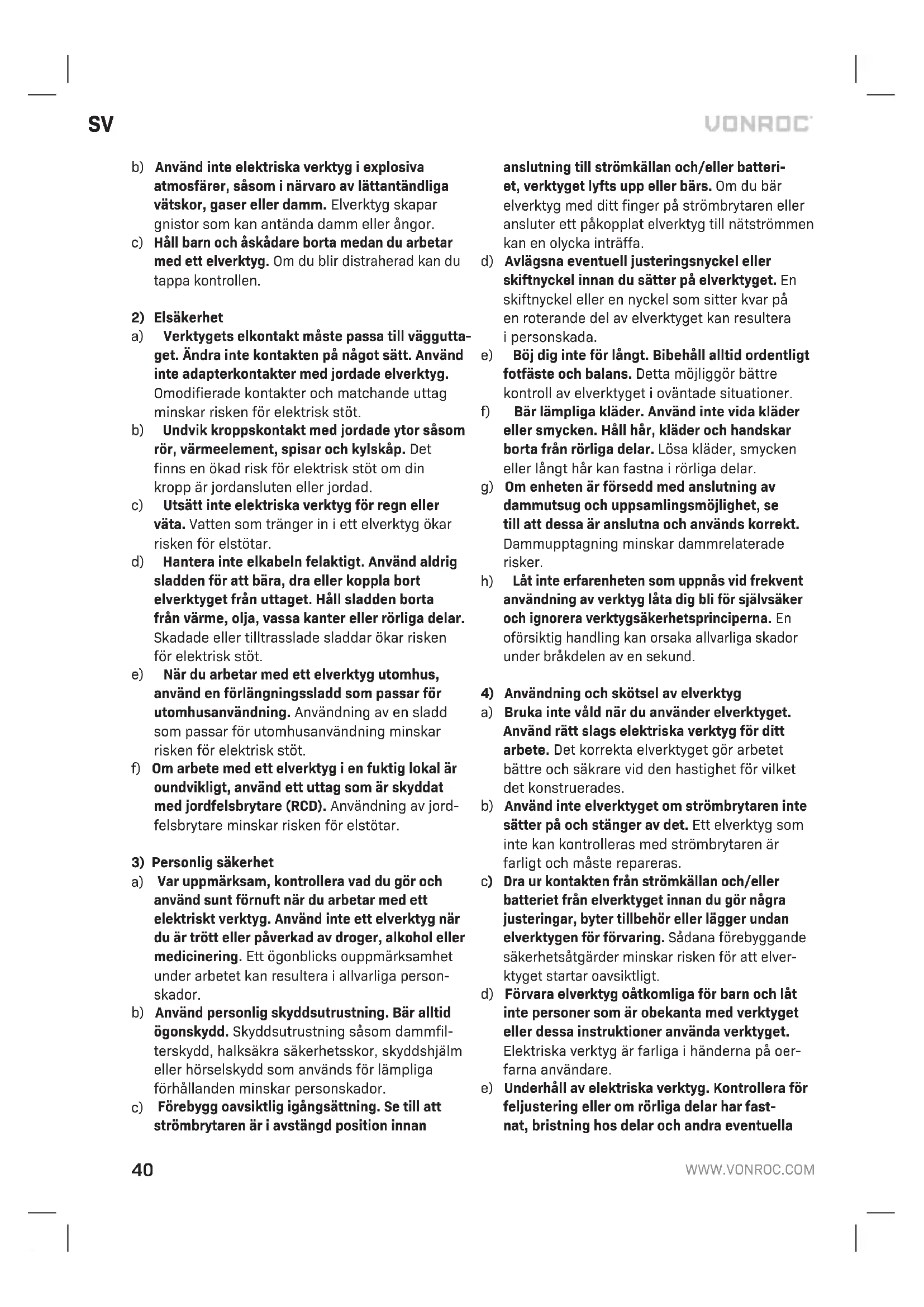

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Belamrade eller mörka områden inbjuder till olyckor.

b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaro av lättantändliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.

c) Håll barn och åskådare borta medan du arbetar med ett elverktyg. Om du blir distraherad kan du tappa kontrollen.

2) Elsäkerhet

a) Verktygets elkontakt måste passa till väggutta- get. Ändra inte kontakten på något sätt. Använd inte adapterkontakter med jordade elverktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.

b) Undvik kroppskontakt med jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad.

c) Utsätt inte elektriska verktyg för regn eller väta. Vatten som tränger in i ett elverktyg ökar risken för elstötar.

d) Hantera inte elkabeln felaktigt. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.

e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.

f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av jordfelsbrytare minskar risken för elstötar.

3) Personlig säkerhet

a) Var uppmärksam, kontrollera vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga person-skador.

b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.

c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i avstängd position innan

anslutning till strömkällan och/eller batteri-et, verktyget lyfts upp eller bärs. Om du bär elverktyg med ditt finger på strömbrytaren eller ansluter ett påkopplat elverktyg till nätströmmen kan en olycka inträffa.

d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.

e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Använd inte vida kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

g) Om enheten är försedd med anslutning av dammutsug och uppsamlingsmöjlighet, se till att dessa är anslutna och används korrekt. Dammupptagning minskar dammrelaterade risker.

h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4) Användning och skötsel av elverktyg

a) Bruka inte våld när du använder elverktyget. Använd rätt slags elektriska verktyg för ditt arbete. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.

b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.

c) Dra ur kontakten från strömkällan och/eller batteriet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger undan elverktygen för förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startar oavsiktligt.

d) Förvara elverktyg oåtkomliga för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på oerfarna användare.

e) Underhåll av elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella

förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

f) Håll kapverktyg vassa och rena. Korrekt underhållna kapverktyg med vassa kanter är mindretroliga att kärva och lättare att kontrollera.
g) Använd elverktyget, dess tillbehör och verktyg i enlighet med dessa instruktioner och under beaktande av arbetsförhållandena och det arbete som ska utföras. Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer.
h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.
5) Användning och skötsel av batteridrivna verktyg
a) Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passar för en typ av batteripaket kan medföra risk för brand när den används med en annat batteri.
b) Använd elverktygen enbart med det därtill avsedda batteriet. Användning av andra batteri kan skapa en risk för skada och brand.
c) När batteriet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteriets terminaler kan leda till brännskada eller brand.
d) Vid felaktig hantering kan vätska komma ut från batteriet, undvik kontakt med denna. Spola med vatten vid oavsiktlig kontakt. Sök läkarhjälp om vätskan kommer i kontakt med ögon. Vätska som kommer ut från batteriet kan orsaka irritation eller brännskada.
e) Använd inte batterier eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för skada.
f) Utsätt inte batteri eller verktyg för eld eller eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explosion. OBS! Temperaturen "130 °C" kan ersättas med temperaturen "265 °F".
g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget utanför det temperaturområde som anges i instruktionerna. Om du

laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.

6) Service
a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.
b) Utför aldrig service på skadade batterier. Service av batteri ska endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

SÄKERHETSVARNINGAR FÖR PENDELSÅGAR

• Håll elverktyget i de isolerade greppytorna när du utför arbete där kapitillbehör kan komma i kontakt med dolda ledningar. Kapitillbehör som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elstöt.
• Håll händerna borta från sågområdet. Sträck dig inte in under arbetsstycket. Kontakt med sågbladet kan leda till personskador.
• Applicera maskinen på arbetsstycket endast när den är påslagen. Annars finns det risk för kast när kapverktyget fastnar i arbetsstycket.
• Vid sågning måste bottenplattan alltid vara vänd mot arbetsstycket. Sågbladet kan fastna och leda till förlust av kontroll över maskinen.
• När kapningen är klar, stäng av maskinen och dra sedan sågklingan ur snittet först när den har stannat. På det här sättet kan du undvika kast och placera maskinen säkert.
• Använd endast oskadade sågblad som är i perfekt skick. Böjda eller slöa sågblad kan gå sönder, påverka snittet negativt eller leda till kast.
• Bromsa inte sågklingan genom att applicera sidotryck efter avstängning. Sågbladet kan skadas, gå sönder eller orsaka kast.
• Kläm fast materialet väl. Stöd inte arbetsstycket med handen eller foten. Rör inte vid föremål eller golvet när sågen är igång. Risk för kast.
• Använd lämpliga detektorer för att avgöra om det finns dolda ledningar inom arbetsområdet eller ring lokalt elbolag för hjälp. Kontakt med elektriska ledningar kan leda till brand och elektrisk stöt. Skador på en gasledning kan leda till explosion. Penetrering av en vattenledning kar orsaka egendomsskador.

- Håll alltid i maskinen stadigt med båda händerna och se till att du intar en säker ställning när du arbetar med den.

Elverktyget hanteras säkrare med båda händerna.

• Säkra arbetsstycket. Ett arbetsstycke som klämts fast med klämmor eller i ett skruvstäd hålls säkrare än det görs för hand.
• Vänta alltid till maskinen stannat helt innan den läggs ned. Verktygets insats kan fastna och leda till att kontrollen förloras över verktyget.

2. MASKININFORMATION

Avsedd användning

Maskinen är avsedd för sågning av trä, plast och metall samtidigt som basplattan ligger stadigt på arbetsstycket. Den är lämplig för raka och böjda snitt. Det är också möjligt att såga i linje med arbetsstyckets yta. Ett lämpligt sågblad måste alltid användas.

TEKNISKA SPECIFIKATIONER

Modell-nr RS502AC
Spänning 220-240 V
Frekvens 50/60 Hz
Varvtal utan belastning 2600/min
Sågslag 20 mm
Max. sågkapacitet trä 115 mm
Max. sågkapacitet stål 5 mm
Vikt 2,74 kg
Ljudtrycknivå L_PA	82,2 dB(A), K=3dB(A)
Ljudeffektnivå L_WA	93,2 dB(A), K=3dB(A)
Vibration bakre handtag	16,844 m/ s^2 K=1,5 m/ s^2
Vibration främre handtag	18,067 m/ s^2 K=1,5 m/ s^2

Vibrationsnivå

Vibrationsutsläppsnivån som anges i denna bruksanvisning har uppmätts i enlighet med ett standardiserat test i EN60745, som kan användas för att jämföra verktyg med varandra och som en preliminär bedömning av exponering för vibrationer när du använder verktyget för angivna arbeten.

- Användning av verktyget för andra tillämpningar, eller med olika eller dåligt underhållna tillbehör kan avsevärt öka exponeringsnivån.

- De gånger då verktyget stängs av eller är på men egentligen inte används kan minska exponeringsnivån betydligt.

Skydda dig mot effekterna av vibrationer genom att underhålla verktyget och dess tillbehör, hålla händerna varma och organisera ditt arbetsmönster.

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen på sidorna 2-3.

1. Handtag
2. Låsknapp
3. Strömbrytare
4. Upplåsningsknapp för handtaget
5. Extrahandtag
6. Basplatta
7. Sågklinga
8. Chuck
9. Klämspak
10. Bultar basplatta

3. MONTERING

Innan något arbete utförs på maskinen, dra ut stickkontakten ur vägguttaget.

Byte av sågblad (fig. A, C)

När du monterar sågbladet, använd skyddshandskar. Risk för skador om man kommer i kontakt med sågbladet.

Använd endast sågblad som motsvarar de karakteristiska data som anges i bruksanvisningen.

Montering av sågklinga

Se till att bladhållaren är fri från materialrester (t.ex. spån av trä eller metall).

1. Vrid klämspaken (9) så längt till vänster som möjligt och håll den i detta läge.
2. För in sågklingan i chucken (8). Kontrollera att sågklingan sitter ordentligt och att tänderna pekar nedåt.
3. Släpp klämspaken. Kontrollera om sågklingan är låst på plats.

Se till att använda rätt sågklinga för motsvarande material. Med maskinen medföljer en grov sågklinga för trä och en fin sågklinga för metall och plast.

Borttagning av sågklinga

1. Vrid klämspaken (9) så längt till vänster som möjligt och håll den i detta läge.
2. Ta ur sågklingan från chucken (8).
3. Släpp klämspaken.

4. HANTERING

Igångsättning och avstängning (bild A)

• Tryck strömbrytaren (3) uppåt för att stänga av maskinen.
• Sätt maskinen på kontinuerligt läge genom att hålla strömbrytaren (3) nedtryckt och samtidigt trycka på upplåsningsknappen (2).
• Stäng av kontinuerligt läge genom att trycka på strömbrytaren (3) igen.
• Släpp strömbrytaren (3) för att stänga av maskinen.

Inställning av basplattan (fig. B)

På grund av dess rörlighet anpassar sig basplattans (6) vinkel till arbetsstycket. Dessutom kan basplattans längd justeras beroende på önskat sågdjup.

1. Lossa basplattans bultar (10) med den medföljande insexnyckeln.
2. Justera basplattan (6).
3. Dra åt basplattans bultar (10) med den medföljande insexnyckeln.

Instickssågning (fig. D)

Instickssågning får endast användas på mjuka material som trä, luftbetong, gipsskivor etc. Detta kräver dock en viss övning och är endast möjlig med korta sågblad.

1. Placera sågen på arbetsstycket och slå på den.
2. Se till att fotplattans nedre kant vilar på arbetsstyckets yta enligt bilden.
3. Såga långsamt in i arbetsstycket i en vinkel, flytta sågen till ett vertikalt läge och fortsätt såga längs skärlinjen.
4. Stäng av sågen och lyft av arbetsstycket när arbetet är klart.

Plansågning (fig. E)

Elastiska tvåmetallsågblad gör att du kan såga utskjutande föremål (såsom vattenledningar, järnstänger osv.) i närheten av väggen.

1. Applicera sågklingan direkt på väggen och böj något så att fotplattan vilar mot väggen. Var uppmärksam på att sågklingan alltid

sträcker sig bortom diametern på det material som bearbetas.

1. Slå på maskinen och såga av arbetsstycket med konstant sidotryck mot väggen.

Justering av huvudhandtaget

Innan du startar kan du justera huvudhandtaget (1) till den position som är mest bekväm för uppgiften. Handtaget kan ställas in i 5 positioner inom 180° rotationsområde i verktygshusets långa axel (90° vänster eller höger från basläget).

1. Flytta tillbaka handtagets upplåsningsknapp (4).
2. Vrid huvudhandtaget runt verktygets långa axel till önskat läge (fig. F).
3. Huvudhandtaget låses automatiskt i önskat läge.

Optimal användning

• Justera sågbladet och slaghastigheten för att passa materialet som ska bearbetas. För korrekta radiekurvor är det bäst att använda ett smalt sågblad. Applicera kylvätska eller smörjmedel för att hantera fladder längs skärlinjen vid sågning av metall.
• Kontrollera trä, spånskivor, byggmaterial etc, för hårda material (spik, skruvar etc.), innan du sågar och ta bort dem vid behov.
• Kläm fast materialet väl. Stöd inte arbetsstycket med handen eller foten. Rör inte vid föremål eller golvet när sågen är igång (risk för kast).
• Sätt fotplattan på arbetsstyckets yta och såga igenom den med konstant kontakttryck eller matning. Stäng av maskinen omedelbart om sågklingan fastnar. Utöka gapet med ett lämpligt verktyg och dra ut sågbladet.
• Efter avslutat arbete, stäng av maskinen och lägg ner den först när den har stannat helt.

5. UNDERHÅLL

Stäng alltid av maskinen och ta ut batteriet från maskinen innan rengöring och underhåll.

Rengör maskinen hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts.

Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna.

MILJÖ

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer.

Endast för EU-länder

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EC om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

VONROC-produkter är utvecklade enligt högsta kvalitetsstandard och garanteras fria från defekter i både material och utförande under den period som lagen föreskriver från och med inköpsdatumet. Om produkten skulle utveckla fel under denna period på grund av defekt material och/eller utförande, kontakta då VONROC direkt.

Följande omständigheter är undantagna från denna garanti:

• Reparationer och/eller ändringar har gjorts eller försökts utföras på maskinen av obehöriga servicecenter;
• Normalt slitage;
• Verktyget har missbrukats, använts på fel sätt eller underhållits felaktigt;
• Reservdelar som inte är original har använts.

Detta utgör den enda garantin som företaget ger antingen uttryckt eller underförstått. Det finns inga andra garantier uttryckta eller underförstådda som sträcker sig bortom detta, inklusive de underförstådda garantierna för säljbarhet och lämplighet för ett visst syfte. Under inga omständigheter ska VONROC hållas ansvarigt för indirekta skador eller följdskador. Återförsäljarnas åtgärder ska begränsas till reparation eller byte av enheter eller delar som inte uppfyller kraven.

Produkten och användarhandboken kan ändras. Specifikationerna kan ändras utan förvarning.
