KULLANIM KILAVUZU RS502AC Vonroc

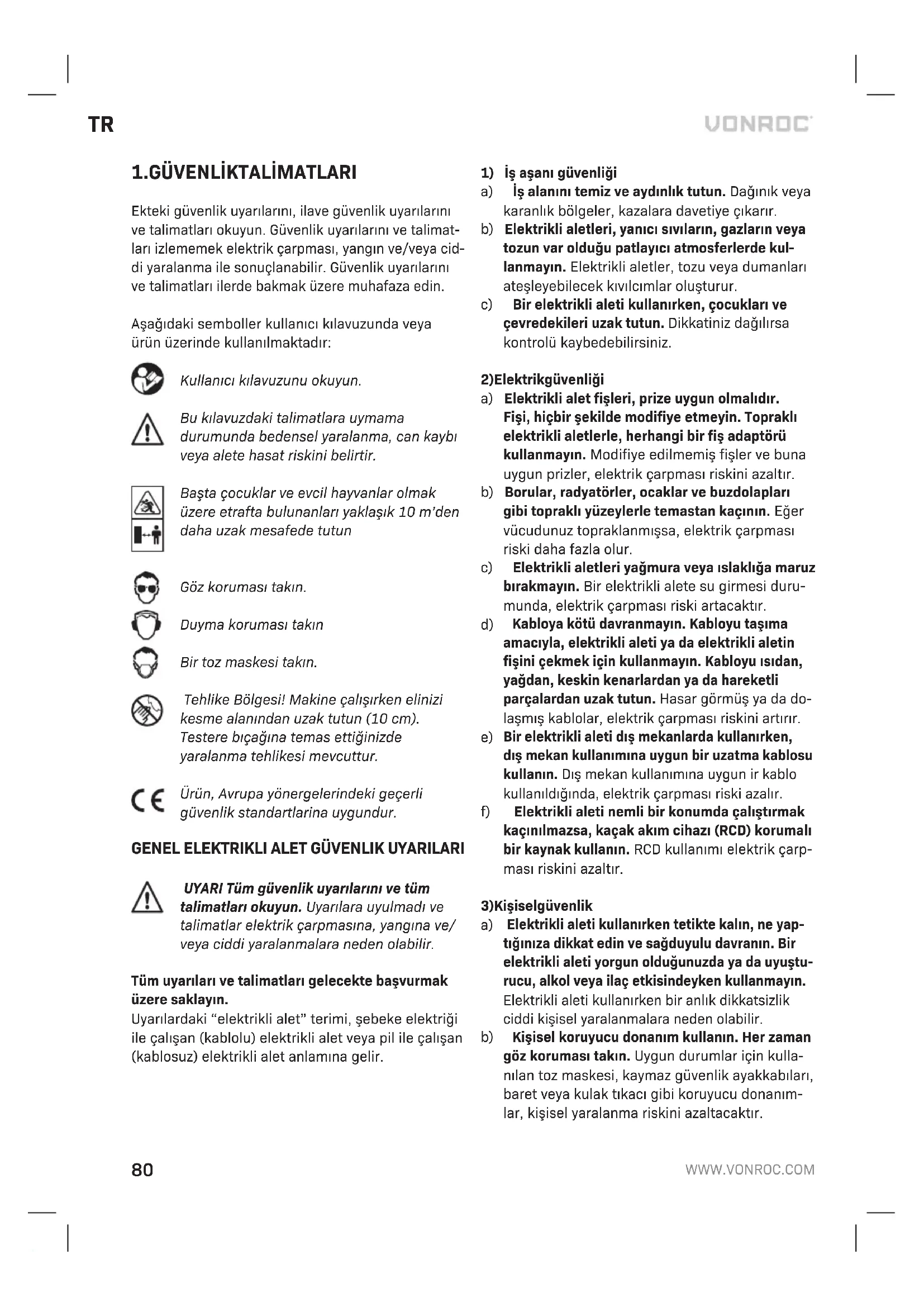

1. GÜVENLİKTALİMATLARI

Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları okuyun. Güvenlik uyarılarını ve talimatları izlememek elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarılarını ve talimatları ilerde bakmak üzere muhafaza edin.

Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır:

Kullanıcı kılavuzunu okuyun.

Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasat riskini belirtir.

Başta çocuklar ve evcil hayvanlar olmak üzere etrafta bulunanları yaklaşık 10 m'den daha uzak mesafede tutun

Göz koruması takın.

Duyma koruması takın

Bir toz maskesi takın.

Tehlike Bölgesi! Makine çalışırken elinizi kesme alanından uzak tutun (10 cm). Testere bıçağına temas ettiğinizde yaralanma tehlikesi mevcuttur.

Ürün, Avrupa yönergelerindeki geçerli güvenlik standartlarına uygundur.

GENEL ELEKTRIKLI ALET GÜVENLIK UYARILARI

UYARI Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara uyulmadı ve talimatlar elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

Tüm uyarıları ve talimatları gelecekte başvurmak üzere saklayın.

Uyarılardaki “elektrikli alet” terimi, şebeke elektriği ile çalışan (kablolu) elektrikli alet veya pil ile çalışan (kablosuz) elektrikli alet anlamına gelir.

1) İş aşanı güvenliği

a) İş alanını temiz ve aydınlık tutun. Dağınık veya karanlık bölgeler, kazalara davetiye çıkarır.
b) Elektrikli aletleri, yanıcı sıvıların, gazların veya tozun var olduğu patlayıcı atmosferlerde kullanmayın. Elektrikli aletler, tozu veya dumanları ateşleyebilecek kıvılcımlar oluşturur.
c) Bir elektrikli aleti kullanırken, çocukları ve çevredekileri uzak tutun. Dikkatiniz dağılırsa kontrolü kaybedebilirsiniz.

2) Elektrikgüvenliği

a) Elektrikli alet fişleri, prize uygun olmalıdır. Fışı, hiçbir şekilde modifiye etmeyin. Topraklı elektrikli aletlerle, herhangi bir fiş adaptörü kullanmayın. Modifiye edilmemiş fişler ve buna uygun prizler, elektrik çarpması riskini azaltır.
b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklı yüzeylerle temastan kaçının. Eğer vücudunuz topraklanmışsa, elektrik çarpması riski daha fazla olur.
c) Elektrikli aletleri yağmura veya ıslaklığa maruz bırakmayın. Bir elektrikli alete su girmesi durumunda, elektrik çarpması riski artacaktır.
d) Kabloya kötü davranmayın. Kabloyu taşıma amacıyla, elektrikli aleti ya da elektrikli aletin fişini çekmek için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan ya da hareketli parçalardan uzak tutun. Hasar görmüş ya da dolasmış kablolar, elektrik çarpması riskini artırır.
e) Bir elektrikli aleti dış mekanlarda kullanırken, dış mekan kullanımına uygun bir uzatma kablosu kullanın. Dış mekan kullanımına uygun ir kablo kullanıldığında, elektrik çarpması riski azalır.
f) Elektrikli aleti nemli bir konumda çalıştırmak kaçınılmazsa, kaçak akım cihazı (RCD) korumalı bir kaynak kullanın. RCD kullanımı elektrik çarpması riskini azaltır.

3) Kişiselgüvenlik

a) Elektrikli aleti kullanırken tetikte kalın, ne yap- tığınıza dikkat edin ve sağduyulu davranın. Bir elektrikli aleti yorgun olduğunuzda ya da uyuşturucu, alkol veya ilaç etkisindeyken kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmalara neden olabilir.
b) Kişisel koruyucu donanım kullanın. Her zaman göz koruması takın. Uygun durumlar için kullanılan toz maskesi, kaymaz güvenlik ayakkabıları, baret veya kulak tıkacı gibi koruyucu donanımlar, kişisel yaralanma riskini azaltacaktır.

c) Kasıtsız çalışmayı önleyin. Bir elektrik kaynağını ve/veya pil takımını bağlamadan, aleti kaldırmadan ya da taşimadan önce elektrikli aletin anahtarının kapalı durumda olduğundan emin olun. Elektrikli aletleri parmağınız anahtar üzerindeyken taşimak veya anahtarı açık elektrikli aletleri harekete geçirmek kazalara davetiye çıkarır.
d) Elektrikli aleti açık duruma getirmeden önce her türlü ayar anahtarını çıkarın. Elektrikli aletin dönen bir parçasında kalan bir anahtar, kişisel yaralanmalara neden olabilir.
e) Fazla uzanmayın. Ayaklarını zı sağlam basın ve her zaman dengeli olun. Böylece beklenmeyen durumlarda elektrikli aleti daha iyi kontrol edebilirsiniz.
f) Uygun kıyafetler giyin. Bol kıyafetler giymeyin, takılar takmayın. Saçınızı, kıyafetlerinizi ve eldivenlerinizi, hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saç, hareketli parçalara takılabilir.
g) Eğer cihazlar toz giderme ve toplama tesislerinin bağlantısı için sağlanmışsa, bunların bağlandığından ve düzgün bir şekilde kullanıldığından emin olun. Toz toplama ile tozla ilgili tehlikeleri azaltılabilir.
h) Aletlerin sık kullanılmasından edindiğiniz bilgi birikiminin sizi aşırı rehavete sürüklemesine izin vermeyin ve araç güvenliği ilkelerini göz ardı etmeyin. Dikkatsiz bir hareket, bir saniyeden bile kısa sürede ciddi yaralanmalara neden olabilir.
4) Elektrikli alet kullanımı ve bakımı
a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, tasarım amacına uygun olarak işi daha iyi yapacaktır.
b) Eğer anahtarlar açılıp kapatılamıyorsa, elektrikli aleti kullanmayın. Anahtarla kumanda edilemeyen elektrikli aletler tehlikelidir ve tamir edilmelidir.
c) Herhangi bir ayar, aksesuar değişimi ya da depolama işleminden önce elektrikli aletin fişini elektrik kaynağından çıkarın ve/veya pil takımını elektrikli aletten çıkarın. Bu tür önleyici güvenlik önlemleri, elektrikli aletin kazara çalışma riskini azaltır.
d) Boş durumdaki elektrikli aletleri çocukların erişemeyeceği bir yerde muhafaza edin ve elektrikli aletin nasıl çalıştığını ya da bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikeli olur.

e) Elektrikli aletlerin bakımını yapın. Hatalı ayarlar veya hareketli parçaların bağlanması, parça kırılmaları ve elektrikli aletin çalışmasını etkileyebilecek diğer durumlar için kontrol gerçekleştirilir. Eğer herhangi bir hasar varsa, elektrikli alet kullanılmadan önce tamir edilmelidir. Çoğu kazaya bakımı iyi yapılmayan elektrikli aletler neden olur.
f) Kesme aletlerini keskin ve temiz tutun. Bakımı iyi yapılan ve keskin kenarlara sahip kesme aletlerinde donmalar daha az yaşanır ve kontrol edilmeleri daha kolay olur.
g) Elektrikli aleti, aksesuarlarını ve torna kalemlerini bu talimatlara uygun olarak kullanın, çalışma koşullarını ve gerçekleştirilecek olan işi dikkate alın. Elektrikli aletin kullanım amacı dışında kullanılması, tehlikeli durumlarla sonuçlanabilir.
h) Tutamakları ve tutma yerlerini kuru, temiz ve yağdan arındırılmış şekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli şekilde taşınmasına ve kontrol edilmesine izin vermez.

5) Pilli alet kullanımı ve bakımı

a) Yalnızca üretici tarafından belirtilen şarj aletiyle şarj edin. Bir türde pil takımı için uygun bir şarj cihazı, başka bir pil takımı ile kullanıldığında yangın riski oluşturabilir.
b) Elektrikli aletleri yalnızca özel olarak belirlenmiş pil takımlarıyla kullanın. Başka pil takımlarının kullanımı yaralanma ve yangın riski oluşturabilir.
c) Pil takımı kullanılmadığı zamanda, ataşlar, bozuk paralar, anahtarlar, çiviler, vidalar veya diğer küçük metal nesneler gibi bir uçtan diğerine bir bağlantı yapabilecek diğer metal nesnelerden uzak tutun. Pil uçlarını birbirine kısa devre yaptırmak yanıklara veya yangına neden olabilir.
d) Bozulma durumlarında pilden sıvı çıkabilir; temastan kaçının. Kazara temas gerçekleşirse, suyla yıkayın. Sıvı gözlerle temas ederse ayrıca tıbbi yardım isteyin. Pilden çıkan sıvı tahrişe veya yanıklara neden olabilir.
e) Hasarlı veya üzerinde değişiklik yapılmış bir batarya veya aleti kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış bataryalar, yangın, patlama ya da yaralanma riskiyle sonuçlanan beklenmedik davranışlar sergileyebilir.
f) Batarya veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın. Ateşe veya 130 °C üzeri sıcaklıklara maruz kalması patlamaya yol açabilir.

NOT Sıcaklık birimi olarak kullanılan „130 °C“ yerine „265 °F“ kullanılabilir.

g) Tüm şarj talimatlarına uyun ve batarya veya aleti talimatlarda belirtilen sıcaklık aralığının dışındaki ortamlarda şarj etmeyin. Yanlış şekilde veya belirtilen aralığın dışındaki sıcaklıklarda şarj etmek bataryay zarar verebilir ve yangın riskini artırabilir.

6)Servis

a) Elektrikli aletinizin servis işlemlerini, yalnızca aynı yedek parçaları kullanan vasifli bir tamircinin yapmasını sağlayın. Bu, elektrikli aletin güvenliğinin korunmasını sağlayacaktır.
b) Hasarlı bataryalara asla kendiniz bakım yap-maya çalışmayın. Bataryadaki bakım işlemleri sadece üretici veya yetkili servisler tarafından yapılmalıdır.

TİLKİ KUYRUĞU TESTERELER İCİN GUVENLİK UYARILARI

• Bir işlem sırasında kesme aleti gizli kablolarla temas edebileceği icin kesim aksesuarını yalı- tımlı tutma yuzeylerinden tutun. Kesici aletin, "elektrik akımı" bulunan kablolarla teması halinde "akım", elektrikli aletin iletken metal parcaları uzerinden operatore iletilerek elektrik carpmasına yol acabilir.
• Ellerinizi kesim alanından uzak tutun. Uzerinde çalıştığınız parcaya altından ulaşmayı denemeyin. Testere bicağı ile temas yaralanmalara neden olabilir.
• Makineyi ancak çalıştırıldıktan sonra iş parcasına doğru ilerletin. Aksi halde, kesici alet iş parcasında sıkıştığında geri tepme tehlikesi vardır.
• Testereyle kesim yaparken, taban plakası her zaman iş parcasına bakmalıdır. Testere bicağı sıkışabilir ve makinede kontrol kaybına yol acabılır.
• Kesim tamamlandığında, makineyi kapatın ve ardından testere bicağını kesilen yerden ancak durduktan sonra cekin. Bu şekilde geri tepmeyi onleyebilir ve makineyi güvenli bir şekilde yerleştirebilirsiniz.
• Sadece hasar gormemiş, mukemmel durumda olan testere bıcaklarını kullanın. Kıvrılmış veya korelmış testere bıcakları kırılabilir, kesimi olumsuz etkileyebilir veya geri tepmeye neden olabilir.

• Kapattıktan sonra yandan baskı uygulayarak testere bicağını durdurmayın. Testere bicağı zarar gorebilir, kırılabilir veya geri tepmeye neden olabilir.

• Malzemeyi kelepçeyle iyi tutturun. İş parçasını elinizle veya ayağınızla desteklemeyin. Testere çalışırken başka nesnelere veya yere dokunmayın. Geri tepme tehlikesi.

• Çalışma alanında gizli tesisat hattı olup olmadığını belirlemek icin uygun detektorler kullanım veya yardım icin yerel kamu hizmet şirketini arayın. Elektrik hatları ile temas yangına ve elektrik carpmasına neden olabilir. Bir doğalgaz hattının hasar gormesi patlamaya neden olabilir. Su hattını delmek maddi hasara neden olur.
• Makine ile çalışırken aleti daima iki elinizle sıkıca tutun ve sağlam bir duruş sağlayın. Elektrikli alet iki elinizle daha guvenli yonlendirilir.
• İş parcasını sabitleyin. Kelepceleme aletleriyle veya bir mengene ile sıkıştırılmış bir iş parcası, elle olduğundan daha guvenli tutulur.
• Makineyi yere koymadan once tamamen durmasını bekleyin. Alet ek parcası sıkışabilir ve elektrikli alet uzerinde kontrol kaybına yol acabilir.

2.MAKİNEBİLGİSİ

Kullanım amacı

Makine, taban levhasını iş parcası uzerine sıkıca tutmak koşuluyla ahşap, plastik ve metal kesmek icin tasarlanmıştır. Duz ve kıvrımlı kesimler icin uygundur. İş parcası yuzeyiyle aynı hizada kesmek de mumkundur. Her zaman uygun bir testere bicağı kullanılmalıdır.

TEKNİK SPESİFİKASYONLAR

Model numarası RS502AC
Voltaj 220-240V 220-240V
Frekans 50/60Hz
Yüksüz hiz 2600/min
Testere vuruşu 20mm
Maks. testere kapasitesi ahşap	115mm
Maks. testere kapasitesi çeli 5mm
Agirlik	2.74 kg
Ses basinci seviyesi LpA	82.2 dB(A), K=3dB(A)
Ses gücü seviyesi LwA	93.2 dB(A), K=3dB(A)
Titreşim arka tutamak	16.844 m/s ^2 K=1.5 m/s ^2
Titreşim ön tutamak	18.067 m/s ^2 K=1.5 m/s ^2

Vibrasyon seviyesi

Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN 60745'te verilen bir standart teste uygun olarak ölçülmüştür; bir aleti diğeriyle karşılaştırmak ve aleti bahsedilen uygulamalariçin kullanırken vibrasyona maruz kalmanın ön değerlendirmesi olarak kullanılabilir.

• Aleti farklı uygulamalar veya farklı ya da kötü bakılan aksesuarlarla kullanmak, maruz kalma seviyesini büyük ölçüde artırabilir.
• Aletin kapalı olduğu veya çalışıp gerçekten işi yapmadığı zamanlar maruz kalma seviyesini büyük ölçüde düşürebilir.

Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun.

AÇIKLAMA

Metindeki numaralar sayfa 2-3'teki semalari isaret etmektedir.

1.Tutamak
2.Kilitlemedüğmesi
3. Açma/Kapama düğmesi
4. Tutamak kilidini açma düğmesi
5. ilave tutamak
6.Tabanplakası
7. Testerebıçağı
8. Matkapkovani
9. Kelepçelemekolu
10. Taban plakası civataları

3.MONTAJ

Makine üzerinde herhangi bir çalışma yapmadan önce, elektrik fişini prizden çekin.

Testere bicağının değiştirilmesi (Şekil A, C)

Testere bicağını monte ederken koruyucu eldiven kullanın. Testere bicağına dokunul-duğunda yaralanma tehlikesi. Sadece kullanım talimatlarında verilen karakteristik verilere karşılık gelen testere bicaklarını kullanın.

Sadece kullanım talimatlarında verilen karakteristik verilere karşılık gelen testere bıcaklarını kullanın.

Testere bicağının takılması

Bıcak tutucusunda malzeme artıkları (tahta kıymıkları veya metal gibi) bulunmadığından emin olun.

1. Kelepceleme kolunu (9) mumkun olduğunca sola cevirin ve bu konumda tutun.
2. Testere bicağını kovana (8) yerleştirin. Testere bicağının sağlam bir şekilde sabitlendiğinden ve dişlerin aşağıya donuk olduğundan emin olun.
3. Kelepceleme kolunu bırakın. Testere bicağının yerine kilitlenip kilitlenmediğini kontrol edin.

İlgili malzeme icin doğru testere bicağını kullandığınızdan emin olun. Makine ile birlikte ahşap icin kalın dişli bir testere bicağı ve metal ve plastik icin ince dişli bir testere bicağı verilir.

Testere bicağının çıkartılması

1. Kelepceleme kolunu (9) mumkun olduğunca sola cevirin ve bu konumda tutun.
2. Testere bicağını kovandan (8) çıkartın.
3. Kelepceleme kolunu bırakın.

4. ÇALIŞTIRMA

Açma ve kapatma (Şekil A)

• Makineyi açmak için açma/kapama anahtarına (3) basın.
• Makineyi sürekli çalışma moduna almak için, açma/kapama anahtarına (3) basılı tutun ve aynı anda kilitleme düğmesine (2) basın.
• Makineyi kapamak için açma/kapama anahtarını (3) bırakın.

Taban plakasının ayarlanması (Şekil B)

Hareketliği sayesinde taban plakası (6) acısı iş parcasına adapte olur. Ayrıca, taban plakasının uzunluğu, gerekli kesme derinliğine bağlı olarak ayarlanabilir.

1. Urunle gelen allen anahtarını (10) kullanarak taban plakası civatalarını gevşetin.
2. Taban plakası (6) ayarlayın.
3. Urunle gelen allen anahtarını (10) kullanarak taban plakası civatalarını sıkın. Allen anahtarını, Şekil B'de gosterildiği gibi makinede saklamak mumkundur.

Daldırma kesimi (Şekil D)

Daldırma kesimi sadece ahşap, gozenekli beton, alcı levha urunleri gibi yumuşak materyallerle

kullanılabilir. Bununla birlikte bu kesim icin belirli bir pratik gerekir ve sadece kısa testere bıcaklarıyla mumkundur.

1. Testere tabanını iş parcası uzerine koyun ve aleti çalıştırın.
2. Ayaklığın alt kenarının şekilde gosterildiği gibi iş parcasına yaslandığından emin olun.
3. Testereyi dikey bir konuma hareket ettirerek iş parcasını yavaşca kesin ve kesim cizgisi boyunca kesme işlemine devam edin.
4. İş tamamlandığında testereyi kapatın ve iş parcasını kaldırın.

Kenar kesimi (Fig. E)

Elastik bi-metal testere bicakları duvar yakınında çıkıntı yapan nesneleri (orn. su boruları, demir cubuklar vb.) kesmenizi sağlar.

1. Testere bicağını doğrudan duvara uygulayın ve ayaklık duvara dayanacak şekilde hafifce eğin.
2. Makineyi çalıştırın ve iş parcasını duvara karşı sabit bir yatay basıncı koruyarak kesin.

Çalışmaya başlamadan önce ana tutamağı (1) yapılan iş için en rahat konuma ayarlayabilirsiniz. Tutamak, alet gövdesinin uzun ekseninde (taban konumundan 90° sola veya sağa) 180° dönüş aralığında 5 farklı konuma ayarlanabilir.

1. Tutamak kilit açma düğmesini (4) geriye doğru oynatın.
2. Ana tutamağı aletin uzun ekseni etrafında istenen konuma çevirin (Şekil F).
3. Ana tutamak otomatik olarak istenilen konuma kilitlenir.

Kesim onerileri

• Testere bicağını ve vuruş hızını işlenecek malzemeye uygun şekilde ayarlayın. Sağa doğru kıvrımlar icin dar bir testere bicağının kullanılması daha iyidir. Metal kesimi sırasında kesim hattında oluşan titremeyle başa çıkmak icin soğutucu veya yağlayıcı kullanın.
• Kesmeden once ahşap, sunta, inşaat malzemelerinin vb. yabancı maddeler (tırnak, vida vb.) açısından kontrol edin ve gerekirse bunları kaldırın.

• Malzemeyi kelepceyle iyi tutturun. İş parcasını el veya ayakla desteklemeyin. Testere calışıyorken diğer nesneler veya zemine temas etmeyin (geri tepme riski).

• Ayaklığı iş parcasının uzerine koyun ve sabit temas basıncı veya besleme yoluyla kesim işlemini yapın. Testere bicağı takılırsa makineyi hemen durdurun. Boşluğu uygun bir aletle gecin ve testere bicağını cekip çıkartın.

• İş sona erdikten sonra makineyi durdurun ve ancak tamamen durduktan sonra yere indirin.

5.BAKIM

Arizali ve/veya atilmis elektrikli veya elektronik ekipmanlarin uygun geri dönüşüm konumlarında toplanması gerekir.

Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra düzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış olduğundan emin olun. Çok inatçı kirleri sabun köpüğüyle ıslatılmış yumuşak bir bezle çıkarın. Benzin, alkol, amonyak vs. gibi çözücü maddeleri kullanmayın. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.

ÇEVRE

Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri dönüşüm konumlarında toplanması gerekir.

Yalnızca AT ülkeleri için

Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri 2012/19/EU'ya ve bunun yerel hukuk çerçevesinde uygulamasına göre, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanmalı ve çevre dostu bir yolla imha edilmelidir.

GARANTI

VONROC ürünleri yüksek kalite standartları doğrultusunda geliştirilmiştir ve ilk satın alımdan itibaren kanunen belirlenen süre boyunca materyal ve işçilik açısından kusursuz olacağı garanti edilmektedir. Bu süre zarfında, kusurlu materyal ve/veya işçilikten dolayı üründe herhangi bir arıza meydana gelmesi durumunda, doğrudan VONROC iletişim kurun.

Takip eden durumlar bu garanti kapsamı dışındadır:

- Yetkisiz servis merkezleri tarafından yapılan veya yapılmaya teşekkür edilen onarım ve/veya değişiklikler.

VONROC

TR

• Normal aşınma ve eskime.
• Cihazın kötü ve yanlış kullanılması veya cihaza yanlış bakım yapılması.
• Orijinal olmayan yedek parçaların kullanılması

Bu, şirket tarafından açık ya da zımni verilmiş tek garantiyi oluşturur. Belirli bir amaç için ticarete elverişlilik ve uygunluğun zımni garantileri dahil dış görünüşünün ötesine uzanan açık veya zımni başka hiçbir garanti yoktur. VONROC herhangi bir arızı veya dolaylı zarardan hiçbir halükarda sorumlu olmayacaktır. Bayilerin getireceği çözümler uygunsuz birimlerin veya parçaların onarımı veya değiştirilmesiyle sınırlı olacaktır.

Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.

CE
