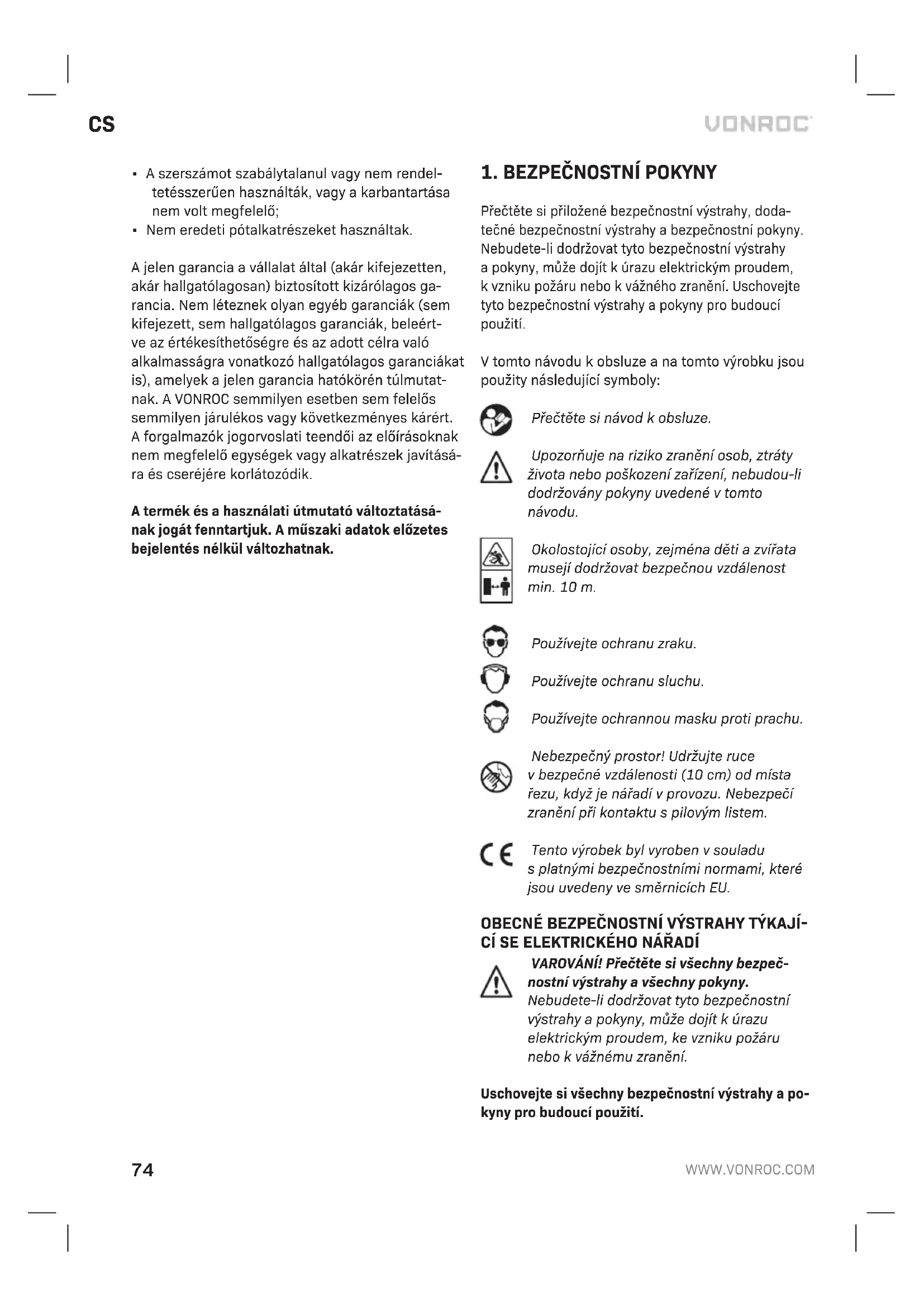

NÁVOD K OBSLUZE RS502AC Vonroc

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze.

Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené v tomto návodu.

Okolostojící osoby, zejména děti a zviřata musejí dodržovat bezpečnou vzdálenost min. 10 m.

Používejte ochranu zraku.

Používejte ochranu sluchu.

Používejte ochrannou masku proti prachu.

Nebezpečný prostor! Udržujte ruce v bezpečné vzdálenosti (10 cm) od místa řezu, když je nářadí v provozu. Nebezpečí zranění při kontaktu s pilovým listem.

Tento výrobek byl vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

OBECNÉ BEZPEČNOSTNÍ VÝSTRAHY TÝKAJÍCÍ SE ELEKTRICKÉHO NÁŘADÍ

VAROVÁNÍ! Přečtěte si všechny bezpečnostní výstrahy a všechny pokyny.

Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, ke vzníku požáru nebo k vážnému zranění.

Uschovejte si všechny bezpečnostní výstrahy a pokyny pro budoucí použití.

Termín elektrické nářadí v těchto varováních odka-zuje na elektrické nářadí napájené z elektrické sítě (s napájecím kabelem) nebo akumulátorem (bez napájecího kabelu).

1) Bezpečnost pracovního prostoru
a) Udržujte čistotu na pracovišti a zajistěte jeho řádné osvětlení. Neuklizená nebo tmavá místa přivolávají nehody.
b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa, kde se vyskytují hořlavé kapaliny, plyny nebo prašné látky. V elektrickém nářadí dochází k jiskření, které může způsobit vznícení prachu nebo výparů.
c) Při práci s tímto elektrickým nářadím udržujte děti a okolo stojící osoby v bezpečné vzdálenosti. Rozptylování může způsobit ztrátu kontroly nad nářadím.
2) Elektrická bezpečnost
a) Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné adapté zástrček. Neupravené zástrčky a odpovídající zásuvky sníží riziko úrazu elektrickým proudem.
b) Vyvarujte se kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, trouby a ledničky. Dojde-i k uzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem.
c) Nevystavujte elektrické nářadí dešti ani vlhkému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem.
d) Nezacházejte špatně s napájecím kabelem. Nikdy nepoužívejte napájecí kabel pro prénášení nebo tahání elektrického nářadí ani netahejte za tento kabel pri vypojování zástrčky ze zásuvky. Dbejte na to, aby tento kabel nepřecházel pres horké a mastné povrchy ani pres ostré hrany a aby se nedostal do kontaktu s pohybujícími se částmi. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
e) Používáte-li elektrické nářadí venku, používejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.
f) Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového

chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

3) Bezpečnost osob
a) Při práci s tímto elektrickým nářadím bud'te stále pozorní, sledujte, co provádíte a použí-vejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Nepozornost při práci s elektrickým nářadím může vést k velmi nebezpečným zraněním.
b) Vždy používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou maska proti prachu, neklouzavá pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány v příslušných podmínkách, zmenšují riziko způsobení zranění osob.
c) Zabraňte náhodnému spuštění nářadí. Před připojením elektrického nářadí k napájecímu zdroji nebo před vložením akumulátoru do nářadí, před zvednutím nářadí nebo před jeho přenášením se ujistěte, zda je spínač nářadí v poloze vypnu-to. Přenášení elektrického nářadí s prstem na spouštěcím spínači nebo připojení elektrického nářadí k zdroji elektrické energie, je-li spouštěcí spínač v poloze zapnuto, zvyšuje pravděpodobnost vzniku nehod.
d) Před zapnutím elektrického nářadí vždy odstraňte všechny klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způsobit zranění osob.
e) Nepřeceňujte své síly. Vždy udržujte správný postoj a rovnováhu. Tak si zachováte lepší kontrolu nad nářadím v neočekávaných situacích.
f) Vhodně se oblékejte. Nenoste volný oděv ani šperky. Udržujte vlasy, oblečení a rukavice v bezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.
g) Jsou-li zařízení vybavena adaptérem pro připojení odsávacího systému, ujistěte se, zda je odsávací zařízení správně připojeno a zda správně plní svoji funkci. Použití odsávání prachu může snížit rizika spojená prací v prašném prostředí.
h) Nedovolte, aby jistota získaná častým používáním nářadí vedla ke snížení vaší pozornosti a ignorování zásad bezpečné práce s nářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.

4) Použití elektrického nářadí a jeho údržba
a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe a bezpečněji, je-li použito pro práce, pro které je určeno.
b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Nemůžete-li elektrické nářadí ovládat pomocí spouštěcího spínače, takové nářadí je velmi nebezpečné a musí být opraveno.
c) Pred prováděním jakéhokoliv seřízení, pred výměnou příslušenství nebo pred uložením odpojte napájecí kabel nářadí od napájecího zdroje nebo z nářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.
d) Uložte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny s tímto nářadím nebo s těmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je v rukách neproškolených osob nebezpečné.
e) Provádějte údržbu elektrického nářadí. Zkontrolujte nevyrovnání nebo váznutí pohyblivých částí, poškození součástí a jiné stavy, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, zajistěte jeho opravu dříve, než ho použijete. Mnohé nehody bývají způsobeny nedostatečnou údržbou elektrického nářadí.
f) Udržujte ostré a čisté řezné nástroje. U správně udržovaných řezných nástrojů s ostrými řeznými břity je menší pravděpodobnost jejich zablokování a lépe se s nimi pracuje.
g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd., podle těchto pokynů a berte v úvahu pracovní podmínky a práci, která bude prováděna. Použití elektrického nářadí pro operace, pro které není určeno, může vést k nebezpečným situacím.
h) Dbejte na to, aby byly rukojeti a úchopné povrchy suché, čisté a zbavené olejů a maziv. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
5) Použití a údržba akumulátorového nářadí
a) K nabíjení používejte výhradně nabíječku předepsanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu.

b) Používejte elektrické nářadí pouze s předepsanými akumulátory. Použití jiných typů akumulátoru může způsobit požár nebo zranění.
c) Není-li akumulátor používán, uložte ho mimo do- sah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které by mohly zkratovat jeho kontakty. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.
d) Za nevhodných podmínek může z akumulátoru unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou a vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
e) Nepoužívejte poškozený nebo upravený akumulátor či nářadí. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpečí zranění.
f) Nevystavujte akumulátor ani nářadí ohni ani nadměrným teplotám. Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA: Teplota „130 °C“ odpovídá teplotě „265 °F“.
g) Dodržujte všechny pokyny pro nabíjení a ne-nabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný v těchto pokynech. Ne-správné nabíjení nebo nabíjení při teplotě mimo specifikovaný rozsah může poškodit akumulátor a zvýšit nebezpečí vzniku požáru.
6) Servis
a) Svěřte opravu svého elektrického nářadí pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.
b) Nikdy neopravujte poškozené akumulátorové moduly. Opravy akumulátorů smí provádět výhradně výrobce nebo technik autorizovaného servisu.

BEZPEČNOSTNÍ VÝSTRAHY PRO ŠAVLOVÉ PILY

- Při provádění prací, během kterých se může pracovní příslušenství dostat do kontaktu se skrytou elektroinstalací, držte toto elektrické nářadí za izolované plochy určené pro úchop.

Pracovní příslušenství, které se dostane do

kontaktu s „živým“ elektrickým vodičem, může způsobit, že nechráněné kovové části nářadí budou také „živé“, což by mohlo vést k úrazu obsluhy elektrickým proudem.

• Udržujte ruce v bezpečné vzdálenosti od místa řezu. Nesahejte pod obrobek. Kontakt s pilovým listem může způsobit zranění.
• Přikládejte toto nářadí k obrobku pouze tehdy, když je zapnuté. Nedodržíte-li tento pokyn, bude hrozit riziko zpětného rázu, když se pilový list při spuštění nářadí zablokuje v obrobku.
• Při řezání musí být základna vždy otočena směrem k obrobku. Pilový list se může zaklínit, a to může způsobit ztrátu kontroly nad nářadím.
• Po dokončení řezu vypněte nářadí a, jakmile se pilový list zcela zastaví, vytáhněte jej z řezu. Tímto způsobem můžete zabránit zpětnému rázu a můžete bezpečně odložit nářadí.
• Používejte pouze nepoškozené pilové listy, které jsou v perfektním stavu. Ohnuté nebo tupé pilové listy se mohou zlomit, budou negativně ovlivňovat kvalitu řezu nebo budou způsobovat zpětné rázy.
• Nezastavujte pilový list po vypnutí nářadí vyvíjením bočního tlaku na tento pilový list. Pilový list může být poškozen, zlomen nebo může způsobit zpětný ráz.
• Upněte si řádně materiál. Nepodpírejte obrobek rukou nebo nohou. Nedotýkejte se pilou předmětů nebo podlahy, je-li tato pila v chodu. Riziko zpětného rázu.
• Použijte vhodné detektory pro detekci skrytých inženýrských sítí v pracovním prostoru nebo požádejte o pomoc rozvodnou společnost. Kontakt s elektrickým vedením může způsobit požár a úraz elektrickým proudem. Poškození plynového potrubí může způsobit výbuch. Narušení vodovodního potrubí může mít za následek poškození majetku.
• Při práci držte toto nářadí vždy pevně oběma rukama a udržujte bezpečný pracovní postoj. Toto nářadí je vedeno bezpečněji, je-li drženo oběma rukama.
• Zajistěte obrobek. Obrobek upevněný v upínacím zařízení nebo ve svěráku je zajištěn lépe než při držení rukou.
• Před odložením nářadí vždy počkejte, dokud se úplně nezastaví. Pilový list se může zablokovat, což může vést k ztrátě kontroly nad tímto elektrickým nářadím.

2. INFORMACE O ZAŘÍZENÍ

Zamýšlené použití

Toto nářadí je určeno pro řezání dřeva, plastů a kovů. Při řezání musí být základna nářadí řádně opřena o obrobek. Toto nářadí je vhodné pro přímé i obloukové řezy. Je možné také provádění srovnávacích řezů na povrchu obrobku. Vždy musí být použit vhodný pilový list.

TECHNICKÉ ÚDAJE

Model č. RS502AC
Napětí 220–240 V
Kmitočet 50/60 Hz
Otáčky naprázdno 2600/min
Zdvih pilového listu 20 mm
Max. tlouštka řezaného dřeva 115 mm
Max. tlouštka řezané oceli 5 mm
Hmotnost 2,74 kg
Úroveň akustického tlaku L_PA	82,2 dB(A), K = 3 dB(A)
Úroveň akustického výkonu L_WA	93,2 dB(A), K = 3 dB(A)
Vibrace zadní rukojeti	16,844 m/s ^2 K = 1,5 m/s ^2
Vibrace přední rukojeti	18,067 m/s ^2 K = 1,5 m/s ^2

Úroveň vibrací

Deklarovaná úroveň vibrací uvedená v tomto návo- du byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 60745. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou a také při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích.

• Použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušenstvím může značně zvýšit působení vibrací.
• Doba, kdy je nářadí vypnuto nebo kdy je v cho-du, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit.

Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.

POPIS

Čísla v následujícím textu odkazují na obrázky na stranách 2-3.

1. Rukojeť
2. Zajišťovací tlačítko
3. Vypínač
4. Tlačítko pro uvolnění rukojeti
5. Přídavná rukojeť
6. Základna
7. Pilový list
8. Sklíčidlo
9. Zajišťovací páčka
10. Šrouby základny

3. SESTAVENÍ

Před prováděním jakékoliv práce na tomto stroji vypojte zástrčku jeho napájecího kabelu ze síťové zásuvky.

Výměna pilového listu (obr. A, C)

Při manipulaci s pilovým listem používejte rukavice. Nebezpečí zranění při kontaktu s pilovým listem.

Používejte pouze pilové listy, které splňují požadavky technických údajů uvedených v tomto návodu.

Nasazení pilového listu

Ujistěte se, zda v držáku pilového listu nejsou žádné nečistoty (jako dřevěné nebo kovové piliny).

1. Otočte upínací páčku (9) pokud možno co nejvíce doleva a držte ji v této poloze.
2. Vložte pilový list do držáku (8). Zkontrolujte, zda je pilový list bezpečně upevněn a zda jeho zuby směřují dolů.
3. Pustte upínací páčku. Zkontrolujte, zda je pilový list řádně zajištěn.

Dohlédněte na to, abyste pro daný materiál použili správný pilový list. S touto pilou je dodáván pilový list s hrubými zuby na dřevo a pilový list s jemnými zuby na kovy a plasty.

Vyjmutí pilového listu

1. Otočte upínací páčku (9) pokud možno co nejvíce doleva a držte ji v této poloze.
2. Vyjměte pilový list z držáku (8).
3. Pustte upínací páčku.

4. OVLÁDÁNÍ

Zapnutí a vypnutí (obr. A)

• Chcete-li nářadí zapnout, stiskněte vypínač (3).
• Chcete-li přepnout nářadí do souvislého režimu, podržte stisknutý vypínač (3) a přitom stiskněte zajišťovací tlačítko (2).
• Chcete-li souvislý režim vypnout, stiskněte vypínač (3) znovu.
• Chcete-li nářadí vypnout, uvolněte vypínač (3).

Nastavení základny (obr. B)

Díky své pohyblivosti se úhel sklonu základny (6) přizpůsobuje obrobku. Navíc může být délka základny nastavena v závislosti na požadované hloubce řezu.

1. Povolte šrouby základny (10) pomocí dodaného šestihranného klíče.
2. Nastavte základnu (6).
3. Utáhněte šrouby základny (10) pomocí dodaného šestihranného klíče.

Ponorné řezy (obr. D)

Ponorné řezy mohou být použity pouze na měkkých materiálech, jako je dřevo, pórobeton, sádrokar- tonové desky atd. Vyžaduje to ovšem určitou praxi a je to možné pouze s krátkými pilovými listy.

1. Položte pilu na obrobek a zapněte ji.
2. Ujistěte se, zda se spodní hrana základny opírá o povrch obrobku jako na uvedeném obrázku.
3. Pomalu řežte šikmo do obrobku, nastavujte pilu do svislé polohy a potom pokračujte v řezání podél čáry řezu.
4. Jakmile bude práce dokončena, vypněte pilu a zvedněte ji z obrobku.

Srovnávací řezy (obr. E)

Elastické bimetalové pilové listy vám umožní uřezání vyčnívajících objektů (například vodovodní trubky, železné tyče atd.) v blízkosti stěny.

1. Přiložte pilový list přímo na stěnu a mírně jej ohněte tak, aby se základna pily opírala o stěnu. Dávejte pozor, aby použitý pilový list vždy přesahoval průměr řezaného materiálu.
2. Zapněte nářadí a při odřezávání materiálu udržujte konstantní boční tlak na stěnu.

Nastavení hlavní rukojeti

Před zahájením práce si můžete nastavit hlavní rukojeť (1) do polohy, která je pro daný úkol nejpo-hodlnější. Rukojeť lze nastavit do 5 poloh v rozsahu

180° vzhledem k podélné ose těla nářadí (až 90° nalevo nebo napravo od základní polohy).

1. Přesuňte tlačítko pro uvolnění hlavní rukojeti (4) dozadu.
2. Natočte hlavní rukojeť okolo podélné osy do požadované polohy (obr. F).
3. Hlavní rukojeť se automaticky zajistí v nové poloze.

Optimální použití

• Zvolte pilový list a rychlost zdvihu tak, aby vyhovovaly řezanému materiálu. Pro pravoúhlé obloukové řezy jsou nejvhodnější úzké pilové listy. Při řezání kovu použijte chladicí kapalinu nebo mazivo, abyste se vypořádali s chvěním vznikajícím podél čáry řezu.
• Před řezáním zkontrolujte dřevo, dřevotřískové desky, stavební materiál atd., zda v nich nejsou tvrdé materiály (hřebíky, šrouby atd.), a podle potřeby je odstraňte.
• Upněte si řádně materiál. Nepodpírejte obrobek rukou nebo nohou. Nedotýkejte se pilou předmětů nebo podlahy, je-li tato pila v chodu (nebezpečí odskoku).
• Umístěte základnu na povrch obrobku a provádějte průřez s konstantním kontaktním tlakem nebo posuvem. Dojde-li k zablokování pilového listu, ihned nářadí vypněte. Zajistěte vzniklou mezeru vhodným nástrojem a vytáhněte pilový list z řezu.
• Po dokončení práce nářadí vypněte a odložte jej až po jeho úplném zastavení.

5. ÚDRŽBA

Před čištěním a prováděním údržby vždy stroj vypněte a vyjměte z něj akumulátor.

Pravidelně čistěte kryt zařízení jemným hadříkem, ideálně po každém použití. Ujistěte se, že nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí jemného hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako je benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů z umělé hmoty.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EC týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s požadavky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
• Běžné opotřebení;
• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;
• Byly použity neoriginální náhradní díly.

Výše uvedené představuje jedinou záruku poskytovanou společností, ať už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné ani následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Specifikace mohou být změněny bez dalšího upozornění.
