MANUALE UTENTE RS502AC Vonroc

Leggere le avvertenze di sicurezza contenute nel presente manuale, le avvertenze di sicurezza aggiuntive e le istruzioni. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi. Conservare le avvertenze di sicurezza e le istruzioni per una futura consultazione.

I simboli riportati di seguito vengono utilizzati all'interno del manuale per l'utente oppure sono indicati sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale.

Tenere i presenti (in particolare bambini e animali domestici) a più di 10 metri di distanza

Indossare dispositivi di protezione per gli occhi.

Indossare dispositivi di protezione per l'udito.

Indossare una maschera antipolvere.

Area di pericolo! Tenere le mani a debita distanza (10 cm) dall'area di taglio mentre la macchina è in funzione. Pericolo di lesioni personali in caso di contatto con la lama.

Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle direttive europee.

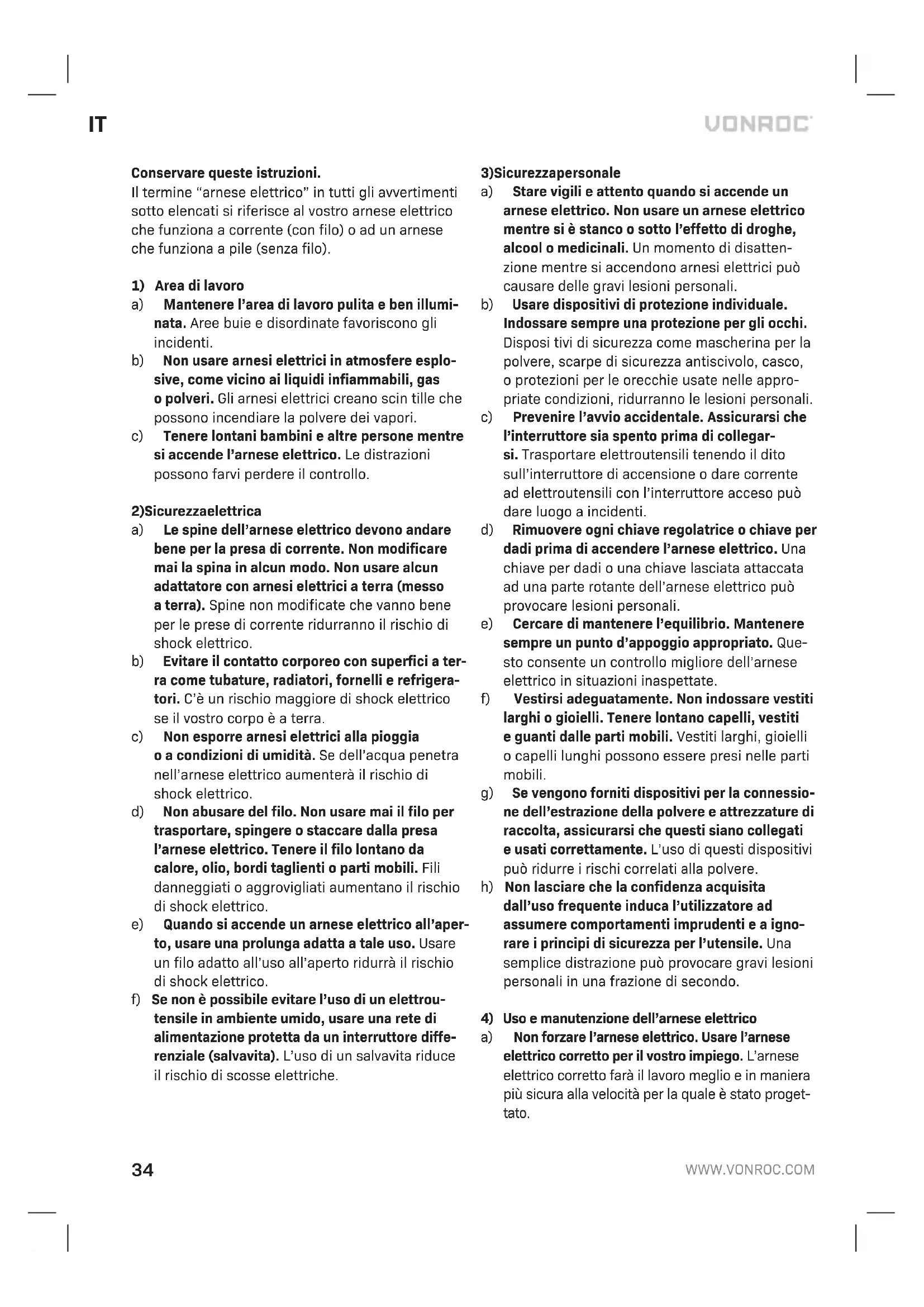

REGOLE GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. Se non si seguono tutte le istruzioni sotto elencate, si può incorrere in uno shock elettrico, in un incendio e/o in lesioni serie.

Conservare queste istruzioni.

Il termine “arnese elettrico” in tutti gli avvertimenti sotto elencati si riferisce al vostro arnese elettrico che funziona a corrente (con filo) o ad un arnese che funziona a pile (senza filo).

1) Area di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Aree buie e disordinate favoriscono gli incidenti.
b) Non usare arnesi elettrici in atmosfere esplosive, come vicino ai liquidi infiammabili, gas o polveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori.
c) Tenere lontani bambini e altre persone mentre si accende l'arnese elettrico. Le distrazioni possono farvi perdere il controllo.

2) Sicurezzaelettrica

a) Le spine dell'arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine non modificate che vanno bene per le prese di corrente ridurranno il rischio di shock elettrico.
b) Evitare il contatto corporeo con superfici a terra come tubature, radiatori, fornelli e refrigeratori. C'è un rischio maggiore di shock elettrico se il vostro corpo è a terra.
c) Non esporre arnesi elettrici alla pioggia o a condizioni di umidità. Se dell'acqua penetra nell'arnese elettrico aumenterà il rischio di shock elettrico.
d) Non abusare del filo. Non usare mai il filo per trasportare, spingere o staccare dalla presa l'arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili danneggiati o aggrovigliati aumentano il rischio di shock elettrico.
e) Quando si accende un arnese elettrico all'aperto, usare una prolunga adatta a tale uso. Usare un filo adatto all'uso all'aperto ridurrà il rischio di shock elettrico.
f) Se non è possibile evitare l'uso di un elettroutensile in ambiente umido, usare una rete di alimentazione protetta da un interruttore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.

3) Sicurezzapersonale

a) Stare vigili e attento quando si accende un arnese elettrico. Non usare un arnese elettrico mentre si è stanco o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione mentre si accendono arnesi elettrici può causare delle gravi lesioni personali.
b) Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, o protezioni per le orecchie usate nelle appropriate condizioni, ridurranno le lesioni personali.
c) Prevenire l'avvio accidentale. Assicurarsi che l'interruttore sia spento prima di collegar- si. Trasportare elettroutensili tenendo il dito sull'interruttore di accensione o dare corrente ad elettroutensili con l'interruttore acceso può dare luogo a incidenti.
d) Rimuovere ogni chiave regolatrice o chiave per dadi prima di accendere l'arnese elettrico. Una chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell'arnese elettrico può provocare lesioni personali.
e) Cercare di mantenere l'equilibrio. Mantenere sempre un punto d'appoggio appropriato. Questo consente un controllo migliore dell'arnese elettrico in situazioni inaspettate.
f) Vestirsi adeguatamente. Non indossare vestiti larghi o gioielli. Tenere lontano capelli, vestiti e guanti dalle parti mobili. Vestiti larghi, gioielli o capelli lunghi possono essere presi nelle parti mobili.
g) Se vengono forniti dispositivi per la connessione dell'estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L'uso di questi dispositivi può ridurre i rischi correlati alla polvere.
h) Non lasciare che la confidenza acquisita dall'uso frequente induca l'utilizzatore ad assumere comportamenti imprudenti e a ignorare i principi di sicurezza per l'utensile. Una semplice distrazione può provocare gravi lesioni personali in una frazione di secondo.

4) Uso e manutenzione dell'arnese elettrico

a) Non forzare l'arnese elettrico. Usare l'arnese elettrico corretto per il vostro impiego. L'arnese elettrico corretto farà il lavoro meglio e in maniera più sicura alla velocità per la quale è stato progettato.

b) Non usare l'arnese elettrico se l'interruttore non si accende o non si spegne. Ogni arnese elettrico che non può essere controllato con l'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla sorgente di elettricità prima di fare qualsiasi regolazione, cambiare gli accessori, o conservare armesi elettrici. Tali misure di sicurezza preventive riducono il rischio di accendere l'arnese elettrico accidentalmente.
d) Conservare gli arnesi elettrici inattivi fuori dalla portata dei bambini e non permettere a persone che non hanno confidenza con l'arnese elettrico o con queste istruzioni di usare l'arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti.
e) Mantenere gli arnesi elettrici. Controllare il non allineamento o l'attacco di parti mobili, la rottura di parti ed ogni altra condizione che può influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l'arnese elettrico prima dell'uso. Molti incidenti sono causati da arnesi elettrici mantenuti male.
f) Mantenere gli arnesi da taglio affilati e puliti. È meno probabile che si attacchino degli arnesi da taglio mantenuti correttamente con tagli affiliate e questi sono anche più facili da controllare.
g) Usare l'arnese elettrico, gli accessori e le parti dell'arnese ecc, secondo queste istruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'arnese elettrico per operazioni diverse da quelle pensate potrebbe causare situazioni pericolose.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e libere da olio e grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in sicurezza l'utensile in situazioni impreviste.
5) Uso e manutenzione dell'utensile a batteria
a) Ricaricare l'apparecchio esclusivamente con il caricabatterie specificato dal fabbricante. Se si utilizza un caricabatterie di diverso tipo potrebbero verificarsi incendi.
b) Utilizzare gli utensili elettrici solo con i pacchi batterie appositamente prescritti. L'uso di pacchi batterie di diverso tipo aumenta il rischio di infortunio o incendio.
c) Quando il pacco batterie non è in uso, tenerlo lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti

metallici che potrebbero mettere in collegamento i due poli. Se i poli vengono messi in corto circuito, la batteria potrebbe emettere scintille o fiammate.

d) In condizioni di uso scorretto, la batteria potrebbe emettere liquido: evitare pertanto di entrarvi in contatto. In caso di contatto accidentale, risciacquare con acqua. Se il liquido entra a contatto con gli occhi, consultare immediatamente un medico. Il liquido emesso dalla batteria può causare irritazioni o ustioni.
e) Non utilizzare un pacco batterie o l'utensile se danneggiati o manomessi. Pacchi batterie danneggiati o manomessi potrebbero avere comportamenti imprevisti con il rischio di incendiarsi, esplodere o provocare lesioni a persone.
f) Non esporre un pacco batterie o l'utensile alle fiamme o a temperature eccessivamente elevate. L'esposizione alle fiamme o a temperature superiori a 130 °C potrebbe provocare un'esplosione.
NOTA: la temperatura di "130 °C" corrisponde a "265 °F".
g) Seguire tutte le istruzioni per la ricarica e non caricare il pacco batterie o l'utensile a temperature che non rientrino nell'intervallo specificato nelle istruzioni. Se si effettua la ricarica in modo improprio o a temperature non comprese nell'intervallo specificato, il pacco batterie potrebbe subire danni e potrebbe aumentare il rischio di incendi.

6)Riparazione

a) L'assistenza per l'elettroutensile deve essere prestata da un tecnico qualificato che utilizzi soltanto ricambi originali. In questo modo viene garantita la sicurezza dell'elettroutensile.
b) Non tentare di riparare pacchi batterie danneggiati. La riparazione dei pacchi batteria deve essere effettuata esclusivamente dal produttore o presso centri di assistenza autorizzati.

AVVERTENZE DI SICUREZZA PER LE SEGHE ALTERNATIVE

- Quando si eseguono operazioni in cui l'accessorio da taglio potrebbe entrare in contatto con fili elettrici nascosti, tenerlo esclusivamente dalle superfici di presa isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell'elettroutensi

le, con il pericolo di provocare la folgorazione dell'operatore.

• Tenere le mani lontane dal disco di taglio. Non sporgersi sotto il pezzo in lavorazione. Il contatto con la lama della sega può provocare lesioni personali.
• Appoggiare la lama sul pezzo in lavorazione solo una volta acceso l'elettroutensile. In caso contrario sussiste il pericolo di contraccolpo, se l'utensile da taglio si dovesse inceppare nel pezzo in lavorazione.
• Durante l'esecuzione di un taglio il piedino deve essere sempre rivolto verso il pezzo in lavorazione. La lama della sega può incastrarsi e comportare la perdita di controllo dell'elet-troutensile.
• Una volta terminata l'esecuzione del taglio, spegnere l'elettroutensile e, prima di estrarre la lama dal taglio eseguito, attendere che si sia arrestata completamente. In questo modo è possibile evitare contraccolpi e appoggiare la macchina in sicurezza.
• Usare esclusivamente lame integre, in perfette condizioni. Lame deformate o non affiliate possono rompersi, influenzare negativamente il taglio oppure causare un contraccolpo.
• Dopo aver spento l'elettroutensile, non cercare di arrestare la lama esercitando una pressione laterale. La lama può danneggiarsi, rompersi o provocare un contraccolpo.
• Bloccare saldamente il materiale. Non sostene-re il pezzo in lavorazione con la mano o con il piede. Non toccare oggetti o il pavimento con la sega in funzione. Pericolo di contraccolpo.
• Utilizzare rilevatori appropriati per stabilire se nell'area di lavoro sono presenti fili elettrici o tubature nascosti oppure telefonare all'azienda di erogazione locale per richiedere assistenza. Un contatto accidentale con un filo elettrico può provocare un incendio e una scossa elettrica. Una tubatura del gas danneggiata può causare un'esplosione. La perforazione di una tubatura dell'acqua provoca danni materiali.
• Durante il lavoro tenere saldamente la macchina con entrambe le mani e mantenere sempre un appoggio e un equilibrio adeguati. Con entrambe le mani l'elettroutensile viene condotto in modo più sicuro.
• Fissare il pezzo in lavorazione. Un pezzo bloccato con dispositivi di bloccaggio o in una morsa viene tenuto fermo più saldamente che con le mani.

- Attendere sempre che l'elettroutensile si sia arrestato completamente prima di appoggiarlo. L'utensile accessorio può incepparsi e portare alla perdita di controllo dell'elettroutensile.

Questa sega alternativa è concepita per tagliare legno, materiale plastico e metallo, appoggiando il piedino con decisione sul pezzo in lavorazione. Esso è adatta per eseguire tagli curvi e tagli diritti. Inoltre è possibile eseguire tagli a filo della superficie del pezzo in lavorazione. Usare sempre una lama idonea.

DATI TECNICI

Numero modello RS502AC
Tensione 220-240V
Frequenza 50/60Hz
Potenza 900W
Velocità a vuoto 0-2600/min
Corsa della sega 20mm
Max. capacità di segatura legno	115mm
Spessore max. sega in acciaio 5mm
Peso 2.74 kg
Livello di pressione sonora L_WA	93.2 dB(A), K=3dB(A)
Vibrazione impugnatura posteriore	16.844 m/s ^2 K=1.5 m/s ^2
Vibrazione impugnatura anteriore	18.067 m/s ^2 K=1.5 m/s ^2

Livello di emissione di vibrazioni

Il livello di emissione di vibrazioni indicato nel presente manuale d'istruzioni è stato misurato in base al test standardizzato previsto dalla normativa EN 60745; può essere utilizzato per confrontare vari apparecchi fra loro e come valutazione preliminare dell'esposizione alle vibrazioni quando si utilizza l'utensile per le applicazioni menzionate.

- L'uso dell'utensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione, potrebbe aumentare notevolmente il livello di esposizione a vibrazioni.

- I momenti in cui l'utensile è spento o quando è acceso ma non viene utilizzato potrebbero ridurre sensibilmente il livello di esposizione a vibrazioni.

Proteggersi contro gli effetti delle vibrazioni sotto- ponendo l'utensile e i relativi accessori a regolare manutenzione, evitare il raffreddamento delle mani, organizzare opportunamente i turni di lavoro.

DESCRIZIONE

I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2-3.

1. Impugnatura
2. Tasto di blocco dell'interruttore
3. Pulsante di accensione/spegnimento
4. Pulsante di sblocco impugnatura
5. Impugnaturaausiliaria
6. Piedino
7. Lama
   8.Mandrino
8. Leva di bloccaggio
9. Bulloni di fissaggio del piedino

3.MONTAGGIO

Prima di eseguire qualsiasi lavoro sulla macchina, scollegare la spina dalla presa di corrente.

Sostituzione della lama (figg. A, B e C)

Per installare la lama indossare guanti di protezione. Pericolo di lesioni personali in caso di contatto con la lama.

Utilizzare esclusivamente lame che corrispondano alle caratteristiche riportate nelle istruzioni per l'uso.

Installazione della lama

Assicurarsi che il portalama sia libero da residui di materiale (come schegge di legno o di metallo).

1. Ruotare la leva di bloccaggio lama (9) il più possibile verso sinistra e mantenerla in quella posizione.

2. Inserire la lama nel mandrino (8). Verificare che la lama sia fissata saldamente e che i denti siano rivolti verso il basso.

3. Lasciare la leva di bloccaggio lama. Controllare che la lama sia bloccata in posizione.

Assicurarsi di utilizzare la lama idonea per il materiale da tagliare. In dotazione con la sega viene fornita una lama da legno per tagli grossolani e una lama da metalli e materiali plastici per tagli fini.

Rimozione della lama della sega

1. Ruotare la leva di bloccaggio lama (9) il più possibile verso sinistra e mantenerla in quella posizione.
2. Rimuovere la lama dal mandrino (8).
3. Lasciar andare l'anello di fissaggio.

4.FUNZIONAMENTO

Accensione e spegnimento (fig. A)

• Per accendere l'elettroutensile, premere l'interruttore on/off (3).
• Per commutare l'elettroutensile sulla modalità continua, mantenere premuto l'interruttore on/off (3) e contemporaneamente premere il pulsante di blocco (2).
• Per disattivare la modalità continua, premere nuovamente l'interruttore on/off (3).
• Per spegnere l'elettroutensile, rilasciare l'inter-ruttore on/off (3).

Regolazione del piedino (fig. B)

Essendo il piedino (6) mobile, la sua angolazione si adatta al pezzo in lavorazione. Inoltre la lunghezza del piedino può essere regolata in base alla profondità di taglio richiesta.

1. Allentare i bulloni di fissaggio del piedino (10) con la chiave a brugola in dotazione.
2. Regolare il piedino (6).
3. Stringere i bulloni di fissaggio del piedino (10) con la chiave a brugola in dotazione.

Taglio a tuffo (Fig. D)

Il taglio a tuffo può essere utilizzato solo su materiali morbidi come legno, calcestruzzo aerato, cartoni in pietra da gesso, ecc. Tuttavia, questo richiede un certo esercizio ed è possibile solamente con lame di sega corte.

1. Posizionare la sega sul pezzo da lavorare e accenderla.

2. Assicurarsi che l'estremità inferiore della piastra di base sia appoggiata sulla superficie del pezzo da lavorare come indicato.

3. Segare lentamente il pezzo da lavorare ad un'angolazione, spostando la sega in posizione verticale e continuando a segare lungo la linea di taglio.

4. Spegnere la sega e sollevare il pezzo da lavorare quando il lavoro è completato.

Segatura a filo (Fig. E)

Le lame di sega elastiche bimetalliche consentono la segatura di oggetti sporgenti (es. tubi dell'acqua, barre di ferro, ecc) vicino a una parete. Prestare attenzione che la lama si estenda oltre il diametro del materiale attualmente lavorato.

1. Applicare la lama della sega direttamente alla parete e piegarla leggermente in modo che la piastra di base rimanga appoggiata contro la parete.
2. Accendere la macchina e segare il pezzo da lavorare mantenendo una pressione laterale costante contro la parete.

Regolazione dell'impugnatura principale (Fig. A e F)

Prima di eseguire l'azione è possibile regolare l'impugnatura principale (1) sulla posizione più comoda per il compito da svolgere. L'impugnatura può essere impostata su 5 posizioni entro un ambito di rotazione di 180° sull'asse oblunga del corpo dell'utensile (90° a sinistra o a destra dalla posizione di base).

1. Spostare indietro il pulsante di sblocco impugnatura (4).
2. Ruotare l'impugnatura principale lungo l'asse oblunga dell'utensile per raggiungere la posizione desiderata (fig. F).
3. L'impugnatura principale si blocca automaticamente nella posizione desiderata.

Utilizzo ottimale

• Regolare la lama e la forza dei colpi per l'adeguamento al materiale da lavorare. Per ottenere le curve corrette del raggio la cosa migliore è utilizzare una lama sottile. Applicare il refrigerante o il lubrificante per compensare l'ondeggiamento lungo la linea di taglio quando viene segato il metallo.

• Verificare il legno, i pannelli truciolati, i materiali da costruzione ecc. per i materiali solidi (chiodi, viti, ecc.) prima di eseguire la segatura e rimuoverli in caso di necessità.

• Bloccare saldamente il materiale. Non sostene-re il pezzo in lavorazione con la mano o con il piede. Non toccare oggetti o il pavimento con la sega in funzione (pericolo di contraccolpi).

• Collocare il piedino sulla superficie del pezzo da lavorare e segare attraverso di esso con una pressione o avanzamento di contatto costante. Se la lama prende l'interruttore, la macchina si spegne immediatamente.
  Allargare il divario con un utensile adeguato ed estrarre la lama.
• Dopo il completamento del lavoro, spegnere la macchina e posarla solo quando essa si è arrestata completamente.

5. MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'elettroutensile e rimuovere la batteria dall'elettroutensile.

Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano I componenti sintetici.

RISPETTO AMBIENTALE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/EU sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico. Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono escluse da questa garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
• Normaleusura.
• L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzate parti di ricambio non originali

Ciò costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono oltre il presente documento, ivi comprese le garanzie implicite di commerciabilità e idoneità per uno scopo particolare. In nessun caso VONROC sarà responsabile di eventuali danni incidentali o consequenziali. I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.
