BRUGSANVISNING RS502AC Vonroc

Læs de vedlagte sikkerhedsadvarsler, de yderligere sikkerhedsadvarsler og vejledningen. Hvis sikkerhedsadvarslerne og vejledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadvarslerne og vejledningen til fremtidig brug.

Følgende symboler anvendes i brugervejledningen eller på produktet:

Læs brugervejledningen.

Angiver risiko for personskade, dødsfald eller beskadigelse af værktøjet i tilfælde af manglende overholdelse af anvisningerne i denne vejledning.

Hold tilskuere, især børn og kæledyr, på en afstand på mindst 10 m.

Fareområde! Hold hænderne langt væk (10 cm) fra skæreområdet, mens maskinen kører. Fare for personskade, när man kommer i kontakt med savklingen.

Produktet er i overensstemmelse med de gældende sikkerhedsstandarder i EU-direktiverne.

GENERELLE SIKKERHEDSADVARSLER FOR ELVÆRKT∅J

ADVARSEL! Læs alle sikkerhedsadvarsler og alle anvisninger. Hvis advarslerne og vejledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader.

Gem alle advarsler og instruktioner til fremtidig brug.

Udtrykket „el-værktøj” i advarslerne refererer til dit el-værktøj (med ledning) eller dit batteridrevne (ledningsfri) el-værktøj.

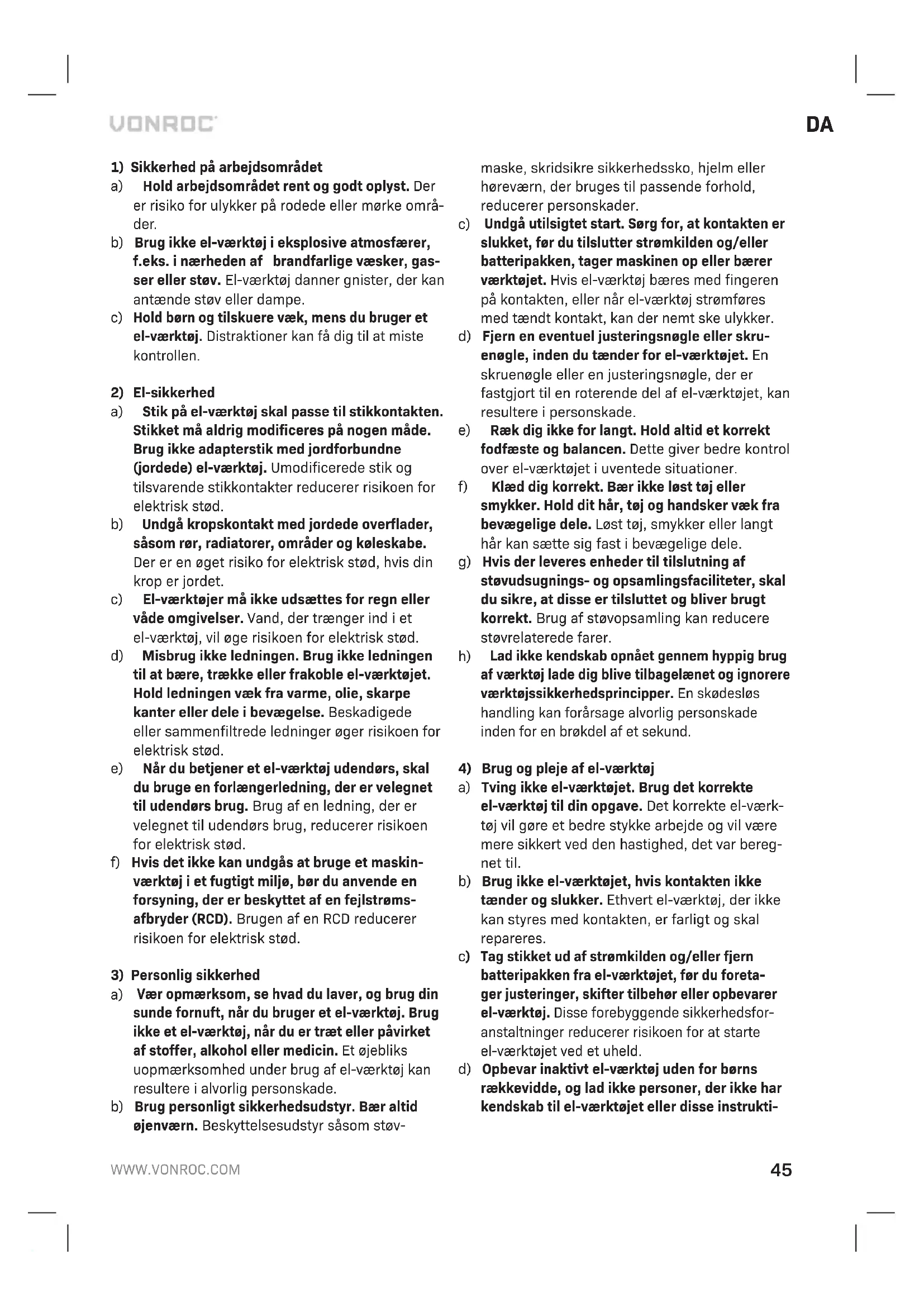

1) Sikkerhed på arbejdsområdet

a) Hold arbejdsområdet rent og godt oplyst. Der er risiko for ulykker på rodede eller mørke områder.
b) Brug ikke el-værktøj i eksplosive atmosfærer, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. El-værktøj danner gnister, der kan antænde støv eller dampe.
c) Hold børn og tilskuere væk, mens du bruger et el-værktøj. Distraktioner kan få dig til at miste kontrollen.

2) El-sikkerhed

a) Stik på el-værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Brug ikke adapterstik med jordforbundne (jordede) el-værktøj. Umodificerede stik og tilsvarende stikkontakter reducerer risikoen for elektrisk stød.

b) Undgå kropskontakt med jordede overflader, såsom rør, radiatorer, områder og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordet.

c) El-værktøjer må ikke udsættes for regn eller våde omgivelser. Vand, der trænger ind i et el-værktøj, vil øge risikoen for elektrisk stød.

d) Misbrug ikke ledningen. Brug ikke ledningen til at bære, trække eller frakoble el-værktøjet. Hold ledningen væk fra varme, olie, skarpe kanter eller dele i bevægelse. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når du betjener et el-værktøj udendørs, skal du bruge en forlængerledning, der er velegnet til udendørs brug. Brug af en ledning, der er velegnet til udendørs brug, reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge et maskinværktøj i et fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrømsafbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær opmærksom, se hvad du laver, og brug din sunde fornuft, når du bruger et el-værktøj. Brug ikke et el-værktøj, når du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under brug af el-værktøj kan resultere i alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Bær altid øjenværn. Beskyttelsesudstyr såsom støv-

maske, skridsikre sikkerhedssko, hjelm eller høreværn, der bruges til passende forhold, reducerer personskader.

c) Undgå utilsigtet start. Sørg for, at kontakten er slukket, før du tilslutter strømkilden og/eller batteripakken, tager maskinen op eller bærer værktøjet. Hvis el-værktøj bæres med fingeren på kontakten, eller når el-værktøj strømføres med tændt kontakt, kan der nemt ske ulykker.

d) Fjern en eventuel justeringsnøgle eller skruenøgle, inden du tænder for el-værktøjet. En skruenøgle eller en justeringsnøgle, der er fastgjort til en roterende del af el-værktøjet, kan resultere i personskade.

e) Ræk dig ikke for langt. Hold altid et korrekt fodfæste og balancen. Dette giver bedre kontrol over el-værktøjet i uventede situationer.

f) Klæd dig korrekt. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan sætte sig fast i bevægelige dele.

g) Hvis der leveres enheder til tilslutning af støvudsugnings- og opsamlingsfaciliteter, skal du sikre, at disse er tilsluttet og bliver brugt korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.

h) Lad ikke kendskab opnået gennem hyppig brug af værktøj lade dig blive tilbagelænet og ignorere værktøjssikkerhedsprincipper. En skødesløs handling kan forårsage alvorlig personskade inden for en brøkdel af et sekund.

4) Brug og pleje af el-værktøj

a) Tving ikke el-værktøjet. Brug det korrekte el-værktøj til din opgave. Det korrekte el-værktøj vil gøre et bedre stykke arbejde og vil være mere sikkert ved den hastighed, det var beregnet til.

b) Brug ikke el-værktøjet, hvis kontakten ikke tænder og slukker. Ethvert el-værktøj, der ikke kan styres med kontakten, er farligt og skal repareres.

c) Tag stikket ud af strømkilden og/eller fjern batteripakken fra el-værktøjet, før du foretager justeringer, skifter tilbehør eller opbevarer el-værktøj. Disse forebyggende sikkerhedsforanstaltninger reducerer risikoen for at starte el-værktøjet ved et uheld.

d) Opbevar inaktivt el-værktøj uden for børns rækkevidde, og lad ikke personer, der ikke har kendskab til el-værktøjet eller disse instrukti-

oner, betjene værktøjet. El-værktøjer er farlige i hænderne på utrænede brugere.

e) Vedligehold el-værktøjer. Se efter forkert justering eller binding af bevægelige dele, ødelagte dele og enhver anden tilstand, der kan påvirke el-værktøjets drift. Hvis det er beskadiget, bør du få el-værktøjet repareret før brug. Mange ulykker forårsages af dårligt vedligeholdt el-værktøj.
f) Hold skæreværktøj skarpt og rent. Korrekt vedligeholdte skæreværktøjer med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.
g) Brug el-værktøj, tilbehør og værktøjsbor osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Brug af el-værktøjet til andet arbejde end det tilsigtede kan resultere i en farlig situation.
h) Hold håndtag og gribeflader tørre, rene og fri fra olie og fedtstof. Glatte håndtag og gribefla- der giver ikke mulighed for sikker håndtering og kontrol af værktøjet i uventede situationer.
5) Brug og pleje af værktøjsbatteri
a) Brug kun den oplader, der er specificeret af producenten, til opladning. En oplader, der er egnet til én type batteripakke, kan forårsage risiko for brand, när den anvendes med en anden batteripakke.
b) Brug kun el-værktøj med specifikt udformede batteripakker. Brug af andre batteripakker kan resultere i risiko for personskader og brand.
c) Når batteripakken ikke er i brug, skal den holdes væk fra andre metalgenstande, som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra den ene terminal til den anden. Hvis batteriterminalerne kortsluttes, kan det forårsage forbrændinger eller en brand.
d) Ved forkert anvendelse kan der slippe væske ud af batteriet; undgå kontakt. Skyl med vand, hvis der skulle opstå kontakt ved et uheld. Søg derudover lægehjælp, hvis der kommer væske ind i øjnene. Væske fra batteriet kan forårsage irritation eller forbrændinger.
e) Brug ikke en batteripakke eller et værktøj, der er beskadiget eller modificeret. Beskadi-gede eller modificerede batterier kan udvise uforudsigelig adfærd, hvilket resulterer i brand, eksplosion eller risiko for personskade.

f) Undlad at udsætte en batteripakke eller et værktøj for åben ild eller for høj temperatur. Udsættelse for åben ild eller temperatur over 130 °C kan forårsage eksplosion. BEMÆRK Temperaturen „130 °C“ kan erstattes af temperaturen „265 °F“.
g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for temperaturintervallet specificeret i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det specificerede interval kan beskadige batteriet og øge risikoen for brand.

6) Service

a) Lad dit el-værktøj blive serviceret af en kva lificeret reparatør, der kun bruger identiske reservedele. Dette sikrer, at maskinværktøjet fortsat er sikkert at bruge.
b) Foretag aldrig service på beskadigede batteripakker. Service af batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

SIKKERHEDSADVARSLER FOR FREM- OG TILBAGEGÅENDE SAVE

• Hold fast rundt om el-værktøjet på de isolerede gribeflader, når der bliver udført arbejde, hvor skæretilbehøret muligvis kan komme i kontakt med skjulte ledninger. Hvis skæretilbehør kommer i kontakt med en strømførende ledning, kan det forårsage at el-værktøjets eksponerede metaldele bliver strømførende og udsætter brugeren for elektrisk stød.
• Hold hænderne væk fra saveområdet. Ræk ikke ind under arbejdsemnet. Kontakt med savklingen kan føre til personskader.
• Brug kun maskinen på arbejdsemnet, när den er tændt. Ellers er der fare for tilbageslag, när skæreværktøjet sætter sig fast i arbejdsemnet.
• Ved savning skal bundpladen altid vende mod arbejdsemnet. Savklingen kan blive klemt og føre til tab af kontrol over maskinen.
• Når skæringen er afsluttet, skal du slukke for maskinen og derefter trække savklingen ud af snittet, når den holder stille. På denne måde kan du undgå tilbageslag og stille maskinen sikkert ned.
• Brug kun ubeskadigede savklinger, der er i perfekt stand. Bøjede eller stumpe savklinger kan gå i stykker, påvirke snittet negativt eller føre til tilbageslag.
• Brems ikke savklingen ved at lægge pres på siden efter slukning. Savklingen kan blive beskadiget, gå i stykker eller forårsage tilbageslag.
• Klem materialet godt fast. Støt ikke arbejdsemnet med din hånd eller fod. Rør ikke ved gen-

stande eller gulvet, mens saven kører. Fare for tilbageslag.

• Brug passende detektorer til at afgøre, om der er skjulte forsyningsledninger på arbejdsområdet, eller ring til den lokale forsyningsvirksomhed for hjælp. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadi-gelse af en gasledning kan føre til eksplosion. Gennemtrængning af en vandledning forårsager ejendomsskade.
• Når du arbejder med maskinen, skal du altid holde den fast med begge hænder og sørge for et sikkert fodfæste. El-værktøjet styres mere sikkert med begge hænder.
• Fastgør arbejdsemnet. Et arbejdsemne fastgjort med fastspændingsenheder eller i en skruestik holdes mere sikkert end med hånden.
• Vent altid, til maskinen er standset helt, inden du lægger den ned. Værktøjsindsatsen kan sidde fast og føre til mistet kontrol over elværktøjet.

2. MASKINOPLYSNINGER

Tilsigtet brug

Maskinen er beregnet til savning af træ, plast og metal, mens bundpladen hviler fast på arbejdsemnet. Den er velegnet til lige og kurvede snit. Det er også muligt at skære, så snittet flugter med arbejdsemnets overflade. Der skal altid bruges en passende savklinge.

TEKNISKE SPECIFIKATIONER

Model nr. RS502AC
Spænding 220-240 V
Frekvens 50/60 Hz
Hastighed uden last 2600/min
Savslag 20 mm
Maks. savkapacitet træ 115 mm
Maks. savkapacitet stål 5 mm
Vægt 2,74 kg
Lydtrykniveau L_PA	82,2 dB(A), K=3dB(A)
Lydtrykeffekt L_WA	93,2 dB(A), K=3 dB(A)
Vibration baghåndtag	16,844 m/s ^2 K=1,5 m/s ^2
Vibration forhåndtag	18,067 m/s ^2 K=1,5 m/s ^2

Vibrationsniveau

Det udsendte vibrationsniveau, der er angivet i denne brugsvejledning, er blevet målt i overensstemmelse med en standardiseret test i henhold til EN60745. Den kan bruges til at sammenligne et værktøj med et andet og som en indledende vurdering af eksponering for vibration, når værktøjet bruges til de nævnte anvendelser.

• Når værktøjet bruges til forskellige anvendelser, eller med forskelligt eller dårligt vedligeholdt tilbehør, kan eksponeringsniveauet øges betydeligt.
• De gange, hvor værktøjet er slukket, eller når det er tændt, men ikke bruges til opgaven på det pågældende tidspunkt, kan det reducere eksponeringsniveauet betydeligt.

Beskyt dig mod vibrationseffekterne ved at vedlige- holde værktøjet og dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre.

BESKRIVELSE

Tallene i teksten henviser til diagrammerne på side 2-3.

1. Håndtag
2. Låseknap
3. Tænd-/slukknap
4. Knap til oplåsning af håndtag
5. Hjælpehåndtag
6. Bundplade
7. Savklinge
8. Spændepatron
9. Spændearm
10. Bolte til bundplade

3. MONTERING

Før du udfører arbejde på maskinen, skal du tage netstikket ud af strømforsyningen.

Udskiftning af savklingen (fig. A, C)

Bær beskyttelseshandsker ved montering af savklingen. Fare for personskade, när savklingen berøres.

Brug kun savklinger, der stemmer overens med de karakteristiske data, der er angivet i brugsanvisningerne.

Montering af savklingen

Sørg for, at klingeholderen er fri for materiale-rester (f.eks. træ- eller metalsplinter).

1. Drej spændearmen (9) så langt til venstre som muligt, og hold den i denne position.
2. Indsæt savlingen i spændepatronen (8). Kontroller, at savklingen sidder godt fast, og at tænderne peger nedad.
3. Slip spændearmen. Kontrollér, om savklingen er låst fast.

Sørg for at bruge den rette savklinge til det tilsvarende materiale. Med maskinen følger der en grov savklinge til træ og en fin savklinge til metal og plast.

1. Drej spændearmen (9) så langt til venstre som muligt, og hold den i denne position.
2. Fjern savlingen fra spændepatronen (8).
3. Slip spændearmen.

4. BETJENING

Tænd og sluk (fig. A)

• Tænd for maskinen ved at trykke på tænd/sluk-kontakten (3).
• Tænd maskinen på kontinuerlig tilstand ved at holde tænd/sluk-kontakten (3) nede og samtidig trykke på låseknappen (2).
• Sluk for kontinuerlig tilstand ved at trykke på tænd/sluk-kontakten (3) igen.
• Sluk for maskinen ved at frigive tænd/sluk-kontakten (3).

Justering af bundpladen (fig. B)

På grund af dens bevægelighed tilpasser bundpladens (6) vinkel sig til arbejdsemnet. Derudover kan bundpladens længde justeres afhængigt af den nødvendige savdybde.

1. Løsn boltene til bundpladen (10) ved hjælp af den medfølgende sekskantnøgle.
2. Juster bundpladen (6).
3. Stram boltene til bundpladen (10) ved hjælp af den medfølgende sekskantnøgle.

Dyksavning (fig. D)

Dyksavning må kun bruges på bløde materialer som træ, luftindblandet beton, gipsplader osv. Dette kræver dog en vis praksis og kan kun lade sig gøre med korte savklinger.

1. Placer saven på arbejdsemnet og tænd den.

2. Sørg for, at fodpladens nederste kant hviler på arbejdsemnets overflade som vist.

3. Sav langsomt ind i arbejdsemnet ved en vinkel ved at flytte saven til en lodret position og fortsætte med at save langs skærelinjen.
4. Sluk for saven, og løft arbejdsemnet, når arbejdet er afsluttet.

Flush-savning (fig. E)

Elastiske savklinger i to materialer giver dig mulighed for at save fremspringende genstande (f.eks.vandrør, jernstænger osv.) i nærheden af væggen.

1. Anvend savklingen direkte på væggen og bøj den let, så fodpladen hviler mod væggen. Vær opmærksom på, at savklingen altid strækker sig ud over diameteren på det materiale, der arbejdes på.

2. Tænd for maskinen og sav arbejdsemnet med konstant sidepres mod væggen.

Justering af hovedhåndtaget

Inden du går i gang, kan du justere hovedhåndtaget (1) til den position, der er mest behagelig til arbejdet. Håndtaget kan opsættes i 5 positioner inden for et rotationsområde på 180° i den lange akse af værktøjskroppen (90° til venstre eller højre fra grundpositionen).

1. Flyt knappen til oplåsning af håndtag (4) tilbage.
2. Drej hovedhåndtaget omkring værktøjets lange akse til den ønskede position (fig. F).
3. Hovedhåndtaget låses automatisk fast i den ønskede position.

Optimal brug

• Juster savklingen og slaglængden, så det passer til det materiale, der skal behandles. For at opnå de rette radiuskurver er det bedst at bruge en smal klinge. Påfør kølevæske eller smøre-middel for at håndtere den flagren, der kommer langs snitlinjen under savning af metal.
• Kontroller træ, spånplader, byggematerialer osv. for hårde materialer (søm, skruer osv.), inden du saver, og fjern dem, hvis det er nødvendigt.
• Klem materialet godt fast. Støt ikke arbejdsemnet med din hånd eller fod. Rør ikke ved genstande eller gulvet, mens saven kører (fare for tilbageslag).
• Placer fodpladen på overfladen af arbejdsemnet, og sav igennem den med konstant kontakttryk eller fremføring. Hvis savklingen griber fat, skal maskinen straks slukkes. Udvid hullet med et passende værktøj, og træk savklingen ud.

- Når arbejdet er afsluttet, skal maskinen slukkes og først lægges væk, når den er gået helt i stå.

5. VEDLIGEHOLDELSE

Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter.

MILJ∅

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation.

Kun for lande i EU

Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EC-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal maskinværktøjer, der ikke længere anvendes, afleveres separat og bortskaffes på en miljøvenlig måde.

GARANTI

VONROC-produkter er udviklet til de højeste kvalitetsstandarder og er garanteret fri for defekter i både materialer og udførelse i den periode, der er retsligt angivet fra datoen for det originale køb. Hvis produktet skulle udvikle fejl i denne periode på grund af defekt materiale og/eller udførelse, bedes du kontakte VONROC direkte.

Følgende omstændigheder er udelukket fra denne garanti:

• Uautoriserede servicecentre har foretaget eller gjort forsøg på at foretage reparationer og/eller ændringer på maskinen;
• Normal slitage;
• Værktøjet er blevet misbrugt, brugt forkert eller ikke passende vedligeholdt;
• Der er anvendt ikke-originale reservedele.

Dette udgør den eneste garanti, virksomheden har givet, enten udtrykt eller underforstået. Der er ingen andre garantier, udtrykt eller underforstået,

som strækker sig ud over denne, herunder de underforståede garantier for salgbarhed og egnethed til et bestemt formål. Under ingen omstændigheder skal VONROC holdes ansvarlig for tilfældige skader eller følgeskader. Forhandlerens retsmidler skal være begrænset til reparation eller udskiftning af enheder eller dele, der ikke overholder kravene.

Produktet og brugervejledningen er genstand for ændringer. Specifikationer kan ændres uden yderligere varsel.
