MANUAL DE UTILIZADOR RS502AC Vonroc

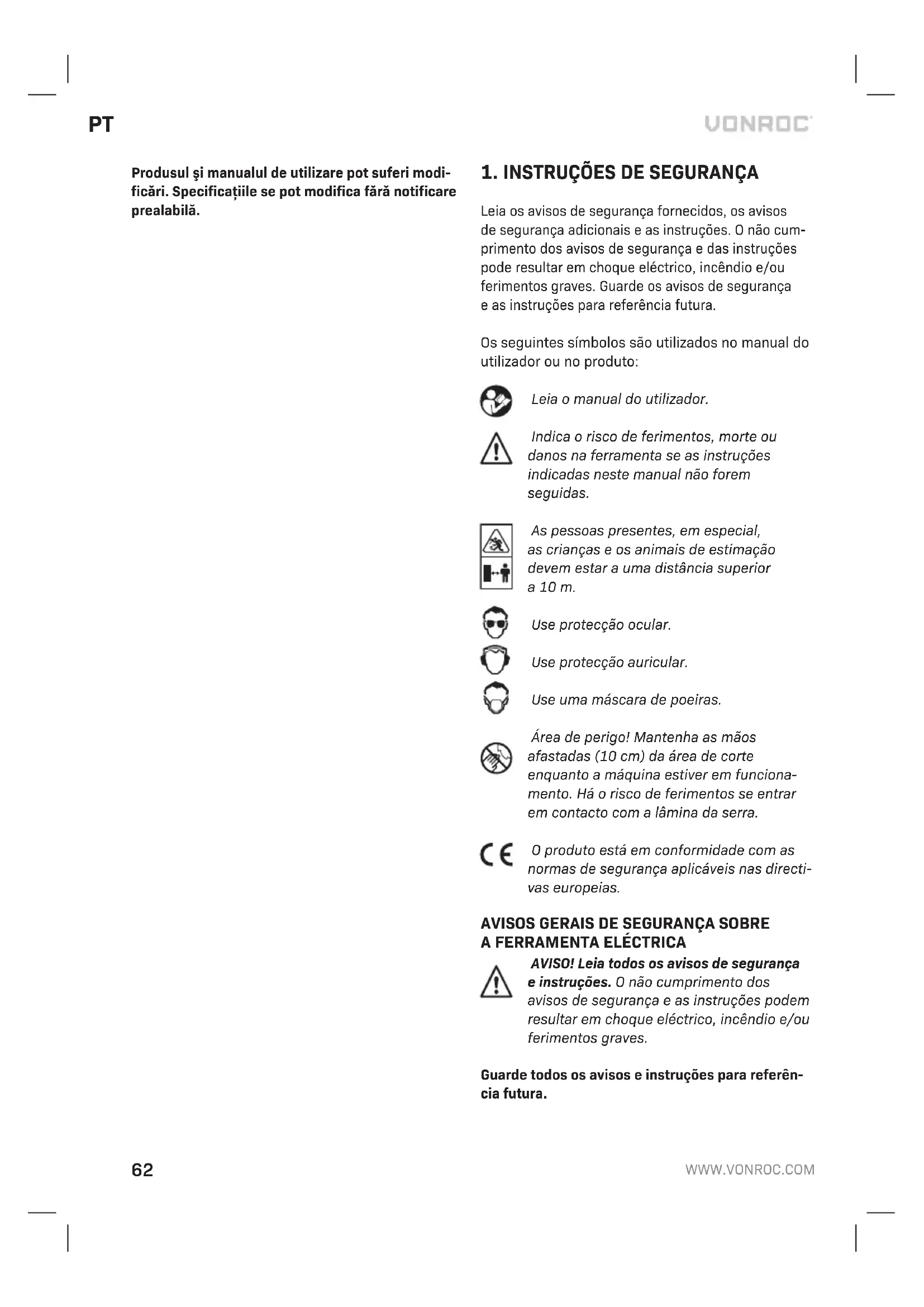

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura.

Os seguintes símbolos são utilizados no manual do utilizador ou no produto:

Leia o manual do utilizador.

Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas.

As pessoas presentes, em especial, as crianças e os animais de estimação devem estar a uma distância superior a 10 m.

Use protecção ocular.

Use protecção auricular.

Use uma máscara de poeiras.

Área de perigo! Mantenha as mãos afastadas (10 cm) da área de corte enquanto a máquina estiver em funcionamento. Há o risco de ferimentos se entrar em contacto com a lâmina da serra.

O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.

AVISOS GERAIS DE SEGURANÇA SOBRE A FERRAMENTA ELÉCTRICA

AVISO! Leia todos os avisos de segurança e instruções. O não cumprimento dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo “ferramenta eléctrica” indicado nos avisos diz respeito à ferramenta eléctrica com alimentação pela rede (com fio) ou por bateria (sem fio).

1) Segurança da área de trabalho
a) Mantenha a área de trabalho limpa e devi-damente iluminada. As áreas obstruídas ou escuras são propícias a acidentes.
b) Não utilize ferramentas eléctricas em atmosferas explosivas, por exemplo, na presença de líquidos inflamáveis, gases ou poeiras. As ferramentas eléctricas produzem faíscas que podem causar ignição de poeiras ou vapores.
c) Quando utilizar uma ferramenta eléctrica, mantenha as crianças e transeuntes afastados. As distracções podem causar perda de controlo.
2) Segurança eléctrica
a) As fichas da ferramenta eléctrica devem corresponder à tomada. Nunca modifique, de forma alguma, a ficha. Não utilize quaisquer fichas adaptadoras com ferramentas eléctricas ligadas à terra (massa). As fichas e tomadas correspondentes não modificadas reduzem o risco de choque eléctrico.
b) Evite o contacto do corpo com superfícies ligadas à terra ou massa, como tubos, radiadores, fogões ou frigoríficos. Há um maior risco de choque eléctrico se o corpo estiver ligado à terra ou à massa.
c) Não exponha as ferramentas eléctricas à chuva ou a ambientes húmidos. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
d) Não utilize o cabo de maneira abusiva. Nunca utilize o cabo para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afiadas ou peças móveis. Cabos danificados ou enrolados aumenta o risco de choque eléctrico.
e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque eléctrico.
f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.

3) Segurança eléctrica
a) Esteja atento, preste atenção ao que está a fazer e tenha bom senso quando utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves.
b) Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz o risco de ferimentos.
c) Evite accionamentos acidentais. Assegure-se de que o gatilho está desligado antes de ligar a ferramenta à corrente eléctrica e/ou as baterias e antes de levantar ou transportar a ferramenta. O transporte de ferramentas eléctricas com o dedo colocado no interruptor ou a ligação à corrente das ferramentas eléctricas com o interruptor ligado pode dar origem a acidentes.
d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos.
e) Não tente chegar a pontos fora do alcance. Mantenha-se sempre numa posição firme e bem equilibrada. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas.
f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as jóias afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem ficar presos nestas peças.
g) Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de poeiras pode reduzir os riscos inerentes.
h) Não permita que a familiaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de segurança da ferramenta. Uma acção irreflectida pode causar ferimentos graves numa fracção de segundos.

4) Utilização e cuidados a ter com a ferramenta eléctrica
a) Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada efectua o trabalho de maneira mais eficiente e segura se for utilizada de acordo com a capacidade para a qual foi concebida.
b) Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o gatilho. Qualquer ferramenta eléctrica que não possa ser controlada através do gatilho é perigosa e tem de ser reparada.
c) Retire a ficha da fonte de alimentação e/ou a bateria da ferramenta eléctrica, caso seja possível fazê-lo, antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.
d) Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualificações necessárias para manuseá-las.
e) Faça a manutenção das ferramentas eléctricas. Verifique se as peças móveis da ferramenta eléctrica estão alinhadas e não bloqueiam, bem como se existem peças partidas ou danificadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a ferramenta eléctrica estiver danificada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insuficiente.
f) Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, bloqueiam com menos frequência e controlam-se com maior facilidade.
g) Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fins diferentes dos previstos pode resultar em situações perigosas.

h) Mantenha as pegas e as superfícies de fixação secas, limpas e sem óleo e gordura. Os punhos e as superfícies de fixação não permitem o manuseamento e o controlo seguros da ferramenta em situações imprevistas.

5) Utilização e cuidados a ter com a ferramenta com baterias

a) Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria.

b) Utilize apenas ferramentas eléctricas que tenham baterias especificamente concebidas. A utilização de outro tipo de baterias pode causar ferimentos e incêndio.

c) Quando não utilizar a bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer a ligação entre um terminal e outro. O curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.

d) Em condições abusivas, pode derramar líquido da bateria, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras.

e) Não utilize baterias ou ferramentas danificadas ou modificadas. As baterias danificadas ou modificadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos.

f) Não exponha a bateria ou as ferramenta ao fogo ou a temperaturas excessivas. A exposição a fogo ou a temperaturas superiores a 130 °C podem causar uma explosão. NOTA: a temperatura “130 °C” pode ser substituída pela temperatura “265 °F”.

g) Siga todas as instruções de carga e não carregue a bateria ou ferramenta fora do intervalo de temperaturas especificado nas instruções.

A carga inadequada ou de acordo com temperaturas fora do intervalo especificado pode danificar a bateria e aumentar o risco de incêndio.

6) Assistência

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobresselentes idênticas. Desta

forma, é garantida a segurança da ferramenta eléctrica.

b) Nunca repare baterias danificadas. A reparação de baterias deve ser efectuada apenas pelo fabricante ou fornecedores de assistência autorizados.

AVISOS DE SEGURANÇA PARA SERRAS ALTERNADAS

• Segure na ferramenta eléctrica pelas superfícies de fixação isoladas quando efectuar uma operação em que o acessório de corte possa entrar em contacto com fios ocultos. Um acessório de corte que entre em contacto com um fio sob tensão eléctrica pode fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador.
• Mantenha as mãos afastadas do alcance da serra. Nunca manuseie a parte inferior da peça de trabalho. O contacto com a lâmina da serra pode causar ferimentos.
• Só deve colocar a máquina em contacto com a peça de trabalho depois de ligá-la. Caso contrário, há o risco do efeito de recuo se a ferramenta de corte ficar encravada na peça de trabalho.
• Quando serrar, a placa de apoio deve ficar sempre virada contra a peça de trabalho. A lâmina da serra pode ficar encravada e causar perda de controlo da máquina.
• Quando o corte for concluído, desligue a máquina e depois puxe a lâmina da serra para fora da área de corte depois de parar por completo. Assim, pode evitar o efeito de recuo e pode pousar a máquina em segurança.
• Utilize apenas lâminas de serra não danificadas que estejam em perfeitas condições. As lâminas de serra dobradas ou embotadas podem partir-se, o que pode afectar o corte ou causar o efeito de recuo.
• Depois de desligar a ferramenta, não aplique uma pressão lateral para parar a rotação da lâmina da serra. A lâmina da serra pode ficar danificada, partir-se ou causar o efeito de recuo.
• Fixe bem o material. Não suporte a peça de trabalho com as mãos ou os pés. Não toque em objectos ou no chão com a serra em funcionamento. Risco de recuo.
• Utilize detectores adequados para determinar se as linhas de abastecimento de energia estão ocultadas na área de trabalho ou contacte

a empresa de serviços públicos para obter assistência. O contacto com linhas eléctricas pode dar origem a um incêndio e choque eléctrico. Os danos numa conduta de gás podem dar origem a uma explosão. A perfuração de uma linha de água causa danos materiais.

• Quando utilizar a máquina, segure-a sempre com firmeza com ambas as mãos e coloque-se numa posição com firmeza. A ferramenta eléctrica é orientada de maneira mais firme com ambas as mãos.
• Fixe a peça de trabalho. É aconselhável apertar uma peça de trabalho com dispositivos de fixação ou num torno do que fazê-lo à mão.
• Antes de pousar a máquina, aguarde sempre até esta parar por completo. O suporte de ferramentas pode encravar e resultar em perda de controlo da ferramenta eléctrica.

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida

A máquina é concebida para serrar madeira, plástico e metal, devendo manter a placa de apoio bem fixada na peça de trabalho. É adequada para cortes rectos e curvos. Pode também fazer cortes alinhados na superfície da peça de trabalho. Deve ser sempre utilizada uma lâmina de serra adequada.

ESPECIFICAÇÕES TÉCNICAS

Modelo n.o RS502AC
Tensão 220 - 240 V
Frequência 50/60 Hz
Sem velocidade de carga 2600/min
Curso da serra 20 mm
Capacidade máx. de serragem em madeira	115 mm
Capacidade máx. de serragem em aço	5 mm
Peso 2,74 kg
Nível de pressão sonora L_PA	82,2 dB (A), K=3 dB (A)
Nível de potência sonora L_WA	93,2 dB (A), K=3 dB (A)
Pega traseira vibratória	16,844 m/s ^2 K=1,5 m/s ^2
Pega dianteira vibratória	18,067 m/s ^2 K=1,5 m/s ^2

Nível de vibração

O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especificado pela norma EN60745. Pode ser utilizado para comparar ferramentas e como avaliação preliminar da exposição a vibrações quando utilizar a ferramenta para as aplicações indicadas.

• A utilização da ferramenta para aplicações diferentes, ou com acessórios diferentes ou com uma manutenção deficiente, pode aumentar consideravelmente o nível de exposição.
• O número de vezes que a ferramenta é desligada ou ligada, mas não está a ser utilizada, pode reduzir significativamente o nível de exposição.

Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organizando os seus padrões de trabalho.

DESCRIÇÃO

Os números indicados no texto dizem respeito aos diagramas nas páginas 2 e 3.

1. Pega
2. Botão de bloqueio
3. Botão para ligar/desligar
4. Botão de desbloqueio da pega
5. Pega auxiliar
6. Placa da base
7. Lâmina da serra
8. Mandril
9. Alavanca de fixação
10. Parafusos da placa de apoio

3. MONTAGEM

Antes de efectuar qualquer tarefa de manutenção na máquina, desligue a ficha de alimentação da fonte de alimentação.

Substituir a lâmina da serra (Fig. A, C)

Quando montar a lâmina da serra, use luvas de protecção. Há o risco de ferimentos se tocar na lâmina da serra.

Utilize apenas lâminas da serra de acordo com os dados de características indicados nas instruções de funcionamento.

Montar a lâmina da serra

O suporte da lâmina não deve ter quaisquer resíduos de material (como, por exemplo, farpas de madeira ou metal).

1. Rode a alavanca de fixação (9) o máximo possível para a esquerda e segure-a nesta posição.
2. Insira a lâmina da serra no mandril (8). Verifique se a lâmina da serra está bem fixada e se os dentes estão a apontar para baixo.
3. Liberte a alavanca de fixação. Verifique se a lâmina da serra está fixada no respectivo local.

Deve utilizar a lâmina da serra do material correspondente. A máquina inclui uma lâmina de serra grossa para madeira e uma lâmina de serra fina para metal e plástico.

Retirar a lâmina da serra

1. Rode a alavanca de fixação (9) o máximo possível para a esquerda e segure-a nesta posição.
2. Retire a lâmina da serra do mandril (8).
3. Liberte a alavanca de fixação.

4. FUNCIONAMENTO

Ligar e desligar (Fig. A)

• Para ligar a máquina, carregue no botão para ligar/desligar (3).
• Para ligar a máquina no modo contínuo, mantenha o botão para ligar/desligar (3) premido e, em seguida, prima o botão de bloqueio (2) em simultâneo.
• Para desligar o modo contínuo, prima de novo o botão para ligar/desligar (3).
• Para desligar a máquina, liberte o botão para ligar/desligar (3).

Regular a placa de apoio (Fig. B)

Devido à respectiva mobilidade, o ângulo da placa de apoio (6) adapta-se à peça de trabalho. Além disso, o comprimento da placa de base pode ser ajustada de acordo com a profundidade de serra necessária.

1. Desaperte os parafusos da placa de apoio (10) com a chave hexagonal fornecida.
2. Ajuste a placa de apoio (6).
3. Aperte os parafusos da placa de apoio (10) com a chave hexagonal fornecida.

Corte longitudinal (Fig. D)

O corte longitudinal só pode ser utilizado em materiais macios, como madeira, betão arejado, placas de gesso, etc. No entanto, isto requer alguma prática e é possível apenas com lâmina de serra curtas.

1. Coloque a serra sobre a peça de trabalho e ligue-a.
2. Verifique se a extremidade inferior da plataforma fica assente na superfície da peça de trabalho, como indicado.
3. Serre lentamente a serra na lâmina em ângulo, movendo a serra para uma posição vertical e continue a serrar ao longo da linha de corte.
4. Desligue a serra e retire a peça de trabalho quando a tarefa estiver concluída.

Corte alinhado (Fig. E)

As lâminas de bimetal flexíveis permitem-lhe serrar objectos salientes (por exemplo, condutas de água, barras de ferro, etc.,) perto da parede.

1. Aplique a lâmina da serra directamente na parede e dobre-a ligeiramente para que a plataforma fique encostada à parede. Tenha em atenção que a lâmina da serra estica-se sempre para além do diâmetro do material que está a ser cortado.
2. Ligue a máquina e serre a peça de trabalho, mantendo uma pressão lateral constante contra a parede.

Antes de iniciar a operação, pode regular a pega principal (1) para a posição mais confortável.

A pega pode ser regulada para 5 posições a um ângulo de rotação de 180° no eixo longitudinal da armação da ferramenta (90° à esquerda ou direita da posição de base).

1. Mova o botão de desbloqueio da pega (4) para trás.
2. Rode a pega principal à volta do eixo longitudinal da ferramenta até chegar à posição pretendida (Fig. F).
3. A pega principal fica bloqueada automaticamente na posição pretendida.

Utilização adequada

- Ajuste a lâmina da serra e a velocidade de curso para adequar-se ao material que vai ser processado. Para curvas com um raio adequado, é aconselhável utilizar uma lâmina de serra estreita. Aplique líquido de refrigeração ou um

lubrificante para lidar com as variações produzidas ao longo da linha de corte quando serrar metal.

• Verifique se a madeira, aglomerados de partículas, materiais de construção, etc., têm materiais duros (pregos, parafusos, etc.), antes de serrá-los e removê-los, se necessário.
• Fixe bem o material. Não suporte a peça de trabalho com as mãos ou os pés. Não toque em objectos ou no chão com a serra em funcionamento (perigo de recuo).
• Coloque a plataforma na superfície da peça de trabalho e serre-a com uma pressão de contacto ou inserção constante. Se a lâmina da serra bloquear, desligue a máquina de imediato. Aumente a folga com uma ferramenta adequada e retire a lâmina da serra.
• Quando terminar o trabalho, desligue a máquina e pouse-a apenas depois de parar por completo.

5. MANUTENÇÃO

Antes de efectuar a limpeza e a manutenção, desligue sempre a máquina e retire a bateria da máquina.

Limpe a carcaça da máquina com regularidade com um pano macio, de preferência após cada utilização. Certifique-se de que as aberturas de ventilação não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produtos químicos danificam os componentes sintéticos.

AMBIENTE

Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.

Apenas para os países da CE

Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/CE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica.

GARANTIA

Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o produto apresentar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente.

As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;
• Desgaste normal;
• Se a ferramenta foi utilizada de maneira abusiva, indevida ou a manutenção for efectuada de maneira incorrecta;
• Se forem utilizadas peças sobresselentes não originais.

Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implícitas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fins específicos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limitados a reparar ou substituir as unidades ou peças que não estejam em conformidade.

O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.
