MODE D'EMPLOI MS502AC Vonroc

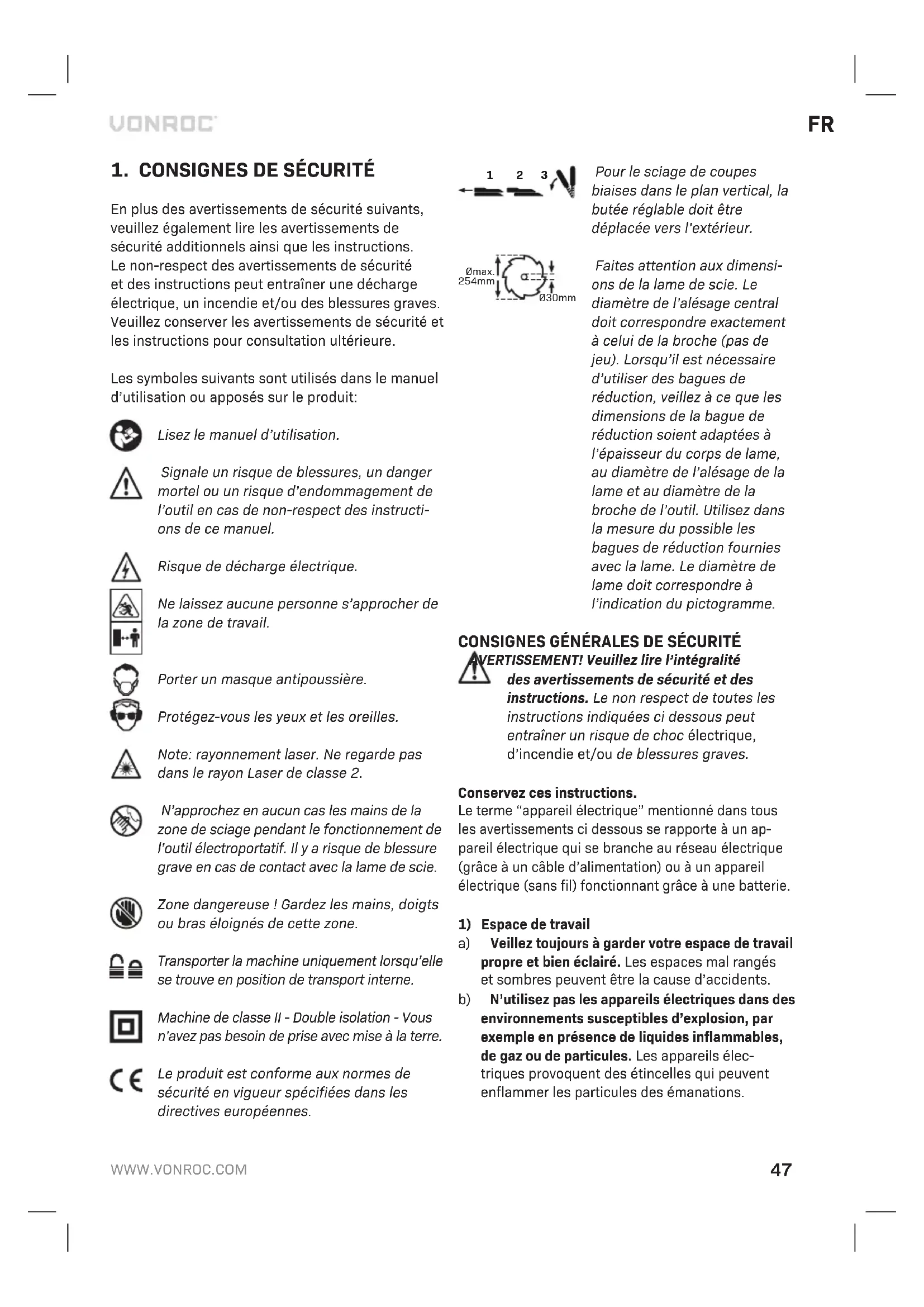

FR Traduction de la notice originale 47

En plus des averissements de sécurité suivants, veuillez également dire les averissements de sécurité additionnels ainsi que les instructions. Le non-respect des averissements de sécurité et des instructions peut entrainer une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les averissements de sécurité et les instructions pour consultation ultérieure.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Signale un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas de non-respect des instructions de ce manuel.

Risque de décharge électrique.

Ne laissiez aucune personne s'approcher de la zone de travail.

Porter un masque antipoussière.

Protégez-vous les yeux et les oreilles.

Note: rayonnement laser. Ne regarde pas dans le rayon Laser de classe 2.

N'approche enaucun cas les mains de la zone de sciage pendant le fonctionnement de l'outil electroportatif. Il y a risque de blessure grave en cas de contact avec la lame de scie.

Zone dangereuse! Gardez les mains, doigts ou bras éloignés de cette zone.

Transporter la machine uniquement lorsqu'elle se trouve en position de transport interne.

Machine de classe II - Double isolation - Vous n'avez pas besoin de prise avec mise à la terre.

Pour le sciage de coupes
biaises dans le plan vertical, la
butée régliable doit être
déplacee vers l'extérieur.

Faites attention aux dimensions de la lame de scie. Le diamètre de l'alésage central doit correspondre exactement à celui de la broche (pas de jeu). Lorsqu'il est nécessaire d'utiliser des bagues de réduction, voirlez à ce que les dimensions de la bague de réduction soient adaptées à l'épaissur du corps de lame, au diamètre de l'alésage de la lame et au diamètre de la broche de l'outil. Utilisez dans la mesure du possible les bagues de réduction fournies avec la lame. Le diamètre de lame doit correspondre à l'indication du pictogramme.

CONSIGNES GENÉRALES DE SECURITÉ

A VERTISSEMENT! Veuillez dire l'intégrality des avertissements de sécurité et des instructions. Le non respect de toutes les instructions indiquées ci dessous peut entraîner un risque de chocolélectrique, d'incendie et/ou de blessures graves.

Conservez ces instructions.

Le terme "appareil électrique" mentionné dans tous les avertissements ci dessous se rapporte à un apparéil électrique qui se branche au réseau électrique (grace à un cable d'alimentation) ou à un apparéil électrique (sans fil) fonctionnant grâce à une batterie.

1) Espace de travail

a) Veillez toujours à garder votre espace de travail propre et bien éclairé. Les espaces mal ranges etsons peuvent être la cause d'accidents.
b) N'utilisez pas les apparciels electriques dans des environnementes susceptibles d'explosion, par exemple en presence de liquides inflammbles, de gaz ou de particules. Les apparciels electriques provoquent des etincelles qui peuvent enflammer les particules des émanations.

c) Veillez à garder éloignés les enfants et les personnes se trouvant dans votre voisinage, lors de l'utilisation d'un apparéil électrique. Les disctractions peuvent vous faire perdre le contrôle de l' apparéil.
2) Mesures de sécurité électriques
a) Les prises des apparciels électriques doivent être raccordées à la prise murale corres pondante. Ne modifies jamais la prise de l'appareil, de chaque façon que ce soit. N'utilise pas d'adaptateurs qui mettent les apparciels électriques à la terre (mise à la masse). Des prises non modifiées et branchées à la prise murale correspondante réduiront les risques de chocoléctrique.
b) Evitez le contact direct avec les surfaces mises à la terre ou mises à la masse comme les canalisations, les radiateurs, les cusinières et les réfrigerateurs. En effet, le risque de choc électrique s'accrut si votre corps est mis à la terre ou à la masse.
c) N'utilise pas d'outils électriques dans des environnements pluvieux ou humides. Si de l'eau s'introduit dans un apparéil électrique, le risque de chocoléctrique augmentera.
d) N'utilisez pas le cable de manière abusive. N'utilisez jamais le cable pour transporter, tirer ou débrancher l'appareil électrique. Veillez à garder le cable éloigné des sources de chaleur, des huiles, des rebords coupants ou des pièces actionnées. Les cables endommages ou entremélés augmentent le risque de chocoléctrique.
e) Lorsque un apparéil est utilisé à l'extérieur, utilisez uniquement un cable prolongateur prévu à cet effet. L'utilisation d'un cable à usage extérieur réduit le risque de chocolélectrique.
f) Si vous étés contraint d'utiliser un outil électricque dans un environnement humide, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge électrique.

3)Sécuritépersonnelle

a) Restez vigilant, gardez un œil sur ce que vous faites et utilisez yoursens commun lors de l'utilisation d'un apparéil électrique. N'utilisez pas un apparéil électrique si vous étés fatigué ou si vous étés sous l'influence de drogues, d'alcool ou si vous prenez des médicaments. Un moment d'inattention lors de l'utilisation des apparéils électriques peut entraîner des blessures graves.

b) Utilisez un équipement de protection personnelle. Protégéz vous toujours les yeux. Les équipements de protection, tels qu'un masque à poussière, des chaussures antidérapantes, des protections auditives ou un casque de sécurité, utilisés dans de bonnes conditions, réduiront le risque de blessures.
c) Prévenez tout démarrage involontaire. Assurez-vous que l'interrupteur est sur la position "arrêt avant de brancher l'appareil. En effet, le transport des apparciels électriques en gardant vos doigts sur l'interrupteur, ou le branchement de ces apparciels en ayant l'interrupteur sur "marche accidents.
d) Retirez les clés de réglage ou les clés de vis de réglage avant d'allumer l'appareil électrique. Une clé de vis de réglage ou une clé, laissée sur une piece en mouvement de l'appareil électrique, peut entraîner des lésions corporelles.
e) Ne pas se précipiter. Gardez toujours vos pieds à plat et gardez votre équilibre. Ceci permet de derniers contrôler l'appareil électrique dans des situations imprévues.
f) Habillezvousconvenablement.Ne portez pas de vêtements laches ou de bijoux. Gardez vos cheveux, vêtements et gants éloignés des pièces actionnées. En effet, ces derniers peuvent être pris dans les pièces en action.
g) Si les apparèils sont fournis pour la connexion des équipements d'évacuation et de récapération de la poussière, assurez vous que ces derniers soient correctement connectés et utilisés. L'utilisation de ces apparèils peut réduire les risques liés à la poussière.
h) Ne pensez pas etre familiarise avec l'outil apres I'avoirutiliseda de nombreuses reprises,au point de ne plus rester vigilant et d'en oublier les consignes de sécurité.Toute action imprudente peut engender de graves blessures en une fraction de seconde
4) Utilisation et entretien d'un apparéil électrique
a) Ne forcez pas l'appareil electrique. Utilisez l'appareil electrique adequat pour votre application. Un apparéil electrique correcte lement choisi assurera un meilleur travail et un travail sans danger, au rythme auquel il a été concu.
b) N'utilise pas l'appareil electrique si I'in-terrupteur marche/arrêt ne fonctionne pas. Un apparéil electrique qui ne peut pas être commandé par l'interrupteur de contrôle est dangereux et doit être réparé.

c) Débranche la prise du bloc d'alimentation avant d'effectuer des réglages, de changer des accès soires, ou de ranger les appreils élec triques. Ces mesures de sécurité préventives réduiront le risque de démarrage involontaire de l'appareil électrique.
d) Rangez les apparéils électriques arrêtés hors de la portée des enfants et ne laissez aucune personne, non familiarisée avec l'outil ou ces instructions, utiliser l'appareil électrique. Les apparéils électriques sont dangereux entre les mains d'utilisateurs non formés.
e) Entretenez les apparciels electriques. Verifiez tout défaut d'alignement et l'enchainement des pieces actionnées, la rupture de ces dernières, et les autres conditions qui peuvent affercer le fonctionnement des apparciels electriques. En cas de dommages, faites réparer l'appareil electrique avant de le réutiliser. Nombreux sont les accidents provoqués par des apparciels electriques mal entretenus.
f) Veillez à garder les outils coupants aiguises et propres. Des outils coupants correctement entretenus avec des lames aiguises sont moins susceptibles de se bloquer et sont plus facies à contrôler.
g) Utilisez l'appareil électrique, les accessoires et les embouts, etc., conformément à ces instructions et de la manière prévue pour le type spécifique de l'appareil électrique, enPNANT en compte les conditions de travail et le travail a effctuer. L'utilisation de I'appareil electrique dans des applications differentes de celles prevues peut entrainer des situations dangereuses.
h) Gardez les poignées et les surfaces de préhension séches, propres et exemples d'huile et deGRAISS. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôle l'outil correctement en cas de situations inattendues.
5) Utiliser et soigner les outils à batterie
a) Rechargez la batterie uniquement avec le chargeur spécifique par le fabricant. Un chargeur adapté à une certaine batterie peut être cause de danger d'incendie quand on l'utilise avec une batterie différente.
b) Utilisez chaque outil uniquement avec la batterie conque pour lui. L'utilisation de toute autre batterie peut etre cause de danger de blessure ou d'incendie.

c) Lorsque une batterie n'est pas en usage, gardez-la hors d'atteinte d'objets métalliques tels que les trombones, pieces de monnaie, clés, clous, vis et autres petits objets métalliques pouvant faire le contact entre une borne et l'autre. Un court circuit entre les bornes de la batterie peut être cause de brûlures ou d'incendie.
d) Dans des circonstances extrêmes, du liquide peut giclcer hors de la batterie; évitez tout contact. En cas de contact accidentel, rincez à l'eau. En cas de contact du liquide avec les yeux, consultez un médecin. Le liquide qui gicle d'une batterie peut cause irritations ou brûlures.
e) N'utilisez pas un bloc-batterie ou un outil endommagé ou modifié. Une batterie endommagée ou alterée peut avoir un comportement imprévisible qui peut conduire à un incendie, une explosion ou un risque de blessure.
f) N'exposez pas le bloc-batterie ou l'outil au feu ou à des températures excessives. L'exposition au feu ou à des températures dépassant 130^ peut provoquer une explosion. REMARQUE La température de 130^ peut être remplaced par la température de 265^ .
g) Respectez les instructions pour la charge et ne rechargez pas le bloc-batterie ou l'outil à une plaque de températures hors de cette spécifiée dans les instructions. Une charge mal effectuee ou a des températures hors de la plaque spécifiée peut endommager la batterie et augmente le risque d'incendie.

6)Maintenance

a) L'entretien de votre outil électrique doit être confié à un réparateur qualifié qui utilise uniquement des pieces de rechange identiques aux pieces d'origine. Cela permet d'assurer la sécurité de l'outil électrique
b) Ne répAREz jamais des blocs-batteries endom-mages. Les réparations sur les blocs-batteries ne doivent être effectuées que par le fabricant ou l'un de ses prestataires de services agreés.

AVERTISSEMENTS DE SECURITE SUPPLEMENTAIRES

• Les scies à anglets sont destinées à couper le bois ou des produits assimilés, et ne peuvent pas été utilisées avec une meule tronçonneuse pour la coupe de matériaux ferreux tels que des barres, tiges, goujons, etc. La poussière d'abrasif provoque le coincement des pieces mobiles

telles que le protecteur inférieur. Les étincelles générées par une coupe abrasive provoquent l'inflammation du protecteur inférieur, de l'insert de saignée et des autres pieces en plastique.

Utiliser dans toute la mesure du possible des presseurs pour soutenir la pièce. En cas de soutien de la pièce à la main, il faut toujours maintainir la main à une distance d'au moins 100mm de chaque côte de la lame de scie. Ne pas utiliser cette scie pour couper des pièces qui sont trop petites pour pouvoir être serrées en toute sécurité ou tenues à la main. Une main placée trop pres de la lame de scie augmente le risque de blessure par contact avec la lame.
- La pièce doit être fixe et serrée ou maintainue contre le guide et la table. Ne jamais avancer la pièce dans la lame ou ne jamais couper “à main levée”. Des pièces non maintainues ou mobiles peuvent être éjectées à des vitesses élevées et provoquer de ce fait des blessures.
- Scier la pièce en exerçant une poussée sur la scie. Ne pas scier la pièce en exerçant une traction sur la scie. Pour effectuer une coupe, lever la tête d'abattage et la placer au-dessus de la pièce sans la couper, lancer le moteur, appuyer sur la tête d'abattage et scier la pièce en exerçant une poussée sur la scie. Une opération de coupe tirante est susceptible de provoquer le déplacement de la lame de scie vers le sommet de la pièce et de propulser violament ainsi l'assemblage de la lame vers l'opérateur.
- Ne jamais croiser la main avec la ligne de coupe prévue que ce soit devant ou derrière la lame de scie. Soutenir la piece "main croisée", c'est-à-dire en maintainant la piece du côté droit de la lame de scie avec la main gauche ou inversement est très dangereux.
- Ne pasapprocher les mains de la partie arriere du guide à une distance de moins de 100 mm par rapport à chaque cote de la lame de scie, afin de retirer des copeaux de bois, ou pour toute autre raison, et ce, alors que la lame tourne. La proximé de la lame de scie en rotation et de la main peut ne pas être évidente et peut risquer de provoquer de graves blessures.
- Examiner la pièce avant de la couper. Si la pièce est courbée ou gauchie, la serrer avec la face courbée extérieure dirigée vers le guide. Toutjours s'assurer de l'absence d'espace entre la pièce, le guide et la table le long de la ligne de coupe. Les pièces pliees ou gauchies

peuvent se tordre ou se decaler et peuvent entrainer un blocage de la lame de scie en rotation lors de la coupe. Il convient que la pierce ne compte aucun clou ni aucun corps étranger.

• Ne pas utiliser la scie tant que la table n'est pas dégagée de tous les outils, copeaux de bois, etc., à l'exception de la piece. Les petits débris, les morceaux de bois détachés ou d'autres objets en contact avec la lame en rotation peuvent être ejectés avec une vitesse élevée.
• Ne couper qu'une seule piece à la fois. Plusieurs pieces empilées ne peuvent être serrées ou entourées de manière appropriée et peuvent bloquer la lame ou se décaler lors de la coupe.
• S'assurer que la scie à onglets est montée ou place sur une surface de travail solide de niveau avant utilisation. Une surface de travail solide de niveau réduit le risque d'inbastabilité de la scie à onglets.
• Planifier votre travail. À chaque changement de réglage de l'angle de biseau ou d'onglet, s'assurer que le guide régable est réglo correctement afin de soutenir la pierce, et n'afecte pas la lame ou le système de protection. Sansmettre l'outil en position "MARCHE" et sansaucune pièce placée sur la table, déplacer lalame de scie en simulant une coupe compléteafin de s'assurer de l'absence de tout obstacle ou de tout risque de sectionnement du guide.
• Prévoir un support approprié tel que des rallonges de table, des chevalets de sciage, etc. pour une pièce plus large ou plus longue que le plateau de la table. Des pièces plus longues ou plus larges que la table de la scie à onglets peuvent basculer si elles ne sont pas soutenues de manière sûre. Un basculement de la pièce coupée ou de la pièce à couper peut soulever le protecteur inférieur ou la pièce coupée ou à couper peut être ejectée par la lame en rotation.
• Ne pas demander à une pierce personne de servir de rallonge de table ou de support supplémentaire. Un support instable de la pierce peut entrainer le blocage de la lame ou le décalage de la pierce lors de la coupe, vous entrainant, de même que l'assistant, dans la lame en rotation.

• La pièce coupée ne doit pas être coïncée ou comprimée par quelque moyen que ce soit contre la lame de scie en rotation. Si elle avait été enserrée, c'est-à-dire à l'aide de butées longitudinales, la pièce coupée pourrait être coïncée contre la lame et être ejectée violament.

• Toujours utiliser un presseur ou un apparéil de serrageçon pour soutenir correctement tout matériel rond tel que des tiges ou des tubes. Les tiges ont tendance à rouler lors de leur coupe, ce qui provoque une "action de morsure" de la lame et entraîne la pierce et la main dans ladite lame.

• Laisser la lame atteindre sa vitesse maximale avant qu'elle n'entre en contact avec la piece. Cela réduit le risque d'éjection de la piece.
• Lorsque la pièce ou la lame est coincée,mettre la scie à onglets en position arrêt. Attendre l'arrêt complét de toutes les parties mobiles et débrancher la prise de la source d'alimentation et/ou retarder le bloc-piles.Libérer ensuite le matérielcoince. Un sciage continu avec une pièce coincée peut entrainer une perte de contrôle ou endommager la scie à onglets.
• Une fois la coupe achievée, relâcher l'interrupteur de puissance, abaiser la tête d'abattage et attendre l'arrêt de la lame avant de retarder la piece coupée. Il est dangereux d'approcher la main de la lame qui continue de tourner.
• Maintenir la poignée fermement lors de la réalisation d'une coupe incomplète ou lors du relachement de l'interrupteur de puissance avant que la tête d'abattage ne soit totalment à l'arrêt. Le freinage de la scie peut provoquer une saccade descendante de la tête d'abattage, entraînant de ce fait un risque de blessure.
• Veuillez à une bonne propriété du poste de travail. Les mélanges de matériel sont particulièrement dangereux. La poussière de métal fine peut s'enflammer ou exploser.
• N'utilise pas de lames émoussees, fissureres, déformées ou endommages. Les lames aux dents émoussees ou mal alignées générent lors de la coupe une fente trop étroite. Il en résultat une friction anormalement élevé ainsi qu'un plus grand risque de coincement de la lame, de rebond ou de contrecoup.
• N'utilise pas de lames en acier HSS (acier rapide). De telles lames se cassent facilement.
• Toujours utiliser des lames de scie de dimensions et de forme appropriées des alésages centraux (lame de scie au diamant contre lame de scie ronde). Des lames qui ne sont pas conformes aux matériels de montage de la scie seront excentrées, provoquant une perte de contrôle.
• Ne remplacez eneldom cas le laser intégre contre un laser d'un autre type. Un laser

inadapté à cet outil electroportatif pourrait représenter un danger pour les personnes.

• N'essayez jamais d'enlever des résidus de coupe, copeaux de bois ou autre de la zone de coupe pendant le fonctionnement de l'outil electroportatif. Amenez le bras de l'outil en position de repos puis eteignez l'outil electroportatif.
• Àprous avoir utilisé la scie, ne touchez pas la lame avant qu'elle ne soit refroidie. La lame de scie s'échauffe fortement en cours d'utilisation.
  Assurez-vous que les étiquettes d'advertissement qui se trouvent sur l'outil électroportatif soient toujours lisibles.
• Au cas où le faisceau laser frappe un oeil, fermez immédiatement les yeux et déplacez la tête pour l'éloigner du faisceau. N'apportez jamais de modifications au dispositif laser.
• N'utilise pas d'instruments optiques collecteurs de luminière (jumelles, etc.) pour regarder la source de rayonnement. Vous pourriez vous abimer les yeux.
• Ne dirigez pas le faisceau laser vers des personnes en train de regarder à travers des jumelles ou un autre instrument optique. Vous pourriez leur causeur des lésions oculaires.
• N'apportez aucune modification au dispositif laser. Vous pouvez faire usage sans danger des possibilités de réglage décrites sans cette notice.
• Ne restez pas en ligne avec la lame de scie devant l'outil électrique. Restez toujours sur le côte de la lame de scie. Cela permet de vous protégger contre un évientuel rebond.
• Gardez toujours vos mains, vos doigs et vos bras loin de la lame de scie en rotation.
• Ne croisez pas les mains devant le bras de l'outil.
• Évitez toute surchauffe des dents de la scie. Si la lame de scie surchauffe, arrêtez la machine. Laissez la lame de scie refroidir avant de réutiliser la machine.
• Remplacez immédiatement les lames de scie endommagées et usées.
• N'utilisez que des lames de scie qui correspondent aux specifications données dans ce manuel d'utilisation, qui ont eté testées et qui sont marquées conformément à la norme EN 847-1.
• Si vous sciez des pieces incuvées ou rondes, elles doivent être tout spécialement fixées pour les empêcher de glisser. Au niveau de la ligne de coupe, il ne doit y avoir aucun espace entre l'ouvrage, la garde et le plateau de la scie. Vous devez si nécessaire fabriquer des fixations spéciales.

Sécurité électrique

Vérifiez si la tension d'alimentation électrique correspond bien à celle de la plaque signalétique.

• N'utilisez pas la machine si le cable secteur ou la fiche secteur est endommagé.
  Utilisez uniquement des rallonges adaptées à la puissance nominale de la machine et d'une section minimum de 1,5mm^2 . Si vous utilisez une bobine de rallonge, déroulez toujours complètement le cable.

2. INFORMATIONS RELATIVES À LA MACHINE

Utilisation prévue

L'outil est une machine fixe conçue pour réaliser des coupes droites longitudinales et transversales dans le sens du fil du bois et dans le sens inverse. Il est possible de scier des angles d'onglets de -45^ à +45^ et des angles biseautés de -0^ à +45^ . L'outil électrique avec la lame de scie en place a une capacité nominale prévue pour scier le bois dur et le bois tendre ainsi que les panneaux d'aggloméré et de fibre. La lame de scie n'est pas prévue pour scier le bois de chauffage. N'utilise pas la scie pour scier d'autres materiaux que ceux spécifiés dans ce manuel.

SPECIFICATIONS TECHNIQUES

N° de modèle MS502AC
Tension 220-240V~
Fréquence 50 Hz
Puisance 2000W S1, 2200W S6	25%
Vitesse à vide 4500/min
Angle de coupe d'onglet -45° <>	+45°
Angle de biseautage	-45° <> 0° Vers la gauche
Spécifications de la lame de scie:
Diamètre	Ø 254 mm
Épaisseeur de corps	1,6 mm
Largeur de coupe	2,8 mm
Diamètre de l'alésage	Ø 30 mm
Nombre de dents	60T

Capacité maximale de sciage (hauteur x largeur):
Onglet 0° - Biseau 0°	90 x 340 mm
Onglet 0° - Biseau 45°	45 x 340 mm
Onglet 45° - Biseau 0°	90 x 240 mm
Onglet 45° - Biseau 45°	45 x 240 mm
Dimensions minimales de la pièce	3 x 10 mm
Spécifications laser:
Classe	2
Longueur d'onde	650 nm
Puisance	< 1 mW
Poids 14,3 kg
Lpa (pression sonore) 101,6 +3	dB(A)
Lwa (capacité acoustique)	114,6 +3 dB(A)
Valeur vibratoire	<2,5 m/s2

• S1, Mode de fonctionnement continu.
• S6, Mode de fonctionnement continu périodique. Cycle de fonctionnement identiques avec une période en charge suivie d'une période à vide. Durée de fonctionnement 10 minutes, cycle de fonctionnement 25% du cycle complet.

Niveau de vibrations

Le niveau des vibrations émises, indiquédans ce manuel, a été mesure conformément à la procédure décrite par la norme EN60745. Il peut être utilisé pour comparer deux outils ou pour réaliser une estimation préalable de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.

L'utilisation de l'outil dans d'autres applications ou avec des accessoires différents ou mal entretenus peut considérablement augmenter le niveau d'exposition.
- La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.

Protégéz-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en vous échauffant les mains et enOrganisant vos rhythmes de travail.

DESCRIPTION

Les nombres dans le texte se rapportent aux schémas des pages 2-6.

1. Bouton de déverrouillage
2. Poignée
3. Interrupteur Marche/Arrêt
4. Carter de protection
5. Carter de protection rétractable
6. Lame de scie
7. Garde régiable
8. Butée en longueur
9. Garde
10. Rallonge de plateau
11. Plateau
12. Trous de fixation
13. Plaque de saignée
14. Bouton de réglage d'onglet
15. Levier de réglage d'onglet
16. Échelle de graduation de l'angle d'onglet
17. Repère de l'angle d'onglet
    18.Laser
18. Repère de l'angle de biseau
19. Échelle de graduation de l'angle du biseau
20. Fixation pour l'ouvrage
21. Bouton de réglage du biseau
    23.Rouleau
22. Boulon de réglage de profondeur
23. Rails coulissants
24. Sac à poussière
25. Poignée de transport
    28.Sortied'échévement de la poussière
26. Boulon de verrouillage des rails coulissants
27. Protection contre le basculement vers l'arrière
28. Boulon d'arrêt de l'angle de biseau à 45^
29. Boulon d'arrêt de l'angle de biseau à 0^
30. Boulon de verrouillage pour la fixation de l'ouvrage
31. Boulon de verrouillage pour la rallonge du plateau
32. Boulon de verrouillage pour la garde régable
33. Boulon de réglage pour la garde
34. Protection contre le basculement vers l'avant
35. Bouton de verrouillage de position
36. Vis sans tête
37. Boulon de retenue
38. Bride de fixation
39. Boulon de fixation
40. Verrouillage de I'axe
41. Bouton pour la fixation de l'ouvrage
42. Écrou moité pour le réglage de la profondeur
43. Lampe de travail LED
44. Vis du cache du laser
45. Vis de réglage du laser
46. Écrou de verrouillage de l'angle du biseau à 45^
47. Écrou de verrouillage de l'angle du biseau à 0^
48. Boulons de la garde

3. MONTAGE

Si vous voulezrialde a des travaux d'entretien sur le mecanisme, mettez la machine hors secteur.

Position pour le transport (Fig. B, C)

Le boulon de verrouillage de position (38) facilité le déplacement de l'outil électrique d'un lieu à un autre.

Déverrouiller la position de transport (position de travail)

1. Abaissez légèrement la poignée (2)
2. Tirez complètement le bouton de verrouillage de position (38) vers l'extérieur et verrouillez-le en place en le tournant;
3. Relevez doucement la poignee (2).

Verrouiller la position de transport (position de transport)

Avant de verrouiller la position de transport, assurez-vous que le boulon de réglage de la profondeur (24) est régèle pour ne pas limiter la profondeur. De cette façon, il est possible de déplacer complètement la poignée (2) vers le bas sans toucher la butée de profondeur. Retirez également tous les accessoires qui ne peuvent pas être correctement fixés sur la machine.

1. Desserrez le boulon de verrouillage des rails coulissants (29) s'ils sont serrés ;
2. Tirez la poignée (2) vers vous (vers l'avant) et serrez le boulon de verrouillage des rails coulissants (29);
3. Abaissez complètement la poignée (2)
4. Verrouillez le bouton de verrouillage de position (38) en le tirant avant de le tourner;
5. Enroulez le cable electrique et fixez-le à l'aide de l'attache de cable.

Après avoir verrouillé la position de transport, utilisez la poignée de transport (27) pour porter et transporter la machine en toute sécurité.

N'utilisez que la poignee de transport pour déplacer la machine et jamais les carters de protection.

Installer la machine fixe (Fig. A, B, D)

Pour garantir la sécurité pendant la manipulation, l'outil électrique doit être installé sur une surface

de travail plate et stable (un établi par exemple) avant son utilisation. Vous pouvez installer la machine de trois façon :

1. Sur un établi

Dans ce cas la machine doit être fixée sur l'établi à l'aide de fixations visées adaptées. Utilisez les quatre trous (12) pour le faire. comme indiqué sur la fig. D

2. Sur un sous-cadre

Lisez tous les avertissements et toutes les instructions fournis avec le support de scie. Le non-respect des avertissements et des instructions peut entrainer un choc electrique, un incendie et/ou de graves blessures.

Assemblez le support de scie correctement avant d'y fixer l'outil electrique. Un bon assemblage est essentiel pour éviter les risques d'effondrement.

Dans ce cas la machine doit être fixée sur le sous-cadre à l'aide de boulons. Utilisez les quatre troughs (12) pour le faire. Le sous-cadre doit être ancre avec 4 boulons à une plaque de sol d'au moins 1m^2 . Installez l'outil électrique sur le support de scie en position de transport.

3. Installation polyvalente

Ce type d'installation n'est pas recommandee par le fabricant.

Si, dans certaines circonstances, il n'est pas possible d'installer l'outil electrique sur une surface de travail plate et stable, vous pouvez trouver un compromis en l'installant avec des dispositifs de protection contre le basculement.

Sans dispositif de protection contre le basculement, l'outil electrique n'est pas stable et il peut basculer, notamment pendant les découvertes aux angles d'onglet et/ou de biseau maximum.

• Desserrez la vis sans tête (39) à l'aide d'une clé à six pans. Glissez complètement le dispositif anti-basculement arrêté (30) vers l'extérieur, comme illustré par les figures E1 et E2. Resserrez ensuite la vis sans tête (39).

• Pivotez le dispositif anti-basculement avant (37) vers l'intérieur ou l'extérieur comme illustré par la figure F, jusqu'à ce que l'outil électrique soit de niveau par rapport à la surface de travail.

Contraler le carter de protection (Fig. A)

Le carter de protection rétractable (5) protège contre le contact accidentel avec la lame de scie et contre les copeaux qui peuvent être projétés. Avant d'utiliser la machine, le bon fonctionnement du carter de la lame de scie doit être contrôle. Pour ce faire, abaissez la poignée (2) et vérifie ce qui suit :

• Le carter de protection rétractable (5) doit pouvoir donner accès à la lame de scie (6) sans entrer en contact avec les autres pieces.
• Lorsque la scie est mise en position de démarriage, le carter de protection rétractable (5) doit complètement et automatiquement recouvrir toute la lame de scie (6).

Remplacer la lame de scie (Fig. G)

Avant de proceder à une opération qu'elle qu'elle soit sur la machine, débranche la prise électrique de la source d'alimentation.

Portez des gants de protection pour installer la lame de scie. Risque de blessure en cas de contact avec la lame.

N'utilisez que des lames de scie correspondant aux caractéristiques mentionnées dans les instructions d'utilisation. N'utilisez que des lames de scie marquées pour une vitesse égale ou supérieure à la vitesse marquée sur la machine.

N'utilise enaucun cas des disques de meulage comme outils de coupe.

Avant de remplacer la lame de scie, il est fortement conseilé de régler les angles d'onglet et de biseau sur 0^ . L'accès pourrait sinon être limite.

Retirer la lame de scie

1. Verrouillez la scie en position haute en utilisant le bouton de verrouillage de position (38);

2. Desserrez le boulon de retenue (40) à l'aide d'un tournevis cruciforme comme illustré par la figure G1; AVENTISSEMENT! Ne retirez pas complètement le boulon de retenue (40), contentez-vous de le desserrer.

3. Relevez le carter de protection rétractable (5) jusqu'à ce que le boulon de fixation (42) soit facilement accessible, comme illustré par la figure G2;

4. Insérez la clé à six pans dans le boulon de fixation (42). Le carter de protection rétractable (5) peut être libéré, il se rabat sur la clé à six pans.
5. Tournez le boulon de fixation (42) à l'aide de la clé à six pans (34) et appuyez simultanément sur le système de verrouillage de l'axe (43) jusqu'à ce qu'il s'enclenche.
6. Tenez fermement le système de verrouillage de l'axe (43) et desserrez le boulon de fixation (42) en le tournant dans le sens des aiguilles d'une montre (filetage gauche).
7. Retirez le boulon de fixation (42) et la bride de fixation (41). La lame de scie (6) peut ensuite être retiree.

Installer la lame de scie

En installerant la lame de scie, assurez-vous que le sens de coupe des dents (sens de la flèche sur la lame de scie) correspond au sens de la flèche sur le carter (4).

En installerant la lame de scie (6), contrôle qu'elle tourne librement dans la plaque de saignee (13) à 0^ comme a 45^

1. Nettoyez la lame de scie et toutes les pieces de fixation devant être assemblées.
2. Desserrez le boulon de retenue (40) à l'aide d'un tournevis cruciforme comme illustré par la figure G1; AVENTISSEMENT! Ne retirez pas complètement le boulon de retenue (40), contentez-vous de le desserrer.
3. Relevez le carter de protection retractable (5) jusqu'à ce que le boulon de fixation (42) soit facilement accessible, comme illustré par la figure G2;
4. Insérez la clé à six pans dans le boulon de fixation (42). Le carter de protection rétractable (5) peut être libre, il se rabat sur la clé à six pans.
5. Installé la bride de fixation (41). Assurez-vous que les côtés plats de la bride de fixation coïncident avec les côtés plats de l'axe de la lame. Assurez-vous également que le côté convexe de la bride de fixation soit installé vers l'extérieur.

6. Installez le boulon de fixation (42) et tournez-le à l'aide de la clé à six pans tout en appuyant simultanément sur le système de verrouillage de l'axe (43) jusqu'à ce qu'il s'enclença.

7. Tenez fermement le système de verrouillage de l'axe (43) et desserrez le boulon de fixation (42) en le tournant dans le sens inverse des aiguilles d'une montre.

Extraire les poussieres (Fig. A, B, W, X)

Assurez-vous de la bonne aération du lieu de travail.

Portez des protections auditives.

La poussière issue des matériaux comme les peintures au plomb et certains types de bois peuvent être dangereuses pour la santé. Respirer cette poussière peut engender des réactions allergiques et/ou des maladies respiratoires aux utilisateurs et aux personnes à proximé. Certaines poussières comme celles de chêne ou du hêtre sont cancérigènes, notamment si elles contiennent des additifs pour le traitement du bois (chromate, produit de protection du bois). Nous vous recommendons fortement d'utiliser, dans la mesure du possible, un système d'extraction des poussières adapté à la matière sciee.

Evitez l'accumulation de poussiere sur le lieu de travail. La poussiere est très inflammable.

Le système d'extraction des poussières peut etre obstrué par de la poussiere,des copeaux ou des fragments de l'ouvrage. Il doit donc etre nettoyed regulierement.Pour ce faire:

1. Debranchez la prise de l'alimentation electrique.
2. Attende que la lame de scie se soit complètement arrêtée.
3. Supprimez le cas échéant tout ce qui fait blocage

Installer le sac à poussière (Fig. W)

Enoncez l'attache du sac à poussière (26) et glissez-la sur le raccord de sortie de la poussière (28) à l'arrière de la machine. Le sac à poussière reste en place quand l'attache est relihartée.

Raccorder un aspirateur (Fig. X)

L'extracteur de poussière doit être adapté à la matière aspirée.

Utilisez un extracteur spécial pour aspirer la poussière sèche qui est particulièrement nocive pour la santé ou cancérigène.

Il est possible de raccarder un tuyau d'aspirateur sur le raccard de sortie de la poussière (28). Pour ce faire, il suffit simplement de raccarder le tuyau d'aspiration sur l'embout d'extraction des poussières.

4. FONCTIONNEMENT

Avant d'allumer la machine, contrôle toujours que la lame de scie est correctement installée. La lame doit tourner de façon sans entrave.

Contrôlez toujours les carters de protection avant d'utiliser la machine.

Pour toutes les coupes, assurez-vous que la lame de scie ne peut enaucun cas et a aucun moment entrer en contact avec la garde, la fixation pour I'ouvrage ou les pieces de la machine. Retirez toutes les butées auxiliaires installes ou reglez-les en consquence.

Soutenir l'ouvrage (Fig. H)

Les ouvrages doivent toujours être correctement soutenus. Les rallonges de plateau (10) peuvent être étendues à gauche et à droite pour soutenir l'ouvrage. Pour ce faire :

1. Desserrez le boulon de verrouillage de la rallonge du plateau (34);
2. Déplacez la rallonge du plateau (10) jusqu'à la position voulue ;
3. Serrez le boulon de verrouillage de la rallongedu plateau (34).

Pour scier des pieces très longues, les extrémités libres doivent être soutenues par le dessous avec un élément supplémentaire.

Fixer l'ouvrage (Fig. H)

Les pieces à scier doivent toujours être correctement fixées. La fixation pour l'ouvrage (21) peut être placée à gauche et à droite de l'ouvrage. Pour ce faire :

1. Assurez-vous que l'ouvrage est fermement appuyé contre la garde (9);
2. Insérez la fixation pour l'ouvrage fournie (21) dans l'un des trous prévus à cet effet, comme illustré par la figure H;

3. Reglez la tige filetée de la fixation pour l'ouvrage (21) en fonction de la hauteur de l'ouvrage;

4. Serrez fermement la tige filtée de la fixation pour l'ouvrage (21) pour fixer l'ouvrage en place. Pour libérer l'ouvrage, il suffit de desserrer la tige filtée de la fixation pour l'ouvrage (21).

Le bouton de la fixation pour l'ouvrage (44) peut etre utilise pour regler la hauteur de la fixation (21) plus rapidement. Apre's avoir regle la hauteur, serrez always fermement the tige filetée de la fixation pour l'ouvrage (21) pour fixer l'ouvrage en place.

Régler la garde (Fig. H)

Réglez toujoursla garde en fonction de la coupe spécifique àeffectuer.

Pour les coupes d'onglet et/ou en biseau, vous nevez deplacer la garde reglable (7) en fonction du sens de la coupe. De cette façon, l'ouvrage est tous jours correctement soutenu par la garde quelque que soit les circonstances. Pour ce faire :

1. Desserrez le boulon de verrouillage de la garde régliable (35);
2. Reglez la garde en fonction de la coupe voulue. Pour les coupes d'onglet et les coupes droites, la garde doit être déplaced vers l'intérieur, vers la lame (maxi 8 mm), sans la toucher. Pour les coupes en biseau, la garde doit toujours être déplaced vers l'extérieur, loin de la lame (maxi 8 mm), sans la toucher;
3. Serrez le boulon de verrouillage de la garde régliable (35) ;
4. Afin de garantir que la lame n'entre pas en contact avec la garde régliable (35), il est conseillé de faire un test du déplacement de la lame, sans allumer la machine.

Régler l'angle d'onglet (Fig. A)

L'angle d'onglet peut être réglée entre 45^ du côte gauche et 45^ du côte droit. Pour un réglage rapide et précis des angles d'onglet les plus couramment utilisés, des préréglages sont indiqués sur le plateau de la scie à 0^ , 15^ , 22,5^ , 30^ et 45^ .

Régler l'angle d'onglet à un angle prédéfini :

1. Desserrez le bouton de réglage de l'angle d'on-glet (14);

2. Tirez le levier de réglage de l'angle d'onglet (15) et pivotez le plateau (11) à gauche ou à droite jusqu'àu préRéglage voulu. L'angle peut être lu sur l'échelle de graduation de l'angle d'onglet (16) grâce au repère (17).

3. Relâchéz le levier. Vous doivent voir que le levier s'engage dans le cran du préRéglage.

4. Serrez le bouton de réglage de l'angle d'onglet (14).

Régler un angle d'onglet quelconque :

1. Desserrez le bouton de réglage de l'angle d'on-glet (14);
2. Tirez le levier de réglage de l'angle d'onglet (15) et pivotez le plateau (11) à gauche ou à droite jusqu'à la position voulue. L'angle peut être lu sur l'échelle de graduation de l'angle d'onglet (16) grâce au repère (17).
3. Relâchéz le levier et serrez le bouton de réglage de l'angle d'onglet (14).

Régler l'angle de biseau (Fig. A, B)

L'angle de biseau peut être réglée entre 0^ et +45^ du côte gauche. Pour ce faire:

1. Desserrez le bouton de réglage du biseau (22);
2. Inclinez la scie à l'aide de la poignée (2) jusqu'à ce que le repère (19) indique la position voulue sur l'échelle de graduation du biseau (20);
3. Serrez le bouton de réglage du biseau (22).

Allumer et eeteindre la machine (Fig. A)

• Pour démarrer la machine, maintenez le bouton de déverrouillage (1) enforcé et appuyez sur l'interrupteur Marche/Arrêt (3).
• Pour êtreindre la machine, relâchez l'interrupteur Marche/Arrêt (3).

Effectuer une coupe transversale (Fig. I, J)

Respectez ces étapes pour scier perpendicularlement par rapport au fil du bois :

1. Reglez l'angle d'onglet et l'angle de biseau sur 0^
2. Déplacez la garde réglable vers l'intérieur, vers la lame. La distance maximum entre la garde réglable (35) et la lame de scie (6) est de 8mm, comme illustré par la figure J. Assurez-vous que la garde ne touche pas la lame.
3. Fixez fermement l'ouvrage;
4. Allumez la machine. Assurez-vous que la lame de scie tourne à pleine vitesse;
5. Abaissez alors doucement la poignée de sorte que la lame de scie coupe à travers l'ouvrage et qu'elle passé par la fente dans le plateau. Ne forcez pas trop sur la scie, laissez la machine fonctionner à son rythme;
6. Relevez doucement la poignée et éteignez la machine en relachant l'interrupteur.

Effectuer une coupe d'onglet (Fig. J, K)

Respectez ces étapes pour scier en biais sur la face avant du bois :

1. Reglez l'angle d'onglet à la position voulue et l'angle de biseau sur 0^ ;
2. Déplacez la garde régliable vers l'intérieur, vers la lame. La distance maximum entre la garde régliable (35) et la lame de scie (6) est de 8mm, comme illustré par la figure J. Assurez-vous que la garde ne touche pas la lame.
3. Fixez fermement l'ouvrage;
4. Allumez la machine. Assurez-vous que la lame de scie tourne à pleine vitesse;
5. Abaissez alors doucement la poignée de sorte que la lame de scie coupe à travers l'ouvrage et qu'elle passe par la fente dans le plateau. Ne forcez pas trop sur la scie, laissez la machine fonctionner à son rythme;
6. Relevez doucement la poignée et éteignez la machine en relâchant l'interrupteur.

Effectuer une coupe en biseau (Fig. L, M)

Respectez ces étapes pour scier le bord du bois en biseau :

1. Reglez l'angle d'onglet à 0^ et l'angle de biseau à la position voulue;
2. Déplacez la garde réglable vers l'extérieur, loin de la lame. La distance maximum entre la garde réglable (35) et la lame de scie (6) est de 8mm, comme illustré par la figure M. Assurez-vous que la garde ne touche pas la lame.
3. Fixez fermement l'ouvrage. Assurez-vous d'avoir placé la fixation pour l'ouvrage du côté droit;
4. Allumez la machine. Assurez-vous que la lame de scie tourne à pleine vitesse;
5. Abaissez alors doucement la poignée de sorte que la lame de scie coupe à travers l'ouvrage
   et qu'elle passe par la fente dans le plateau. Ne forcez pas trop sur la scie, laissez la machine fonctionner à son rythme;
6. Relevez doucement la poignée et éteignez la machine en relachant l'interrupteur.

Effectuer une coupe combinée (Fig. M, N)

Respectez ces étapes pour effectuer une coupe combinée, onglet et biseau :

1. Reglez l'angle d'onglet et l'angle de biseau à la position voulue ;
2. Déplacez la garde régiable vers l'extérieur, loin de la lame. La distance maximum entre la garde régiable (35) et la lame de scie (6) est de 8mm,

comme illustré par la figure M. Assurez-vous que la garde ne touche pas la lame.

1. Fixez fermement l'ouvrage. Assurez-vous d'avoir placé la fixation pour l'ouvrage du côte droit;
2. Allumez la machine. Assurez-vous que la lame de scie tourne à pleine vitesse;
3. Abaissez alors doucement la poignée de sorte que la lame de scie coupe à travers l'ouvrage et qu'elle passé par la fente dans le plateau. Ne forcez pas trop sur la scie, laissez la machine fonctionner à son rythme;
4. Relevez doucement la poignée et éteignez la machine en relachant l'interrupteur.

Utiliser la fonction coulissante

Pour les très grandes pieces, la machine est équipée d'une fonction coulissant. Pour utiliser la fonction coulissant, assurez-vous de desserrer le boulon de verrouillage des rails coulissants (29). Tirez la poignée (2) loin de la garde (9) jusqu'à ce que la lame de scie se trouve devant l'ouvrage. Guidez lentement le bras de l'outil vers le bas à l'aide de la poignée et poussez ensuite la poignée (2) vers la garde (9) et la scie à travers l'ouvrage d'un geste fluide.

Pour les petites pieces, il est possible de fixer la fonction coulissante en position arrirée à l'aide du boulon de verrouillage des rails coulissants (29). Si des coupes à plusieurs largeurs différentes sont nécessaires, il faut alors desserrer le boulon de verrouillage des rails coulissants (29).

Utiliser la butée en longueur (Fig. 0)

La butée en longueur (8) sur les rallonges de plateau, gauche et droite (10), peut être utilisée pour faciliter la découverte de pieces à la même longueur.

1. Déplacez la butée en longueur (8) vers le haut;
2. Desserrez le boulon de verrouillage de la rallonge du plateau (34);
3. Reglez la rallonge du plateau (10) à la longueur voulue.
4. Serrez le boulon de verrouillage de la rallongedu plateau (34).

Régler la butée de profondeur (Fig. P)

La butée de profondeur peut être régée pour limiter la profondeur de coupe. Elle sert à facilititer les opérations de rainurage. Pour ce faire :

1. Desserrez l'écrou moletedu système de réglagede la profondeur (45) ;

2. Reglez le bouton de réglage de profondeur (24) à la profondeur voulue;

3. Serrez l'écrou moité du système de réglage de la profondeur (45).

Allumer et eteindre le laser (Fig. B)

Appuyez sur l'interrupteur du laser (46) pour allumer et eteindre le laser. L'interruuteur du laser (46) allume egressement I'clairage de travail LED.

Réglage de précision

Avant de proceder à unquelconque réglage, débranchez la prise électrique.

Afin de garantir des coupes précises, les réglages de base de la scie doivent être contrôlés et ajustés avant la première utilisation et chaque fois que nécessaire après un usage intensif. Des outils spéciaux sont nécessaires. Le service après-vente Vonroc peut vous aider à le faire de façon rapide et fiable.

Réglage précis du laser (Fig. Q)

Remarque : L'outil électrique doit être branché pour pouvoir tester le fonctionnement du laser.

N'actionnez jamais l'interrupteur Marche/ Arrêt pendant le réglage du laser (en déplaçant le bras de l'outil par l'exemple). Tout demarrage intempestif de l'outil électrique peut engendrer des blessures.

Si le laser (18) n'indique plus correctement la ligne de coupe, vous pouvez le régler. Pour ce faire :

1. Ouvrez les vis du cache (47) pour retarder le cache;
2. Desserrez les vis de réglage du laser (48) et réglez le laser en le déplacant jusqu'à ce que le faisceau rencontre la lame de scie (6);
3. Réinstallé le cache en desserrant ses deux vis (47).

Réglage de précision du 0^ de l'angle de biseau (Fig. R, S)

1. Reglez les angles d'onglet et du biseau sur 0^
2. Abaissez la poignée (2) et fixez-la à l'aide du bouton de verrouillage de position (38);
3. Verrouillez le déplacement du rail à l'aide du boulon de verrouillage des rails coulissants (29);

4. Reglez un rapporteur d'angle à 90^ et placez-le sur le plateau (11), comme illustré par la figure S. La jambe du rapporteur d'angle doit affleurer la lame de scie (6) sur toute sa longueur;

5. Desserrez l'écrou de verrouillage pour le 0^ de l'angle de biseau (50);

6. Reglez le boulon d'arrêt pour le 0^ de l'angle de biseau (32) jusqu'à ce que la jambe du rapporteur d'angle affleure la lame de scie sur toute sa longueur;
7. Resserrez l'écrou de verrouillage du 0^ de l'angle de biseau (50).

Contrôlez ensuite la position du repère de l'angle (19). Si nécessaire, desserrez le pointeur à l'aide d'un tournevis cruciforme, réglez la position 0^ sur l'échelle de graduation de l'angle du biseau (20) et reisserrez la vis de retenue.

Réglage de précision du 45^ de l'angle de biseau (Fig. R, T)

1. Reglez les angles d'onglet et du biseau sur 45^
2. Abaissez la poignée (2) et fixez-la à l'aide du bouton de verrouillage de position (38);
3. Verrouillez le déplacement du rail à l'aide du boulon de verrouillage des rails coulissants (29);
4. Réglez un rapporteur d'angle à 90^ et placez-le sur le plateau (11), comme illustré par la figure T. La jambe du rapporteur d'angle doit affleurer la lame de scie (6) sur toute sa longueur;
5. Desserrez l'écrou de verrouillage pour le 45^ de l'angle de biseau (49);
6. Reglez le boulon d'arrêt pour le 45^ de l'angle de biseau (31) jusqu'à ce que la jambe du rapporteur d'angle affleure la lame de scie sur toute sa longueur;
7. Resserrez l'écrou de verrouillage du 45^ de l'angle de biseau (49).

Contrôlez ensuite la position du repère de l'angle (19). Si nécessaire, desserrez le pointeur à l'aide d'un tournevis cruciforme, réglez la position 45^ sur l'échelle de graduation de l'angle du biseau (20) et reisserrez la vis de retenue.

Réglage de précision du 0^ de l'angle d'onglet (Fig. U, V)

1. Reglez un rapporteur d'angle à 0^ sur le plateau (11) et placez-le entre la garde (9) et la lame de scie (6);
2. La jambe du rapporteur d'angle doit affleurer la lame de scie (6) sur toute sa longueur;

3. Desserrez les quatre boulons de la garde (51) et reglez la garde (9) jusqu'à ce que la jambe du rapporteur d'angle affleure la lame de scie sur toute sa longueur;

4. Resserrez les quatre boulons de la garde (51). Contrôlez ensuite la position du repère de l'angle (17). Si nécessaire, desserrez le pointeur à l'aide d'un tournevis cruciforme, réglez la position 0^ sur l'échelle de graduation de l'angle d'onglet (16) et resserrez la vis de retenue.

5. ENTRETIEN

Avant le nettoyage et la maintenance, mettez toujours la machine hors tension et debranchez la fiche de la prise secteur.

Nettoyez le corps de la machine régulièrement au moyen d'un chiffon doux, de préférence après chaque utilisation. Vérifiez que les ouvertures d'airation ne sont pas obstruées ni sales. Utilisez un chiffon doux légarement humidifié avec de la mousse de savon pour nettoyer les taches persistantes. N'utilise pas de produits de nettoyage tels que l'essence, l'alcool, l'ammoniac, etc.; ces produits peuvent endommager les parties synthétiques.

Nettoyez les carters de protection

Contrôlez toujours l'absence de débris sur le carter de protection (4) et le carter de protection rétractable (5) avant d'utiliser la machine. Retirez la poussière de sciage et les éclats à l'aide d'une Brosse ou d'un élément similaire.

Remplacer l'insert du plateau

Remplacez immédiatement les inserts de plateau endommages.

Si un insert de plateau (13) est endommagé, il existe alors un risque que de petites pieces restent coincées entre l'insert du plateau et la lame de scie et bloquent la lame de scie. Pour replacer l'insert du plateau :

1. Retirez les vis de l'insert du plateau à l'aide d'un tournweis cruciforme. Réglez, si nécessaire, les angles d'onglet et de biseau pour pouvoir acceder à ces vis;
2. Retirez l'insert du plateau ;
3. Installez un insert de plateau neuf;
4. Resserrez les vis à l'aide d'un tournevis cruciforme.

Glissieres

L'encrassement peut endommager les glissières (25) et donc aussi le bon fonctionnement de la machine.

Nettoyez regulierement les glissieres à l'aide d'un chiffon mou.
Enduisez les glissières de quelques gouttes de lubricifant.
- Bougez la scie d'onglet en avant et en arrriere de sorte que l'huile se repande sur toute la glissière.

ENVIRONMENT

équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doit être déposés aux points de recyclage appropriés.

Uniquement pour les pays de l'UE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européen 2012/19/CE relative aux déchets d'equipements électriques et Electroniques et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.

GARANTIE

Les produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pieces et de main d'oeuvre pendant la durée légale stipulée à partir de la date d'achat d'origine du produit. En cas d'une quelconque panne du produit pendant cette durée qui serait due à un dernier matériel et/ou de main d'oeuvre, contactez directement VONROC.

Les circonstances suivantes ne sont pas prises en charge par la garantie:

• Des réparations ou alterations ont été effectues ou tentées sur la machine par un centre de réparation non agrée.
  L'usurenormale.
  L'outil a eté maltraité, mal utilisé ou mal entretenu.
• Des pieces détachées non d'origine ont été utilisées.

Ceci constitue l'unique garantie accordee par la société explicitement ou implicitement. Il n'existe aucune autre garantie, explicite ou implicite, qui peut

s'étendre au-delà du contenu iciprésent, y compris les garanties marchandes ou d'adaptation à des fins particulières. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécu-tifs. Les solutions proposées par les revendeurs devront se limiter à la réparation ou le remplacement des éléments ou pièces non conformes.

Le produit et le manuel d'utilisation sont sujets à modifications. Les specifications peuvent changer sans préavis.

Uso del tope de longitude (Fig. 0)

Seguranga électrique

3. Rugalmas telepités
