MANUAL DE UTILIZADOR MS502AC Vonroc

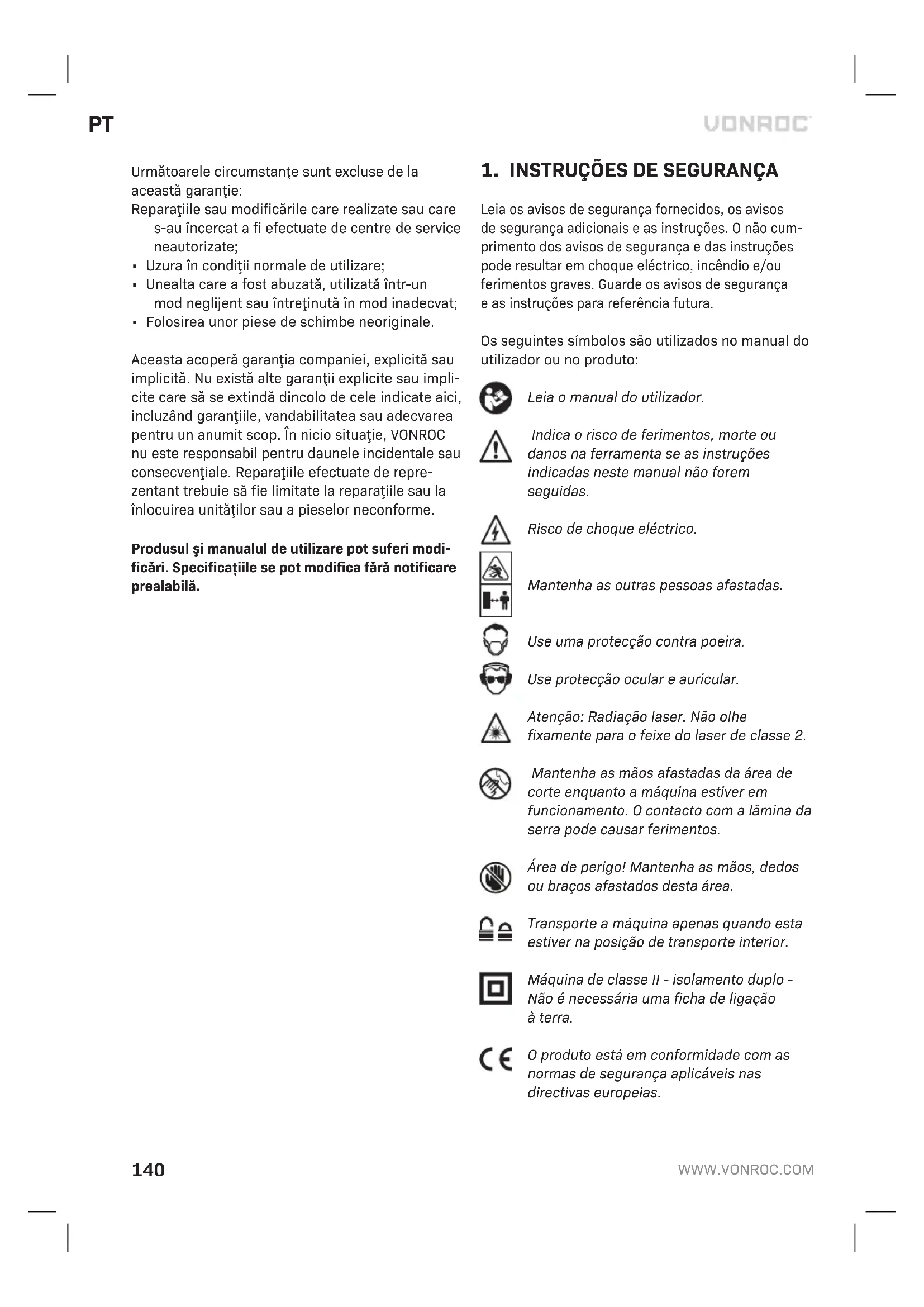

Tradução do manual original 140

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais eas instruções. Onão cum- primento dos avisos de segurança edas instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança eas instruções para referência futura. Os seguintes símbolos são utilizados no manual do utilizador ou no produto: Leia omanual do utilizador. Indica orisco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas. Risco de choque eléctrico. Mantenha as outras pessoas afastadas. Use uma protecção contra poeira. Use protecção ocular eauricular. Atenção: Radiação laser. Não olhe fixamente para ofeixe do laser de classe 2. Mantenha as mãos afastadas da área de corte enquanto amáquina estiver em funcionamento. Ocontacto com alâmina da serra pode causar ferimentos. Área de perigo! Mantenha as mãos, dedos ou braços afastados desta área. Transporte amáquina apenas quando esta estiver na posição de transporte interior. Máquina de classe II - isolamento duplo - Não é necessária uma ficha de ligação àterra. Oproduto está em conformidade com as normas de segurança aplicáveis nas directivas europeias. Următoarele circumstanţe sunt excluse de la această garanţie: Reparaţiile sau modificările care realizate sau care s-au încercat afi efectuate de centre de service neautorizate;

forma alguma, aficha. Não utilize quaisquer fichas adaptadoras com ferramentas eléctricas ligadas àterra (massa). As fichas etomadas correspondentes não modificadas reduzem orisco de choque eléctrico. b) Evite ocontacto do corpo com superfícies ligadas àterra ou massa, como tubos, radiado- res, fogões ou frigoríficos. Há um maior risco de choque eléctrico se ocorpo estiver ligado àterra ou àmassa. c) Não exponha as ferramentas eléctricas àchuva ou aambientes húmidos. Aentrada de água numa ferramenta eléctrica aumenta orisco de choque eléctrico. d) Não utilize ocabo de maneira abusiva. Nunca utilize ocabo para transportar, puxar ou des- ligar aferramenta eléctrica. Mantenha ocabo afastado de fontes de calor, óleo, extremidades afiadas ou peças móveis. Cabos danificados ou enrolados aumenta orisco de choque eléctrico. e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. Autilização de um cabo adequado para utilização no exterior reduz orisco de choque eléctrico. f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). Auti- lização de um DCR reduz orisco de choque eléctrico.

Esteja atento, preste atenção ao que está afazer etenha bom senso quando utilizar uma ferramenta eléctrica. Não utilize uma ferra- menta eléctrica quando estiver cansado ou sob oefeito de drogas, álcool ou medicamentos. Um momento de distracção durante autilização de ferramentas eléctricas pode resultar em ferimentos graves. b) Use equipamento de protecção individual. Use sempre protecção ocular. Oequipamento de protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz oris- co de ferimentos. c) Evite accionamentos acidentais. Assegure- -se de que ogatilho está desligado antes de ligar aferramenta àcorrente eléctrica e/ou

Aprotecção ajustável deve ser puxada para fora quando serra ângulos em esquadria/bisel. Ø30mm Ømax. 254mm Anote as dimensões da lâmina da serra. Odiâmetro do furo deve instalar oeixo da ferramenta sem folgas. Se for necessário utilizar redutores, certifique-se de que as dimensões do redutor são adequadas para aespessura da lâmina de base eodiâmetro do furo da lâmina da serra, bem como odiâmetro do eixo da ferramenta. Se possível, utilize os redutores fornecidos com alâmina da serra. Odiâmetro da lâmina da serra deve correspon- der às informações especifica- das no símbolo.

ATENÇÃO! Leia todos os avisos de segurança einstruções. Onão cumprimen- to dos avisos de segurança eas instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos einstruções para referên- cia futura. Otermo “ferramenta eléctrica” indicado nos avisos diz respeito àferramenta eléctrica com alimenta- ção pela rede (com fio) ou por bateria (sem fio).

1) Segurança na área de trabalho

a) Mantenha aárea de trabalho limpa edevi- damente iluminada. As áreas obstruídas ou escuras são propícias aacidentes. b) Não utilize ferramentas eléctricas em atmos- feras explosivas, por exemplo, na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas produzem faíscas que podem causar ignição de poeiras ou vapores. c) Quando utilizar uma ferramenta eléctrica, man- tenha as crianças etranseuntes afastados. As distracções podem causar perda de controlo.

as baterias eantes de levantar ou transportar aferramenta. Otransporte de ferramentas eléctricas com odedo colocado no interruptor ou aligação àcorrente das ferramentas eléc- tricas com ointerruptor ligado pode dar origem aacidentes. d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar aferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos. e) Não tente chegar apontos fora do alcance. Mantenha-se sempre numa posição firme ebem equilibrada. Desta forma, será mais fácil controlar aferramenta eléctrica em situações inesperadas. f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha ocabelo, aroupa eas jóias afastados das peças móveis. As roupas largas, as jóias ou ocabelo comprido podem ficar presos nestas peças. g) Se for prevista amontagem de dispositivos de extracção erecolha de poeiras, assegure-se de que estão ligados eque são utilizados de forma correcta. Autilização de dispositivos de extrac- ção de poeiras pode reduzir os riscos inerentes.

Não permita que afamiliaridade obtida através do uso frequente de ferramentas faça com que seja complacente eignore os princípios de segurança da ferramenta. Uma acção irreflectida pode causar ferimentos graves numa fracção de segundos.

4) Utilização ecuidados ater com aferramenta

com baterias a) Não sobrecarregue aferramenta eléctrica. Uti- lize aferramenta eléctrica correcta para oseu trabalho. Aferramenta eléctrica adequada efectua otrabalho de maneira mais eficiente esegura se for utilizada de acordo com acapa- cidade para aqual foi concebida. b) Não utilize aferramenta eléctrica se não conseguir ligar ou desligar ogatilho. Qualquer ferramenta eléctrica que não possa ser contro- lada através do gatilho é perigosa etem de ser reparada. c) Retire aficha da fonte de alimentação e/ou abateria da ferramenta eléctrica, antes de efectuar quaisquer ajustes, substituir acessó- rios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem orisco de ligar aferramenta eléctrica acidental- mente. d) Mantenha as ferramentas eléctricas que não estiverem aser utilizadas fora do alcance das crianças. Não permita que aferramenta eléctri- ca seja utilizada por pessoas não familiarizadas com amesma ou que não tenham lido estas instruções. As ferramentas eléctricas são peri- gosas nas mãos de pessoas que não possuam as qualificações necessárias para manuseá-las. e) Faça amanutenção das ferramentas eléctricas. Verifique se as peças móveis da ferramenta eléctrica estão alinhadas enão emperram, bem como se existem peças partidas ou danificadas ou quaisquer outras condições que possam afectar ofuncionamento da mesma. Se afer- ramenta eléctrica estiver danificada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramen- tas eléctricas com uma manutenção insuficien- te. f) Mantenha as ferramentas de corte afiadas elim- pas. As ferramentas de corte sujeitas auma ma- nutenção adequada, com arestas de corte afiadas, bloqueiam com menos frequência econtrolam-se com maior facilidade. g) Utilize aferramenta eléctrica, os acessórios eas peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho eatarefa aser executada. Autilização da ferramenta eléctrica para fins diferentes dos previstos pode resultar em situações perigosas. h) Mantenha as pegas eas superfícies de fixação secas, limpas esem óleo egordura. Os punhos eas superfícies de fixação não permitem omanu- seamento eocontrolo seguros da ferramenta em situações imprevistas.

5) Utilização ecuidados ater com aferramenta

Recarregue apenas com ocarregador especifica- do pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria. b) Utilize apenas ferramentas eléctricas que tenham baterias especificamente concebidas. Autilização de outro tipo de baterias pode causar ferimentos eincêndio. c) Quando não utilizar abateria, mantenha-aafas- tada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, pa- rafusos ou outros pequenos objectos metálicos que permitam fazer aligação entre um terminalPT

eoutro. Ocurto-circuito dos terminais da bate- ria pode causar queimaduras ou um incêndio.

Em condições abusivas, pode derramar líquido da bateria, devendo evitar ocontacto. Se tocar acidentalmente no líquido, lave bem com água. Se olíquido entrar em contacto com os olhos, con- sulte um médico. Olíquido derramado da bateria pode causar irritação ou queimaduras. e) Não utilize baterias ou ferramentas danifica- das ou modificadas. As baterias danificadas ou modificadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos. f) Não exponha abateria ou as ferramenta ao fogo ou atemperaturas excessivas. Aexposi- ção afogo ou atemperaturas superiores a130 °C podem causar uma explosão. NOTA: atemperatura “130 °C” pode ser substi- tuída pela temperatura “265 °F”. g) Siga todas as instruções de carregamento enão carregue abateria ou ferramenta fora do intervalo de temperaturas especificado nas instruções. Acarga inadequada ou de acordo com temperaturas fora do intervalo especifica- do pode danificar abateria eaumentar orisco de incêndio.

a) Asua ferramenta eléctrica só deve ser repara- da por pessoal qualificado esó devem ser uti- lizadas peças sobressalentes idênticas. Desta forma, é garantida asegurança da ferramenta eléctrica.

Nunca repare baterias danificadas. Areparação de baterias deve ser efectuada apenas pelo fabricante ou fornecedores de assistência auto- rizados. INSTRUÇÕES ESPECÍFICAS DE SEGURANÇA

• As serras de meia-esquadria são concebidas para cortar madeira ou produtos semelhantes amadeira. Não podem ser utilizadas com discos de corte abrasivos para cortar materiais ferro- sos, como barras, hastes, vigas, etc. As poeiras abrasivas fazem com que as peças móveis, como aprotecção inferior, fiquem encravadas. As faíscas resultantes de cortes abrasivos queimam aprotecção inferior, aárea de corte eoutras peças de plástico.

• Use grampos para apoiar apeça de trabalho, sempre que for prático. Se segurar apeça de trabalho àmão, mantenha sempre amão apelo menos 100 mm de um dos lados da lâmina da serra. Não utilize esta serra para cortar pedaços demasiado pequenos para serem fixados em segurança ou segurados àmão. Se colocar amão demasiado perto da lâmina da serra, há um maior risco de ferimentos causados pelo contacto com alâmina.

• Apeça de trabalho deve ser fixada epresa na protecção ena mesa. Nunca insira apeça de tra- balho na lâmina nem faça um corte àmão livre. As peças de trabalho descontroladas ou móveis podem ser projectadas avelocidades elevadas ecausar ferimentos.

• Empurre aserra através da peça de trabalho. Não empurre aserra através da peça de trabalho. Para fazer um corte, levante acabeça da serra epuxe-aatravés da peça de trabalho sem efec- tuar ocorte, ligue omotor, carregue na cabeça da serra para baixo eempurre aserra através da peça de trabalho. Ocorte de tracção pode fazer com que alâmina da serra salta para cima da peça de trabalho eprojecte oconjunto da lâmina com violência na direcção do operador.

• Nunca coloque amão sobre alinha de corte pretendida, àfrente ou atrás da lâmina da serra. Apoiar apeça de trabalho de maneira cruzada, ou seja, segurando apeça de trabalho no lado direito da lâmina da serra com amão esquerda ou vice-versa é muito perigoso.

• Não aceda atrás da protecção com uma das mãos auma distância inferior a100 mm de um dos lados da lâmina da serra para retirar pedaços de madeira ou por qualquer outro motivo quando alâmina estiver arodar. Aproximidade da lâmina da serra giratória com asua mão pode não ser óbvia epode sofrer ferimentos graves.

• Inspeccione apeça de trabalho antes de efectuar ocorte. Se apeça de trabalho estiver dobrada ou distorcida, fixe-acom olado curvo exterior na direcção da protecção. Certifique-se sempre de que não existe uma folga entre apeça de trabalho, aprotecção eamesa ao longo da linha de corte. As peças de trabalho dobradas ou distorcidas podem torcer ou desviar epodem causar bloqueio na lâmina da serra giratória du- rante ocorte. Não deve haver pregos ou objectos estranhos na peça de trabalho.

• Só deve utilizar aserra depois de retirar da mesa todas as ferramentas, pedaços de madeira, etc., excepto apeça de trabalho. Pequenos resíduos144

ou peças soltas de madeira ou outros objectos que entrem em contacto com alâmina rotativa podem ser projectados avelocidade elevada.

• Corte apenas uma peça de trabalho de cada vez. Se estiverem empilhadas várias peças de trabalho, estas não podem ser fixadas ou trava- das epodem ficar bloqueadas na lâmina ou eixo durante ocorte.

• Certifique-se de que aserra de meia-esquadria é montada ou colocada numa superfície de trabalho nivelada efirme antes de utilizar. Uma superfície nivelada efirme reduz orisco da serra de meia-esquadria ficar instável.

• Planeie otrabalho. Sempre que alterar aregu- lação do ângulo de bisel ou em esquadria, certifi- que-se de que aprotecção ajustável é regular- mente enão interfere com alâmina ou osistema de protecção. Sem ligar aferramenta esem colocar uma peça de trabalho na mesa, mova alâmina da serra através de um corte simulado completo para garantir que não há interferência ou risco de corte da protecção.

• Forneça um apoio adequado, como extensões de mesa, cavaletes, etc., se apeça de trabalho for mais larga ou mais comprida do que otampo da mesa. As peças de trabalho mais compridas ou mais largas do que amesa de serra de meia-es- quadria podem cair se não forem apoiadas com firmeza. Se apeça de corte ou apeça de trabalho cair, pode levantar aprotecção inferior ou podem ser projectadas pela lâmina rotativa.

• Não peça auma pessoa para servir como substituto para uma extensão ou como suporte adicional. Osuporte instável pode fazer com que apeça de trabalho fique dobrada ou apeça de trabalho fique desviada durante aoperação de corte epuxe-oasi eao seu ajudante na direcção da lâmina rotativa.

• Apeça de corte não deve ficar encravadas nem pressionada seja como for contra alâmina da serra rotativa. Se estiver confinado, ou seja, se fizer paragens prolongadas, apeça de corte pode ficar presa na lâmina eprojectada com violência.

• Utilize sempre um grampo ou um acessório concebido para fixar correctamente material redondo, como hastes ou tubagens. As hastes têm tendência para rodar quando estão aser cortadas, fazendo com que alâmina fique presa epuxe apeça de trabalho com amão na direcção da lâmina.

• Deixe alâmina atingir avelocidade máxima antes de entrar em contacto com apeça de trabalho. Isto reduz orisco da peça de trabalho ser projec- tada.

• Se apeça de trabalho ou alâmina ficarem encravadas, desligue aserra de meia-esquadria. Aguarde até todas as peças móveis parem e, em seguida, desligue aficha da fonte de alimen- tação e/ou retire abateria. Em seguida, liberte omaterial encravado. Aserragem contínua com uma peça de trabalho encravadas pode causar perda de controlo ou danos na serra de meia-es- quadria.

• Quando terminar ocorte, liberte ogatilho, segu- re na cabeça da serra para baixo eaguarde até alâmina parar edepois retire apeça de corte. É perigoso colocar amão perto da lâmina quando estiver aparar de rodar.

• Segure na pega com firmeza quando fizer um corte incompleto ou se libertar ogatilho antes da cabeça da serra estar totalmente para baixo. Aacção de travagem da serra pode fazer com que acabeça da serra seja empurrada de súbito para baixo, causando orisco de ferimentos.

• Mantenha aárea de trabalho limpa. É especial- mente perigoso utilizar materiais diferentes. As poeiras de metais finas podem incendiar-se ou explodir.

• Não utilize lâminas de serra gastas, rachadas, dobradas ou danificadas. Lâminas de serra não afiadas ou apertadas incorrectamente podem fa- zer com que ocorte fique estreito ecausar atrito excessivo, bloqueio da lâmina eefeito de recuo.

• Não utilize lâminas de aço para corte rápido (HSS). Esse tipo de lâminas de serra podem partir-se facilmente.

Utilize sempre lâminas de serra com tama- nho eforma correctos (de diamante em vez de redonda) dos furos do eixo. As lâminas de serra que não correspondam aos acessórios de montagem da serra funcionam fora do centro, causando perda de controlo.

• Não substitua olaser integrado por um laser de outro tipo. Um laser que não seja compatível com esta ferramenta eléctrica pode ser perigosa para as pessoas.

• Nunca retire entalhes, aparas de madeira, etc., da área de corte quando aferramenta eléctrica estiver afuncionar. Oriente sempre obraço da ferramenta primeiro para aposição neutra ede- pois desligue aferramenta eléctrica.PT

• Depois de trabalhar, só deve tocar na lâmina da serra depois de arrefecer. Alâmina da serra fica muito quente durante otrabalho.

• Nunca faça com que os sinais de aviso da máqui- na fiquem irreconhecíveis.

• Se aradiação laser entrar em contacto com os seus olhos, deve fechá-los eafastar acabeça de imediato do feixe.

• Não utilize instrumentos ópticos, como binó- culos para ver afonte de radiação. Se ofizer, pode sofrer ferimentos oculares.

• Não aponte ofeixe laser apessoas que estejam aolhar através de binóculos ou outros instru- mentos semelhantes. Se ofizer, podem sofrer ferimentos oculares.

• Não efectue quaisquer modificações no equipa- mento laser. As opções de definição descritas nestas instruções de funcionamento podem ser utilizadas em segurança.

• Não fique alinhado com alâmina da serra àfrente da ferramenta eléctrica. Coloque-se sempre na parte lateral da lâmina da serra. Isto protege oseu corpo de um possível efeito de recuo.

• Mantenha as mãos, os dedos eos braços afas- tados da lâmina da serra rotativa.

• Quando estiver àfrente do braço da ferramen- ta, não cruze um braço àfrente do outro.

• Evite aquecer demasiado os dentes da serra. Pare amáquina se alâmina da serra aquecer demasiado. Aguarde até alâmina da serra arrefecer antes de voltar autilizar amáquina.

• Substitua as lâminas da serra danificadas ou gastas de imediato.

• Utilize apenas as lâminas de serra que corres- pondam às especificações indicadas neste manual de utilizador eque tenham sido testa- das eassinaladas de acordo com anorma EN 847-1.

• Quando serrar peças de trabalho curvas ou re- dondas, estas devem estar bem fixadas contra deslizamento. Na linha de corte, não deve haver uma folga entre apeça de trabalho, aprotec- ção eamesa da serra. Se necessário, terá de fabricar acessórios especiais. Segurança eléctrica Verifique sempre se atensão da fonte de alimentação corresponde àtensão na placa sinalética.

• Não utilize amáquina se ocabo de alimentação ou aficha estiver danificada.

Utilize apenas extensões que sejam adequa- das para apotência nominal da máquina com uma espessura mínima de 1,5 mm

. Se utilizar um enrolador de extensão, desenrole sempre ocabo por completo.

2. INFORMAÇÕES SOBRE AMÁQUINA

Utilização pretendida Esta ferramenta foi concebida para ser uma máqui- na fixa para fazer cortes longitudinais etransver- sais em madeira na direcção do grão ena direcção oposta do grão. É possível fazer cortes com ângulo de esquadria entre -45° e+45° ecom ângulo de bisel entre -0° e+45°. Aferramenta eléctrica com alâmina da serra montada com capacidade suficiente para serrar madeira dura emacia, bem como aglomerados de partículas efibras. Alâmina da serra não foi concebida para cortar lenha. Não utilize aserra para cortar materiais que não sejam os especificados no manual.

ESPECIFICAÇÕES TÉCNICAS

Modelo n.º MS502AC Tensão 220 - 240 V~ Frequência 50 HzAlimentação 2000W S1, 2200W S6 25%Sem velocidade de carga 4500/minÂngulos de esquadria -45° <> +45°Ângulos em bisel -45° <> 0° para aesquerda, com chanfrado lateralEspecificações da lâmina da serra: Diâmetro Espessura da lâmina da base Largura de corte Diâmetro do furo Número de dentesØ 254 mm1,6 mm2,8 mmØ 30 mm 60T Capacidade de serragem (altura x largura): 0° de esquadria - 0° de bisel 0° de esquadria - 45° de bisel 45° de esquadria - 0° de bisel 45° de esquadria - 45° de bisel90 x 340 mm45 x 340 mm90 x 240 mm45 x 240 mm146

Dimensões mín. da peça de trabalho 3 x 10 mm Especificações do laser: Classe Comprimento de onda Saída

650 nm < 1 mW Peso 14,3 kg Lpa (nível de pressão sonora) 101,6 +3 dB(A) Lwa (nível de potência sonora) 114,6 +3 dB(A) Valor de vibração <2,5 m/s

• S1, modo de funcionamento contínuo.

• S6, ciclo de funcionamento periódico contínuo. Ciclos de funcionamento idênticos com um período na carga, seguido de um período sem carga. Tempo de funcionamento, 10 minutos; ociclo de funcionamento corresponde a25 % do tempo de funcionamento. Nível de vibração Onível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especificado pela norma EN 60745; pode ser utilizado para comparar ferra- mentas ecomo avaliação preliminar da exposição avibrações quando utilizar aferramenta nas aplicações referidas - autilização da ferramenta para aplicações di- ferentes, ou com acessórios diferentes ou com uma manutenção deficiente, pode aumentar consideravelmente onível de exposição. - onúmero de vezes que aferramenta é desliga- da ou está ligada, mas não está aser utilizada, pode reduzir significativamente onível de exposição. Proteja-se dos efeitos da vibração, através de uma manutenção da ferramenta edos respectivos aces- sórios, mantendo as mãos quentes eorganizando os seus padrões de trabalho DESCRIÇÃO Os números indicados no texto dizem respeito aos diagramas nas páginas 2 e6.

1. Botão de desbloqueio

4. Resguardo de protecção

5. Resguardo de protecção retráctil

7. Protecção ajustável

10. Extensão da mesa

12. Orifícios de montagem

14. Botão de regulação de esquadria

15. Patilha de regulação de esquadria

16. Régua para ângulo de esquadria

21. Grampo da peça de trabalho

22. Botão de regulação do bisel

24. Parafuso de regulação de profundidade

25. Guias telescópicas

29. Parafuso de bloqueio das guias telescópicas

30. Protecção de inclinação traseira

33. Parafuso de bloqueio de fixação da peça de

34. Parafuso de bloqueio da extensão da mesa

35. Parafuso de bloqueio da protecção ajustável

36. Parafuso de regulação da protecção

37. Protecção de inclinação dianteira

38. Botão de bloqueio da posição

40. Parafuso de fixação

41. Flange de montagem

42. Parafuso de fixação

43. Bloqueio do eixo

44. Botão do grampo da peça de trabalho

45. Porca serrilhada de regulação de profundidade

46. Luz de trabalho LED

47. Parafusos da tampa do laser

48. Parafusos de regulação do laser

51. Parafusos da protecçãoPT

Antes de efectuar qualquer tarefa de manutenção na máquina, desligue aficha de alimentação da fonte de alimentação. Posição de transporte (Fig. B, C) Obotão de bloqueio da posição (38) torna mais fácil adeslocação da ferramenta eléctrica quando transportá-la para vários locais de trabalho. Desbloquear aposição de transporte (posição de trabalho)

1. Carregue na pega (2) ligeiramente para baixo;

2. Puxe obotão de bloqueio da posição (38)

totalmente para fora erode-opara fixá-lo na posição pretendida;

3. Mova apega (2) lentamente para cima.

Bloquear aposição de transporte (posição de transporte) Antes de bloquear na posição de transporte, certi- fique-se de que oparafuso de regulação de profun- didade (24) é ajustado para profundidade ilimitada. Assim, apega (2) pode ser movida totalmente para baixo sem tocar no batente de profundidade. Além disso, retire todos os acessórios que não possam ser montados com firmeza na máquina.

1. Afrouxe oparafuso de bloqueio das guias teles-

cópicas (29), caso seja apertado;

2. Puxe apega (2) para asua direcção eaperte

oparafuso de bloqueio das guias telescópicas (29);

3. Carregue na pega (2) totalmente para baixo;

4. Para bloquear obotão de bloqueio da posição

(38) empurre-oprimeiro edepois rode-o;

5. Enrole ocabo de rede eamarre-oem conjunto

com aalça do cabo fornecido. Depois de bloquear aposição de transporte, utilize apega de transporte (27) para segurar etransportar amáquina em segurança. Utilize apenas apega de transporte para transportar amáquina enunca os resguar- dos de protecção. Instalação de uma máquina fixa (Fig. A, B, D) Para garantir um manuseamento seguro, aferra- menta eléctrica deve ser montada numa superfície de trabalho plana eestável (por exemplo, uma bancada de trabalho) antes de ser utilizada. Pode instalar amáquina de três maneiras:

Neste caso, amáquina deve ser fixada na bancada de trabalho, utilizando parafusos de montagem. Utilize os quatro furos (12) para esta operação. Como indicado na Fig. D.

2. Numa estrutura inferior

Leia todos os avisos einstruções forneci- dos com osuporte da serra. Onão cumprimento dos avisos edas instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Monte osuporte da serra correctamente antes de montar aferramenta eléctrica. Amontagem correcta é importante para evitar orisco de colapso. Neste caso, amáquina deve ser fixada na estrutura inferior com parafusos. Utilize os quatro furos (12) para esta operação. Oquadro inferior deve ser fixado com 4 parafusos na placa de apoio. Deve ter, pelo menos, 1 metro quadrado. Monte aferra- menta eléctrica no suporte da serra na posição de transporte.

3. Instalação flexível

Este tipo de instalação não é recomendada pelo fabricante. Se, em circunstâncias excepcionais, não é possível montar aferramenta eléctrica numa superfície de trabalho plana eestável, pode improvisá-la, insta- lando-acom osistema de protecção contra queda. Sem aprotecção contra queda, aferramenta eléctrica não fica estável epode cair, especialmente quando serrar ângulos máximos em esquadria e/ou em bisel.

• Afrouxe o pino roscado (39) com uma chave sextavada. Deslize a protecção de inclinação traseira (30) totalmente para fora, como indi- cado nas Figuras E1 e E2. Em seguida, aperte opino roscado (39) novamente.

• Rode aprotecção de inclinação dianteira (37) para dentro ou para fora, como indicado na Fi-148

gura F até aferramenta eléctrica ficar nivelada na superfície de trabalho. Verificar oresguardo de protecção (Fig. A) Oresguardo de protecção retráctil (5) protege contra ocontacto acidental com alâmina da serra eimpede aprojecção das aparas da serra. Antes de utilizar, deve verificar se aprotecção da lâmina da serra está afuncionar correctamente. Para fazê-lo, puxe apega (2) para baixo everifique oseguinte:

• Oresguardo de protecção retráctil (5) deve forne- cer acesso àlâmina da serra (6) sem entrar em contacto com outras peças.

• Quando dobra aserra para cima na posição ini- cial, oresguardo de protecção retráctil (5) cobre por completo alâmina da serra (6) automatica- mente. Substituir alâmina da serra (Fig. G) Antes de efectuar qualquer tarefa de manutenção na máquina, desligue aficha de alimentação da fonte de alimentação. Quando montar alâmina da serra, use luvas de protecção. Há orisco de ferimentos se tocar na lâmina da serra. Utilize apenas lâminas da serra que correspondam aos dados de características indicados nas instruções de funcionamento. Utilize apenas lâminas de serra que estejam assinaladas com uma velocidade igual ou superior àvelocidade assinalada na máquina. Não utilize, em nenhuma circunstância, os discos de rectificação como ferramenta de corte. Antes de substituir alâmina da serra, recomenda- -se vivamente que regule oângulo de esquadria eoângulo de bisel para 0°. Caso contrário, oaces- so pode ser limitado. Retirar alâmina da serra

1. Bloqueie aserra para cima, utilizando obotão

de bloqueio da posição (38);

2. Desaperte oparafuso de fixação (40) com

uma chave de fendas Philips, como indicado na Figura G1; AVISO! Não retire por completo oparafuso de fixação (40), afrouxe-oapenas.

3. Dobre oresguardo de protecção retráctil (5)

para cima até conseguir aceder facilmente ao parafuso de fixação (42), como indicado na Figura G2;

4. Insira achave hexagonal no parafuso de fixação

(42). Oresguardo de protecção retráctil (5) pode ser libertado, fica dobrado na chave hexa- gonal.

5. Rode oparafuso de fixação (42) com achave

hexagonal (34) e, ao mesmo tempo, carregue no bloqueio do eixo (43) até ficar encaixado.

6. Segure com firmeza no bloqueio do eixo (43)

eafrouxe oparafuso de fixação (42), rodando- -opara adireita (rosca esquerda).

7. Retire oparafuso de fixação (42) eaflange

de montagem (41). Em seguida, pode retirar alâmina da serra (6). Montar alâmina da serra Quando montar alâmina da serra, certifique-se de que adirecção de corte dos dentes (direcção da seta na lâmina da serra) corresponde àdirecção da seta no resguardo (4). Quando montar alâmina da serra (6), verifique se roda livremente na placa de corte (13) nas regulações de ângulo de 0° e45°.

1. Limpe alâmina da serra etodas as peças de

fixação que vão ser montadas.

2. Desaperte oparafuso de fixação (40) com

uma chave de fendas Philips, como indicado na Figura G1; AVISO! Não retire por completo oparafuso de fixação (40), afrouxe-oapenas.

3. Dobre oresguardo de protecção retráctil (5)

para cima até conseguir aceder facilmente ao parafuso de fixação (42), como indicado na Figura G2;

4. Insira achave hexagonal no parafuso de fixação

(42). Oresguardo de protecção retráctil (5) pode ser libertado, fica dobrado na chave hexa- gonal.

5. Monte aflange de montagem (41). Verifique se

os lados planos da flange de montagem cor- respondem aos lados planos do eixo da lâmina. Verifique também se olado convexo da flange de montagem está montado na parte exterior.

6. Rode oparafuso de fixação (42) erode-ocom

achave hexagonal e, ao mesmo tempo, carre-PT

gue no bloqueio do eixo (43) até ficar encaixa- do.

7. Segure com firmeza no bloqueio do eixo (43)

eaperte oparafuso de fixação (42), rodando- -opara aesquerda. Extracção de poeira (Fig. A, B, W, X) Forneça ventilação adequada no local de trabalho. Use protecção contra poeira. Apoeira produzida por materiais como tinta de chumbo ealguns tipos de madeira pode ser nociva para asua saúde. Ainalação desta poeira pode causar reacções alérgicas e/ou causar doenças respiratórias no utilizador ou nas pessoas que estejam por perto. Algumas poeiras, como as de carvalho ou faia, são classificadas como cancerí- genas, em especial em conjunto com aditivos para tratamento de madeira (cromatos, preservantes de madeira). Recomendamos vivamente que utilize um sistema de extracção de poeira adequado para omaterial, sempre que possível. Evite aacumulação de poeira no local de trabalho. Apoeira pode incendiar-se facilmente. Osistema de extracção de poeira pode ficar obs- truído com poeira, aparas ou fragmentos da peça de trabalho. Por conseguinte, deve ser limpo com frequência. Para fazê-lo:

1. Desligue aficha de alimentação da fonte de

2. Aguarde até alâmina da serra parar por com-

3. Se necessário, retire qualquer obstrução

Montar osaco de poeira (Fig. W) Carregue no grampo do saco de poeira (26) eencaixe-ona saco de poeira (28) na parte de trás da máquina. Osaco de poeira permanece fixado quando libertar ogrampo. Ligar um aspirador (Fig. X) Odispositivo de extracção de poeira deve ser adequado para omaterial que esteja aser trabalhado. Quando aspirar pó seco muito nocivo para asaúde ou cancerígeno, utilize um dispositivo de extracção de poeira especial. Pode ser ligado uma mangueira do aspirador àsaí- da de pó (28). Para fazê-lo, basta ligar amangueira do aspirador ao bico de extracção de poeira.

Antes de ligar amáquina, verifique sempre se alâmina da serra está montada correctamente. Alâmina deve rodar sem problemas. Verifique sempre os resguardos de protecção antes de utilizar amáquina. No que respeita atodos os cortes, deve garantir primeiro que alâmina da serra nun- ca entra em contacto com aprotecção, osistema de fixação da peça de trabalho ou outras peças de máquina. Retire os batentes auxiliares montados ou ajuste-os em conformidade. Suportar apeça de trabalho (Fig. H) As peças de trabalho devem ser sempre supor- tadas correctamente. As extensões da mesa (10) podem ser esticadas àesquerda eàdireita para apoiar apeça de trabalho. Para fazê-lo:

1. Afrouxe oparafuso de bloqueio da extensão da

2. Coloque aextensão da mesa (10) para aposi-

3. Aperte oparafuso de bloqueio da extensão da

mesa (34). Quando serrar peças de trabalho muito grandes, aextremidade livre de peças de trabalho compri- das deve ser instalada adicionalmente debaixo da peça de trabalho ou tem de ser apoiado. Fixar apeça de trabalho (Fig. H) As peças de trabalho devem ser sempre fixadas com firmeza. Ogrampo da peça de trabalho (21) pode ser colocado à esquerda e direita da peça de trabalho. Para fazê-lo:

1. Certifique-se de que a peça de trabalho é carre-

gada com firmeza contra a protecção (9);150

2. Insira o grampo da peça de trabalho (21) num

dos furos concebidos para esta finalidade, como se pode verificar na Figura H;

3. Ajuste a haste roscada do grampo da peça de

trabalho (21) à altura da peça de trabalho;

4. Aperte com firmeza a haste roscada do grampo

da peça de trabalho (21) para corrigir a altura da peça de trabalho. Para afrouxar, desaperte facilmente a haste roscada do grampo da peça de trabalho (21). O botão do grampo da peça de trabalho (44) pode ser utilizado para ajustar mais depressa a altura do grampo da peça de trabalho (21). Depois de ajustar a altura, aperte sempre com firmeza a haste roscada do grampo da peça de trabalho (21) para fixar a peça de trabalho. Ajustar a protecção (Fig. H) Ajuste sempre a protecção ao tipo de corte específico. Quando serrar ângulos de esquadria e/ou bisel, tem de mover a protecção ajustável (7), dependen- do da direcção de corte. Assim, a peça de trabalho é suportada sempre correctamente pela protecção, seja quais forem as condições. Para fazê-lo:

1. Afrouxe o parafuso de bloqueio da protecção

2. Ajuste a protecção de acordo com o corte preten-

dido. Para fazer cortes em esquadria ou rectos, é necessário mover a protecção para dentro na direcção da lâmina (máximo de 8 mm) sem tocar-lhe. Para fazer cortes em bisel, é necessá- rio mover a protecção para fora a partir da lâmina (máximo de 8 mm) sem tocar-lhe;

3. Aperte o parafuso de bloqueio da protecção

4. Para garantir que a lâmina não entra em contacto

com a protecção ajustável (35), é aconselhável fazer um teste do movimento da lâmina sem ligar a máquina. Regular o ângulo de esquadria (Fig. A) O ângulo de esquadria pode ser ajustado entre 45° para a esquerda e 45° para a direita. Para uma regulação rápida e rigorosa de ângulos de esquadria utilizados com frequência, a mesa da serra tem pre- definições de ângulos de 0°, 15°, 22,5°, 30° e 45°. Regular o ângulo de esquadria para um valor predefinido:

1. Afrouxe o botão de regulação da esquadria

2. Puxe a patilha de regulação de esquadria (15)

e rode a mesa (11) para a esquerda ou direita para a predefinição pretendida. O ângulo pode ser lido na régua para ângulo de esquadria (16) utilizando o indicador do ângulo de esquadria (17).

3. Liberte a patilha. A patilha deve fazer uma certa

pressão para encaixar na saliência da predefini- ção.

4. Aperte o botão de regulação da esquadria (14).

Regular o ângulo de esquadria para um ângulo predefinido:

1. Afrouxe o botão de regulação da esquadria

2. Puxe a patilha de regulação de esquadria (15) e

rode a mesa (11) para a esquerda ou direita para a posição pretendida. O ângulo pode ser lido na régua para ângulo de esquadria (16) utilizando o indicador do ângulo de esquadria (17).

3. Liberte a patilha e aperte o parafuso de regula-

ção de esquadria (14). Regular o ângulo de bisel (Fig. A, B) O ângulo de bisel pode ser regulado entre 0° e +45° para a esquerda. Para fazê-lo:

1. Afrouxe o botão de regulação de regulação do

2. Incline a serra com a pega (2) até o indicador

(19) ler a posição pretendida na régua do ângulo de bisel (20);

3. Aperte o botão de regulação de regulação do

bisel (22). Ligar/desligar a máquina (Fig. A)

• Para ligar a máquina, mantenha o botão de des- bloqueio (1) premido e, em seguida, carregue no botão para ligar/desligar (3).

• Para parar a máquina, liberte o interruptor para ligar/desligar (3). Fazer um corte transversal (Fig. I, J) Siga estes passos para fazer um corte perpendicu- lar ao grão da madeira:

Ajuste o ângulo de esquadria e o ângulo de bisel para 0°;PT

2. Coloque aprotecção ajustável na posição inte-

rior, na direcção da lâmina. Adistância máxima entre aprotecção ajustável (35) ealâmina da serra (6) é de 8 mm, como indicado na Figura J. Certifique-se de que aprotecção não toca na lâmina.

3. Fixe apeça de trabalho com firmeza;

4. Ligue amáquina. Certifique-se de que alâmina

da serra atingiu avelocidade máxima;

5. Em seguida, desça apega lentamente para

que alâmina da serra corta apeça de trabalho epassa através da ranhura na mesa. Não aplique demasiada pressão na serra, deixe amáquina executar otrabalho;

6. Puxe apega com cuidado para cima novamente

edesligue-a, libertando ointerruptor. Fazer um corte de esquadria (Fig. J, K) Siga estes passos para fazer um corte em ângulo na superfície da madeira:

1. Ajuste oângulo de esquadria para aposição

pretendida eoângulo de bisel para 0°;

2. Coloque aprotecção ajustável na posição inte-

rior, na direcção da lâmina. Adistância máxima entre aprotecção ajustável (35) ealâmina da serra (6) é de 8 mm, como indicado na Figura J. Certifique-se de que aprotecção não toca na lâmina.

3. Fixe apeça de trabalho com firmeza;

4. Ligue amáquina. Certifique-se de que alâmina

da serra atingiu avelocidade máxima;

5. Em seguida, desça apega lentamente para

que alâmina da serra corta apeça de trabalho epassa através da ranhura na mesa. Não aplique demasiada pressão na serra, deixe amáquina executar otrabalho;

6. Puxe apega com cuidado para cima novamente

edesligue-a, libertando ointerruptor. Fazer um corte de bisel (Fig. L, M) Siga estes passos para fazer um corte em ângulo na extremidade da madeira:

1. Ajuste oângulo de esquadria para 0° eoângulo

de bisel para aposição pretendida;

2. Coloque aprotecção ajustável na posição ex-

terior, afastada da lâmina. Adistância máxima entre aprotecção ajustável (35) ealâmina da serra (6) é de 8 mm, como indicado na Figura M. Certifique-se de que aprotecção não toca na lâmina.

3. Fixe apeça de trabalho com firmeza. Asseg-

ure-se de que ogrampo da peça de trabalho é colocado no lado direito;

4. Ligue amáquina. Certifique-se de que alâmina

da serra atingiu avelocidade máxima;

5. Em seguida, desça apega lentamente para

que alâmina da serra corta apeça de trabalho epassa através da ranhura na mesa. Não aplique demasiada pressão na serra, deixe amáquina executar otrabalho;

6. Puxe apega com cuidado para cima novamente

edesligue-a, libertando ointerruptor. Fazer um corte composto (Fig. M, N) Siga estes passos para fazer uma combinação de um corte de esquadria ebisel:

1. Ajuste oângulo de esquadria eoângulo de

bisel para aposição pretendida;

2. Coloque aprotecção ajustável na posição ex-

terior, afastada da lâmina. Adistância máxima entre aprotecção ajustável (35) ealâmina da serra (6) é de 8 mm, como indicado na Figura M. Certifique-se de que aprotecção não toca na lâmina.

3. Fixe apeça de trabalho com firmeza. Asseg-

ure-se de que ogrampo da peça de trabalho é colocado no lado direito;

4. Ligue amáquina. Certifique-se de que alâmina

da serra atingiu avelocidade máxima;

5. Em seguida, desça apega lentamente para

que alâmina da serra corta apeça de trabalho epassa através da ranhura na mesa. Não aplique demasiada pressão na serra, deixe amáquina executar otrabalho;

6. Puxe apega com cuidado para cima novamente

edesligue-a, libertando ointerruptor. Utilizar afunção de encaixe Para peças de trabalho extra largas, amáquina está equipada com uma função deslizante. Quando utilizar afunção de encaixe, certifique-se de que afrouxa oparafuso de bloqueio das guias telescópicas (29). Puxe apega (2) para longe da protecção (9) até a lâmina da serra ficar à frente da peça de trabalho. Empurre lentamente o braço da ferramenta para baixo utilizando a pega e, em seguida, empurre a pega (2) na direcção da protecção (9) e serre através da peça de trabalho com um avanço uniforme. Para as peças de trabalho pequenas, é possível fixar a função de encaixe na posição traseira152

da serra com o parafuso de bloqueio das guias telescópicas (29). Se for necessária uma largura de corte superior, deve desapertar o parafuso de bloqueio das guias telescópicas (29). Utilizar o batente longitudinal (Fig. O) O batente longitudinal (8) nas extensão da mesa esquerda e direita (10) pode ser utilizado para ser- rar facilmente as peças de trabalho com o mesmo comprimento.

1. Mova o batente longitudinal (8) para cima;

2. Afrouxe o parafuso de bloqueio da extensão da

3. Regule a extensão da mesa (10) para o compri-

4. Aperte o parafuso de bloqueio da extensão da

mesa (34). Ajustar o batente de profundidade (Fig. P) O batente de profundidade pode ser ajustado para limitar a profundidade de corte. Isto pode ser utilizado para serrar facilmente uma ranhura. Para fazê-lo:

1. Afrouxe a porca serrilhada para regular a

2. Ajuste o botão de regulação de profundidade

(24) para a profundidade pretendida;

Aperte a porca serrilhada para regular a profundi- dade (45). Ligar/desligar o laser (Fig. B) Carregue no interruptor do laser (46) para ligar ou desligar o laser. O interruptor do laser (46) também serve para ligar a luz de trabalho LED. Regulação por incrementos Antes de efectuar qualquer tarefa de ajuste, desligue a ficha de alimentação. Para garantir um corte rigoroso, as regulações básicas da serra devem ser verificadas e ajustadas antes da primeira utilização, bem como as neces- sárias após utilização intensiva. Para fazê-lo, são necessárias ferramentas especiais adequadas. O departamento pós-vendas da Vonroc ajuda a efec- tuar este trabalho de maneira rápida e fiável. Regulação do laser por incrementos (Fig. Q) Nota: Para testar o funcionamento do laser, a ferramenta eléctrica deve ser ligada à fonte de alimentação. Quando regular o laser (por exemplo, quando mover o braço da ferramenta), nunca carregue no interruptor para ligar/ desligar. O arranque acidental da ferramen- ta eléctrica pode causar ferimentos. Se o laser (18) deixar de indicar a linha de corte correcta, pode regular o laser novamente. Para fazê-lo:

1. Abra os parafusos da tampa (47) para retirar a

2. Afrouxe os parafuso de regulação do laser (48)

e regule o laser, movendo-o até o feixe laser tocar nos dentes da lâmina da serra (6);

3. Aperte ambos os parafusos da tampa (47) para

montar a tampa dianteira. Regulação por incrementos do ângulo de bisel de 0° (Fig. R, S)

1. Regule o ângulo de esquadria e de bisel para

2. Baixe a pega (2) e fixá-la utilizando o botão de

bloqueio da posição (38);

3. Bloqueie o movimento deslizante, utilizando o

parafuso de bloqueio das guias telescópicas (29);

4. Regule um calibre de ângulo para 90° e colo-

que-o em cima da mesa (11), como indicado na Figura R. A perna do calibre de ângulo deve estar alinhada com a lâmina da serra (6), ao longo de todo o comprimento;

5. Afrouxe a porca de travamento do ângulo de

6. Regule o parafuso do batente do ângulo de

bisel de 0° (32) até a perna do calibre de ângulo ficar alinhada com a lâmina da serra ao longo de todo o comprimento;

7. Volte a apertar a porca de travamento do ângu-

lo de bisel de 0° (50). Em seguida, verifique a posição do indicador de ângulo (19). Se necessário, afrouxe o ponteiro com uma chave de fendas Philips, regule para a posição 0° na régua do ângulo de bisel (20) e aperte de novo o parafuso de fixação. Regulação por incrementos do ângulo de bisel de 45° (Fig. R, T)

1. Regule o ângulo de esquadria e de bisel para

2. Baixe a pega (2) e fixá-la utilizando o botão de

bloqueio da posição (38);

3. Bloqueie o movimento deslizante, utilizando o

parafuso de bloqueio das guias telescópicas (29);

4. Regule um calibre de ângulo para 90° e colo-

que-o em cima da mesa (11), como indicado na Figura T. A perna do calibre de ângulo deve estar alinhada com a lâmina da serra (6), ao longo de todo o comprimento;

5. Afrouxe a porca de travamento do ângulo de

6. Regule o parafuso do batente do ângulo de bi-

sel de 45° (31) até a perna do calibre de ângulo ficar alinhada com a lâmina da serra ao longo de todo o comprimento;

7. Volte a apertar a porca de travamento do ângu-

lo de bisel de 45° (49). Em seguida, verifique a posição do indicador de ângulo (19). Se necessário, afrouxe o ponteiro com uma chave de fendas Philips, regule para a posição 45° na régua do ângulo de bisel (20) e aperte de novo o parafuso de fixação. Regulação por incrementos do ângulo de esquadria de 0° (Fig. U, V)

1. Regule um calibrador de ângulo de 0° na mesa

(11) e posicione-o entre a protecção (9) e a lâmi- na da serra (6);

2. A perna do calibrador de ângulo deve ficar

alinhada com a lâmina da serra (6) ao longo do comprimento;

3. Afrouxe os quatro parafusos da protecção (51)

e regule a protecção (9) até a perna do calibre de ângulo ficar alinhada com a lâmina da serra ao longo de todo o comprimento;

Volte a apertar os quatro parafusos da protecção (51) novamente. Em seguida, verifique a posição do indicador de ângulo (17). Se necessário, afrouxe o ponteiro com uma chave de fendas Phi- lips, regule para a posição 0° na régua do ângulo de esquadria (16) e aperte de novo o parafuso de fixação.

Certifique-se sempre de que a máquina não está ligada à rede eléctrica quando efectuar tarefas de manutenção no mecanismo. Limpe a caixa da máquina com frequência com um pano macio, de preferência após cada utilização. Certifique-se de que as aberturas de ventilação não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gaso- lina, álcool, amoníaco, etc. Este tipo de produtos químicos danificam os componentes sintéticos. Limpeza dos resguardos de protecção Antes de utilizar a máquina, verifique sempre se o resguardo de protecção (4) e o resguardo de protecção retráctil (5) apresentam resíduos. Retire a serradura e as farpas utilizando uma escova ou uma ferramenta semelhante. Substituir a inserção da mesa Substitua de imediato as inserções de mesa danificadas. Se uma inserção da mesa (13) estiver danificada, há o risco de peças pequenas fiquem presas entre a inserção da mesa e a lâmina da serra, bloquean- do a lâmina da serra. Para substituir a inserção da mesa:

1. Retire os parafusos da inserção da mesa com

uma chave de fendas Philips. Se necessário, regule o ângulo de esquadria e bisel para ter acesso a estes parafusos;

2. Retire a inserção da mesa;

3. Instale a nova inserção da mesa;

4. Aperte os parafusos com uma chave de fendas

Philips. Guias telescópicas A sujidade pode danificar as guias telescópicas (25) e, por conseguinte, o funcionamento da máquina.

• Limpe as guias telescópicas regularmente com um pano macio;

• Deite algum óleo lubrificante nas guias tele- scópicas;

• Mova a serra de meia-esquadria para trás e para a frente para que o óleo fique totalmente espalhado sobre as guias.154

AMBIENTE Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequa- dos. Apenas para os países da CE Não elimine as ferramentas eléctricas em conjun- to com os resíduos domésticos. De acordo com a directiva europeia 2012/19/UE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica. GARANTIA Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o produto apresentar qual- quer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente. As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;

• Se a ferramenta foi utilizada de maneira abusi- va, indevida ou a manutenção for efectuada de maneira incorrecta;

• Se forem utilizadas peças sobresselentes não originais. Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implí- citas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fins específicos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limit- ados a reparar ou substituir as unidades ou peças que não estejam em conformidade. O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especifi- cações podem ser alteradas sem aviso prévio.HU
