NÁVOD K OBSLUZE MS502AC Vonroc

Překlad původního návodu 168 TR Orijinal talimatların çevirisi 182WWW.VONROC.COM

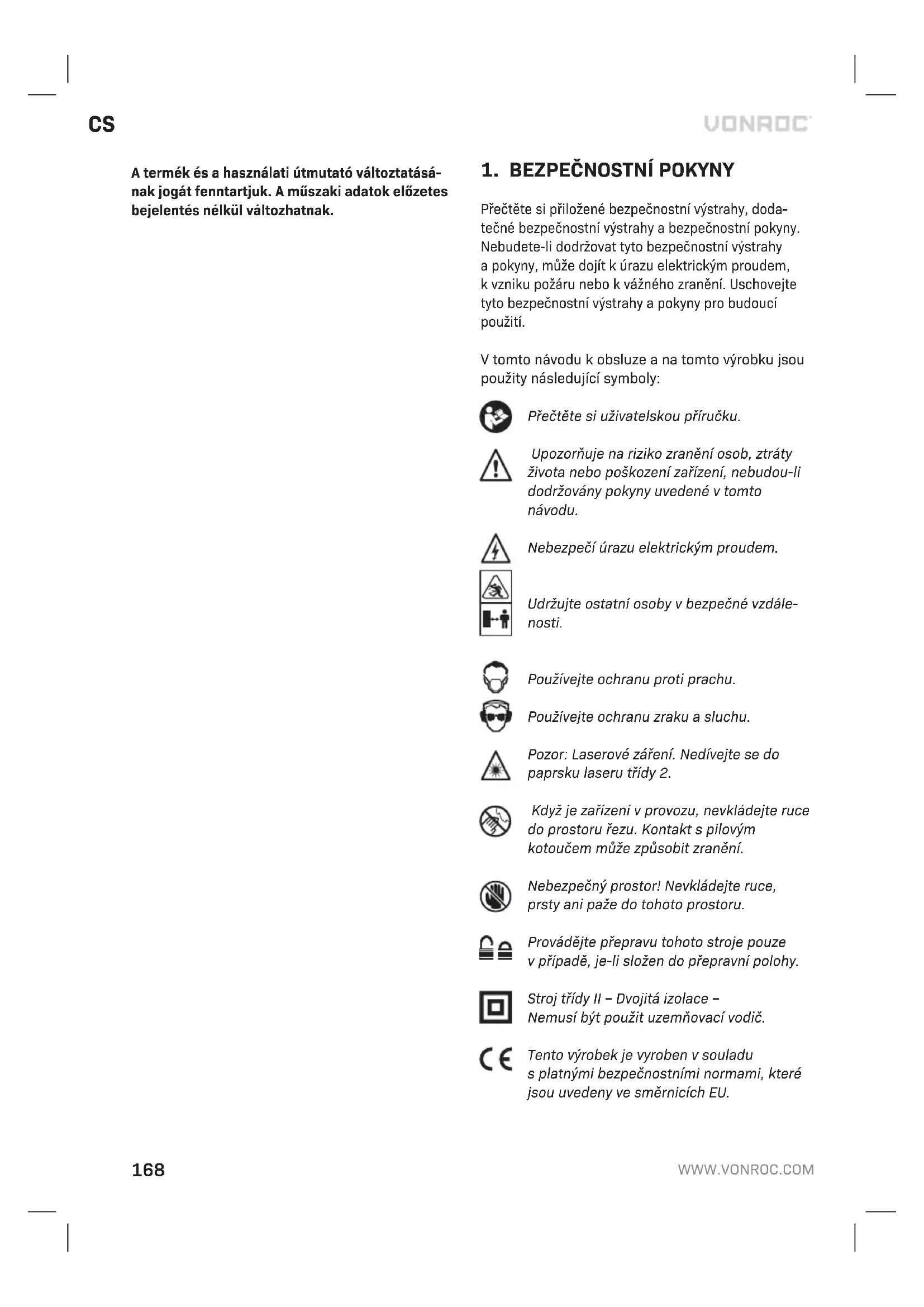

Přečtěte si přiložené bezpečnostní výstrahy, doda- tečné bezpečnostní výstrahy abezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy apokyny, může dojít kúrazu elektrickým proudem, kvzniku požáru nebo kvážného zranění. Uschovejte tyto bezpečnostní výstrahy apokyny pro budoucí použití. Vtomto návodu kobsluze ana tomto výrobku jsou použity následující symboly: Přečtěte si uživatelskou příručku. Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené vtomto návodu. Nebezpečí úrazu elektrickým proudem. Udržujte ostatní osoby vbezpečné vzdále- nosti. Používejte ochranu proti prachu. Používejte ochranu zraku asluchu. Pozor: Laserové záření. Nedívejte se do paprsku laseru třídy 2. Když je zařízení vprovozu, nevkládejte ruce do prostoru řezu. Kontakt spilovým kotoučem může způsobit zranění. Nebezpečný prostor! Nevkládejte ruce, prsty ani paže do tohoto prostoru. Provádějte přepravu tohoto stroje pouze vpřípadě, je-li složen do přepravní polohy. Stroj třídy II – Dvojitá izolace – Nemusí být použit uzemňovací vodič. Tento výrobek je vyroben vsouladu splatnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.CS

Nastavitelné vodítko musí být při řezání pokosových/šikmých řezů vytaženo ven. Ø30mm Ømax. 254mm Věnujte pozornost rozměrům pilového kotouče. Otvor na pilovém kotouči musí sedět na hřídeli nářadí bez jakékoli vůle. Musíte-li použít redukce, zajistěte, aby byly rozměry redukce vhodné pro tloušťku kotouče aprůměr otvoru vkotouči, ale také pro průměr hřídele nářadí. Pokud je to možné, použijte redukce dodávané spilovým kotoučem. Průměr pilového kotouče se musí shodovat sinformacemi uvedenými na symbolu. ZÁKLADNÍ BEZPEČNOSTNÍ VÝSTRAHY PRO

VAROVÁNÍ! Přečtěte si všechny bezpečnost- ní výstrahy avšechny pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy apokyny, může dojít kúrazu elektrickým proudem, ke vzniku požáru nebo kvážnému zranění. Uschovejte všechny bezpečnostní výstrahy apoky- ny pro budoucí použití. Termín „elektrické nářadí“ vtěchto varováních odkazuje na elektrické nářadí napájené zelektrické sítě (snapájecím kabelem) nebo zakumulátoru (bez napájecího kabelu).

1) Bezpečnost pracovního prostoru

a) Udržujte čistotu na pracovišti azajistěte jeho řádné osvětlení. Neuklizená nebo tmavá místa přivolávají nehody. b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa spřítomností hořlavých kapalin, plynů nebo prachu. Velek- trickém nářadí dochází kjiskření, které může způsobit vznícení prachu nebo výparů. c) Při práci stímto elektrickým nářadím udržujte děti aokolo stojící osoby vbezpečné vzdá- lenosti. Rozptylování může způsobit ztrátu kontroly nad nářadím.

2) Elektrická bezpečnost

a) Zástrčka napájecího kabelu nářadí musí odpo- vídat zásuvce. Zástrčku nikdy žádným způso- bem neupravujte. Nepoužívejte uuzemněného elektrického nářadí žádné adaptéry zástrček. Neupravené zástrčky aodpovídající zásuvky sníží riziko úrazu elektrickým proudem. b) Vyvarujte se kontaktu suzemněnými povrchy, jako jsou potrubí, radiátory, trouby aledničky. Dojde-li kuzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem. c) Nevystavujte elektrické nářadí dešti ani vlh- kému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem. d) Nezacházejte špatně snapájecím kabelem. Nikdy nepoužívejte napájecí kabel pro přená- šení nebo tahání tohoto elektrického nářadí anetahejte za tento kabel při odpojování zástr- čky od zásuvky. Dbejte na to, aby tento kabel nepřecházel přes horké amastné povrchy nebo přes ostré hrany, aaby se nedostal do kontaktu spohybujícími se částmi. Poškozené nebo za- motané kabely zvyšují riziko úrazu elektrickým proudem. e) Používáte-li elektrické nářadí venku, použí- vejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem. f) Musíte-li používat toto elektrické nářadí ve vlh- kém prostředí, používejte velektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

Při práci stímto elektrickým nářadím buďte stále pozorní, sledujte, co provádíte, apoužívej- te zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při práci selektrickým nářadím může způsobit velmi vážná zranění. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostřed- ky, jako jsou maska proti prachu, neklouzavá pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány vpřísluš- ných podmínkách, zmenšují riziko způsobení zranění osob.170

c) Zabraňte náhodnému spuštění nářadí. Před připojením elektrického nářadí knapájecímu zdroji nebo před vložením akumulátoru do ná- řadí také před zvednutím nářadí nebo před jeho přenášením se ujistěte, zda je vypínač na nářadí vpoloze vypnuto. Přenášení elektrického nářadí sprstem na spínači nebo připojení elektrického nářadí ke zdroji elektrické energie, je-li spínač vpoloze zapnuto, zvyšuje pravděpodobnost vzniku nehod. d) Před zapnutím elektrického nářadí vždy od- straňte všechny klíče aseřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způso- bit zranění osob. e) Nepřeceňujte své síly. Vždy udržujte správný postoj arovnováhu. Tak si zachováte lepší kont- rolu nad nářadím vneočekávaných situacích. f) Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte vlasy, oblečení arukavice vbezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi. g) Jsou-li zařízení vybavena adaptérem pro připo- jení odsávacího systému, ujistěte se, zda je od- sávací zařízení správně připojeno azda správně plní svoji funkci. Použití odsávání prachu může snížit rizika spojená prací vprašném prostředí.

Nedovolte, aby jistota získaná častým použí- váním nářadí vedla ke snížení vaší pozornosti aignorování zásad bezpečné práce snářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.

4) Použití elektrického nářadí ajeho údržba

a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe abezpečněji, je-li použito pro práce, pro které je určeno. b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Elektrické nářadí, které nelze ovládat pomocí spouštěcího spínače, je velmi nebezpečné amusí být opra- veno. c) Před prováděním jakéhokoliv seřízení, před výměnou příslušenství nebo před uložením odpojte napájecí kabel nářadí od napájecího zdroje nebo znářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí. d) Uložte nepoužívané elektrické nářadí mimo dosah dětí anedovolte osobám, které nejsou obeznámeny stímto nářadím nebo stěmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je vrukách neproškolených osob nebezpečné. e) Provádějte údržbu elektrického nářadí. Zkon- trolujte nevyrovnání nebo váznutí pohyblivých částí, poškození součástí ajiné stavy, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, zajistěte jeho opravu dříve, než ho použijete. Mnohé nehody bývají způsobeny nedostatečnou údržbou elek- trického nářadí. f) Udržujte řezné nástroje ostré ačisté. Usprávně udržovaných řezných nástrojů sostrými řeznými břity je menší pravděpodobnost jejich zablokování alépe se snimi pracuje. g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. vsouladu stěmito pokyny aberte vúvahu pracovní podmínky apráci, která má být provedena. Použití elektrického nářadí pro práce, pro které není určeno, může vést knebez- pečným situacím. h) Dbejte na to, aby byly rukojeti aúchopné povrchy suché, čisté azbavené olejů amaziv. Kluzké rukojeti aúchopné plochy neumožňují bezpečnou manipulaci aovládání nářadí vneočekávaných situacích.

5) Použití aúdržba akumulátorového nářadí

Knabíjení používejte výhradně nabíječku přede- psanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu. b) Používejte elektrické nářadí pouze spředepsa- nými akumulátory. Použití jiných typů akumulá- toru může způsobit požár nebo zranění. c) Když akumulátor nepoužíváte, uložte jej mimo dosah kovových předmětů, jako jsou kancelář- ské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které by mohly zkratovat jeho kontakty. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.

Za nevhodných podmínek může zakumulátoru unikat kapalina. Vyvarujte se kontaktu stouto kapalinou. Dojde-li knáhodnému kontaktu stouto kapalinou, zasažené místo omyjte vodou. Dosta- ne-li se kapalina do očí, ihned si je vypláchněte vodou avyhledejte lékařskou pomoc. UnikajícíCS

kapalina zakumulátoru může způsobit podráždění pokožky nebo popáleniny. e) Nepoužívejte poškozený nebo upravený akumu- látor či nářadí. Poškozené nebo upravené aku- mulátory se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpečí zranění. f) Nevystavujte akumulátor nebo nářadí ohni ani nadměrným teplotám. Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA: Teplota „130 °C“ odpovídá teplotě „265 °F“. g) Dodržujte všechny pokyny pro nabíjení ane- nabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný vtěchto pokynech. Ne- správné nabíjení nebo nabíjení při teplotě mimo předepsaný rozsah může poškodit akumulátor azvýšit nebezpečí vzniku požáru.

a) Svěřte opravu svého elektrického nářadí pouze osobě spříslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.

Nikdy neopravujte poškozené akumulátoro- vé moduly. Opravy akumulátorů smí provádět výhradně výrobce nebo technik autorizovaného servisu.

SPECIFICKÉ BEZPEČNOSTNÍ POKYNY

• Pokosové pily jsou určeny pro řezání dřeva nebo výrobků na bázi dřeva; nesmí se používat srozbrušovacími kotouči na řezání železných materiálů, jako jsou kulatiny, tyče, svorníky atd. Prach ztakových materiálů způsobuje zabloko- vání pohyblivých dílů, jako je spodní kryt. Jiskry vznikající při řezání kovů způsobí vznícení spodní- ho krytu, vložky stolu adalších plastových dílů.

• Kdykoli je to možné, používejte kupnutí obrobku svorky. Budete-li obrobek přidržovat rukou, vaše ruka musí být vždy ve vzdálenosti minimálně 100 mm od jedné nebo druhé strany pilového kotou- če. Nepoužívejte tuto pilu pro řezání obrobků, které jsou příliš malé na to, aby byly bezpečně upnuty nebo drženy rukou. Bude-li se vaše ruka nacházet příliš blízko upilového kotouče, bude hrozit zvýšené riziko zranění způsobeného tímto pilovým kotoučem.

• Obrobek musí být vnehybné poloze amusí být upnutý nebo opřený ovodítko astůl pily. Nevtlačujte obrobek do pilového kotouče anikdy neřežte volně od ruky. Nezajištěné nebo pohy- bující se obrobky by mohly být vysokou rychlostí odmrštěny, atak by mohly způsobit zranění.

• Protlačujte pilový kotouč přes obrobek. Nepro- tahujte pilový kotouč přes obrobek. Chcete-li provést řez, zvedněte hlavu pily apřetáhněte ji směrem ksobě nad obrobkem, aniž byste prová- děli řez. Zapněte motor, stlačte hlavu pily smě- rem dolů aprotlačte pilový kotouč přes obrobek. Řezání přitahováním kotouče pravděpodobně způsobí, že pilový kotouč vystoupá na horní část obrobku acelá sestava bude prudce odhozena směrem na obsluhu.

• Nikdy neprovádějte křížení rukou přes určenou čáru řezu, ato před iza pilovým kotoučem. Drže- ní obrobku, máte-li překřížené ruce, to znamená, že budete držet obrobek na pravé straně pilového kotouče levou rukou anaopak, je velmi nebez- pečné.

• Nesahejte rukama za vodítko do vzdálenosti menší než 100 mm od jedné nebo druhé strany pilového kotouče, abyste odstranili odřezky dřeva nebo zjakéhokoli jiného důvodu, je-li pilový kotouč vpohybu. Blízkost pilového kotouče uvaší ruky nemusí být zřejmá, atak může dojít kvašemu vážnému zranění.

• Obrobek před řezáním vždy zkontrolujte. Je-li obrobek ohnutý nebo deformovaný, upněte jej vnější vyklenutou částí směrem kvodítku. Vždy se ujistěte, zda mezi obrobkem, vodítkem asto- lem podél čáry řezu není žádná vůle. Ohnutý nebo deformovaný obrobek se může během řezání kroutit nebo posouvat amůže způsobit zabloko- vání rotujícího pilového kotouče. Vobrobku nesmí být žádné hřebíky nebo cizí předměty.

• Nepoužívejte tuto pilu, dokud nebudou zjejího stolu odstraněny všechny nástroje, odřezky dřeva atd., mimo samotný obrobek. Malé kousky dřeva nebo jiné předměty, které se dostanou do kontaktu srotujícím pilovým kotoučem, mohou být odmrštěny vysokou rychlostí.

• Vždy řežte pouze jeden obrobek. Více obrobků položených na sobě nemůže být odpovídajícím způsobem upnuto nebo podepřeno aběhem řezání může dojít kjejich posuvu akzablokování pilového kotouče.

• Zajistěte, aby byla tato pokosová pila před použitím namontována nebo umístěna na rovné apevné pracovní ploše. Rovný apevný pracovní172

povrch snižuje riziko způsobení nestability této pokosové pily.

• Plánujte si svou práci. Provádíte-li změnu nasta- vení úhlu šikmého nebo pokosového řezu, vždy se ujistěte, zda je správně seřízeno nastavitelné vodítko, aby podpíralo obrobek aaby nemohlo dojít ke kontaktu spilovým kotoučem nebo ochranným systémem. Bez zapnuté pily abez obrobku na stole pily proveďte ramenem pily kompletní simulovaný řez, abyste se ujistili, zda nebude hrozit žádné riziko pořezání vodítka pily.

• Budete-li pracovat sobrobky, které budou širší nebo delší než horní stůl pily, používejte odpoví- dající podpěry, jako jsou prodloužení stolu, sto- jany atd. Obrobky, které jsou delší nebo širší než stůl této pokosové pily akteré nejsou bezpečně podepřeny, se mohou převrátit. Dojde-li kpře- vrácení odřezané části nebo obrobku, může dojít kzvednutí spodního krytu nebo kjejich odmrštění rotujícím pilovým kotoučem.

• Nepoužívejte další osobu jako náhradu za pro- dloužení stolu nebo jako doplňkovou podpěru. Nestabilní podpěra obrobku může způsobit za- blokování pilového kotouče nebo posuv obrobku během řezání avaše následné vtažení ivtažení vašeho pomocníka do rotujícího pilového kotouče.

• Odřezaná část obrobku nesmí být žádným způ- sobem zaseknuta nebo přitisknuta krotujícímu pilovému kotouči. Je-li odřezaný kus omezen vpohybu, například pomocí délkových dorazů, může se zaklínit proti pilovému kotouči amůže být prudce odmrštěn.

• Vždy používejte svorky nebo upínací přípravky určené pro řádné podepření kulatých materiálů, jako jsou kulatina nebo potrubí. Tyče mají ten- denci se během řezání odvalovat, což způsobuje „zakousnutí“ pilového kotouče avtažení obrobku isvaší rukou do pilového kotouče.

• Před kontaktem sobrobkem nechejte pilový kotouč dosáhnout maximálních otáček. Tak je sníženo riziko odmrštění obrobku.

• Dojde-li kzablokování obrobku nebo pilového kotouče, vypněte tuto pokosovou pilu. Počkejte, dokud nedojde kzastavení všech pohybujících se částí aodpojte zástrčku napájecího kabelu od zásuvky anebo vyjměte znářadí akumulátor. Po- tom proveďte uvolnění zablokovaného materiálu. Budete-li pokračovat vpráci se zablokovaným obrokem, mohlo by dojít kztrátě kontroly nebo kpoškození této pokosové pily.

• Po dokončení řezu uvolněte spouštěcí spínač, držte hlavu pily se spodní poloze apřed odstra- něním odřezané části počkejte na zastavení pilového kotouče. Sahání rukou do blízkosti rotujícího pilového kotouče je nebezpečné.

• Držte pevně rukojeť při provádění neúplného řezu nebo při uvolnění spouštěcího spínače, dokud nebude hlava pily zcela ve své spodní poloze. Brzdný účinek pily může způsobit, že bude hlava pily náhle stažena směrem dolů, což zvyšuje riziko zranění.

• Udržujte pracovní prostor včistotě. Nebezpečné jsou zejména materiálové směsi. Prach zlehkých kovů může způsobit požár nebo explozi.

• Nepoužívejte tupé, prasklé, deformované nebo poškozené pilové kotouče. Tupé nebo nesprávně nastavené pilové kotouče vytváří úzký řez způso- bující nadměrné tření, ohýbání pilového kotouče azpětné rázy.

• Nepoužívejte pilové kotouče vyrobené zrych- lořezné oceli (HSS). Tyto pilové kotouče mohou snadno prasknout.

Vždy používejte pilové kotouče se správnou velikostí atvarem upínacího otvoru (hranatý akulatý). Pilové kotouče supínacími otvory, které neodpovídají montážním prvkům pily, nebudou při otáčení vystředěné, což způsobí ztrátu kontroly nad pilou.

• Nenahrazujte zabudovaný laser laserem jiného typu. Laser, který není kompatibilní stímto elektrickým nářadím, by mohl představovat riziko zranění osob.

• Nikdy zprostoru řezu neodstraňujte odřezky, dřevěné piliny atd., je-li tato pila stále vchodu. Vždy nejdříve nastavte rameno pily zpět do ne- utrální polohy apotom proveďte vypnutí pily.

• Nedotýkejte se pilového kotouče po ukončení práce, dokud nevychladne. Při řezání jsou pilové kotouče velmi horké.

• Dbejte na to, aby byly výstražné štítky na stroji stále čitelné.

• Zasáhne-li laserový paprsek váš zrak, musíte okamžitě zavřít oči aotočit hlavu směrem od tohoto paprsku.

• Nepoužívejte žádné optické přístroje, jako je například dalekohled, abyste si prohlédli zdroj laserového záření. Takový úkon může poškodit váš zrak.

• Nemiřte laserovým paprskem na osoby, které se dívají do dalekohledů nebo do podobných přístrojů. Takový úkon může poškodit jejich zrak.CS

• Neprovádějte žádné úpravy tohoto laserového přístroje. Možnosti nastavení popsané vtěchto pokynech pro obsluhu mohou být bezpečně pou- žity.

• Nestůjte vose pilového kotouče před tímto elektrickým nářadím. Vždy stůjte na jedné nebo druhé straně pilového kotouče. Tak budete chránit své tělo před možným zpětným rázem.

• Udržujte ruce, prsty apaže vbezpečné vzdále- nosti od rotujícího pilového kotouče.

• Nesahejte jednou rukou přes druhou, stojíte-li před ramenem pily.

• Zabraňte přehřívání zubů pilového kotouče. Dojde-li kpřehřátí pilového kotouče, zastavte tuto pilu. Před opětovným použitím této pily nechejte pilový kotouč vychladnout.

• Poškozený nebo opotřebovaný pilový kotouč ihned vyměňte.

• Používejte pouze pilové kotouče, které se shodují se specifikací uvedenou vtomto ná- vodu akteré byly testovány aoznačeny podle požadavků normy EN 847-1.

• Při řezání obloukových nebo kulatých obrobků musí být tyto obrobky speciálně zajištěny tak, aby nedošlo kjejich prokluzování. Na čáře řezu nesmí být žádná vůle mezi obrobkem, vodítkem astolem pily. Vpřípadě potřeby si budete mu- set vyrobit speciální upínací přípravky. Elektrická bezpečnost Vždy zkontrolujte, zda se napájecí napětí sítě shoduje snapájecím napětím na výkonovém štítku.

• Nepoužívejte tento stroj, je-li poškozen jeho napájecí kabel nebo zástrčka.

Používejte pouze prodlužovací kabely, které jsou vhodné pro příkon tohoto stroje akteré mají minimální průřez 1,5 mm

. Budete-li používat prodlužovací kabel na cívce, vždy odmotejte celý kabel.

2. INFORMACE ONÁŘADÍ

Určené použití Toto nářadí je navrženo jako stacionární stroj aje určeno pro provádění přímých podélných apříčných řezů dřeva. Mohou být prováděny pokosové řezy -45° až +45° ašikmé řezy -0° až +45°. Toto elek- trické nářadí snamontovaným pilovým kotoučem je navrženo sdostatečnou kapacitou pro řezání tvrdého aměkkého dřeva, ataké dřevotřískových adřevovláknitých desek. Tento pilový kotouč není určen pro řezání palivového dřeva. Nepoužívejte tuto pilu pro řezání jiných materiálů, než jsou mate- riály specifikované vtomto návodu. TECHNICKÉ ÚDAJE Model č. MS502AC Napětí 220–240 V~ Frekvence 50 HzPříkon 2000W S1, 2200W S6 25%Otáčky naprázdno 4 500/minÚhly pokosového řezu -45° <> +45°Úhly šikmého řezu -45° <> 0° doleva, jednoduchéSpecifikace pilového kotouče: Průměr Základní tloušťka kotouče Šířka řezu Průměr otvoru Počet zubůØ 254 mm1,6 mm2,8 mmØ 30 mm 60T Kapacita pily (výška × šířka): Pokosový 0° - šikmý 0° Pokosový 0° - šikmý 45° Pokosový 45° - šikmý 0° Pokosový 45° - šikmý 4590 × 340 mm45 × 340 mm90 × 240 mm45 × 240 mmMinimální rozměry obrobku 3 × 10 mmSpecifikace laseru: Třída Vlnová délka Výstup 650 nm< 1 mWHmotnost 14,3 kgLpa (akustický tlak) 101,6 + 3 dB(A)Lwa (akustický výkon) 114,6 + 3 dB(A)Hodnota vibrací <2,5 m/s

• S1, nepřetržitý provozní režim.

• S6, nepřetržitý provoz, pravidelné zatížení. Stejné pracovní cykly speriodou zatížení násle- dovanou periodou bez zatížení. Doba chodu 10 minut; pracovní cyklus je 25 % doby provozu.174

Úroveň vibrací Deklarovaná úroveň vibrací uvedená vtomto návo- du byla měřena vsouladu se standardní zkušební metodou předepsanou normou EN 60745. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou ataké při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích

• použití tohoto nářadí pro jiné aplikace nebo sodlišným nebo špatně udržovaným příslušen- stvím může značně zvýšit působení vibrací.

• doba, kdy je nářadí vypnuto nebo kdy je vcho- du, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit. Chraňte se před působením vibrací prováděním řád- né údržby tohoto nářadí ijeho příslušenství, udržujte ruce vteple aprovádějte práci správným způsobem POPIS Čísla vnásledujícím textu odkazují na obrázky na stranách 2–6.

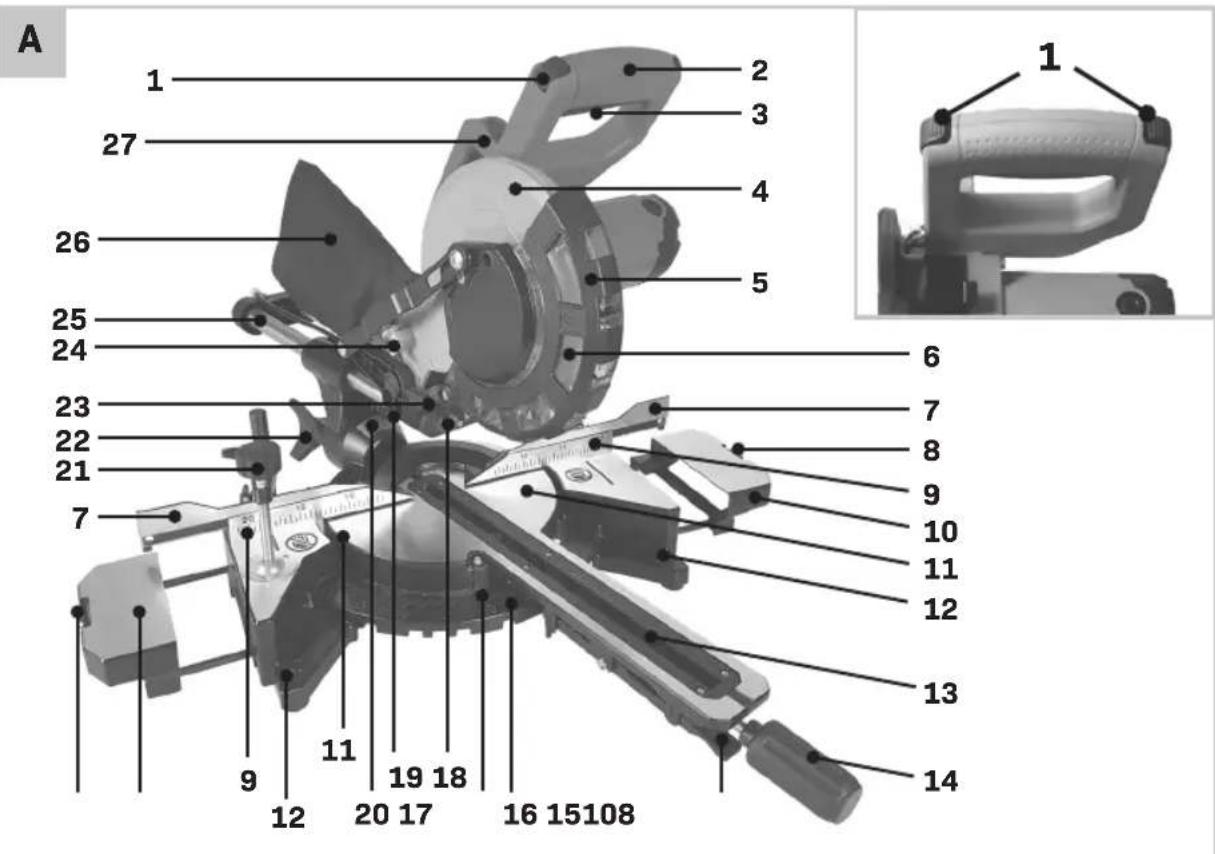

1. Odjišťovací tlačítko

7. Nastavitelné vodítko

10. Prodloužení stolu

14. Upínací šroub pro nastavení pokosových řezů

15. Páka pro nastavení pokosového řezu

16. Měřítko úhlů pokosového řezu

17. Indikátor úhlu pokosového řezu

19. Indikátor úhlu šikmého řezu

20. Měřítko úhlů šikmého řezu

22. Upínací šroub úhlu šikmého řezu

24. Šroub hloubkového dorazu

27. Rukojeť pro přenášení

28. Výstup pro odvod prachu

29. Upínací šroub pro vodicí tyče

30. Zadní chránič proti překlopení

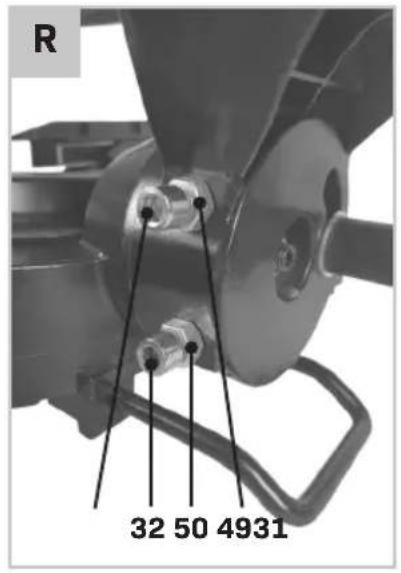

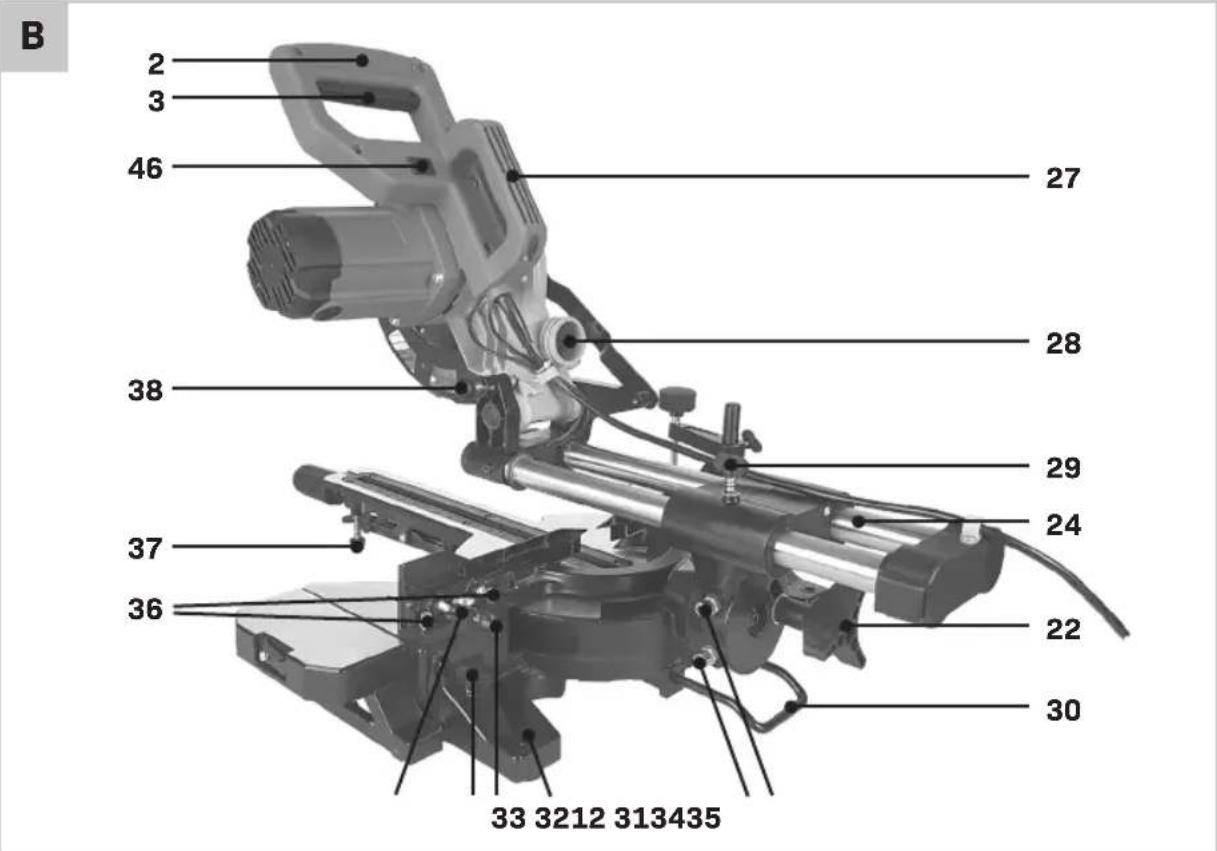

31. Dorazový šroub pro úhel šikmého řezu 45°

32. Dorazový šroub pro úhel šikmého řezu 0°

33. Zajišťovací šroub pro upínací svorky obrobku

34. Upínací šroub prodloužení stolu

35. Upínací šroub nastavitelného vodítka

36. Seřizovací šroub vodítka

37. Přední chránič proti překlopení

38. Zajišťovací kolík polohy

43. Zajištění hřídele

44. Upínací šroub svorky obrobku

45. Rýhovaná matice pro nastavení hloubky

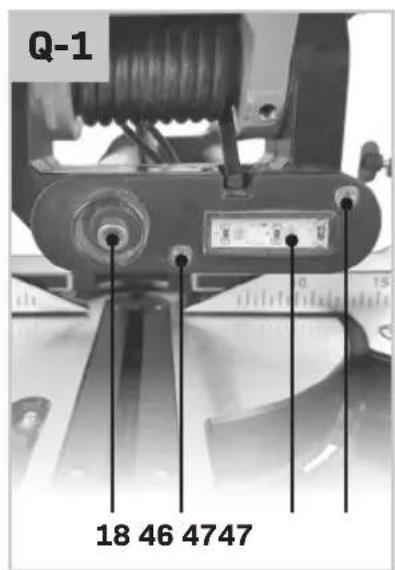

46. Pracovní LED svítilna

47. Šrouby krytu laseru

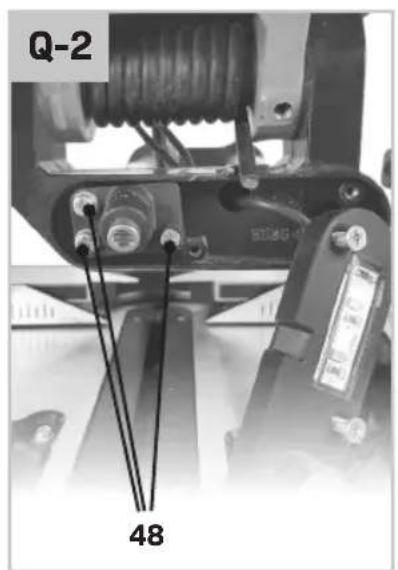

48. Šrouby pro nastavení laseru

49. Pojistná matice pro úhel šikmého řezu 45°

50. Pojistná matice pro úhel šikmého řezu 0°

Před prováděním jakékoliv práce na tomto stroji odpojte zástrčku jeho napájecího kabelu od síťové zásuvky. Přepravní poloha (obr. B, C) Zajišťovací kolík polohy (38) usnadňuje přesun tohoto elektrického nářadí při jeho přepravě na různá pracoviště. Odjištění přepravní polohy (pracovní poloha)

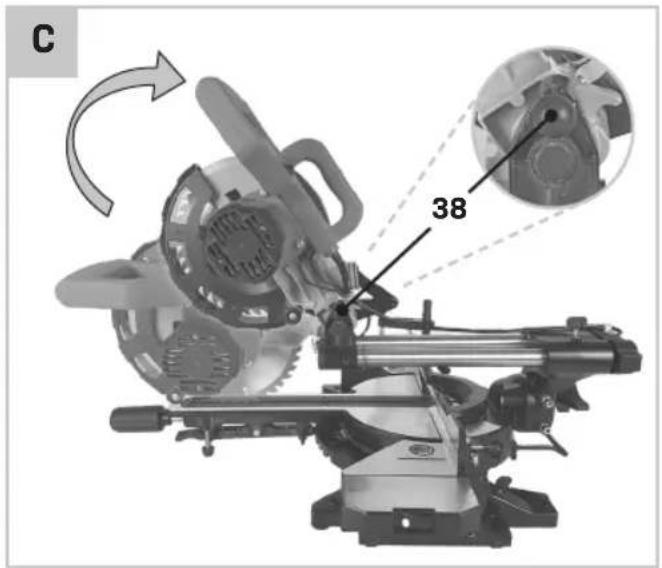

1. Stlačte mírně dolů rukojeť (2);

2. Zcela vytáhněte zajišťovací kolík polohy (38)

azajistěte jej jeho otočením;

3. Pohybujte rukojetí (2) pomalu nahoru.

Zajištění přepravní polohy (přepravní poloha) Před zajištěním vpřepravní poloze se ujistěte, zda je šroub hloubkového dorazu (24) nastaven na neomezenou hloubku. Tak může být rukojeť (2) přesunuta zcela dolů, aniž by se dostala do kontaktu shloubkovým dorazem. Odstraňte také každé příslušenství, které nemůže být bezpečně upevněno ktéto pile.

1. Povolte upínací šroub vodicích tyčí (29), je-li

2. Přitáhněte rukojeť (2) směrem ksobě autáhně-

te upínací šroub vodicích tyčí (29).

3. Stlačte rukojeť (2) zcela dolů.

4. Zajistěte zajišťovací kolík polohy (38) nejdříve

jeho vytažením anásledným otočením.

5. Naviňte napájecí kabel asvažte jej dodanou upí-

nací páskou. Po zajištění přepravní polohy použijte pro bezpečné pře- nášení apřepravu této pily rukojeť pro přenášení (27). Pro přepravu této pily používejte pouze rukojeť pro přenášení anikdy nepřenášejte tuto pilu uchopením za ochranné kryty. Instalace pily (obr. A, B, D) Toto elektrické nářadí musí být namontováno na rovný astabilní pracovní povrch (například pracovní stůl), aby byla zajištěno jeho bezpečné ovládání. Tato pila může být instalována třemi způsoby:

1. Na pracovním stole

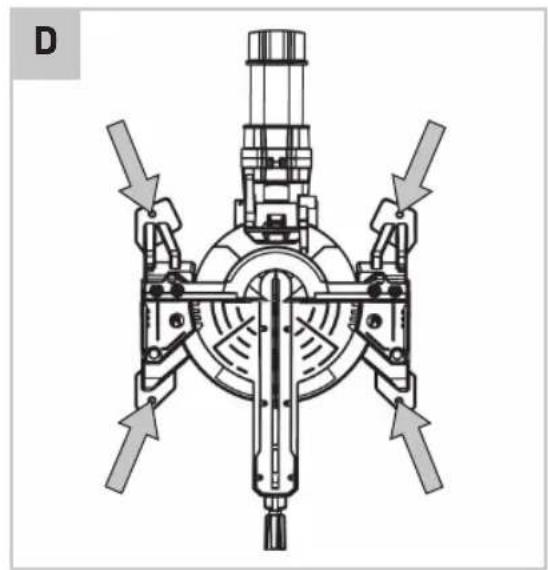

Vtakovém případě musí být tato pila bezpečně upevněna kpracovnímu stolu pomocí vhodných šroubů. Ktomuto účelu použijte čtyři otvory (12). Jak je zobrazeno na obr. D.

Přečtěte si všechny výstrahy apokyny dodané spomocným rámem na pilu. Nebudete-li dodržovat tyto bezpečnostní výstrahy apokyny, může dojít kúrazu elektrickým proudem, kpožáru nebo kvážnému zranění. Před montáží tohoto elektrického nářadí proveďte řádné sestavení rámu této pily. Správné sestavení tohoto rámu je velmi důležité, abyste zabránili riziku pádu pily. Vtomto případě musí být stroj upevněn kpo- mocnému rámu pomocí šroubů. Ktomuto účelu použijte čtyři otvory (12). Tento pomocný rám musí být ukotven pomocí 4 šroubů kpodlahové desce splochou alespoň 1 metr čtvereční. Montujte tuto pilu na tento rám vpřepravní poloze.

3. Flexibilní instalace

Tento typ instalace není výrobcem doporučen. Pokud není ve výjimečných případech namonto- vání tohoto elektrického nářadí na rovný astabilní povrch možné, můžete zaimprovizovat nastavením tohoto nářadí pomocí chráničů proti překlopení. Bez chrániče proti překlopení nebude toto elektrické nářadí stabilní amůže se převrátit zejména při provádění řezů smaximálním úhlem pro pokosový anebo šikmý řez.

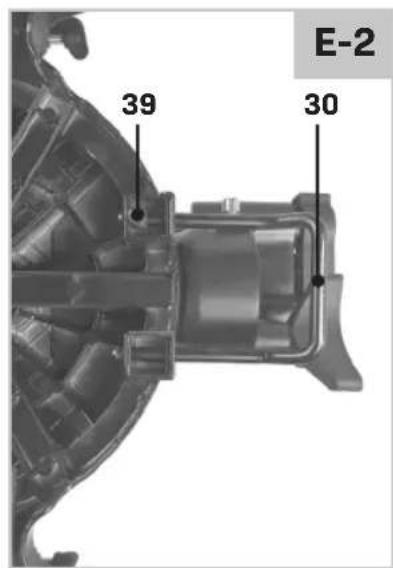

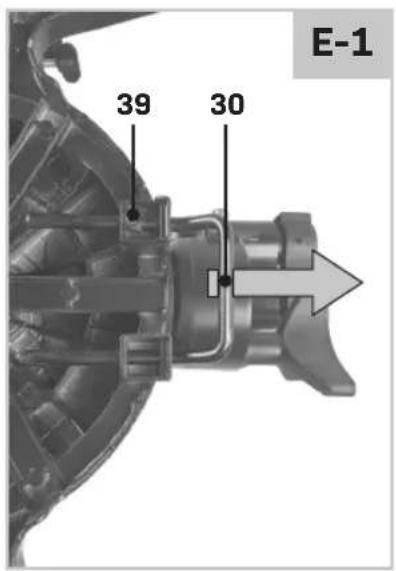

• Povolte pojistný závrtný šroub (39) pomocí šestihranného klíče. Vysuňte zadní chránič proti překlopení (30) úplně směrem ven, jak je zobrazeno na obr. E1 aE2. Nyní znovu utáhněte pojistný závrtný šroub (39).

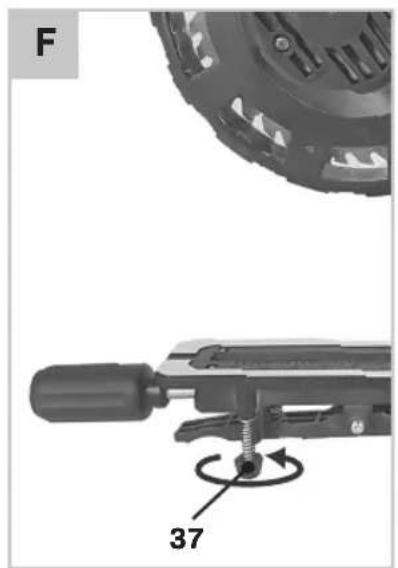

• Otáčejte předním chráničem proti překlopení (37) směrem dovnitř nebo ven, jak je zobrazeno na obr. F, dokud nebude elektrické nářadí stát rovně na pracovní ploše. Kontrola ochranného krytu (obr. A) Zasunovací ochranný kryt (5) chrání před náhod- ným kontaktem spilovým kotoučem apřed odlétá- vajícími pilinami. Před použitím pily musí zkontro- lována správná funkce ochranného krytu pilového kotouče. Při tomto úkonu stáhněte dolů rukojeť (2) azkontrolujte následující:

• Zasunovací ochranný kryt (5) musí umožňovat přístup kpilovému kotouči (6), aniž by docházelo ke kontaktu sjinými díly.

• Je-li pila vyklápěna nahoru do výchozí polohy, zasunovací ochranný kryt (5) musí automaticky zakrýt celý pilový kotouč (6). Výměna pilového kotouče (obr. G) Před prováděním jakékoliv práce na tomto stroji odpojte zástrčku jeho napájecího kabelu od síťové zásuvky. Při manipulaci spilovým kotoučem používejte rukavice. Nebezpečí zranění při kontaktu spilovým kotoučem. Používejte pouze pilové kotouče, které vyhovují specifikacím uvedeným vtomto návodu. Používejte pouze takové pilové kotouče, které jsou označeny otáčkami stejnými nebo vyššími, než jsou otáčky uvedené na stroji.176

Za žádných okolností nepoužívejte brusné kotouče jako řezný nástroj. Před výměnou pilového kotouče vám zásadně doporučujeme nastavit úhel šikmého ipokosové- ho řezu na hodnotu 0°. Vjiném případě by došlo komezení přístupu. Sejmutí pilového kotouče

1. Zajistěte pilu vhorní poloze pomocí zajišťovací-

ho kolíku polohy (38);

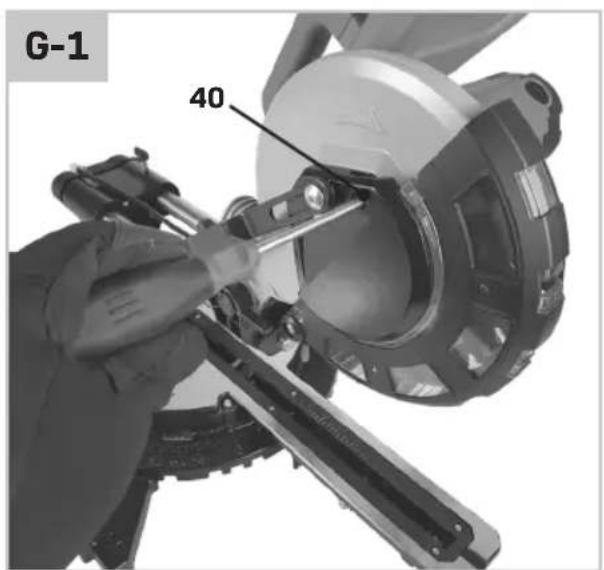

2. Povolte přídržný šroub (40) pomocí šroubováku

Phillips, jak je zobrazeno na obr. G1. VAROVÁNÍ! Přídržný šroub (40) zcela neodstraňujte, jen jej povolte.

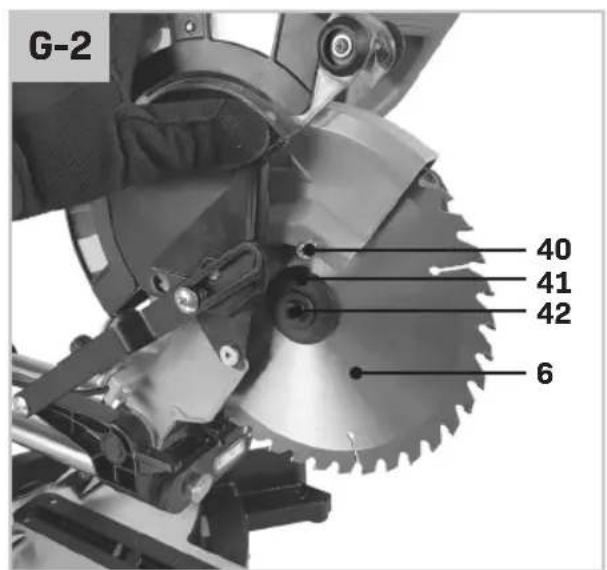

3. Naklopte zasouvací ochranný kryt (5) nahoru

tak, aby byl zcela zpřístupněn upínací šroub (42), jak je zobrazeno na obr. G2.

4. Zasuňte šestihranný klíč do upínacího šroubu

(42). Zasouvací ochranný kryt (5) lze uvolnit, naklopí se na šestihranný klíč.

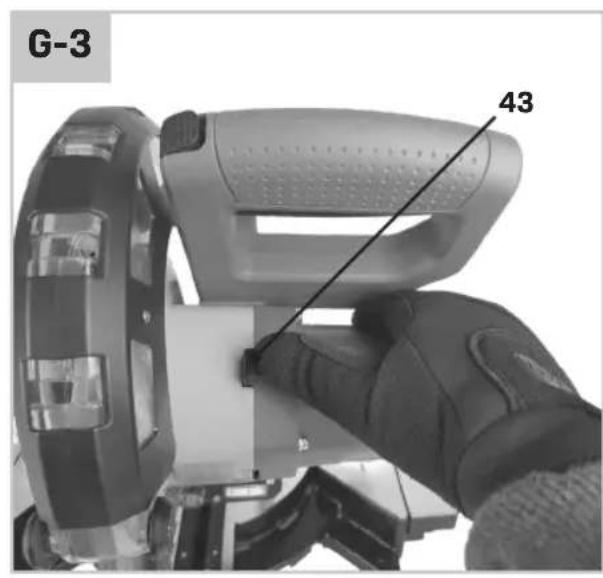

5. Upínacím šroubem (42) otáčejte pomocí

šestihranného klíče (34) asoučasně stiskněte zajištění hřídele (43) tak, aby se zajistilo.

6. Pevně držte zajištění hřídele (43) apovolte upí-

nací šroub (42) jeho otáčením ve směru pohybu hodinových ručiček (levý závit).

7. Sejměte upínací šroub (42) aupínací přírubu

(41). Potom lze vyjmout pilový kotouč (6). Montáž pilového kotouče Při montáži pilového kotouče dbejte na to, aby směr řezání zubů (šipka na pilovém kotouči) souhlasil se směrem šipky na ochranném krytu (4). Při montáži pilového kotouče (6) zkontroluj- te jeho volné otáčení ve vložce (13) při nastaveném úhlu 0° i45°.

1. Očistěte pilový kotouč avšechny upínací části,

které budete potřebovat.

2. Povolte přídržný šroub (40) pomocí šroubováku

Phillips, jak je zobrazeno na obr. G1. VAROVÁNÍ! Přídržný šroub (40) zcela neodstraňujte, jen jej povolte.

3. Naklopte zasouvací ochranný kryt (5) nahoru

tak, aby byl zcela zpřístupněn upínací šroub (42), jak je zobrazeno na obr. G2.

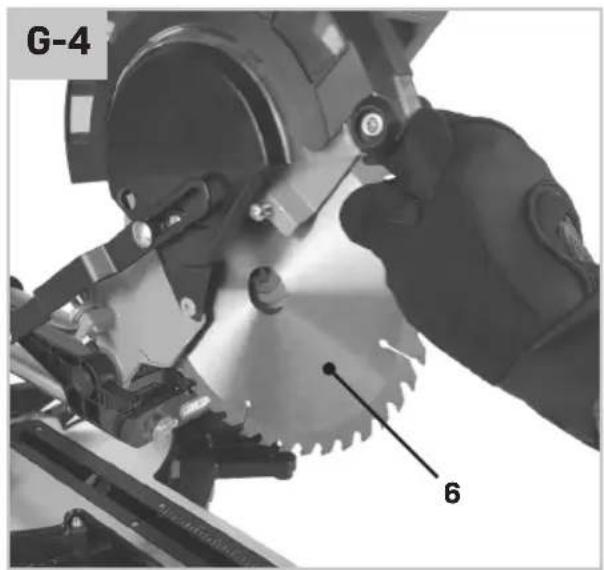

4. Zasuňte šestihranný klíč do upínacího šroubu

(42). Zasouvací ochranný kryt (5) lze uvolnit, naklopí se na šestihranný klíč.

5. Namontujte upínací přírubu (41). Zajistěte, aby

boční plošky upínací příruby odpovídaly bočním ploškám na hřídeli nářadí. Zkontrolujte také, zda je vypouklá strana upínací příruby po namonto- vání otočena směrem ven.

6. Namontujte upínací šroub (42) aotáčejte jím

pomocí šestihranného klíče asoučasně stiskně- te zajištění hřídele (43) tak, aby se zajistilo.

7. Pevně držte zajištění hřídele (43) autáhněte

upínací šroub (42) jeho otáčením proti směru pohybu hodinových ručiček. Odsávání prachu (obr. A, B, W, X) Zajistěte dobré větrání na pracovišti. Používejte ochranu proti prachu. Prach zmateriálů, jako jsou nátěry obsahující olovo aněkteré typy dřeva, může způsobit zdravotní pro- blémy. Vdechování takového prachu může způsobit alergické reakce anebo respirační onemocnění uživatele nebo osob vblízkém okolí. Určité typy prachů, například prach zdubového nebo bukového dřeva, jsou klasifikovány jako karcinogenní, ato ze- jména ve spojení spřísadami pro ošetřování dřeva (chromáty, prostředky na ochranu dřeva). Důrazně doporučujeme používat systém pro odsávání pra- chu, který je vhodný pro příslušný materiál, kdykoli je to možné. Zabraňte hromadění prachu na pracovišti. Prach se může snadno vznítit. Systém pro odsávání prachu může být zablokován prachem, pilinami nebo fragmenty obroku. Aproto musí být pravidelně čištěn. Postupujte následovně:

1. Odpojte zástrčku napájecího kabelu od síťové

2. Počkejte, dokud se pilový kotouč zcela nezastaví.

3. Je-li to nutné, odstraňte všechny překážky.

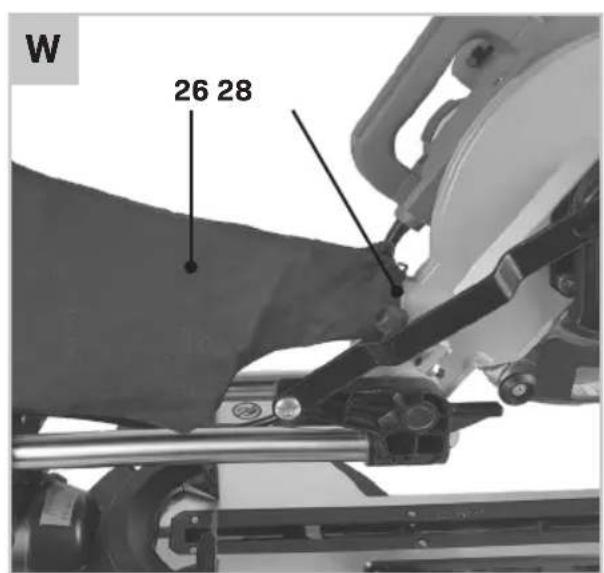

Montáž vaku na prach (obr. W) Stiskněte příchytku vaku na prach (26) anasuňte tento vak na otvor pro odvod prachu (28) nachá- zející se na zadní části pily. Po uvolnění příchytky zůstane vak na prach na určeném místě.CS

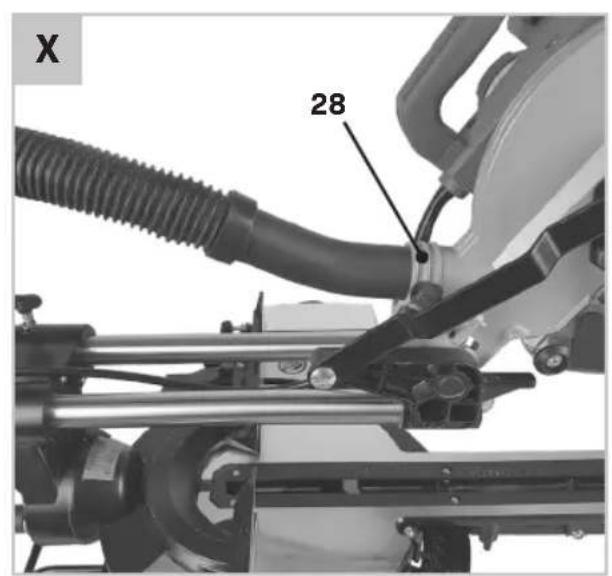

Připojení odsávacího zařízení (obr. X) Zařízení pro odsávání prachu musí být vhod- né pro řezaný materiál. Provádíte-li odsávání prachu, který je zdravotně velmi škodlivý nebo který je karcinogenní, použijte speciální odsávání prachu. Hadice vysavače může být připojena kotvoru pro odvod prachu (28). Při této činnosti jednoduše při- pojte hadici odsávání kotvoru pro odvod prachu.

Před zapnutím této pily vždy zkontrolujte, zda je správně upnutý pilový kotouč. Pilový kotouč se musí plynule otáčet. Před použitím této pily vždy zkontrolujte ochranné kryty. Uvšech řezů se musíte vždy nejdříve ujistit, zda se pilový kotouč nikdy nedostane do kontaktu svodítkem, se svorkou obrobku nebo sjinou částí této pily. Odstraňte všechny namontované doplňkové dorazy nebo je správně nastavte. Podepření obrobku (obr. H) Obrobky musí být vždy řádně podepřeny. Prodlou- žení stolu (10) mohou být vysunuta vpravo nebo vlevo, aby umožnila podepření obrobku. Postupujte následovně:

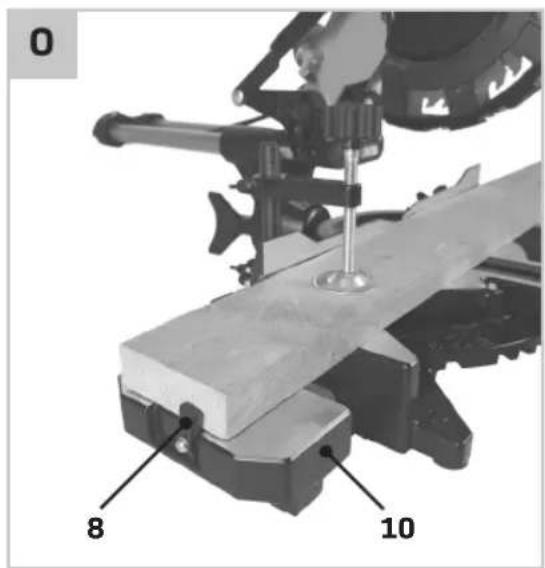

1. Povolte upínací šroub prodloužení stolu (34).

2. Nastavte prodloužení stolu (10) do požadované

3. Utáhněte upínací šroub prodloužení stolu (34).

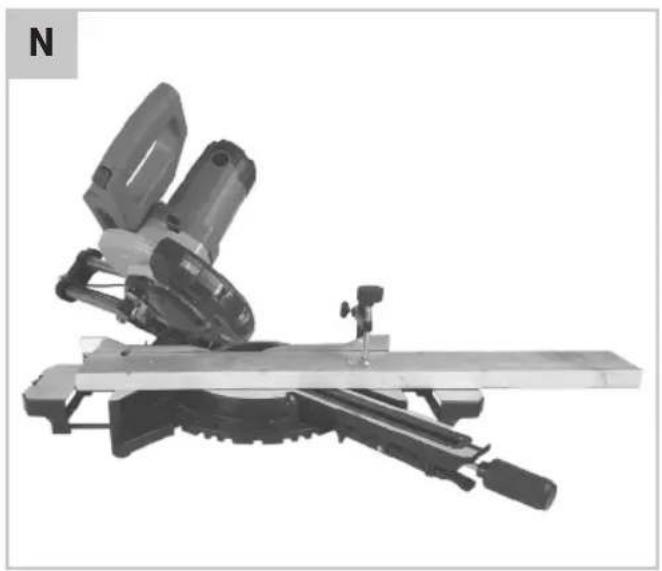

Při řezání velmi dlouhých obrobků musí být volný konec takového obrobku opatřen doplňkovým sto- janem nebo musí být řádně podepřen. Upnutí obrobku (obr. H) Obrobky musí být vždy pevně upnuty. Svorka ob- robku (21) může být umístěna na levé nebo pravé straně obrobku. Postupujte následovně:

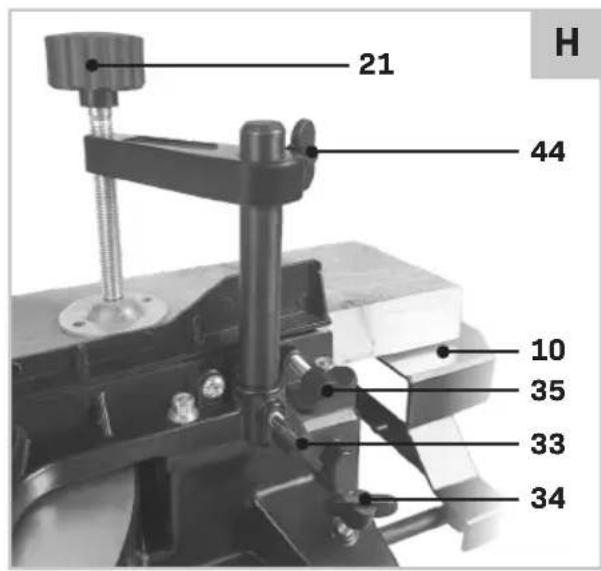

1. Ujistěte se, zda je obrobek pevně přitisknut

jednoho zotvorů určených pro tento účel, jak je zobrazeno na obr. H.

3. Nastavte závitovou tyč svorky obrobku (21) na

4. Utáhněte pevně závitovou tyč svorky obrobku

(21), aby došlo křádnému upevnění obrobku. Chcete-li obrobek uvolnit, jednoduše povolte závitovou tyč svorky obrobku (21). Upínací šroub svorky obrobku (44) může být použit pro rychlejší nastavení výšky svorky obrobku (21). Po nastavení výšky vždy pevně utáhněte závitovou tyč svorky obrobku (21), aby došlo křádnému upevnění obrobku. Nastavení vodítka (obr. H) Vždy nastavte vodítko podle specifického typu řezu. Při provádění pokosových anebo šikmých řezů musíte vždy přesunout nastavitelné vodítko (7) vzávislosti na směru řezu. Tímto způsobem bude řezaný obrobek vždy řádně podepřen vodítkem vkaždé situaci. Postupujte následovně:

1. Povolte upínací šroub nastavitelného vodítka (35).

2. Nastavte vodítko podle požadovaného řezu. Při

pokosových nebo přímých řezech musí být vodít- ko nastaveno dovnitř směrem kpilovému kotouči (maximálně 8 mm), aniž by se jej dotýkalo. Při šikmých řezech musí být vodítko nastaveno smě- rem od pilového kotouče (maximálně 8 mm), aniž by se jej dotýkalo;

3. Utáhněte upínací šroub nastavitelného vodítka (35).

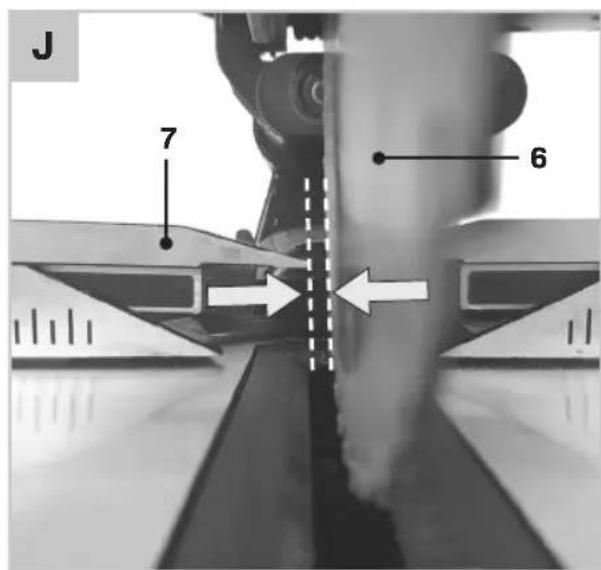

4. Chcete-li zajistit, aby se pilový kotouč nedostal

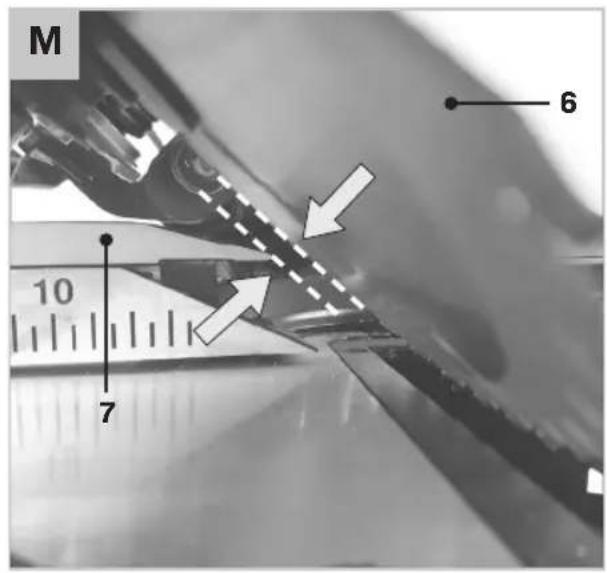

do kontaktu snastavitelným vodítkem (35), do- poručujeme vám, abyste provedli zkušební pohyb pilového kotouče, aniž by byla pila zapnuta. Nastavení úhlu pokosového řezu (obr. A) Úhel pokosového řezu může být nastaven vrozsa- hu od 45° vlevo do 45° vpravo. Pro rychlé apřesné nastavení běžně používaných úhlů pokosových řezů jsou na stole této pily přednastavené dorazy pro úhly 0°, 15°, 22,5°, 30° a45°. Nastavení úhlu pokosového řezu na přednastave- nou hodnotu:

1. Povolte upínací šroub pro nastavení pokosových

2. Vytáhněte páku pro nastavení pokosového

řezu (15) aotočte stůl (11) vlevo nebo vpravo do přednastavené polohy. Úhel řezu můžete odečíst na měřítku úhlu pokosového řezu (16) pomocí indikátoru úhlu pokosového řezu (17).

3. Uvolněte tuto páku. Musíte cítit, že došlo kusa-

zení této páky na dorazu přednastaveného úhlu.

4. Utáhněte upínací šroub pro nastavení pokoso-

vých řezů (14). Nastavení úhlu pokosového řezu na jakoukoli poža- dovanou hodnotu:

1. Povolte upínací šroub pro nastavení pokosových

2. Vytáhněte páku pro nastavení pokosového řezu

(15) aotočte stůl (11) vlevo nebo vpravo do požadované polohy. Úhel řezu můžete odečíst na měřítku úhlu pokosového řezu (16) pomocí indikátoru úhlu pokosového řezu (17).

3. Uvolněte páku autáhněte upínací šroub pro

nastavení pokosových řezů (14). Nastavení úhlu šikmého řezu (obr. A, B) Úhel šikmého řezu může být nastaven vrozmezí od 0° do +45° vlevo. Postupujte následovně:

. Povolte upínací šroub pro nastavení šikmých řezů (22).

2. Naklánějte pilu pomocí rukojeti (2), dokud nebude

indikátor (19) na měřítku úhlu šikmých řezů (20) ukazovat požadovanou hodnotu.

3. Utáhněte upínací šroub pro nastavení šikmých

řezů (22). Zapnutí avypnutí nářadí (obr. A)

• Chcete-li spustit toto nářadí, stiskněte adržte odjišťovací tlačítko (1) astiskněte spínač zapnuto/ vypnuto (3).

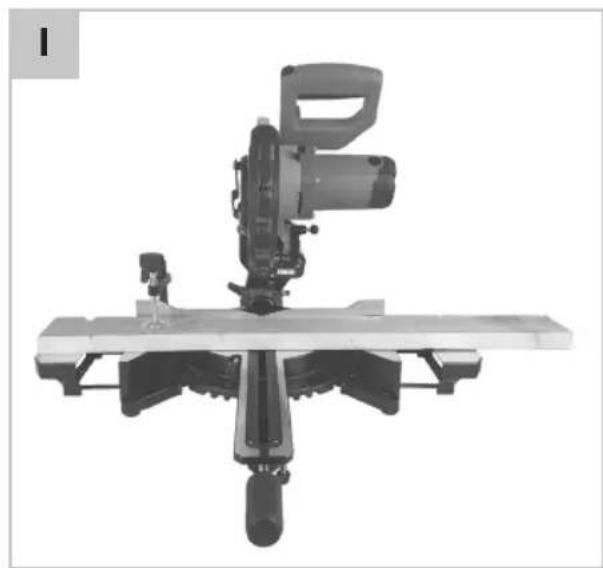

• Chcete-li nářadí vypnout, uvolněte spínač zapnuto/ vypnuto (3). Provádění příčného řezu (obr. I, J) Při provádění řezů napříč růstu vláken dřeva postu- pujte podle těchto kroků:

Nastavte úhel pokosového ašikmého řezu na hodnotu 0°.

2. Umístěte nastavitelné vodítko do vnitřní polohy

směrem kpilovému kotouči. Maximální vzdá- lenost mezi nastavitelným vodítkem (35) api- lovým kotoučem (6) je 8 mm, jak je zobrazeno na obr. J. Ujistěte se, zda se vodítko nedotýká pilového kotouče.

3. Pevně upněte obrobek.

4. Zapněte nářadí. Ujistěte se, zda pilový kotouč

dosáhl maximálních otáček.

5. Nyní začněte pomalu spouštět rukojeť tak, aby

pilový kotouč mohl prořezat obrobek aaby vnikl do drážky vložky stolu. Nevyvíjejte na pilu příliš velký tlak anechejte ji pracovat vlastním tempem.

6. Znovu nastavte rukojeť do horní polohy avypně-

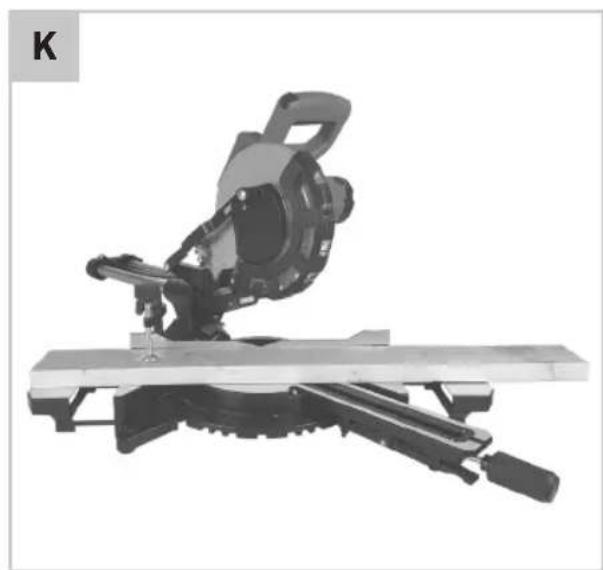

te pilu uvolněním spínače. Provádění pokosového řezu (obr. J, K) Při provádění řezů šikmo vzhledem kčelu obrobku postupujte podle těchto kroků:

1. Nastavte úhel pokosového řezu na požadovanou

hodnotu aúhel šikmého řezu na hodnotu 0°.

2. Umístěte nastavitelné vodítko do vnitřní polohy

směrem kpilovému kotouči. Maximální vzdá- lenost mezi nastavitelným vodítkem (35) api- lovým kotoučem (6) je 8 mm, jak je zobrazeno na obr. J. Ujistěte se, zda se vodítko nedotýká pilového kotouče.

3. Pevně upněte obrobek.

4. Zapněte nářadí. Ujistěte se, zda pilový kotouč

dosáhl maximálních otáček.

5. Nyní začněte pomalu spouštět rukojeť tak, aby

pilový kotouč mohl prořezat obrobek aaby vnikl do drážky vložky stolu. Nevyvíjejte na pilu příliš velký tlak anechejte ji pracovat vlastním tempem.

6. Znovu nastavte rukojeť do horní polohy avypně-

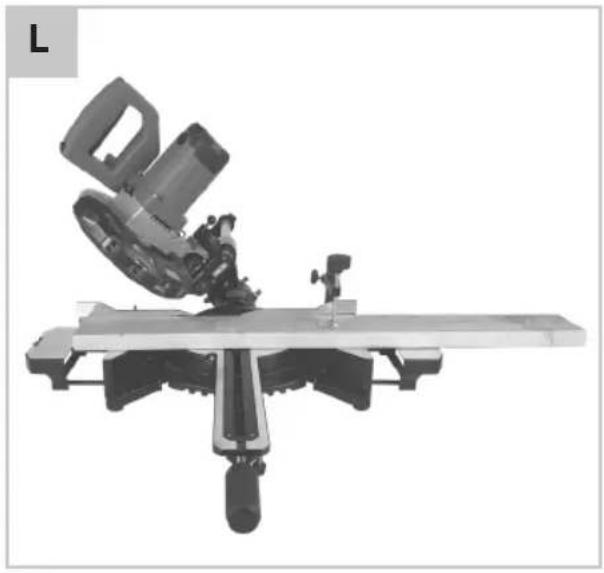

te pilu uvolněním spínače. Provádění šikmého řezu (obr. L, M) Při provádění řezů šikmo vzhledem kpodélné hraně obrobku postupujte podle těchto kroků:

1. Nastavte úhel pokosového řezu na hodnotu 0°

aúhel šikmého řezu na požadovaný úhel.

2. Umístěte nastavitelné vodítko do vnější polohy

směrem od pilového kotouče. Maximální vzdá- lenost mezi nastavitelným vodítkem (35) api- lovým kotoučem (6) je 8 mm, jak je zobrazeno na obr. M. Ujistěte se, zda se vodítko nedotýká pilového kotouče.

3. Pevně upněte obrobek. Ujistěte se, zda je svor-

ka obrobku umístěna na pravé straně.

4. Zapněte nářadí. Ujistěte se, zda pilový kotouč

dosáhl maximálních otáček.

5. Nyní začněte pomalu spouštět rukojeť tak, aby

pilový kotouč mohl prořezat obrobek aabyCS

vnikl do drážky vložky stolu. Nevyvíjejte na pilu příliš velký tlak anechejte ji pracovat vlastním tempem.

6. Znovu nastavte rukojeť do horní polohy avypně-

te pilu uvolněním spínače. Provádění kombinovaného řezu (obr. M, N) Při provádění kombinovaného pokosového ašikmé- ho řezu postupujte podle těchto kroků:

1. Nastavte úhel pokosového řezu aúhel šikmého

řezu na požadované úhly.

2. Umístěte nastavitelné vodítko do vnější polohy

směrem od pilového kotouče. Maximální vzdá- lenost mezi nastavitelným vodítkem (35) api- lovým kotoučem (6) je 8 mm, jak je zobrazeno na obr. M. Ujistěte se, zda se vodítko nedotýká pilového kotouče.

3. Pevně upněte obrobek. Ujistěte se, zda je svor-

ka obrobku umístěna na pravé straně.

4. Zapněte nářadí. Ujistěte se, zda pilový kotouč

dosáhl maximálních otáček.

5. Nyní začněte pomalu spouštět rukojeť tak, aby

pilový kotouč mohl prořezat obrobek aaby vnikl do drážky vložky stolu. Nevyvíjejte na pilu příliš velký tlak anechejte ji pracovat vlastním tempem.

6. Znovu nastavte rukojeť do horní polohy avypně-

te pilu uvolněním spínače. Použití posuvné funkce Pro práci svelmi širokými obrobky je tato pila vybavena posuvnou funkcí. Budete-li používat tuto posuvnou funkci, ujistěte se, zda je uvolněn upínací šroub pro vodicí tyče (29). Odtahujte rukojeť (2) směrem od vodítka (9), dokud pilový kotouč nebude před obrobkem. Pomocí rukojeti spouštějte rameno pily pomalu směrem dolů apotom tlačte rukojeť (2) směrem kvodítku (9) aprovádějte řez přes obrobek rovnoměrným posuvem. Při práci smalými obrobky můžete posuvnou funkci zajistit vzadní poloze pily pomocí upínacího šroubu pro vodicí tyče (29). Potřebujete-li pracovat světší šířkou obrobku, potom musíte upínací šroub pro vodicí tyče (29) uvolnit. Použití délkového dorazu (obr. O) Délkový doraz (8) na levém apravém prodloužení stolu (10) lze použít pro snadné řezání kusů na stejnou délku.

1. Přesuňte délkový doraz (8) směrem nahoru.

2. Povolte upínací šroub prodloužení stolu (34).

3. Nastavte prodloužení stolu (10) na požadova-

4. Utáhněte upínací šroub prodloužení stolu (34).

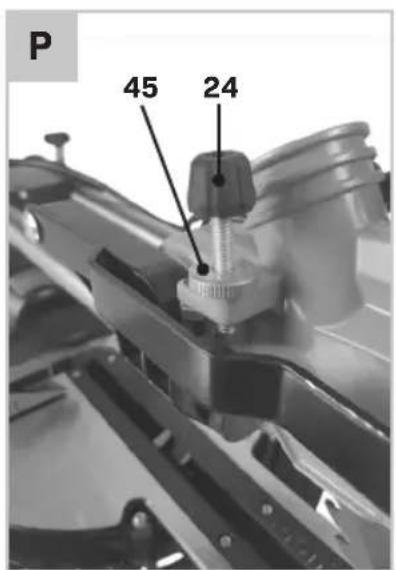

Nastavení hloubkového dorazu (obr. P) Tento hloubkový doraz může být nastaven tak, aby omezoval hloubku řezu. To může být využito pro snadné řezání drážky. Postupujte následovně:

1. Povolte rýhovanou matici pro nastavení

2. Nastavte šroub pro nastavení hloubky (24)

na požadovanou hloubku řezu.

Utáhněte rýhovanou matici pro nastavení hloubky (45). Zapnutí avypnutí laseru (obr. B) Stiskněte spínač laseru (46), aby došlo kjeho za- pnutí nebo vypnutí. Spínač laseru (46) zapíná také pracovní LED svítilnu. Jemné nastavení Před prováděním jakéhokoli nastavení odpojte zástrčku napájecího kabelu od síťové zásuvky. Chcete-li zajistit přesné řezy, před prvním použitím po náročném použití pily musí být zkontrolováno aseřízeno základní nastavení pily. Pro tento úkon je vyžadováno speciální nářadí. Poprodejní servis Vonroc pomůže zvládnout tuto práci rychle aspo- lehlivě. Jemné nastavení laseru (obr. Q) Poznámka: Chcete-li vyzkoušet funkci laseru, nářa- dí musí být připojeno kelektrickému napájení. Při nastavování laseru (například při manipulaci sramenem nářadí) nikdy neaktivujte spínač zapnuto/vypnuto. Náhod- né spuštění elektrického nářadí může vést kzpůsobení zranění. Přestane-li laser (18) správně ukazovat čáru řezu, můžete laser znovu nastavit. Postupujte následovně:

1. Odšroubujte šrouby krytu (47) asejměte přední

2. Povolte seřizovací šrouby laseru (48) anastavte

laser tak, aby laserový paprsek dopadal na zuby pilového kotouče (6).180

3. Nasaďte přední kryt utažením obou šroubů

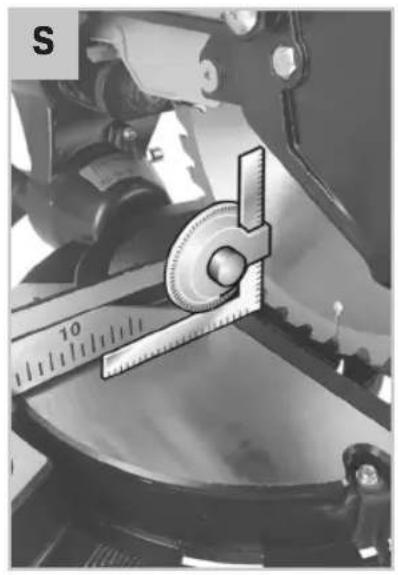

krytu (47). Jemné nastavení úhlu šikmého řezu 0° (obr. R, S)

1. Nastavte úhel pokosového ašikmého řezu na

2. Stlačte dolů rukojeť (2) azajistěte ji pomocí

zajišťovacího kolíku polohy (38).

3. Zablokujte kluzný pohyb pomocí upínacího

šroubu pro vodicí tyče (29).

4. Nastavte ukazatel úhlu na hodnotu 90° apolož-

te jej na stůl pily (11), jak je zobrazeno na obr. S. Část ukazatele úhlu upilového kotouče musí být stímto pilovým kotoučem (6) srovnána po celé jeho délce.

5. Povolte pojistnou matici (50) pro úhel šikmého

6. Nastavujte dorazový šroub pro úhel šikmého

řezu 0° (32), dokud část ukazatele úhlu upilo- vého kotouče nebude srovnána stímto pilovým kotoučem po celé jeho délce.

7. Znovu utáhněte pojistnou matici (50) pro úhel

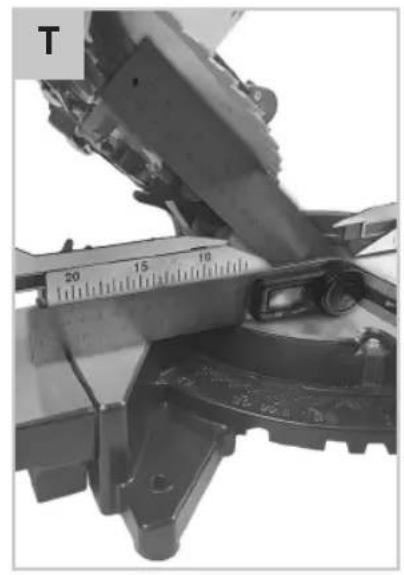

šikmého řezu 0°. Následně zkontrolujte polohu indikátoru úhlu (19). Je-li to nutné, uvolněte ukazatel pomocí šroubováku Phillips, nastavte ukazatel na měřítku úhlu šikmého řezu (20) na polohu 0° aznovu utáhněte upínací šroub. Jemné nastavení úhlu šikmého řezu 45° (obr. R, T)

1. Nastavte úhel pokosového ašikmého řezu na

2. Stlačte dolů rukojeť (2) azajistěte ji pomocí

zajišťovacího kolíku polohy (38).

3. Zablokujte kluzný pohyb pomocí upínacího

šroubu pro vodicí tyče (29).

4. Nastavte ukazatel úhlu na hodnotu 90° apolož-

te jej na stůl pily (11), jak je zobrazeno na obr. T. Část ukazatele úhlu upilového kotouče musí být stímto pilovým kotoučem (6) srovnána po celé jeho délce.

5. Povolte pojistnou matici (49) pro úhel šikmého

6. Nastavujte dorazový šroub pro úhel šikmého

řezu 45° (31), dokud část ukazatele úhlu upilo- vého kotouče nebude srovnána stímto pilovým kotoučem po celé jeho délce.

7. Znovu utáhněte pojistnou matici (49) pro úhel

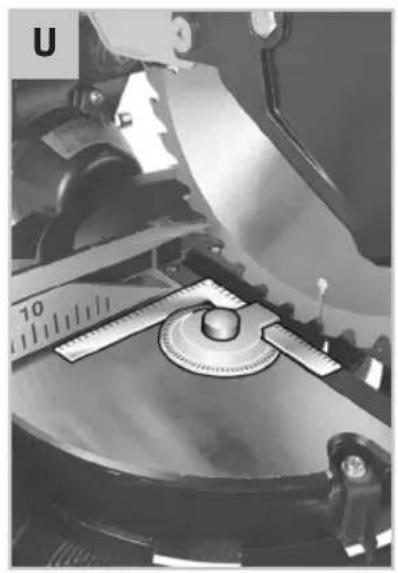

šikmého řezu 45°. Následně zkontrolujte polohu indikátoru úhlu (19). Je-li to nutné, uvolněte ukazatel pomocí šroubováku Phillips, nastavte ukazatel na měřítku úhlu šikmého řezu (20) na polohu 45° aznovu utáhněte upínací šroub. Jemné nastavení úhlu pokosového řezu 0° (obr. U, V)

1. Nastavte ukazatel úhlu na hodnotu 0° apoložte

jej na stůl pily (11). Umístěte tento ukazatel mezi vodítko (9) apilový kotouč (6).

2. Část ukazatele úhlu upilového kotouče musí být

stímto pilovým kotoučem (6) srovnána po celé jeho délce.

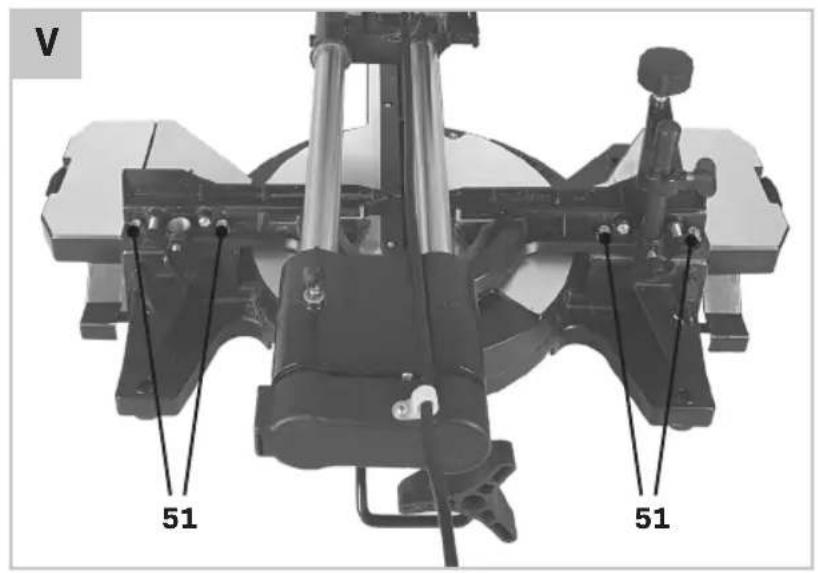

3. Povolte všechny čtyři šrouby (51) anastavujte

vodítko (9), dokud část ukazatele úhlu upilo- vého kotouče nebude srovnána stímto pilovým kotoučem po celé jeho délce.

Znovu utáhněte všechny čtyři šrouby vodítka (51). Následně zkontrolujte polohu indikátoru úhlu (17). Je-li to nutné, uvolněte tento ukazatel pomocí šroubováku Phillips, nastavte ukazatel na měřítku úhlu pokosového řezu (16) na hodnotu 0° aznovu utáhněte upínací šroub.

Provádíte-li na mechanismu jakékoliv úkony údržby, vždy se ujistěte, zda není tato pila připojena kelektrické síti. Pravidelně čistěte kryt zařízení jemným hadříkem, ideálně po každém použití. Ujistěte se, že nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí jemného hadříku navlhčeného vmýdlové pěně. Nepoužívejte žádná rozpouštědla, jako jsou benzín, líh, čpavek atd. Takové chemické látky mohou způ- sobit poškození dílů zumělé hmoty. Čištění ochranných krytů Před použitím této pily vždy zkontrolujte ochranný kryt (4) azasunovací ochranný kryt (5), zda nejsou znečištěny. Odstraňte nahromaděný prach apiliny pomocí kartáče nebo jiného podobného nástroje. Výměna vložky stolu Poškozené vložky stolu okamžitě vyměňte. Je-li vložka stolu (13) poškozena, hrozí riziko uváz- nutí malých kousků materiálu mezi vložkou stoluCS

apilovým kotoučem, což způsobí zablokování toho- to pilového kotouče. Provedení výměny vložky stolu:

1. Vyšroubujte šrouby vložky stolu pomocí šrou-

bováku Phillips. Je-li to nutné, nastavte vhodný úhel pokosového ašikmého řezu, abyste získali přístup ktěmto šroubům.

2. Vyjměte vložku stolu.

3. Vložte do pily novou vložku stolu.

4. Utáhněte šrouby pomocí šroubováku Phillips.

Vodicí tyče Nečistoty mohou způsobit poškození povrchu vodi- cích tyčí (25) anásledné problémy spoužitím pily.

• Pravidelně čistěte vodicí tyče měkkým hadříkem.

• Kápněte na vodicí tyče několik kapek mazacího oleje.

• Pohybujte pokosovou pilou dopředu adozadu tak, aby došlo kpokrytí celého povrchu vodicích tyčí olejem.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená alikvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel. Pouze pro země EU Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EU týka- jící se likvidace elektrických aelektronických zařízení ajejí implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně ajejich likvidace musí být provedena tak, aby nedošlo kohrožení životního prostředí. ZÁRUKA Výrobky VONROC jsou vyvíjeny vsouladu spoža- davky norem na nejvyšší kvalitu aje zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období kzávadě vdůsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC. Ztéto záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly pro- vedeny nebo byly provedeny pokusy ojejich provedení vneautorizovaných servisech;

• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;

• Byly použity neoriginální náhradní díly. Výše uvedené představuje jedinou záruku poskyto- vanou společností, ať už výslovnou nebo předpo- kládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti avhodnosti pro určitý účel. VONROC vžádném případě neodpovídá za jakékoliv náhodné ani následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevy- hovujících jednotek nebo dílů. Na tomto výrobku avtomto návodu mohou být prováděny změny. Specifikace mohou být změněny bez dalšího upozornění.182
