BRUGSANVISNING MS502AC Vonroc

Læs de vedlagte sikkerhedsadversler, de yderligere sikkerhedsadversler og vegledningen. Hvis sikkerhedsadverslerne og vegledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige persorskader. Gem sikkerhedsadverslerne og vegledningen til fremtidig brug.

Folgende symboler anvendes i brugervejledningen erller pa produitet:

Laes brugervejledningen.

Angiver risiko for personskade, dodsfald eller beskadigelse af værktoget i tilfælde af manglende overholdelse af anvisningerne i denen vegledning.

Risiko for elektrisk stød.

Hold tilskuere væk.

Bae en stovbeskytse.

Brug horeværn og øjenbeskyttelse.

Vigtigt: Laserstråling. Kig ikke ind i strålen på enklasse 2-laser.

Hold hænderne væk fra skæereområdet, mens elværktøjt körer. Kontakt med savklingen kan føre til persorskader.

Produktet er i overensstemmelse med de geldende sikkerhedsstandar der EU-direktiverne.

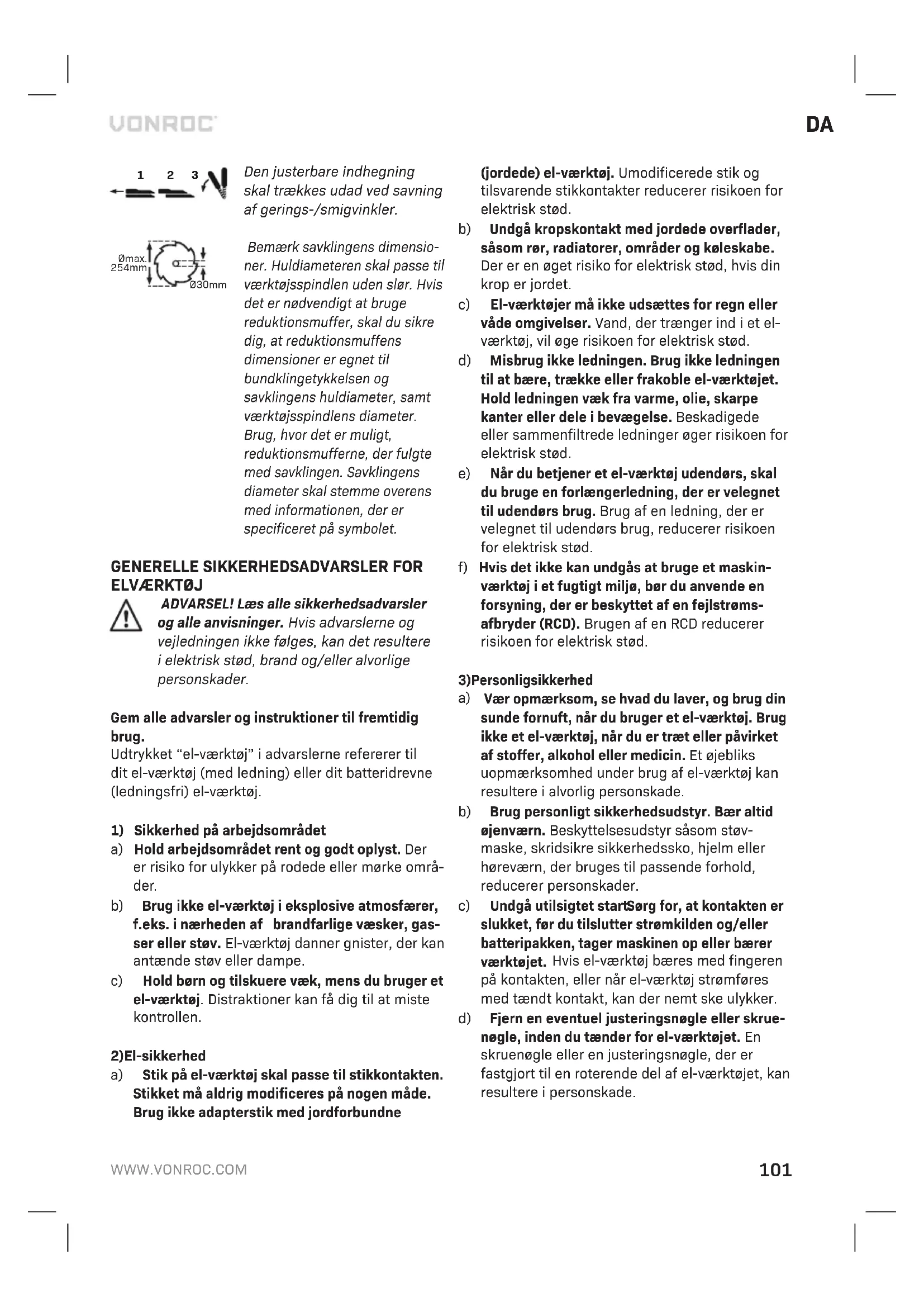

Den justerbare indhegning skal trakkes udad ved savning af gerings-/smigvinkler.

Bemerk savklingens dimensioner. Huldiamateren skal passage til værktjsspindlen.uden slr. Hvis det er nadvendigt at bruge reduktionsmuffer, skal du sikre dig, at reduktionsmuffens dimensioner er egnet til bundklingetykkelsen og savklingens huldiameter, somt værktjsspindlens diameter. Brug, hvor det er muligt, reduktionsmufferne, der fulgte med savklingen. Savklingens diameter skal stemme overens med informationen, der er specificeret pa symbolet.

GENERELLE SIKKERHEDSADVARSLER FOR ELVÆRKTØJ

Gem alle advarsler og instruktioner til fremtidig. brug.

Udtrykket "el-værktoj" i advarslerne refererer til dit el-værktoj (med ledning) eller dit batteridrevne (ledningsfri) el-værktoj.

1) Sikkerhed på arbejdsområdet

a) Hold arbejdso MR det rent og godt opyst.Der er risiko for ulykker pa rodede ellr mkrke omrder.
b) Brug ici el-vaerktj i eksploise atmosfærer, f.eks. i nærheden af brandfarlige vasker, gasser ell stov. El-vaerktj danner gnister, der kan antende stov ell dampe.
c) Hold børn og tilskuere væk, mens du bruger et el-værktoj. Distractioner kan få dig til at miste kontrollen.

2)El-sikkerhed

a) Stik på el-værktøj skal passer til stikkontakten.
Stikket på aldrig modificeres på nogen@måe.
Brug ikke adapterstik med jord forbundne

(jordee) el-vaerktoj. Umodificere de stik og tilsvarende stikkontakter reducerer risikoen for elektrisk stod.

b) Undgå kropskontakt med jordede overflader, sasom rør, radiatorer, omrader og koleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordet.
c) El-vaerktojer må ikke udsættes for regn eller våde omgivelser. Vand, der trænger ind i et el-vaerktoj, vil øge risikoen for elektrisk stød.
d) Misbrug/DDie ledningen. Brug/DDie ledningen til at bare, triekke ell frakoble el-varktojet. Hold ledningen vek fra varme, olie, skarpe kanter ell dele i bevagelse. Beskadigede ell sammenfiltrede ledninger oger risikoen for elektrisk stod.
e) När du betjener et el-værktøj udendørs, skal du bruge en forlængerledning, der er velegnet til udendørs brug. Brug af en ledning, der er velegnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det/DDke kan undgAs at bruge et maskinveerktj et fugtigt miljo, bdr du anvende enforsyning, der er beskyttet af en fejlstromsafbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk std.

3)Personligsikkerhed

a) Vær opmaerk som, se hvad du laver, og brug din sunde fornuft, nár du bruger et el-værktoj. Brug ikke et el-værktoj, nár du er træt eller pavirket af stoffer, alkohol eller medicin. Et øjebliks uopmaerk somhed under brug af el-værktoj kan resultere i alvorlig persorskade.
b) Brug personligt sikkerhedsudstyr. Bær altid øjenværn. Beskyttelsesudstyr sasom støv-maske, skridsikre sikkerhedssko, hjelm eller høreveræn, der bruges til passende forhold, reducerer personskader.
c) Undgå utilisigtet startSorg for, at kontakten er slukket, før du tilslutter strømkilden og/eller batteripakken, tager maskinen op uller bærer værktøj. Hvis el-værktøj bæres med fingeren på kontakten, eller nár el-værktøj strømføres medændt kontakt, kan der nemt ske ulykker.
d) Fjern en eventuel justeringsnøgle aller skruenøgle, inden du tænder for el-værktøjet. En skruenøgle aller en justeringsnøgle, der er fastgjort til en roterende del af el-værktøjet, kan resultere i personskade.

e) Ræk dig ikke for langt. Hold alto et korrekt fodfæste og balancen. Dette giver bedre kontrl over el-veerktøjet i uventa de situationer.
f) Klaed dig korrekt. Bær ikke løst toj eller smykker. Hold dit hær, toj og handsker væk fra bevægelige dele. Løst toj, smykker eller langt hr kan sætte sig fast i bevægelige dele.
9) Hvis der leveres eheder til tilslutning af stovudsugnings- og opsamlingsfaciliteter, skal du sikre, at disse er tilsluttet og bliver brugt korrekt. Brug af stovopsamling kan reducere stovrelaterede farer.
h) Lad/DDk kendskab opnæt gennem hypppig brug af varktoj lade dig blive tilbagelænet og ignorerere varktojssikkerhedsprincper. En skodesløs handling kan forarsage alvorlig personskade inden for en brakdel af et sekund.
4) Brug og pleje af el-vaerktoj
a) Tving ici el-værktoget. Brug det korrekte el-værktoj til din opgave. Det korrekte el-værktoj vil gore et bedre stykke arbejde og vil vare mere sikkert ved den hastighed, det var bereg-net til.
b) Brug/DDe el-vaerktoget, hvis kontakten ikke tander og slukker. Ethvert el-vaerktogj, der icke kan styres med kontakten, er farligt og skal repareres.
c) Tag stikket ud af strømkilden og/eller fjern batteripakken fra el-værktøj, før du foretager justeringer, skifter tilbehør erller opbevarer el-værktøj. Disse forebyggende sikkerhedsfor-anstaltninger reducerer risikoen for at starte el-værktøj ved et uheld.
d) Opbevar inaktiv el-værktøjildenafil for børns rækkevidde, og lad/DDke personer, der/DDke har kendskab til el-værktoget aller disse instruk tioner, betjene el-værktoget. El-værktoger farlige i henderne på utrænede brugere.
e) Vedligehold el-værktøjer. Se after forkert justering eller binding af bevægelige dele, ødelagte dele og enhver,anden tilstand, der kan paviske el-værktøjets drift. Hvis det er beskadiget, bør du få el-værktøjet repareret for brug. Mange ulykker forårsages af darligt vedligeholdt el-værktøj.
f) Hold skæreveærktøj skarpt og rent. Korrekt vedligeholdte skæreveærktøj mer skarpe skærekanter harindre tilbøjelighed til at kinde og er lettere at styre.
g) Brug el-værktoj, tilbehør og værktøjsbor osv. i overensstemmelse med disse instruktioner

under hensyntagen til arbejdsofholdene og det arbejde, der skal udfores. Brug af el-vaerktoget til andet arbejde end det tilsigtekan resultere i en farlig situation.

h) Hold handtag og gribeflader tøre, rene og fri fra olie og fedstof. Glatte handtag og gribeflader giver ikke mulighed for sikker handtering og kontrol af værktøjet i uventede situationer.
5) Brug og pleje af værktøjsbatteri
a) Brug kun den oplader, der er specificeret af producenten, til opladning. En oplader, der er egnet til en type batteripakke, kan forrsage risiko for brand, nar den anvendes med en,anden batteripakke.
b) Brug kun el-værktøj med specifikt udformede batteripakker. Brug af andre batteripakker kan resultere i risiko for persorskader og brand.
c) När batteripakken不解 er i brug, skal den holds væk fra andre metalgenstande, som f.eks. papirclips, mønter, nogler, sør, skruer erler andre små metalgenstande, der kan skabe en forbindelse fra den ene terminal til den,anden. Hvis batteriterimalerne kortsluttes, kan det forårsage forbrændinger eller en brand.
d) Ved forkert anvendelse kan der slippe vaeske ud af batteriet; undgå kontakt. Skyl med vand, his der skulle opstå kontakt ved et uheld. Sog derudover lægehjælp, his derkommen vaeske ind i øjnene. Væske fra batteriet kan forårsage irritation aller forbrændinger.
e) Brug-ie en batteripakke erer et varktjo, der er beskadiget erer modificeret. Beskadi-gede erer modificerebatter kan udvise uforudsigelig adferd, hvilket resulterer i brand, eksplosion erer risiko for personskade.
f) Undlad at udsætte en batteripakke aller et værktøj for Åben ild eller for høj temperatur. Udsættelse for Åben ild uller temperatur over 130^ kanforallssageeksplson.BEMAERK Temperaturen, 130^ "kan erstattes af temperaturn,265 F^
g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for temperaturintervalt specificeret i instruktionerne. Forkert opladning eller opladning ved temperaturerød det specificerede interval kan beskadige batteriet og øge risikoen for brand.

6)Service

a) Lad dit el-værktøj blive serviceret af en kvalificeret reparator, der kun bruger identiskereservedele. Dette sikrer, at maskinveerktøjertfortsat er sikkert at bruge.
b) Foretag aldrig service på beskadigede batteripakker. Service af batteripakker bør kun udfores af producenten eller autoriserede serviceudydere.

SPECIFIKKE SIKKERHEDSANVISNINGER

• Geringssave er beregnet til at save trællertræligendeprodukter, og de kan ikke brugesammen med skæreskiver til savning af jernholdigt materiale som stænger,stave,stifter osv.Slibestov forarsager fastklemning af bevægeligedelesasomdenederste skærm.Gnisterfraslibeskaring vil brænden den nederste skærm,snitindsatsen og andre plastikdele.
• Anvend sövidt muligt klemmeanordninger til at fastholde arbejdsemnet. Hvis du støtter arbejdsemnet med händen, skal du altid holde din händ mindst 100 mm fra hvør side af savklingen. Brug ikke这部分 sav til at skare stykker, der er for små til at blive spændt sikkert fast eller holdt med händen. Hvis din händ placeres for tæt på savklingen, er der en øget risiko for skader som følge af klingekontakt.
• Arbejdsemnet skal vare stationiert og fast-spændt eller holdt fast mod bade indhegningen og bordet. Indfør ikke arbejdsemnet i klingen, og skær ikke på nogen在这方面“med fri帽子”. Løse eller bevægelige arbejdsemner kan blive kastet ved hje hastigheder og forårsage persorskade.
• Skub saven gennem arbejdsemnet. Træk ikke saven gennem arbejdsemnet. For at foretage et snit skal du hæve savhovedet og trække det ud over arbejdsemnet.uden at save, starte motoren, trykke savhovedet ned og skubbe saven gennem arbejdsemnet. Hvis der skæres ved trækbevgelsen, vil det sandsynligvis få savklingen til at klatre op på arbejdsemnet og kaste klingesamlin gen voldsomt mod operatoren.
• Du ma aldrig krydse din harend over den pataenkste skærelinje, hverken foran eller bag savklingen. Det er meget farligt at understøtte arbejdsemnet "med krydshænder", dvs. at holde arbejdsemnet til højre for savklingen med venstre harend eller omvendt.
  Ræk ikke bag indhegningen med hver harende tete end 100 mm fra hver side af savklingen, for

at fjerne traerester aller af en anden grund, mens klingen roterer. Det er ikke aktid indlysende, hvor tæt den roterende savklinge er på din hareng, og du kankommen alvorligt til skade.

• Undersøg dit arbejdsemne, før du saver. Hvis arbejdsemnet er bojet eller skæv†, skal det klemmes med den udvendigt bojede flade mod indhegningen. Sørg alto‡ for, at der ikke er mellemrum mellem arbejdsemnet, indhegningen og bordet langs snitlinjen. Bøjede eller skæve arbejdsemner kan blive snoet eller forvredet og kanforallssage binding på den roterende savklinge under savning. Der pågressive som eller fremmedlegemer i arbejdsemnet.
• Brug ikke saven, fær bordet er fri for alt værktøj, trærester osv., med undtagelse af arbejdsemnet. Små stykker snavs eller lõse stykker træ aller andre genstande, derkommen i kontakt med den roterende klinge, kan blive kastet med høj hastighed.
• Skær kun et arbejdsemne ad gangen. Flere ståblede arbejdsemner kan/DDke klemmes ell er stætes tilstrækkeligt og kan Binde sig fast til klingenEller blive forskudt under savning.
• Sørg for, at geringssaven er monteret eller placeret på en plan, fast overflade inden brug. En plan og fast arbejdsoverflade reducerer risikoen for, at geringssaven bliver ustabil.
  Planlag dit arbejde. Hver gang du erndrer indstillingen af smig-ller geringsvinkel, skal du sorge for, at den justerbare indhegning er indstillet correkt for at understotte arbejdsemnet, og sa den ikke forstyrrrer klingen aller beskyttelsessystemet. Uden at sla værktoget "TIL" og uden et arbejdsemne på bordet skal du bevæge savklingen gennem et komplet simuleret snit for at sikre, at der/DDke vil vare forstyrelser eller fare for at skare indhegningen.
  Sorg for tilstrækkelig stotte, f.eks. bordfor-laengere, savheste osv. til et arbejdsemne, der er bredere ellraengere end bordpladen. Arbejdsemner, der er laengere ell bredere end geringssavbordet, kan vippe, hvis de ikke understøttes sikkert. Hvis afskaeringsstykket ellarbejdsemnet visper, kan det lofte den nedre afskærmning af ellr blive kastet af den roterende klinge.
• Brug ikke en,anden person som erstatning for et bordforlænger eller som ekstra stotte. Ustabil stotte til arbejdsemnet kan få klingen til at linde sig eller få arbejdsemnet til at blive forskudt

under skæringen, sa du og medhjælperen bliver trukket ind i den roterende klinge.

• Afskæringsstykket må ikke sidde fast eller på nogenmxde blive presset mod den roterende savklinge. Hvis det fastholdes, dvs. ved hjælp af længdestop, kan afskæringsstykket blive klemt fast mod klingen og kastes voldsomt.
• Brug alto ind klemme eller en fiktur, der er designet til stotte rundt materiale korrekt, sasom stanger aller slanger. Staenger har en tendens til at rulle, mens de bliver savet, hvilket fár klingen til at "bide" og tracteke arbejdsemnet med din hand ind i klingen.
• Lad klingen na fuld hastighed, for dukommen i Kontakt med arbejdsemnet. Dette reducerer risikoen for, at arbejdsemnet bliver kastet.
• Hvis et arbejdsemne eller en klinge sætter sig fast, skal du slukke for geringssaven. Vent på, at alle bevægelige deli stopper, og tag stikket ud af stromkilden og/eller fjern batteripakken. Arbejd derefter på at frigore det fastklemte materiale. Fortsat savning med et fastklemt arbejdsemne kan forårsage tab af kontrol erler beskadigelse af geringssaven.
• After snittet er foretaget, skal du slippe kontakten, holde savhovedet nede og vente pa, at klingen stopper, for afskæringsstykket fjernes. Det er farligt at stikke handen tæt pa den igangværende klinge.
• Hold godt fast i handtaget, när du foretager et ufuldstændigt snit, eller när du slipper kontakten, for savhovedet er helt nede. Savens bredsevirkning kan resultere i, at savhovedet pludselig bliver trukket nedad, hvilket forårsager risiko for personskade.
• Hold dit arbejdsomrade rent. Materialeblandinger er særigt farlige. Let metalstov kan blive antændt eller eksplodere.
• Brug ikke slove, revnede, bøjede eller beskadi-gede savklinger. Uskarpe eller forkert monterede savklinger giver smalle savsnit, der forårsager ekstra friktion, fastklemning af klingen og tilbageslag.
• Brug ikke savklinger fremstillet af stål med hj hastighed (HSS). Sådanne savklinger kan nemt gå i stykker.

• Brug altid savklinger med den korrekte storre se og form (diamantformede eller runde) af aktelhuller. Savklinger, der ikke modsvarer savens monteringsdele, roterer skævt og forårsager tab af kontrol.

• Udskift/DDke den integrerede laser med en anden type. En laser, der/DDke er kompatibel med dette el-vaerktj, kan udgore en risiko for personer.
  Fjern aldrig afskæringer, træflis osv. fra skæreområdet, mens el-værktøjet kører. Før altid værktøjsarmen tilbage til den neutrale position, og sluk derefter for el-værktøjet.

• Rør ikke ved savklingen after arbejde, fær den er afkølet. Savklingen bliver meget varm under arbejdet.
  Gårdig advorselskilte på maskinen uigenkendelige.
• Hvis laserstråling rammer dit øje, skal du lukke øjnene og straks vende hovedet væk fra strålen.
• Brug/DD: optiske instrumenter, f.eks. en kikkert, til at se stralingskilden. Dette kan beskadige dit oje.
• Ret/DDke laserstralen mod personer, der kigger gennem en kikkert ell lignende instrumenter. Dette kan beskadige deres oje.
• Foretag/DDringer pala laserudstyret.Indstilingsmulighederne beskrevet dnen betjeningsvejledning kan bruges sikkert.
• Stå ikke på linje med savklingen foran værketøj. Stå altovid ved sider af savklingen. Dette beskytter din krop mod muligt tilbageslag.
• Hold hænder, fingre og arme vaek fra den roterende savklinge.
  Rak icke den ene hand hen over den anden, nardu befinder dig foran værktjoarsmen.
• Undgå overophedning af savtænderne. Stop maskinen, när savklingen bliver overophedet. Lad savklingen kole af, før du bruger maskinenigen.
• Udskift beskadigede eller slidte savklinger med det samme.
• Brug kun savklinger, der opfylder specifikationerne i/DDne brugsvejledning, og som er testet og market i overensstemmelse med EN 847-1.
• Ved savning af buede eller runde emner skal disse særlicht sikres mod at glide. Ved skarelinjen br der ikke mellelemrum mellem arbejdsemnet, indhegningen og savbordet. Du bliver om ndvendigt ndt til at fremstille specielle fikturer.

El-sikkerhed

Kontroller altid, at strømforsyningens
spænding stemmer overens med spænding
gen på ydelsesskiltet.

• Brug/DD: i.
  Brug/DD: e.
• Brug kun forlangerledninger, der er velegnede til maskinens effekt med en minimumstykkelse på 1,5mm^2 . Hvis du bruger en forlangerkabelrulle, skal du alto rulle kablet helt ud.

2. MASKINOPLYSNINGER

Tilsigtet brug

Dette værktj er beregnet som en stationær maskine til at lave lige snit pa langs og pa tvær i træ med og mod Åren. Det er muligt at skare geringsvinkler pa -45° til +45° og smigvinkler pa -0° til +45°. Elværktjet med den monterede savklinge er designet med tilstrækkelig kapacitet til savning af HARDt træ og blødtræ samt spanplader og fiberplader. Savklingen er/DDke designet til at save brænde. Brug/DDke saven til at skare andre materialer end dem, der er beskrevet i vegledningen.

TEKNISKE SPECIFIKATIONER

Model nr. MS502AC
Spænding 220-240 V~
Frekvens 50 Hz
Indgangseffekt 2000W S1, 2200W S6 25%
Hastighed Eden last 4500/min
Geringsvinkler -45° <> +45°
Smigvinkler -45° <> 0° til den	venstre, enkelte smig
Specifikationer for savklinge: Diameter Bundklingetykke Snitbredde Boringsdiameter Antal tænder	Ø 254 mm 1,6 mm 2,8 mm Ø 30 mm 60T
Savkapacitet (højde x bredde): Gering 0° - Smig 0° Gering 0° - Smig 45° Gering 45° - Smig 0° Gering 45° - Smig 45	90 x 340 mm 45 x 340 mm 90 x 240 mm 45 x 240 mm
Minimum dimensioner af arbe- jdsemne	3 x 10 mm

Laserspecifikationer: Klasse	2
Bølgelaengde	650 nm
Effekt	< 1 mW
Vægt 14,3 kg
Lpa (lydtrykniveau) 101,6 +3 dB(A)
Lpa (lydeffektniveau) 114,6 +3 dB(A)
Vibrationsværdi	<2,5 m/s2

• S1, kontinuierlig driftstilstand med belastning.
• S6, kontinuierlig drift med periodisk belastning. Identiske arbejdscyklusser med en periode med belastning afterfulgt af en periode uden belastning. Driftstid 10 minutter; arbejdscykluser 25% af driftstiden.

Vibrationsniveau

Det udsende vibrationsniveau, der er angivet i donne brugsvejledning, er blevet malt i overensstemmelse med en standardiseret test i henhold til EN 60745. Den kan bruges til at sammenigne et værktøj med et andet og som en indledendeurdering af eksponering for vibration, nar værktøjet bruges til de naevnte anvendelser

• när værktøjet bruges til forskellige anvendelser, eller med forskelligt eller)darligt vedligeholdt tilbehør, kan eksponeringsniveauaet oges betydeligt.
• de gange, hvor værktæjt er slukket, eller nests det er taendt, men ikke bruges til opgaven på det pagældende tidspunkt, kan det reducere eksponderingsniveauaut betydeligt.

Beskyt dig mod vibrationseffekte vered at vedlige-holde værktog og dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre

BESKRIVELSE

Tallene i teksten henviser til diagrammerne på side 2-6.

1. Laseknap
2. Handtag
3. Taend/sluk-kontakt
4. Afskaermning
5. Tilbagetraekkende afskaermning
6. Savklinge
7. Justerbar indhegning

8. Laengdestop

9. Indhegning

10. Bordforlaengelse

11.Bord

1. Monteringshuller

13.Snitplade

1. Knap til geringsjustering

2. Greb til geringsjustering

3. Skala for geringsvinkel

4. Indikator for geringsvinkel

18.Laser

1. Indikator for smigvinkel

2. Skala for smigvinkel

21.Emnetang

1. Spændeflange

2. Spænddebolt

43.Spindellås

1. Knap til emnetang

2. Fingermøtrik til dybdejustering

3. LED-arbejdslys

47.Laserdaekselskruer

1. Skruer til laserjustering

2. Lasevmotrik til 45^ smigvinkel

3. Lasematrik til 0^ smigvinkel

51.Indhegningsbolte

3. MONTERING

För du udforer arbejde på maskinen, skal du tage netstikket ud af strømforsyningen.

Transportposition (fig.B,C)

Positionslaseknappen (38) gør det lettere at flytte el-værktoget, nærdet Transporteres til forskellige arbejdsteder.

Oplasning af transportpositionen (arbejdssposition)

1. Tryk handtaget (2) en smule nedad;
2. Trak positionslaseknappen (38) helt udad, og las den fast ved at dreje den;
3. Bevæg langsomt handtaget (2) opad.

Låsning af transportpositionen (transportposition)
Inden den lages i transportposition, skal du sorge for, at bolten til dybdejustering (24) er justeret til ubegraenset dybde. På这部分 kan handtaget (2) rykkes helt ned uten at berare dybdestoppet. Fjern ösgå alt tilbehör, der/DDKTAN fast til maskinen.

1. Løsn lasebolten til glideskinner (29), hvis den er strammet;
2. Træk handtaget (2) fremad mod dig selv og stram lasebolten til glideskinner (29);
3. Tryk händtaget (2) welt nedad;
4. Lås positionslaseknappen (38) ved Först at trække og derefter dreje den;
5. Vind netkablet op, og bind det sammen med den medfolgende kabelrem.

After at have lst transportpositionen skal du bruge berehandtaget (27) til at bare og Transportere maskinen sikkert.

Brug kun barehändtaget til at Transportere maskinen og aldrig afskærmningerne.

Installation af en stationær maskine (fig. A, B, D)

For at sikre en sikker handtering skal el-værktøjet monteres på en plan, stabil arbejdsflade (f.eks. en arbejdsbænk) før brug. Du kan installere maskinen på tre måder:

1. Pä en arbejdsbænk

I dette tilfælde skal maskinen fastgøres til arbejds-bordet ved hjælp af passende skruer. Brug de fire huller (12) til at gore dette. Som vist pa fig. D.

2. På en underramme

Laes alle advarsler og instruktioner, der folger med savstativet. Hvis advarslerne ikke overholds og vegledningen ikke folsges,

kan det resultere i elektrisk stød, brand og/ eller alvorlige persorskader.

Saml savstativet korrekt, før du monterer el-værktoget. En korrekt samling er vigtig for at forbindre risikoen for, at det falder sammen.

I dette tilfælde skal maskinen fastgøres til underammen med bolte. Brug de fire huller (12) til at gore dette. Underrammen skal forankres med 4 bolte til gulvpladen med dimensioner på mindst 1 kvadratmeter. Monter el-værktøjet på savstativet i transportposition.

3. Fleksibel installation

Denne type installation anbefales/DDke af producenten.

Hvis det i udsædvanlige tilfælde ikke er muligt at montere el-værktøjet på en flad og stabil arbejdsflade, kan du improvisere ved atSMTP det op med vippebeskytterne.

Uden vippebeskytteren vil el-vaerktoget ikke stabilt og kan vælte, især ved savning af maksimale gerings- og/eller smigvinkler.

• Løsn pinolskruen (39) ved hjælp af en sekskantnøgle. Skub bagvippebeskytteren (30) helt udad, som vist på figur E1 og E2. Stram nu pinolskruen (39) igen.
• Drej forvippebeskytteren (37) indad aller udad, som vist på figur F, indtil el-værktøjet er placeret plant på arbejdsfladen.

Kontrol af afskaermningen (fig. A)

Den tilbagetrækkende aftskermning (5) beskytter mod utilisitet kontakt med savklingen, og mod at savspaner flyver rundt. Inden brug skal det kontrolleres, om savklingens aftskermnng virker correkt. For at gore det skal du trække handtaget (2) nedad og kontrollere ffolgende:

Den tilbagetraekkende aftskarmning (5) skal give adgang til savklingen (6).uden atkommen i Kontakt med andre dele.
- Når saven folds op i startuppositionen, skal den tilbageträkkende afskærming (5) automatisk dække hele savklingen (6).

Udskiftning af savklingen (fig. G)

För du udforer arbejde på maskinen, skal du tage netstikket ud af strømforsyningen.

Bær beskytteseshandsker ved montering af savklingen. Fare for personskade, nar savklingen berøres.

Brug kun savklinger, der stemmer overens med de karakteristiske data, der er angivet i brugsanvisningerne. Brug kun savklinger, der er markeret med en hastighed lig med ell er hojere end hastigheden markeret pa maskinen.

Brug under ingen omstændigheder slibeskiver som skærevræktjet.

Inden savklingen udskiftes, anbefales det kraftigt at indstille geringsvinklen og smigvinklen til 0^ Ellers kan der vare begrænset adgang.

1. Lås saven i opadrettet position ved at bruge positionslaseknappen (38);
2. Løsn holdebolten (40) ved hjælp af en skruetrækker med philips-hoved, som vist på G1; ADVARSEL! Fjern ikke holdebolten (40) helt, men løsn den kun.
3. Fold den tilbagetraekkende afskaermning (5) opad, indtil spændebolten (42) kan tilgås frit, som vist på figur G2;
4. Indsæt seskantnøglen i spændebolten (42). Den tilbagetrækkende aftskærmning (5) kan frigives, og den foldes på seskantnøglen.
5. Drej spænddebolten (42) med sekskantnøglen (34) og tryk samtidig på spindellåsen (43), indtil den tilkobles.
6. Hold godt fast i spindellasen (43) og Isn spendebolten (42) ved at dreje den med uret (venstre gevind).
7. Fjern spændebolten (42) og spændeflangen (41). Derefter kan savklingen (6) fjernes.

Montering af savklingen

Ved montering af savklingen skal du sorge for, at tændernes skæreretning (pilens retning på savklingen) stemmer overens med pilens retning på afskaermningen (4).

Nár du monterer savklingen (6), skal du se after, at den drejer frit i snitpladen (13) i bade 0^ og 45^ vinkelindstlinger.

1. Rengør savklingen og alle spændedele, der skal monteres.
2. Løsn holdebolten (40) ved hjælp af en skruetrækker med philips-hoved, som vist på G1; ADVARSEL! Fjern ikke holdebolten (40) helt, men løsn den kun.
3. Fold den tilbagetrakkende afskermning (5) opad, indtil spænddebolten (42) kan tilgås frit, som vist på figur G2;
4. Indsæt seksskantnøglen i spændebolten (42). Den tilbagetrækkende aftskærmning (5) kan frigives, og den foldes på seksskantnøglen.
5. Monter spændeflangen (41). Sørg for, at de flade sider på spændeflangen stemmer overens med de flade sider på klingeskaftet. Sørg ogsfor, at spændeflangens konvekke side er monteret udvendigt.
6. Monter spændebolten (42) og drej den med seskantnøglen, mens du samtidig trykker på spindellåsen (43), indtil den tilkobles.
7. Hold godt fast i spindellåsen (43) og fastgør spænddebolten (42) ved at dreje den mod uret.

Stovudsgnning (fig. A, B, W, X)

Sorg for god ventilation pa arbejdspladsen.

Bae stovbeskytse.

Stov fra materialer som blymaling og nogle traesorter kan vare sundhedsskadeligt. Indanding af dette stov kan forarsage allergiske reaktioner og/ eller forarsage luftvejslidelser hos brugeren aller mennesker i nahreden. Nogle typer stov, sasome ege-eller bogestov, er klassificeret som kraeftfremkaldende, iser i forbindelse med traebehandlingsstoffer (kromat, træbeskyttelsesmiddel). Vi anbefaler kraftigt at bruge et stovudsgningsystem, som er velegnet til materiaielet, hvor det er muligt.

Undg stovophobning pa arbejdspladsen. Stov kan let blive antaendt.

Stovudsgningsystemet kan blive blokeret af stov, flis ell fragmenter af arbejdsemnet. Det skal derfor rengores regelmaessigt. Gor det pa folgende ma:

1. Kobl netstikket fra strømforsyningen.
2. Vent, indtil savklingen er standset welt.
3. Fjern om nødvendigtevt. blokering

Montering af stovposen (fig. W)

Tryk stovposens (26) klemme ind, og skub den pa stovudgangen (28) pa bagsiden af maskinen. Stovposens holdes fast, när klemmen frigives.

Tilslutting af en stovsuger (fig. X)

Stovudsgueren skal vare velegnet til det materiale, der bearbejdes.

När der støvsuges tört stov, der er saerigt sundhedsskadeligt eller kræft fremkaldende, skal du bruge en speciel støvudsuger.

Der kan sluttes en stovsugerslange til stvudgangen (28). For at gore dette skal du blot slutte stovsugerslangen til stvudsgningsstuden.

4. BETJENING

Inden du tænder maskinen, skal du altid kontrollere, at savklingen er korrekt monteret. Klingen skal dreje jævnt.

Kontroller altid afskaermningerne for brug.

Ved alle snit skal det forst sikres, at savklingen pa intet tidspunkt kan komme i Kontakt med indhegningen, emnetangen erler andre maskindele. Fjern eventuelle monterede hjælpestop aller juster dem i henhold hertil.

Understottelse af arbejdsemnet (fig. H)

Arbejdsemner skal altid understottes korrekt.

Bordforlengelserne (10) kan forlenges til venstre og højre for at understette et arbejdsemne. Gør det på følgende MADE:

När der saves ekstra lange arbejdsemner, skal den frie ende af lange arbejdsemner have placeret noget ekstra under den ell er understøttes.

Fastklemning af arbejdsemnet (fig. H)

Arbejdsemner skal altid fastklemmes godt. Emnetangen (21) kan placeres til venstre og hore for arbejdsemnet. GOr det pa ffolgende made:

1. Sorg for, at arbejdsemnet er presset godt imod indhegningen (9);
2. Indsæt den medfølgende emnetang (21) i et af hullerne, der er beregnet til dette formål, som vist på figur H;
3. Juster gevindstangen på emnetangen (21) til arbejdsemnets højde;
4. Stram gevindstangen på emnetangen (21) godt for at sætte arbejdsemnet på plads. For at løsne den skal du blot løsne gevindstangen på emnetangen (21).

Knappen til emnetangen (44) kan bruges til at justere højden på emnetangen (21) hurtigere. Stram altid gezindstangen på emnetangen (21) godt for at sætte arbejdsemnet på plads, after du har justeret højden.

Justering af indhegninger (fig. H)

Nár du saver gerings- og/eller smigvinkler, skal du flytte den justerbare indhegning (7) afhængigt af skæreretningen. Pá denen MADE understøttes arbejdsemnet altid korrekt af indhegningen under alle forhold. Gör det på folgende MADE:

1. Løsn lasebolten til den justerbare indhegning (35):
2. Juster indhegningen i henhold til det onskedesnit. Ved gerings-llerige snit skal indhegninen flyttes indad mod klingen (maks. 8mm )eden at rere ved den.Ved smigsnit skal indhegningen flyttes udad og væk fra klingen (maks. 8mm )eden at rere ved den;
3. Stram lasebolten til den justerbare indhegning (35);
4. For at sikre, at klingen不解kommen i kontakt med den justerbare indhegning (35), anbefales det at foretage en testkorsel af klingens bevagelser,.uden at tende for maskinen.

Justering af geringsvinklen (fig.)

Geringsvinklen kan justeres mellem 45^ til venstre og 45^ til hore. For hurtig og pracis indstilling af almindeligt anvendte geringsvinkler, er der forudind

stillinger på savbordet ved vinklerne 0^ , 15^ , 22,5^ , 30^ og 45^ .

Justering af geringsvinklen til en forudindstilling:

1. Løsn knappen til geringsjustering (14);
2. Træk grebet til geringsjustering (15) og roter bordet (11) til venstre eller højre til den ønskete forudindstilling. Vinklen kan aflæses på skalaen for geringsvinkel (16) ved hjælp af indikatoren for geringsvinkel (17).
3. Slip grebet. Det skal foles, at grebet kobler ind i forudindstillingens pal.
4. Stram knappen til geringsjustering (14).

Justering af geringsvinklen til en pakrævet vindel:

1. Løsn knappen til geringsjustering (14);
2. Træk grebet til geringsjustering (15) og roter bordet (11) til venstre eller højre til den ønskedeposition. Vinklen kan aflæses på skalaen for geringsvinkel (16) ved hjælp af indikatoren for geringsvinkel (17).
3. Slip grebet, og stram knappen til geringsjustering (14).

Justering af smigvinklen (fig. A, B)

Smigvinklen kan indstilles mellem 0^ og +45^ til venstre. Gør det på følgende@måde:

1. Løsn justeringsknappen til smigjustering (22);
2. Vip saven ved brug af händtaget (2), indtil indikatoren (19) viser den ønskede position på skalaen for smigvinkel (20);
3. Stram justeringsknappen til smigjustering (22).

Taend/sluk maskinen (fig. A)

• Start maskinen ved at trykke og holde på laseknappen (1) og trykke på taend/sluk-kontakten (3).
• Stop maskinen ved at slippe tænd/sluk-kontakten (3).

Lav et tvaersnit (fig. I, J)

Folg disse trin for at skare vinkelret med traets are:

1. Juster geringsvinklen og smigvinklen til 0^
2. Flyt den justerbare indhegning til den indvendige position, mod klingen. Den maksimale afstand mellem den justerbare indhegning (35) og savklingen (6) er 8mm, som vist på figur J. Sorg for, at indhegningen ikke berøreren klingen.
3. Spænd arbejdsemnet godt fast;

4. Tænd for maskinen. Sorg for, at savklingen har naet fuld hastighed;

5. Bring nu handtaget langsomt nedad, sa savklin-gen skerer gennem arbejdsemnet og passerer gennem sprakken i bordet. Anvend不信 meget tryk på savern. Lad maskinen gore arbejdet;

6. Bring handtaget forsigtigt op ingen, og sluk det ved at slippe kontakten.

Lav et geringsnit (fig. J, K)

Følg disse trin for at lave et skråsnit på traëets overflade:

1. Juster geringsvinklen til den ønskede position og smigvinklen til 0^
2. Flyt den justerbare indhegning til den indvendige position, mod klingen. Den maksimale afstand mellem den justerbare indhegning (35) og savklingen (6) er 8mm, som vist på figur J. Sorg for, at indhegningen ikke berøreren klingen.
3. Spænd arbejdsemnet godt fast;
4. Tænd for maskinen. Sørg for, at savklingen har naet fuld hastighed;
5. Bring nu handtaget langsomt nedad, sa savklingen skerer gennem arbejdsemnet og passerer gennem sprakken i bordet. Anvend ikke meget tryk på savern. Lad maskinen gore arbejdet;
6. Bring handtaget forsigtigt op igen, og sluk det ved at slippe kontakten.

Lav et smigsnit (fig. L, M)

Falg disse trin for at lave et skrasnit pa treaets kant:

1. Juster geringsvinklen 0^ og smigvinklen til den onskede position;
2. Flyt den justerbare indhegning til den udven-dige position, væk fra klingen. Den maksimale afstand mellem den justerbare indhegning (35) og savklingen (6) er 8mm, som vist på figur M. Sorg for, at indhegningen ikke berører klingen.
3. Spænd arbejdsemnet godt fast. Sørg for, at emnetangen er placeret på den højre side;
4. Tænd for maskinen. Sørg for, at savklingen har naet fuld hastighed;
5. Bring nu handtaget langsomt nedad, sa savklingen skerer gennem arbejdsemnet og passerer gennem sprakken i bordet. Anvend/DDke meget tryk pa saven. Lad maskinen gore arbejdet;
6. Bring handtaget forsigtigt op igen, og sluk det ved at slippe kontakten.

Lav et sammensat snit (fig. M, N)

Følg disse trin for at lave en kombination af gerings- og smigsnit:

1. Juster geringsvinklen og smigvinklen til den onskede position;
2. Flyt den justerbare indhegning til den udven-dige position, væk fra klingen. Den maksimale afstand mellem den justerbare indhegning (35) og savklingen (6) er 8mm, som vist pa figur M. Sorg for, at indhegningen ikke berør klingen.
3. Spænd arbejdsemnet godt fast. Sorg for, at emnetangen er placeret på den højre side;
4. Tænd for maskinen. Sørg for, at savklingen har naet fuld hastighed;
5. Bring nu handtaget langsomt nedad, sa savklingen skerer gennem arbejdsemnet og passerer gennem sprakken i bordet. Anvend ikke meget tryk på savern. Lad maskinen gore arbejdet;
6. Bring handtaget forsigtigt op ingen, og sluk det ved at slippe kontakten.

Brug af glidefunktionen

Til ekstra brede arbejdsemner er maskinen udstyret med en glidefunktion. Nár du bruger glidefunktionen, skal du sorge for at lösne lasebolten til glideskinner (29). Træk handtaget (2) væk fra indhegningen (9), indtil savklingen befinder sig foran arbejdsemnet. Før langsomt værktøjsarmen nedad ved hjælp af handtaget og skub derefter handtaget (2) mod indhegningen (9) og sav gennem arbejdsemnet med en ensartet indførsl.

For sma arbejdsemnet er det muligt at fastgore glidefunktionen i savens bagposition med lasebolten til glideskinner (29). Hvis der onskes mere skarebredde, er det nodvendigt at losne lasebolten til glideskinner (29).

Brug af laengdestoppet (fig. 0)

Længdestoppet (8) på bade de venstre og højre bordforlængelser (10) kan bruges, sö det er nemt at save arbejdsemner til den samme længde.

Tryk på laserkontakten (46) for at tænde eller slukke for laseren. Laserkontakten (46) taender ogsa for LED-arbejdslyset.

Finjustering

Inden eventuelt justeringsarbejde skal du trække netstikket ud af kontakten.

For at sikre praecise snit skal savens grundindstilinger kontrolleres og justeres før feste brug samt after intensiv brug. Der kræves velegnede specialværktjoer til dette. Vonroc eftersalg vil hjælpè dig med at händtere dette arbejde hurtigt og pålideligt.

Finjustering of laseren (fig. Q)

Bemerk: For at teste laserfunktionen skal elværktoget forbinds til strormforsyningen.

Mens du justerer laseren (f.eks. nár du bevæger værktøjsarmen), ma du aldrig aktivere taend/sluk-knappen. Utilsigtet start af elværktøjet kan fore til personskader.

Hvis laseren (18) stopper med at indikere den rigtige skærelinje, kan du genjustere laseren. Gør det på følgende@måde:

1. Abn daekselskruerne (47) for at fjerne front-daekslet;
2. Løsn laserjusteringsskruerne (48) og indstil laseren ved at flytte den, indtil laserstrålen rammer tænderne på savklingen (6);
3. Monter frontdakslet ved at stramme begge daekselskruer (47).

Finjustering af 0^ smqvinklen (fig. R, S)

1. Juster gerings- og smigvinklen til 0^
2. Sænk handtaget (2) og fastgør det ved hjælp af positionslaseknappen (38);
3. Lås glidebevgelsen ved hjælp af lasebolten til glideskinner (29);
4. Indstil en vinkelmäler til 90^ , og anbring den på bordet (11), som vist på figur S. Vinkelmälerens ben skal flugte med savklingen (6) i hele længen;

5. Løsn læsemøtrikken til 0^ smigvinkel (50);

6. Juster stopbolten til 0^ smigvinkel (32), indtil vinkelmalerens ben flugter med savklingen i hele lengden;

7. Genstram lasemotrikken til 0^ smigvinkel (50).

Kontroller derefter vindelindikatorens (19) position. Løsn om nødvendigt viseren ved hjælp af en Philips skruetækker, indstil til position 0^ på skalaen for smigvinkel (20) og genstram holdeskruen.

Finjustering af 45^ smigvinklen (fig. R, T)

1. Juster gerings- og smigvinklen til 45^
2. Sænk handtaget (2) og fastgør det ved hjælp af positionslaseknappen (38);
3. Lås glidebevegelsen ved hjælp af lasebolten til glideskinner (29);
4. Indstil en vinkelmäler til 90^ , og anbring den på bordet (11), som vist på figur T. Vinkelmälerens ben skal flugte med savklingen (6) i hele længen;
5. Løsn læsemøtrikken til 45^ smigvinkel (49);
6. Juster stopbolten til 45^ smigvinkel (31), indtil vinkelmalerens ben flugter med savklingen i hele længden;
7. Genstram lasemötrikken til 45^ smigvinkel (49).

Kontroller derefter vindelindikatorens (19) position. Løsn om nødvendigt viseren ved hjælp af en Philips skruetækker, indstil til position 45^ på skalaen for smigvinkel (20) og genstram holdeskruen.

Finjustering of 0^ geringsvinklen (fig. U, V)

1. Indstil en vinkelmäler til 0^ på bordet (11), og placer den mellem indhegninger (9) og savklingen (6);
2. Vinkelmaierens ben skal flugte med savklingen (6) i hele laengden;
3. Løsn alle fire indhegningsbolte (51) og juster indhegningen (9), indtil vinkelmåleregens ben flugter med savklingen i hele længden;
4. Genstram alle fire indhegningsbolte (51) ingen. Kontroller derefter vinkelindikatorens (17) posit. Lsn om nodvendigt viseren ved hjaelp af en Philips skruetkker, indstil til position 0^ paskalaen for geringsvinkel (16) og genstram holdeskruen.

5. VEDLIGEHOLDELS

Sorg altid for, at maskinen ikke er sluttet til elnettet, nár du udfører vedligeholdelse af mekanismen.

Rengør maskinbekledningerne regelmæssigt med en blød klud, helst after hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbnningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i æbevand. Brug ikke oplosningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske componenter.

Rengoring af afskaermningerne

Kontroller afskaermningen (4) og den tilbagetrakkende afskaermning (5) for snavs, inden du bruger maskinen. Fjern gammadt savsmuld og splinter ved hjælp af en børste eller et lignende værktøj.

Udskifting af bordindsatsen

Udskift straks beskadigede bordindsatser.

Med en beskadiget bordindsats (13) er der en risiko for, at små dele sætter sig fast mellem bordindsatsen og savklingen, sä savklingen blokeres. For at udskifte bordindsatsen:

1. Fjern bordinsatsens skruer ved hjælp af en Philips skruetækker. Juster om ønsket geringsog smigvinklen for at fá adgang tilppe skruer;
2. Fjern bordinsats;
3. Installer ny bordindsats;
4. Stram skruerne ved hjælp af en Philips skruetraækker.

Glideskinner

• Rengør glideskinnerne regelmaessigt med en blød klud;
• Dryp lidt smoreolie pa glideskinnerne;
• Flyt gingssaven frem og tilbage, sa olien bliver spredt over hele skinnerne.

MILJ0

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres pa en passende genbrugsstation.

Kun for lande i EU

Maskinværktøj pågressive bortskaffes sammen med husholdningsaffald. Ifolge EU-direktiv 2012/19/EU om affald auf elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal maskinværktøjer, der ikke længere anwendes, afleveres separat og bortskaffes på ein miljøvenlig在这方面。

GARANTI

VONROC-produkter er udviklet til de højeste kvalitetsstandarder og er garanteret fri for defekter i bade materialer og udforelse i denperiode, der er retsligt angivet fra datoen for det originale kob.

Hvis produktet skulle udvikle fejl i dette periode pa grund af defekt materiale og/eller udforelse, bedes du kontakte VONROC direkte.

Følgende omstændigheder er udelukket fra denne garanti:

• U autoriserte servicecentre har foretaget eller gjort forsog på at foretage reparationer og/ellerændringer på maskinen;
  Normal slitage;
• Værktøjet er blevet misbrugt, brugt forkert eller ikke passende vedligeholdt;
• Der er anvendt ikke-reservedele.

Dette udgør den eneste garanti, virksomheden har givet, enten udtrykt eller underforstæt. Der er ingen andre garantier, udtrykt eller underforstæt, som strækker sig ud over这部分, herunder de underforstæde garantier for salgbarhed og egnethed til et bestemt formål. Under ingen omstændigheder skal VONROC holds ansvarlig for tilfældige skader eller følgeskader. Forhandlerens retsmidler skal��e begrænetsit reparationller udskiftning afenheder erller dele, der ikke overholder kravene.

Produktet og brugervejledningen er genstand for eandringer. Specifikationer kan ændres uten yderligereARS.

1. INSTRUKCJEBEZPICZENSTWA
