INSTRUKCJA OBSŁUGI MS502AC Vonroc

Należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa,dodatkowymi ostrzeżeniami i instruk- cjami. Niestosowanie się do ostrzeżeń dotyczących bezpieczeństwa może zakończyć się porażeniem przez prąd, pożarem i/lub poważnymi obrażeniami ciała. Ostrzeżenia dotyczące bezpieczeństwa oraz in- strukcję należy przechowywać w dostępnym miejscu. W podręczniku użytkownika urządzenia lub na urzą- dzeniu umieszczono następujące symbole: Przeczytać instrukcję obsługi. W razie nie przestzegania danej instrukcji obsługi może powstać ryzyko zranienia oraz zginięcia personelu lub uszkodzenia narzędzia. Ryzyko porażenia prądem. Nie dopuszczać innych osób. Nosić ochronę przeciwpyłową. Nosić okulary ochronne oraz ochraniać uszy. Nie zbliżaj rąk do obszaru cięcia uruchomio- nego elektronarzędzia. Dotknięcie tarczy może prowadzić do obrażeń ciała. Obszar niebezpieczny! Nie zbliżaj rąk, palców ani ramion do tego obszaru Transportować narzędzie wyłącznie złożone do środka do pozycji transportowej. Maszyna klasy II - Podwójna izolacja - Nie trzeba stosowac wtyczek z uziemieniem. Urządzenie jest zgodne z odpowiednimi normami bezpieczeństwa zawartymi w dyrektywach europejskich.

Regulowana przegroda musi być wysunięta na zewnątrz podczas cięcia ukosowego/ skośnego. Ø30mm Ømax. 254mm Uwzględnij wymiary ostrza tnącego. Średnica otworu musi pasować do wrzeciona narzędzia bez luzu. Jeśli konieczne jest użycie wkładek redukujących, dopilnować, aby wymiary wkładki były odpowiednie dla grubości tarczy i średnicy otworu pilarki oraz średnicy wrzeciona narzędzia. Kiedy to możliwe, używać wkładek redukujących dołączonych do pilarki. Średnica tarczy pilarki musi być zgodna z informacjami podanymi na symbolu.

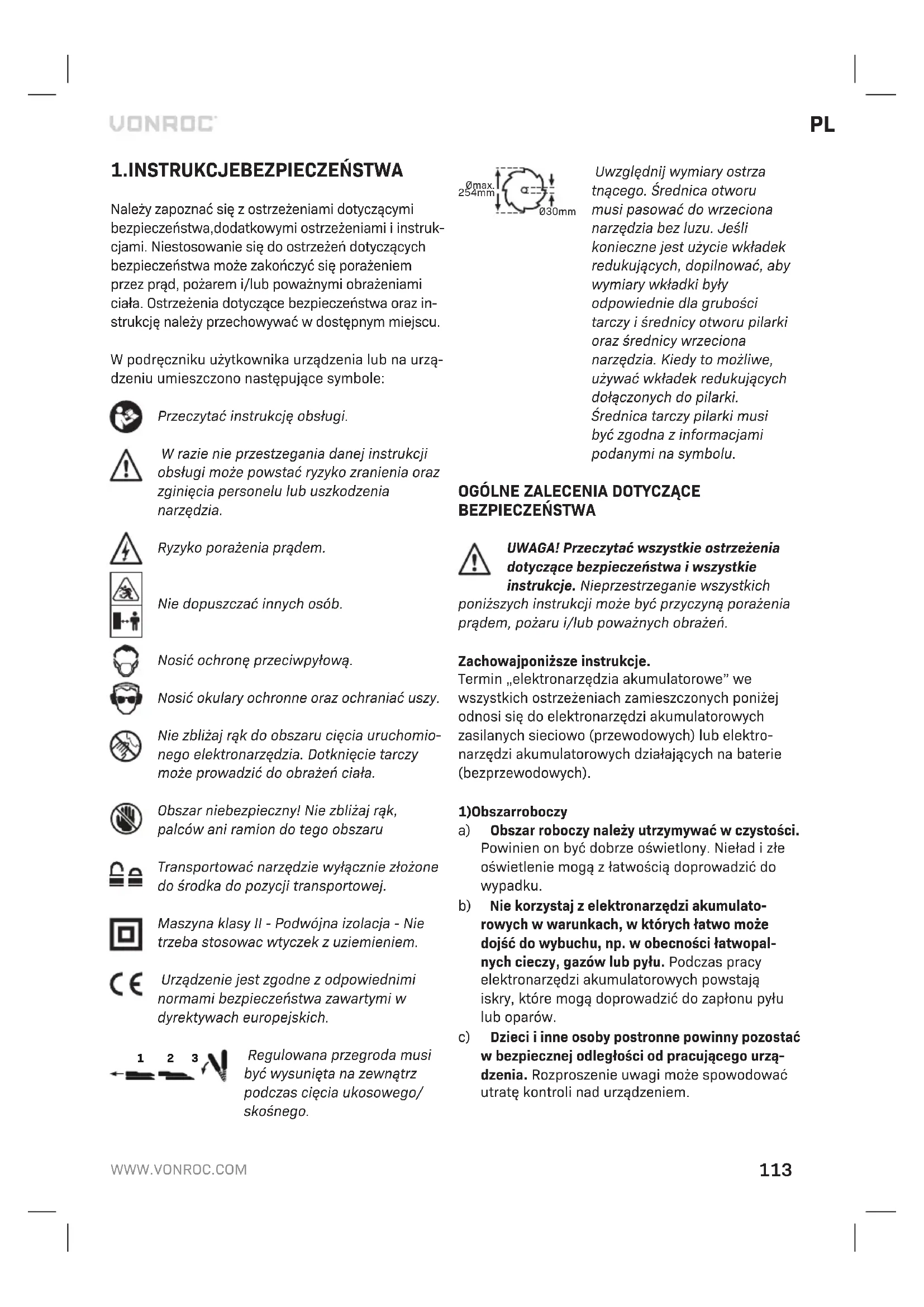

OGÓLNE ZALECENIA DOTYCZĄCE

BEZPIECZEŃSTWA UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie instrukcje. Nieprzestrzeganie wszystkich poniższych instrukcji może być przyczyną porażenia prądem, pożaru i/lub poważnych obrażeń. Zachowajponiższe instrukcje. Termin „elektronarzędzia akumulatorowe” we wszystkich ostrzeżeniach zamieszczonych poniżej odnosi się do elektronarzędzi akumulatorowych zasilanych sieciowo (przewodowych) lub elektro- narzędzi akumulatorowych działających na baterie (bezprzewodowych).

a) Obszar roboczy należy utrzymywać w czystości. Powinien on być dobrze oświetlony. Nieład i złe oświetlenie mogą z łatwością doprowadzić do wypadku. b) Nie korzystaj z elektronarzędzi akumulato- rowych w warunkach, w których łatwo może dojść do wybuchu, np. w obecności łatwopal- nych cieczy, gazów lub pyłu. Podczas pracy elektronarzędzi akumulatorowych powstają iskry, które mogą doprowadzić do zapłonu pyłu lub oparów. c) Dzieci i inne osoby postronne powinny pozostać w bezpiecznej odległości od pracującego urzą- dzenia. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem.114

2) Bezpieczeństwo związane z elektrycznością

a) Wtyczki elektronarzędzi akumulatorowych muszą być odpowiednie do danego gniazda. Pod żadnym pozorem nie należy modyfikować wtyczki w jakikolwiek sposób. Nie należy uży- wać adapterów, które uziemiają elektronarzę- dzia akumulatorowe. Stosowanie wtyczek nie poddanych modyfikacjom oraz odpowiednich gniazd zmniejsza ryzyko porażenia prądem. b) Należy unikać bezpośredniego kontaktu fizycz- nego z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki, lodówki. Ryzyko porażenia prądem jest większe, jeśli ciało osoby obsługującej urządzenie jest uziemione. c) Nie należy wystawiać elektronarzędzi akumu- latorowych na działanie deszczu lub wilgoci. Dostanie się wody do wnętrza elektronarzędzia akumulatorowego zwiększy ryzyko porażenia prądem. d) Nie należy używać przewodu w niewłaści- wy sposób. Pod żadnym pozorem nie należy wykorzystywać przewodu do przenoszenia lub ciągnięcia elektronarzędzia akumulatorowego, ani do jego odłączania od sieci. Przewodu nie należy wystawiać na działanie ciepła, smarów. Powinien on znajdować się w bezpiecznej odle- głości od ostrych krawędzi i części ruchomych. Przewody uszkodzone lub poplątane zwiększają ryzyko porażenia prądem. e) Podczas korzystania z elektronarzędzia akumu- latorowego na wolnym powietrzu, należy uży- wać przewodu przedłużacza przystosowanego do użytku na zewnątrz. Używanie przewodu nadającego się do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem. f) Jeśli obsługa elektronarzędzia w wilgotnym miejscu jest nieunikniona, użyć zasilania wyposażonego w wyłącznik różnicowo-prądo- wy. Użycie wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osoby obsługującej urządzenie

a) Przez cały czas należy mieć się na baczności, uważać na to, co się robi, a w czasie obsługi elektronarzędzia akumulatorowego postępować mając na uwadze zdrowy rozsądek. Urządzenia nie powinny obsługiwać osoby zmęczone lub będące pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi w czasie obsługi elektronarzędzi akumulatorowych może być przyczyną powstania poważnych obrażeń ciała. b) Należy korzystać ze sprzętu ochronnego oraz zawsze nosić okulary ochronne. Sprzęt ochronny, jak na przykład maska przeciwpyło- wa, antypoślizgowe obuwie ochronne, kask lub słuchawki ochronne używany we właściwych sytuacjach pozwoli na zmniejszenie ryzyka obra- żeń ciała. c) Unikać niezamierzonego uruchomienia. Przed podłączeniem urządzenia do sieci, zawsze sprawdzić, czy przełącznik znajduje się w pozycji „wyłączony”. Przenoszenie elektrona- rzędzi z palcem na przełączniku lub włączonych elektronarzędzi z przełącznikiem w położeniu włączenia jest bardzo niebezpieczne i może powodować wypadki. d) Przed włączeniem elektronarzędzia akumu- latorowego należy usunąć z niego wszystkie klucze nastawcze lub maszynowe. Pozostawie- nie klucza zamocowanego na jednej z części obrotowych urządzenia może spowodować powstanie obrażeń ciała. e) Nie należy sięgać ponad urządzeniem. Przez cały czas należy zachować odpowiednią równo- wagę i zapewnić odpowiednie oparcie dla stóp. Pozwoli to na lepsze kontrolowanie urządzenia w nieoczekiwanych sytuacjach. f) Należy nosić odpowiednie ubranie. Do pracy z urządzeniem nie wkładać luźnych ubrań ani biżuterii. Włosy, ubranie i rękawiczki trzymać z dala od części ruchomych. Luźne części ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez części ruchome. g) Jeśli w urządzeniu przewidziano elementy słu- żące do odprowadzania i zbierania pyłu, należy sprawdzić, czy są podłączone, i czy działają we właściwy sposób. Korzystanie z tego typu elementów pozwala ograniczyć ryzyko związane z wydzielaniem pyłu podczas pracy urządzenia. h) Nie zezwalać na to, aby rutyna związana z częstym korzystaniem z narzędzi powodowa- ła nadmierną pewność siebie i ignorowanie zasad bezpiecznego korzystania z narzędzi. Nieodpowiedzialne działanie może spowodować poważne obrażenia ciała w ułamku sekundy.

4) Obsługa i konserwacja elektronarzędzi akumu-

latorowych a) Urządzenia nie należy przeciążać. Należy korzy- stać z narzędzia odpowiedniego do danego typu pracy. Odpowiednio dobrane urządzenie pozwoliPL

na lepsze i bezpieczniejsze wykonanie pracy, we właściwym dla urządzenia tempie. b) Z elektronarzędzia akumulatorowego nie należy korzystać, jeśli nie można go włączyć i wyłączyć przy pomocy przełącznika. Urządzenie, którego nie można kontrolować używając przełącznika jest niebezpieczne i powinno być oddane do naprawy. c) Przed przystąpieniem do regulowania elektro- narzędzi akumulatorowych, wymiany akceso- riów lub przygotowywania urządzeń do okresu przechowywania, należy odłączyć wtyczkę od źródła zasilania. Tego typu środki ostrożności zmniejszają ryzyko przypadkowego uruchomienia urządzenia. d) Nieczynne elektronarzędzia akumulatorowe należy przechowywać poza zasięgiem dzieci. Nie należy pozwolić, aby osoby nie znające urządzenia lub niniejszych instrukcji obsługiwały urządzenie. Elektronarzędzia akumulatorowe w rękach niekompetentnych użytkowników stano- wią zagrożenie. e) Elektronarzędzia akumulatorowe należy utrzy- mywać w dobrym stanie technicznym. Należy sprawdzać, czy części ruchome są właściwie założone, i czy się nie zacinają. Należy również sprawdzać, czy jakieś części nie są uszkodzone oraz sprawdzać wszelkie inne elementy, które mogą wpłynąć na pracę urządzeń. Jeśli urzą- dzenie jest uszkodzone, przed przystąpieniem do jego użytkowania, należy je naprawić. Częstą przyczyną wypadków jest zły stan techniczny urządzeń. f) Narzędzia służące do cięcia powinny być naostrzone i utrzymywane w czystości. Jeśli narzędzia służące do cięcia, które posiadają ostre krawędzie tnące, są właściwie konserwowane, istnieje mniejsze prawdopodobieństwo ich zaci- nania się. Ponadto, łatwiej je kontrolować. g) Elektronarzędzia akumulatorowego, akcesoriów, nakładek, itp. należy używać zgodnie z niniej- szymi instrukcjami oraz w sposób właściwy dla danego rodzaju urządzenia, z u względnieniem warunków pracy oraz jej rodzaju. Używanie urządzenia niezgodnie z przeznaczeniem może prowadzić do powstania sytuacji niebezpiecznych. h) Uchwyty należy utrzymywać w stanie suchym, czystym i niezabrudzonym olejem lub smarem. Śliskie uchwyty i powierzchnie do chwytania nie pozwalają na bezpieczne obchodzenie się z narzę- dziem i panowanie nad nim w nieoczekiwanych sytuacjach.

5) Użytkowanie i konserwacja urządzenia zasila-

nego akumulatorkami a) Ładować tylko przy użyciu ładowarki określonej przez producenta. Ładowarka przewidziana dla jednego rodzaju akumulatorków stwarza ryzyko pożaru w przypadku użycia jej z innym zestawem akumulatorków. b) Należy używać jedynie akumulatorków przezna- czonych dla danego urządzenia. Użycie innych akumulatorków stwarza ryzyko wystąpienia obrażeń ciała lub pożaru. c) Kiedy akumulatorki nie są używane, należy przechowywać je z dala od przedmiotów meta- lowych, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby lub inne niewielkie przedmioty metalowe, które mogłyby spowodo- wać zwarcie pomiędzy stykami. Zwarcie styków akumulatorka może spowodować pożar. d) W przypadku przeciążenia z akumulatorka może wycieknąć płyn; nie należy go dotykać. W razie przypadkowego kontaktu przemyć skórę wodą. W przypadku dostania się płynu do oczu należy skontaktować się z lekarzem. Płyn z akumulatorka może powodować podrażnienia lub oparzenia. e) Nie używać uszkodzonego ani zmodyfikowa- nego akumulatora lub narzędzia. Uszkodzone lub zmodyfikowane akumulatory mogą działać w sposób nieoczekiwany, co może powodować pożar, wybuch lub ryzyko obrażeń ciała. f) Nie wystawiać akumulatora ani narzędzia na działanie płomienia lub zbyt wysokiej tempe- ratury. Narażenie na działanie płomienia lub temperatury powyżej 130°C może spowodować wybuch. UWAGA Temperaturę „130 °C“ można zastąpić temperaturą „265 °F“. g) Przestrzegać wszystkich instrukcji ładowania i nie ładować akumulatora ani narzędzia poza zakresem temperatury podanym w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturze poza podanym zakresem może spowodować uszkodzenie akumulatora i zwięk- szyć ryzyko pożaru.

a) Zlecać serwisowanie elektronarzędzie wykwa- lifikowanemu technikowi stosującymi jedynie części zamienne identyczne z oryginalnymi. Zapewni to zachowanie bezpieczeństwa elek- tronarzędzia.116

b) Nigdy nie serwisować uszkodzonych akumu- latorów. Serwisowanie akumulatorów może przeprowadzać wyłącznie producent lub autory- zowany serwis.

• Pilarki ukosowe są przeznaczone do przecina- nia drewna lub produktów drewnopodobnych i nie można ich używać ze ściernymi tarczami do odcinania do cięcia materiałów żelaznych, jak metalowe pręty, bolce, listwy, teowniki itp. Ścierny pył powoduje zacinanie się części ruchomych, takich jak osłona dolna. Iskry z cięcia ściernego spowodują przypalenie dolnej osłony, wkładki rzazu i innych części z tworzyw sztucznych.

• Używać zacisków do mocowania obrabianego elementu, kiedykolwiek to możliwe. W przy- padku podpierania obrabianego elementu ręką, trzymać dłoń zawsze w odległości co najmniej 100 mm od boku tarczy pilarki. Nie używać tej pilarki do przecinania elementów zbyt małych do bezpiecznego zaciśnięcia lub przytrzymywa- nia ręką. Jeśli dłoń znajdzie się za blisko tarczy pilarki, istnieje zwiększone ryzyko obrażeń ciała w wyniku styczności z tarczą.

• Obrabiany element musi być unieruchomiony i zaciśnięty lub przytrzymany do przegrody i blatu. Nie wprowadzać obrabianego elementu w tarczę ani nie ciąć w żaden sposób „w po- wietrzu”. Niezamocowany lub niezamocowany obrabiany element może zostać wyrzucony w powietrze z wysoką prędkością i spowodować obrażenia ciała.

• Przepychać pilarkę przez obrabiany element. Nie ciągnąć pilarki przez obrabiany element. Aby wykonać cięcie, unieść głowicę pilarki i przełożyć ją nad obrabianym elementem bez cięcia, uruchomić silnik, nacisnąć głowicę pilarki w dół i przepchnąć pilarkę przez obra- biany element. Cięcie podczas ciągnięcia może spowodować wspięcie się tarczy pilarki na po- wierzchnię obrabianego elementu i gwałtowne odrzucenie zespołu tarczy w stronę operatora.

• Nigdy nie krzyżować dłoni nad przewidywaną li- nią cięcia przed lub za tarczą pilarki. Podpieranie obrabianego elementu „na krzyż”, tzn. trzymanie obrabianego elementu po prawej stronie tarczy lewą ręką i vice versa jest bardzo niebezpieczne.

• Nie sięgać poza przegrodę żadną ręką na odległość mniejszą niż 100 mm od boku tarczy w celu usunięcia wiórów lub z innego powodu, gdy tarcza się obraca. Fakt, że wirująca tarcza znajduje się blisko dłoni, może nie być oczywisty, co może prowadzić do poważnych obrażeń ciała.

• Sprawdzić obrabiany element przed rozpo- częciem cięcia. Jeśli obrabiany element jest wygięty w łuk lub wykrzywiony, zacisnąć go stroną wygiętą (grzbietem łuku) w stronę prze- grody. Zawsze dopilnować, aby między obrabia- nym elementem, przegrodą i blatem wzdłuż linii cięcia nie występowały żadne szczeliny. Zgięte lub wypaczone obrabiane elementy mogą się skręcać lub przesuwać, co może powodować utykanie wirującej tarczy podczas cięcia. W obrabianym elemencie nie mogą znajdować się żadne gwoździe ani inne ciała obce.

• Nie używać pilarki do czasu oczyszczenia blatu z wszystkich narzędzi, wiórów itp. Na blacie może znajdować się wyłącznie obrabiany przedmiot. Drobne resztki lub luźne kawałki drewna albo inne przedmioty stykające się z wirującą tarczą mogą zostać odrzucone z wysoką prędkością.

• Ciąć tylko jeden obrabiany element naraz. Obrabianych elementów ustawionych jeden na drugim nie można prawidłowo zacisnąć ani podeprzeć i mogą one blokować tarczę lub przesuwać się podczas pracy.

• Przed użyciem dopilnować, aby pilarka została zamontowana lub ustawiona na poziomej i wytrzymałej powierzchni roboczej. Pozioma i solidna powierzchnia robocza ogranicza ryzyko utraty stabilności pilarki ukosowej.

• Zaplanować pracę. Po każdej zmianie ustawie- nia kąta cięcia ukosowego lub skośnego spraw- dzić, czy regulowana przegroda jest ustawiona prawidłowo, tak aby podpierała obrabiany element i nie kolidowała z tarczą lub układem osłon. Nie włączając jeszcze narzędzia i nie umieszczając obrabianego elementu na blacie, wykonać pełen symulowany przebieg pilarką, aby upewnić się, że żadne elementy ze sobą nie kolidują i nie ma ryzyka przecięcia przegrody.

• Zapewnić odpowiednie podparcie, jak przedłu- żenia blatu, kozły itp. w przypadku obrabianych elementów szerszych lub dłuższych od blatu. Obrabiane elementy dłuższe lub szersze od blatu pilarki mogą się przechylić, jeśli nie będą prawidłowo podparte. Jeśli odcinany element lub obrabiany element się przechyli, może toPL

spowodować podniesienie osłony dolnej lub wy- rzucenie tego elementu przez wirującą tarczę.

• Nie korzystać z pomocy innej osoby zamiast przedłużenia blatu lub dodatkowego podparcia. Niestabilne podparcie obrabianego elementu może spowodować utykanie tarczy lub prze- suwanie się obrabianego elementu podczas cięcia, wciągając operatora i pomocnika w wirującą tarczę.

• Odcinany element nie może zostać zablokowa- ny ani dociśnięty w żaden sposób do wirującej tarczy. Zablokowanie, np. blokadami przedłu- żenia, odcinanego elementu może spowodo- wać jego utknięcie i oparcie o tarczę oraz jego gwałtowne odrzucenie.

• Zawsze używać zacisku lub mocowania przeznaczonego do prawidłowego podpierania materiałów okrągłych, jak pręty lub rury. Pręty zwykle toczą się podczas przecinania, przez co tarcza się na nie „wspina”, wciągając obrabiany element wraz z ręką operatora w tarczę.

• Pozwolić tarczy osiągnąć maksymalną prędkość przed przyłożeniem do obrabianego elementu. Ograniczy to ryzyko odrzucenia obrabianego elementu.

• Jeśli dojdzie do utknięcia obrabianego ele- mentu lub tarczy, wyłączyć pilarkę ukosową. Poczekać na zatrzymanie się wszystkich ru- chomych części i odłączyć wtyczkę z gniazdka zasilania i/lub wyjąć akumulator. Następnie uwolnić zablokowany materiał. Dalsze cięcie z zablokowanym obrabianym elementem może spowodować utratę panowania nad narzędziem lub jego uszkodzenie.

• Po zakończeniu cięcia zwolnić włącznik, trzymać głowicę pilarki w dolnym położeniu i poczekać na zatrzymanie się tarczy przed wyjęciem odciętego elementu. Sięganie dłonią w pobliże poruszającej się z rozpędu tarczy jest niebezpieczne.

• Trzymać mocno uchwyt podczas wykonywania cięcia częściowego lub w przypadku zwalniania włącznika przed przestawieniem głowicy pilarki całkowicie w położenie dolne. Hamowanie pilar- ki może spowodować nagłe pociągnięcie głowicy pilarki w dół, powodując ryzyko obrażeń ciała.

• Utrzymywać miejsce pracy w czystości. Kombi- nacje materiałów są szczególnie niebezpieczne. Lekki pył z obróbki metalu może się zapalić lub wybuchnąć.

• Nie używać tępych, pękniętych, zgiętych lub uszkodzonych tarcz pilarki. Nienaostrzone lub źle ustawione tarcze wytwarzają wąski rzaz i generują nadmierne tarcie, utykanie tarczy i odrzut.

• Nie używać tarcz pilarki wykonanych ze stali szybkotnącej (HSS). Takie tarcze łatwo pękają.

• Zawsze używać tarcz pilarki o właściwych wymiarach i o właściwych kształcie (trapezo- wym, a nie okrągłym) otworów w tarczy. Tarcze niezgodne z osprzętem mocującym pilarki będą poruszać się mimośrodowo, powodując utratę panowania nad narzędziem.

• Nie zastępować wbudowanego lasera laserem innego typu. Laser niezgodny z tym elektro- narzędziem może powodować zagrożenie dla osób.

• Nigdy nie usuwać wiórów, odciętych elemen- tów itp. z obszaru cięcia, gdy elektronarzędzie pracuje. Zawsze najpierw przestawić ramię narzędzia z powrotem w położenie neutralne i wyłączyć elektronarzędzie.

• Nie dotykać tarczy pilarki po pracy, zanim tarcza nie ostygnie. Tarcza bardzo silnie się nagrzewa podczas pracy.

• Nigdy nie ograniczać czytelności oznaczeń ostrzegawczych na narzędziu.

• Jeśli wiązka lasera trafi w oko, zamknąć oczy i niezwłocznie odwrócić twarz od wiązki.

• Nie patrzeć na źródło promieniowania przez jakiekolwiek przyrządy optyczne, jak lornetka. Może to spowodować uszkodzenie wzroku.

• Nie kierować wiązki lasera na osoby patrzące przez lornetkę lub podobny przyrząd. Może to spowodować uszkodzenie ich wzroku.

• Nie modyfikować osprzętu laserowego w żaden sposób. Opcji ustawień opisanych w tej instruk- cji można bezpiecznie używać.

• Nie stawać w jednej linii z tarczą przed elek- tronarzędziem. Zawsze stawać z boku tarczy pilarki. Pozwoli to chronić ciało przed rezultata- mi ewentualnego odrzutu.

• Trzymać dłonie, palce i ramiona z dala od obra- cającej się tarczy.

• Nie krzyżować rąk przed ramieniem narzędzia.

• Unikać przegrzewania zębów pilarki. Kiedy zęby pilarki się przegrzeją, zatrzymać narzę- dzie. Pozwolić tarczy pilarki ostygnąć przed ponownym użyciem narzędzia.

• Niezwłocznie wymieniać uszkodzone lub zużyte tarcze.118

• Używać wyłącznie tarcz zgodnych z parametra- mi podanymi w tej instrukcji obsługi i prze- testowanych oraz oznaczonych zgodnie z EN 847-1.

• Podczas cięcia zakrzywionych lub okrągłych elementów należy je specjalnie zamocować i zabezpieczyć przed ślizganiem się. W linii cięcia nie mogą być żadne odstępy między obrabianym elementem a przegrodą i blatem pilarki. W razie potrzeby należy wykonać spe- cjalne mocowania. Bezpieczeństwo elektryczne Zawsze sprawdzać, czy napięcie zasilania jest zgodne z napięciem podanym na tabliczce znamionowej.

• Nie używać urządzenia, jeśli jego kabel zasilają- cy jest uszkodzony lub wtyczka kabla zasilają- cego jest uszkodzona.

• Używać wyłącznie przedłużaczy przystoso- wanych do pracy z parametrami zasilania urządzenia o minimalnej grubości 1,5 mm

. W przypadku korzystania z przedłużacza w zwoju, zawsze całkowicie rozwinąć zwój.

2. INFORMACJE O MASZYNIE

Przeznaczenie To elektronarzędzie jest przeznaczone do pracy jako maszyna nieruchoma wykonująca proste wzdłużne i poprzeczne cięcia w drewnie w kierunku zgodnym z jego włóknami i przeciwnym do jego włókien. Można wykonywać cięcia ukosowe pod kątem od -45° do +45° i cięcia skośne pod kątem od -0° do +45°. Elektronarzędzie z zamocowaną tarczą ma wystarczającą moc do cięcia drew- na twardego i miękkiego oraz płyt wiórowych i pilśniowych. Tarcza nie jest przeznaczona do cięcia drewna opałowego. Nie używać pilarki do cięcia materiałów innych niż podane w instrukcji. DANE TECHNICZNE Nr modelu MS502AC Napięcie w sieci 230-240V ~Częstotliwość w sieci 50 HzPobór mocy 2000W S1, 2200W S6 25%Prędkość bez obciążenia 4500/minKąt nachylenia -45° <> +45°Kąty skosu-45° <> 0° ° w lewo, jeden kąt cięcia ukosowegoDane techniczne tarczy: Średnica Grubość tarczy Szerokość cięcia Średnica otwóru Liczba zębówØ 254 mm1.6 mm2.8 mmØ 30 mm 60T Wymiary cięcia (wysokość x szerokość): Cięcie ukosowe 0° - Cięcie skośne 0° Cięcie ukosowe 0° - Cięcie skośne 45° Cięcie ukosowe 45° - Cięcie skośne 0° Cięcie ukosowe 45° - Cięcie skośne 4590 x 340 mm45 x 340 mm90 x 240 mm45 x 240 mmMinimalne wymiary obrabia-nego elementu3 x 10 mmDane techniczne lasera: Klasa Długość fali Moc

650 nm< 1 mWMasa 14.3 kgLpa (Ciśnienie dźwięku) 101.6 +3 dB(A)Lwa (Moc akustyczna) 114.6 +3 dB(A)Wibracje <2.5 m/s

• S1, cykl pracy ciągłej.

S6, cykl okresowej pracy ciągłej. Identyczne cykle pracy z okresem obciążenia, po którym następuje okres bez obciążenia. Czas pracy 10 minut; cykl pracy (obciążenia) to 25% czasu działania. Poziom drgań Poziom emisji drgań podany w tej instrukcji obsługi został zmierzony zgodnie ze standaryzowanym te- stem podanym w normie EN 60745; może on służyćPL

do porównywania narzędzi ze sobą oraz do wstęp- nego oszacowania ekspozycji na drgania podczas użytkowania narzędzia do podanych zastosowań - używanie narzędzia do innych zastosowań lub z innymi lub źle konserwowanymi akcesoriami może znaczącą zwiększać poziom ekspozycji - okresy, gdy narzędzie jest wyłączone lub okresy, gdy jest włączone, ale nie pracuje, mogą zna- cząco zmniejszać poziom ekspozycji Chronić się przed wpływem drgań, konserwując odpowiednio narzędzie i akcesoria, utrzymując ciepłotę dłoni oraz odpowiednio organizując pracę. OPIS Liczby w tekscie odnosza sie do rysunków na stronach 2-6.

3. Przełącznik wł./wył.

5. Chowana osłona ochronna

7. Regulowana przegroda

8. Ogranicznik długości

10. Przedłużenie blatu

12. Otwory montażowe

14. Pokrętło regulacji cięcia ukosowego

15. Dźwignia regulacji cięcia ukosowego

16. Podziałka kąta cięcia ukosowego

17. Wskazówka kąta cięcia ukosowego

19. Wskazówka kąta cięcia skośnego

20. Podziałka kąta cięcia skośnego

21. Zacisk obrabianego przedmiotu

22. Pokrętło regulacji cięcia skośnego

24. Śruba regulacji głębokości

25. Szyny do przesuwania

27. Rączka do przenoszenia

29. Śruba mocująca szyn do przesuwania

30. Ogranicznik przechylania wstecz

31. Śruba ograniczająca kąta cięcia skośnego 45°

32. Śruba ograniczająca kąta cięcia skośnego 0°

33. Śruba zabezpieczająca zacisku obrabianego

34. Śruba zabezpieczająca przedłużenia blatu

35. Śruba zabezpieczająca regulowanej przegrody

36. Śruba regulacyjna przegrody

37. Ogranicznik przechylania naprzód

38. Pokrętło blokady położenia

40. Śruba ustalająca

41. Kołnierz zaciskający

42. Śruba zaciskająca

43. Blokada wrzeciona

44. Pokrętło zacisku obrabianego przedmiotu

45. Nakrętka radełkowana do regulacji głębokości

46. Oświetlenie robocze LED

47. Śruby pokrywy lasera

48. Śruby do regulacji lasera

49. Nakrętka zabezpieczająca kąta cięcia skośnego 45°

50. Nakrętka zabezpieczająca kąta cięcia skośnego 0°

Przed montażem należy zawsze wyłączyć urządzenie i odłączyć od sieci zasilającej. Odblokowanie pozycji roboczej (pozycja robocza)

1. Wcisnąć uchwyt (2) lekko w dół;

2. Pociągnąć pokrętło blokady położenia (38) cał-

kowicie na zewnątrz i zablokować je w miejscu, obracając nim;

3. Powoli przestawić uchwyt (2) do góry.

Zablokowanie w pozycji transportowej (pozycja transportowa) Przed zablokowaniem w pozycji transportowej, dopilnować, aby śruba regulacji głębokości (24) została ustawiona na nieograniczoną głębokość. Dzięki temu uchwyt (2) można przestawić do końca w dół bez dotykania ogranicznika głębokości. Poza tym usunąć wszystkie akcesoria, których nie można pewnie przymocować do narzędzia.

1. Poluzować śrubę mocującą szyn do przesuwa-

nia (29), jeśli jest dokręcona;

2. Pociągnąć uchwyt (2) naprzód do siebie i dokrę-

cić śrubę mocującą szyn do przesuwania (29);

3. Wcisnąć uchwyt (2) do końca w dół;

4. Zablokować pokrętło blokady położenia (38),

najpierw je pociągając, a potem nim obracając;

5. Zwinąć kabel zasilający do góry i związać go

dołączonym do zestawu paskiem kabla.120

Po zablokowaniu w pozycji transportowej, użyć rączki do przenoszenia (27) do bezpiecznego prze- noszenia i transportowania maszyny. Do przenoszenia używać wyłącznie rączki do przenoszenia i w tym celu nigdy nie używać osłon ochronnych. Instalacja narzędzia jako narzędzia stacjonarnego (Rys. A, B, D) Aby zapewnić bezpieczną obsługę, elektronarzę- dzie musi być zamontowane na płaskiej i stabilnej powierzchni roboczej (np. stole warsztatowym) przed użyciem. Maszynę można zainstalować na trzy sposoby:

1. Na blacie roboczym

W tym przypadku maszynę należy przymocować do blatu roboczego odpowiednimi wkrętami/śrubami. Użyć w tym celu czterech otworów (12). Zgodnie z Rys. D.

Przeczytać wszystkie ostrzeżenie i instrukcje dołączone do stojaka pilarki. Nieprzestrzeganie ostrzeżeń oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Prawidłowo zmontować stojak pilarki przed zamontowaniem na nim elektronarzędzia. Prawidłowy montaż jest ważny i pomaga ograniczać ryzyko przewrócenia się narzędzia. W tym przypadku maszynę należy przymocować do ramy dolnej śrubami. Użyć w tym celu czterech otwo- rów (12). Rama dolna musi zostać przymocowana 4 śrubami do płyty podłogowej o powierzchni co naj- mniej 1 metra kwadratowego. Zamocować elektrona- rzędzie na stojaku pilarki w pozycji transportowej.

3. Elastyczna instalacja

Producent nie zaleca instalacji tego typu. Jeśli, w wyjątkowych okolicznościach, zamonto- wanie elektronarzędzia na płaskiej i stabilnej po- wierzchni roboczej jest niemożliwe, można impro- wizować, wykorzystując ograniczniki przechylania. Bez ogranicznika przechylania elektronarzę- dzie będzie niestabilne i może się przechy- lać, szczególnie podczas cięcia pod maksymalnym kątem cięcia ukosowego i/ lub skośnego.

• Poluzować śrubę dociskową (39) kluczem imbusowym. Wysunąć ogranicznik przechylania wstecz (30) całkowicie na zewnątrz zgodnie z rysunkami E1 i E2. Następnie dokręcić śrubę dociskową (39).

• Obracać ogranicznik przechylania naprzód (37) do środka lub na zewnątrz zgodnie z rysunkiem F, aż elektronarzędzie będzie ustawione pozio- mo na powierzchni roboczej. Kontrola osłony ochronnej (Rys. A) Chowana osłona ochronna (5) chroni przed przy- padkową stycznością z tarczą pilarki i wyrzucanymi wiórami. Przed użyciem należy sprawdzić, czy osło- na tarczy działa prawidłowo. W tym celu pociągnąć uchwyt (2) w dół i sprawdzić, co następuje:

• Chowana osłona ochronna (5) musi zapewniać dostęp do tarczy pilarki (6) bez dotykania innych części.

• Podczas rozkładania pilarki do góry w położenie początkowe, chowana osłona ochronna (5) musi automatycznie zasłaniać całą tarczę pilarki (6). Wymiana tarczy (Rys. G) Przed montażem należy zawsze wyłączyć urządzenie i odłączyć od sieci zasilającej. Podczas montażu tarczy nosić rękawice ochronne. Ryzyko obrażeń ciała w wyniku dotknięcia brzeszczota. Używać wyłącznie tarcz zgodnych z danymi technicznymi podanymi w instrukcji. Stosuj wyłącznie tarcze z oznaczaniem prędkości równym lub wyższym niż oznaczenie prędkości podanej na maszynie. Pod żadnym pozorem nie używać tarcz ściernych do cięcia. Przed wymianą tarczy zaleca się ustawienie kąta cięcia ukosowego i kąta cięcia skośnego na 0°. W przeciwnym razie dostęp może być ograniczony.PL

1. Zablokować tarczę w górnym położeniu za

pomocą pokrętła blokady położenia (38);

2. Poluzować śrubę ustalającą (40) za pomocą

wkrętaka z końcówką krzyżową zgodnie z rysun- kiem G1; OSTRZEŻENIE! Nie wykręcać całkowicie śruby ustalającej (40), lecz tylko ją poluzować.

3. Złożyć chowaną osłonę ochronną (5) do góry, aż

do uzyskania swobodnego do śruby zaciskają- cej (42) zgodnie z rysunkiem G2;

4. Włożyć klucz imbusowy w śrubę zaciskającą (42).

Chowaną osłonę ochronną (5) można zwolnić i złożyć na klucz imbusowy.

5. Obrócić śrubę zaciskającą (42) kluczem imbu-

sowym (34), jednocześnie wciskając blokadę wrzeciona (43), aż zadziała.

6. Mocno trzymać blokadę wrzeciona (43) i

poluzować śrubę zaciskającą (42), obracając ją zgodnie ze wskazówkami zegara (gwint lewy).

7. Zdemontować śrubę zaciskającą (42) i kołnierz

zaciskający (41). Następnie można zdjąć tarczę (6). Montaż tarczy Podczas mocowania tarczy pilarki dopilno- wać, aby kierunek cięcia zębów (strzałka na tarczy) był zgodny ze strzałką na osłonie (4). Podczas mocowania tarczy (6) sprawdzić, czy obraca się ona swobodnie w płytce rzazu (13) przy ustawieniach 0° i 45° .

1. Oczyścić tarczę i wszystkie części zaciskające

2. Poluzować śrubę ustalającą (40) za pomocą

wkrętaka z końcówką krzyżową zgodnie z rysunkiem G1; OSTRZEŻENIE! Nie wykręcać całkowicie śruby ustalającej (40), lecz tylko ją poluzować.

3. Złożyć chowaną osłonę ochronną (5) do góry,

aż do uzyskania swobodnego dostępu do śruby zaciskającej (42) zgodnie z rysunkiem G2;

4. Włożyć klucz imbusowy w śrubę zaciskającą

(42). Chowaną osłonę ochronną (5) można zwolnić i złożyć na klucz imbusowy.

5. Zamontować kołnierz zaciskający (41). Dopilno-

wać, aby płaskie boki kołnierza zaciskającego pasowały do płaskich boków wału tarczy. Do- pilnować również, aby wklęsła strona kołnierza zaciskającego była skierowana na zewnątrz.

6. Zamontować śrubę zaciskającą (42) i obracać ją

kluczem imbusowym, jednocześnie dociskając blokadę wrzeciona (43), aż zadziała.

7. Mocno trzymać blokadę wrzeciona (43) i

dokręcić śrubę zaciskającą (42), obracając ją przeciwnie do wskazówek zegara. Odsysanie pyłu (Rys. A, B, W, X) Zapewnić dobrą wentylację miejsca pracy. Nosić ochronę przeciwpyłową. Pył z materiałów, takich jak farba ołowiowa i pewne rodzaje drewna, może być szkodliwy dla zdrowia. Wdychanie tego pyłu może powodować reakcje alergiczne i/lub powodować schorzenia układu oddechowego operatora i innych osób w pobli- żu. Pewne pyły, jak z drewna dębu lub buku, są uznawane za rakotwórcze, szczególnie w połącze- niu ze środkami do obróbki drewna (chromianem stosowanym do konserwacji drewna). Bardzo zalecamy zastosowanie systemu odsysania pyłu o parametrach dostosowa- nych dla danego materiału. System odsysania pyłu może zatkać się pyłem, wió- rami lub kawałkami obrabianego elementu. Dlatego należy go regularnie czyścić. W tym celu:

1. Odłączyć wtyczkę kabla zasilającego od gniazd-

2. Poczekać, aż tarcza całkowicie się zatrzyma.

3. W razie potrzeby usunąć wszelkie zatory

Montaż torby na pył (Rys. W) Wcisnąć zacisk torby na pył (26) i wsunąć ją na otwór wylotowy pyłu (28) z tyłu narzędzia. Po zwolnieniu zacisku torba pozostanie zamonto- wana. Podłączanie odkurzacza (Rys. X) Odsysacz pyłu musi być przeznaczony do pracy z obrabianym materiałem. W przypadku wsysania pyłu szczególnie szkodliwego dla zdrowia lub rakotwórczego, używać specjalnego odsysacza do pyłu.122

Wąż odkurzacza można podłączyć do wylotu pyłu (28). W tym celu po prostu podłączyć wąż odkurza- cza do wylotu pyłu.

Przed włączeniem narzędzia zawsze sprawdzać, czy tarcza jest zamontowana poprawnie. Tarcza musi obracać się płynnie. Zawsze sprawdzać osłony ochronne przed użyciem. W przypadku wszystkich typów cięcia należy najpierw dopilnować, aby tarcza nie mogła w żadnym momencie stykać się z przegrodą, zaciskiem obrabianego przedmiotu ani innymi częściami narzędzia. Zdemontować wszelkie zamontowane pomocnicze ograniczniki lub prawidłowo je wyregulować Podpieranie obrabianego elementu (Rys. H) Obrabiane elementy należy zawsze prawidłowo podpierać. Przedłużenia blatu (10) można wysunąć w lewo lub w prawo, aby podeprzeć obrabiany element. W tym celu:

1. Poluzować śrubę mocującą przedłużenia blatu

2. Przestawić przedłużenie blatu (10) w żądane

3. Dokręcić śrubę mocującą przedłużenia blatu (34).

Podczas cięcia bardzo długich obrabianych ele- mentów, wolny koniec długiego elementu musi być podparty lub oparty o jakiś dodatkowy element. Zaciskanie obrabianego elementu (Rys. H) Obrabiane elementy należy zawsze prawidłowo mocować zaciskami. Zacisk obrabianego przedmio- tu (21) można umieścić po jego lewej lub prawej stronie. W tym celu:

1. Dopilnować, aby obrabiany przedmiot był moc-

no dociśnięty do przegrody (9);

2. Włożyć dołączony zacisk obrabianego przed-

miotu (21) w jeden z otworów przeznaczonych do tego celu zgodnie z rysunkiem H;

3. Dostosować pręt gwintowany zacisku obrabia-

nego przedmiotu (21) do wysokości obrabiane- go przedmiotu;

4. Mocno dokręcić pręt gwintowany zacisku ob-

rabianego przedmiotu (21), aby unieruchomić obrabiany przedmiot. Aby poluzować, po prostu odkręcić pręt gwintowany zacisku obrabianego przedmiotu (21). Pokrętło zacisku obrabianego przedmiotu (44) pozwala na szybszą regulację wysokości zacisku obrabianego przedmiotu (21). Po wyregulowaniu wysokości zawsze mocno dokręcić pręt gwinto- wany zacisku obrabianego przedmiotu (21), aby unieruchomić obrabiany przedmiot. Regulacja przegrody (Rys. H) Zawsze dostosowywać przegrodę do określonego typu cięcia. W przypadku cięcia ukosowego i/lub skośnego na- leży przestawić regulowaną przegrodę (7) w zależ- ności od kierunku cięcia. W ten sposób obrabiany przedmiot jest zawsze prawidłowo podpierany przez przegrodę w każdych okolicznościach. W tym celu:

1. Poluzować śrubę mocującą regulowanej prze-

2. Wyregulować przegrodę w zależności od plano-

wanego cięcia. W przypadku cięcia ukosowego lub prostego przegrodę należy przesunąć do środka, w stronę tarczy (maks. 8 mm), ale tak, by jej nie dotykała. W przypadku cięcia skośne- go przegrodę należy przesunąć na zewnątrz, od tarczy (maks. 8 mm), tak, by jej nie dotykała;

3. Dokręcić śrubę mocującą regulowanej przegro-

4. Aby tarcza nie dotykała regulowanej przegrody

(35), zaleca się wykonanie przebiegu próbnego bez włączania narzędzia, aby sprawdzić ruch tarczy. Regulacja kąta cięcia ukosowego (Rys. A) Kąt cięcia ukosowego można regulować w zakresie od 45° po lewej stronie do 45° po prawej stronie. Do szybkiego i dokładnego ustawienia często sto- sowanych kątów cięcia ukosowego, gotowe pozycje regulacji są dostępne na blacie pilarki dla kątów 0°, 15°, 22,5°, 30° i 45°. Ustawienie kąta cięcia ukosowego zgodnie z goto- wą pozycją regulacji:

1. Poluzować pokrętło regulacji cięcia ukosowego

2. Pociągnąć dźwignię regulacji cięcia ukosowego

(15) i obrócić blat (11) w lewo lub w prawo na żądaną gotową pozycję regulacji. Kąt można od- czytać z podziałki kąta cięcia ukosowego (16) za pomocą wskazówki kąta cięcia ukosowego (17).

3. Zwolnić dźwignię. Musi być odczuwalne zablo-

kowanie dźwigni w gotowej pozycji regulacji.

4. Dokręcić pokrętło regulacji cięcia ukosowego

(14). Ustawienie kąta cięcia ukosowego na dowolną wartość z zakresu:

1. Poluzować pokrętło regulacji cięcia ukosowego

2. Pociągnąć dźwignię regulacji cięcia ukosowego

(15) i obrócić blat (11) w lewo lub w prawo w żądaną pozycję. Kąt można odczytać z podziałki kąta cięcia ukosowego (16) za pomocą wska- zówki kąta cięcia ukosowego (17).

3. Zwolnić dźwignię i dokręcić pokrętło regulacji

cięcia ukosowego (14). Regulacja kąta cięcia skośnego (Rys. A, B) Kąt cięcia skośnego można ustawić w zakresie od 0° do +45° po lewej stronie. W tym celu:

1. Poluzować pokrętło regulacji cięcia skośnego (22);

2. Pochylać pilarkę za pomocą uchwytu (2), aż

wskazówka (19) wskaże żądane położenie na podziałce kąta cięcia skośnego (20);

3. Dokręcić pokrętło regulacji cięcia skośnego (22).

Włączanie i wyłączanie narzędzia (Rys. A)

• Aby włączyć maszynę, wcisnąć i przytrzymać przycisk wyłączania blokady (1) i wcisnąć włącznik (3).

• Aby zatrzymać maszynę, zwolnić włącznik (3). Wykonywanie cięcia poprzecznego (Rys. I, J) Postępować zgodnie z poniższą procedurą, aby ciąć w poprzek włókien drewna:

1. Ustawić kąty cięcia skośnego i ukosowego na 0°;

2. Przestawić regulowaną przegrodę w położe-

nie wewnętrzne, w stronę tarczy. Maksymalna odległość między regulowaną przegrodą (35) a tarczą pilarki (6) to 8 mm zgodnie z rysunkiem J. Dopilnować, aby przegroda nie dotykała tarczy.

3. Mocno zacisnąć obrabiany przedmiot;

4. Włączyć narzędzie. Poczekać, aż tarcza osiągnie

5. Teraz powoli opuszczać uchwyt, aby tarcza

tnąca przecięła obrabiany przedmiot i przeszła przez szczelinę w blacie roboczym. Nie dociskać pilarki za mocno, tylko pozwolić jej wykonać swoją pracę;

6. Delikatnie podnieść uchwyt do góry i wyłączyć

maszynę, zwalniając włącznik. Wykonywanie cięcia ukosowego (Rys. I, J) Postępować zgodnie z poniższą procedurą, aby ciąć pod kątem w stosunku do powierzchni czoło- wej drewna:

1. Ustawić żądany kąt cięcia ukosowego i ustawić

kąt 0° cięcia skośnego;

2. Przestawić regulowaną przegrodę w położe-

nie wewnętrzne, w stronę tarczy. Maksymalna odległość między regulowaną przegrodą (35) a tarczą pilarki (6) to 8 mm zgodnie z rysunkiem J. Dopilnować, aby przegroda nie dotykała tarczy.

3. Mocno zacisnąć obrabiany przedmiot;

4. Włączyć narzędzie. Poczekać, aż tarcza osiągnie

5. Teraz powoli opuszczać uchwyt, aby tarcza

tnąca przecięła obrabiany przedmiot i przeszła przez szczelinę w blacie roboczym. Nie dociskać pilarki za mocno, tylko pozwolić jej wykonać swoją pracę;

6. Delikatnie podnieść uchwyt do góry i wyłączyć

maszynę, zwalniając włącznik. Wykonywanie cięcia skośnego (Rys. L, M) Postępować zgodnie z poniższą procedurą, aby ciąć pod kątem w stosunku do krawędzi drewna:

1. Ustawić kąt cięcia ukosowego 0° i żądany kąt

2. Przestawić regulowaną przegrodę w położe-

nie zewnętrzne, z dala od tarczy. Maksymalna odległość między regulowaną przegrodą (35) a tarczą pilarki (6) to 8 mm zgodnie z rysunkiem M. Dopilnować, aby przegroda nie dotykała tarczy.

3. Mocno zacisnąć obrabiany przedmiot. Dopil-

nować, aby zacisk obrabianego przedmiotu znajdował się po prawej stronie;

4. Włączyć narzędzie. Poczekać, aż tarcza osiągnie

5. Teraz powoli opuszczać uchwyt, aby tarcza

tnąca przecięła obrabiany przedmiot i przeszła przez szczelinę w blacie roboczym. Nie dociskać pilarki za mocno, tylko pozwolić jej wykonać swoją pracę;124

6. Delikatnie podnieść uchwyt do góry i wyłączyć

maszynę, zwalniając włącznik. Wykonywanie cięcia złożonego (Rys. M, N) Postępować zgodnie z poniższą procedurą, aby wykonać cięcie stanowiące kombinację cięcia ukosowego i skośnego:

1. Ustawić żądany kąt cięcia ukosowego i żądany

kąt cięcia skośnego;

2. Przestawić regulowaną przegrodę w położe-

nie zewnętrzne, z dala od tarczy. Maksymalna odległość między regulowaną przegrodą (35) a tarczą pilarki (6) to 8 mm zgodnie z rysunkiem M. Dopilnować, aby przegroda nie dotykała tarczy.

3. Mocno zacisnąć obrabiany przedmiot. Dopil-

nować, aby zacisk obrabianego przedmiotu znajdował się po prawej stronie;

4. Włączyć narzędzie. Poczekać, aż tarcza osiągnie

5. Teraz powoli opuszczać uchwyt, aby tarcza

tnąca przecięła obrabiany przedmiot i przeszła przez szczelinę w blacie roboczym. Nie dociskać pilarki za mocno, tylko pozwolić jej wykonać swoją pracę;

6. Delikatnie podnieść uchwyt do góry i wyłączyć

maszynę, zwalniając włącznik. Korzystanie z funkcji przesuwania W przypadku bardzo szerokich obrabianych przed- miotów można skorzystać z funkcji przesuwania narzędzia. W przypadku korzystania z funkcji przesu- wania dopilnować, aby poluzować śrubę mocującą szyn do przesuwania (29). Ciągnąć za uchwyt (2), odsuwając go od przegrody (9), aż tarcza znajdzie się przed obrabianym przedmiotem. Powoli prowadzić ramię narzędzia w dół za pomocą uchwytu, po czym pchnąć uchwyt (2) w stronę przegrody (9) i przecinać obrabiany przedmiot z jednolitą prędkością posuwu. W przypadku małych obrabianych przedmiotów, można zablokować funkcję przesuwania w pozycji z tyłu pilarki za pomocą śruby mocującej szyn do przesuwania (29). Jeśli wymagana jest większa szerokość cięcia, należy poluzować śrubę mocują- cą szyn do przesuwania (29). Korzystanie z ogranicznika długości (Rys. O) Ogranicznik długości (8) na lewym i prawym prze- dłużeniu blatu (10) pozwala na łatwe przecinanie przedmiotów na równą długość.

1. Przesunąć ogranicznik długości (8) do góry;

2. Poluzować śrubę mocującą przedłużenia blatu

3. Dostosować długość przedłużenia blatu (10).

4. Dokręcić śrubę mocującą przedłużenia blatu (34).

Regulacja ogranicznika głębokości (Rys. P) Ogranicznik głębokości można ustawić w celu ograniczenia głębokości cięcia. Może to się przydać podczas wycinania rowków. W tym celu:

1. Poluzować nakrętkę radełkowaną do regulacji

2. Ustawić pokrętło regulacji głębokości (24) na

3. Dokręcić nakrętkę radełkowaną do regulacji

głębokości (45). Włączanie i wyłączanie lasera (Rys. B)

• Wcisnąć włącznik lasera (46), aby włączyć lub wyłączyć laser. Włącznik lasera (46) włącza również światło robocze LED. Precyzyjna regulacja Przed rozpoczęciem jakichkolwiek prac konserwacyjnych, odłączyć kabel zasilający od gniazdka. Aby zapewnić dokładne cięcie, podstawowe ustawienia pilarki należy sprawdzić i wyregulować przed pierwszym użyciem oraz po intensywnym okresie użytkowania. Wymaga to użycia specjal- nych narzędzi. Serwis firmy Vonroc udzieli pomocy w szybkim i niezawodnym wykonaniu tego zadania. Precyzyjna regulacja lasera (Rys. Q) Uwaga: Przetestowanie funkcji lasera wymaga podłączenia elektronarzędzia do zasilania. Podczas regulacji lasera (np. przesuwania ramienia narzędzia) nigdy nie uruchamiać włącznika. Przypadkowe uruchomienie elektronarzędzia może prowadzić do obrażeń ciała. Jeśli laser (18) przestanie pokazywać prawidłową linię cięcia, można go wyregulować. W tym celu:

1. Wykręcić śruby pokrywy (47), aby zdjąć pokrywę

2. Poluzować śruby regulacji lasera (48) i ustawić

laser, przesuwając go, aż wiązka lasera pojawi się na zębach tarczy (6);PL

3. Zamontować pokrywę przednią, dokręcając

obie śruby (47). Precyzyjna regulacja kąta cięcia skośnego 0° (Rys. R, S)

1. Ustawić kąty cięcia skośnego i ukosowego na 0°;

2. Opuścić uchwyt (2) i unieruchomić go po-

krętłem blokady położenia (38);

3. Zablokować możliwość przesuwania za pomocą

śruby mocującej szyn do przesuwania (29);

4. Ustawić kątownik na 90° i położyć go na blacie

(11) zgodnie z rysunkiem S. Ramię kątownika musi być ustawione równo z tarczą (6) na całej długości;

5. Poluzować nakrętkę zabezpieczającą kąta

cięcia skośnego 0° (50);

6. Regulować śrubę ograniczającą kąta cięcia

skośnego 0° (32), aż ramię kątownika będzie ustawione równo z tarczą (6) na całej długości;

7. Dokręcić nakrętkę zabezpieczającą kąta cięcia

skośnego 0° (50). Następnie sprawdzić położenie wskazówki kąta (19). W razie potrzeby poluzować wskazówkę wkrętakiem z końcówką krzyżową, ustawić ją na położenie 0° na podziałce kąta cięcia skośnego (20) i ponownie dokręcić śrubę mocującą. Precyzyjna regulacja kąta cięcia skośnego 45° (Rys. R, T)

1. Ustawić kąty cięcia skośnego i ukosowego na 45°;

2. Opuścić uchwyt (2) i unieruchomić go po-

krętłem blokady położenia (38);

3. Zablokować możliwość przesuwania za pomocą

śruby mocującej szyn do przesuwania (29);

4. Ustawić kątownik na 90° i położyć go na blacie

(11) zgodnie z rysunkiem T. Ramię kątownika musi być ustawione równo z tarczą (6) na całej długości;

5. Poluzować nakrętkę zabezpieczającą kąta

cięcia skośnego 45° (49);

6. Regulować śrubę ograniczającą kąta cięcia

skośnego 45° (31), aż ramię kątownika będzie ustawione równo z tarczą na całej długości;

7. Dokręcić nakrętkę zabezpieczającą kąta cięcia

skośnego 45° (49). Następnie sprawdzić położenie wskazówki kąta (19). W razie potrzeby poluzować wskazówkę wkrętakiem z końcówką krzyżową, ustawić ją na położenie 45° na podziałce kąta cięcia skośnego (20) i ponownie dokręcić śrubę mocującą. Precyzyjna regulacja kąta cięcia ukosowego 0° (Rys. U, V)

1. Ustawić kątownik na 0° i położyć go na blacie

(11) między przegrodą (9) a tarczą (6);

2. Ramię kątownika musi być ustawione równo z

tarczą (6) na całej długości;

3. Poluzować wszystkie cztery śruby przegrody

(51) i regulować przegrodę (9), aż ramię kątow- nika będzie ustawione równo z tarczą na całej długości;

4. Ponownie dokręcić wszystkie cztery śruby

przegrody (51). Następnie sprawdzić położenie wskazówki kąta (17). W razie potrzeby poluzo- wać wskazówkę wkrętakiem z końcówką krzy- żową, ustawić ją na położenie 0° na podziałce kąta cięcia ukosowego (16) i ponownie dokręcić śrubę mocującą.

W trakcie przeprowadzania czynności konserwacyjnych części mechanicznych maszyna musi być odłączona od zasilania. Czyścić obudowę narzędzia regularnie miękką ściereczką, najlepiej po każdym użyciu. Dopilno- wać, aby otwory wentylacyjne były wolne od pyłu i zanieczyszczeń. Usuwać uporczywe zanieczysz- czenia miękką ściereczką, lekko nawilżoną wodą z mydłem. Nie używać żadnych rozpuszczalników, jak benzyna, alkohol, amoniak itp., gdyż tego typu chemikalia powodują uszkodzenia części z tworzyw sztucznych. Czyszczenie osłon ochronnych Zawsze sprawdzać osłonę ochronną (4) i chowaną osłonę ochronną (5) pod kątem zanieczyszczenia resztkami przed użyciem narzędzia. Usuwać stare wióry i drzazgi szczotką itp. Wymiana wkładki blatu Niezwłocznie wymieniać uszkodzone wkład- ki blatu. Uszkodzone wkładka blatu (13) powoduje ryzyko utknięcia małych części między wkładką blatu a126

tarczą, co spowoduje zablokowanie tarczy pilarki. Aby wymienić wkładkę blatu:

1. Wykręcić śruby wkładki blatu wkrętakiem z koń-

cówką krzyżową. W razie potrzeby dostosować kąt cięcia ukosowego i skośnego, aby uzyskać dostęp do tych śrub;

2. Zdemontować wkładkę blatu;

3. Zamontować nową wkładkę blatu;

4. Dokręcić śruby wkrętakiem z końcówką krzyżo-

wą. Szyny do przesuwania Zanieczyszczenia mogą spowodować uszkodzenie szyn do przesuwania (25) i uniemożliwić pracę narzędzia.

• Regularnie czyścić szyny do przesuwania mięk- ką ściereczką;

• Nasmarować szyny do przesuwania kilkoma kroplami oleju do smarowania;

• Przesunąć pilarkę naprzód i wstecz, aby rozpro- wadzić olej na całej długości szyn. SRODOWISKO Uszkodzone i/lub niepotrzebne urzadzenia elektryczne lub elektroniczne podlegaja zbiórce w odpowiednich punktach recyklingu. Tylko kraje WE Nie wyrzucac elektronarzedzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywa 2012/19/WE dotyczaca zuzytych urzadzen elek- trycznych i elektronicznych oraz jej wdrozeniem do prawodawstwa krajowego, elektronarzedzia, które juz nie nadaja sie do uzytku, podlegaja oddziel- nej zbiórce oraz utylizacji w sposób przyjazny dla srodowiska. GWARANCJA Produkty VONROC są wytwarzane zgodnie z najwyż- szymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zaku- pu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC. Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfikacje na- rzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę;

• Normalne zużycie nie jest objęte gwarancją;

• Narzędzie było używane niezgodnie z przezna- czeniem, źle z nim się obchodzono lub było nieprawidłowo konserwowane;

• Użyto części zamiennych innych niż oryginalne. Niniejsza gwarancja to wyłączna gwarancja produ- centa i nie obowiązują żadne inne wyrażone ani do- rozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przy- padku firma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczy- nienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części. Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprze- dzenia.RO

47. Šrouby krytu laseru
