AdvancedRotak 36660 - Tondeuse à gazon BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse à gazon sans fil
Marque	Bosch
Modèle	AdvancedRotak 36660
Tension nominale	36 V (batterie lithium-ion)
Largeur de coupe	42 cm
Hauteur de coupe	25 à 80 mm (réglable)
Volume du bac de ramassage	50 L
Poids (avec batterie)	16,5 kg
Type de batterie	Lithium-ion (compatible Bosch 36 V)
Capacité batterie recommandée	2,0 Ah à 6,0 Ah
Autonomie (selon batterie)	jusqu'à 750 m² avec batterie 6,0 Ah
Niveau de pression acoustique	73 dB(A)
Niveau de puissance acoustique	87 dB(A)
Vibrations	< 2,5 m/s²
Fonctions principales	Tonte, ramassage des feuilles, réglage centralisé de la hauteur de coupe, guidon pliable
Entretien	Nettoyage avec brosse douce et sèche ; changer les lames (couple 27 Nm)
Température de fonctionnement	+5 °C à +50 °C
Température de charge	0 °C à +45 °C
Humidité	Ne pas utiliser sous la pluie
Pièces détachées	Lames, batteries, chargeur ; disponibles en ligne (Bosch)
Garantie	Consulter service après-vente Bosch

FOIRE AUX QUESTIONS - AdvancedRotak 36660 BOSCH

Quelle est l'autonomie de la tondeuse AdvancedRotak 36660 ?

L'autonomie dépend de la capacité de la batterie. Avec une batterie de 2,0 Ah, vous pouvez tondre jusqu'à 250 m² ; avec 4,0 Ah jusqu'à 500 m² ; et avec 6,0 Ah jusqu'à 750 m². Ces valeurs sont pour une herbe fine et sèche à une hauteur de coupe de 4 cm.

Comment régler la hauteur de coupe ?

La hauteur de coupe se règle facilement à l'aide d'une molette centrale. Elle est ajustable de 25 à 80 mm par incréments. Consultez la figure D du manuel pour plus de détails.

Quel type de batterie utiliser avec cette tondeuse ?

Utilisez exclusivement des batteries Bosch Lithium-Ion 36 V originales. Les batteries d'autres marques peuvent endommager l'appareil ou causer des accidents. Les capacités recommandées sont 2,0 Ah, 4,0 Ah ou 6,0 Ah.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord que la batterie est chargée et correctement insérée. Assurez-vous que le sectionneur est bien enclenché. Si la batterie est trop chaude ou trop froide, laissez-la revenir à température ambiante. Si le problème persiste, contactez le service après-vente Bosch.

Peut-on utiliser la tondeuse sous la pluie ?

Non, il est strictement interdit d'utiliser l'outil par temps de pluie ou sur de l'herbe mouillée. L'eau peut pénétrer dans l'appareil et causer un choc électrique ou endommager les composants. Attendez que le gazon soit sec.

Comment nettoyer la tondeuse ?

Avant tout nettoyage, arrêtez l'appareil, retirez la batterie et le bac de ramassage. Utilisez une brosse douce et sèche pour enlever les résidus d'herbe. N'utilisez jamais de nettoyeur haute pression ni de tuyau d'arrosage. Portez des gants de jardinage.

Comment changer les lames ?

Arrêtez l'appareil et retirez la batterie. Portez des gants de protection. Dévissez la vis centrale (couple de serrage 27 Nm) et remplacez la lame par une lame d'origine Bosch. Serrez la vis au couple recommandé. Consultez la figure K du manuel.

La batterie peut-elle être rechargée à tout moment ?

Oui, la batterie Lithium-ion peut être rechargée partiellement sans réduire sa durée de vie. Le chargeur intelligent gère la charge de manière optimale. Il est préférable de charger la batterie complètement avant la première utilisation.

Quelle est la température de stockage recommandée ?

Stockez la tondeuse et la batterie dans un endroit sec à une température comprise entre -20 °C et +50 °C. La température optimale de stockage de la batterie est de 5 °C. Évitez de laisser la batterie dans la voiture en été.

Où trouver des pièces de rechange et le service après-vente ?

Les pièces de rechange (lames, batteries, chargeurs) sont disponibles sur le site www.bosch-pt.com. Pour le service après-vente en France, contactez le Service Clientèle Bosch au 09 70 82 12 99 ou par email à [e-mail].

MODE D'EMPLOI AdvancedRotak 36660 BOSCH

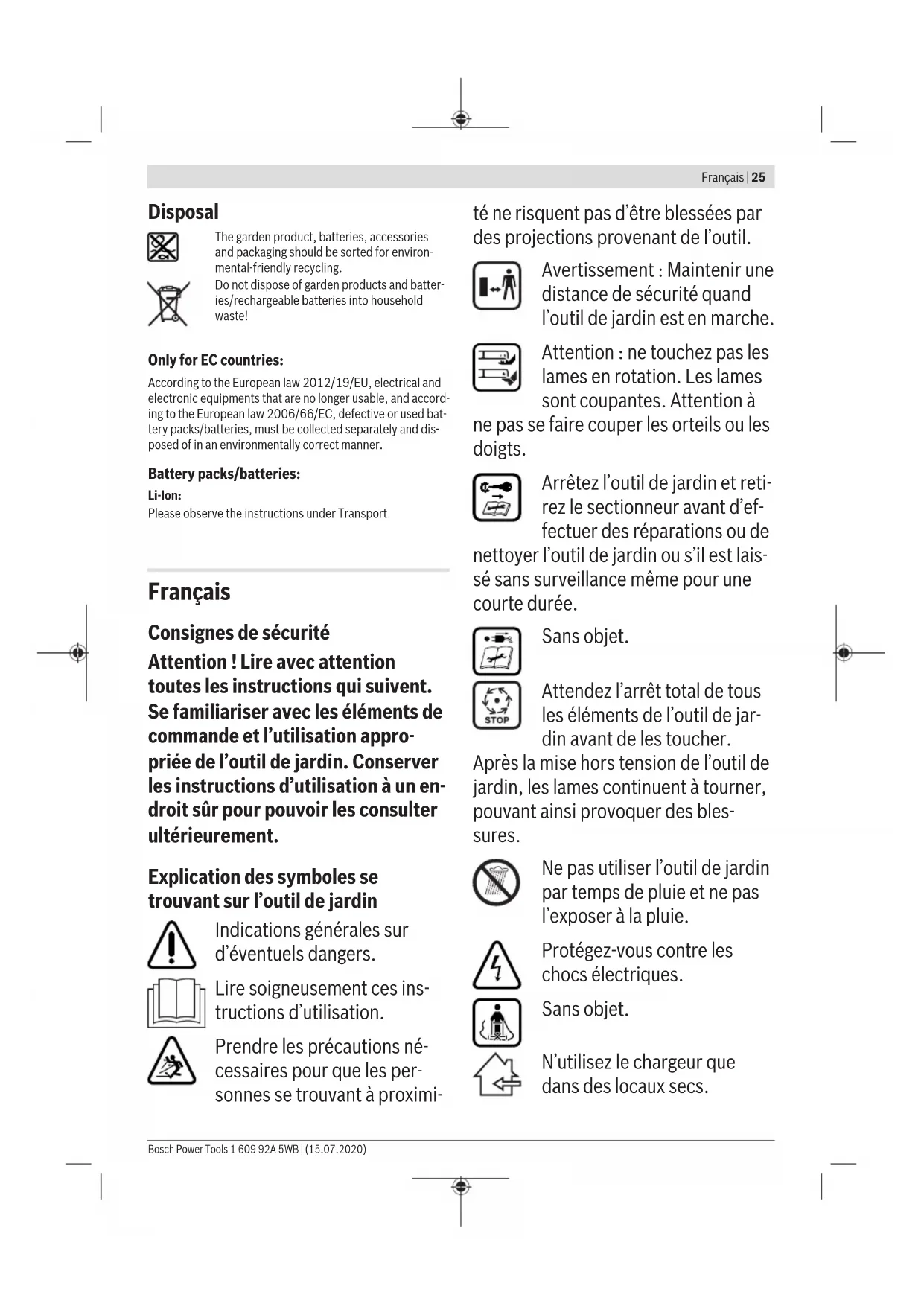

Consignes de sécurité

Attention ! Lire avec attention toutes les instructions qui suivent. Se familiariser avec les éléments de commande et l'utilisation appropriée de l'outil de jardin. Conserver les instructions d'utilisation à un endroit sûr pour pouvoir les consulter ultérieurement.

Explication des symboles se trouvant sur l'outil de jardin

Indications générales sur d'éventuels dangers.

Lire soigneusement ces instructions d'utilisation.

Prendre les précautions nécessaires pour que les personnes se trouvant à proximité

ne risquent pas d'être blessées par des projections provenant de l'outil.

Avertissement : maintenir une distance de sécurité quand l'outil de jardin est en marche.

Attention : ne touchez pas les lames en rotation. Les lames sont coupantes. Attention à

ne pas se faire couper les orteils ou les doigts.

Arrêtez l'outil de jardin et retirez le sectionneur avant d'effectuer des réparations ou de

nettoyer l'outil de jardin ou s'il est laissé sans surveillance même pour une courte durée.

Sans objet.

Attendez l'arrêt total de tous les éléments de l'outil de jardin avant de les toucher.

Après la mise hors tension de l'outil de jardin, les lames continuent à tourner, pouvant ainsi provoquer des blessures.

Ne pas utiliser l'outil de jardin par temps de pluie et ne pas l'exposer à la pluie.

Protégez-vous contre les chocs électriques.

Sans objet.

N'utilisez le chargeur que dans des locaux secs.

Le chargeur dispose d'un transformateur de sécurité.

N'utilisez pas de nettoyeur haute pression ni de tuyau

d'arrosage pour nettoyer l'outil de jardin.

Assurez-vous qu'il n'y ait pas d'animaux sauvages ou domestiques dans la zone dans

laquelle l'outil de jardin doit être utilisé. Les animaux sauvages ou domestiques peuvent être blessés pendant l'utilisation de la machine. Contrôlez soigneusement la zone d'utilisation de la machine et retirez pierres, bâtons, fils, os et corps étrangers. Lors de l'utilisation de la machine, assurez-vous qu'aucun animal sauvage ou domestique, ni des petits troncs d'arbre ne soient cachés dans l'herbe épaisse.

Utilisation

Ne laissez jamais un enfant ou une autre personne n'ayant pas pris connaissance des instructions d'utilisation se servir du produit. Il est possible que les réglementations nationales limitent l'âge minimum de l'opérateur. Gardez le produit non utilisé hors de la portée des enfants. Ne permettez jamais aux enfants ou personnes ne disposant pas des capacités physiques, sensorielles ou mentales adaptées ou n'ayant pas l'expérience et/ou les connaissances nécessaires d'utiliser ce produit. Il est possible que les réglementations

nationales limitent l'âge minimum de l'opérateur.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec le produit. N'utilisez jamais l'outil de jardin lorsque des personnes, en particulier des enfants ou des animaux domestiques, se trouvent à proximité. L'utilisateur de la tondeuse est responsable des accidents et des dommages causés à autrui ou à leurs biens. - Ne portez pas de chaussures en caoutchouc ouvertes ou des sandalettes quand vous utilisez le produit. Portez toujours des chaussures fermées et des pantalons longs. Ne faites jamais fonctionner le produit si vous êtes pieds nus. Inspectez soigneusement la surface à travailler et éliminez pierres, bâtons, fils métalliques, os et autres corps étrangers. Avant de mettre l'appareil en marche, contrôlez toujours si les lames, les vis des lames et le sous-groupe de coupage ne sont pas usés ou endommagés. Remplacez les lames usées ou endommagées toujours en même temps que les vis des lames pour éviter tout balourd. - Ne tondez que de jour ou sous un bon éclairage artificiel. Ne travaillez pas avec la tondeuse à gazon dans des conditions météorologiques défavorables et plus parti

culièrement en cas d'approche d'orage.

Si possible, n'utilisez pas l'outil de jardin lorsque l'herbe est mouillée. Ne menez l'appareil qu'au pas, ne jamais courir. N'utilisez jamais l'outil de jardin quand les équipements de sécurité sont défectueux, sans carter ou sans équipements de protection tels que par exemple le pare-chocs et/ou le bac de ramassage. Pour votre propre protection, nous vous recommandons de porter une protection acoustique. N'utilisez pas le produit si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Travailler sur des talus peut être dangereux :

• Ne tondez pas des pentes très abruptes.
• Sur des pentes ou de l'herbe mouillée, faites attention à ne pas perdre l'équilibre.

Tondez toujours perpendiculairement à la pente, jamais de haut en bas ou de bas en haut.

• Faites très attention lors d'un changement de direction sur une pente.
• Faites très attention en reculant ou en tirant l'outil de jardin vers vous. Lors des travaux de tonte, poussez l'outil de jardin toujours vers l'avant et ne le tirez jamais vers vous.
• Les lames doivent être totalement à l'arrêt quand vous devez incliner l'outil de jardin pour le transporter, quand vous traversez des surfaces autres que le gazon ou quand vous transportez l'outil de jardin entre deux surfaces à tondre. N'inclinez pas l'outil de jardin lors du démarrage ou lorsque vous mettez le moteur en marche.
• Mettez l'outil de jardin en marche conformément aux instructions du mode d'emploi et veillez à maintenir les pieds largement à l'écart des parties en rotation. Tenez les pieds et les mains éloignés des parties rotatives de l'outil de jardin.
• Gardez une distance suffisante par rapport à la zone d'éjection lorsque vous travaillez avec l'outil de jardin. Ne soulevez ni transportez jamais l'outil de jardin pendant que le moteur est en marche.
• Faites attention lors du stockage à ce que les 4 roues de l'outil de jardin soient au sol. Ne soulevez l'outil de jardin que par la poignée. Maniez la poignée avec prudence. N'effectuez aucune modification sur la poignée. Des modifications non autorisées peuvent s'avérer préjudiciables à la sécurité de votre appareil et entraînent une augmentation du niveau sonore et des vibrations.

tions ainsi qu'une réduction de la puissance.

Ramasser les feuilles

La lame est formée de sorte à pouvoir ramasser les feuilles d'automne de votre jardin. Pour obtenir un résultat optimal avec cette fonction, respectez les instructions suivantes :

- Ramassez les feuilles seulement à la hauteur de coupe maximale. - Ne ramassez des feuilles que sur votre gazon. - Avant de ramasser les feuilles, inspectez la surface de travail et maintenez éloignées personnes, animaux, objets en verre ou voitures.

Déclencher le sectionneur

- À chaque fois que vous vous éloignez de l'outil de jardin. - Avant d'éliminer un engorgement. - Pour contrôler, nettoyer ou effectuer des travaux sur l'outil de jardin. - Après avoir heurté un corps étranger. Vérifiez alors immédiatement que l'outil de jardin ne présente pas d'endommagements, et, si nécessaire, faites-le réparer. - Si l'outil de jardin commence à vibrer anormalement (contrôler immédiatement).

Entretien

• Portez toujours des gants de jardinage quand vous manipulez l'appa

reil ou que vous travaillez près des lames aiguisées.

Vérifiez si tous les écrous, boulons et vis sont bien serrés pour prévenir tout risque d'accident et garantir un bon fonctionnement du produit. Contrôlez régulièrement le bac de ramassage pour vous assurer de son état d'usure. Contrôlez régulièrement le bac de ramassage pour vous assurer de son état d'usure. Contrôlez le produit et, pour des raisons de sécurité, remplacez les pièces usées ou endommagées. N'utilisez que des lames prévues pour l'outil de jardin. Veillez à ce que les pièces de rechange soient des pièces d'origine Bosch. Avant de transporter ou de stocker le produit, assurez-vous qu'il est propre et bien entretenu. Si nécessaire, nettoyez-le à l'aide d'une brosse sèche et douce.

Consignes de sécurité et indications pour le maniement optimal de la batterie

Assurez-vous que l'outil de jardin est bien en position d'arrêt et que le sectionneur est bien déclenché avant de mettre la batterie en place. Insérer une batterie dans un outil de jardin en marche peut causer des accidents. N'utilisez l'outil de jardin qu'avec des batteries Bosch prévues pour. L'utilisation de toute autre batterie peut entraîner des blessures et des risques d'incendie. N'ouvrez pas l'accu. Risque de court-circuit.

Protégez la batterie de toute source de chaleur, comme par ex. l'exposition directe au soleil, au feu, à l'eau et à l'humidité. Il y a un risque d'explosion.

Tenez la batterie non utilisée à l'écart de toutes sortes d'objets métalliques tels que des agrafes, des pièces de monnaie, des clés, des clous, des vis ou autres, car un pontage pourrait provoquer un court-circuit. Un court-circuit entre les contacts de la batterie peut provoquer des brûlures ou un incendie. En cas d'endommagement et d'utilisation non conforme de la batterie, des vapeurs peuvent s'échapper. Bien aérer le local et consulter un médecin en cas de malaise. Les vapeurs peuvent irriter les voies respiratoires. N'utilisez l'accu qu'avec des produits du fabricant. Tout risque de surcharge dangereuse sera alors exclu. Les objets pointus comme un clou ou un tournevis et le fait d'exercer une force extérieure sur le boîtier risque d'endommager l'accu. Il peut en résulter un court-circuit interne et l'accu risque de s'enflammer, de dégager des fumées, d'exploser ou de surchauffer. Ne pas court-circuiter la batterie. Il y a un risque d'explosion. Protégez la batterie de l'humidité et de l'eau. Ne rangez l'outil de jardin et la batterie qu'à une plage de température entre -20 °C et 50 °C. Ne laissez pas la batterie, par exemple, dans une voiture en été. Nettoyez de temps en temps les orifices de ventilation de la batterie à l'aide d'un pinceau doux, propre et sec.

Instructions de sécurité pour chargeurs

Lire toutes les consignes de sécurité et instructions. Le non-respect de ces consignes de sécurité et instructions peut entraîner un choc électrique, un incendie et/ou de graves blessures.

sures.

Conserver toutes les consignes de sécurité et instructions pour l'avenir.

N'utiliser le chargeur qu'après s'être familiarisé avec toutes ses fonctions et être capable de l'utiliser sans réserve ou après avoir reçu des instructions correspondantes.

Ne jamais permettre aux enfants ou personnes ne disposant pas des capacités physiques, sensorielles ou mentales adaptées ou n'ayant pas l'expérience et/ou les connaissances nécessaires d'utiliser ce chargeur. Il est possible que les réglementations nationales fixent une limite d'âge minimum de l'utilisateur.

Surveiller les enfants. Faire en sorte que les enfants ne jouent pas avec le chargeur. N'utilisez le chargeur que pour recharger des batteries Lithium-Ion Bosch d'une capacité d'au moins 2,0 Ah (à partir de 10 cellules de batterie). La tension des batteries doit correspondre à la tension de charge du chargeur. Ne pas recharger de batteries non rechargeables. Sinon il y a risque d'explosion et d'incendie.

N'exposez pas le chargeur à la pluie ou à des conditions humides. La pénétration d'eau dans un chargeur augmente le risque de choc électrique.

Veillez à ce que le chargeur reste propre. Un encrassement augmente le risque de choc électrique. Vérifiez l'état du chargeur, du câble et du connecteur avant chaque utilisation. N'utilisez pas le chargeur si vous constatez des dommages. N'ouvrez pas le chargeur vous-même. Ne confiez sa réparation qu'à un réparateur qualifié utilisant uniquement des pièces de rechange d'origine. Lorsque le chargeur, le câble ou le connecteur présente un dommage, le risque de choc électrique augmente. N'utilisez pas le chargeur sur un support facilement inflammable (par ex. papier, textile etc.) ou dans un environnement inflammable. L'échauffement du chargeur peut provoquer un incendie. Ne pas recouvrir les fentes d'aération du chargeur. Le chargeur risque sinon de surchauffer et de ne plus fonctionner correctement. Pour des raisons de sécurité électrique, nous recommandons d'utiliser un disjoncteur à courant différentiel avec déclenchement de 30 mA max. Toujours vérifier le dispositif à courant différentiel résiduel avant l'utilisation.

Symboles

Les symboles suivants sont importants pour pouvoir lire et interpréter. L'interprétation correcte des symboles vous permettra d'utiliser l'outil en toute sécurité.

Symbole Signification

Direction de déplacement

30 | Français

Symbole Signification

Direction de réaction

Portez des gants de protection

Poids

Mise en marche

Arrêt

Action autorisée

Symbole Signification

Interdit

CLIC

Bruit audible

Accessoires/pièces de rechange

Utilisation conforme

L'outil de jardin est conçu pour tondre le gazon dans le domaine privé.

L'appareil n'est pas conçu pour tailler les haies ni pour couper les bordures, broyer des déchets de jardin, etc.

L'outil de jardin est donc prévu pour tondre le gazon au niveau du sol.

Caractéristiques techniques

Tondeuse AdvancedRotak		AdvancedRotak		AdvancedRotak
		36-650	36-660	36-690	36-750
Numéro d'article	3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 607	3 600 HB9 7023 600 HB9 771
Tension nominale V 36 36 36 36
Largeur du carterdes lames	cm 42 42 42 46
Hauteur dcoupe	mm 25 - 80 25 - 80 25 - 80 25 - 80
Volume, sac deramassage	1 50 50 50 50
Poids suivantEPTA-Procedure01:2014	kg 17,5 16,5 17,5 17,5
Numéro de série voir plaque signalétique sur l'outil de jardin
Température ambiente admissible
- pendant lacharge	°C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- pendant lefonctionnement	°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- pendant lestockage	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Batterie ions lithium ions lithium ions lithium ions lithium
Tension nominale V 36 36 36 36
Numéro d'article/capacité
- 2 607 336913/1 607 A3502V	Ah - 2 x 2,0 --
- 2 607 336915/2 607 337047	Ah	4,0 -	4,0	4,0

Français | 31

Tondeuse AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
-1607 A35058	Ah - - - -
Nombre de cellules de batteries rechargeables
-2607 336913/1607 A3502V		-10 - -
-2607 336915/2607 337047		20 - 20 20
-1607 A35058		- - - -

Toutes les valeurs de ce manuel ont été mesurées pour une utilisation à une altitude de 2000 mètres ou moins au-dessus du niveau de la mer.

Tondeuse Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Numéro d'article		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606 3 600 HB9 901
Tension nominale V 36 36 36 36
Largeur du carter des lames	cm 46 46 42 46
Hauteur de coupe mm 25 - 80 25 - 80 25 - 80
Volume, sac de ramassage | 50 50 50 50
Poids suivant EPTA-Procedure 01:2014	kg 17,5 17,5 17,5 17,5
Numéro de série voir plaque signalétique sur l'outil de jardin
Température ambiente admissible
- pendant la charge °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- pendant le fonctionnement	°C +5 ... +50 +5 ... +50	+5 ... +50 +5 ... +50
- pendant le stockage	°C -20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Batterie		ions lithium	ions lithium	ions lithium	ions lithium
Tension nominale V 36 36 36 36
Numéro d'article/capacité
- 2 607 336 913/1 607 A35 02V	Ah -	--	-
- 2 607 336 915/2 607 337 047	Ah -	-	2 x 4,0	2 x 4,0
- 1 607 A35 058	Ah	6,0	6,0	-	-
Nombre de cellules de batteries rechargeables
- 2 607 336 913/1 607 A35 02V		--	--
- 2 607 336 915/2 607 337 047		- - 20 20
- 1 607 A35 058		20 20 -	-

Toutes les valeurs de ce manuel ont été mesurées pour une utilisation à une altitude de 2000 mètres ou moins au-dessus du niveau de la mer.

32 | Français

Chargeur AL 3620 CV AL 36V-20
Numéro d'article UE 2 607 225 657 2 607 226 273
	UK 2 607 225 659 2 607 226 275
	AU 2 607 225 661 2 607 226 277
	KO 2 607 225 667 2 607 226 279
Courant de charge A 2,0 2,0
Temps de chargement (battery déchargee)
- Batterie de 2,0 Ah min 65 65
- Batterie 4,0 Ah min 125 125
- Batterie 6,0 Ah min 185 185
Poids suivantEPTA-Procedure 01:2014 kg 0,55 0,55
Classe de protection		☐/II /II ☑

Niveau sonore et vibrations

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Valeur d'émission vibratoire déterminée conformément à EN 60335-2-77

Les mesures réelles (A) des niveaux sonores typiques de l'appareil sont :

-Niveau de pres-sion acoustique	dB(A)	73 73 73 73
-Niveau d'intensitéacoustique	dB(A)	87 87 87 87
-Incertitude K	dB	=2,5	=2,5	=2,5	=2,5

Valeurs totales des vibrations ah (somme vectorielle des trois axes directionnels) et incertitude K pertinentes conformément à

EN 60335-2-77

-Valeur d'émission-vibratoire \( a_h \)	\( m/s^2 \)	< 2,5	< 2,5	< 2,5	< 2,5
-Incertitude K	\( m/s^2 \)	= 1,5	= 1,5	= 1,5	= 1,5

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3 600 HB9 802	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
	3 600 HB9 872

Valeur d'émission vibratoire déterminée conformément à EN 60335-2-77

Les mesures réelles (A) des niveaux sonores typiques de l'appareil sont :

-Niveau de pres-sion acoustique	dB(A)	73 73 73 73
-Niveau d'intensitéacoustique	dB(A)	87 87 87 87
-Incertitude K	dB	=2,5	=2,5	=2,5	=2,5

Valeurs totales des vibrations ah (somme vectorielle des trois axes directionnels) et incertitude K pertinentes conformément à

EN 60335-2-77

Valeur d'émission-vibratoire ah	m/s2	< 2,5	< 2,5	< 2,5	< 2,5
- Incertitude K	m/s2	= 1,5	= 1,5	= 1,5	= 1,5

Montage et mise en service

Objectif Figure Page
Contenu de la livraisonA)	A 367
Déplier le guidon	B 368
Régler la hauteur de travail
Monter/retirer le bac de ramassage C 369
Régler la hauteur de coupe D 370
Mise en place de la batterie E 370
Fonctionnement	F 371
- Insérer le disjoncteur
- Mettre en marche
- Tondre
- Éteindre
- Retirer le disjoncteur
Retirer la batterie G 372
Instructions de travail « Tondre » H 373
Indicateur de niveau de replissage du bac de ramassage vide/plein	I 374
Replier le guidon J 375
Entretien/remplacement des lames K 376
Sélection des accessoires L 376

A) Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre gamme d'accessoires.

Mise en fonctionnement

Pour votre sécurité

Attention ! Arrêtez l'outil de jardin, déconnectez le sectionneur et retirez la batterie avant d'effectuer des réparations ou de nettoyer l'outil de jardin. Ceci vaut également lorsque le câble électrique est endommagé, coupé ou emmêlé. Une fois l'outil de jardin mis hors tension, les lames continuent encore à tourner pendant quelques secondes. Attention : ne pas toucher la lame en rotation.

Charger la batterie

La batterie est équipée d'un contrôle de température qui ne permet de charger la batterie que dans la plage de température comprise entre 0°C et 35°C. La durée de vie de la batterie s'en trouve augmentée.

Remarque : La batterie est fournie en état de charge faible. Afin de garantir la puissance complète de la batterie, la charger complètement dans le chargeur avant la première mise en service.

La batterie Lithium-ion peut être rechargée à tout moment, sans que sa durée de vie n'en soit réduite. Le fait d'interrompre le processus de charge n'endommage pas la batterie.

Grâce à l'« Electronic Cell Protection (ECP) », la batterie Lithium-Ion est protégée contre une décharge profonde. Lorsque la batterie est déchargée, le produit est arrêté par un dispositif d'arrêt de protection : l'outil de jardin ne travaille plus.

Ne plus appuyer sur l'interrupteur Marche/Arrêt après la mise hors fonctionnement automatique du produit. Ceci peut endommager la batterie.

Respecter les indications concernant l'élimination de la batterie.

Monter/démonter la batterie

Remarque : L'utilisation de batteries non appropriées peut entraîner des dysfonctionnements et un endommagement de l'appareil.

Mettez la batterie rechargée en place. S'assurer que la batterie est entièrement insérée.

Pour retirer la batterie de l'appareil, appuyer sur la touche de déverrouillage de la batterie puis retirer la batterie.

Processus de charge

Le processus de charge commence dès que la fiche de secteur du chargeur est branchée sur la prise de courant et que la batterie est placée dans le chargeur.

Le processus intelligent de charge permet de déterminer automatiquement l'état de charge de la batterie et de charger cette dernière avec le courant de charge optimal en fonction de sa température et de sa tension.

Grâce à cela, la batterie est ménagée et reste toujours complètement chargée lorsqu'elle est stockée dans le chargeur.

Signification des éléments d'affichage sur le chargeur (AL 3620 CV/AL 3640 CV/AL 36V-20)

Processus de charge rapide

Le processus de charge rapide est signalé par le clignotement de l'indicateur vert de charge de la batterie.

Affichage sur la batterie : Lors du processus de charge, les trois LED vertes s'allument l'une après l'autre et s'éteignent pour une courte durée. La batterie est complètement chargée lorsque les trois LED vertes restent allumées en permanence. Les trois LED vertes s'éteignent environ 5 minutes après la charge complète de la batterie.

Remarque : Le processus de charge rapide n'est possible que si la température de la batterie se situe dans la plage de température de charge admissible, voir chapitre « Caractéristiques techniques ».

Charge de la batterie

Dès que la LED verte reste allumée en permanence, la batterie est complètement rechargée.

En plus, un signal acoustique se fait entendre pendant 2 secondes pour indiquer que la batterie est complètement rechargée.

Ensuite, la batterie peut être retirée pour être utilisée immédiatement.

Quand aucune batterie n'est dans le chargeur, la LED verte allumée en permanence indique que la fiche est branchée à la prise de courant et que le chargeur est prêt à l'emploi.

Température de batterie au-dessous de 0 °C ou au-dessus de 45 °C

La LED rouge allumée en permanence indique que la température de la batterie est en dehors de la plage admissible pour la charge.

Voir chapitre « Caractéristiques techniques ». Dès que la plage de température admissible est atteinte, le chargeur se met automatiquement en mode de chargement rapide.

Si la température de la batterie se trouve en dehors de la plage de température de charge admissible, la LED rouge s'allume lorsque la batterie est insérée dans le chargeur.

Aucun processus de charge possible

Au cas où il y aurait une autre perturbation du processus de charge, celle-ci est signalée par un clignotement de l'affichage LED rouge.

Il n'est pas possible de démarrer le processus de charge et de charger la batterie (voir chapitre « Dépistage des défauts »).

Indications pour le chargement

Des cycles de charge continus ou successifs et sans interruption peuvent entraîner un réchauffement du chargeur. Ceci est sans importance et ne doit pas être interprété comme un défaut technique du chargeur.

Si l'autonomie de la batterie diminue considérablement après qu'une recharge a été effectuée, c'est que la batterie est usée et qu'elle doit être remplacée.

Respectez les indications concernant l'élimination.

Refroidissement de la batterie (Active Air Cooling)

La commande de ventilateur intégrée dans le chargeur surveille la température de la batterie utilisée. Lorsque la température de la batterie est supérieure à 30 °C, celle-ci est refroidie par un ventilateur jusqu'à ce qu'elle retrouve sa température optimale de charge. Quand le ventilateur est actif, un bruit de ventilation est audible.

Si le ventilateur est inactif, c'est que la température de la batterie se trouve dans la plage de températures de charge optimale ou que le ventilateur est défectueux. Dans un tel cas, la durée de charge de la batterie est prolongée.

Instructions d'utilisation

Voyant lumineux d'état de charge de la batterie

La batterie dispose d'un voyant lumineux indiquant son état de charge. Le voyant lumineux se compose de 3 LED vertes. Appuyez sur la touche du voyant lumineux indiquant l'état de charge de la batterie pour activer celui-ci. Le voyant lumineux s'éteint automatiquement au bout de 5 secondes environ.

Il est également possible de contrôler l'état de charge lorsque la batterie a été retirée de l'appareil.

Affichage LED Capacité de la batterie

3 LED vertes restent allumées en permanence ≥ 2/3

2 LED vertes restent allumées en permanence ≥ 1/3

1 LED verte reste allumée en permanence ≤ 1/3

1 LED verte clignote Réserve

Si aucune LED ne s'allume après que la touche a été appuyée, l'accu est défectueux et doit être remplacé.

Pour des raisons de sécurité, l'interrogation de l'état de charge n'est possible que lorsque l'outil de jardinage est à l'arrêt.

Lors du processus de charge, les trois LED vertes s'allument l'une après l'autre et s'éteignent pour une courte durée. La batterie est complètement chargée lorsque les trois LED vertes restent allumées en permanence. Les trois LED vertes s'éteignent environ 5 minutes après la charge complète de la batterie.

Indicateur de la batterie pour la surveillance de la température

La LED rouge de l'affichage de contrôle de température signale que la batterie ou l'électronique de l'outil de jardinage (la batterie étant en place) ne se trouvent pas dans la plage de température optimale. Dans un tel cas, l'outil de jardinage ne se met pas du tout en marche ou pas à pleine puissance.

Contrôle de la température de la batterie

La LED rouge clignote lorsque la touche ou l'interrupteur Marche / Arrêt est appuyé (la batterie étant en place) : La température de la batterie se trouve en dehors de la plage de température admissible.

La batterie s'éteint lorsque la température est supérieure à 70 °C jusqu'à ce qu'elle se retrouve dans la plage de température admissible.

Contrôle de la température de l'électronique de l'outil de jardinage

La LED rouge s'allume en permanence lorsque l'interrupteur Marche/Arrêt est appuyé : La température de l'électronique de l'outil électroportatif est inférieure à 5 °C ou supérieure à 75 °C.

L'électronique de l'outil de jardin s'éteint lorsque la température est supérieure à 90 °C et reste éteinte jusqu'à ce qu'elle se retrouve dans la plage de température admissible.

Puissance de coupe (autonomie de la batterie)

La puissance de coupe (autonomie de la batterie) dépend des propriétés du gazon, p. ex. de l'épaisseur du gazon, de l'humidité, de la longueur du gazon et de la hauteur de coupe.

Mettre en marche/arrêter fréquemment l'outil de jardin pendant la tonte réduit également la puissance de coupe (autonomie de la batterie).

Pour optimiser la puissance de coupe (autonomie de la batterie), il est recommandé de tondre plus souvent, d'augmenter la hauteur de coupe et d'avancer à une vitesse appropriée.

L'exemple indiqué ci-dessous montre la relation entre hauteur de coupe et puissance de coupe pour trois batteries.

Conditions de coupe

4 cm

Herbe très fine et sèche

Conditions de coupe

Puissance de coupe

Batterie de 2,0 Ah jusqu'à 250 m

Batterie de 4,0 Ah jusqu'à 500 m

Batterie de 6,0 Ah jusqu'à 750 m

Afin d'augmenter la durée de fonctionnement, il est possible de se procurer une deuxième batterie auprès d'une agence de service après-vente agréée pour appareils de jardin Bosch.

Dépistage de défauts

Symptôme Cause possible Remède
Le moteur ne démarre pas	Le câblage interne de l'outil de jardin est défec-tueux	Consultez le service après-vente agréé Bosch
	Batterie déchargeée Recharger la batterie
	La batterie est trop chaude/trop froide Laisser refroidir/chauffer la batterie
	Herbe trop haute La hauteur max. autorisé de l'herbe à couper est de 30 cm avec le réglage le plus élevé de hauteur de coupe
	Le dispositif de protection de surcharge s'est acti-vé	Laisser refroidir le moteur et régler sur une hau-tein de coupe plus élevé
	Le sectionneur n'est pas correctement/complètement mis en place	Mettre correctement en place
L'outil de jardin fon-c tionne par intermit- tence	Le câblage interne de l'outil de jardin est défec-tueux	Consultez le service après-vente agréé Bosch
	Le dispositif de protection de surcharge s'est acti-vé	Laisser refroidir le moteur et régler sur une hau-tein de coupe plus élevé
L'outil de jardin coupe l'herbe de manière irré-gulière et/ou le moteur fonctionne avec difficulté	Hauteur de coupe trop BASse Régler sur une hauteur de coupe plus élevé
	Les lames sont émoussées	Changer les lames (voir figure K)
	Blocages possibles Éteindre l'outil de jardin et débrancher le disjon-c théur
		Le cas échéant, contrôle la face inférieure de l'outil de jardin et la désger si nécessaire (tou-jours porter des gants de jardinage)
	Lames montées dans le faux sens Monter les lames dans le bon sens
La lame ne tourne pas après avoir mis en marche l'outil de jardin	La lame est bloquée par l'herbe Éteindre l'outil de jardin et débrancher le disjon-c théur
		Enlever l'obturation (toujours porter des gants de jardinage)
	Écrou/vis de la lame desserré Resserrer l'écrou/la vis de la lame (27 Nm)
Vibrations/bruits ex-cessifs	Écrou/vis de la lame desserré Resserrer l'écrou/la vis de la lame (27 Nm)
	La lame est endommagée	Changer les lames (voir figure K)

Batterie et chargeur

36 | Français

Problème Cause possible Remède

Levoyant rouge indi-quant la charge de la batterie clignote sur lechargeurAucun processus decharge possible	La batterie n'apasété (correctement) mise en place	Mettreetla batterie correctement en place sur lechargeur
	Contacts dela batterie encrassés Nettoyer les contacts; p.ex,enmettant et en reti-rant la batterie à plusieurs reprises,le cas échéant, replacer la batterie
	Batteriedéfectueuse Remplacer la batterie
L'indicateur de chargede la batterie n'est pasallumé sur le chargeur	La fiche secteur du chargeur n'est pas (correcte-ment) branchée	Brancher la fiche (complètement) sur la prise decourant
	Prise de courant, cable de secteur ou chargeurdéfectueux	Vérifier la tension du secteur, le cas échéant, fairecontrôler le chargeur par une station de ServiceAprès-Vente agrée pour outillage Bosch

Entretien et Service Après-Vente

Entretien de la batterie

Attention ! Arrêtez l'outil de jardin, déconnectez le sectionneur et retirez la batterie ainsi que le bac de ramassage avant d'effectuer des réparations ou de nettoyer l'outil de jardin. - Portez toujours des gants de jardinage quand vous manipulez l'appareil ou que vous travaillez près des lames aiguisées.

Respectez les indications et mesures suivantes qui permettent une utilisation optimale de la batterie :

• Protégez la batterie de l'humidité et de l'eau.
• Ne rangez l'outil de jardin et la batterie qu'à une plage de température entre -20 °C et 50 °C. Ne laissez pas la batterie, par exemple, dans une voiture en été.
• Rangez la batterie séparément et non dans l'outil de jardin.
• Ne laissez pas la batterie dans l'outil de jardin en cas d'exposition directe au soleil. - La température optimale de stockage de la batterie est de 5 °C.
• Nettoyez de temps en temps les orifices de ventilation de la batterie à l'aide d'un pinceau doux, propre et sec.

Si l'autonomie de la batterie diminue considérablement après qu'une recharge a été effectuée, c'est que la batterie est usée et qu'elle doit être remplacée.

Service après-vente et conseil utilisateurs

Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des informations sur les pièces de rechange sur le site : www.bosch-pt.com

L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence

à 10 chiffres figurant sur l'étiquette signalétique du produit.

France

Réparer un outil Bosch n'a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouvez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouvez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes.

Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Électroportatif

Tél. : [phone] (Numéro non surtaxé au prix d'un appel local)

E-mail : [e-mail]

Vous êtes un revendeur, contactez : Robert Bosch (France) S.A.S.

Service Après-Vente Électroportatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tél. : [phone]

E-mail : [e-mail]

Vous trouvez d'autres adresses du service après-vente sous :

Les batteries Lithium-ion sont soumises aux règlements de transport des matières dangereuses. L'utilisateur peut transporter les batteries par voie routière sans mesures supplémentaires.

Lors d'une expédition par un tiers (par ex. : transport aérien ou entreprise de transport), les exigences spécifiques à l'emballage et au marquage doivent être respectées. Dans un tel cas, lors de la préparation de l'envoi, il est impératif de faire appel à un expert en transport des matières dangereuses.

N'expédiez les accumulateurs que si le carter n'est pas endommagé. Recouvrez les contacts à l'air libre et emballez l'accu de manière à ce qu'il ne se déplace pas dans l'emballage. Veuillez également respecter les réglementations supplémentaires éventuellement en vigueur dans votre pays.

Élimination des déchets

propriée.

Les outils de jardin et les batteries, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les outils de jardin et les accus/batteries avec les ordures ménagères !

Seulement pour les pays de l'Union Européenne :

Conformément à la directive européenne 2012/19/UE, les équipements électriques et électroniques dont on ne peut plus se servir, et conformément à la directive européenne 2006/66/CE, les batteries/piles usées ou défectueuses doivent être isolées et suivre une voie de recyclage appropriée.

Batteries/piles :

Ion lithium :

Veuillez respecter les indications se trouvant dans le chapitre Transport.

Advanced Rotak 36-950	Advanced Rotak 36-905	Advanced Rotak 36-890	Advanced Rotak 36-850	üj Üş
				kg17.517.517.517.517.517.517.517.517.517.517.517.517.517.517.517.517.517.517.517.517.517.517.517.517.517.
Jousies kisiyya				EPTA-Procedure 01:2 014
L'air jazl bajl l'air jazl				yol###/yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yol### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yDL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL ### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### YOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOL### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOz### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZA yOL### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### y OZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### y OZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### y OZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZO### yOZ### yOL### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### yOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ###YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ### YOZ###

AL 36V-20	AL 3620 CV		السلامت بعس
2 607 226 273	2 607 225 657	الجف	شامان رف السلامت بعس
2 607 226 275	2 607 225 659	السلام	الجف
2 607 226 277	2 607 225 661	الجف	السلامت بعس
2 607 226 279	2 607 225 667	الجف	السلامت بعس
2.0	2.0	A	شامان رف السلامت بعس
			(السلامت بعس)الجف السلامت بعس
65	65	dūdīs	Ah 2,0 μyll -
125	125	dūdīs	Ah 4,0 μyll -
185	185	dūdīs	Ah 6,0 μyll -
0.55	0.55	kg	ملايرن ملايرن EPTA-Procedure 01:2014
II/Ⅱ	II/Ⅱ		السلامت بعس

dàà	júgāi	sùslac égi
370	D	üyüyüe lαöjul pūbùn
370	E	lgljlyl lglj
371	F	jlyl
		üyis olaiwl lbgjʊ jgájl -
		üis (jwqj) -
		vj jqj -
		üis wqola -
		jyj lyj lbgjʊ jgáj -
