Produkta veids	Bezvadu zāles pļāvējs
Zīmols	Bosch
Modelis	AdvancedRotak 36660
Nominālais spriegums	36 V (litija jonu akumulators)
Pļaušanas platums	42 cm
Pļaušanas augstums	25 līdz 80 mm (regulējams)
Sakrāšanas tvertnes tilpums	50 L
Svars (ar akumulatoru)	16,5 kg
Akumulatora tips	Litija jonu (saderīgs ar Bosch 36 V)
Ieteicamā akumulatora ietilpība	2,0 Ah līdz 6,0 Ah
Darbības laiks (atkarībā no akumulatora)	līdz 750 m² ar 6,0 Ah akumulatoru
Akustiskā spiediena līmenis	73 dB(A)
Akustiskās jaudas līmenis	87 dB(A)
Vibrācijas	< 2,5 m/s²
Galvenās funkcijas	Pļaušana, lapu savākšana, centralizēta pļaušanas augstuma regulēšana, salokāms stūres statnis
Apkope	Tīrīšana ar mīkstu un sausu suku; nomainīt asmeņus (griezes moments 27 Nm)
Darbības temperatūra	+5 °C līdz +50 °C
Uzlādes temperatūra	0 °C līdz +45 °C
Mitrums	Neizmantot lietū
Rezerves daļas	Asmeņi, akumulatori, lādētājs; pieejami tiešsaistē (Bosch)
Garantija	Sazinieties ar Bosch pēcpārdošanas servisu

Bieži uzdotie jautājumi - AdvancedRotak 36660 BOSCH

Kāds ir AdvancedRotak 36660 pļāvēja darbības laiks?

Darbības laiks ir atkarīgs no akumulatora ietilpības. Ar 2,0 Ah akumulatoru var pļaut līdz 250 m²; ar 4,0 Ah līdz 500 m²; un ar 6,0 Ah līdz 750 m². Šīs vērtības attiecas uz smalku un sausu zāli pie 4 cm pļaušanas augstuma.

Kā regulēt pļaušanas augstumu?

Pļaušanas augstumu viegli regulē ar centrālo ripu. Tas ir regulējams no 25 līdz 80 mm ar soli. Sīkākai informācijai skatiet rokasgrāmatas D attēlu.

Kāda veida akumulatoru izmantot ar šo pļāvēju?

Izmantojiet tikai oriģinālos Bosch litija jonu 36 V akumulatorus. Citu zīmolu akumulatori var sabojāt ierīci vai izraisīt negadījumus. Ieteicamās ietilpības ir 2,0 Ah, 4,0 Ah vai 6,0 Ah.

Ko darīt, ja dzinējs neieslēdzas?

Vispirms pārbaudiet, vai akumulators ir uzlādēts un pareizi ievietots. Pārliecinieties, ka atslēdzējs ir pareizi ieslēgts. Ja akumulators ir pārāk karsts vai pārāk auksts, ļaujiet tam atdzist līdz istabas temperatūrai. Ja problēma joprojām pastāv, sazinieties ar Bosch pēcpārdošanas servisu.

Vai pļāvēju var izmantot lietū?

Nē, ir stingri aizliegts izmantot instrumentu lietainā laikā vai uz slapjas zāles. Ūdens var iekļūt ierīcē un izraisīt elektrošoku vai sabojāt komponentus. Pagaidiet, līdz zāle ir sausa.

Kā tīrīt pļāvēju?

Pirms tīrīšanas izslēdziet ierīci, izņemiet akumulatoru un sakrāšanas tvertni. Izmantojiet mīkstu un sausu suku, lai noņemtu zāles atlikumus. Nekad neizmantojiet augstspiediena tīrītāju vai dārza šļūteni. Valkājiet dārza cimdus.

Kā nomainīt asmeņus?

Izslēdziet ierīci un izņemiet akumulatoru. Valkājiet aizsargcimdus. Atskrūvējiet centrālo skrūvi (griezes moments 27 Nm) un nomainiet asmeni ar oriģinālo Bosch asmeni. Pievelciet skrūvi ar ieteicamo griezes momentu. Skatiet rokasgrāmatas K attēlu.

Vai akumulatoru var uzlādēt jebkurā laikā?

Jā, litija jonu akumulatoru var uzlādēt daļēji, nesamazinot tā kalpošanas laiku. Viedais lādētājs optimāli pārvalda uzlādi. Pirms pirmās lietošanas ieteicams pilnībā uzlādēt akumulatoru.

Kāda ir ieteicamā uzglabāšanas temperatūra?

Glabājiet pļāvēju un akumulatoru sausā vietā ar temperatūru no -20 °C līdz +50 °C. Optimālā akumulatora uzglabāšanas temperatūra ir 5 °C. Neatstājiet akumulatoru automašīnā vasarā.

Kur atrast rezerves daļas un pēcpārdošanas servisu?

Rezerves daļas (asmeņi, akumulatori, lādētāji) ir pieejamas vietnē www.bosch-pt.com. Lai saņemtu pēcpārdošanas servisu Francijā, sazinieties ar Bosch klientu apkalpošanas dienestu pa tālruni 09 70 82 12 99 vai pa e-pastu [e-mail].

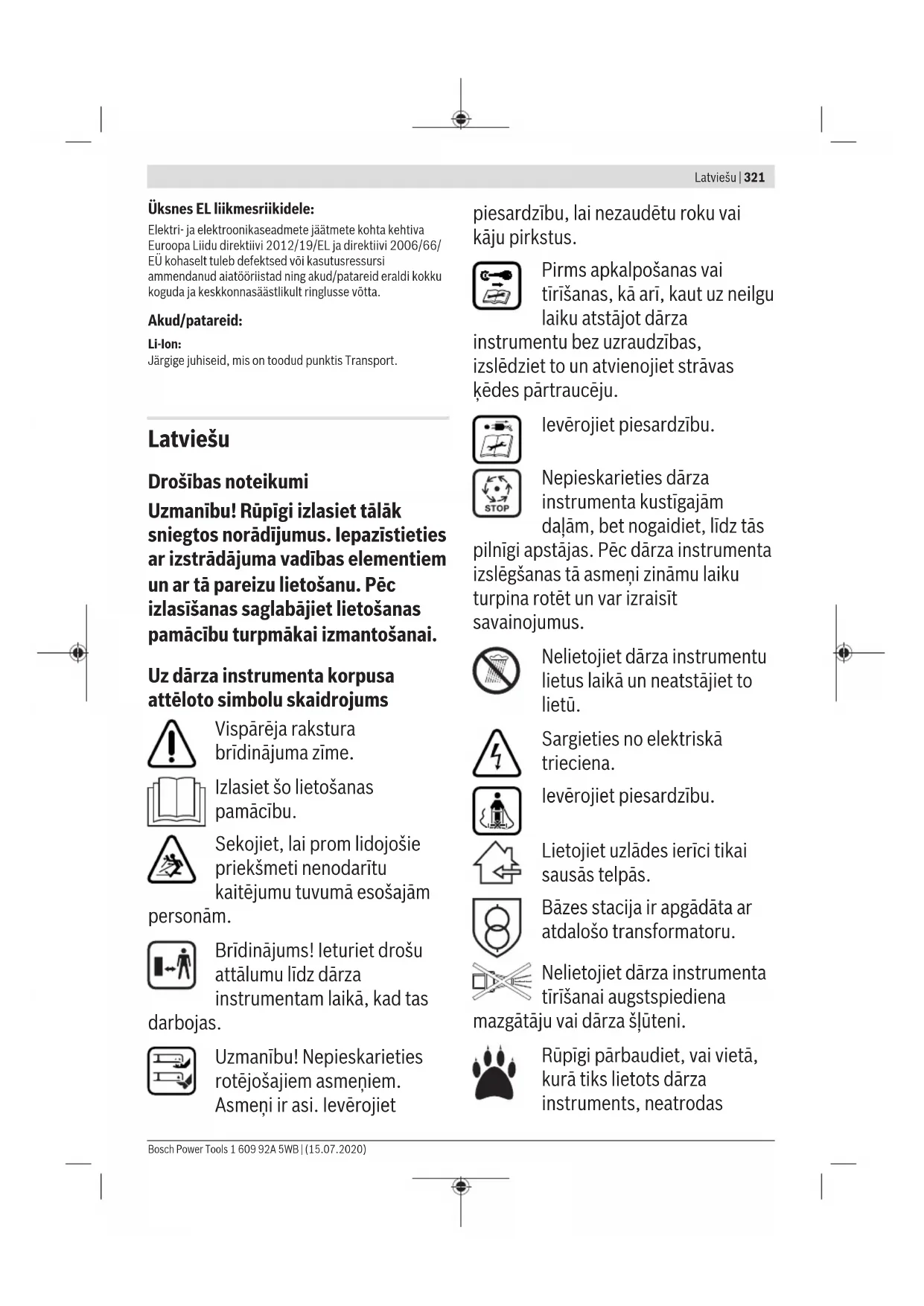

LIETOŠANAS INSTRUKCIJA AdvancedRotak 36660 BOSCH

Izlasiet šo lietošanas pamācību.

Sekojiet, lai prom lidojošie priekšmeti nenodarītu kaitējumu tuvumā esošajiem.

Brīdinājums! Ieturiet drošu attālumu līdz dārza instrumentam laikā, kad tas strādā.

Uzmanību! Nepieskarieties rotējošajiem asmeņiem. Asmeņi ir asi. Ievērojiet,

lai to tuvumā neatrodas cilvēki, mājdzīvnieki, stikla objekti un automašīnas.

Atvienojiet strāvas ķēdes pārtraucēju:

• vienmēr, kad dārza instruments tiek atstāts bez uzraudzības,
• atbrīvojot iestrēgušas daļas,
• veicot dārza instrumenta pārbaudi, tīrīšanu vai citus darbus ar to,
• pēc dārza instrumenta saskaršanās ar svešķermeni; šādā gadījumā nekavējoties pārbaudiet, vai dārza instruments nav bojāts, un vajadzības gadījumā nodrošiniet, lai tam tiktu veikts nepieciešamais remonts,
• ja dārza instruments sāk neparasti stipri vibrēt (šādā gadījumā tas nekavējoties jāpārbauda).

Apkalpošana

Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus. Lai būtu iespējams droši strādāt ar dārza instrumentu, pārbaudiet, vai ir stingri pieskrūvēti visi tā uzgriežņi un skrūves. Regulāri pārbaudiet zāles savācējtvertnes stāvokli un nolietošanās pakāpi.

Lai panāktu augstu darba drošību, regulāri pārbaudiet dārza instrumentu un nomainiet tā izdilušas vai bojātas daļas. Lietojiet vienīgi šim dārza instrumentam paredzēto griezējasmeni. Nodrošiniet, lai nomaiņai tiktu izmantotas vienīgi oriģinālās rezerves daļas, kas ražotas firmā Bosch. Pirms dārza instrumenta novietošanas uzglabāšanai pārliecinieties, ka tas ir tīrs un brīvs no zāles paliekām. Vajadzības gadījumā notīriet instrumentu ar mīkstu, sausu suku.

Drošības noteikumi un ieteikumi par optimālu apiešanos ar akumulatoru

Pirms akumulatora ievietošanas pārliecinieties, ka dārza instruments ir izslēgts un no tā ir atvienots tā strāvas ķēdes pārtraucējs. Mēģinājums ievietot akumulatoru ieslēgtā dārza instrumentā var beigties ar nelaimes gadījumu. Lietojiet tikai šim dārza instrumentam paredzētos akumulatorus, kas izgatavoti firmā Bosch. Citu akumulatoru lietošana var būt par cēloni savainojumiem vai izraisīt aizdegšanos. Neatveriet akumulatoru. Tas var radīt īssavienojumu.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā arī no ūdens un mitruma. Pretējā gadījumā var notikt sprādziens.

Ja akumulators netiek lietots, sargājiet to no papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas varētu radīt īssavienojumu starp akumulatora kontaktiem. Īssavienojums starp akumulatora izvadiem var radīt apdegumus vai izraisīt aizdegšanos. Bojājuma gadījumā vai nepareizas apiešanās dēļ no akumulatora var izplūst tvaiki. Izvēdiniet telpu un smagākos gadījumos meklējiet ārsta palīdzību. Tvaiki var izraisīt elpošanas ceļu kairinājumu.

Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm. Iedarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju īssavienojumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst. Nepieļaujiet īssavienojuma veidošanos starp akumulatora kontaktiem. Tas var izsaukt sprādzienu. Sargājiet akumulatoru no mitruma un ūdens. Uzglabājiet dārza instrumentu tikai pie temperatūras vērtībām no -20°C līdz 50°C. Vasaras laikā neatstājiet akumulatoru karstumā, piemēram, automašīnas salonā. Laiku pa laikam iztīriet akumulatora ventilācijas atveres ar mīkstu, tīru un sausu otu.

Drošības noteikumi uzlādes ierīcēm

Izlasiet visus drošības noteikumus un norādījumus instrumenta lietošanai.

Drošības noteikumu un lietošanas norādījumu neievērošana var būt par cēloni elektriska

trieciena saņemšanai, kā arī izraisīt aizdegšanos un/vai smagu savainojumu.

Pēc izlasīšanas uzglabājiet drošības noteikumus un lietošanas norādījumus turpmākai izmantošanai.

Lietojiet uzlādes ierīci tikai tad, ja esat pilnībā iepazinies ar visām tās funkcijām un spējat tās pielietot bez ierobežojumiem vai arī esat pienācīgi apmācīts darbam ar to.

Nekad neļaujiet lietot uzlādes ierīci bērniem, personām ar ierobežotām psihiskajām, sensorajām un garīgajām spējām vai ar nepietiekamu pieredzi un/vai ar nepietiekamām zināšanām un/vai personām, kas nav iepazinušās ar šiem norādījumiem. Minimālais vecums dārza instrumentu lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai. Uzraugiet bērnus. Tas ļaus nodrošināt, lai bērni nespēlētos ar uzlādes ierīci. Uzlādējiet vienīgi litija-jonu akumulatorus ar ietilpību 2,0 Ah (sākot ar 10 akumulatora elementiem). Akumulatora

spriegumam jāatbilst uzlādes ierīces nodrošinātajam akumulatora uzlādes spriegumam. Nemēģiniet uzlādēt atkārtoti neuzlādējamas baterijas. Pretējā gadījumā pastāv aizdegšanās un sprādziena briesmas.

Sargājiet uzlādes ierīci no lietus vai mitruma. Uzlādes ierīcē iekļūstot mitrumam, pieaug risks saņemt elektrisko triecienu.

Uzturiet uzlādes ierīci tīru. Netīrumi var radīt elektriskā trieciena saņemšanas briesmas. - Ik reizi pirms lietošanas pārbaudiet uzlādes ierīci, kabeli un kontaktdakšu. Atklājot bojājumus, pārtrauciet uzlādes ierīces lietošanu, līdz bojājumi tiek novērsti. Neatveriet uzlādes ierīci saviem spēkiem, bet nodrošiniet, lai tās remontu veiktu kvalificēts speciālists, nomaiņai izmantojot oriģinālās rezerves daļas. Lietojot bojātu uzlādes ierīci, elektrokabeli un kontaktdakšu, pieaug elektriskā trieciena saņemšanas risks. Nedarbiniet uzlādes ierīci, ja tā atrodas uz viegli degoša materiāla (piemēram, uz papīra, auduma u.c.) vai ugunsnedrošos apstākļos. Uzlādes laikā uzlādes ierīces izdalītais siltums var radīt aizdegšanās briesmas. Nenosedziet uzlādes ierīces ventilācijas atveres. Pretējā gadījumā uzlādes ierīce var pārkarst un pārstāt pareizi funkcionēt. Lai paaugstinātu elektrisko drošību, ieteicams lietot noplūdes strāvas aizsargreleju ar maksimālo nostrādāšanas strāvu 30 mA. Pirms lietošanas vienmēr pārbaudiet noplūdes strāvas aizsargreleju.

Simboli

Tālāk aplūkoto simbolu nozīmi ir svarīgi zināt, lai varētu lasīt un pareizi izprast šo lietošanas pamācību. Iegaumējiet šos simbolus un to nozīmi. Simbolu pareiza interpretēšana palīdzēs Jums labāk un drošāk lietot izstrādājumu.

Symbols Nozime
	Kustibas virziens
	Reakcijas virziens
	Nesajiet aizsargcimdus
	Svars
	leslegsana
	Izslaglsana

326 | Latviešu

Siblings Nozime
√	Atăuta darbība
×	Aizliegta darbība
CLICK!	Sadzirdams troksnis
	Piederumi/rezervesDSLAS

Pielietojums

Šis dārza instruments ir paredzēts piemājas zāliena applaucēšanai.

Šis dārza instruments nav paredzēts dzīvžogu apgriešanai, trīmēšanai, smalcināšanai u.c. līdzīgiem darbiem.

Šis dārza instruments ir paredzēts zāliena applaucēšanai līdz zemes līmenim.

Tehniskie dati

Zäliena plävejs AdvancedRotak		AdvancedRotak		AdvancedRotak AdvancedRotak 36-750
		36-650	36-660
Izsträdajuma numurs		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 6073 600 HB9 7023 600 HB9 771
Nominālais spriegums	V 36 36 36 36
Asmens korpusa platums	cm 42 42 42 46
Applaušanas augstums	mm 25 - 80 25 - 80 25 - 80 25 - 80
Zäles savācējtvertnes ietilpiba	1 50 50 50 50
Svars atbilstoši EPTA-Procedure 01:2014	kg 17,5 16,5 17,5 17,5
Sérijas numurs skatit dürzina instrumenta markējuma pläksniti
Pielaujama apkārtējā gaisa temperatūrā
- uzlādes laikā °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- darbibas laikā °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- uzglabāšanas laikā	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Akumulators litija-jonu litija-jonu litija-jonu litija-jonu
Nominalais spriegums	V 36 36 36 36
Izsträdajuma numurs/ietilpiba
- 2 607 336913/1 607 A3502V	Ah -	2 x 2,0 --
- 2 607 336915/2 607 337047	Ah	4,0 -	4,0	4,0
- 1 607 A35058	Ah - - - -
Akumulatora elementu skaits
- 2 607 336913/		- 10 --

Latviešu | 327

Zäliena plävejs AdvancedRotak		AdvancedRotak		AdvancedRotak AdvancedRotak 36-750
		36-650	36-660
1 607 A3502V
- 2 607 336915/2 607 337047		20 - 20 20
- 1 607 A35058		--- --

Visas šajā lietošanas pamācībā norādītās vērtības ir spēkā tad, ja darbs notiek augstumā līdz 2000 m virs jūras līmeņa.

Zäliena plävejs Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Izstrādājuma numurs		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606 3 600 HB9 901
Nominālais spriegums V 36 36 36 36
Asmens korpusa platums cm 46 46 42 46
Applaušanas augstums mm 25 - 80 25 - 80 25 - 80
Záles savacējtvertnesietilpiba	150 50 50 50
Svars atbilstošiEPTA-Procedure 01:2014	kg 17,5 17,5 17,5 17,5
Sérijas numurs skātī dārza instrumenta markējuma pläksnīti
Pielaujamā apkārtējā gaisa temperatura
- uzlādes laikā °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- darbibas laikā °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- uzglabāsanas laikā °C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akumulators	litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu
Nominālais spriegums V 36 36 36 36
Izstrādājuma numurs/ietilpiba
- 2 607 336 913/1 607 A35 02V	Ah	-	-	-	-
- 2 607 336 915/2 607 337 047	Ah	-	-	2 x 4,0	2 x 4,0
- 1 607 A35 058	Ah	6,0	6,0	-	-
Akumulatora elementu skaits
- 2 607 336 913/1 607 A35 02V		-	-	-	-
- 2 607 336 915/2 607 337 047		-	- 20 20
- 1 607 A35 058		20 20	-	-

Visas šajā lietošanas pamācībā norādītās vērtības ir spēkā tad, ja darbs notiek augstumā līdz 2000 m virs jūras līmeņa.

Uzlãdes ierice		AL 3620 CV	AL 36V-20
Izstrādājuma numurs	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Uzlãdes străva	A	2,0	2,0

Uzlădes ierice AL 3620 CV AL 36V-20
Uzlădes laiks (tukšam akumulatoram)
- akumulatoram ar ietilpibu 2,0 Ah min. 65 65
- akumulatoram ar ietilpibu 4,0 Ah min. 125 125
- akumulatoram ar ietilpibu 6,0 Ah min. 185 185
Svars atbilstoşi EPTA-Procedure 01:2014 kg 0,55 0,55
Elektroaizsardzibas klase	☐/II /II	☐

Darbība un tās mērkitis Attēls Lappus
	e
Piegādes komplektiA)	A 367
Lokveida roktura atlocišana	B 368
Darba augstuma iestatīsana
Záles savācējtvertnes iestiprināsana un nonemšana	C 369
Applaušanas augstuma iestatīsana D 370
Akumulatora ievietošana E 370
Lietošana	F 371
- Strāvas kēdes pārtraucejia ievietošana
- leslēgšana
- Applaušana
- Izslēgšana
- Strāvas kēdes pārtraucejia iznemšana
Akumulatora iznemšana G 372
Norādijumi applaušanai H 373
Záles savācējtvertnes piepildišanās indicators: tukšs/pilns	I 374
Lokveida roktura salocišana J 375
Asmens apkalpošana/Asmens nomaiṇa K 376
Piederumu izvēle L 376

A) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Uzsākot lietošanu

Jūsu drošībai

Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu, atvienojiet tā strāvas ķēdes pārtraucēju un izņemiet akumulatoru. Rīkojieties šādi arī tad, ja instrumenta elektrokabelis ir bojāts, pārgriezts vai samezglojies. Pēc dārza instrumenta izslēgšanas tā asmeņi vēl dažas sekundes turpina griezties. Uzmanību! Ievērojiet piesardzību, nepieskarieties rotējošajiem griezējasmeņiem.

Akumulatora uzlādes ierīce

Akumulators ir aprīkots ar temperatūras kontroles ierīci, kas pieļauj uzlādi vienīgi temperatūras vērtību diapazonā no 0°C līdz 35°C. Tas ļauj panākt lielu akumulatora kalpošanas laiku.

Norāde: Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai akumulators spētu nodrošināt pilnu jaudu, tas pirms pirmās lietošanas pilnīgi jāuzlādē uzlādes ierīcē. Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pārtraukums uzlādes procesā.

Pateicoties elektroniskajai elementu aizsardzībai „Electronic Cell Protection (ECP)“, litija-jonu akumulatori tiek aizsargāti pret dziļu izlādi. Ja akumulators ir izlādējies, aizsardzības ierīce izslēdz izstrādājumu: Šādā gadījumā dārza instruments vairs nedarbojas.

Ja izstrādājums ir automātiski izslēdzies, nemēģiniet to no jauna ieslēgt, nospiežot ieslēdzēju. Tas var sabojāt akumulatoru.

Ievērojiet norādījumus par atbrīvošanos no nolietotajiem akumulatoriem.

Akumulatora ievietošana un izņemšana

Norāde. Izmantojot nepiemērotus akumulatorus, instruments var nepareizi funkcionēt vai pat tikt bojāts. Ievietojiet uzlādētu akumulatoru. Pārliecinieties, ka akumulators ir pilnībā ievietots.

Lai izņemtu akumulatoru no instrumenta, nospiediet akumulatora atbrīvošanas taustiņu un izvelciet akumulatoru.

Uzlādes gaita

Akumulatora uzlāde sākas, līdzko uzlādes ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai un akumulators ir ievietots uzlādes ierīcē.

Inteliģenta uzlādes procesa gaitā tiek automātiski atpazīta akumulatora uzlādes pakāpe un atkarībā no akumulatora temperatūras un sprieguma tiek izvēlēta optimāla uzlādes strāva.

Tā tiek nodrošināta akumulatora uzlāde saudzējošā režīmā un, atstājot to pievienotu uzlādes ierīcei, akumulators tiek pastāvīgi uzturēts pilnīgi uzlādētā stāvoklī.

Indikācijas elementu nozīme uz uzlādes ierīces (AL 3620 CV/AL 3640 CV/AL 36V-20)

Paātrinātā uzlāde

Zaļā uzlādes indikatora mirgošana norāda, ka notiek akumulatora paātrinātā uzlāde. Indikācijas elementi uz akumulatora.

Akumulatora uzlādes laikā trīs zaļās LED diodes secīgi uz īsu brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi uzlādēts, visas trīs zaļās LED diodes deg pastāvīgi. Aptuveni 5 minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās LED diodes izdziest.

Norāde. Ātrā uzlāde ir iespējama vienīgi tad, ja akumulatora temperatūra atrodas pieļaujamo uzlādes temperatūras vērtību diapazonā, kas norādīts sadaļā "Tehniskie dati".

Uzlādējiet akumulatoru

Zaļā uzlādes indikatora pastāvīga degšana signalizē, ka akumulators ir pilnīgi uzlādēts.

Bez tam aptuveni 2 sekundes ilgi skan tonālais signāls, liecinot, ka ir sasniegta akumulatora maksimālā uzlādes pakāpe.

Tūlīt pēc uzlādes beigām akumulatoru var izņemt no uzlādes ierīces un sākt tā lietošanu.

Ja akumulators neatrodas uzlādes ierīcē, uzlādes indikatora pastāvīga degšana signalizē, ka uzlādes ierīces

kontaktdakša ir pievienota elektrotīkla kontaktligzdai un uzlādes ierīce ir gatava darbam.

Akumulatora temperatūra ir zemāka par 0°C vai augstāka par 45°C

Sarkana uzlādes indikatora pastāvīga degšana signalizē, ka akumulatora temperatūra ir ārpus pieļaujamo uzlādes

temperatūras vērtību diapazona, kas norādīts sadaļā "Tehniskie dati", un tāpēc uzlāde nevar notikt. Akumulatora temperatūrai nonākot pieļaujamo vērtību robežās, uzlādes iekārta automātiski pāriet paātrinātas uzlādes režīmā.

Ja akumulatora temperatūra atrodas ārpus pieļaujamo uzlādes temperatūras vērtību robežām, pēc akumulatora ievietošanas uzlādes iekārtā iedegas tās sarkanā LED diode.

Akumulatora uzlāde nenotiek

Ja akumulatora uzlādes gaitā rodas kāda cita kļūme, mirgo sarkanais LED indikators.

Šādā gadījumā uzlādes process nevar sākties,

un akumulatora uzlāde nenotiek (skatīt sadaļu "Kļūmju uzmeklēšana").

Ieteikumi akumulatora uzlādei

Ilgstošas uzlādes laikā, piemēram, bez pārtraukuma veicot vairākus uzlādes ciklus, uzlādes iekārta var sakarst. Tas ir normāli un neliecina par tehnisku kļūmi uzlādes iekārtā. Ja ievērojami samazinās mērinstrumenta darbības laiks starp divām akumulatora uzlādēm, tas liecina, ka akumulators ir nolietojies un to nepieciešams nomainīt. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Akumulatora dzesēšana (Active Air Cooling)

Uzlādes iekārtā iebūvētais ventilatora vadības mezgls kontrolē ievietota akumulatora temperatūru. Ja akumulatora temperatūra pārsniedz 30°C, sāk darboties ventilators un atdzesē akumulatoru līdz optimālajai uzlādes temperatūrai. Ieslēgtais ventilators rada raksturīgu gaisa plūsmas troksni.

Ja ventilators nedarbojas, tas nozīmē, ka akumulatora temperatūra atrodas optimālo uzlādes temperatūras vērtību robežās vai arī ventilators ir bojāts. Šādā gadījumā pieaug akumulatora uzlādes laiks.

Norādījumi darbam

Akumulatora uzlādes pakāpes indikators

Akumulators ir apgādāts ar uzlādes pakāpes indikatoru, kas parāda tā uzlādes pakāpi. Uzlādes pakāpes indikatoru veido 3 zaļas LED diodes.

Lai aktivizētu uzlādes pakāpes indikatoru, nospiediet uzlādes pakāpes indikatora taustiņu. Pēc aptuveni 5 sekundēm uzlādes pakāpes indikators automātiski izdziest.

Akumulatora uzlādes pakāpi var pārbaudīt arī tad, ja tas ir atvienots.

LED indikatori Akumulatora uzlādes pakāpe

Pastavigi deg 3 zalas LED diodes

≥2/3

Pastavigi deg 2 zalas LED diodes

≥1/3

Pastavigi deg 1 za|as LED diodes

≤1/3

Mirgo 1 zaļa LED diode Rezerve

Ja pēc instrumenta ieslēgšanas neiedegas neviena LED diode, akumulators ir bojāts un to nepieciešams nomainīt. Vadoties no drošības apsvērumiem, akumulatora uzlādes pakāpi var nolasīt tikai laikā, kad dārza instruments nedarbojas.

Akumulatora uzlādes laikā trīs zaļās LED diodes secīgi uz īsu brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi uzlādēts, visas trīs zaļās LED diodes deg pastāvīgi. Aptuveni 5 minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās LED diodes izdziest.

Akumulatora temperatūras kontroles indikators

Temperatūras kontroles indikatora sarkanā LED diode signalizē, ka akumulatora vai dārza instrumenta elektroniskā mezglā (ja akumulators ir ievietots instrumentā) temperatūra ir ārpus optimālo vērtību diapazona robežām. Šādā gadījumā dārza instruments nedarbojas vai darbojas ar nepilnu jaudu.

Akumulatora temperatūras kontrole

Nospiežot taustiņu un ieslēdzot, sarkana LED diode mirgo (ja ir ievietots akumulators): Akumulatora temperatūra ir ārpus pieļaujamo darba temperatūras vērtību diapazona robežām.

Ja akumulatora temperatūra pieaug virs 70°C, tas izslēdzas līdz brīdim, kad temperatūra pazeminās, atgriežoties pieļaujamo darba temperatūras vērtību diapazona robežās.

Dārza instrumenta elektroniskā mezgla temperatūras kontrole

Nospiežot ieslēdzēju, sarkana LED diode deg pastāvīgi. Tas nozīmē, ka dārza instrumenta elektroniskā bloka temperatūra ir zemāka par 5°C vai augstāka par 75°C

Ja akumulatora temperatūra pieaug virs 90°C, dārza instrumenta elektroniskais mezgls izslēdzas līdz brīdim, kad temperatūra pazeminās, atgriežoties pieļaujamo darba temperatūras vērtību diapazona robežās.

Instrumenta veiktspēja (akumulatora darbības laiks)

Instrumenta veiktspēja (akumulatora darbības laiks) ir atkarīga no apļaujamo zālāju īpašībām, piemēram, no zālāja biezuma, mitruma, zāles garuma, kā arī no apļaušanas augstuma.

Apļaušanas laikā bieži ieslēdzot un izslēdzot dārza instrumentu, samazinās tā veiktspēja (akumulatora darbības laiks).

Lai nodrošinātu optimālu dārza instrumenta veiktspēju (akumulatora darbības laiku), ieteicams apļaušanu veikt biežāk, samazināt apļaušanas augstumu un apļaušanas laikā pārvietoties normālā gaitā.

Tālāk sniegtajā piemērā ir parādīta sakarība starp apļaušanas augstumu un dārza instrumenta veiktspēju ar vienu pilnīgi uzlādētu akumulatoru.

Apļaušanas apstākļi

Ļoti piāna, sausa zāle

Applaušanas apstákli
Veiktspëja
akumulatoram ar ietilpibu2,0 Ah	lidz 250 m2
akumulatoram ar ietilpibu4,0 Ah	lidz 500 m2
akumulatoram ar ietilpibu6,0 Ah	lidz 750 m2

Lai palielinātu instrumenta darbības laiku, ieteicams iegādāties papildu akumulatoru Bosch pilnvarotā dārza instrumentu tehniskās apkalpošanas uzņēmumā.

Kļūmju uzmeklēšana un novēršana

Simptomi Iespējamais cēlonis Kļūmes novēršana

Nedarbojas motors lr bojati dürza instrumenta iekšëjie savienojumi Griezieties Bosch kclientu apkalpošanas uzñēmūmā
	Akumulators ir izlădëjies Uzlădëjiet akumulatoru
	Akumulatora temperatūra ir par zemu vai par augstu	Nogaidiet, lidz akumulators ir sasilis vai atdzisis
	Zäle ir pārak gara Maks. pielaujamais zães garums ir 30 cm pie lielākā applaušanas augstuma iestatijuma
	Ir nostrādājusi motora aizsardziba laujiet dzinëjam atdžist un palieliniet applaušanas augstumu
	Strāvas këdes pārtraucëjs nav pareizi vai pilnigi ievietots instrumenta	levietojiet pārtraucëju pareizi
Därza instruments darbojas ar pārtraukumiem	Ir bojati dürza instrumenta iekšëjie savienojumi Griezieties Bosch kclientu apkalpošanas uzñēmūmā
	Ir nostrādājusi motora aizsardziba laujiet dzinëjam atdžist un palieliniet applaušanas augstumu
Aiz dürza instrumenta paliek nevienmérigs plavums un/vai motors darbojas smagi	Applaušanas augstums ir pārak mazes Palieliniet applaušanas augstumu
	Asmeni ir kluvuši neasi	Asmens nomaina (attëls K)
	Iespëjams nosprostojums lzsledziet dürza instrumentu un atvienojiet tā strāvas këdes pārtraucëju Pārbaudiet telpu zem dürza instrumenta un vajadzibas gadijumā atbrivojiet asmeni (vienmēr uzvelciet dárznieka aizsargcimdus)
	Asmens ir nepareizi istiprināts lestipriniet asmeni pareizi
Péc dürza instrumenta ieslëgşanas tã asmens negriežas	Asmens ir iestrëdzis zãè lzsledziet dürza instrumentu un atvienojiet tã strāvas këdes pārtraucëju Novërsiet nosprostojumu (vienmēr uzvelciet dárznieka aizsargcimdus)
	Ir valëgs asmens stiprinājuma uzgrieznis/skrüve Pieskrüvëjet asmens stiprinājuma uzgriezni/ skruvi (ar griezes momentu 27 Nm)
Därza instruments stipri vibre un/vai trokšŋo	Ir valëgs asmens stiprinājuma uzgrieznis/skrüve Pieskrüvëjet asmens stiprinājuma uzgriezni/ skruvi (ar griezes momentu 27 Nm)
	Ir bojati asmeni	Asmens nomaina (attëls K)

Akumulators un uzlādes ierīce

Pazime lespêjamins cèlonis Klūmju novērsana
Uz uzlădes icerices mirgo sarkanas i uzlădes indicatoris Akumulatora uzlānde nenotiek	Akumulators nav (pareizi) ievietots uzlădes icerē Pareizi ievietojiet akumulatoru uzlădes icerē Akumulatora kontakti ir netīri Notīriet akumulatora kontaktus, piēmēram, vairakkārt pievienojot akumulatoru uzlădes icerēi un atvienojot no tās, vai ari nomainiet akumulatoru
	Akumulators ir bojāts Nomainiet akumulatoru
Uzlădes icerices akumulatora uzlădes indicatori neiedegas	Uzlădes iceríes kontaktdakša nav pievienta vai ir slikti pievienta elektrotīkla kontaktligzdai	(Lidz galam) iebīdiet uzlădes iceríes kontaktdakšu elektrotīkla kontaktligzdā
	Ir bojāta elektrotīkla kontaktligzda, elektrokabelis vai uzlădes icerē	Pārbaudiet spriegumu elektrotīkla kontaktligzda vai nogādājiet uzlădes icerī pārbaudei Bosch pilvarotā elektroinstrumentu remonta darbnica

Apkalpošana un apkope

Akumulatora apkope

Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu, atvienojiet tā strāvas ķēdes pārtraucēju un izņemiet akumulatoru, kā arī noņemiet zāles savācējvertni. Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus.

Lai nodrošinātu optimālu akumulatora izmantošanu, ievērojiet šādus ieteikumus un veiciet šādas darbības.

Sargājiet akumulatoru no mitruma un ūdens. - Uzglabājiet dārza instrumentu tikai pie temperatūras vērtībām no 20°C līdz 50°C. Vasaras laikā neatstājiet akumulatoru karstumā, piemēram, automašīnas salonā. - Uzglabājiet akumulatoru atsevišķi, neievietojot to dārza instrumentā. - Neatstājiet akumulatoru dārza instrumentā, ja tas ir pakļauts tiešai saules staru iedarbībai. - Optimālā temperatūra akumulatora uzglabāšanai ir 5°C. - Laiku pa laikam iztīriet akumulatora ventilācijas atverumus ar mīkstu, tīru un sausu otu.

Ja ievērojami samazinās mērinstrumenta darbības laiks starp divām akumulatora uzlādēm, tas liecina, ka akumulators ir nolietojies un to nepieciešams nomainīt.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopšalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mukusalas iela 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotais dārza instruments, akumulatori, piederumi un iesaiņojuma materiāli jāšķiro otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

veidā.

Neizmetiet dārza instrumentus un akumulatorus vai baterijas sadzīves atkritumu tvertnē!

Tikai ES valstīm

Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgas elektriskas un elektroniskas ierīces, kā arī, atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Akumulatori un baterijas

Litija-jonu akumulatori:

Lūdzam ievērot norādījumus, kas sniegti sadaļā Transportēšana.

Lietuviškai.

Saugos nuorodos

Priežiūra ir servisas

Akumuliatoriaus priežiūra

Dėmesio! Prieš pradėdami sodo priežiūros įrankio techninės priežiūros arba remonto darbus, jį išjunkite, ištraukite elektrinės grandinės pertraukiklį (raktą) ir išimkite akumuliatorių bei žolės surinkimo maišą. ▶ Kai atliekate darbus aštriu peiliu srityje, visada mūvėkite sodininko pirštinėmis.
