Typ produktu	Bezdrôtová kosačka na trávu
Značka	Bosch
Model	AdvancedRotak 36660
Menovité napätie	36 V (lítiovo-iónová batéria)
Šírka kosenia	42 cm
Výška kosenia	25 až 80 mm (nastaviteľná)
Objem zberného koša	50 l
Hmotnosť (s batériou)	16,5 kg
Typ batérie	Lítiovo-iónová (kompatibilná s Bosch 36 V)
Odporúčaná kapacita batérie	2,0 Ah až 6,0 Ah
Výdrž (v závislosti od batérie)	až 750 m² s batériou 6,0 Ah
Hladina akustického tlaku	73 dB(A)
Hladina akustického výkonu	87 dB(A)
Vibrácie	< 2,5 m/s²
Hlavné funkcie	Kosenie, zber lístia, centrálne nastavenie výšky kosenia, skladacia rukoväť
Údržba	Čistenie mäkkou a suchou kefou; výmena nožov (utiahnutie 27 Nm)
Prevádzková teplota	+5 °C až +50 °C
Teplota nabíjania	0 °C až +45 °C
Vlhkosť	Nepoužívať v daždi
Náhradné diely	Nože, batérie, nabíjačka; dostupné online (Bosch)
Záruka	Konzultujte so zákazníckym servisom Bosch

Často kladené otázky - AdvancedRotak 36660 BOSCH

Aká je výdrž kosačky AdvancedRotak 36660?

Výdrž závisí od kapacity batérie. S batériou 2,0 Ah môžete kosiť až 250 m²; so 4,0 Ah až 500 m²; a so 6,0 Ah až 750 m². Tieto hodnoty platia pre jemnú a suchú trávu pri výške kosenia 4 cm.

Ako nastaviť výšku kosenia?

Výška kosenia sa ľahko nastavuje pomocou stredového kolieska. Je nastaviteľná od 25 do 80 mm v krokoch. Podrobnosti nájdete na obrázku D v návode.

Aký typ batérie používať s touto kosačkou?

Používajte výhradne originálne lítiovo-iónové batérie Bosch 36 V. Batérie iných značiek môžu poškodiť zariadenie alebo spôsobiť nehody. Odporúčané kapacity sú 2,0 Ah, 4,0 Ah alebo 6,0 Ah.

Čo robiť, ak motor neštartuje?

Najprv skontrolujte, či je batéria nabitá a správne vložená. Uistite sa, že je oddeľovač zapnutý. Ak je batéria príliš teplá alebo studená, nechajte ju ohriať na izbovú teplotu. Ak problém pretrváva, kontaktujte zákaznícky servis Bosch.

Môžem kosačku používať v daždi?

Nie, je prísne zakázané používať nástroj v daždi alebo na mokrej tráve. Voda môže preniknúť do zariadenia a spôsobiť úraz elektrickým prúdom alebo poškodiť súčiastky. Počkajte, kým bude tráva suchá.

Ako čistiť kosačku?

Pred čistením zastavte zariadenie, vyberte batériu a zberný kôš. Pomocou mäkkej a suchej kefy odstráňte zvyšky trávy. Nikdy nepoužívajte vysokotlakový čistič ani záhradnú hadicu. Noste záhradnícke rukavice.

Ako vymeniť nože?

Zastavte zariadenie a vyberte batériu. Noste ochranné rukavice. Odskrutkujte stredovú skrutku (utiahnutie 27 Nm) a vymeňte nôž za originálny nôž Bosch. Skrutku dotiahnite odporúčaným momentom. Podrobnosti nájdete na obrázku K v návode.

Môže byť batéria kedykoľvek dobíjaná?

Áno, lítiovo-iónovú batériu je možné čiastočne dobíjať bez skrátenia jej životnosti. Inteligentná nabíjačka optimálne riadi nabíjanie. Pred prvým použitím je vhodné batériu úplne nabiť.

Aká je odporúčaná teplota skladovania?

Kosačku a batériu skladujte na suchom mieste pri teplote medzi -20 °C a +50 °C. Optimálna teplota skladovania batérie je 5 °C. V lete nenechávajte batériu v aute.

Kde nájsť náhradné diely a zákaznícky servis?

Náhradné diely (nože, batérie, nabíjačky) sú k dispozícii na stránke www.bosch-pt.com. Pre zákaznícky servis vo Francúzsku kontaktujte zákaznícky servis Bosch na čísle 09 70 82 12 99 alebo e-mailom na [e-mail].

NÁVOD NA OBSLUHU AdvancedRotak 36660 BOSCH

Kontrola teploty akumulátoru

Červená LED bliká pri stlačení tlačidla alebo spínača (pri vloženom akumulátore): Akumulátor je mimo prípustného rozsahu prevádzkovej teploty.

Výkon sečenia (doba chodu akumulátora)

Výkon sečenia (doba chodu akumulátora) je závislý od vlastností trávnika, napr. od hustoty trávy, vlhkosti, dĺžky trávy a výšky sečenia.

Vysvetlenie symbolov na náradí

Všeobecné upozornenie na nebezpečenstvo

Prečítajte si Návod na používanie.

Dávajte pozor na to, aby sa osoby stojace v blízkosti neporanili odletujúcimi cudzími

telieskami.

Upozornenie: Keď sa s výrobkom pracuje, zachovávajte od neho bezpečný odstup.

Zachovajte opatrnosť: Nedotýkajte sa rotujúcich nožov. Tieto nože sú ostré.

Chráňte sa pred stratou prstov na nohách alebo na rukách.

Netýka sa daného typu.

Skôr ako sa budete dotýkať niektorých súčiastok náradia, počkajte, kým sa všetky

súčiastky úplne zastavia. Po vypnutí tohto záhradníckeho náradia nože ešte rotujú ďalej a mohli by Vám spôsobiť poranenie.

Nepoužívajte tento výrobok v daždi, ani ho vplyvom dažďa nevystavujte.

Chráňte sa pred zásahom elektrickým prúdom.

Netýka sa daného typu.

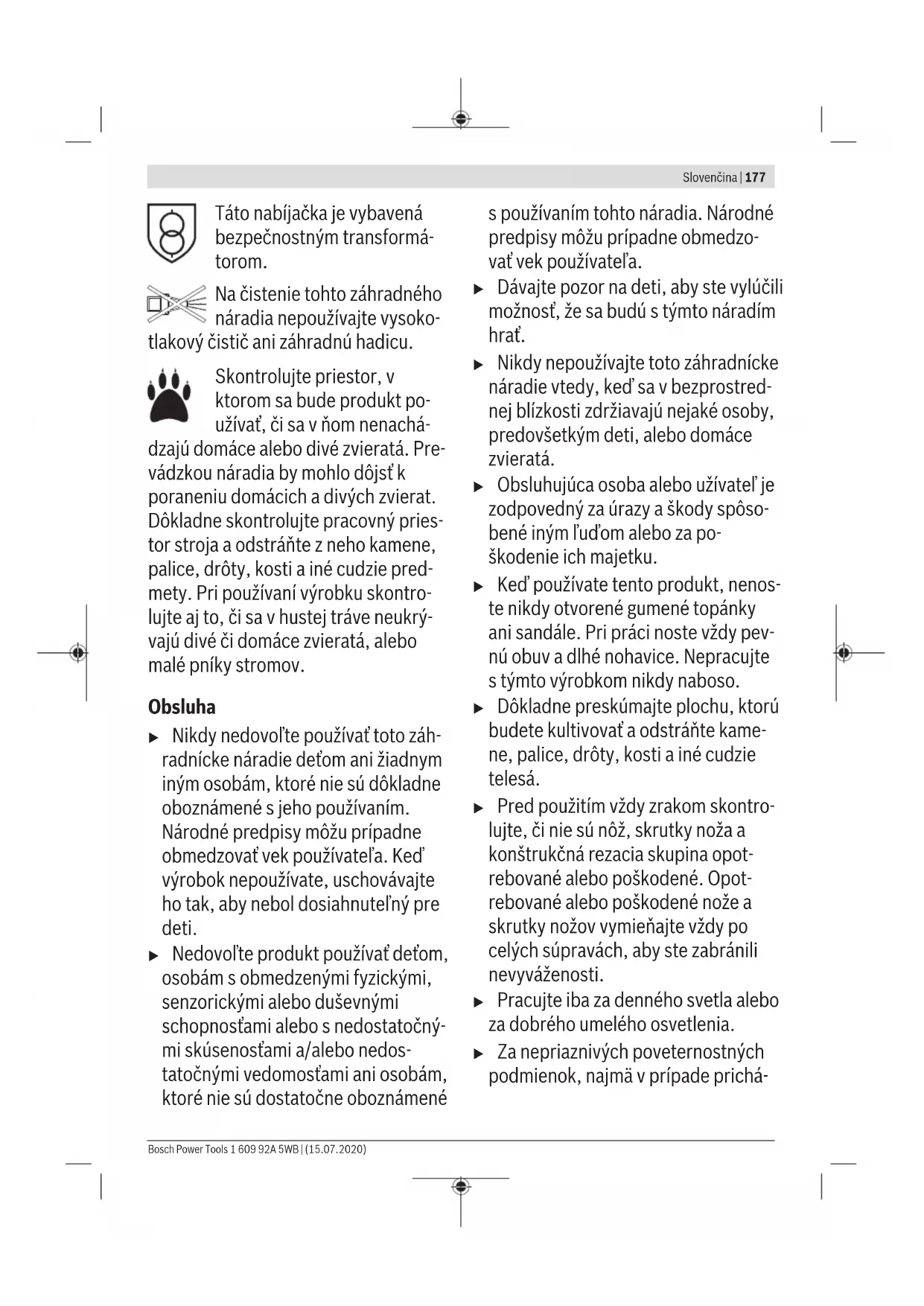

Nabíjačku používajte len v suchých miestnostiach.

Môžu sa v nej zdržiavať domáce alebo divé zvieratá. Prevádzkou náradia by mohlo dôjsť k poraneniu domácich a divých zvierat. Dôkladne skontrolujte pracovný priestor stroja a odstráňte z neho kamene, palice, drôty, kosti a iné cudzie predmety. Pri používaní výrobku skontrolujte aj to, či sa v hustej tráve neukrývajú divé či domáce zvieratá, alebo malé pníky stromov.

Obsluha

Nikdy nedovoľte používať toto záhradnícke náradie deťom ani žiadnym iným osobám, ktoré nie sú dôkladne oboznámené s jeho používaním. Národné predpisy môžu prípadne obmedzovať vek používateľa. Keď výrobok nepoužívate, uschovávajte ho tak, aby nebol dosiahnuteľný pre deti. Nedovoľte produkt používať deťom, osobám s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo s nedostatočnými skúsenosťami a/alebo nedostatočnými vedomosťami ani osobám, ktoré nie sú dostatočne oboznámené

s používaním tohto náradia. Národné predpisy môžu prípadne obmedzovať vek používateľa.

Dávajte pozor na deti, aby ste vylúčili možnosť, že sa budú s týmto náradím hrať. Nikdy nepoužívajte toto záhradnícke náradie vtedy, keď sa v bezprostrednej blízkosti zdržiavajú nejaké osoby, predovšetkým deti, alebo domáce zvieratá. Obsluhujúca osoba alebo používateľ je zodpovedný za úrazy a škody spôsobené iným ľuďom alebo za poškodenie ich majetku. Keď používate tento produkt, nenoste nikdy otvorené gumené topánky ani sandále. Pri práci noste vždy pevnú obuv a dlhé nohavice. Nepracujte s týmto výrobkom nikdy naboso. Dôkladne preskúmajte plochu, ktorú budete kultivovať a odstráňte kamene, palice, drôty, kosti a iné cudzie telesá. Pred použitím vždy zrakom skontrolujte, či nie sú nože, skrutky nožov a konštrukčná rezná skupina opotrebované alebo poškodené. Opotrebované alebo poškodené nože a skrutky nožov vymieňajte vždy po celých súpravách, aby ste zabránili nevyváženosti. - Pracujte iba za denného svetla alebo za dobrého umelého osvetlenia. Za nepriaznivých poveternostných podmienok, najmä v prípade prichádzajúcej búrky, s vysokotlakovým čističom nepracujte.

dzajúcej búrky, s vysokotlakovým čističom nepracujte.

Podľa možnosti nepoužívajte záhradnícke náradie vtedy, keď je tráva mokrá. Kráčajte vždy pokojne, nikdy rýchlo nebežte. Toto záhradnícke náradie sa zásadne nesmie používať s poškodenými ochrannými prvkami, krytmi alebo bez bezpečnostných zariadení, ako sú napríklad ochranný kryt a/alebo zberací kôš na trávu. Na ochranu zdravia vám odporúčame používať chrániče sluchu. Nepracujte so záhradným náradím nikdy vtedy, keď ste unavený alebo chorý, alebo ak ste pod vplyvom alkoholu, drog alebo liekov. Práca na svahu môže byť nebezpečná: -Nekoste žiadne príliš strmé svahy. Na šikmých plochách alebo na mokrej tráve dávajte vždy pozor na bezpečnú chôdzu. - Na šikmých plochách vždy postupujte pri kosení priečne, nikdy nie smerom hore a smerom dole. - Mimoriadne opatrne postupujte pri zmene smeru na svahoch. Mimoriadnu opatrnosť zachovávajte pri chôdzi dozadu alebo pri ťahaní záhradníckeho náradia smerom dozadu. Pri kosení trávnika posúvajte záhradnícke náradie vždy smerom dopredu

a nikdy ho neťahajte smerom k svojmu telu.

Nože musia byť vždy zastavené, keď potrebujete záhradnícke náradie preklopiť kvôli transportu, keď prechádzate cez plochy, ktoré nie sú zarastené trávou, a keď plánujete záhradnícke náradie prepraviť na inú plochu, ktorú chcete pokosiť, a takisto aj späť. Pri spúšťaní alebo zapnutí motora záhradné náradie nenakláňajte. Zapnite záhradnícke náradie podľa popisu v návode na používanie a dávajte pozor na to, aby ste mali chodidlá v dostatočnej vzdialenosti od rotujúcich súčiastok. Nedávajte svoje ruky ani chodidlá do blízkosti rotujúcich súčiastok ani pod ne. Keď budete pracovať s týmto záhradníckym náradím, buďte vždy v dostatočnej vzdialenosti od vyhadzovacej zóny. Záhradnícke náradie nikdy nezdvíhajte ani neprenášajte vtedy, keď je motor v chode. Dajte pozor na to, aby uskladnené záhradné náradie stálo všetkými štyrmi kolesami na zemi. Záhradné náradie dvíhajte len za rukoväť. S rukoväťou zaobchádzajte opatrne. V žiadnom prípade nerobte na prístroji nejaké zmeny. Nedovolené zmeny by mohli negatívne ovplyvniť bezpečnosť vášho prístroja a mať za

následok zvýšenie hluku a vibrácií a spôsobiť zníženie jeho výkonu.

Zber lístia

Nož na zber lístia je tvarovaný tak, aby mohol vyzbierať jesenné lístie z vášho trávnika. Aby táto funkcia optimálne fungovala, treba dodržiavať nasledovné:

• Lístie zbierajte len s nastavenou maximálnou výškou rezu. -Zbierajte len lístie z trávnika. Pred zberom lístia dôkladne prekontrolujte pracovnú plochu a postarajte sa o to, aby sa v blízkosti nenachádzali ľudia, zvieratá, sklené predmety a motorové vozidlá.

Uvoľnenie odpojovača elektrického obvodu

Vždy vtedy, keď sa od záhradníckeho náradia vzdialite. - Keď chcete odstrániť blokovanie (blokujúce nečistoty). Keď budete záhradnícke náradie kontrolovať, čistiť, alebo na ňom niečo iné robiť (opravovať ho). - Po kolízii s cudzím telesom ihneď záhradnícke náradie prezrite, či nie je poškodené a dajte vymeniť nôž, ak je to potrebné. - Ak začne záhradnícke náradie nezvyčajne vibrovať (okamžite skontrolujte).

Údržba

Keď s niečím manipulujete, alebo keď niečo robíte v priestore

Pokyny pre optimálne zaobchádzanie s akumulátorom

Postarajte sa o to, aby bolo záhradnícke náradie vypnuté a odpojovač elektrického obvodu uvoľnený, keď idete do náradia vkladať akumulátor. Vkladanie akumulátorov do záhradníckeho náradia, ktoré je zapnuté, môže zapríčiniť úraz. Používajte do tohto náradia len určené akumulátory značky Bosch. Používanie iných akumulátorov môže mať za následok poranenie alebo spôsobiť požiar. Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu.

Chráňte akumulátor pred horúčavou (napr. aj pred trvalým slnečným žiarením), pred ohňom, vodou a vlhkosťou. Hrozí nebezpečenstvo výbuchu.

Udržiavajte nepoužitý akumulátor mimo dosahu kancelárskych sponiek, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktami akumulátora môže spôsobiť popáleniny alebo požiar. V prípade jeho poškodenia alebo neodborného používania môžu z akumulátora unikať škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a pri ťažkostiach vyhľadajte lekára. Výpary môžu dráždiť dýchacie cesty. Akumulátor používajte len v produktoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným preťažením. Špicatými predmetmi, ako napr. klince alebo skrutkovače, alebo pôsobením vonkajšej sily môže dôjsť k poškodeniu akumulátora. Vo vnútri môže dôjsť ku skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriať. Akumulátor neskratujte. Hrozí nebezpečenstvo výbuchu. Chráňte akumulátor pred vlhkosťou a vodou. - Skladujte toto záhradné náradie pri rozsahu teploty od -20°C do 50°C. Nenechávajte napríklad ležať záhradné náradie v lete v motorovom vozidle. Príležitostne prečistite vetracie štrbiny akumulátora čistým jemným suchým štetcom.

Prečítajte si všetky bezpečnostné pokyny a upozornenia. Nedostatočné dodržiavanie bezpečnostných predpisov a pokynov môže mať za následok zásah elektrickým prúdom, vyvolať

požiar, alebo spôsobiť vážne poranenia.

Všetky bezpečnostné upozornenia a pokyny si odložte na ďalšie použitie v budúcnosti.

Nabíjačku používajte len v takom prípade, ak viete kompletne ohodnotiť a bez obmedzenia uskutočniť všetky funkcie, alebo ak ste dostali príslušné pokyny.

Nikdy nedovoľte používať nabíjačku deťom ani osobám s obmedzenými psychickými, senzorickými alebo duševnými schopnosťami alebo s nedostatočnými skúsenosťami a/alebo nedostatočnými vedomosťami, a takisto ani osobám neoboznámeným s týmto návodom na používanie. Národné predpisy môžu prípadne obmedzovať vek používateľa.

Dávajte pozor na deti. Zabezpečí sa tým, že sa deti nebudú s nabíjačkou hrať. Nabíjajte len lítiovo-iónové akumulátory Bosch od kapacity 2,0 Ah (od 10 akumulátorových článkov). Napätie akumulátora musí zodpovedať nabíjaciemu napätiu nabíjačky. Nenabíjajte batérie, ktoré nie sú určené na opätovné nabíjanie. V inom prípade hrozí nebezpečenstvo požiaru a výbuchu.

Chráňte nabíjačku pred dažďom alebo vlhkosťou. Vniknutie vody do nabíjačky zvyšuje riziko zásahu elektrickým prúdom.

Udržiavajte nabíjačku čistú. Znečistením hrozí nebezpečenstvo úrazu elektrickým prúdom. Pred každým použitím skontrolujte nabíjaciu jednotku, kábel a zástrčku. Ak zistíte poškodenie, nabíjačku nepoužívajte. Nabíjačku sami neotvárajte, dajte ju opraviť len kvalifikovanému personálu a len s použitím originálnych náhradných súčiastok. Poškodené nabíjačky, káble a zástrčky zvyšujú riziko zásahu elektrickým prúdom. Nabíjačku neprevádzkujte na veľmi horľavom podklade (napr. papier, textílie a pod.), príp. v horľavom prostredí. Z dôvodu tepla, ktoré vzniká pri nabíjaní, hrozí nebezpečenstvo požiaru. Nezakrývajte vetracie štrbiny nabíjačky. Nabíjačka sa inak môže prehriať a nemusí správne fungovať. Na zvýšenie elektrickej bezpečnosti odporúčame použiť ochranný spínač pri poruchových prúdoch s maximálnym spúšťacím prúdom 30 mA. Pred použitím náradia skontrolujte vždy ochranný spínač pri poruchových prúdoch FI.

Symboly

Zakázaný druh manipulácie

Symbol Význam

CLICK

Počuteľný hluk

Príslušenstvo/náhradné súčiastky

Používanie podľa určenia

Toto záhradnícke náradie je určené na kosenie trávnika pri súkromnom používaní.

Toto záhradné náradie nie je určené na strihanie živého plota, kosenie a pod.

Toto záhradné náradie je určené na kosenie trávnikov na úrovni pôdy.

Technické údaje

Kosačka na trá­vu		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Vecné Čísló		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 607	3 600 HB9 7023 600 HB9 771
Menovité napătie V 36 36 36 36
Šírka nožovejskrinky	cm 42 42 42 46
Pracovná výškanožov	mm 25 - 80 25 - 80 25 - 80 25 - 80
Objem, zberacíkòs na trám	l 50 50 50 50
Hmotnost podlaEPTA-Procedure01:2014	kg 17,5 16,5 17,5 17,5
Sériové Čísló(Serial Number)				pozri typový štítok na záhradnom nárádi
dovolená teplota okolia
-pri nabljanić °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
-počas pre-vádzky	°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
-pri skladovanić °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Akumulátor litiovo-iónový litiovo-iónový litiovo-iónový litiovo-iónový
Menovité napătie V 36 36 36 36
Vecné Čísló/kapacita
-2 607 336913/1 607 A3502V	Ah - 2 x 2,0 --
-2 607 336915/2 607 337047	Ah	4,0 -	4,0	4,0
-1 607 A35058	Ah - - - -

182 | Slovenčina

Kosačka na trá­vu	AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Počet akumulátorových Článkov
-2 607 336913/1 607 A3502V	-10 - -
-2 607 336915/2 607 337047	20 - 20 20
-1 607 A35058	- - - -

Všetky hodnoty v tomto návode boli namerané pri použití do 2000 metrov nadmorskej výšky.

Kosačka na trávu Advanced
	Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Vecné Čísló	3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606 3 600 HB9 901
Menovité napătie V 36 36 36 36
Širka nožovej skrinky cm 46 46 42 46
Pracovná výška nožov mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 50 mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80	I 50 50 50 50
Hmotnost podlaEPTA-Procedure 01:2014	kg 17,5 17,5 17,5 17,5
Sériové Čísló (Serial Num ber)			pozri typovy štítok na záhradnom náradí
dovolená teplota okolia
-pri nabljanićo 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ...+45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 1607 A35 02V
-počas prevádžky °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ...
-Akumulátor	I litvo-iónovy	I litvo-iónovy	I litvo-iónovy	I litvo-iónovy
Menovité napătie V 36 36 36 36
Vecné Čísló/kapacita
-2 607 336 913/1 607 A35 02V	Ah	-	-	-
-2 607 336 915/2 607 337 047	Ah	-	-	2 x 4,0	2 x 4,0
-1 607 A35 058	Ah	6,0	6,0	-	-
Počet akumulátorovych Článkov
-2 607 336 913/1 607 A35 02V		-	-	-	-
-2 607 336 915/2 607 337 047		-	- 20 20
-1 607 A35 058		20 20	-	-

Všetky hodnoty v tomto návode boli namerané pri použití do 2000 metrov nadmorskej výšky.

Nabljaca		AL 3620 CV	AL 36V-20
Vecné Čísló	EÜ	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
Nabijačka AL 3620 CV AL 36V-20
	AU 2 607 225 661 2 607 226 277
	KO 2 607 225 667 2 607 226 279
Nabijacích prud A 2,0 2,0
Nabijacia doba (akumulátor vybitý)
- Akumulátor s kapacitou 2,0 Ah min 65 65
- Akumulátor s kapacitou 4,0 Ah min 125 125
- Akumulátor s kapacitou 6,0 Ah min 185 185
Hmotnost podl'á EPTA-Procedure 01:2014 kg 0,55 0,55
Trieda ochrany	☐/II /II	☐

Informácia o hlučnosti/vibráciách

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Informácie o emisiách hlučnosti zisťované podľa normy EN 60335-2-77

Ciel' cinnosti Ob-	Strana
	ržok
Rozsaḥ dodávky (základná výbava)A	A 367
Vyklopí'oblúk rukovăte	B 368
Nastavenie pracovnej výšky
Vkladanie / vyberanie zberacieho koša na trávu	C 369
Nastavenie pracovnej výšky nožov D 370
Vloženie akumuláțora E 370
Prevádžka	F 371
-Zasunte odpojovač elektrického obvo-du
-Zapnutie
-Kosenie
-Vypnutie
-Odpojovač elektrického obvodu vyber-te
Vyberanie akumuláțora G 372
Ako pracovat's náradim „Kosenie“ H 373
Ukazovatel' stavu náplne zberacieho koša na trávu prázdny/plné	I 374
Oblúk rukovăte zaklopí' J 375
Ádržba nožov/výmena nožov K 376
Vol'ba prisluşenstva L 376

A) Vyobrazené alebo opísané príslušenstvo nepatrí do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.

Uvedenie do prevádzky

Pre Vašu bezpečnosť

Pozor! Záhradnícke náradie vypnite, uvoľnite odpojovač elektrického obvodu a demontujte z náradia akumulátor pred každou údržbou a pred každým čistením náradia. To isté platí v prípade, ak je poškodený, narezaný alebo zauzlený kábel vypínača. Po vypnutí tohto záhradníckeho náradia sa nôž ešte niekoľko sekúnd otáča ďalej. Zachovajte opatrnosť: Nedotýkajte sa rotujúceho rezacieho noža.

Nabíjanie akumulátorov

Akumulátor je vybavený tepelnou poistkou, ktorá dovolí nabíjanie akumulátora len v rozsahu teplôt medzi 0°C a 35°C. Vďaka tomu sa dosiahne vyššia životnosť akumulátora.

Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím akumulátor v nabíjačke celkom nabite. Lítium-iónové akumulátory možno kedykoľvek dobíjať bez toho, aby to skrátilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.

Lítium-iónový akumulátor je chránený proti hlbokému vybitiu pomocou elektronickej ochrany článku „Electronic Cell Protection (ECP)". Keď je akumulátor vybitý, výrobok sa pomocou ochranného obvodu samočinne vypne: Záhradnícke náradie už nepracuje.

Po automatickom vypnutí náradia už viac vypínač nestláčajte. Akumulátor sa môže poškodiť.

Dodržiavajte upozornenia týkajúce sa likvidácie akumulátora.

Vkladanie/vyberanie akumulátora

Upozornenie: Ak sa nepoužijú vhodné akumulátory, môže to viesť k nesprávnemu fungovaniu alebo k poškodeniu prístroja.

Vložte nabitý akumulátor. Postarajte sa o to, aby bol akumulátor úplne vložený.

Ak chcete akumulátor z náradia vybrať, stlačte uvoľňovacie tlačidlo a akumulátor vytiahnite.

Nabíjanie

Nabíjací proces začína v okamihu, keď sa zástrčka nabíjačky zasunie do zásuvky a keď sa akumulátor vloží do nabíjačky. Inteligentné nabíjanie automaticky spozná stav nabitia akumulátora a nabíja ho optimálnym nabíjacím prúdom v závislosti od konkrétnej teploty a napätia akumulátora.

Takýmto spôsobom sa šetrí akumulátor a počas uloženia v nabíjačke dostáva vždy úplné nabitie.

Význam indikačných prvkov na nabíjačke (AL 3620 CV/AL 3640 CV/AL 36V-20)

Rýchlonabíjanie

Rýchlonabíjanie je signalizované rýchlym blikaním zelenej indikácie stavu nabitia akumulátora.

Indikačné prvky na akumulátore: Počas nabíjacieho procesu sa tri zelené diódy LED akumulátora rozsvecujú jedna po druhej a zákrátko zhasínajú. Akumulátor je úplne nabitý vtedy, keď všetky tri zelené diódy LED svietia trvalo. Asi 5 minút po úplnom nabití akumulátora tri zelené diódy LED opäť zhasnú.

Upozornenie: Rýchlonabíjanie je možné len vtedy, keď je teplota akumulátora v prípustnom rozsahu nabíjacích teplôt, pozri odsek Technické údaje.

Trvalé svietenie zelenej indikácie nabíjania akumulátora signalizuje, že akumulátor je úplne nabitý.

Okrem toho sa ozve na dobu cca 2 sekundy zvukový signál, ktorý akusticky signalizuje úplné nabitie akumulátora.

Akumulátor sa potom dá ihneď vybrať na okamžité použitie.

Bezpečnostné upozornenie: trvalé svietenie indikácie nabíjania akumulátora signalizuje, že zástrčka nabíjačky je zasunutá do sieťovej zásuvky a nabíjačka je pripravená na prevádzku.

Teplota akumulátora pod 0°C alebo nad 45°C

Trvalé svietenie červenej indikácie nabíjania akumulátora signalizuje, že teplota akumulátora sa nachádza mimo prípustného rozsahu.

Pozri odsek „Technické údaje“. Len čo sa teplota dostane do prípustného rozsahu, nabíjačka sa automaticky prepne na rýchlonabíjanie.

Ak sa akumulátor nachádza mimo dovoleného rozsahu teploty, zasvieti pri vložení akumulátora do nabíjačky červená dióda LED akumulátora.

Nabíjanie nie je možné

Ak sa vyskytne iná porucha nabíjacieho procesu, bude táto signalizovaná blikaním červenej indikácie LED.

Proces nabíjania sa nemôže spustiť a nabíjanie akumulátora nie je možné (pozri odsek „Hľadanie porúch“).

Pokyny pre nabíjanie

Pri nepretržitých nabíjacích cykloch, resp. pri ich opakovaní jeden za druhým bez prerušenia, sa nabíjačka môže zohrievať. To je však neškodné a nie je to prejavom technickej poruchy nabíjačky.

Výrazne skrátená prevádzková doba akumulátora po jeho dobití signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť za nový.

Dodržiavajte pokyny na likvidáciu.

Chladenie akumulátora (Active Air Cooling)

Ovládanie ventilátora, ktoré je integrované do nabíjačky, kontroluje teplotu vloženého akumulátora. Ak je táto teplota vyššia ako 30°C, akumulátor sa pomocou ventilátora ochladí na optimálnu nabíjaciu teplotu. Zapnutý ventilátor vytvára zvuk charakteristický pre chladenie ventilátorom.

Ak ventilátor v činnosti, je teplota akumulátora v optimálnom rozsahu teplôt pri nabíjaní, alebo ak je ventilátor poškodený. V takomto prípade sa doba nabíjania akumulátora predĺži.

Pokyny na používanie

Indikácia stavu nabitia akumulátora

Akumulátor je vybavený indikáciou stavu nabitia, ktorá indikuje stav nabitia akumulátora. Indikácia stavu nabitia akumulátora sa skladá z 3 zelených diód LED.

Stlačte tlačidlo pre indikáciu stavu nabitia akumulátora, aby ste indikáciu stavu nabitia akumulátora aktivovali. Po cca 5 sekundách indikácia stavu nabitia akumulátora automaticky zhasne.

Stav nabitia akumulátora sa dá skontrolovať aj vtedy, keď je akumulátor vybratý.

Indikácia LED Kapacità akumulátora
Trvalé svetlo 3 zelené diódy	≥ 2/3
LED
Trvalé svetlo 2 zelené diódy	≥ 1/3
LED

Indikácia LED Kapacita akumulátora

Trvalé svetlo 1 zelená dióda ≤1/3 LED

Blikajúce svetlo 1 zelená dióda - Rezerva LED

Ak po stlačení tlačidla nesvieti žiadna dióda LED, akumulátor je poškodený a treba ho vymeniť.

Z bezpečnostných dôvodov sa dá uskutočniť kontrola stavu nabitia akumulátora len vtedy, keď záhradnícke náradie nebeží.

Počas nabíjacieho procesu sa tri zelené diódy LED akumulátora rozsvecujú jedna po druhej a zakrátko zhasínajú. Akumulátor je úplne nabitý vtedy, keď všetky tri zelené diódy LED svietia trvalo. Asi 5 minút po úplnom nabití akumulátora tri zelené diódy LED opäť zhasnú.

Indikácia akumulátora pre monitorovanie teploty

Červená dióda LED indikácie kontroly teploty signalizuje, že akumulátor alebo elektronika záhradníckeho náradia (pri vloženom akumulátore) sa nenachádza v optimálnom rozsahu teploty. V takomto prípade záhradnícke náradie nepracuje, alebo nepracuje na plný výkon.

Monitorovanie teploty akumulátora

Pri stlačení tlačidla alebo vypínača (pri vloženom akumulátore) bliká červená dióda LED: Akumulátor je mimo prípustného rozsahu prevádzkovej teploty.

Pri teplote nad 70°C sa akumulátor vypne dovtedy, kým sa teplota dostane do optimálneho rozsahu.

Kontrola teploty elektroniky záhradníckeho náradia

Červená dióda LED svieti po stlačení vypínača trvalo: Teplota elektroniky náradia je nižšia ako 5°C alebo vyššia ako 75°C

Pri teplote nad 90°C sa elektronika záhradníckeho náradia vypne dovtedy, kým sa opäť dosiahne teplota v rámci prípustného prevádzkového rozsahu teploty.

Rezací výkon (doba použitia akumulátora)

Rezací výkon (doba použitia akumulátora) závisí od vlastností trávnika, napr. od hustoty trávy, jej vlhkosti, od dĺžky trávy a nastavenej pracovnej výšky nožov.

Časté zapínanie a vypínanie záhradníckeho náradia počas kosenia takisto znižuje rezací výkon (skracuje dobu použitia akumulátora).

Na dosiahnutie optimálneho rezacieho výkonu (doby použitia akumulátora) odporúčame kosiť častejšie, zvýšiť pracovnú výšku nožov a pri práci postupovať primeraným tempom.

Príklad uvedený nižšie v texte ukazuje súvislosti medzi nastavenou pracovnou výškou nožov a rezacím výkonom na jedno nabitie akumulátora.

Podmienky na kosenie

6cm 4cm Velmi riedka, SUCHta
Rezací vykon	do 250 m2
Akumulátor s kapacitou
2,0 Ah

Podmienky na kosenie

Akumulátor s kapacitou 4,0 Ah	do 500 m²
Akumulátor s kapacitou 6,0 Ah	do 750 m²

Aby ste zvýšili dobu použitia kosačky, môžete si v autorizovanom servisnom stredisku pre záhradné náradie Bosch zakúpiť ďalší akumulátor.

Hľadanie porúch

Symptóm Možná príčina Odstránenie príčiny

Motor sa nerozbehne Vnútorná kabeláž záhradnickeho náridia je poru- šená		Obráte sa na autorizované servisné stredisko Bosch
		Akumulátor je vybitý Dobite akumulátor
		Akumulátor je príliš studeny/horúci Akumulátor zahrejte/nechajte vychladnúf
		Tráva je príliš vysoká Maximálna prípustné výška trávy je 30 cm pri nj-vyšom nastavení pracovnej výšky nožov
		Motorový isticá sa incioval Nechajte motor vychladnúf a nestavte vácšiu pracovné výšku nožov
		Odoje vočě elektrického obvodu nebol vložený správné/nebol vložený uplne
Záhradnicke náradie beží prerušovane	Vnútorná kabeláž záhradnickeho náridia je poru- šená	Obráte sa na autorizované servisné stredisko Bosch
	Motorový isticá sa incioval Nechajte motor vychladnúf a nestavte vácšiu pracovné výšku nožov
Záhradné náradie zanecháva nepravidel-nePokosený trávnik a/alebo motor pracuje tăžkor	Výška rezu je príliš nízka Nastavte vácšiu výšku rezu
	Nož je tupý	Vymiěnte nož (pozri obrázok K)
	Náradie moze byt' upchaté (zablokované) Náradie yvpnite a uvo'lignite odpojevacě elektrické-ho obvodu	Skontrolujte dolné stranu náridia a v pripeade po-treby je uvo'lignite - vycistite (pracujte pritom vždy s pracovnými rukavicami)
	Nož je namontovaný nesprávné Premontujte nož do správné polohy
Po zapnutí záhradnickeho náridia sa nož ne-otáča	Nož je zablokovaný trámou Náradie yvpnite a uvo'lignite odpojevacě elektrické-ho obvodu	Uvo'lignite blokovanie (pracujte pritom vždy s pracovnými rukavicami)
	Matica noža/skrutka noža je uvo'ljená Utiahnite maticu/skrutku noža (27 Nm)
Silné vibrácie/hluk Matica noža/skrutka noža je uvo'ljená Utiahnite maticu/skrutku noža (27 Nm)
	Nož je poškodený	Vymiěnte nož (pozri obrázok K)

Symptómy Možná príčina Odstránenie príčiny

Červená indikácia nabíjačky: Akumulátor nie je vložený (správne). Nasaďte akumulátor správne do nabíjačky.

Symptómy | Možná príčina | Odstránenie príčiny

Ošetrovanie akumulátora

Pozor! Pred každou údržbou a pred každým čistením náradie vypnite, uvoľnite odpojovač elektrického obvodu a demontujte z náradia akumulátor a takisto zberací kôš na trávu. Keď s niečím manipulujete, alebo keď niečo robíte v priestore ostrých nožov, používajte vždy záhradnícke pracovné rukavice.

Aby ste dosiahli optimálne využitie akumulátora, dodržiavajte nasledujúce pokyny a opatrenia:

• Chráňte akumulátor pred vlhkosťou a vodou.
• Skladujte toto záhradné náradie pri rozsahu teploty od -20°C do 50°C. Nenechávajte napríklad ležať záhradné náradie v lete v motorovom vozidle. Akumulátor skladujte osobitne a nie v náradí. Ak svieti na záhradnícke náradie priame slnečné svetlo, nenechávajte akumulátor v náradí.
• Optimálna teplota na skladovanie akumulátora je 5°C.
• Príležitostne prečistite vetracie štrbiny akumulátora jemným, čistým a suchým štetcom.

Servisné stredisko Vám odpovie na otázky týkajúce sa opráv a údržby Vášho produktu a o náhradných dieloch. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkoľvek otázok a objednávok náhradných dielov uveďte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovensko

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail] www.bosch-pt.sk

Ďalšie adresy servisov nájdete na:

Záhradnícke náradie, akumulátory, príslušenstvo a obaly treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.

Lítium-iónové akumulátory:

Dodržte láskavo pokyny uvedené v odseku Transport.
