Produkttyp	Trådlös gräsklippare
Märke	Bosch
Modell	AdvancedRotak 36660
Märkspänning	36 V (litiumjonbatteri)
Klippbredd	42 cm
Klipphöjd	25 till 80 mm (justerbar)
Uppsamlingsvolym	50 L
Vikt (med batteri)	16,5 kg
Batterityp	Litiumjon (kompatibel med Bosch 36 V)
Rekommenderad batterikapacitet	2,0 Ah till 6,0 Ah
Drifttid (beroende på batteri)	Upp till 750 m² med batteri 6,0 Ah
Ljudtrycksnivå	73 dB(A)
Ljudeffektnivå	87 dB(A)
Vibrationer	< 2,5 m/s²
Huvudfunktioner	Klippning, lövuppsamling, central höjdjustering, hopfällbart handtag
Underhåll	Rengör med mjuk och torr borste; byt blad (vridmoment 27 Nm)
Drifttemperatur	+5 °C till +50 °C
Laddningstemperatur	0 °C till +45 °C
Fuktighet	Använd inte i regn
Reservdelar	Blad, batterier, laddare; tillgängliga online (Bosch)
Garanti	Kontakta Bosch kundservice

Vanliga frågor - AdvancedRotak 36660 BOSCH

Vad är drifttiden för gräsklipparen AdvancedRotak 36660?

Drifttiden beror på batterikapaciteten. Med ett 2,0 Ah batteri kan du klippa upp till 250 m²; med 4,0 Ah upp till 500 m²; och med 6,0 Ah upp till 750 m². Dessa värden gäller för fint, torrt gräs vid en klipphöjd på 4 cm.

Hur justerar jag klipphöjden?

Klipphöjden justeras enkelt med ett centralt vred. Den är ställbar från 25 till 80 mm i steg. Se figur D i manualen för mer information.

Vilken typ av batteri ska jag använda till denna gräsklippare?

Använd endast original Bosch Litiumjon 36 V batterier. Batterier från andra märken kan skada apparaten eller orsaka olyckor. Rekommenderade kapaciteter är 2,0 Ah, 4,0 Ah eller 6,0 Ah.

Vad gör jag om motorn inte startar?

Kontrollera först att batteriet är laddat och korrekt isatt. Se till att strömbrytaren är aktiverad. Om batteriet är för varmt eller för kallt, låt det återgå till rumstemperatur. Om problemet kvarstår, kontakta Bosch kundservice.

Kan jag använda gräsklipparen i regn?

Nej, det är strängt förbjudet att använda verktyget i regn eller på vått gräs. Vatten kan tränga in i apparaten och orsaka elstöt eller skada komponenter. Vänta tills gräset är torrt.

Hur rengör jag gräsklipparen?

Före rengöring, stäng av apparaten, ta bort batteriet och uppsamlingslådan. Använd en mjuk, torr borste för att ta bort gräsrester. Använd aldrig högtryckstvätt eller trädgårdsslang. Använd trädgårdshandskar.

Hur byter jag bladen?

Stäng av apparaten och ta bort batteriet. Använd skyddshandskar. Lossa den centrala skruven (vridmoment 27 Nm) och byt bladet mot ett original Bosch-blad. Dra åt skruven till rekommenderat vridmoment. Se figur K i manualen.

Kan batteriet laddas när som helst?

Ja, litiumjonbatteriet kan laddas delvis utan att minska livslängden. Den smarta laddaren optimerar laddningen. Det är bäst att ladda batteriet helt före första användning.

Vilken är den rekommenderade förvaringstemperaturen?

Förvara gräsklippare och batteri torrt vid temperatur mellan -20 °C och +50 °C. Optimal förvaringstemperatur för batteriet är 5 °C. Undvik att lämna batteriet i bilen under sommaren.

Var kan jag hitta reservdelar och kundservice?

Reservdelar (blad, batterier, laddare) finns på webbplatsen www.bosch-pt.com. För kundservice i Sverige, kontakta Bosch kundtjänst på 09 70 82 12 99 eller via e-post till [e-mail].

BRUKSANVISNING AdvancedRotak 36660 BOSCH

Observera! Läs noggrant igenom anvisningarna. Gör dig förtrogen med produktens manöverorgan och dess korrekta användning. Förvara driftinstruktionen säkert för senare behov.

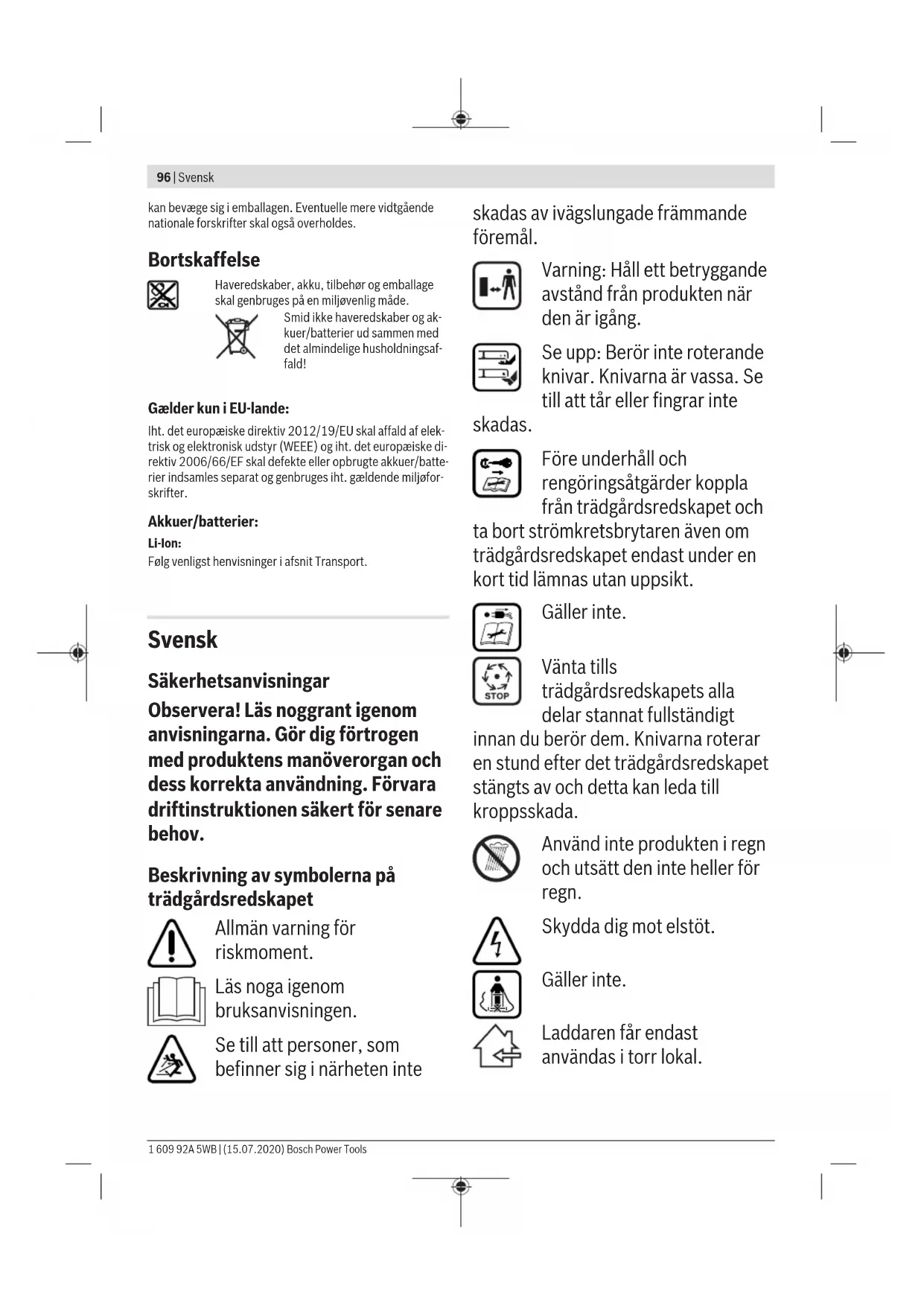

Beskrivning av symbolerna på trädgårdsredskapet

Allmän varning för riskmoment.

Läs noga igenom bruksanvisningen.

Se till att personer, som befinner sig i närheten inte

skadas av ivägslungade främmande föremål.

Varning: Håll ett betryggande avstånd från produkten när den är igång.

Se upp: Berör inte roterande knivar. Knivarna är vassa. Se till att tår eller fingrar inte

skadas.

Före underhåll och rengöringsåtgärder koppla från trädgårdsredskapet och

ta bort strömbrytaren även om trädgårdsredskapet endast under en kort tid lämnas utan uppsikt.

Gäller inte.

Vänta tills trädgårdsredskapets alla delar stannat fullständigt innan du berör dem. Knivarna roterar en stund efter att trädgårdsredskapet stängts av och detta kan leda till skada.

Använd inte produkten i regn och utsätt den inte heller för regn.

Skyddad mot elstöt.

Gallerinte.

Laddaren får endast användas i torr lokal.

Laddaren är försedd med en säkerhetstransformator.

Använd inte högtryckstvätt eller trädgårdsslang för

Kontrollera omsorgsfullt området på vilket trädgårdsredskapet skall

användas, att där inte finns vilda djur eller husdjur. Vilda djur och husdjur kan skadas vid användning av maskinen. Granska noga maskinens användningsområde och avlägsna alla stenar, pinnar, trådar, ben och främmande föremål. Kontrollera vid användning av maskinen att inga vilda djur, husdjur eller benstycken finns dolda i gräset.

Användning

Låt aldrig barn eller personer som inte är förtrogna med bruksanvisningen använda trädgårdsredskapet. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning. När produkten inte används ska den förvaras oåtkomlig för barn. Låt aldrig barn, personer med begränsad fysisk, sensorisk eller psykisk förmåga eller erfarenhet och/eller bristande kunskap och/eller personer som inte är bekanta med dessa instruktioner använda redskapet. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning.

Barn bör övervakas för att säkerställa att de inte leker med redskapet. Använd aldrig trädgårdsredskapet när personer, speciellt då barn eller husdjur, uppehåller sig i närheten. Användaren ansvarar för olyckor och skador som drabbar andra människor eller deras egendom. Använd inte öppna gummiskor eller sandaler då du använder produkten. Använd alltid kraftiga skor och långa byxor. Använd inte produkten barfota. Granska noga gräsmattan innan du startar och plocka bort stenar, kvistar, ståltrådar, ben och andra främmande föremål. Kontrollera innan arbetet påbörjas att knivarna, knivskruvarna och skärgruppen inte är slitna eller skadade. Byt alltid samtidigt ut slitna eller skadade knivar och knivskruvar för att undvika obalans. Arbeta endast i dagsljus eller vid god belysning. Vid dåligt väder, speciellt om åskväder väntas, får gräsklipparen inte användas. Använd helst inte trädgårdsredskapet i vått gräs. Gå lugnt, spring aldrig. Använd aldrig trädgårdsredskapet med defekta skyddsanordningar, kåpor eller utan säkerhetsutrustning som t.ex. avledningskydd och/eller uppsamlingskorg.

Vi rekommenderar användning av hörselskydd för att skydda dig själv. Använd inte trädgårdsredskapet när du är trött, sjuk eller om du är påverkad av alkohol, droger eller mediciner. Arbete på sluttningar kan innebära fara:

• Klipp inte gräset på mycket brant sluttning.
• Se till att du har bra fotfäste på lutande mark och vått gräs.
• Klipp gräset på lutande mark alltid tvärs över och aldrig upp- och nedför.
• Var ytterst försiktig när riktningen växlas.

Var ytterst försiktig när du går bakåt eller drar trädgårdsredskapet. Skjut trädgårdsredskapet vid gräsklippning alltid framåt och dra det inte mot kroppen. Knivarna måste stå stilla när trädgårdsredskapet tippas för transport, när det körs över ytor utan gräs och när trädgårdsredskapet transporteras till eller från området som ska klippas. Tippa inte trädgårdsredskapet när motorn startas. Koppla på trädgårdsredskapet enligt beskrivning i bruksanvisningen och se till att du håller fötterna på betryggande avstånd från roterande delar.

Håll händer och fötter på betryggande avstånd från roterande delar. Håll dig på avstånd till utkastningszonen när du använder trädgårdsredskapet. Trädgårdsredskapet får aldrig lyftas upp eller bäras med motorn igång. Kontrollera att trädgårdsredskapet vid lagring står med alla 4 hjul mot underlaget. Lyft trädgårdsredskapet endast i bärhandtaget. Behandla bärhandtaget försiktigt. Gör inga förändringar på redskapet. Otillåtna förändringar kan menligt påverka redskapets säkerhet och leda till kraftigare buller och vibrationer samt dålig effekt.

Lövuppsamling

Lövsamlarknivens form kan ta upp höstlövet från gräset. För att denna funktion ska fungera perfekt bör beaktas:

• Samla upp löv endast med maximal klipphöjd.
• Samla upp löv endast på gräsmattan. - Före uppsamling av löv kontrollera arbetsytan och håll personer, husdjur, föremål av glas och bilar på betryggande avstånd.

Lossa strömkretsbrytaren

• Alltid när trädgårdsredskapet lämnas utan uppsikt. - Innan blockeringar åtgärdas.

- När kontroll, rengöring eller arbeten utförs på trädgårdsredskapet. - Efter kontakt med främmande föremål; kontrollera genast trädgårdsredskapet avseende skada och byt ut kniven vid behov. - När trädgårdsredskapet börjar vibrera på ovanligt sätt (kontrollera genast).

Service

Använd alltid trädgårdshandskar när åtgärder krävs i närheten av skarpa knivar. Granska att alla muttrar, bultar och skruvar sitter stadigt fast för att möjliggöra tryggt arbete med redskapet. Kontrollera regelbundet uppsamlingskorgens tillstånd och förslitning. Kontrollera redskapet och byt ut säkerhetsskäl för slitna och skadade delar. Använd endast knivar som är avsedda för detta trädgårdsredskap. Kontrollera att reservdelarna är av Bosch-fabrikat. Före lagring kontrollera att trädgårdsredskapet är rent och fritt från rester. Vid behov rengör med en mjuk, torr borste.

Säkerhetsanvisningar och anvisningar för optimal hantering av batteriet

Kontrollera att trädgårdsredskapet är frånkopplat och strömkretsbrytaren är lossad innan batteriet sätts in. Sätt inte in batteriet i ett inkopplat trädgårdsredskap, detta kan leda till olyckor. Använd endast Bosch-batterier som är avsedda för trädgårdsredskapet. Om andra batterier används finns risk för kroppsskada och brand.

Öppna inte batteriet. Detta kan leda till kortslutning.

Skydda batteriet mot hög värme och även mot t.ex. längre solbestrålning, eld, vatten och fukt. Risk för explosion.

Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från batteriet som inte används för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. Ur skadat eller fel använt batteri kan ångor avges. Tillför frisk luft och uppsök en läkare vid besvär. Ångorna kan reta andningsvägarna. Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning. Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet. Kortslut inte batteriet. Explosionsrisk föreligger. Skydda batteriet mot fukt och vatten. Lagra trädgårdsredskapet och batteriet endast inom temperaturintervallet -20°C till 50°C. Lämna inte batteriet på sommaren t.ex. liggande i bilen. Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.

Säkerhetsanvisningar för laddare

Läs alla säkerhetsanvisningar och anvisningar. Underlåtenhet att följa säkerhetsanvisningarna och anvisningarna kan leda till elstötar, elolycksfall och/eller svåra

personskador.

Spara alla säkerhetsanvisningar och anvisningar för framtida bruk.

Använd laddaren endast om du är förtrogen med dess funktioner och utan inskränkning behärskar hanteringen eller om du fått de anvisningar för manövrering som krävs.

Låt aldrig barn, personer med begränsad fysisk, sensorisk eller psykisk förmåga eller erfarenhet

och/eller bristande kunskap och/eller personer som inte är bekanta med dessa instruktioner använda laddaren. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning.

Observera barn i närheten. Därvid säkerställs att barn inte leker med laddaren. Ladda endast Bosch uppladdningsbara litiumjonbatterier från en kapacitet på 2,0 Ah (från 10 battericeller). Batterispänningen måste stämma överens med laddarens batterispänning. Ladda inga engångsbatterier. Annars föreligger brand- och explosionsrisk.

Skydda laddaren mot regn och väta. Tränger vatten in i laddaren ökar risken för elektrisk stöt.

Håll laddaren ren. Vid smuts ökar risken för elektrisk stöt. Kontrollera laddare, kabel och kontakt innan varje användning. Använd inte laddaren om du märker någon skada. Öppna inte laddaren på egen hand utan låt endast reparera den av specialister, som använder sig av originalreservdelar. Skadade laddare, kabel eller kontakt ökar risken för elstöt. Använd inte laddaren på lättantändligt underlag (t.ex. papper, textil osv.) eller i lättantändlig omgivning. Brandrisk föreligger på grund av uppvärmning av laddaren under drift. Täck inte över laddarens ventilationsöppningar. Laddaren kan i annat fall överhettas och fungerar då inte längre korrekt.

För ökad elektrisk säkerhet rekommenderas användningen av en jordfelsbrytare med en max. utlösningsström på 30 mA. Testa alltid jordfelsbrytaren före användning.

Symboler

Symbolerna nedan är viktiga för att kunna läsa och förstå bruksanvisningen. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda produkten.

Symbol Betydelse
↑	Rörelseriktning
	Reaktionsriktning
	Bär skyddshandskar
	Vikt
	Inkoppling
	Frånkoppling
√	Tilläten hantering
×	Förbjuden handling
CLICK	Hörbart ljud
	Tillbehör/reservdarlar

Ändamålsenlig användning

Trädgårdsredskapet är avsett för gräsklippning i hemmaträdgård.

Trädgårdsredskapet är inte avsett för klippning av häckar, trimning, sönderhackning osv.

Trädgårdsredskapet är avsett för gräsklippning på markhöjd.

Tekniska data

Gräsklippare AdvancedRotak		AdvancedRotak		AdvancedRotak
		36-650	36-660	36-690	36-750
Artikelnummer		3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
		3 600 HB9 672	3 600 HB9 673		3 600 HB9 771
Nominell spanning	V 36 36 36 36
Knivhusets bredd cm 42 42 42 46
Smithöjd mm 25 - 80 25 - 80 25 - 80 25 - 80

Alla värden i anvisningen är uppmätta för användning under en höjd av 2000 meter över havsytan.

Gräsklippare AdvancedRotak		AdvancedRotak	AdvancedRotak	Advanced
		36-650	36-660	36-690
Uppsamlingskorgens volym	150 50 50 50
Vikt enlichtEPTA-Procedure01:2014	kg 17,5 16,5 17,5 17,5
Serienummer se dataxylten på gräsklipparen
tillåten omgivningstemperatur
- vid laddning °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- vidanvändning	°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- vid lagring °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Batteri Li-jon Li-jon Li-jon Li-jon
Nominellspänning	V 36 36 36 36
Produknummer/kapacitet
- 2 607 336913/1 607 A3502V	Ah - 2 x 2,0 --
- 2 607 336915/2 607 337047	Ah 4,0 - 4,0 4,0
- 1 607 A35058	Ah - - - -
Antal battericeller
- 2 607 336913/1 607 A3502V		- 10 --
- 2 607 336915/2 607 337047		20 - 20 20
- 1 607 A35058		- - - -

Gräsklippare Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Artikelnummer		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
Nominell spänning	V	36	36	36	36
Knivhusets bredd	cm	46	46	42	46
Sittthöjd	mm	25 - 80	25 - 80	25 - 80	25 - 80
Uppsamlingskorgens volym	I	50	50	50	50
Vikt enligt EPTA-Procedure 01:2014	kg	17,5	17,5	17,5	17,5
Seriennummer se datakylten på gräsklipparen

Gräsklippare Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
tilläten omgivningstemperatur
- vid laddning °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- vid användning °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- vid lagring °C -20 ... +50 -20 ... +50 -20 ... +50 ...
Batteri Li-jon Li-jon Li-jon Li-jon
Nominell spanning V 36 36 36 36
Produktnummer/kapacitet
- 2 607 336 913/1 607 A35 02V	Ah - - - -
- 2 607 336 915/2 607 337 047	Ah - - 2 x 4,0 2 x 4,0
- 1 607 A35 058 Ah 6,0 6,0 - -
Antal battericeller
- 2 607 336 913/1 607 A35 02V		- - - -
- 2 607 336 915/2 607 337 047		- - 20 20
- 1 607 A35 058 20 20 - -

Alla värden i anvisningen är uppmätta för användning under en höjd av 2000 meter över havsytan.

Laddare		AL 3620 CV	AL 36V-20
Artikelnummer	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Laddström	A	2,0	2,0
Laddningstid (batteriet urladdat)
-Batteri 2,0 Ah	min	65	65
-Batteri 4,0 Ah	min	125	125
-Batteri 6,0 Ah	min	185	185
Vikt enligt EPTA-Procedure 01:2014	kg	0,55	0,55
Skyddsklass		☐/II	☐/II

Buller-/vibrationsdata

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Bulleremissionsvärden framtagna enligt EN 60335-2-77

Produktens A-vägda ljudnivå uppnår i typiska fall:

-Ljudtrycksnivå	dB(A)	73 73	73 73
-Ljudeffektnivå	dB(A)	87 87	87 87
-Onoggrannhet K	dB	=2,5	=2,5	=2,5	=2,5

Totala vibrationsemissionsvärden a_h (vektorsumma ur tre riktningar) och onoggrannhet K framtagna enligt EN 60335-2-77

Svensk|103

		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak36-750
		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 6073 600 HB9 7023 600 HB9 771
-Vibrationsemissio nsvärde \( a_h \)	\( m/s^2 \)	< 2,5 < 2,5 < 2,5 < 2,5
-Onoggrannhet Km/s	\( ^2 \)	= 1,5 = 1,5 = 1,5 = 1,5

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3600 HB9 802	3600 HB9 803	3600 HB9 606	3600 HB9 901
	3600 HB9 872

Bulleremissionsvärden framtagna enligt EN 60335-2-77

Produktens A-vägda ljudnivå uppnår i typiska fall:

-Ljudtrycksnivá dB(A)	73 73 73 73
-Ljudeffektnivá dB(A)	87 87 87 87
-Onoggrannhet K dB	=2,5=2,5=2,5=2,5
Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktninger) och onoggrannhet K framtaget enligt EN 60335-2-77
-Vibrationsemissio nsvärde \( a_h \)	<2,5<2,5<2,5<2,5
-Onoggrannhet Km/s	=1,5=1,5=1,5=1,5

Montering och drift

Handlingsmål Bild Sida
Leveransen omfattarA)	A 367
Fäll upp bygelhandtaget	B 368
Arbetshöjdens inställning
Insättning/borttagning av uppsamlingskorgen	C 369
Inställning av smithöjd D 370
Insättning av batteri E 370
Användning	F 371
- Sätt in strömkretsbrytaren
- Koppla in
- Klipp
- Koppla frän
- Ta bort strömkretsbrytaren
Ta bort batteriet G 372
Arbetsanvisningar "klippning" H 373
Uppsamlingskorgens nivåindikering tom/full	I 374
Fäll ihop bygelhandtaget	J 375
Knivskötsel/knivbyte	K 376
Välj tillbehör	L 376

A) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Driftstart

För din säkerhet

Observera! Före underhåll och rengöringsåtgärder koppla från trädgårdsredskapet, ta loss strömbrytaren och bort batteriet. Detta gäller även för skadad, snittad eller tilltrasslad nätsladd. Efter frånkoppling av trädgårdsredskapet rör sig knivarna ännu några sekunder. Se upp: Rör inte den roterande kniven.

Ladda batteriet

Batteriet är försett med en temperaturovervakning som endast tillåter uppladdning inom ett temperaturområde mellan 0°C och 35°C. Detta ger batteriet lång livslängd.

Anmärkning: Batteriet levereras ofullständigt laddat. För full effekt ska batteriet före första användningen laddas upp i laddaren.

Litiumjonbatteriet kan när som helst laddas upp, eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddningen avbryts.

Litiumjonbatteriet är skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". När batteriet är urladdat kopplas produkten från genom en skyddskrets: Trädgårdsredskapet fungerar inte längre.

Tryck inte på strömställaren efter att produkten automatiskt kopplats från. Risk finns för att batteriet skadas.

Beakta anvisningarna för batteriers avfallshantering.

Insättning/uttagning av batteriet

Anmärkning: Om olämpliga batterier används kan det leda till störfunktioner eller till avvikelser på redskapet.

Ställ in det laddade batteriet. Kontrollera att batteriet är fullständigt insatt.

Avlägsna batteriet från elverktyget genom att trycka på batteriets upplåsningsknapp och dra ut batteriet.

Laddning

Laddningen startar när laddarens stickpropp ansluts till nätuttaget och batteriet placeras i laddaren.

Den intelligenta laddningsmetoden registrerar automatiskt batteriets laddningstillstånd och laddar i relation till batteriets temperatur och spänning med optimal laddström.

Härvid skonas batteriet samtidigt som det sitter kvar i laddaren.

Betydelse av indikeringselementet på laddaren (AL 3620 CV/AL 3640 CV/AL 36V-20)

Snabbladdning

Pågående snabbladdning signaleras med blinkande grön laddningsindikator.

Laddning tänds batterimodulens tre gröna lysdioder i följd och slocknar efter en kort stund. Batteriet är fullständigt uppladdat när de tre gröna lysdioderna är permanent tända. Ungefär 5 minuter efter att batterimodulen är fullständigt uppladdad slocknar de tre gröna lysdioderna.

Anmärkning: Snabbladdning är endast möjlig när batteriets temperatur ligger inom tillåtet laddningstemperaturområde, se avsnitt "Tekniska data".

Batteriet är laddat

En konstant tänd grön lysdiod signalerar att batterimodulen är fullständigt uppladdad.

Dessutom avges under ca. 2 sekunder en

signal som akustiskt signalerar att batteriet är fulladdat. Batteriet kan nu genast tas ut och användas.

Utan insatt batterimodul signalerar den konstant tända gröna lysdioden att nätsladden är ansluten till vägguttaget och att laddaren är klar för användning.

Batteriets temperatur underskrider 0°C eller överskrider 45°C

Konstant ljus i den röda batteriladdningsindikatorn signaliserar att batteriets temperatur ligger utanför tillåtet

temperaturområde, se avsnitt "Tekniska data". När tillåtet temperaturområde uppnås, kopplar laddaren automatiskt om till snabbladdning.

Om batterierna inte ligger inom tillåtet temperaturområde för laddning tänds den röda lysdioden när batteriet placeras i laddaren.

Laddning inte möjlig

Uppstår en störning under laddningen signaleras detta med blinkande röd lysdiod.

Laddning kan inte startas och batteriet kan inte laddas upp (se "Felsökning").

Anvisningar för laddning

Vid kontinuerliga resp. efter varandra upprepade laddningscykler utan avbrott kan laddaren bli varm. Detta är utan betydelse och är inte ett tecken på att laddaren har en teknisk defekt.

Är brukstiden efter uppladdning onormalt kort tyder det på att batteriet är förbrukat och måste bytas ut.

Beakta anvisningarna för avfallshantering.

Om fläkten inte går ligger batteritemperaturen i det optimala laddningstemperaturområdet eller så är fläkten defekt. I detta fall förlängs batteriets laddningstid.

Arbetsanvisningar

Batteriets laddningsindikering

Batteriet är försett med en laddningsdisplay som visar batteriets laddningstillstånd. Laddningsindikatorn har 3 gröna lysdioder.

Tryck på knappen för laddningsindikatorn för aktivering av laddningsindikatorn. Efter ca 5 sekunder slocknar laddningsindikatorn automatiskt.

Laddningstillståndet kan kontrolleras även på uttaget batteri.

LED-display Batterikapacitet

3 gröna LED lyser konstant ≥ 2/3

2 gröna LED lyser konstant ≥ 1/3

1 grön LED lyser konstant ≤ 1/3

1 grön LED blinkar Reserv

Om ingen lysdiod tänds när knappen trycks ned, är batteriet defekt och måste bytas ut.

Av säkerhetsskäl kan laddningstillståndet endast avläsas när redskapet är avstängt.

Under laddning tänds batterimodulens tre gröna lysdioder i följd och slocknar efter en kort stund. Batteriet är fullständigt uppladdat när de tre gröna lysdioderna är permanent tända. Ungefär 5 minuter efter att batteriet är fullständigt uppladdat slocknar de tre gröna lysdioderna.

Batteriets display för temperaturövervakning

Den röda lysdioden i displayen för temperaturövervakning signalerar om batteriet eller trädgårdsredskapets elektronik (vid monterat batteri) inte ligger inom optimalt temperaturområde. I detta fall fungerar trädgårdsredskapet inte alls eller med nedsatt effekt.

Batteriets temperaturövervakning

Den röda lysdioden blinkar när knappen eller strömställaren trycks (vid insatt batteri): Batteriets temperatur är utanför tillåtet temperaturområde för användning. Vid en temperatur över 70°C kopplas batteriet från tills det åter ligger inom optimalt temperaturområde.

Temperaturövervakning av trädgårdsredskapets elektronik

Den röda lysdioden lyser permanent när strömställaren trycks: Temperaturen i elverktygets elektronik underskrider 5°C eller överskrider 75°C

Vid en temperatur över 90°C frånkopplar elektroniken trädgårdsredskapet tills det åter ligger inom tillåtet driftstemperaturområde.

Snittkapacitet (batteriets livslängd)

Snittkapaciteten (batteriets livslängd) är beroende av gräsets egenskaper, täthet, fuktighet, längd och snitthöjd.

Ofta upprepat till- och frånslag av trädgårdsredskapet under gräsklippning reducerar även snittkapaciteten (batteriets brukstid).

För optimering av snittkapaciteten (batteriets livslängd) rekommenderar vi att ofta klippa gräset, öka snitthöjden och att gå fram med måttlig hastighet.

Nedan angivet exempel visar sammanhanget mellan snitthöjd och snittkapacitet för tre batterier.

Snittvillkor

Mycket glest, torrt gräs

Snittkapacitet

Batteri 2,0 Ah upp till 250 m

Batteri 4,0 Ah upp till 500 m

Batteri 6,0 Ah upp till 750 m

För att öka brukstiden kan ett extra batteri beställas hos en auktoriserad servicestation för Bosch trädgårdsredskap.

Felsökning

Symptom Möjlig orsak Åtgärd

Motorn startar inte Trädgårdsredskapets inre kablar defekta Ta kontakt med Bosch kundtjänst
	Batteriet ar urladdat Ladda upp batteriet
	Batteriet für kallt/hett Låt batteriet värmas/kallna
	Gräset ar für längt Max. tilläten grashöjd med den högsta smitthöjdinställningen ar 30 cm
	Motorskyddet har lõst ut Låt motorn avkylas och ställ in större smitthöjd
	Strömkretsbrytaren inte korrekt/ordentligt insatt Sättkorrekt in
Trädgårdsredskapet gär med avbrott	Trädgårdsredskapets inre kablar defekta Ta kontakt med Bosch kundtjänst
	Motorskyddet har lõst ut Låt motorn avkylas och ställ in större smitthöjd
Trädgårdsredskapet lämnar en oregelbunden snittbild och/eller motorn arbetar tungt	Smitthöjen for liters Ställ in större smitthöjd
	Kniven ar trubbig	Byt ut kniven (se bild K)
	Eventuellt tilltäppt Koppla frän trädgårdsredskapet och ta bort strömkretsbrytaren
		Kontrollera trädgårdsredskapets undre sida och rensa vid behov (använd alltid trädgårdshandskar)
	Kniven monterad i fel riktning Montera kniven i rätt riktning
Efter trädgårdsredskapets tillslag roterar inte kniven	Kniven blockeras av gräs Koppla frän trädgårdsredskapet och ta bort strömkretsbrytaren
		Avlågsna tilltäppningen (använd alltid trädgårdshandskar)
	Knivmutter/-skruven lös Dra fast knivmutter/-skruven (27 Nm)
Kraftiga vibrationer/buller	Knivmutter/-skruven lös Dra fast knivmutter/-skruven (27 Nm)

Symptom Möjlig orsak Åtgärd

Kniven skadad

Byt ut kniven (se bild K)

Batteriet och laddaren

Symptom Möjlig orsak Åtgärd

Den röda Batteriladdningsindikat orn på laddaren blinkar Laddning inte möjlig	Batteriet inte (korrekt)insatt Sätt batteriet korrekt på laddaren
	Batterikontakterna ar Förorenade Rengör kontakterna t. ex. genom att upprepade gänger satta in och ta ut batteriet, eller byt batteriet vid behov
	Batteriet ar defekt Ersätt batteriet
Batteriladdningsindika torerna på laddaren lyser inte	Laddarens stickpropp ar inte (korrekt) kopplad Anslut stickproppen korrekt i vagguttaget
	Vagguttaget, nätsladden eller laddaren ar defekt Kontrolera nätspanningen, lät vid behov an auktorisarad serviceverkstad für Bosch el-verktyg kontrollera laddaren

Underhåll och service

Batteriets skötsel

Observera! Före underhåll och rengöringsåtgärder koppla från trädgårdsredskapet, ta loss strömkretsbrytaren och bort batteriet samt uppsamlingskorgen. Använd alltid trädgårdshandskar när åtgärder krävs i närheten av skarpa knivar.

Beakta följande anvisningar och åtgärder för att garantera optimal användning av batteriet:

Skydda batteriet mot fukt och vatten. Förvara trädgårdsredskapet och batteriet endast inom temperaturområdet -20°C till 50°C. Lämna inte batteriet på sommaren t.ex. i bilen. Förvara batteriet separat och inte i trädgårdsredskapet. Låt inte batteriet sitta kvar i trädgårdsredskapet i direkt solsken. Optimal temperatur för förvaring av batteriet är 5°C. Rengör vid tillfälle batteriets ventilationsöppningar med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på att batteriet är förbrukat och måste bytas ut.

Kundtjänst och

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Bosch applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Vid transport genom tredje person (t. ex.: flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras.

Sekundärbatterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röra sig i förpackningen. Beakta också eventuella nationella föreskrifter.

Avfallshantering

Trädgårdsredskap, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte trädgårdsredskap och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU måste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning.

Beakta anvisningarna i avsnittet Transport.

Norsk

Batteriets temperaturovervakning

Den röda LED-lampan blinkar när du trycker på knappen eller på på-/av-brytaren (vid insatt batteri): Batteriet är utanför det tillåtna driftstemperaturområdet.

Vid en temperatur över 70°C kopplar batteriet ur tills det är igen inom det tillåtna driftstemperaturområdet.
