| Typ produktu | Bezdrátová sekačka na trávu |
| Značka | Bosch |
| Model | AdvancedRotak 36660 |
| Jmenovité napětí | 36 V (lithium-iontová baterie) |
| Šířka řezu | 42 cm |
| Výška řezu | 25 až 80 mm (nastavitelné) |
| Objem sběrného koše | 50 l |
| Hmotnost (s baterií) | 16,5 kg |
| Typ baterie | Lithium-iontová (kompatibilní s Bosch 36 V) |
| Doporučená kapacita baterie | 2,0 Ah až 6,0 Ah |
| Výdrž (podle baterie) | až 750 m² s baterií 6,0 Ah |
| Hladina akustického tlaku | 73 dB(A) |
| Hladina akustického výkonu | 87 dB(A) |
| Vibrace | < 2,5 m/s² |
| Hlavní funkce | sekání, sběr listí, centrální nastavení výšky řezu, sklopné madlo |
| Údržba | Čištění jemným suchým kartáčem; výměna nožů (utahovací moment 27 Nm) |
| Provozní teplota | +5 °C až +50 °C |
| Teplota nabíjení | 0 °C až +45 °C |
| Vlhkost | Nepoužívejte v dešti |
| Náhradní díly | Nože, baterie, nabíječka; k dispozici online (Bosch) |
| Záruka | Kontaktujte poprodejní servis Bosch |
Často kladené otázky - AdvancedRotak 36660 BOSCH
Dotazy uživatelů ohledně AdvancedRotak 36660 BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sekačka na trávu ve formátu PDF zdarma! Najděte svůj návod AdvancedRotak 36660 - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. AdvancedRotak 36660 značky BOSCH.

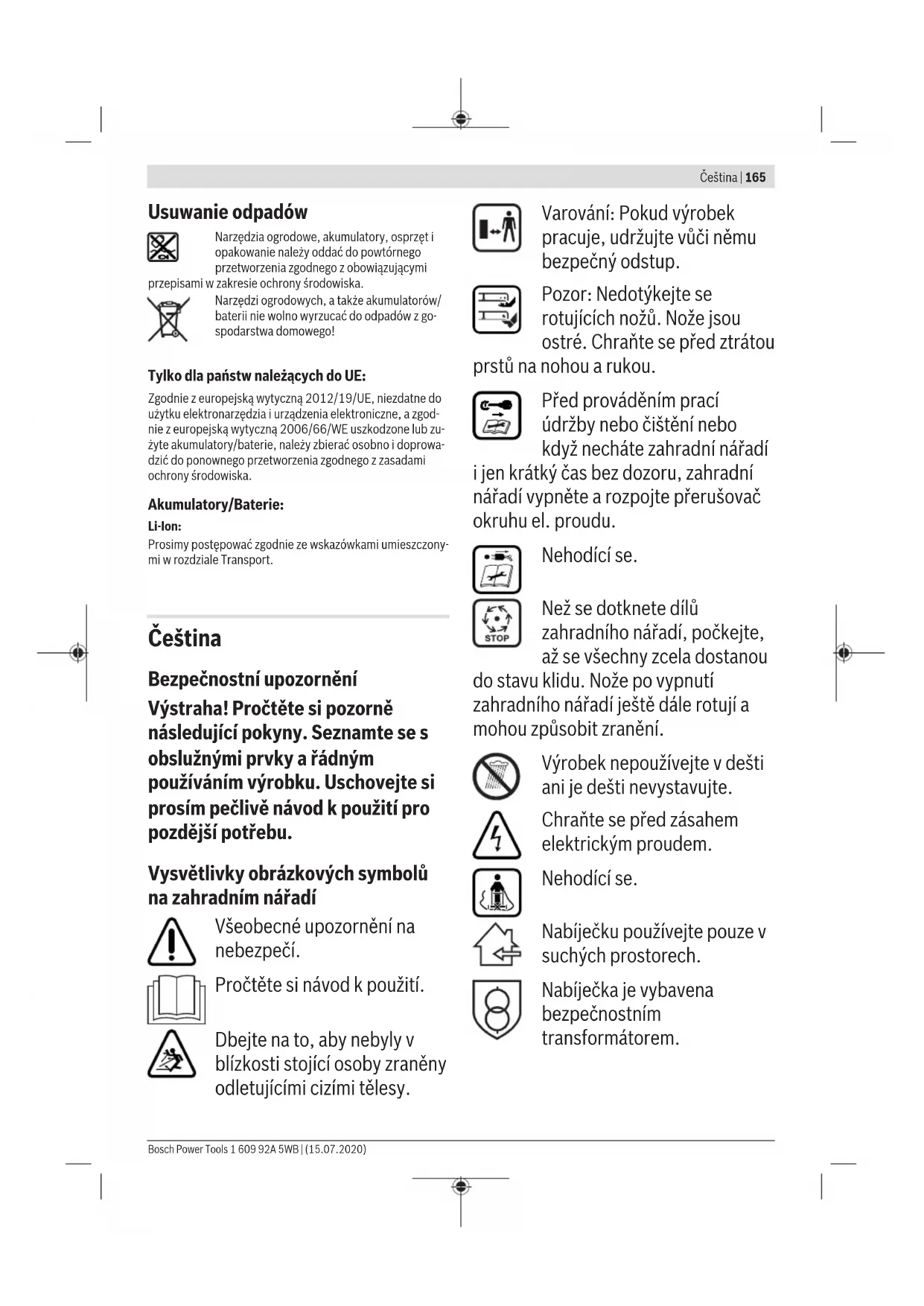

NÁVOD K OBSLUZE AdvancedRotak 36660 BOSCH
Bezpečnostní upozorněné
Vystraha! Proctete si pozorné nasledujici Pokyny. Seznamte se s obsluznymi privky a radnym použivanim vyrobku. Uschovejte si prosim peclive navod k použiti pro pozdějsi potrebu.
Vysvětlívky obrázkovych symbolú na zahrámín nářadi
Vseobecne upozorneni na nebezpeci.
Proctete sinavod k pouziti.
Dbejte na to, aby nebyly v blizkosti stojici osoby zraneny odletujicimi cizimi tlesy.
Varovani: Pokud vyrobek pracuje, udržujte vuci němu bezpečné odstup.
Pozor: Nedotykejte se rotujicich noz. Noze jsou ostré. Chrante se prez ztratounohou a rukou.
Pred provadénim prací udržby nebo Čistěné nebo když necháte zahradní náradič kýcas bez dozoru, zahradní yypněte a Rozpojte prerušovac el. proudu.
Nehodici se.
Než se dotkete dìlù
zahradniho nárádi, počkejte,
až se všechny zcela dostanou
klidu. Nože po vypnutí
ího nárádi jesté dále rotují a
púsobit zraněni.
Vyrobek nepoužívejte v desti ani je desti nevystavujte.
Chrante se préd záshem elektrickým proudem.
Nehodici se.
Nabiječku používejte pouze v suchých prostorech.
Nabijecka je vybavena bezpečnostnim transformátorem.
K Čišění zahradiho nárádi nepoužívejte vysokotlák y
cistic ani zahradni hadici.
Pečlive zkontrolujte oblast, na které se má zahradni náradí použít, zda zde nejsou divoká
a domácí zviřata. Divoka a domácí
zviřata mohou byt během provozu
náradi poraněna. Dūkladné
zkontrolujte oblast nasazení stroje a
odstraťe všechny kameny, klacky,
dráty, kosti a cizi predměty. Dbejte pri
použivani stroje na to, aby se v huste
travě neskývala zádná divoká Či
domácí zviřata nebo malé pářezy.
Obsluha
Nikdy nedovolte detem nebo osobam, jez nejsou obeznameny s temito Pokyny, vyrobek použivat. Národní predpisy mozná vymezuji věk obsluhy. Pokud vyrobek nepoužívate, uschovávejte jej mimo dosah deti.
Nikdy nedovolte vyrobek použivat detem, osobám s omezenými fyzickými, smyslovými nebo duševnimi schopnostmi ci nedostatečnou zkušeností a / nebo nedostatečnými vědomostmi a / nebo osobám neseznáméním s temito pokyny. Národní prédpisy możné vymezuji věk obšluhy.
Deti by mely byt pod dohledem,aby bylo zajisteno, ze si s vyrobkem nepraji.
Nikdy nepoužívejte zahradni nárádi,Pokud se v bezprostřední blízkosti zdržuji osoby, zvlásté deti nebodomáci zviřata.
Obsluha nebo uživatel je zodpovedný za nehody nebo ublizení jiným osobám nebo jejich majetku.
Pokud vyrobek používáte, nenoste zádnou otevřenou gumovou obuv nebo sandále. Vždy noste pevnou obuv a dlouhé kalhoty. Nikdy nepoužívejte vyrobek naboso.
Obdelavanou plochu si peclive prohlédnete a odstrahte kameny, klacky, draty, kosti a ostatni cizi telesa.
- Pred použitím vždy zkontrolujte, zda nejsou noze, šrouby nožu a seci sestava opotbrebované nebo poskozené. Opotbrebované nebo poskozené noze a tež srouby nožu vyměnte vždy v celé sade, aby se zamezilo nevyvä Zenosti.
- Secte jen za denniho svetla nebodobreho umelého osvetleni.
Při spatnych povětrnostních podminkách, zejměna pri nastupujíci bouriče, s travné sekačkou nepracujte.
Zahradni náradi podle moznosti neprovozujte pri mokré trave.
Chodte stale klidnym tempem, nikdy rychle nebehejte.
Nikdy neprovozujte zahradni náradi s
vadinymi ochrannymi pripravky,
kryty nebo bez bezpečnostnich
zařizení, jako např. bez ochrany proti
odmrsteni a /nebo bez sberného
koše na travu.
Pro Vasi vlastni ochranu doporučujeme nošeni ochrany sluchu.
Vyrobek nepouzivejte,Pokud jste unaveni ci nemocni nebo pod vlivem alkoholu,drog ci leku.
Pracenasvizichmuzebyt nebezpecná:
- Nesečte Žádné obzvlást príkre stráně.
- Na sklonen'ych plochach nebo na mokre travé dbeje neustale na bezpečnou stopu.
- Na sklonénych plochach secte vždy naprć a nikdy směrem nahoru a dolů.
- Pri zmene smeru na svazich si pocejte nanejvys opatrne.
Prichuzi pozpátku nebo pri tazení zahradiho náradi si počinejte nanejvy's opatrně.
Zahradni náradi posunujte pri seceni vždy kupredu a nikdy ho netáhněte k tělu.
- Pokud musite zahradni náradi kvuli prepravě naklopit, když prejízdǐte nezatravněne plochy nebo když prepravujete zahradni náradi k sečné a od sečné oblasti, pak musí nože stat.
Zahradni náradi pri startu nebo rozbéhu motoru nenaklanëjte.
Zahradni náradi zapněte jak je popsánov námodu k obsluze a dbejte
na to,aby byly Vase nohy vzdaleny dostatecné daleko od rotujicich dlu.
Nedaveje své ruce a nohy do blízkosti nebo pod rotujíci díly.
Kdyz pracujete se zahradnim naRADim, udrzujte odstup vuci chrlici zone.
Nikdy nezvedejte resp. nenoste zahradni náradi's bezicim motorem.
Dbejte na to, aby pri uskladneni zahradni naradi stalo vsemi 4 koly na zemi.
Zahradni náradi zdvihejte pouze za nosnou rukojet. Nosnou rukojeti manipulujte opatrne.
Neprovádejte na stroji zadné zmeny. Nepripustné zmeny mohou negativné ovlivnit bezpečnost Vaseho stroje, věst ke zvyşenému hluku a vibracím a zhorsenému vykonu.
Sbirání listí
Nuz pro sbirani listi je tvarovany tak, abyss mohl z Vaseho travniku nabirat podzimni listi. Aby tato funkce dosahla optimalinho vysledku, je treba dodrzet nasledujici:
- Sbírejte listí pouze pri maximálni výšce sečeni.
- Sbirejte listí pouze na Vasem travniku.
- Pred sbiránim listi provedte kontrolu pracovni plochy a udžujte odstup od ostatnich lidi, domácích zviřat, skleněnych predmétů a aut.
Přerušovac okruhu el. proudu Rozpojte
Vzdy, kdyz se od zahradiho naradi vzdalite.
- Pred odstraněním zablokováni.
- Když zahradni náradi kontrolujete, cistite nebo na ném pracujete.
- Po kolizi s cizim t'élesem; ihned zkontrolujte poškození zahradniho nažáda,Pokud je to nutné, vyměnte núž.
- Když zahradni náradi začné nezykle vibrovat (okamžite zkontrolujte).
Udrzba
Kdyz manipulujete nebo pracujete v oblasti ostrzych nozù, vždy nods zahradní rukavice.
Zajistete pevné usazení vsech matic, cepu a sroubu, tim je umoznena bezpecná prace s vyrobkem.
Pravidelné kontrolujte stav a opotbrebeni sberného vaku na travu.
Pravidelné kontrolujte stav a opotbrebeni sberného koš na travu.
Vyrobek kontrolujte a opotrebované nebo poškozené díly pro jistotu nahrad'te.
Používejte výhradné pro toto zahradní nárádi určné secíci nože.
Zajistete,abyvymené dily pochazely od firmy Bosch.
- Pred uskladnémim zajistete, aby byl vyrobek cisty a bez usazenin. Je-li tbreba, vycistete jej pomoci mékkéhoSuchého kartace.
Bezpečnostní upozorněné i aPokyny pro optimálni zacházení s akumulátorem
Drive nez vloztte akumulator, zajistete, aby bylo zahradni naudi vypnute a byl Rozpojen prerusovac okruhu el. produ.Vlozeni akumulatoru do zahrniho naudi, jez je zapnute, muze vest k urazum.
Pouziveje pouze pro toto zahrdni naradi urcene akumulatory Bosch. Pouziti jinch akumulatoru muze vest k poranenim a kebezpeci pozaru.
Neotvirejte akumulator. Hroznebezpeczkratu.
Chrahte akumulator prd horkem, napr. i prd trvalym slunecnim zarenim, prd ohnem, vodou a vhlkosti. Existuje nebezpeci vybuchu.
Nepouživaný akumulator ochovávejte mimo kancelárské sponky, mince, kliche, hrebíky, srouby nebo jiné drobné kovové prédměty, které by mohly zpúsobit prěmostěni kontaktu. Zkrat mezi kontakty akumulatoru muze zpúsobit popáleniny nebo požár.
Pri poskozeni a nespravnem pouzivani akumulatoru mohou unikat vypary. Prostor vetrejte a pri potizich vyhledejte lekare. Vypary mohou draždit dychací cesty.
Akumulator pouziveje pouze v produitch vyrobce. Jen tak bude akumulator chraneny pred nebezpecnym pretizenim.
Spiatymi predmety, jako napr. hrebiky nebo sroubovaky, nebo pusobenim vnejsi sily muze dojit k poskozeni akumulatoru. Uvnitmuze dojit ke zkratu a akumulator muze zacit horet, muze z nej unikat kouri, muze vybouchnout nebo se prehrat.
Akumulator nezkratujte. Existuje nebezpeci vybuchu.
- Chrahte akumulator prd vlhkestia vodou.
Zahradi nárdí a akumulátor skladujte pouze v teplotním rozsahu od -20°C do 50°C. Nenechávejte zahradi nárdí napr. v létě ležet v auté.
Pfleziostne vycistete vetraci otvory akumulatoru mekkym, cistym a suchym stetcem.
Bezpečnostní upozorněné pro nabíječky
Přečte ste všechna bezpečnostní upozorněné f aPokyny. Nedodržováni
bezpečnostnich upozorneni a pokynu muze mit za následek uraz elektrický proudem, požár
a/nebo tězká poraněné.
Vsechnabezpecnostn upozorneni a Pokyny do budoucnasuchoveje.
Nabiječku používejte Jen tehdy,Pokud muzěte vsechny funkce plné odhadnout a bez omezić provést nebo jste obdrželi príslušnéPokyny.
Nikdy nedovolte nabiječku použivat detem, osobám s omezenými fyzickými, smyslovými nebo duševnimi schopnostmi ci nedostatečnou zkusenosti a/nebo nedostatečnými vědomostmi a/nebo osobám neseznámeným s temito pokyny. Národní prédpisy mohou vymezovat věk obshluhy.
Dohljejte na deti. Tak bude zajsteno, ze si deti nebudou s nabijeckou hrat.
Nabijejte pouze lithium-iontové akumulátory Bosch s kapacitou od 2,0 Ah (od 10 akumulátorovych clanku). Napétí akumulátoru musi opodvidat nabijecímu napétí nabijechky. Nenabijejte Žadné nedobijeci akumúlátory. Jinak existuje nebezpeci požáru a vybuchu.
Chrahte nabiječku pred dešem a vlhkm.
Vnikutí vody do nabiječky zvyšuje riziko
záshu elektrickým proudem.
Nabijecka sesusiudrozovat v cistote. Pfi zneci steni hrozi nebezpeci zasahu elektrickym proudem.
- Pred kazdym pouzitim zkontrolujte nabiječku, kabel a zastrčku. Pokud zjistite poskozeni, nabiječku nepouživejte. Neotevirejte sami nabiječku a nechte ji opravit pouze kvalifikovanymi odbornymi pracovniky a pouze za použiti originích nahradních dlú. Poskozené nabiječky, kabel y a zastrýkvyssuji riziko zásahu elektrickým proudem.
Nabiječku nepoužívejte na snadno hořlavém podkladu (napr. papiru, textilich), resp. v hořlavém prostředí.
Protoze se nabljecka pri provozu zahriva, hroznebezpeci pozaru.
Nezakryvejte vetracit ovtry nabijecky. Nabijecka se jinak muze prehrat a nebude radne fungovat.
Pro zvyşenou elektrickou bezpečnost se doporučuje použit proudoveho chraniče s max. vybavovacim proudem 30 mA. Před použitim vždy zkontrolujte Vás proudový chranić FI.
Symboly
Nasledujicj symbolo maji vyznam pro cteni a pochopeni navodu k oblsze. Zapamatujte si symbolo a jejich vyznam. Spravna interpretace symbolu Vam pomuze vyrobek lepe a bezpecnéji pouzivat.
| Symbol Význam | |
| ↑ | Směr pohybu |
| Směr reakce | |
| Noste ochranné rukavice | |
| Hmotnost | |
| Zapnutí | |
| Vypnutí | |
| √ | Dovolené počínání |
| × | Zakázané počínání |
| CLICK | Slyšitelné zvuk |
| Příslušenstvi/náhradní díly | |
Urcené použiti
Zahradi nárdí je urceno k secení travy v soukromém sektoru.
Zahradi nárdi není urceno ke strihání zivého plotu,
zastrihávání, drcení atd.
Zahradni náradi je urceno k seceni travy na zemi.
Technická data
| Travné sekačka AdvancedRotak | AdvancedRotak | AdvancedRotak AdvancedRotak 36-750 | ||
| 36-650 | 36-660 | |||
| Objednaci Čísló | 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 |
| 3 600 HB9 672 | 3 600 HB9 673 | 3 600 HB9 771 | ||
| Jmenovité napěti V 36 36 36 36 | ||||
170|Cestina
Vsechny hodnoty v toto navodu byly namereny pro pouziti do mene nebo rovno 2000 metru nad hladinou more.
| Travní sekačka AdvancedRotak | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 | |
| Šířka nožovéskříně | cm 42 42 42 46 | ||||
| Výška sečení mm 25 - 80 25 - 80 25 - 80 25 - 80 | |||||
| Objem sběrného vaku na trávu | 150 50 50 50 | ||||
| Hmotnost podleEPTA-Procedure01:2014 | kg 17,5 16,5 17,5 17,5 | ||||
| Sériové Čísló viz typový štětek na zahradním nářadi | |||||
| Povlená teplota prostřédí | |||||
| -pri nabijeni°C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | |||||
| -pri provozu°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | |||||
| -pri skladování°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | |||||
| Akumulátor Li-ion Li-ion Li-ion Li-ion | |||||
| Jmenovité napěti V 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 | Ah - 2 x 2,0 -- | ||||
| Objednaci Čísló/kapacita | |||||
| -2 607 336913/1 607 A3502V | Ah | 4,0 - | 4,0 | 4,0 | |
| -2 607 336915/2 607 337047 | Ah - - - - | ||||
| -1 607 A35058 | Ah - - - - | ||||
| Počet Članků akumulátoru | |||||
| -2 607 336913/1 607 A3502V | -10 - - | ||||
| -2 607 336915/2 607 337047 | 20 - 20 20 | ||||
| -1 607 A35058 | - - - - | ||||
| Travni sekacka | Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| Objednaci Čísló | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| Jmenovité napěti | V | 36 | 36 | 36 |
| Śfirka nožové skříně | cm | 46 | 46 | 42 |
| Výška sečeni | mm | 25 - 80 | 25 - 80 | 25 - 80 |
| Objem sběrného vaku na trávu | l | 50 | 50 | 50 |
| Hmotnost podle EPTA-Procedure 01:2014 | kg | 17,5 | 17,5 | 17,5 |
Cestina|171
| Travní sekačka Advanced | Advanced | Advanced | ||
| Rotak 36-850 | Rotak 36-890 | Rotak 36-905 | ||
| Sériové Číslo viz typový štîtek na zahradním nářadi | ||||
| Povolená teplota prostředi | ||||
| - při nabíjení°C 0 ... +450 ... +450 ... +450 ... +45 | ||||
| - při provozú°C +5 ... +50 +5 ... +50 +5 ... +50 | ||||
| - při skladoványí°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | ||||
| Akumulátor Li-ion Li-ion Li-ion Li-ion | ||||
| Jmenovité napěti V 36 36 36 36 | ||||
| Objednacić Číslo/kapacita | ||||
| - 2 607 336 913/1 607 A35 02V | Ah -- -- | |||
| - 2 607 336 915/2 607 337 047 | Ah -- 2 x 4,0 2 x 4,0 | |||
| - 1 607 A35 058 Ah 6,0 6,0 -- | ||||
| Počet Članků akumulátoru | ||||
| - 2 607 336 913/1 607 A35 02V | -- -- | |||
| - 2 607 336 915/2 607 337 047 | -- 20 20 | |||
| - 1 607 A35 058 | 20 20 -- | |||
Vsechny hodnoty v toto navodu byly namereny pro pouziti do mene nebo rovno 2000 metru nad hladinou more.
| Nabiječka | AL 3620 CV | AL 36V-20 | |
| ObjednaciCIDSO | EU | 2 607 225 657 | 2 607 226 273 |
| UK | 2 607 225 659 | 2 607 226 275 | |
| AU | 2 607 225 661 | 2 607 226 277 | |
| KO | 2 607 225 667 | 2 607 226 279 | |
| NabijeciProud | A | 2,0 | 2,0 |
| Doba nabijeni (vybitý akumulátor) | |||
| – Akumulátor s 2,0 Ah | min | 65 | 65 |
| – Akumulátor s 4,0 Ah | min | 125 | 125 |
| – Akumulátor s 6,0 Ah | min | 185 | 185 |
| Hmotnost podle EPTA-Procedure 01:2014 | kg | 0,55 | 0,55 |
| Třida ochrany | ☐/II | ☐/II | |
Informace o hluku a vibracich
| AdvancedRotak 36-650 | AdvancedRotak 36-660 | AdvancedRotak 36-690 | AdvancedRotak 36-750 | |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 | |
| 3 600 HB9 672 | 3 600 HB9 673 | 3 600 HB9 771 |
Hodnoty emise hluku zjiisteny podle EN 60335-2-77
Hodnocená hladina hluku A stroje cini typicky:
| -Hladina akustického tlaku | dB(A) | 73 73 | 73 73 | |
| -Hladina akustického vykonu | dB(A) | 87 87 | 87 87 |
172|Cestina
| AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak36-750 | |
| 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 6073 600 HB9 7023 600 HB9 771 | ||
| -Nepreshost K dB | = 2,5 = 2,5 = 2,5 = 2,5 | |||
| Celković hodnoty vibrací ah (vektorový součet tři os) a nepreshost K zjiistěny podle EN 60335-2-77 | ||||
| -Hodnota emise vibrací aₙ | m/s2 | < 2,5 < 2,5 < 2,5 < 2,5 | ||
| -Nepreshost K m/s | 2 | = 1,5 = 1,5 = 1,5 = 1,5 | ||
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| 3600 HB9 802 | 3600 HB9 803 | 3600 HB9 606 | 3600 HB9 901 | |
| 3600 HB9 872 |
Hodnoty emise hluku zjiisteny podle EN 60335-2-77
Hodnocená hladina hluku A stroje cini typicky:
| -Hladina akustického tlaku | dB(A) | 73 73 73 73 | ||
| -Hladina akustického výkonu | dB(A) | 87 87 87 87 | ||
| -Nepřesnost K dB | =2,5=2,5=2,5=2,5 | |||
| Celkové hodnoty vibraci ah (vektorový součet tři os) a nepřesnost K zjištěny podle EN 60335-2-77 | ||||
| -Hodnota emise vibraci \( _{a_h} \) | \( m/s^2 \) | <2,5<2,5<2,5<2,5 | ||
| -Nepřesnost K m/s | 2 | =1,5=1,5=1,5=1,5 | ||
Montáž a provoz
| Cil počinámí Obráze | Strana |
| k | |
| Obsah dodávyA) | A 367 |
| Odklopení rukojeti | B 368 |
| Nastaveni pracovní výšky | |
| Nasazení/odejmutí sběrného koš na trávu | C 369 |
| Nastavení výšky sečení D 370 | |
| Nasazení akumulátoru E 370 | |
| Provoz | F 371 |
| - Vloženi prěrušovace okruhu el. proudu | |
| - Zapnutí | |
| - Sečeni | |
| - Vypnutí | |
| - Odstraněné prěrušovace okruhu el. proudu | |
| Odejmutí akumulátoru G 372 | |
| Pracovní poukyn „sečeni“ H 373 | |
| Ukazatel stavu naplěné - sběrný koš práždný/plné | I 374 |
| Sklopení rukojeti J 375 |
| Cil počinání Obráze | Strana |
| k | |
| Udržba nože/vyměna nože K 376 | |
| Volba príslušenstv L 376 |
A) Zobrazené nebo popsané prislustenstv nepatri k standardnimu obsahu dodavky. Kompletni prislustensti naleznete v nasem programu prislustenstv.
Uvedeni do provozu
Pro Vafi bezpecnost
Vystraha! Drive, nez provedete prace udrzby nebo cishteni, zahradni naudi vypnete, Rozpojte prerusovac okruhu el. proudu a odstrahte akumulator. Totez plati, kdyz je poskozeny, nariznuty nebo zamotany kabel spinace.
Noze se po vypnuti zahradniho náradi jestě několik sekund dale toci.
Pozor: Nedotykejte ser rotujicho seciciho noze.
Nabijeni akumulátoru
Akumulator je vybaveny kontrolou teploty, jež dovol nabijeni pouze v rozsahu teploty mezi 0^ a 35^ . Tím se dosáhne vysoké zivotosti akumulatoru.
Upozorneni: Akumulator se dodáva castečné nability. Pro zaruceni plného vykonu akumulatoru jej préd prvním nasazením v nabijéce zcela nabijte.
Akumulator Li-ion Ize bez zkraceni zivotosti kdykoli nabit.
Pferuseni procesu nabijeni akumulatoru neskodi.
Lithium-iontoy akumulator je diky „Electronic Cell Protection (ECP)“ chroneny proti hlubokemu vybiti. Pri vybitem akumulatoru se vyrobek pomoci ochranného obvodu vypne: Zahradni na radiu uz dale nepracuje.
Po automatickem vypnuti vyrobku uz dale netlacte na spinač. Akumulator se muže poskodit.
Ridte se pokyny pro likvidaci akumulatoru.
Vlozeni/odejmuti akumulatoru
Upozorneni: Pouzivaneyhodnych akumulatoru muze vest k chybnym fungcim nebo k poskozeni stroje.
Vlozte nabity akumulator. Zajistete, aby byl akumulator zcela vlozeny.
Pro odejmuti akumulatoru ze stroje stisknete odjistovaci tlacitko akumulatoru a akumulator vytahnete ven.
Proces nabijeni
Proces nabijeni zaciná, jakmile se sǐtová zástřka nabíječky zastří do zásuvky a akumulator vloží do nabíječky.
Diky intelligentimu zpusobu nabijeni se automaticky Rozpozná stav nabití akumulátoru a v závislosti na teploté a napétí akumulátoru zvolí optimálni nabijeci proud.
Tim se setri akumulator a zustavapri ulozeni v nabijece vzy zcela nabity.
Vyznam indikačnich prvkù na nabiječce (AL 3620 CV/AL 3640 CV/AL 36V-20)
Proces rychlonabijeni
Proces rychlonabijeni je signalizovan blikanim zeleného ukazatele nabijeni akumulatoru.
Indikačni prvek na akumulátoru: Během
procesu nabijeni se tri zelené LED kontrolky po sobě krátce rozsvěcuji a zhasinaj. Akumulátor je plné nablý, když tyto tri zelené LED kontrolky svítí trvale. Asi 5 minut poté, co byl akumulátor plné nabit, tri zelené LED kontrolky opět zhasnou.
Upozorneni: Proces rychlonabijeni je mozny jen tehyd, kdyz je teplota akumulatoru v priustném rozsahu nabijeci teploty, viz odstavec „Technická data".
Bez nastréného akumulatoru signalizuje trvalé svétlo LED
ukazatele, ze sǐtová zástrčka je zasunuta do zásuvky a
nabijěcka je pripravena k provozu.
Teplota akumulatoru pod 0^ nebo prses 45^
Trvalé svétlo Červeneho LED ukazatele signalizuje,Že teploa akumulátoru je vně priupustného rozsahu teploy nabijeni, viz
odstavec „Technická data“. Jakmile se dosyhne prípustného rozsahu teploty, prépne se nabiječka automaticky na rychlonabljeni.
Lezi-li tepota akumulatoru vne priustneho rozsahu teploty nabijeni, sviti pri nasazeni do nabijecky cervena LED akumulatoru.
Nabijeci proces není mozný
Existuje-li jine naruseni procesu nabijeni, pak je to signalizovano blikanim cerveného LED ukazatele.
Proces nabijeni nelze nastartovat a nabijeni akumulatoru neni mozné (viz „Hledani zavad").
Upozornénkabijeni
Pri nepretrzitych popr. nekolikrat po sobe nasledujicich nabijecich cyklech bez preruSeni se muze nabijecka zahrat. To vsak neni znepokojucjci a nepoukazuje to na technickou zavadunabijecky.
Vyrazne zkracena doba provozu po nabitukazuje, ze je akumulator opotbrebovany a musi se nahradit.
Dbejtupozornénkzprcovaniodpadu.
Chlazení akumulátoru (Active Air Cooling)
Rizeni ventilatoru, integrované v nabijecce, sleduje teplotu vlozeného akumulatoru. Leži-li teplota akumulatoru nad 30 °C, je akumulator ventilatorem ochlazovan na optimali ne teplotu nabijeni. Zapnuty ventilator vytváři ventilacni sum.
Pokud ventilator nebeží, je teplota akumulatoru v optimalmir rozsahu teploty nabijeni nebo je ventilator vadny. V tom pripadé se prodlužuje doba nabijeni akumulatoru.
PracovníPokyny
Ukazatel stavu nabiti akumulátoru
Akumulator je vybaveny ukazatelem stavu nabiti, jez indikuje stav nabiti akumulatoru. Ukazatel stavu nabiti sestavze 3 zelenych LED.
Stisknéte tlačitko pro zobrazení stavu nabiti, aby se ukazatel stavu nabiti aktivoval. Po ca. 5 sekundách ukazatel stavu nabiti automaticky zhasne.
Stav nabitl zkontrolovat i pri odejmutem akumulatoru.
Ukazatel LED Kapacita akumulatoru
Trvalé svétlo 3 zelené LED ≥ 2/3
Trvalé svétlo 2 zelené LED ≥ 1/3
Trvalé svétlo 1 zelená LED ≤ 1/3
Blikajci 1 zelená LED rezerva
Nesviti-li po stiskuti tlacitka zadná LED, je akumulator vadny a musi se vymenit.
Z bepeznochstnich duvodu lze dotaz na stav nabiti uskutecnit pouze u zahradiho naradi stojiciho v klidu.
174 | Čestina
Bēhem procesu nabijeni se tri zelené LED kontrolyk po sobe krátce rozsvěcuji a zhasinají. Akumulátor je plné nabitý, když tyto tri zelené kontrolyk LED svítí trvale. Asi 5 minut poté, co byl akumulátor plné nabit, tri zelené LED kontrolyk opét zhasnou.
Ukazatel akumulátoru pro kontrolu teploty
Cervena LED ukazatele pro kontrolu teploty signalizuje, ze akumulator nebo elektronika zahradniho naradi (pri vlozenem akumulatoru) nejsou v optimalmim rozahu teploty. V tom pripadé zahradni naradi nepracuje nebo nepracujesplnymyvkonem.
Při teploté pres 70^ se akumulator vypne na dobu, nez se opět dostane do prípustného rozsahu provozní teploty.
Kontrola teploty elektroniky zahradiho náradí
Cervena LED sviti pri stiskuti spinae trvale: Teplota elektroniky zahradiho naradi cini mene nez 5^ nebo vice nez 75^
Při teplotě pres 90°C se elektronika zahradiho nařadi vypne na dobu, než se opět dostane do priustného rozsahu provozní teplotý.
Casté zapínani a vypinani zahradiho nárdi během procesu secení rovněž snizjue vykon secení (dobu chodu na akumulátor).
Pro optimalizaci vykonu secen (doby chodu akumulatoru) se doporučuje sekat castěji, zvěšit vyšku secená chodit prímerený tempem.
Nizé uvedeny préklad ukazuje souvislost mezi yvskou seceni a vykonem secení ve vztahu k jegnomu nabití akumulatoru.
Podminky sečeni
Velmi rfdka, sucha trava
Vykon secni
Akumulator s 2,0 Ah až 250 m
Akumulator s 4.0 Ah až 500 m
Akumulator s 6,0 Ah až 750 m
Pro prodlouženi doby chodu lze zakoupit v autorizovaném servisin středisku pro zahradni náradí Bosch dodatečné akumulator.
Hledání závad
Příznak Možná príčina Odstraněné
| Motor se nerozeběhne | Vadná vinitří kabeláž zahradního nářadi Obraťte se na zákaznický servis Bosch | |
| Vybitý akumulátor Nabljte akumulátor | ||
| Přilíš studeny/horký akumulátor Akumulátor nechte ohřát/ochladit | ||
| Přilíš dlouhá tráva Max. prípustné výška trávy je 30 cm snejvětámínastavením výšky sečení | ||
| Projevila se motorová ochrana Motor nechte vychladnout a nastavte větěsí výškusećení | ||
| Přerušovač okruhu el. proudu není správně / nenízcela vložený | Vložte správně | |
| Zahradní nářadi běži | Vadná vinitří kabeláž zahradního nářadi Obraťte se na zákaznický servis Bosch | |
| přerušovaně | Projevila se motorová ochrana Motor nechte vychladnout a nastavte větěsí výškusećení | |
| Zahradní nářadi zanechávacnepravidelný obrasecenía / nebomotor pracuje těžce | Přilíš nízká výška sećení Nastavte větěsí výšku sećeníTupyůžMožné ucpání Zahradní nářadi vypněte a Rozpojte prěrušovacokruhu el. prouduZkontrolujte a popř. uvolněte spodní stranuzahradního nářadi (noste vždy zahradní rukavice) | |
| Nesprávně dokola namontovaný núž Núž namontujte dokola správně | ||
| Příznak Možná príčina Odstraněné | ||
| Po zapnutí zahradního nářadi se núž netočí | Noži prěkáží tráva Zahradní nářadi vypněte a Rozpoje přerušovac okruhu el. proudu Odstraťte ucpáni (noste vždy zahradní rukavice) | |
| Uvolněné matice/šroub nože Matici/šroub nože utáhněte (27 Nm) | ||
| Silné vrace/hluk Uvolněné matice/šroub nože Matici/šroub nože utáhněte (27 Nm) | ||
| Poškozený núž | Núž vyměné (viz obrázek K) | |
Akumulátor a nabiječka
| Příznaky Možná prícina Odstraněni | ||
| Bliká Červeny ukazatel nabijeni akumulátoru na nabiječce | Akumulator není (správně) nasazený Nasad'te akumulator správně do nabíječky | |
| Znečistěné kontakty akumulátoru Kontakty akumulátoru očistěte; např. několíkerým zasunutím a vytažením akumulátoru, popř. akumulátor nahrad'te | ||
| Nabijeci proceů není možný | Vadný akumulator Akumulator nahrad'te | |
| Ukazatelé nabijeni akumulátoru na nabiječce nesvítí | Sifová zástrčka nabíječky není (správně) zastrěcena | Sifovou zástrčku (zcela) zastrěte do zásuvky |
| Zásuvka, sifový kabel nebo nabíječka mají závadu | Zkontrolujte sifové napětí, nabíječku príp. nechte zkontrolovat autorizovaným servisním střediskem pro elektrónářadi Bosch | |
Udrzba a servis
Péce o akumulátor
Vystraha! DriVe, nez provedete prace udrzby nebo cisTeNiz, zahradin naRADI vypnete, Rozpojte pReruSovac okruhu el. proudu a odstrahte akumulatora tez sbernyvak na trAvu.
Když manipulujete nebo pracujete v oblasti ostrych nozu, vždy nods zahradni rukavice.
Pro zaruceni optimalniho pouzivani akumulatoru dbeje t nasledujicich upozorneni a opatfeni:
- Chrahte akumulator préd vlhkestí a vodou.
-Zahradi náradi a akumulator skladujte pouze v teplotnim rozsahu od -20^ do 50^. Nenechávejte zahradi náradi napr. v lété ležet v auté.
-Akumulator uskladnete oddelena nikoli v nabijecce. - Pri primém slunečním zářění nenechávejte akumulátor v zahradnim nařadi.
- Optimálne teploa pro uskladnéni akumulátoru cini 5°C.
-Prilezitostne yvistete vetraci otvory akumulatoru mekkym, cistym a suchym stetcm.
Vyrazně zkrácená doba provozu po nabití ukazuje, ze je akumulator opotřebovaný a musí se nahradit.
Zákaznická sluzba a poradenstvohledné použiti
Zakaznicka sluzba zodpovi vase dotazy k oprava udrzbaveseho vyrobku a tez k nahradnim dilum.Rozkladovevkyresya informace o nahradnic dilech najdetate na: www.bosch-pt.com.
V pripe de dotazuk nasim vyrobkum a prisluenstvi vam ochotne pomuze poradensky tym Bosch.
V pripadé veskerych otazek a objednávek nahradnich dilu bezpodminécné uvedte 10mistné vecné cislo podle typového stitku vyrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si mužete objednat opravu Vašeho stroje nebo nahradni díly online.
Obsažene lithium-iontove akumulatory podlehaji pozadavkum zákona o nebezpečnych nákladech. Tyto akumulatory mohou být bez dalšich podminek prepravovany uživatelem po silnici.
Při zasiláni prostrefnictvím tretí osoby (např.: letecká
préprava nebo spedice) je třeba brát zřetel na zvlástné
požadavky na baleni a oznaceni. Zde musí byt pri pripravě
zásilky nezbytné prizvan expert na nebezpečné náklady.
Akumulátryzasilejte pouze tehyd,Pokud je teleso
neposkozené. Otevřné kontakty prelepte lepicí paskou a
akumulator zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte prosim také prfpadne dalí národní predpisy.
Zpracováni odpadù
Zahrdní nařadi, akumúlátory, príslušenstvá
obaly mají BYT dodány k opétovnému
zhodnoceni neposkožujćimu zivotni prostřédi.
Nevyhazujte zahrdní nařadi a akumúlátory/
baterie do domovnivo odpadu!
Pouze pro zeme EU:
Podle evropske smernice 2012/19/EU museji byt neupotrebitelna elektricka a elektronicka zaizeni a podle evropske smernice 2006/66/ES vadne nebo opotrebované akumulatory/baterie oddelenh shromazdemy a dodany k opetovnemu zhodnocen i neposkozujicimu zivotni prostredi.
Akumulatory/baterie:
Li-ion:
Dbejt prosim upozorneni v odstavci Preprava.
Slovencina
Bezpečnostné pokyny
Pozor! Starostlivo si prečitajte pokyny uvedenié v nasledujúcom,texte. Dókladne sa oboznámte s obslužnými prvkami a so správnym použivaním tohto vyrobku. Návod na použivanie si laskavo starostlivo
uschovajte na neskorsie použivanie.
Záhradnicke náradie vypnite a uvol'nite odpojovač elektrického obvodu pred každou
udrbou alebo pred kazdym cistenim, alebo vzdy vtedy, ked' zahradnicke naradie nechavate hoci len na kraku chvilu bez dozoru.
Tato nabijačka je vybavená bezpečnostným transformátorom.
Na cistenie tohto zahradneho naraia nepouzivaje vysokocistic ani zahradnu hadicu.
tlakovy
Skontrolujte priestor, v ktorom sa bude produkt použivat, cisav nom nenacha
ostrych nozov, používajte vždy zahradnicke pracovné rukavice.
Postarajte sa o to,aby boli vsetky matice,zavrtané skrutky a ostatné skrutky dobre utiahnute,aby bol zarucená bezpecná praca náradia.
Pravidelne kontrolujte stav a opotrebovanie zberacieho kõsa na travu.
Pravidelne kontrolujte stav a opotrebovanie zberacieho kõsa na travu.
Kontrolujte pravidelne svoje zahradne náradie a ke'd zistite, ze niedtoré suciastky su opotrebované alebo poškodené,preventivne ich kvoli vlastnej bezpečnosti vymente.
Použivajte vylučne rezacie noze, ktoré su urcené pre dané náradie.
Postarajte sa o to, aby boli pouzité originale nahradné suciastky značky Bosch.
Pred odlozenim zahradného náradia sa postarajte o to, aby bolo náradie Čisté a bez zvyškov materialu. V pripadé potreby ho vyčistite makkou suchou kefou.
Bezpečnostné poukyny pre nabijačky
Nasledujuce symbolu su pre citantie a pochopenie tohto Navodu na pouzivanie velmi dolezite. Dobre si tieto symbola ich vyznamy zapamatajte. Správa interpretácia tychto symbolov Vám bude pomáhat pristroj lepsie a bezpečnejsie použivat.
| Symbol Význam | |
| ↑ | Smer pohybu |
| Smer reakcie | |
Symbol Vyznam
Používajte ochranné pracovné rukavice
Hmotnost
Zapnutie
Vypnutie
Dovolená manipulácia
Vyhodnota hodnota hladiny hluku A toto naradia je typicky:
| -Hladina akustické-ho tlaku | dB(A) | 73 73 73 73 | ||
| -Hladina akustické-ho vykonu | dB(A) | 87 87 87 87 | ||
| -Nepresnost' mera-nia K | dB | \( = 2,5 = 2,5 = 2,5 = 2,5 \) | ||
| Celković hodnoty vibracijah (suma vektorov troch smerov) a nepresnost' merania K zistované podl'ana normy EN 60335-2-77 | ||||
| -Hodnota emisie vibracij \( a_n \) | \( m/s^2 \) | \( < 2,5 < 2,5 < 2,5 < 2,5 \) | ||
| -Nepresnost' mera-nia K | \( m/s^2 \) | \( = 1,5 = 1,5 = 1,5 = 1,5 \) | ||
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| 3600 HB9 802 | 3600 HB9 803 | 3600 HB9 606 | 3600 HB9 901 | |
| 3600 HB9 872 |
Informáce o emisi hlucnosti zistovane podla normy EN 60335-2-77
Vyhodnota hodnota hludiny hluku A tohto naradia je typicky:
| -Hladina akustické-ho tlaku | dB(A) | 73 73 73 73 | ||
| -Hladina akustické-ho vykonu | dB(A) | 87 87 87 87 | ||
| -Nepresnost mera-nia K | dB | =2,5=2,5=2,5=2,5 |
| Celkové hodnoty vibrácić ah (suma vektorov troch smerov) a nepresnost merania K zistované podl'ana normy EN 60335-2-77 | ||
| -Hodnota emisie vibrácića | m/s2 | <2,5 <2,5 <2,5 <2,5 |
| -Nepresnost mera-nia K | m/s2 | =1,5 =1,5 =1,5 =1,5 |
Montáž a prevázka
| Nabijanie nie je możné | Kontakty akumulátora su znečisténo Očistite kontakty akumulátora; například viac-násobnýmzasunutím a vysunutim akumulátora, pripadne akumulátorvyměte za nový | |
| Akumulátor je poškodený Akumulátor vyměnte za nový | ||
| Indikácia nabijania aku-mulátora na nabijačke nesvieti | Zástrčka nabijačky nie je (nie je správné)zasunu-tá do zásuvky | Zástrčku sietovej šnúryzasuťe do zásuvky (úpl-ne) |
| Zásuvka, sietová šnúra alebo nabijačka je po-škodená | Skontrolujte sietové napátie, nabijačku dajte pripadne preskúšaf v autorizovanej servisnej opravovni ručného elektrického náradia Bosch | |
Udrzba a servis
Vyrazne skrátena prevadzková doba akumulátoro po jeho dobití signalizuje, ze akumulátor je opotrebovaný a treba ho vymenit za nový.
Zákaznicka sluzba a poradenstvo ohladom použitia
Neodhadzujte opotrebované zahradnicke nár die ani akumulatory/batérié do komunálneho odpadu!
Len pre krajiny EU:
Pod'auropsej smernice 2012/19/EU sa musia nepouzi-telne ruene elektricke a elektronicke pristoje (elektrospotrebie) a pod'auropsej smernice 2006/66/ES sa musia poskodené alebo opotrebované akumulatory/batérié zbiera'separovane a treba ich davaf na recyklaciu zodpovedajucu ochrane zivotného prostredia.
