AdvancedRotak 36660 - Ruohonleikkuri BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton ruohonleikkuri
Merkki	Bosch
Malli	AdvancedRotak 36660
Nimellisjännite	36 V (litiumioniakku)
Leikkuuleveys	42 cm
Leikkuukorkeus	25–80 mm (säädettävä)
Keräyssäiliön tilavuus	50 L
Paino (akun kanssa)	16,5 kg
Akkutyyppi	Litiumioni (yhteensopiva Bosch 36 V)
Suositeltu akkukapasiteetti	2,0 Ah – 6,0 Ah
Toiminta-aika (akusta riippuen)	enintään 750 m² 6,0 Ah akulla
Äänenpainetaso	73 dB(A)
Äänitehotaso	87 dB(A)
Tärinä	< 2,5 m/s²
Päätoiminnot	Leikkaus, lehtien keruu, keskusleikkuukorkeudensäätö, taitettava ohjaustanko
Huolto	Puhdistus pehmeällä ja kuivalla harjalla; vaihda terät (vääntömomentti 27 Nm)
Käyttölämpötila	+5 °C – +50 °C
Latauslämpötila	0 °C – +45 °C
Kosteus	Älä käytä sateella
Varaosat	Terät, akut, laturi; saatavana verkossa (Bosch)
Takuu	Kysy Bosch-huollosta

Usein kysytyt kysymykset - AdvancedRotak 36660 BOSCH

Mikä on AdvancedRotak 36660 -ruohonleikkurin toiminta-aika?

Toiminta-aika riippuu akun kapasiteetista. 2,0 Ah akulla voit leikata jopa 250 m²; 4,0 Ah akulla jopa 500 m²; ja 6,0 Ah akulla jopa 750 m². Nämä arvot koskevat hienoa ja kuivaa ruohoa leikkuukorkeudella 4 cm.

Kuinka leikkuukorkeus säädetään?

Leikkuukorkeus säädetään helposti keskuspyörällä. Se on säädettävissä 25–80 mm portain. Katso lisätietoja käsikirjan kuvasta D.

Mitä akkutyyppiä tämän ruohonleikkurin kanssa käytetään?

Käytä ainoastaan alkuperäisiä Bosch-litiumioni-36 V -akkuja. Muiden merkkien akut voivat vahingoittaa laitetta tai aiheuttaa onnettomuuksia. Suositellut kapasiteetit ovat 2,0 Ah, 4,0 Ah tai 6,0 Ah.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista ensin, että akku on ladattu ja oikein asetettu. Varmista, että katkaisija on kytkettynä. Jos akku on liian kuuma tai kylmä, anna sen palautua huoneenlämpöön. Jos ongelma jatkuu, ota yhteyttä Bosch-huoltoon.

Voiko ruohonleikkuria käyttää sateessa?

Ei, työkalua ei saa käyttää sateella tai märällä ruoholla. Vesi voi tunkeutua laitteeseen ja aiheuttaa sähköiskun tai vahingoittaa osia. Odota, että ruoho on kuiva.

Kuinka ruohonleikkuri puhdistetaan?

Ennen puhdistusta sammuta laite, poista akku ja keräyssäiliö. Poista ruohojäämät pehmeällä ja kuivalla harjalla. Älä koskaan käytä painepesuria tai puutarhaletkua. Käytä puutarhahanskoja.

Kuinka terät vaihdetaan?

Sammuta laite ja poista akku. Käytä suojakäsineitä. Irrota keskusruuvi (kiristysmomentti 27 Nm) ja vaihda terä Bosch-alkuperäisterään. Kiristä ruuvi suositeltuun momenttiin. Katso käsikirjan kuvaa K.

Voiko akun ladata milloin tahansa?

Kyllä, litiumioniakun voi ladata osittain ilman, että sen käyttöikä lyhenee. Älylaturi hallitsee latausta optimaalisesti. Akku kannattaa ladata täyteen ennen ensimmäistä käyttökertaa.

Mikä on suositeltu säilytyslämpötila?

Säilytä ruohonleikkuri ja akku kuivassa paikassa lämpötilassa -20 °C – +50 °C. Akun optimaalinen säilytyslämpötila on 5 °C. Vältä akun jättämistä autoon kesällä.

Mistä löydän varaosat ja huoltopalvelun?

Varaosat (terät, akut, laturit) ovat saatavilla verkkosivustolta www.bosch-pt.com. Ranskan huoltopalvelua varten ota yhteyttä Bosch-asiakaspalveluun numerossa 09 70 82 12 99 tai sähköpostitse osoitteeseen [e-mail].

KÄYTTÖOHJE AdvancedRotak 36660 BOSCH

Huomio! Lue seuraavat ohjeet tarkasti. Tutustu tuotteen käyttöelementteihin ja asianmukaiseen käyttöön. Säilytä käyttöohje huolellisesti myöhempää käyttöä varten.

Puutarhalaitteessa olevien tunnuskuvien selitykset

Yleiset varoitusohjeet.

Lue käyttöohje huolellisesti.

Varmista, että sivulle sinkoutuvat vieraat esineet eivät loukkaa lähellä seisovia ihmisiä.

Varoitus: Pidä turvallinen etäisyys tuotteeseen sen ollessa toiminnassa.

Varoitus: Pidä turvallinen etäisyys tuotteeseen sen ollessa toiminnassa.

Varoitus: Älä koskaan kosketa pyöriviä teriä. Terät ovat teräviä. Suojaa varpaasi ja sormesi, ettet menettäisi niitä.

Ei sovelleta.

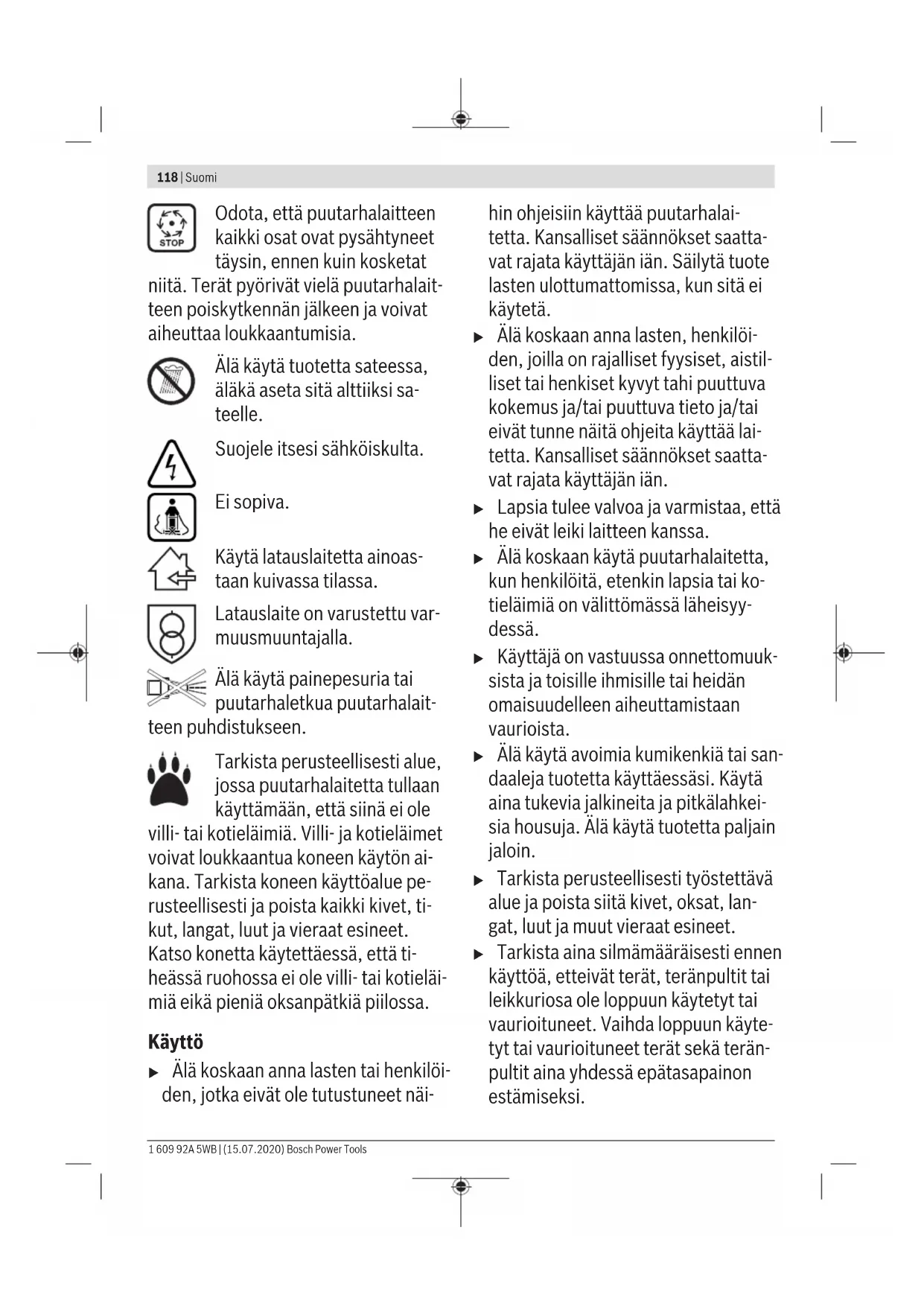

Odota, että puutarhalaitteen kaikki osat ovat pysähtyneet täysin, ennen kuin kosketat niitä. Terät pyörivät vielä puutarhalaitteen poiskytkennän jälkeen ja voivat aiheuttaa loukkaantumisia.

Odota, että puutarhalaitteen kaikki osat ovat pysähtyneet täysin, ennen kuin kosketat

Niitto. Terät pyörivät vielä puutarhalaitteen poiskytkennän jälkeen ja voivat aiheuttaa loukkaantumisia.

Ei sovelleta.

Suojele itsesi sähköiskulta.

Eisopiva.

Käytä latauslaitetta ainoastaan kuivassa tilassa.

Latauslaite on varustettu varmuusmuuntajalla.

Älä käytä painepesuria tai puutarhaletkua puutarhalaitteen puhdistukseen.

Tarkista perusteellisesti alue, jossa puutarhalaitetta tullaan käyttämään, että siinä ei ole

villi- tai kotieläimiä. Villi- ja kotieläimet voivat loukkaantua koneen käytön aikana. Tarkista koneen käyttöalue perusteellisesti ja poista kaikki kivet, tikut, langat, luut ja vieraat esineet. Katso konetta käytettäessä, että tiheässä ruohossa ei ole villi- tai kotieläimiä eikä pieniä oksanpätkiä piilossa.

Käyttö

Älä koskaan anna lasten tai henkilöiden, jotka eivät ole tutustuneet näi-

hin ohjeisiin, käyttää puutarhalaitetta. Kansalliset säännökset saattavat rajoittaa käyttäjän ikää. Säilytä tuote lasten ulottumattomissa, kun sitä ei käytetä.

Älä koskaan anna lasten, henkilöiden, joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt taikka puuttuva kokemus ja/tai puuttuva tieto ja/tai eivät tunne näitä ohjeita, käyttää laitetta. Kansalliset säännökset saattavat rajoittaa käyttäjän iän. Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteen kanssa. Älä koskaan käytä puutarhalaitetta, kun henkilöitä, etenkin lapsia tai kotieläimiä, on välittömässä läheisyydessä. Käyttäjä on vastuussa onnettomuuksista ja toisille ihmisille tai heidän omaisuudelleen aiheuttamistaan vaurioista. Älä käytä avoimia kumikenkiä tai sandaaleja tuotetta käyttäessäsi. Käytä aina tukevia jalkineita ja pitkälahkeisia housuja. Älä käytä tuotetta paljain jaloin. Tarkista perusteellisesti työstettävä alue ja poista siitä kivet, oksat, langat, luut ja muut vieraat esineet. Tarkista aina silmämääräisesti ennen käyttöä, etteivät terät, teränpultit tai leikkuriosa ole loppuun käytetyt tai vaurioituneet. Vaihda loppuun käytetyt tai vaurioituneet terät sekä teränpultit aina yhdessä epätasapainon estämiseksi.

Käytä laitetta vain valoisaan aikaan tai hyvässä keinovalossa. Älä työskentele ruohonleikkurin kanssa huonoissa sääolosuhteissa, etenkin ukonilman lähestyessä. Vältä puutarhalaitteen käyttöä märässä ruohossa. Kävele aina rauhallisesti, älä koskaan juokse. Älä koskaan käytä puutarhalaitetta, jos suojalaitteet tai suojukset ovat viallisia tai ilman turvalaitteita, kuten esimerkiksi silpunohjainta ja/tai ruohonkeruusäiliötä. Suosittelemme käyttämään kuulonsuojaimia itsesi suojaamiseksi. Älä käytä tuotetta, jos olet väsynyt tai sairas taikka alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Käyttö rinteessä saattaa olla vaarallista:

• Älä koskaan leikkaa erityisen jyrkissä rinteissä.
• Varmista aina tukeva askellus kaltevalla pinnalla ja märässä ruohossa.
• Leikkaa kaltevissa pinnoissa poikittain rinteeseen nähden, älä koskaan ylös-alas.

Ole erityisen varovainen suunnanmuutoksissa rinteissä.

Ole äärimmäisen varovainen, kun liikut taaksepäin tai vedät puutarhalaitetta. Työnnä leikatessa aina puutarhalaitetta eteenpäin, äläkä koskaan vedä sitä kehoasi kohti.

Terien täytyy olla pysähdyksissä, kun puutarhalaitetta tulee kallistaa kuljetusta varten, jos joutuu ylittämään pintoja, joissa ei ole ruohoa, tai siirrä puutarhalaite työstettävälle alueelle tai siitä pois. Älä kallista puutarhalaitetta moottoria käynnistettäessä. Käynnistä puutarhalaite käyttöohjeessa neuvotulla tavalla ja varmista, että jalkasi ovat riittävän kaukana teristä. Älä pidä käsiä tai jalkoja lähellä pyöriviä osia tai niiden alla. Pysy puutarhalaitteen kanssa työskentelyn aikana etäällä ruohon poistovyöhykkeestä. Älä koskaan nosta tai kanna puutarhalaitetta moottorin käydessä. Tarkista, että puutarhalaite varastoinnissa seisoo kaikki 4 pyörää alustaa vasten. Nosta puutarhalaitetta ainoastaan käsikahvasta. Käsittele käsikahvaa varoen. Älä tee mitään muutoksia laitteeseen. Luvattomat muutokset voivat vaikuttaa laitteesi turvallisuuteen ja johtaa voimakkaampaan meluun ja värinään sekä huonoon tehoon.

Lehtien keräily

Lehtien keräilytera on muotoiltu niin, että se pystyy nostamaan ylös syksyn lehtiä nurmikostasi. Jotta tämä toiminto johtaisi parhaaseen mahdolli

seen tulokseen, on noudatettava seuraavaa:

• Kerää lehtiä ainoastaan suurimmalla leikkuukorkeudella.
• Kerää lehtiä ainoastaan nurmikoltasi. Tarkista työalue ennen lehtien keräämistä ja varmista, että ihmiset, kotieläimet, lasiesineet ja autot ovat etäällä.

Irrota virtapiirin katkaisin

- Aina kun poistut puutarhalaitteen luota. - Ennen tukosten poistamista. Tarkistaessasi tai puhdistaessasi puutarhalaitetta tai tehdessäsi puutarhalaitteeseen kohdistuvia töitä. Törmättyäsi vieraaseen esineeseen; tarkista välittömästi puutarhalaitteen mahdolliset vauriot ja anna kunnostaa se tarvittaessa. - Jos puutarhalaite alkaa täristä poikkeuksellisesti (tarkista heti).

Huolto

Käytä aina puutarhakäsineitä, kun työskentelet terävien terien parissa tai läheisyydessä. Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä kiinnitys, jotta turvallinen työskentely puutarhalaitteen kanssa olisi taattu. Tarkista säännöllisesti ruohonkokoojasäiliön kunto ja kuluneisuus. Tarkista säännöllisesti ruohonkokoojasäiliön kunto ja kuluneisuus.

Tarkista tuote ja vaihda varmuuden vuoksi kaikki loppuun kuluneet tai vaurioituneet osat uusiin. Käytä ainoastaan puutarhalaitteeseen tarkoitettuja leikkuuteriä. Varmista, että vaihto-osat ovat Bosch-tuotantoa. Varmista ennen puutarhalaitteen varastointia, että se on puhdas eikä siinä ole leikkuujäänteitä. Puhdista tarvittaessa pehmeällä kuivalla harjalla.

Ohjeita akun optimaaliseen käsittelyyn

Varmista, että puutarhalaite on kytketty pois päältä ja virtapiirin katkaisin irrotettu, ennen kuin asennat akun. Akun asennus puutarhalaiteeseen, jonka käynnistyskytkin on käyntiasennossa, altistaa onnettomuuksille. Käytä ainoastaan kyseiseen puutarhalaiteeseen tarkoitettuja Bosch-akkuja. Muiden akkujen käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. Älä avaa akkua. Oikosulkuvaara.

Suojaa akku kuumuudelta, esim. myös pitkäaikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. Muuten syntyy räjähdysvaara.

▶ Pidä irrallista akkua loitolla paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. Jos akku vaurioituu tai sitä käytetään asiaankuulumattomalla tavalla, saattaa siitä purkautua höyryjä. Tuuleta alue ja hakeudu lääkäriin, mikäli oireita ilmaantuu. Höyryt voivat ärsyttää hengitysteitä. Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituksen. ▶ Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa akkua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen. Älä oikosulje akkua. Syntyy räjähdysvaara. Suojaa akku kosteudelta ja vedeltä. Säilytä akku vain lämpötilassa -20°C ... 50°C. Älä esimerkiksi jätä akkua kesällä makamaan autoon.

▶ Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä.

Latauslaitteiden turvallisuusohjeet

Lue kaikki turva- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää käyttöä varten.

Käytä latauslaitetta ainoastaan, jos täysin pystyt arvioimaan ja hallitsemaan rajoituksetta kaikkia toimintoja tai olet saanut vastaavia ohjeita.

Älä koskaan anna lasten, henkilöiden, joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt tai puuttuva kokemus ja/tai puuttuva tieto ja/tai eivät tunne näitä ohjeita, käyttää latauslaitetta. Kansalliset säännökset saattavat rajata käyttäjän iän. Pidä lapsia silmällä. Täten varmistat, etteivät lapset leiki latauslaitteen kanssa. Lataa vain Boschin litiumioniakkuja, joiden kapasiteetti on vähintään 2,0 Ah (vähintään 10 akkukennoa). Akkujännitteen tulee vastata latauslaitteen akkujännitettä. Älä lataa ei-ladattavia paristoja. Muutoin syntyy tulipalo- ja räjähdysvaara.

Pidä sähkötyökalu pois sateesta ja kosteudesta. Veden tunkeutuminen latauslaitteen sisään kasvattaa sähköiskun riskiä.

Pidä latauslaite puhtaana. Lika aiheuttaa sähköiskuvaaran. Tarkista latauslaite, johto ja pistotulppa ennen jokaista käyttökertaa. Älä käytä latauslaitetta, jos havaitset vaurioita. Älä avaa latauslaitetta itse. Anna vian korjaus vain valtuutetun sähköasentajan tehtäväksi, joka käyttää vain alkuperäisiä varaosia. Viallinen

latauslaite, johto ja pistotulppa aiheuttavat sähköiskuvaaran.

Älä käytä latauslaitetta herkästi syttyvällä alustalla (esimerkiksi paperi, tekstiilit, jne.) tai palonarassa ympäristössä. Palovaara, koska latauslaite kuumenee latauksen aikana. Älä peitä latauslaitteen tuuletusrakoja. Muuten latauslaite voi ylikuumentua ja toimia virheellisesti. Korkeampaa sähköturvallisuutta varten suosittelemme käyttämään vikavirtakytkintä, jonka laukaisuvirta on korkeintaan 30 mA. Testaa vikavirtakytkin aina ennen käyttöä.

Tunnusmerkit

Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemisessa ja ymmärtämisessä. Paina mieleesi tunnusmerkit ja niiden merkitys. Kun tunnusmerkit muistetaan tulkita oikein, se tehostaa laitteen parempaa ja turvallisempaa käyttöä.

Tunnusmerkki Merkitys
	Liikesuunta
	Reaktiosuunta
	Käytä suojakäsineitä
	Paino
	Käynistys
	Poiskytkentä
	Sallittu käsittely
	Kielletty menettely
CLICK	Kuuluva äni
	Lisälaitteet/varaosat

Määräystenmukainen käyttö

Puutarhalaite on tarkoitettu ruohonleikkuuseen yksityisalueella.

Puutarhalaite ei ole tarkoitettu pensaiden leikkuuseen, viimeistelyleikkuuseen, silppumiseen jne.

Puutarhalaite on tarkoitettu nurmikon leikkuuseen kehon korkeudella.

122 | Suomi

Tekniset tiedot

Ruohonleikkuri AdvancedRotak		36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Tuotenumero		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 6073 600 HB9 7023 600 HB9 771
Nimellisjännite V 36 36 36 36
Teräkotelon le-veys	cm 42 42 42 46
Leikkuukorkeus mm 25 - 80 25 - 80 25 - 80 25 - 80
Ruohonkokooja-saïlioni tilavuus	150 50 50 50
PainoEPTA-Procedure01:2014 mu-kaan	kg 17,5 16,5 17,5 17,5
Sarjanumero katso ruohonleikkurin tyyppikilvestä
sallittu ympäristölmpötila
- ladattaessa °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45
-käytön aikana °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
-varastoinnissa °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Akku Li-ioni Li-ioni Li-ioni Li-ioni
Nimellisjännite V 36 36 36 36
Tuotenumero/kapasiteetti
-2 607 336913/1 607 A3502V	Ah -	2 x 2,0 -	-
-2 607 336915/2 607 337047	Ah	4,0 -	4,0	4,0
-1 607 A35058	Ah -	--	-
Akkukennojen lukumäärä
-2 607 336913/1 607 A3502V		-10 -	-
-2 607 336915/2 607 337047		20 - 20 20
-1 607 A35058		--	--

Kaikki tässä ohjeessa olevat arvot on mitattu käyttöä varten alle tai tasan 2000 metriä merenpinnan korkeuden yläpuolella.

Ruchonleikkuri		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Tuotenumero		3 600 HB9 802	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
		3 600 HB9 872
Nimellisjännite	V	36	36	36	36

Suomi | 123

Ruohonleikkuri Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Teräkotelon leveys cm 46 46 42 46
Leikkuukorkeus mm 25 - 80 25 - 80 25 - 80 25 - 80
Ruohonkokoojasäällö ntila-vuus	150 50 50 50
Paino EPTA-Procedure01:2014 mukaan	kg 17,5 17,5 17,5 17,5
Sarjanumero katso ruohonleikkurin typpikilvestä
sallittu ympäristölmpötila
- ladattaessa °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- käytön aikana °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- varastoinnissa °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Akku Li-ioni Li-ioni Li-ioni Li-ioni
Nimellisjännite V 36 36 36 36
Tuotenumero/kapasiteetti
- 2 607 336 913/1 607 A35 02V	Ah	-	-	-	-
- 2 607 336 915/2 607 337 047	Ah	-	-	2 x 4,0	2 x 4,0
- 1 607 A35 058	Ah	6,0	6,0	-	-
Akkukennojen lukumäärä
- 2 607 336 913/1 607 A35 02V		-	-	-	-
- 2 607 336 915/2 607 337 047		-	- 20 20
- 1 607 A35 058		20 20	-	-

Kaikki tässä ohjeessa olevat arvot on mitattu käyttöä varten alle tai tasan 2000 metriä merenpinnan korkeuden yläpuolella.

Latauslaite		AL 3620 CV	AL 36V-20
Tuotenumero	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Latausvirta	A	2,0	2,0
Latausaika (akku purkautunut)
- 2,0 Ah akku	min	65	65
- 4,0 Ah akku	min	125	125
- 6,0 Ah akku	min	185	185
Paino EPTA-Procedure 01:2014 mukaan	kg	0,55	0,55
Sujoausluokka		☐/II	☐/II

Melu-/tärinätiedot

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Melupäästöarvot määritetty EN 60335-2-77 mukaan

124 | Suomi

	AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak36-750
	3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 6073 600 HB9 7023 600 HB9 771
Laitteen typpillinen A-painotettu änen painetaso on:
- Äänen painetaso dB(A)	73 73 73 73
- Äänen tehotaso dB(A)	87 87 87 87
- Epätarkkuus K dB	= 2,5 = 2,5 = 2,5 = 2,5
Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja epätarkkuus K mitattuna EN 60335-2-77 mukaan
- Värähtelynmis-sioarvo \( a_h \)	\( m/s^2 \)	< 2,5 < 2,5 < 2,5 < 2,5
- Epätarkkuus K m/s	2	= 1,5 = 1,5 = 1,5 = 1,5
	AdvancedRotak 36-850	AdvancedRotak 36-890	AdvancedRotak 36-905	AdvancedRotak 36-950
	3 600 HB9 8023 600 HB9 872	3 600 HB9 8033 600 HB9 6063 600 HB9 901

Melupäästöarvot määritetty EN 60335-2-77 mukaan

Laitteen tyypillinen A-painotettu äänen painetaso on:

- Äänen poinvas dB(A)	73 73 73 73
- Äänen tehotas dB(A)	87 87 87 87
- Epätarkkuus K dB	= 2,5 = 2,5 = 2,5 = 2,5
Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja epätarkkuus K mitattuna EN 60335-2-77 mukaan
- Värähtelynmis-sioarvo an	m/s2	< 2,5 < 2,5 < 2,5 < 2,5
- Epätarkkuus Km/s	2	= 1,5 = 1,5 = 1,5 = 1,5

Asennus ja käyttö

Tehtävå Kuva Sivu
Vakiovarusteet4)	A 367
Sankakahvan ylöskäntäminen	B 368
Työkorkeuden asetus
Ruohonkokoojasällön asennus/irrotus C 369
Leikkuukorkeuden asetus D 370
Akun asennus E 370
Käytto	F 371
- Asenna virtapiirin katkaisin
- Käynnistä
- Leikkaa
- Pysäytä
- Poista virtapiirin katkaisin
Akun irrotus G 372
Työskentelyohje "leikkuu"	H 373
Kokoojasällön tayttöasteen osoitus	I 374
tyhjä/täynnä
Sankakahvan kokoontaitto	J 375
Teränhoito/teränvaihto	K 376

Tehtävä Kuva Sivu

Lisälaitteen valinta L 376

A) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.

Käyttöönotto

Turvallisuussyistä

Huomio! Pysäytä puutarhalaite, irrota virtapiirin katkaisin ja poista akku, ennen kuin suoritat säätö- tai puhdistustöitä. Sama sääntö pätee, jos liitäntäjohto on vaurioitunut, leikattu tai sotkeutunut. ▸ Terät pyörivät vielä muutaman sekunnin sen jälkeen, kun puutarhalaite on sammutettu. ▸ Varoitus: Älä kosketa pyörivää leikkuuterää.

Akun lataus

Akku on varustettu lämpötilanvalvonnalla, joka sallii lataamisen vain akun lämpötilan ollessa alueella 0°C - 35°C. Täten akulle saavutetaan pitkä käyttöikä.

Ohje: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho olisi taattu, tulee akku ladata täyteen latauslaitteessa ennen ensimmäistä käyttöä.

Litiumioniakkua voidaan ladata milloin vain lyhentämättä sen elinikää. Latauksen keskeytys ei vaurioita akkua.

Lithiumioniakku on suojattu elektronisella kennojen suojauksella "Electronic Cell Protection (ECP)" syväpurkautumisen estämiseksi. Jos akku on päässyt purkautumaan, suojakytkin kytkee laitteen pois päältä: Puutarhalaite ei toimi enää.

Älä paina käynnistyskytkintä enää sähkölaitteen automaattisen poiskytkennän jälkeen. Akku voi vaurioitua.

Noudata käytöstä poistetun akun hävitysohjeita.

Akun asennus ja irrotus

Ohje: Jos sopimattomia akkuja käytetään, se saattaa johtaa vikatoimintoihin tai laitteen vaurioitumiseen.

Aseta ladattu akku paikoilleen. Varmista, että akku on asennettu oikein.

Poista akku laitteesta painamalla akun vapautuspainiketta ja vetämällä akku ulos.

Lataustapahtuma

Lataustapahtuma alkaa heti, kun latauslaitteen verkkopistotulppa liitetään pistorasiaan ja akku samalla asetetaan latauslaitteeseen.

Älykkään lataustoiminnan ansiosta akun lataustila tunnistetaan automaattisesti ja akku ladataan aina optimaalisella latausvirralla huomioiden akun lämpötila ja jännite.

Täten akkua säästetään ja se pysyy latauslaitteessa aina täydessä latauksessa.

Latauslaitteen (AL 3620 HV/ AL 3640 CV/ AL 36V-20) näyttöelementtien merkitys

Pikalataus

Pikalataustapahtumasta ilmoitetaan vilkkuvalla vihreällä akun latauksen merkkivalolla.

Akun näyttöelementti: Lataustapahtuman ai

Kun akkuun kytketään virta, kolme vihreää LEDiä syttyy peräkkäin ja sammuu hetkeksi. Akku on täysin ladattu, kun kolme vihreää LEDiä palaa pysyvästi. Noin 5 minuuttia sen jälkeen, kun akku on täysin ladattu, kolme vihreää LEDiä sammuu uudelleen.

Ohje: Pikalataus on mahdollinen vain, jos akun lämpötila on sallitulla latauslämpötila-alueella, katso kappaletta "Tekniset tiedot".

Akku ladattu

Akun latauksen vihreän LEDin pysyvä valo osoittaa, että akku on ladattu täyteen. Lisäksi kuuluu noin 2 sekunnin aikana merkkiääni, joka viestittää akun olevan täysin ladattu.

ääni, joka viestittää akun olevan täysin ladattu.

Akun voi tällöin heti ottaa käyttöön.

Ilman asennettua akkua jatkuva valo akun latauksen merkkivalossa osoittaa, että pistotulppa on liitetty pistorasiaan ja latauslaite on käyttövalmis.

Akun lämpötila on alle 0 °C tai yli 45 °C

Jatkuvasti palava akun punainen latauksen merkkivalo ilmoittaa, että akun lämpötila on sallitun latauslämpötila-alueen ulkopuolella,

katso luku "Tekniset tiedot". Heti, kun sallittu lämpötila-alue

on saavutettu, latauslaite kytkee automaattisesti pikalataukseen.

Jos akku on sallitun latauslämpötila-alueen ulkopuolella, syttyy akun punainen LED, kun se asennetaan latauslaitteeseen.

Lataus ei ole mahdollinen

Jos lataustapahtuman aikana syntyy muu häiriö, osoitetaan se tämän LED-näytön punaisella vilkkuvalolla.

Lataustapahtumaa ei voi käynnistää, eikä akun lataaminen ole mahdollista (katso kappale "Vianetsintä").

Latausohjeita

Jatkuvassa käytössä tai usean peräkkäisen tauottoman latausjakson aikana saattaa latauslaite lämmetä. Tämä on kuitenkin vaaratonta, eikä se viittaa latauslaitteessa olevaan tekniseen vikaan.

Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuun käytetty ja täytyy vaihtaa uuteen.

Ota huomioon seuraavat ohjeet.

Akun jäähdytys (Active Air Cooling)

Latauslaitteen sisäänrakennettu tuuletinkäyttö valvoo asennetun akun lämpötilaa. Jos akun lämpötila on yli 30°C, akku jäähdytetään optimaaliseen lämpötilaan tuulettimen avulla. Kytketty tuuletin aiheuttaa tuuletinkohinaa.

Jos tuuletin ei toimi, akun lämpötila on optimaalisessa latauslämpötilassa tai tuuletin on rikki. Tässä tapauksessa akun latausaika pitenee.

Työskentelyohjeita

Akun latauksen merkkivalo

Akussa on latauksen valvontanäyttö, joka osoittaa akun varaustilan. Latauksen valvontanäytössä on 3 vihreää LED:iä.

Käynnistä lataustilan näyttö painamalla lataustilan näytön painiketta. Noin 5 sekunnin kuluttua lataustilan näyttö sammuu itsestään.

Lataustilaa voidaan tarkistaa myös akun ollessa irrotettuna.

LED-merkkivalo Akun kapasiteetti

3 vihreää LED palaa jatkuvasti ≥ 2 / 3

2 vihreää LED palaa jatkuvasti ≥ 1 / 3

1 vihreä LED palaa jatkuvasti ≤ 1/3

1 vihreä LED vilkkuu Varalla

Jos painiketta painettaessa ei yhtään LEDiä syty, on akku viallinen, ja se täytyy vaihtaa.

Turvallisuussyistä voidaan akun lataustilan tarkistus suorittaa vain puutarhalaitteen ollessa pysähdyksissä.

Lataustapahtuman aikana akun kolme vihreää LEDiä syttyvät peräkkäin ja sammuvat hetkeksi. Akku on täysin ladattu, kun kolme vihreää LEDiä palaa pysyvästi. Noin 5 minuuttia sen jälkeen, kun akku on täysin ladattu, kolme vihreää LEDiä sammuu uudelleen.

Akun lämpötilanvalvonnan näyttö

Lämpötilanvalvonnan punainen LED viestittää, että akku tai puutarhalaitteen elektroniikka (asennetulla akulla) ei ole parhaalla lämpötila-alueella. Tässä tapauksessa puutarhalaite ei toimi tai toimii vajaalla teholla.

Akun lämpötilanvalvonta

Punainen LED vilkkuu painettaessa painiketta tai käynnistyskytkintä (asennetulla akulla): Akun lämpötila on sallitun käyttölämpötila-alueen ulkopuolella.

Yli 70 °C lämpötilassa akku kytkeytyy pois, kunnes se jälleen saavuttaa sallitun lämpötila-alueen.

Puutarhalaitteen elektroniikan lämpötilanvalvonta

Punainen LED palaa pysyvästi, kun käynnistyskytkintä painetaan: Puutarhalaitteen elektroniikan lämpötila on alle 5 °C tai yli 75 °C

Yli 90 °C lämpötilassa puutarhalaitteen elektroniikka kytkeytyy pois, kunnes se jälleen saavuttaa sallitun lämpötila-alueen.

Leikkuuteho (akun käyttöaika)

Leikkuuteho (akun käyttöaika) riippuu nurmikon ominaisuuksista, ruohon tiheydestä, kosteudesta, pituudesta ja leikkuukorkeudesta.

Puutarhalaitteen tiheä käynnistys ja pysäytys ruohonleikkuun aikana vähentää niin ikään leikkuutehoa (akun käyttöaikaa).

Leikkuutehon (akun käyttöajan) optimoimiseksi on suositeltavaa leikata nurmikko useammin, suurentaa leikkuukorkeutta ja liikkua kohtuullisella nopeudella.

Alla esitetty esimerkki osoittaa leikkuukorkeuden ja leikkuutehon yhteyden kolmen akun puitteissa.

Leikkuuolosuhteet

Hyvin ohut, kuiva ruoho

Leikkuuteho
2,0 Ah akku 250 m	2sti
4,0 Ah akku 500 m	2sti
6,0 Ah akku 750 m	2sti

Käyttöajan pidentämiseksi voit hankkia lisäakun Bosch-puutarhatuotteiden sopimusmyymälän kautta.

Vianetsintä

Oire Mahdolliset syyt Korjaustoimenpide

Moottori ei käynnisty Puutarhalaitteen sisäissä johdotukssessa vika Känny Bosch-sopimushuollon puoleen
	Akku on purkautunut Lataa akku
	Akku on liian kylmä/liian kuuma Anna akun lämmetä/jäähtyä
	Ruoho on liian pitkä Suurin sallittu ruohon korkeus on 30 cm suurem-malla korkeussäddöllä
	Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi leikkuu-korkeus
	Virtapiirin katkaisinta ei ole asennetu oikein/ko-konaan	Asenna oikein
Puutarhalaite käy kat-konaisesti	Puutarhalaiteen sisäissä johdotukssessa vika Känny Bosch-sopimushuollon puoleen
	Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi leikkuu-korkeus
Puutarhalaite jättä epatasaisen leikkuuujäl-jen ja/tai moottori käy raskaasti	Leikkuukorkeus on liian pieni Aseta suurempi leikkuukorkeus
	Terä on tylsä	Terän vaihto (katso kuva K)
	Tukkeutuma mahdollinen Pysäytä puutarhalaite ja irrota virtapilirin katkaisin
		Tarkista puutarhalaitteen alapinta ja puhdista se tarvittaessa (käytä aina puutarhakäsineitä)
	Terä asennettu värärinpäin Asenna terä oikeinpäin
Oire Mahdolliset syyt Korjaustoimenpide
Puutarhalaitteen käyn-nistyksen jälkeen terä ei pyöri	Ruoho tukkii erän Pysäytä puutarhalalite ja irrota virtapilirin katkaisin	Poista tutos (käytä aina puutarhakäsineitä)
	Terän mutteri/-ruuvi on lõysällä Kiristä erän mutteri/-ruuvi (27 Nm)
Voimakas värinä/melu	Terän mutteri/-ruuvi on lõysällä Kiristä erän mutteri/-ruuvi (27 Nm)
	Terä on vahingoittunut	Terän vaihto (katso kuva K)

Akku ja latauslaite

Vian oire Mahdolliset syyt Korjaustoimenpide
Akun latauksen punai-nen merkkivalo vilkkuu	Akku on asennetu väärin Asenna akku oikein latauslaitteeseen
Lataus ei ole mahdoli-nen	Akun kosketuspinnat ovat likaisia Puhdista akun kosketuspinnat esim. asentamalla ja irrottamalla akku useamman kerran, vaihda tar-vittaessa akku uuteen
	Akku on vialinen Vaihda akku uuteen
Akun latauksen merkki- valot eivät pala	Latauslaitteen verkkopistotulppaa ei ole liitetty (oikein)
	Pistorasia, verkkojhohto tai latauslaite on vialinen Tarkista verkkojännite, anna Bosch-sopimushuol-lon tarkistaa latauslaite

Hoito ja huolto

Akun hoito

Huomio! Pysäytä puutarhalaite, avaa virtapiirin katkaisin ja irrota akku ja ruohonkokoojasäiliö, ennen kuin suoritat säätö- tai puhdistustoimia. Käytä aina puutarhakäsineitä, kun työskentelet terävien terien parissa tai läheisyydessä.

Akun optimaalisen hyödyn takaamiseksi ota huomioon seuraavat ohjeet ja toimenpiteet:

- Suojaa kosteudelta ja vedeltä. - Säilytä akku vain lämpötilassa -20°C ... 50°C. Älä esimerkiksi jätä akkua kesällä makaamaan autoon. - Säilytä akku erikseen, ei puutarhalaitteessa. - Älä jätä akkua puutarhalaitteen suoraan auringonpaisteeseen. - Akun optimaalinen säilytyslämpötila on 5°C. - Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä.

Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuun käytetty ja täytyy vaihtaa uuteen.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com. Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 0102961838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä.

Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolinta) on noudatettava pakkausta ja merkintää koskevia erikoisvaatimuksia. Tällöin on lähetyksen valmistelussa käytettävä vaara-aineasiantuntijaa.

Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton.

Teippaa avoimet liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa. Noudata myös mahdollisia pidemmälle meneviä kansallisia määräyksiä.

Hävitys

Toimita puutarhalaitteet, akut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen jätteiden kierrätykseen.

Älä heitä puutarhalaitteita tai akkuja/paristoja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkö- ja elektroniikkalaitteet ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.

Akut/paristot:

Litiumioni:

Katso ohjeita kappaleessa Kuljetus.

Ελληνικά

Υποδείξεις ασφαλείας

Πριν από τη χρήση, διαβάστε προσεκτικά τις οδηγίες. Εξοικειωθείτε με τα στοιχεία χειρισμού και τη λειτουργία του προϊόντος. Παρακαλούμε ακολουθείτε και τις οδηγίες χειρισμού για κάθε εργασία.

Ερμηνεία των συμβόλων πάνω στο μηχάνημα

YnOeIgN Kivouou, yevika.

AiaBaoTe oAec TIC odnyie Cxepioou.

Aiatööriista võib lühikeseks ajaks järelevalveta jätta, lülitage aiatööriist välja ja aktiveerige elektritoite katkestuslüliti.

Kehtetu.

Kokkupanek ja käsitsemine

Laadimine ei ole võimalik

1 roheline vilkuv LED Varu

Tundemärk Võimalik põhjus Abi

30 89
