Produkttype	Trådløs plæneklipper
Mærke	Bosch
Model	AdvancedRotak 36660
Nominel spænding	36 V (lithium-ion batteri)
Klippebredde	42 cm
Klippehøjde	25 til 80 mm (justerbar)
Opsamlingsbeholder volumen	50 L
Vægt (med batteri)	16,5 kg
Batteritype	Lithium-ion (kompatibel med Bosch 36 V)
Anbefalet batterikapacitet	2,0 Ah til 6,0 Ah
Driftstid (afhænger af batteri)	op til 750 m² med 6,0 Ah batteri
Lydtryksniveau	73 dB(A)
Lydeffektniveau	87 dB(A)
Vibrationer	< 2,5 m/s²
Hovedfunktioner	Klipning, opsamling af blade, central klippehøjdejustering, sammenklapbar styr
Vedligeholdelse	Rengøring med blød, tør børste; skift bladene (moment 27 Nm)
Driftstemperatur	+5 °C til +50 °C
Opladningstemperatur	0 °C til +45 °C
Fugtighed	Må ikke bruges i regn
Reservedele	Blade, batterier, oplader; tilgængelige online (Bosch)
Garanti	Kontakt Bosch kundeservice

Ofte stillede spørgsmål - AdvancedRotak 36660 BOSCH

Hvad er driftstiden for plæneklipperen AdvancedRotak 36660?

Driftstiden afhænger af batterikapaciteten. Med et 2,0 Ah batteri kan du klippe op til 250 m²; med 4,0 Ah op til 500 m²; og med 6,0 Ah op til 750 m². Disse værdier gælder for fint, tørt græs med en klippehøjde på 4 cm.

Hvordan justerer jeg klippehøjden?

Klippehøjden justeres nemt ved hjælp af et centralt hjul. Den kan justeres fra 25 til 80 mm i trin. Se figur D i manualen for flere detaljer.

Hvilken type batteri skal jeg bruge til denne plæneklipper?

Brug udelukkende originale Bosch Lithium-Ion 36 V batterier. Batterier fra andre mærker kan beskadige enheden eller forårsage ulykker. De anbefalede kapaciteter er 2,0 Ah, 4,0 Ah eller 6,0 Ah.

Hvad gør jeg, hvis motoren ikke starter?

Kontroller først, at batteriet er opladet og korrekt indsat. Sørg for, at afbryderen er slået til. Hvis batteriet er for varmt eller for koldt, lad det vende tilbage til stuetemperatur. Hvis problemet fortsætter, kontakt Bosch kundeservice.

Kan plæneklipperen bruges i regn?

Nej, det er strengt forbudt at bruge maskinen i regnvejr eller på vådt græs. Vand kan trænge ind i apparatet og forårsage elektrisk stød eller beskadige komponenterne. Vent, indtil græsset er tørt.

Hvordan rengør jeg plæneklipperen?

Før rengøring skal du stoppe maskinen, fjerne batteriet og opsamlingsbeholderen. Brug en blød, tør børste til at fjerne græsrester. Brug aldrig en højtryksrenser eller haveslange. Brug havehandsker.

Hvordan skifter jeg bladene?

Stop maskinen og fjern batteriet. Brug beskyttelseshandsker. Skru den centrale skrue af (tilspændingsmoment 27 Nm) og udskift bladet med et originalt Bosch-blad. Spænd skruen med det anbefalede moment. Se figur K i manualen.

Kan batteriet oplades når som helst?

Ja, lithium-ion-batteriet kan delvist oplades uden at reducere dets levetid. Den intelligente oplader håndterer opladningen optimalt. Det er bedst at oplade batteriet helt inden første brug.

Hvad er den anbefalede opbevaringstemperatur?

Opbevar plæneklipperen og batteriet et tørt sted ved en temperatur mellem -20 °C og +50 °C. Den optimale opbevaringstemperatur for batteriet er 5 °C. Undgå at lade batteriet ligge i bilen om sommeren.

Hvor finder jeg reservedele og kundeservice?

Reservedele (blade, batterier, opladere) er tilgængelige på hjemmesiden www.bosch-pt.com. For kundeservice i Frankrig, kontakt Bosch kundeservice på 09 70 82 12 99 eller via e-mail på [e-mail].

BRUGSANVISNING AdvancedRotak 36660 BOSCH

Sikkerhedsinstrukser

Bemærk! Læs følgende instrukser omhyggeligt. Gør dig fortrolig med produktets betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen et sikkert sted til senere brug.

Forklaring af symboler på haveredskabet

Generel sikkerhedsadvarsel.

Læs brugsanvisningen.

Pas på, at personer i nærheden ikke kommer til skade på grund af fremmedlegemer, der kastes væk.

Advarsel: Hold god afstand til produktet, når det arbejder.

Vær forsigtig: Berør ikke de roterende knive. Knivene er skarpe. Pas på tæerne og fingrene kan blive skåret af.

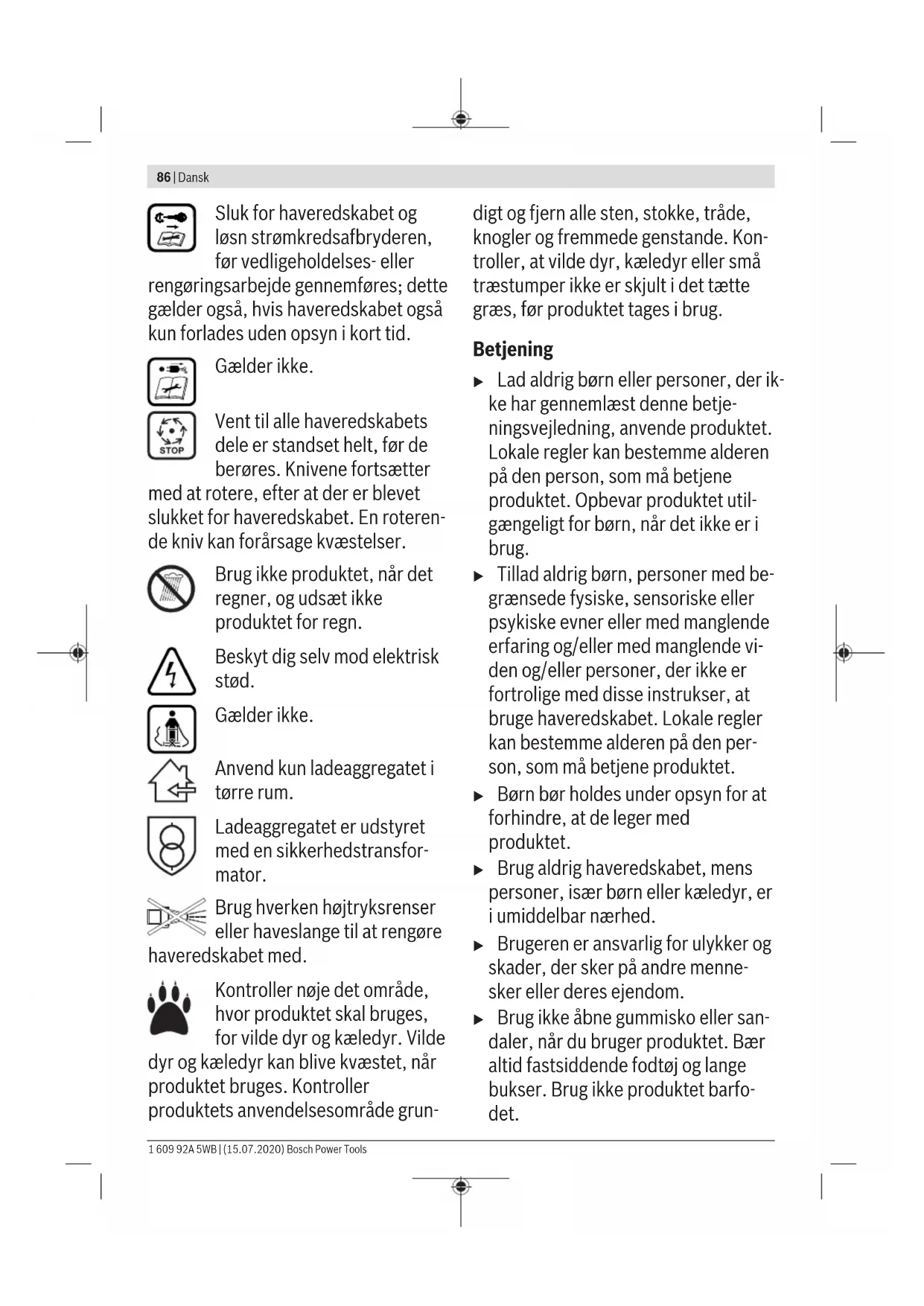

Sluk for haveredskabet og løsn strømkredsafbryderen, før vedligeholdelses- eller

rengøringsarbejde gennemføres; dette gælder også, hvis haveredskabet også kun forlades uden opsyn i kort tid.

Gælder ikke.

Vent til alle haveredskabets dele er standset helt, før de berøres. Knivene fortsætter

med at rotere, efter at der er blevet slukket for haveredskabet. En roterende kniv kan forårsage kvæstelser.

Brug ikke produktet, når det regner, og udsæt ikke produktet for regn.

Beskyt dig selv mod elektrisk stød.

Gælder ikke.

Anvend kun ladeaggregatet i tørre rum.

Ladeaggregatet er udstyret med en sikkerhedstransformator.

Brug hverken højtryksrenser eller haveslange til at rengøre skabet med.

Kontroller nøje det område, hvor produktet skal bruges, for vilde dyr og kæledyr. Vilde

dyr og kæledyr kan blive kvæstet, når produktet bruges. Kontroller produktets anvendelsesområde grundigt

og fjern alle sten, stokke, tråde, knogler og fremmede genstande. Kontroller, at vilde dyr, kæledyr eller små træstumper ikke er skjult i det tætte græs, før produktet tages i brug.

Betjening

Lad aldrig børn eller personer, der ikke har gennemlæst denne betjeningsvejledning, anvende produktet. Lokale regler kan bestemme alderen på den person, som må betjene produktet. Opbevar produktet utilgængeligt for børn, når det ikke er i brug. Tillad aldrig børn, personer med begrænsede fysiske, sensoriske eller psykiske evner eller med manglende erfaring og/eller med manglende viden og/eller personer, der ikke er fortrolige med disse instrukser, at bruge haveredskabet. Lokale regler kan bestemme alderen på den person, som må betjene produktet. Børn bør holdes under opsyn for at forhindre, at de leger med produktet. Brug aldrig haveredskabet, mens personer, især børn eller kæledyr, er i umiddelbar nærhed. Brugeren er ansvarlig for ulykker og skader, der sker på andre mennesker eller deres ejendom. - Brug ikke åbne gummisko eller sandaler, når du bruger produktet. Bær altid fastsiddende fodtøj og lange bukser. Brug ikke produktet barfodet.

Undersøg det område, der skal bearbejdes, og fjern sten, pinde, ståltråd, knogler og andre fremmedlegemer. Kontroller altid inden brug, at knivene, knivboltene og klippeenheden ikke er slidte eller beskadigede. Udskift altid slidte eller beskadigede knive samt knivbolte sammen for at undgå ubalance. Sørg for godt dagslys eller kunstig belysning. Arbejd ikke med græsslåmaskinen, hvis det er dårligt vejr, især ikke hvis der er tegn på uvejr. Haveredskabet må helst ikke anvendes i vådt græs. Gå altid, løb aldrig. Brug aldrig haveredskabet med defekte beskyttelsesanordninger, afdækninger eller uden sikkerhedsudstyr som f.eks. udkastningsskærm og/eller græsopsamler. Det anbefales at bruge høreværn af hensyn til din egen beskyttelse. - Brug det ikke, hvis du er træt eller syg, har nydt alkohol eller er påvirket af euforiserende stoffer eller medicin. Det kan være farligt at arbejde på skråninger:

- Slå aldrig græs på alt for stejle skråninger. - Man skal altid passe på at miste fodfæstet på skråninger eller vådt græs. - Slå altid græs på tværs af skråninger, aldrig op og ned.

• Vær altid meget forsigtig, når du vender.

Vær altid meget forsigtig, når haveredskabet kører tilbage eller trækkes. Skub altid haveredskabet frem under græsslåningen og træk det aldrig hen mod kroppen. Knivene skal stå stille, når haveredskabet vippes til transport, når der køres hen over andre overflader end græs, og ved transport af haveredskabet til og fra det område, hvor plænen skal slås. Vip haveredskabet, når motoren startes. Tænd for haveredskabet som beskrevet i betjeningsvejledningen, og sørg for, at dine fødder er tilstrækkeligt langt væk fra roterende dele. Anbring ikke hænder eller fødder i nærheden af huller under roterende dele. Hold afstand til udkastningszonen, når haveredskabet kører. Løft eller bær aldrig haveredskabet, når motoren kører. Sørg for, at haveredskabets 4 hjul står på jorden, når det opbevares. Løft kun haveredskabet med bæregrebet. Behandl bæregrebet forsigtigt. Udfør ikke ændringer på produktet. Ikke tilladte ændringer kan forringe dit produkts sikkerhed, føre til mere støj og større vibrationer og dårlig ydelse.

Løvsamling

Løvsamlekniven er formet på en sådan måde, at den kan samle efterårsløv op fra din græsplæne. For at denne funktion kan sikre et optimalt resultat, skal følgende overholdes:

• Saml kun løv ved maks. slåhøjde. - Saml kun løv på din græsplæne.
• Inspicér arbejdsfladen, før løv samles, og hold mennesker, husdyr, glasgenstande og biler på afstand.

Strømkredsafbryder løsnes

• Altid før du fjerner dig fra haveredskabet.
• Inden man fjerner en blokering. - Før du kontrollerer, rengør eller arbejder på haveredskabet.
• Efter at man har ramt et fremmedlegeme; kontrollér straks haveredskabet for beskadigelser og skift kniven, hvis det er nødvendigt. Hvis haveredskabet begynder at vibrere unormalt meget (kontrollér omgående).

Vedligeholdelse

Brug altid havehandsker, hvis du håndterer eller arbejder i nærheden af skarpe knive. Sørg for, at alle møtrikker, bolte og skruer sidder rigtigt, så det er muligt at arbejde sikkert med produktet. ▶ Kontrollér græsboksens tilstand og slidniveau med regelmæssige mellemrum.

Kontrollér græsboksens tilstand og slidniveau med regelmæssige mellemrum. ▶ Kontrollér produktet og erstat for en sikkerheds skyld slidte eller beskadigede dele. Brug udelukkende de specielle knive til haveredskabet. Sørg for kun at montere reservedele, der er godkendt af Bosch. Sørg for opbevaringen, at produktet er rent og fri for rester. Rengør det med en blød, tør børste efter behov.

Sikkerhedsinstrukser og henvisninger til optimal håndtering af akkuen

Sørg for, at haveredskabet er slukket, og at strømkredsafbryderen er løsnet, før akkuen sættes i. Der kan opstå uheld, hvis en akku sættes i et haveredskab, der er tændt. ▶ Brug kun Bosch akkuer, der er beregnet til dette haveredskab. Brug af andre akkuer kan føre til kvæstelser og er forbundet med brandfare. Åbn ikke akkuen. Fare for kortslutning.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler), brand, vand og fugtighed. Fare for eksplosion.

▶ Ikke benyttede akkuer må ikke komme i berøring med kontorclips, mønter, nøgler, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akku-kontakterne øger risikoen for personskader i form af forbrændinger eller brand. Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Udluft området og gå til læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene. ▶ Brug kun akkuen i producentens produkter. Kun på denne måde beskyttes akkuen mod farlig overbelastning. ▶ Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes. Kortslut ikke akkuen. Fare for eksplosion. Beskyt akkuen mod fugtighed og vand.

Opbevar kun haveredskabet og akkuen ved temperaturer mellem -20 °C og 50 °C. Lad f.eks. ikke akkuen blive liggende i bilen om sommeren. Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel.

Sikkerhedsinstrukser for ladeaggregater

Læs alle sikkerhedsinstrukser og instrukser. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige

kvæstelser.

Opbevar alle sikkerhedsinstrukser og instrukser til senere brug.

Brug kun ladeaggregatet, hvis du er i stand til at vurdere alle funktioner 100 % og gennemføre dem uden indskrænkninger, eller hvis du har modtaget tilsvarende instruktioner.

Tillad aldrig børn, personer med begrænsede fysiske, sensoriske eller psykiske evner eller med manglende erfaring og/eller med manglende viden og/eller personer, der ikke er fortrolige med disse instrukser, at bruge ladeaggregatet. Lokale regler kan bestemme alderen på den person, som må betjene produktet. Hold børn under opsyn. Dermed sikres det, at børn ikke leger med ladeaggregatet. Oplad kun Bosch Li-Ion-akkuer med en kapacitet fra 2,0 Ah (fra 10 akku-celler). Akku-spændingen skal passe til ladeaggregatets akku-ladespænding. Forsøg ikke at oplade akkuer, der ikke kan genoplades. I modsat fald er der risiko for brand og eksplosion.

Ladeaggregatet må ikke udsættes for regn eller fugtighed. Indtrængning af vand i ladeaggregatet øger risikoen for elektrisk stød.

Hold laderen ren. Ved tilsmudsning er der fare for elektrisk stød.

▶ Kontroller altid ledning og stik, før laderen anvendes. Brug ikke laderen, hvis den er beskadiget. Åbn aldrig laderen på egen hånd, og sørg for, at reparationer kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede ladere, ledninger og stik øger risikoen for elektrisk stød. ▶ Brug ikke laderen på et letantændeligt underlag (f.eks. papir, tekstiler osv.) eller i brændbare omgivelser. Der er brandfare på grund af den opvarmning af laderen, der forekommer under ladning. Undlad at tildække ladeaggregatets udluftningsåbninger. Ellers kan ladeaggregatet blive overophedet og ikke længere fungere korrekt. - Øget elektrisk sikkerhed opnås ved at bruge en FI-kontakt (HFI-relæ) med en maks. brydstrøm på 30 mA. Kontroller altid FI-kontakten før brug.

Symboler

De følgende symboler er af betydning for at kunne læse og forstå betjeningsvejledningen. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af produktet.

Symbol Betydning
	Bevægelsesretning
	Reaktionsretning
	Brug beskyttelseshandsker
	Vægt
	Tænding
	Slukning
	Tilladt handling
	Forbudt handling
CLICK	Hørbar støj
	Tilbehør/reservedele

Beregnet anvendelse

Haveredskabet er beregnet til græsslåning i private haver. Haveredskabet er ikke beregnet til at klippe hække, trimme, småhække osv.

Haveredskabet er beregnet til græsslåning i jordhøjde.

90 | Dansk

Tekniske data

Plæneklipper AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Varenummer		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 607	3 600 HB9 7023 600 HB9 771
Netspaending V 36 36 36
Bredde på knivhus	cm 42 42 42 46
Slåhøjde mm 25 - 80 25 - 80 25 - 80
Volumen, græsboks	150 50 50 50
Vægt svarer tilEPTA-Procedure01:2014	kg 17,5 16,5 17,5 17,5
Serienummer(Serial Number)				se typeskilt på haveredskabet
tilladt omgivelsestemperatur
- ved opladning °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- ved drift °C +5 ... +50 +5 ... +50 +5 ... +50
- ved opbeva-ring	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Akku Li-Ion Li-Ion Li-Ion Li-Ion
Netspænding V 36 36 36 36
Varenummer/kapacitet
- 2 607 336913/1 607 A3502V	Ah -	2 x 2,0 --
- 2 607 336915/2 607 337047	Ah	4,0 -	4,0	4,0
- 1 607 A35058	Ah - - - -
Antal akkuceller
- 2 607 336913/1 607 A3502V		- 10 --
- 2 607 336915/2 607 337047		20 - 20 20
- 1 607 A35058		- - - -

Alle værdier i denne vejledning blev målt til brug under eller indtil 2000 meters højde over havets overflade.

Plæneklipper	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Varenummer	3 600 HB9 802	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
	3 600 HB9 872

Dansk | 91

Plæneklipper Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Netspænding V 36 36 36 36
Bredde på knivhus cm 46 46 42 46
Slåhøjde mm 25 - 80 25 - 80 25 - 80 25 - 80
Volumen, græsboks I 50 50 50 50
Vægt svarer til EPTA-Pro-cedure 01:2014	kg 17,5 17,5 17,5 17,5
Serienummer (Serial Num-ber)				se typeskilt på haveredskabet
tilladt omgivelsestemperatur
- ved opladning °C 0 ... +45 0 ... +45 0 ... +45 ... +45
- ved drift °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- ved opbevaring °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Akku Li-Ion	Li-Ion	Li-Ion	Li-Ion
Netspænding V 36 36 36 36
Varenummer/kapacitet
- 2 607 336 913/1 607 A35 02V	Ah	-	-	-	-
- 2 607 336 915/2 607 337 047	Ah	-	-	2 x 4,0	2 x 4,0
- 1 607 A35 058	Ah	6,0	6,0	-	-
Antal akkuceller
- 2 607 336 913/1 607 A35 02V		-	-	-	-
- 2 607 336 915/2 607 337 047		-	- 20 20
- 1 607 A35 058		20 20	-	-

Alle værdier i denne vejledning blev målt til brug under eller indtil 2000 meters højde over havets overflade.

Ladeaggregat		AL 3620 CV	AL 36V-20
Varenummer	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Ladestrøm	A	2,0	2,0
Ladetid (tom akku)
- Akku med 2,0 Ah	min	65	65
- Akku med 4,0 Ah	min	125	125
- Akku med 6,0 Ah	min	185	185
Vægt svarer tilEPTA-Procedure 01:2014	kg	0,55	0,55
Beskyttesesklasse		☐/II /II	☐

92 | Dansk

Støj-/vibrationsinformation

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Produktets A-vægtede støjniveau er typisk:

-Lydtrykniveau dB(A)	73 73 73 73
-Lydeffektniveau dB(A)	87 87 87 87
-Usikkerhed K dB	=2,5=2,5=2,5=2,5
Samlede vibrationsværddier ah (vektorsum af tre retninger) og usikkerhed K beregnet iht. EN 60335-2-77
-Vibrationskspo-nering \( a_h \)	\( m/s^2 \)	<2,5<2,5<2,5<2,5
-Usikkerhed Km/s	2	=1,5=1,5=1,5=1,5

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3600 HB9 802	3600 HB9 803	3600 HB9 606	3600 HB9 901
	3600 HB9 872

Produktets A-vægtede støjniveau er typisk:

-Lydtrykniveau dB(A)	73 73 73 73
-Lydeffektniveau dB(A)	87 87 87 87
-Usikkerhed K dB	=2,5=2,5=2,5=2,5
Samledo vibrationsværddier ah (vektorsum af tre retninger) og usikkerhed K beregnet iht. EN 60335-2-77
-Vibrationseksponerings \( a_{\mathrm {m}} \)	\( m/s^{2} \)	<2,5<2,5<2,5<2,5
-Usikkerhed Km/s	2	=1,5=1,5=1,5=1,5

Montering og drift

Handlinger, der skal gennemføres Fig. Side
Leveringsomfang(1)	A 367
Bøjlegreb klappes op	B 368
Arbejdshøjde indstilles
Græsboksarettes i/tages af C 369
Slåhøjde indstilles D 370
Akkuarettes i E 370
Drift	F 371
- stromkredsaftbryderarettes i
- Tænding
- Græsslåning
- Slukning
- stromkredsaftbryder fjernes
Fjernelse af akku G 372
Arbejdshenvisning "slåning" H 373
Niveau græsboks tom/fuld	I 374
Bøjlegreb klappesammen	J 375

Handlinger, der skal gennemføres Fig. Side
Knivvedligeholdelse/knivskift	K 376
Valg af tilbehør	L 376

A) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Ibrugtagning

Bemærk! Sluk for haveredskabet, løsn strømkredsafbryderen og fjern akkuen, før vedligeholdelses- eller rengøringsarbejde gennemføres. Gør det samme, hvis kontaktledningen er beskadiget, hvis der er blevet skåret i den, eller hvis den har viklet sig sammen. Når haveredskabet slukkes, roterer knivene i endnu et par sekunder. Vær forsigtig: Berør ikke den roterende skærekniv.

Akku lades

Akkuen er udstyret med en temperaturovervågning, som kun tillader ladning i et temperaturområde mellem 0°C og 35°C. Derved opnås en lang levetid for akkuen.

Bemærk: Akkuen er delvist opladet, når den udleveres. For at sikre at akkuen fungerer 100%, lades akkuen fuldstændigt i ladeaggregatet før ibrugtagning.

Li-Ion-akkuen kan oplades til enhver tid uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Li-Ion-akkuen er beskyttet mod dybafladning via „Electronic Cell Protection (ECP)”. Er akkuen afladet, slukkes produkter med en beskyttelseskontakt: Haveredskabet arbejder ikke mere.

Tryk ikke igen på start-stop-kontakten efter automatisk slukning af produktet. Akkuen kan blive beskadiget.

Læs og overhold henvisningerne mht. bortskaffelse af akkuen.

Akku sættes i/tages ud

Bemærk: Anvendes ikke egnede akkuer, kan dette føre til fejlfunktioner eller til beskadigelse af produktet.

Sæt den opladte akku i. Sikr, at akkuen er sat rigtigt i.

Akkuen tages ud af produktet ved at trykke på akku-udløserknappen og trække akkuen ud.

Opladning

Opladningen starter, så snart ladeaggregatets netstik sættes i stikkontakten, og akkuen placeres i ladeaggregatet.

Den intelligente ladeproces gør, at akkuens ladetilstand automatisk erkendes, og at den optimale ladestrøm vælges, afhængigt af akkutemperatur og akkuspænding.

Derved skånes akkuen, desuden er den altid opladet til 100%, når den opbevares i ladeaggregatet.

Betydning af de forskellige displayelementer på ladeaggregatet (AL 3620 CV/AL 3640 CV/AL 36V-20)

Hurtig opladning

Lynopladningen signaliseres ved, at den grønne akku-kontrollampe blinker.

Lampeelement på akkuen: Under opladningen lyser akkuens tre grønne LED-lamper kortvarigt en ad gangen. Ca. 5 minutter efter at akkuen er helt opladet, lyser de tre grønne LED-lamper.

Bemærk: Hurtigopladningen er kun mulig, hvis akkuens temperatur er i det tilladte ladetemperaturområde, se afsnit "Tekniske data".

Akku opladet

Når den grønne LED-lampe lyser konstant, betyder det, at akkuen er helt opladet.

Der høres desuden en signaltone i ca. 2 sekunder, som signaliserer, at akkuen er 100% opladt.

Herefter kan akkumulatoren tages ud til øjeblikkelig brug.

Er akkuen isat, betyder konstant lys i LED-lampen, at netstikket er sat i stikkontakten, og at ladeaggregatet er klart.

Akku-temperatur under 0°C eller over 45°C

Når den røde LED-lampe lyser konstant, betyder det, at akkuens temperatur er uden for det tilladte ladetemperaturområde, se afsnit "Tekniske data". Så snart det tilladte temperaturområde er nået, skifter aggregatet automatisk til lynopladning.

Er akkuens temperatur uden for det tilladte ladetemperaturområde, lyser akkuens røde LED-lampe, når akkuen sættes i ladeaggregatet.

Opladning er ikke mulig.

Hvis opladningen ikke er mulig på grund af en anden fejl, signaliseres dette ved, at den røde LED-lampe blinker.

Opladningen kan ikke starte, og det er ikke muligt at oplade akkuen (se afsnit "Fejlsøgning").

Tips vedr. opladning

Ladeaggregatet kan blive varmt, hvis det oplades hele tiden, eller hvis en opladningscyklus følger den næste uden afbrydelser. Dette er dog uden betydning og er ikke tegn på en teknisk defekt af ladeaggregatet.

Når driftstiden efter opladningen forkortes væsentligt, er det tegn på, at akkuen er slidt op og skal udskiftes.

Læs og overhold henvisningerne mht. bortskaffelse.

Hvis blæseren ikke kører, ligger batteritemperaturen i det optimale ladetemperaturområde, eller blæseren er defekt. I dette tilfælde forlænges akkuens ladetid.

Arbejdsanvisninger

Akku-ladeindikator

Akkuen er udstyret med en ladetilstandsindikator, der viser akkuens ladetilstand. Ladetilstandsindikatoren består af 3 grønne LED-lamper.

Betjen tasten til ladetilstandsindikatoren for at aktivere ladetilstandsindikatoren. Ladetilstandsindikatoren slukker automatisk efter ca. 5 sekunder.

Ladetilstanden kan også kontrolleres, når akkuen er fjernet.

LED-lampe Akku-kapacitet

Konstant lys 3 grøn LED-lampe ≥ 2/3

Konstant lys 2 grøn LED-lampe ≥ 1/3

Konstant lys 1 grøn LED-lampe ≤ 1/3

Blinklys 1 grøn LED-lampe Reserve

Lyser der ikke nogen LED-lampe, når der trykkes på tasten, er akkuen defekt og skal skiftes.

Af sikkerhedstekniske grunde kan ladetilstanden kun kontrolleres, når haveredskabet står stille.

Under opladningen lyser og slukker akkuens tre grønne LED-lamper kort en ad gangen. Akkuen er helt opladet, når de tre grønne LED-lamper lyser hele tiden. Ca. 5 minutter efter at akkuen er helt opladet, slukker de tre grønne LED-lamper.

Indikator på akkuen til visning af temperaturovervågning

Den røde LED-lampe i indikatoren til temperaturovervågning signaliserer, at akkuen eller haveredskabets elektroniske system (når akkuen er sat i) ikke er eller ikke fungerer med fuld kapacitet.

Temperaturovervågning af akkuen

Den røde LED-lampe blinker, når der trykkes på tasten eller start-stop-kontakten (når akkuen er sat i): Akkuen ligger uden for det tilladte driftstemperaturområde.

Ved temperaturer over 70°C slukker akkuen, til den befinder sig i det tilladte temperaturområde igen.

Temperaturovervågning af haveredskabets elektroniske system

Den røde LED-lampe lyser konstant, når der trykkes på start-stop-kontakten: Temperaturen for haveredskabets elektroniske system er under 5 °C eller mere end 75 °C.

Ved temperaturer over 90 °C slukker haveredskabets elektroniske system, indtil det befinder sig i det tilladte driftstemperaturområde igen.

Slåkapacitet (akkuløbetid)

Slåkapaciteten (akkuløbetiden) afhænger af græssets egenskaber, f.eks. græssets tæthed, fugtighed, græslængde og slåhøjde.

Tændes og slukkes haveredskabet hyppigt under græsslåningen, reduceres slåkapaciteten ligeledes (akkuløbetiden). For at optimere slåkapaciteten (akkuløbetiden) anbefales det at slå græsset noget oftere, øge slåhøjden og gå i normalt tempo.

Eksemplet nedenfor viser sammenhængen mellem slåhøjde og slåkapacitet for tre akkuopladninger.

Slåbetingelser

Meget lyst, tørt græs

Slåkapacitet
Akku med 2,0 Ah op til 250 m	2
Akku med 4,0 Ah op til 500 m	2
Akku med 6,0 Ah op til 750 m	2

Løbetiden forlænges ved at købe en ekstra akku hos et autoriseret servicecenter for Bosch haveredskab.

Fejlsøgning

Symptom Mulig årsag Afhjælpning

Motoren:går ikke i gang	Haveredskabets indvendige ledninger er beskadi-get	Kontakt Bosch kundeservicen
	Akkuen er afladt Oplad akkuen
	Akkuen er for kold/verm Opvarm/afkøl akkuen
	Græs for langt Maks. tilladt græshøjde er 30 cm med den størsteindstilling af slåhøjden
	Motorværn er aktiveret Lad motoren afkøle og indstil en større slåhøjde
	Strømkredsaftbryderen er/DDke blevet sat rigtigt i/fuldstændigt i	Sæt den rigtigt i
Haveredskab kører i intervaller	Haveredskabets indvendige ledninger er beskadi-get	Kontakt Bosch kundeservicen
	Motorværn er aktiveret Lad motoren afkøle og indstil en større slåhøjde
Haveredskabet after-lader et uregelmaessigtslåbillede,og/ellermotoren arbejder tungt	Slåhøjden er for lav Indstil en større slåhøjde
	Knife er sleve	Shift knife (se Fig. K)
	Tilstopning mulig Sluk haveredskabet og løsn strømkredsaftbry-deren

Symptom Mulig Årsag Afhjælpning
		Kontrollér undersiden på haveredskabet og frigør detevt. for græs (brug altid havehandker)
	Kniven er monteret forkert Montér kniven rigtigt
När haveredskabet tændes, drejer kniven ikke	Kniven bremses af græsset Sluk haveredskabet og løsn strømkredsaftbry- derenFjern blokeringen (brug altid havehandker)
	Knivmøtrikken/-skruen er løs Spænd knivmøtrikken/-skruen (27 Nm)
For stor vibration/støj	Knivmøtrikken/-skruen er løs Spænd knivmøtrikken/-skruen (27 Nm)
	Knivene er beskadigede	Shift knife (se Fig. K)

Symptomer Mulig Årsag Afhjælpning
Den røde akku-kontrol-lampe blinker på lade-aggregatetOpladning er ikke mulig	Akkuen er ikke sat (rightigt) i Anbring akkuen korrekt på ladeaggregatet
	Akkukontakter er snavset Rengør aktukontakterne; f.eks. ved at sætte ak-
	kuen i og tage den ud flere gange eller erstatte den
	Akku defekt Skift akuyen
Akku-kontrollamper ly-ser ikke på ladeaggre-gatet	Ladeaggregatets netstik er ikke sat (rightigt) i Sæt netstikket (helt) ind i stikdåsen
	Stikdåse, netkabel eller ladeaggregat er defekt Kontrolér netspændingen, ladevt. ladeaggrega-tet blve kontrolleret af en autorisret servicecen-ter for Bosch-el-værktøj

Bemærk! Sluk for haveredskabet, løsn strømkredsafbryderen og fjern akkuen samt græsopsamleren, før vedligeholdelses- eller rengøringsarbejde gennemføres. Brug altid havehandsker, hvis du håndterer eller arbejder i nærheden af skarpe knive.

Overhold følgende forskrifter og foranstaltninger for at muliggøre en optimal brug af akkuen:

• Beskyt akkuen mod fugtighed og vand.
• Opbevar kun haveredskabet og akkuen ved temperaturer mellem -20°C og 50°C. Lad f.eks. ikke akkuen blive liggende i bilen om sommeren.
• Opbevar akkuen separat fra haveredskabet. Lad ikke akkuen blive siddende i haveredskabet i solskinsvejr.
• Den optimale temperatur til opbevaring af akkuen er 5°C. Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel.

Når driftstiden efter opladningen forkortes væsentligt, er det tegn på, at akkuen er slidt op og skal udskiftes.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplo

sionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Du finder adresser til andre værksteder på:

De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks. lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklistr åbne kontakter og indpak akkuen på en sådan måde, at den ikke

kan bevæge sig i emballagen. Eventuelle mere vidtgående nationale forskrifter skal også overholdes.

Bortskaffelse

Haveredskaber, aktu, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Gælder kun i EU-lande:

I henhold til det europæiske direktiv 2012/19/EU skal affald af elektrisk og elektronisk udstyr (WEEE) og i henhold til det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges i henhold til gældende miljøforskrifter.

Akkuer/batterier:

Li-Ion:

Følg venligst henvisningerne i afsnittet Transport.

Svensk

Sikkerhedsanvisninger

Indikeringselement på batteriet: Under

applikationsrådgivning

Advarsel: Pas på at holde sikker afstand til produktet, mens du arbejder.

Haveredskabet er ikke beregnet til at klippe hække, trimme, klippe op osv.

A) Illustreret eller beskrevet tilbehør indgår ikke i standardleverancen. Det komplette tilbehør finder du i vores tilbehørsprogram.

Igangsætning

Opladningen kan ikke starte, og det er ikke muligt at oplade batteriet (se afsnittet "Fejlfinding").

Ved kontinuerlige opladningscyklusser, henholdsvis opladningscyklusser der følger lige efter hinanden uden afbrydelse, kan ladeapparatet blive varmt. Dette er ikke farligt og er ikke et tegn på en teknisk defekt ved ladeapparatet.

En væsentlig kortere driftstid efter opladning er et tegn på, at batteriet er opbrugt og skal udskiftes.

Genopladeligt batteri med 2,0 Ah

op til 250m²

Genopladeligt batteri med 4,0 Ah

op til 500m²

Genopladeligt batteri med 6,0 Ah

op til 750m²

For at forlænge driftstiden kan du købe et ekstra batteri hos en autoriseret kundeservice for Bosch havemaskiner.

Fejlfinding

Symptom Mulig årsag Løsning

En væsentlig kortere driftstid efter opladning er et tegn på, at batteriet er opbrugt og skal udskiftes.

Ved alle forespørgsler og reservedelsbestillinger skal du opgive det 10-cifrede produktnummer, der er angivet på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64878955

Du finner adresser til andre verksteder på:
