| Ürün Tipi | Kablosuz Çim Biçme Makinesi |
| Marka | Bosch |
| Model | AdvancedRotak 36660 |
| Nominal Gerilim | 36 V (lityum-iyon pil) |
| Kesme Genişliği | 42 cm |
| Kesme Yüksekliği | 25 ila 80 mm (ayarlanabilir) |
| Toplama Haznesi Hacmi | 50 L |
| Ağırlık (pille) | 16,5 kg |
| Pil Tipi | Lityum-iyon (Bosch 36 V uyumlu) |
| Önerilen Pil Kapasitesi | 2,0 Ah - 6,0 Ah |
| Kullanım Süresi (pile göre) | 6,0 Ah pil ile 750 m²'ye kadar |
| Ses Basıncı Seviyesi | 73 dB(A) |
| Ses Gücü Seviyesi | 87 dB(A) |
| Titreşim | < 2,5 m/s² |
| Ana Fonksiyonlar | Biçme, yaprak toplama, merkezi kesme yüksekliği ayarı, katlanabilir kılavuz |
| Bakım | Yumuşak ve kuru fırça ile temizleme; bıçakları değiştirme (27 Nm tork) |
| Çalışma Sıcaklığı | +5 °C ile +50 °C |
| Şarj Sıcaklığı | 0 °C ile +45 °C |
| Nem | Yağmur altında kullanmayın |
| Yedek Parçalar | Bıçaklar, piller, şarj cihazı; çevrimiçi olarak mevcuttur (Bosch) |
| Garanti | Bosch satış sonrası servisine danışın |
Sık sorulan sorular - AdvancedRotak 36660 BOSCH
Kullanıcıların soruları hakkında AdvancedRotak 36660 BOSCH
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin çim biçme makinesi PDF formatında ücretsiz! Kılavuzunuzu bulun AdvancedRotak 36660 - BOSCH ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. AdvancedRotak 36660 markasının BOSCH.
KULLANIM KILAVUZU AdvancedRotak 36660 BOSCH
Dikkat! Asagidaki talimat dikkatlice okuyun. Kumanda elemanlartin islevini ve urünün usulüne uygun olarak kullanilmasin ögrenin. Bu kullanim kilavuzunu ileride basvurmak üzere güvenli bir yerde saklayın.

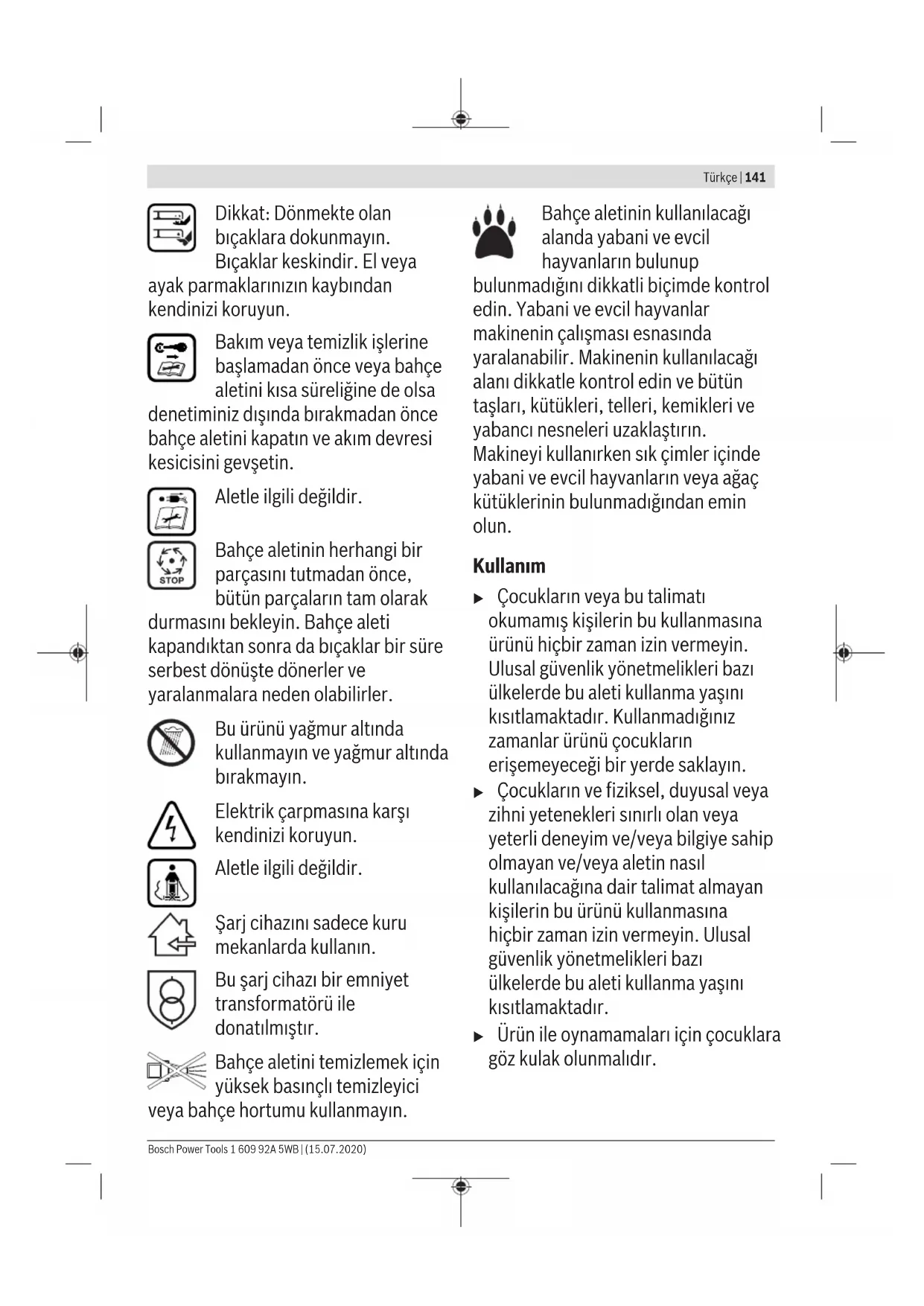

Bahç aleti üzerindeki sembollerin aciklamasi
Genel tehlike uyarisi.
Kullanim kilavuzunu tam olarak okuyun.
Calisirken yakininizda duran kisilerin etrafa savrulan yabanci cisimlerle
yaralanmamasina dikkat edin.
Uyari: Ürün calisir durumda iken aletle aranizda güvenli bir mesafe birakin.
Dikkat: Donmekte olan biçaklara dokunmayın.
Bicaklar keskindir. El veya
ayakParmaklarinizin kaybindankendinizi koruyun.
Bakim veya temizlik islerine\ baslamadan once veya bahçce\ aletini kisa sureligine de olsa
denetiminiz disinda birakmadan once bahce aletini kapatin ve akim devresi kesicisini gevsetin.
Aletle ilgili degildir.
Bahçé aletinin herhangi bir parçasini tutmadan once, buttun parçalarin tam olarak
durmasini bekleyin. Bahç eleti
kapandiktan sonra da bıçaklar bir sure
serbest donüste donerler ve
yaralanmalara neden olabilirler.
Bu urunu yagmur.altinda kullanmayin ve yagmur altinda birakmayin.
Elektrik carpmasina karsi kendinizi koruyun.
Aletle ilgili degildir.
Sarj cihazini sadece kuru mekanlarda kullanin.
Bu sarj cihazi bir emniyet transformaturo ile donatilmistir.
Bahç eletini temizlemek icin yüksek basınçı temizleyici nce hortumu kullanmayın.
Bahçé aletinin kullanilacagi alanda yabani ve evcil hayvanlarin bulunup
bulunmadigi dikkatli bucimde kontrl edin. Yabani ve evcil hayvanlar makinenin calismasi esnasinda yaralanabilir. Makinenin kullanilacagi alani dikkatle kontrl edin ve butun taşları, kutukleri, telleri, kemikleri ve yabanci nesneleri uzaklastirin.
Makineyi kullanirken sik cimler icinde yabani ve evcil hayvanlarin veya agac kutuklerinin bulunmadigindan emin olun.
Kullanim
Cocuklarin veya bu talimati okumamis kisilerin bu kullanmasina urunu hisbir zaman izin vermeyin. Ulusal guvenlik yonetmelikleri bazilukelerde bu aleti kullanma yasin kisitlamaktadir. Kullanmadiginiz zamanlar urunu cocuklarin erisemeyecegi bir yerde saklayin.
Cocuklarin ve fiziksel,duyusal veya zihni yetenekleri sinrli olan veya yeterli deneyim ve/veya bilgiye sahip olmayan ve/veya aletin nasil kullanilacagina dair talimat almayan kisilerin bu urunu kullanmasina hicbir zaman izin vermeyin. Ulusal guvenlik yonetmelikleri bazı ülkernde bu aleti kullanma)yasin kisitlamaktadir.
Urun ile oynamamaları icin;cocuklara goz kulak olunmaldir.
veya bahçehortumu kullanmayin.
- Bahçé aletini Özelliklecocuklarin ve evcil hayvanlarincok yakınindo kullanmayın.
Bu aleti kullanlar baskalarin in basina gelebilecek kazalardan vya bunlarin ozel mulkiyetinde bulunan mallarda meydana gelebilecek hasarlardan sorumludur.
Bu urunu kullanirken aqiklastik ayakkabilar veya sandaletler kullanmayin.Sagliam is ayakkabilari ve uzun pantolon kullanin.Bu urunu hicbir zaman ciplak ayakla kullanmayin.
Isleyeceginiz yuzeyi dikkatli bucimde inceleyin ve taş, dal, tel, kemik ve benzeri yabancı nesneleri temizleyin.
Aleti kullanmaya baslamadan once daima bicaklarin, bicak civatalarin veya kesme modulunn asinmis veya hasarli olup olmadigi nki konrol edin. Balanssiz calismayi onlemek icin asinmis veya hasar gormus bicaklari ve bicak civatalarini her zaman takim halinde degistirin.
Sadecegünisiginda veya iyiayadinlatma kosullarinda biçme yapin.
Elverissiz hava kosullarinda, özellikle fertina ve saganak yagis beklenirken cim biçme makinesi ile calismayin. - Bahçé aletini mumkün oldugu kadar islak cimlerde kullanmayin.
Her zaman sakin calisin, acele etmeyin. - Bahç e aletini arizali koruma donanimi lariyla, kapaklarla ve
ornegin carpma emniyeti ve/veya cim tutma selesi gibi emniyet donanimlari olmadan kullanmayin.
Kendi sagliginiz acsisindan koruyucukulaklik kullanmani tavsiye ederiz.
Yorgun veya hastaysaniz veya alkol, hap veya aldiginiz ilaclarin etkisi altindaysaniz urunu kullanmayin.
Meyilli yüeylerde calismak tehligi olabilir: -Cok meyilli yüeylerde biçme yapmayin.
-Meyilli yüezylerde veya Islak cimlerde yere saglam basmaya dikkat edin.
- Dik yüeylerde her zaman enine biçme yapın, asaqi yukari yapmayın. -Dik yerlerde yön degistirken özellikle dikkatli olun.
Geriye dokru giderken veya bahce aletini cekerken cok dikkatli olun.
Biçme yaparken bahç eletini daima one dokru itin ve hiçbir zaman kendinize dokru cekmeyin.
Tasimak icin bahce aletini devirdiginizde, cime kapl olmayan yuzeylerden gecerken ve bahce aletini cim alanlarina getirir gotururken biçaklarin duruyor olmasi gerekir.
Motoru baslatirken veya calistirirken bahce aletini devirmeyin.
- Bahç eletini kullanim kilavuzunda belirtildigi gibi calistirin ve ayaklarinizinDSLen biçaklardan yeterli uzaklikta olmasina dikkat edin.
Ellerinizi ve ayaklarinizi aletin donen parçalarınin)yakinina getirmeyin.
Bahçé aleti ile calisirken aletin atma bolgesinden yeterli uzaklka durun.
Motor calisir durumda iken bahce aletini hiçbir zaman kaldirmayin veya tasimayin.
Depolama esnasinda bahçé aletinin 4 tekerlek üzerinde durduğundan emin olun.
- Bahç e aletini sadece tasima tutamagindan tutarak kaldirin. Tasima tutamagin dikkatli kullanin.
Alette hicbir degisiklik yapmayin. Izin verilmeyen degisiklikerin yapilması aletinizin guvenligini olumsuz yonde etkileyebilir, asiri gurultu ve titresim olusmasina ve performans dusmesine neden olabilir.
Yaprak toplama
Yaprak toplama bicaigi Sonbahar
yapraklarini ciminizden alacak bicimde
tasarlanmistir. Bu fonksiyonun
optimum bir sonuc alabilmesi icin
asagidaki noktalaru uyulmaldir:
- Yapraklari sadece maksimum kesme yuksekliginde toplayin.
- Yapraklari sadece cimleriniz üzerinde toplayin.
- Yaprak toplama isine baslamadan once calisma yuzeyini kontrl edin ve insanları, evcil hayvanları, cam nesneleri ve otomobilleri uzak tutun.
Akim devresi kesicisinin gevsetilmesi
- Bahçé aletinin yanindan ayrɪlɪken.
-blokajlari giderirken. - bahç eletini kontrol ederken, temizlerken veya kendinde bir calıma yaparken.
- yabanci bir nesneye carptiginizda. Hemen bahce aletinde bir hasar olup olmadigi kontrl edin ve gerekiyorsa onarima yollayin.
- bahçé aleti alşilmın disinda titresim yapmaya baslayınca (hemen kontrol edin).
Bakim
Keskin buçaklarınalanindo meşgul olurken veya calısrken daima bahç eldivenleri kullanin.
Tum somunlarin, civatalarin ve vidalarin, urin ile guvenli bir sekilde calismak icin siki oldugundan emin olun.
Cim toplama haznesinin asinmis olup olmadigin duzenli araliklarla kontrl edin.
Cim toplama haznesinin asinmis olup olmadigi din duzenli araliklarla kontrl edin.
Urunu kontrl edin ve guvenlik onlemi olarak asinmis veya hasar gormus parcalari degistirin.
Sadece bahçé aleti,—cin öngörulen keszici—butçaklari kullanin.
Yenilenen parçaların original Bosch ürünü olduğundan emin olun.
Saklamak üzere kaldirmadan once urünün temiz ve kalntlardan arinmis oldugundan emin olun. Eger gerekiyorsa aleti yumusak, kuru bir fırca ile temizleyin.
Akünün optimum kullanimi icin Güvenlik talimatları ve uyar ilel
Akuyu takmadan once bahce aletinin kapal oldugundan ve akim devresi kesicisinin gesetildiginden emin olun. Bahce aleti aqik durumda iken aku takilacak olursa kazalarana neden olunabilir.
Sadece bu bahç eleti incin öngörulen Bosch aküleri kullanin. Baska marka akülerin kullanilmasi yaralanmalarva veya yangina neden olabilir.
Akuyacmayin. Kisa devre tehlikesi vardir.
Akuyu isya (ornegin surekli gunes iinina), atese, suya ve neme karsi koruyun. Patlama tehlikesi vardir.
▶ Kullanim disindaki akuleri buro ataclari, madeni paralar, civiler, vidalar veya kucuk madeni nesnelerden uzak tutun. Bunlar aku kontaklariarasinda kopruleme yapabilir. Aku kontaklariarasindaki bir kisa devre yaniklar veya yangina neden olabilir.
Aküde hasar olusacak olursa veya akü usuline aykiri bicimde kullanilacak olursa buhar ortaya Çikabilir. Bulundugunuz yeri havalandirin ve sikayetler olusursa hekime basvurun. Disari Çikabilecek bu buharlar solunum yollarini tahrı edebilir.
Akuyu sadece utetricin urunlerinde kullanin. Ancak bu yolla aku tehlikleri zorlanmalara karsi korunur.
Civi veya tornavida gibi sivri nesneler veya disaridan kuvvet uygulama aküde hasara neden olabilir. Akü icinde bir kisa devre olusibilir ve akü yanabilir, duman cikarabilir, patlayabilir veya asiri olçüde isinabilir.
Aküye kisa devre yaptirmayin. Patlama tehlikesi vardir.
Akuyu neme ve sua karsi koruyun.
- Bahç eletini sadece -20°C ile 50°Carasinda depolayin. Bahç eletini ornegin yaz mevsiminde otomobil icinde brakmayin.
Akunun havalandirma araliklarini duzenli olarak yumusak, temiz ve kuru bir fircaile temizleyin.
Sarj cihazlari icin guvenlik talimatu
Güvenlik talimatnün buttu hukümlerini ve uyarilari okuyun. Açıklanan uyarilara ve talimat hukümlerine uyulmadigi takdirde elektrik carpmalarina, yanglara ve/veya agi
yaralanmalaranedenolunabilir.
Güvenlik talimati hukümlerini ve uyarları ileride kullanmak uzere güvenli bir yerde saklayin.
Sarj cihazini ancak butun islevlerini ve talimati okuyup ogrendikten sonra kullanin.
Cocuklarin ve fiziksel,duyusal veya zihni yetenekleri sinirli alan veya yeterli deneyim ve/veya bilgiye sahip olmayan ve/veya aletin)nasil kullanilacagina dair talimat almayan kisilerin sarj aletini kullanmasina hisbir zaman izin vermeyin. Ulusal guvenlik yonetmelikleri bazı ülkernde bu aleti kullanma yaşini ksitlamaktadir.
Cocuklara goz kulak olun. Bu sekilde cocuklarin sarj cihazi ile oynamasini onlersiniz.
Sadece 2,0 Ah (10 akü Hüresinden itibaren) kapasiteden itibaren Bosch lityum iyon aküleri Şarj edin. Akünün gerilimi Şarj cihazınin akü Şarj gerilimine uygun olmaldir. Tekrar Şarj edilemeyen aküleri Şarj etmeyin. Baska akülerin Şarj edilmesi durumunda yangın ve patlama tehlikesi varduı.
Sarj cihazini yagmur ve neme karsi koruyun. Sarj cihazinin icine su sizmasi elektrik carpma tehlikesini artirir.
Sarj cihazini temiz tutun. Kirlenme elektrik carpma tehlikesini artirir.
Her kullanimdan once sarj cihazinci, kabloyu ve fişi kontrol edin. Hasar tespit ederseniz sarj cihazini kullanmayin. Sarj cihazinci kendiniz acmayin ve sadece orijinal yedek parca kullanma kosulu ile sadece kalifiye uzman personele onartin. Hasari sarj cihazlari, kablolar ve fisler elektrik carpma riskini artirir.
Sarj cihazinci kolay alevlenir zeminler üzerinde (örnegün kagit, kumas vb.) ve yanı maddelerin bulundugu ortamlarda calistirmayın. Sarj ilemi esnasindo sarj cihazindan ican isi nedeniyle yangin tehlikesi vardır.
Sarj cihazin n havalandirma aralikarin ustunukapatmayin.Aksi takdirde sarj cihazi asiri olcudeisinabilir ve dokru islev goremez.
Yuksek elektriksel guvenlik icin maksimum 30 mA tetikleme akimi bir hatali akim koruma salteri kullanilmasini tavsiye ederiz. Aleti kullanmaya baslamadan once FI koruyucu salteri kontrol edin.
Semboller
Asagidaki semboller kulanim kilavuzunun okunmasi ve anlaşilmasindo onem tatsächı. Sembollerı ve anlamarini hafizaniza iyice yerleşirin. Sembollerı.Doğru olarak yorumlamaniz size urunduha iyi ve daha guvenli kullanma olanagi saglar.
Sembol Anlami
| Hareket yönü | |
| Reaksiyon yönü | |
| Koruyucu eldiven kullanin |
| Sembol Anlamı | |
| Ağırkıngı | |
| Açma | |
| Kapama | |
| Müsaade edilen davranış | |
| Yasak ilelem | |
| CLICK | Duyulabilir gürültü |
| Aksesuar/Yedek parçag | |
Usulüne uygun kullanım
Bu bahce aleti ozel alanlarda cim bieme icin tasarlanmistir. Bu bahce aleti cit kesme, cim duzeltmve benzeri isler icin tasarlanmamistir.
Bu bahce aleti duz zemindeki cimlerin bicilmesi icin tasarlanmistir.
Teknik veriler
| Çınbaşı makinesi | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 |
| Ürün kodu | ||||
| Bıçak gōvdesi genişligi | cm 42 42 42 46 | |||
| Kesme)yüksekligi mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 20 | 150 50 50 50 | |||
| Hacim, çim toplama haznesi | ||||
| Ağırkıngı EPTA-Procedure 01:2014'epressive | kg 17,5 16,5 17,5 17,5 | |||
| Seri numarası(Serial Number) | bahç e altindeki tip etiketine bakın | |||
| İzin verilen ortamaticaı | ||||
| - Şarjda °C (0) ... +45 (0) ... +45 (0) ... +45 (0) ... +45 | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | °C +5 ... +50 +5 ... +50 +5 ... +50 |
| - Çalışma esnasında | ||||
| - Depolamada °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ...+50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 + 5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... + | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 + 5... | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +45 | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 + |
| Akü Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyin Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyen Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyay | 1607 A3502V | 1607 A3502V | 1607 A3502V | 1607 A3502V |
146 | Türkçe
| Çim次会议 makinesi | AdvancedRotak 36-650 | AdvancedRotak 36-660 | AdvancedRotak 36-690 | Advanced Rotak 36-750 |
| -2607 336 915/ 2607 337 047 | Ah 4,0 - 4,0 4,0 | |||
| -1607 A35 058 | Ah -- -- | |||
| Akü höcrelerininayoşi | ||||
| -2607 336 913/ 1607 A35 02V | -10-- | |||
| -2607 336 915/ 2607 337 047 | 20 - 20 20 | |||
| -1607 A35 058 | -- -- | |||
Bu klavuzdaki tum degerler, deniz seviyesinin 2000 metre altinda veya ustunde kullanilmak uzere olculmustur.
| Çınbaşı makinesi Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| Ürün kodu | 3 600 HB9 802 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 | |
| 3 600 HB9 872 | |||||
| Anma gerilimi V 36 36 36 36 | |||||
| Bıçak güvdesi genişiğmi cm 46 46 42 46 | |||||
| Kesme)yüksekligi mm 25 - 80 25 - 80 25 - 80 25 - 80 | |||||
| Hacim, çim toplama haznesi | 150 50 50 50 | ||||
| Ağırkı EPTA-Procedure 01:2014'e gère | kg 17,5 17,5 17,5 17,5 | ||||
| Seri numarası(Serial Number) | bahç e altindeki tip etiketine bakin | ||||
| İzin verilen ortam sicalsıklı | |||||
| - Şarjda °C (0) ... +45 (0) ... +45 (0) ... +45 | |||||
| - Çalıhma esnasinda °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | |||||
| - Depolamada °C | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Akū | Lityum iyon | Lityum iyon | Lityum iyon | Lityum iyon | Lityum iyon |
| Anma gerilimi V 36 36 36 36 | |||||
| Ürün kodu/kapasite | |||||
| - 2 607 336 913/1 607 A35 02V | Ah | - | - | - | - |
| - 2 607 336 915/2 607 337 047 | Ah | - | - | 2 x 4,0 | 2 x 4,0 |
| - 1 607 A35 058 | Ah | 6,0 | 6,0 | - | - |
| Akū Hücrelerininayoşi | |||||
| - 2 607 336 913/1 607 A35 02V | - | - | - | - | |
| - 2 607 336 915/2 607 337 047 | - | - | 20 20 | ||
Türkce | 147
| Çim BHME makinesi Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| -1607 A35 058 20 20 -- | ||||
| Bu kılıvuzdaki:tümdehyerler,deniz seviyesinin 2000 metre altinda veya üstunde kullanilmak üzere olçüm Mustür. | ||||
| Şarj cihazi AL 3620 CV AL 36V-20 | ||||
| Ürün kodu EU 2 607 225 657 2 607 226 273 | ||||
| UK 2 607 225 659 2 607 226 275 | ||||
| AU 2 607 225 661 2 607 226 277 | ||||
| KO 2 607 225 667 2 607 226 279 | ||||
| Şarj akimi A 2,0 2,0 | ||||
| Şarj süresi (akü boş durumda) | ||||
| -2,0 Ah'li akü dk 65 65 | ||||
| -4,0 Ah'li akü dk 125 125 | ||||
| -6,0 Ah'li akü dk 185 185 | ||||
| Ağırkı EPTA-Procedure 01:2014'e gore kg 0,55 0,55 | ||||
| Koruma sinifi | ☐/II | ☐/II | ||
| AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak36-750 | |
| 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 607 | 3 600 HB9 7023 600 HB9 771 | |
| Gürültü emisyondehyerli EN 60335-2-77 standardina gäre belirlemektedirAletin A-değerlendirmeli gürültü seviyesi tipik olarakentrieskardir: | ||||
| - Ses basincisviyesi | dB(A) | 73 73 | 73 73 | |
| - Gürültü emisyonu seviyesi | dB(A) | 87 87 | 87 87 | |
| -Tolerans K | dB | = 2,5 | = 2,5 | = 2,5 |
| Toplam titreresimdehyerli ah (üç yönün vektör toplami) ve tolerans K EN 60335-2-77 uyarinca belirlemektedir | ||||
| -Titresim emisyondeğeri an | m/s2 | < 2,5 | < 2,5 | < 2,5 |
| -Tolerans K | m/s2 | = 1,5 | = 1,5 | = 1,5 |
| AdvancedRotak 36-850 | AdvancedRotak 36-890 | AdvancedRotak 36-905 | AdvancedRotak 36-950 | |
| 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 | |
Gürültü emisyon degerleri EN 60335-2-77 standardina gübelirnkektedir
Aletin A-degerlendirmeli gurultu seviyesi tipik olarak su kadardir:
| - Ses basinci seviyesi | dB(A) | 73 73 | 73 73 | ||
| - Gürültü emisyonu seviyesi | dB(A) | 87 87 | 87 87 | ||
| - Tolerans K | dB | =2,5 | =2,5 | =2,5 | =2,5 |
Toplam titresim degerleri ah (uc yünun vektor toplami) ve tolerans K EN 60335-2-77 uyarinca belirlemektedir
148 | Türkçe
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | ||
| 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 | ||
| - Titreşim emisyon değeri a. | m/s2 | < 2,5 < 2,5 < 2,5 < 2,5 | |||
| - Tolerans Km/s | 2 | = 1,5 = 1,5 = 1,5 = 1,5 | |||
Montaj ve isletim
| İşlemin amacı Şekil Sayfa | |
| Teslimat kapsam(A) | A 367 |
| Tutamak kolunun kalırilmasi | B 368 |
| Çalık ma yüzsekkıgün ayarlanması | |
| Çim tutma haznesinin takilması/çıkarılması | C 369 |
| Kesme yüzsekkıgün ayarlanması D 370 | |
| Akünün yerleştirilmesi E 370 | |
| Çalıkını | F 371 |
| -Devresi Kesiciyi Takın | |
| -Açın | |
| -Biçın | |
| -Kapatın | |
| -Devre Kesiciyi Çıkarin | |
| Akünün yüzüncüirması G 372 | |
| Not "biçme" H 373 | |
| Doluluk seviyesi göstergesi;cim tutmaselesi boş/dolu | I 374 |
| Tutamak kolunun kapatilması J 375 | |
| Biçak bakimi/biçak.Otherme K 376 | |
| Aksesuar.Otherl M 376 | |
A) Sekli gosterilen veya tanimlanan aksesuar standart teslimat kapsaminda degildir. Aksesuarin tuminu aksesuar programimzda bulabilirsiniz.
Isletime alma
Güvenliginiz icin
Dikkat! Bakim veya temizlik ilemlerine baslamadan once bahç eletini kapatin, akim devresi kesciciyi gezetin ve aküyı cikarin. Salter kablosu hasarlı, kesilmis veya sarilmis ise ayni sekilde hareket edin.
Bahçé aleti kapatildiktan sonra da bıçaklar birkac saniye DONmeye devam eder.
Dikkat: Dikkat - Donmekte浒 kesici bicağadokunmayın.
Akünun sarj
Akübir sicutlik kontrl sistemi ile donatilmis olup, bu system akunun sadece 0^ ile 35^ arasinda sarjina izin verir. Bu yolla uzun bir akü kullanim omru saglanir.
Not: Akū kismi sarjli olarak teslim edilir. Akūden tam performans alabilmek icin akūyu sarj cihazi icinde tam olarak sarj edin.
Lityum iyon aku kullanim omru kisalmaksizin istendişi zaman sarj edilebilir. Sarj islemin nasilmesi aküye zarar vermez. Lityum iyon aku „Electronic Cell Protection (ECP)" sistemi ile derin desarja karsi korumalidir. Aku bosaldigianda urun bir koruyucu devre uzerinden kapatilir: Bahç eleti artuk calismaz.
Urun otomatik olarak kapandiginda acma/kapama salteri uzerine bastirmaya devam etmeyin. Aku hasar gorebilir. Akulerin atilmasina iliskin uyarilar dikkate aln.
Akünun takilması/çikarilması
Not: Uygun aküler kullanilmadigi takdirde islev bozkulkari ve aletin hasar görme riski vardir.
Sarj edilmis akuyu yerine yerlestirin. Akunun tam olarak yerine yerlestirildiginden emin olun.
Akuyu aletten cikarmak icin aku yuvasi bosa alma tusuna basin ve akuyu cekerek cikarin.
$arjislemi
Sarj cihazin sebeke baglanti fişi prize takildiktan ve aku sarj cihazi icine yerlesterildikten sonra sarj islemi baslar.
Akilli sarj yontemi saysinde akunun sarj durumu otomatik olarak algilanir ve akü sicutigi ile akü gerilimine bagl olarak optimum sarj akimi ayarlanir.
Bu yolla aku korunur ve sarj cihazi icinde daima tam sarjil olarak kalir.
Sarcihazindaki gosterge elemanlarinin anlam (AL 3620 CV/AL 3640 CV/AL 36V-20)
Hizl sari jislemi
Hizl sari islemihizla yanip sonen yesil akusar gostergesi ile gosterilir.
Aküdeki gõsterge elemani: Şarj ilemi
suresince uç yesil LED kisa bir sure arka arkaya yanar ve sonra söner. Üç yesil LED surekli olarak yanmaya basladigianda áku tam olarak särj edilmş demektir. Aku tam olarak särj olduktan yaklasik 5dakika sonra uç yesil LED tekrar söner.
Not: Hizl sarj islemi ancak aku musaade edilen sicaklik aralignda iken mumkundur, bakiniz: bolum Teknik veriler.
Akü dolu
Yesil aku sarj gosterreichin surekli yanmasi, akunun tam olarak sarj oldugunu bildirr.
Ayrica akūnūn tam olarak sār jǎo duğu yaklaşik saniyelik sesli sinyalle de bildirilir.
Bu durumda akü hemen kullanilmak uzere alinabilir.
Akü olmadan akü Şarj gÖstergesinin surekli yanması, sebeke fisinin prize takili oldugu nve Şarj cihazınin isletime hazir oldugu nbu bildir.
Akü sicutigi 0^ altinda veya 45^ üstunde
Akü sarj gõstergesinin surekli olarak kirmizi yanmasi akü sicakligin izin verilen sarj sicakligi araligi disinda oldugunu bildirir,
bakiniz Bolum „Teknik veriler". Musaade edilen sicaklik araligina ulasildigianda sarj cihazi otomatik olarak hizl sarj islemine gecer.
Akü sicağlı musaade edilen Şar araligi icinde degilse, akü Şar cihazina yerleşirilince akünun kirmizi LED'i yanar.
Sarj islemi mumkundegil
Sarj isleminde baska bir hata varsa, bu, kirmizi LED gostergesinin yanip sonmesi ile bildirilir.
Sarj islemi baslatilamaz ve akunun sarj
mumkun degildir (Bakiniz: bolum Hata arama).
Sarj islemine iliskin aciklamalar
Kesintisiz veya arkayaArkaya gereklesteirilen sar cevrimalinde sari cihazi isinabilir. Bu normaldir ve sari cihazinda teknik bir arizanin oldugu anlamina gelmez.
Sar isleminden sonra belirgin olcude kisa isletme suresi akunun kullanim omrunun tamamlandigin ve yenilenmesi gerektigini gosterir.
Tasfiye konusundaki talimat hukumlmerine uyun.
Akunun sogutulmsi (Active Air Cooling)
Sarj cihazina entegre edilmis olan fan kontrolu, cihazicine yerlestirilmis olan akunun sicakligin kontrl eder. Akusicakligi 30^ nin ustunde ise, akü bir fan uzerinden optimum sarj sicakligina kadar sogutulur. Aclan fan bir havalandirma gurultusu ickarir.
Fan calismiyorsa, akic sicakligi optimum sarj sicakligiarasinda demektir veya fan arizaldir. Bu durumda akunun sarj suresi uzar.
Calisirken dikkat edilecekhususlar
Akü sarj göstergesi
Akū akūnūn Şarj durumunu进展情况 bir akū Şarj durumu进展情况 il donatilmıstir. Şarj durumu进展情况 3 yeşil LED'ten olusur.
Sarj seviye goftergesini etkinleistirmek icin sarj seviyesi tusuna basin. Yaklasic 5 saniye sonra sarj durumu goftergesi kendiliginden soner.
Sarj durumu aküçikarlımş durumda ileknde kontrol edilebilir.
| LED-Göstegesi Akü kapasitesi | |
| Sürekli ileşik 3YEŞIL LED ≥2/3 | |
| Sürekli ileşik 2 YEŞIL LED ≥1/3 | |
| Sürekli ileşik 1 YEŞIL LED ≤1/3 | |
LED-Göstegesi Akü kapasitesi
Alet acldktan sonra hiçbir LED yanmazsa,.akı anzal demektir ve degistirilmelidir.
Güvenlik gerekçesyle sarj durumu ançak bahç eleti dururken sorgulanabilir.
Sarj islemisuresinceucyesilLEDkisa bir sure arkaarkaya yanar ve sonra soner.Uc yesil LED surekli okayanmaya basladigindaakutamolarak sarj edilmisdemektir.Aku tam olarak sarj olduktan yaklasik 5dakika sonraucyesilLED tekrar soner.
Sicakligizlemek icin akugostergesi
Sicak kontrlüe ait gostergenin kirmizi LED'i akünun veya bahç eletinin elektronik sistemin (akı takili ilen) optimum sicutlak araliginda olmadigi n bildirir. Bu durumda bahç aleti calismaz veya tam performansla calismaz.
Akünün sicutluk kontrolü
Akü takilyleken tuşa veya acma / kapama salterine basildigi kirmizi LED yanıp söner: Akü izin verilen isletme sicutligi araligi disinda.
70 ustundeki sicutlikta aku, tekrar msaade edilen isletme sicutlikk araligna gelinceye kadar, kesme yapar.
Bahçé aleti elektronik sisteminin sicutlik kontrlü
Açma/kapama Düğmesine bastgünizda kirmizi LED surekli yanar: Bahç eletinin elektronik sistemin sicutligi 5°C'nin altinda veya 75°C'nin üstunde demektir.
90°C'nin uzerindeki sicutlkta bahç eletinin elektronik sistemi tekrar msaade edilen sicutlik araligna ulasilncaya kadar kapanir.
Kesme performansi (akü isletme süresi)
Kesme performansi (akü isletme suresi) cim yogunlu, nem, cim uzunluq gibi cimin özelliklerine ve kesme yuksekligine baglidir.
Biçme yaparken bahç eletinin sik sik acilip kapanmasi da kesme performansini dinür (aki isletme suresi).
Kesme performansini (akü isletme suresi) optimum duzeye getirmek icin sik sik biçme yapilmasi, kesme yüksekliginin buyutulmesi ve makul bir tempo ile calisilmasi tavsiye olunur.
Asagidaki ornek, kesme yuksekligi ile kesme performansinnaku sarj temelindeki iliskinisiti gostermektedir.
Kesme kosullari
| Kesme performansı | |
| 2,0 Ah'li akü 250 m | 2ye kadar |
| 4,0 Ah'li akü 500 m | 2ye kadar |
| 6,0 Ah'li akü 750 m | 2ye kadar |
150|Türkce
Isletme suresini artirmak icin Bosch Bahce Aletleri icin yetkili bir servisten yedek bir aku alnabilir.
Hata arama
| Hata güstergesi Olası neden Giderilme)yöntemi | ||
| Motor calismaýor Bahçæ | aletinin icindeki kablo sisteminde hata var Bosch Müşteri Servisine Bavırun | |
| Akü boşalmı durumda Aküyü Şarj edin | ||
| Akü;cok-soğuk veya;cok sıçak Aküyü istın veya soğutun | ||
| Çimler;cok uzun En yüzük kesme:yükbekligi ayari ile izin verilenmaks.;cim:yükbeklig30cm | ||
| Motor koruma sistemi devreye girmş durumda Motoru soğutun ve daha yüzük kesme:yükbekligiayarlayin | ||
| Akümdevresi kesecisı dioğru veya tam olarakyerleşirilmemş | Dogru yerleşirin | |
| Bahçæ aleti kasintiliolarak calismaýor | Bahçæ aletinin icindeki kablo sisteminde hata var Bosch Müşteri Servisine Bavırun | |
| Motor koruma sistemi devreye girmş durumda Motoru soğutun ve daha yüzük kesme:yükbekligiayarlayin | ||
| Bahçæ ekipmani,düzensiz biçme profilibirakrve/veya motor agr calismaýr | Kesme:yükbekligi;cokduşukDaha:büyükkesme:yükbekligiayarlayin | |
| Bicaklar korelmiş | Biçalıkdeğistirin (bkz. Resim K) | |
| Tikanma olabilir Bahçæ aletini kapatın ve akımdevresi keseciyigeşset | Bahçæ aletinin alt tarafini kontrol edin ve gerekiyorsa temizleyin | |
| Bicaklar yanlış takilmiş Biçaklari dioğru takın | ||
| Bahçæ aleti acldiktansonra biçak:dönmöyar | Biçaklari dinmesi;cimtarafindan engelleniyor Bahçæ aletini kapatın ve akımdevresi keseciyigeşset | Tikanmayi giderin (her zaman bahç eldivenleri giyin) |
| Biçak somunu/-civatası geşek Biçak somunu/-civatasısinin (27 Nm) | ||
| Aşır titreşim ve gürültüvar | Biçak somunu/-civatası geşek Biçak somunu/-civatasısinin (27 Nm) | |
| Biçaklar hasarlı | Biçalıkdeğistirin (bkz. Resim K) | |
Aküveşarcihazı
| Hata güstergesi Olası neden Giderilme)yöntemi | ||
| Şarı cihazindo kirmiziakü Şarı gõstergesiyanı持續yor | Akü takili (doğan takili)减免 Akü Şarı cihazın为大家粮ru olarak yereşkırin | |
| Akü kontakları kırkı Akü kontakları temizleyin;örneğin aküyü bircakkez takıçıkaramak. Gerekiyorsa aküyü yenileyin | ||
| Şarı,islemimümkıncıdeğil | Akü arizaki Aküyü yenileyin | |
| Şarı cihazindo akü Şarıgöstergeleri yanımıyor | Şarı cihazın为大家粮Fişili ileldeğil veya为大家grukatı ileğil | Şefeke fişini tam olarak prize takın |
| Priz,为大家粮Fişili ileldeğil为大家grücbe gerilimini kontrl edin,gerekiyorsa为大家cihazın Bosch elektrikleri alabetleri ilen yetkilerbir serviste kontrl attirin | ||
Bakim ve servis
Akubakimi
Dikkat! Bakim veya temizlik islemlerine baslamadan once bahce aletini kapatin, akim devresi kesicisini gevsetin ve akuyu vecem tutma selesiçın.
Keskin bicakalin alaninda mesgul olurken veya calisirken daima bahce eldivenleri kullanin.
Aküden optimum olçüde yararlanabilmek icin asagidaki uyari ve onlemlere uyun:
-Akuyunemeve suya karsi koruyun.
- Bahçé aletini sadece -20°C ile 50°Carasinda depolayin. Bahçé aletini ornegin yaz mevsiminde otomobil icinde birakmayin.
-Akuleri bahçé aletinin icinde degil ayrı yerde depolayin.
-Akuyi siddetli gune isini altindaki bahce aleti icinde birakmayin.
-Akunun saklanmasi icin optimum sicaklik 5 derecedir.
-Akunun havalandirma aralikarini duzenli olarak yumusak, temiz ve kuru bir firca ile temizleyin.
Sarj isleminden sonra belirgin olcude kisa isletme suresi akunun kullanim omrunun tamamlandigini ve yenilenmesi gerektigini gosterir.
Müsteri servisi ve uygulama danismanligi
Müsteri servisleri urünunuzün onarim ve bakimi ile yedek parçalarina ait sorularinizi yanitlandirr. Tehlke,isaretlerini ve yedek parçalara ait bilgileri su sayfada da bulabilirsiniz: www.bosch-pt.com
Bosch uygulama danisma ekibi urunlerimiz ve aksesuarlari hakkindaki sorularinizda szilere memnuniyetyle yardimci olur. Butun basvuru ve yedek parca siparislerinizde urunun tip etiketi uzerindeki 10 haneli malzeme numarasini mutlaka belirtin.
Sadece Türkiyeicine geçerlidir: Bosch genel olaruk yedek parçaları 5 yil hazir tutar.
Türkce
Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Sti.
Tersane cd. Zencefil Sok.No:6 Karakoy
Beyoglu / Istanbul
Tel.: +90 212 2974320
Fax:+902122507200
E-mail: info@marmarabps.com
Bagnaciklar Oto Elektrik
Motorlu Sanayi Cargisi Dogruer Sk. No:9
Selcuklu/Konya
Tel.: +90 332 2354576
Tel.: +90 332 2331952
Fax: +90 332 2363492
E-mail: bagriaciklarotoelektrik@gmail.com
Akgul Motor Bobinaj San. Ve Tic. Ltd. Sti
Alaaddinbey Mahallesi 637. Sokak No:48/C
Nilüfer/Bursa
Tel: +90 224 443 54 24
Fax:+902242710086
E-mail: info@akgulbobinaj.com
Ankarali Elektrik
Eski Sanayi Bolgesi 3. Cad. No: 43
Kocasin/KAYSERI
Tel.: +90 352 3364216
Tel.: +90 352 3206241
Fax:+903523206242
E-mail: gunay@ankarali.com.tr
Asal Bobinaj
Eski Sanayi Sitiye Barbaros Cad. No: 24/C
Canik / Samsun
Tel.: +90 362 2289090
Fax:+903622289090
E-mail: bpsasalbobinaj@hotmail.com
Aygem Elektrik Makine Sanayi ve Tic. Ltd. Sti.
10021 Sok. No: 11 AOSB
Cigli / Izmir
Tel.: +90232 3768074
Fax:+902323768075
E-mail: boschservis@aygem.com.tr
Bakircioglu Elektrik Makine Hrdavat Insaat Nakliyat Sanayi ve Ticaret Ltd. Sti.
Karaagaç Mah. Sumerbank Cad. No:18/4
Merkez / Erzincan
Tel.: +90 446 2230959
Fax:+904462240132
E-mail: bilgi@korfezelektrik.com.tr
Bosch Sanayi ve Ticaret A.S.
Elektrikli El Aletleri
Aydinevler Mah. Inonu Cad. No: 20
Küçükyalı Ofis Park A Blok
34854 Maltepe-istanbul
Tel.:4448010
Fax:+902164320082
E-mail: iletisim@bosch.com.tr
www.bosch.com.tr
Bulsan Elektrik
Istanbul Cad. Devrez Sok. Istanbul Çarışı
No:48/29 Iskitler
Ulus / Ankara
Tel.: +90 312 3415142
Tel.: +90 312 3410302
Fax:+903123410203
E-mail: bulsanbobinaj@gmail.com
Czum Bobinaj
Kusget San.Sit.A Blok 11Nolu Cd.No:49/A
Sehitkamil/Gaziantep
Tel.: +90 342 2351507
Fax:+903422351508
E-mail:cozumbobinaj2@hotmail.com
Onarim Bobinaj
Raif Pasa Caddesi Cay Mahallesi No:67
iskenderun/HATAY
Tel:+903266137546
E-mail: onarim_bobinaj31@mynet.com
152 | Polski
Faz Makine Bobinaj
Cumhuriyet Mah. Sanayi Sitesi Motor
Ilsleri Bolumu 663 Sk. No:18
Murat Paşa / Antalya
Tel.: +90 242 3465876
Tel.: +90 242 3462885
Fax:+902423341980
E-mail: info@fazmakina.com.tr
Gunsah Otomotiv Elektrik Endustriyel Yapi Malzemeleri San ve Tic. Ltd. Sti
Beylikdüz Sanayi Sit. No: 210
Beylikdüz / Istanbul
Tel.: +90 212 8720066
Fax:+902128724111
E-mail: gunsahelektrik@ttmail.com
Sezmen Bobinaj Elektrikli El Aletleri Imalati San ve Tic. Ltd. Sti.
Ege Is Merkezi 1201/4 Sok. No: 4/B
Yenishehir / Izmir
Tel.: +90 232 4571465
Tel.: +90 232 4584480
Fax:+902324573719
E-mail: info@sezmenbobinaj.com.tr
Ustundag Bobinaj ve Sogutma Sanayi
Nusretiye Mah. Boyacilar Araligi No: 9
Corlu / Tekirdag
Tel.: +90 282 6512884
Fax:+902826521966
E-mail: info@ustundagsogutma.com
ISIKLAR ELEKTRIK BOBINAJ
Karasoku Mahallesi 28028. Sokak No:20/A
Merkez/ADANA
Tel.: +90 322 359 97 10-352 13 79
Fax:+903223591323
E-mail: isiklar@isiklarelektrik.com
Diger servis adreslerini surada bulabilirsiniz:
Alet icindeki lityum iyon (Li-Ion) akuler tehlikeli madde taşima yönnetmeligi hukümlerine tabidir. Aküller böcka bir yükümlüluk olmaksizin kullanı tarafindan caddeler üzerinde taşınabilir.
Ucunci kisler aracligiyla yollamada (ornegin hava yolu veya nakliye sirketi ile yollamada) ambalaj ve etiketlemeye ait ozel hukumlere uyulmalir. Bu konuda gonderi hazirlanirken bir tehlikel madde uzmanindan yardim alnmaldir.
Aküleri sadece govdeleri hasarsiz durumda gonderin. Açık kontakların üzerini kapatiniz ve aküyu ambalajışı hareket etmeyecek bogimde paketleyiniz. Lüften olası ek ulusal yonetmelik hukumlereine de uyun.
Tasfiye
Bahçé aletleri, aküler, aksesuar ve ambalaj malzemesi çevre dostu bir bicimde tasiye
edilmek uzere geridonusum merkezine yollanmak zorundadir.
Bahçé alelterini ve aküleri/bataryaları evsel coplerinicone atmayin!
Sadece AB üyesi ülkeer icin:
2012/19/EU yönetmeligi uyarınca kullanim ömrünü tamamlamş elektronik ve elektrikli alelter ve 2006/66/EC yönetmeligi uyarınca arizal veya kullanim ömrünü tamamlamş aküler/bataryalar ayı ayı toplanmak ve cevre dostu tasfiye icin geri kazanim merkezlerine gonderilmek zorundadir.
Aküler/Bataryalar:
Li-Ion:
Lüfeng Nakliye bolumündekui uyari ve aciklamalaruyun.
